低压配电电气标准大全

电气规范大全电气规范是指在电气工程设计、施工和运行过程中的各种规范和标准。

下面是一份电气规范大全，包含了常用的电气规范和标准。

一、电气工程设计规范1. 电气设计规范：GB 50052-2017《电气工程施工及验收规范》2. 低压配电设计标准：GB 50054-2017《低压配电系统设计规范》3. 照明设计规范：GB 50034-2013《建筑照明设计标准》4. 强电设计规范：GB 50053-2013《建筑强电设计规范》5. 火灾自动报警系统设计规范：GB 50116-2013《建筑火灾自动报警系统设计规范》二、电气工程施工规范1. 电气工程施工及验收规范：GB 50052-2017《电气工程施工及验收规范》2. 操作人员安全规程：GB 17445-2008《电工安全操作规程》3. 高处作业安全规程：GB 50899-2013《电工高处作业安全规程》4. 电气工程施工安全规程：GB 50898-2013《电气工程施工安全规程》5. 施工现场用电管理规程：DBJ 08-114-2014《施工现场用电管理规程》三、电气设备规范1. 交流低压配电设备技术规范：GB 7251-2013《低压成套开关设备和控制设备技术规范》2. 直流低压配电设备技术规范：GB/T 14048.1-2016《低压电器第1部分：通用要求》3. 电动机技术规范：GB/T 755-2018《旋转电机效率等级》4. 变压器技术规范：GB/T 6451-2019《干式电力变压器技术条件》5. 电缆技术规范：GB/T 12706.1-2016《额定电压35kV(Um=40.5 kV)及以下移动电缆和光纤通信电缆》四、电气安全规范1. 电气安全管理规范：GB/T 2900.52-2014《电气安全管理技术规范》2. 电气安全用具规范：GB 19510.1-2017《电气安全用具第1部分：一般要求》3. 高电压试验规范：DL/T 596-2012《电力系统设备交接试验规程》五、电气设备检测规范1. 电力设备检验规程：GB/T 1984-2014《电力设备检验标准》2. 电气设备绝缘试验规程：GB/T 16927.1-2011《绝缘电阻检测试验规程》3. 电力装置故障录波监测检测规程：DL 408-2013《电力装置故障录波监测装置的检测规程》以上是一份电气规范大全，包含了设计、施工、设备、安全和检测方面的规范和标准。

低压配电系统技术规范标准1. 引言本文档旨在规范低压配电系统的技术要求，以确保其安全、高效、可靠地运行。

该标准适用于低压配电系统设计、安装、调试和运行等各个阶段。

2. 安装要求2.1 设备安装- 低压配电设备应按照制造商提供的安装要求进行安装，确保设备牢固、可靠。

- 安装位置应满足通风、防水、防尘等要求，以确保设备正常运行并提高工作寿命。

2.2 电线电缆敷设- 电线电缆应按照相关规范进行敷设，避免过度张拉或过度弯曲，以保证电线电缆的安全运行。

- 电线电缆的绝缘层应完好无损，接地良好，防止漏电和触电风险的发生。

2.3 配电箱和配电板- 配电箱和配电板的安装应满足规范要求，保证设备稳定、接地可靠。

- 配电箱和配电板的引线应规范标记，以方便维修和检修工作。

3. 运行要求3.1 设备运行- 低压配电设备的运行应符合设备制造商的要求，不得超过额定负荷。

- 定期对设备进行检修和维护，确保其正常运行和安全。

3.2 电力负荷管理- 根据用电需求合理管理电力负荷，确保低压配电系统的安全运行。

- 监测电力负荷情况，及时调整和优化配电系统的运行方式。

4. 安全要求4.1 防火安全- 低压配电系统设备和线缆应符合防火要求，减少火灾发生的风险。

- 定期对设备和线缆进行防火检查，及时处理潜在的安全隐患。

4.2 电气安全- 低压配电系统应符合相关的电气安全标准，保证用户的电气安全。

- 使用可靠的过载保护装置，及时切断电路，防止电路过载和短路引发的安全事故。

5. 质量控制5.1 设备质量- 低压配电设备应符合国家和行业相关标准，具备良好的质量性能。

- 严格控制设备质量，确保设备的可靠性和持久性。

5.2 安装质量- 安装人员应具备相关的资质和技术，按照规范要求进行安装。

- 定期对安装质量进行检查和评估，发现问题及时整改。

6. 附则本标准的修订和调整应根据技术的发展和实践经验进行，确保其与时俱进和实用性。

以上是《低压配电系统技术规范标准》的主要内容，具体实施细节应按照相关法规和行业标准进行。

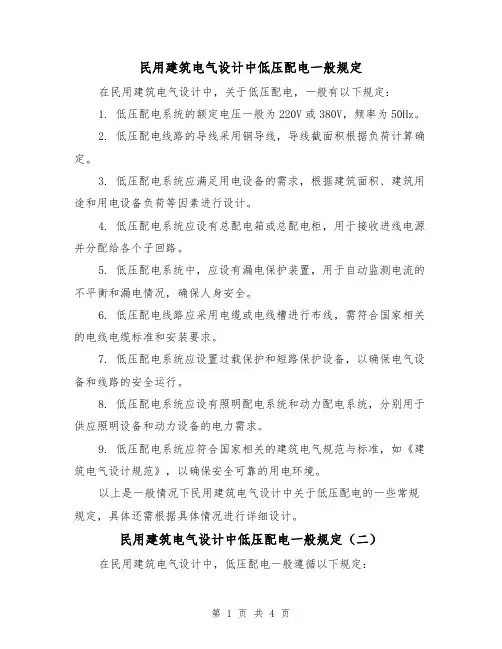

民用建筑电气设计中低压配电一般规定在民用建筑电气设计中，关于低压配电，一般有以下规定：1. 低压配电系统的额定电压一般为220V或380V，频率为50Hz。

2. 低压配电线路的导线采用铜导线，导线截面积根据负荷计算确定。

3. 低压配电系统应满足用电设备的需求，根据建筑面积、建筑用途和用电设备负荷等因素进行设计。

4. 低压配电系统应设有总配电箱或总配电柜，用于接收进线电源并分配给各个子回路。

5. 低压配电系统中，应设有漏电保护装置，用于自动监测电流的不平衡和漏电情况，确保人身安全。

6. 低压配电线路应采用电缆或电线槽进行布线，需符合国家相关的电线电缆标准和安装要求。

7. 低压配电系统应设置过载保护和短路保护设备，以确保电气设备和线路的安全运行。

8. 低压配电系统应设有照明配电系统和动力配电系统，分别用于供应照明设备和动力设备的电力需求。

9. 低压配电系统应符合国家相关的建筑电气规范与标准，如《建筑电气设计规范》，以确保安全可靠的用电环境。

以上是一般情况下民用建筑电气设计中关于低压配电的一些常规规定，具体还需根据具体情况进行详细设计。

民用建筑电气设计中低压配电一般规定（二）在民用建筑电气设计中，低压配电一般遵循以下规定：1. 设计供电方式：根据建筑物的用电负荷和供电能力，选择合适的供电方式，包括单相供电、三相四线供电和三相五线供电等。

2. 电源接入点：确定建筑物的电源接入点，一般位于建筑物的配电室或电力进线间，方便进行电能计量和抢修。

3. 主配电箱：在电源接入点处设置主配电箱，用于对整个建筑物的电能进行分配和控制。

主配电箱应具备过载保护、短路保护和漏电保护等功能。

4. 动力配电：根据建筑物内各个用电设备的负荷需求，设计合适的动力配电系统。

主要包括开关柜、电缆线路、断路器、电流互感器、短路保护器等。

5. 照明配电：根据建筑物内的照明设备的负荷需求，设计合适的照明配电系统。

主要包括开关柜、灯具线路、灯具开关、照明回路等。

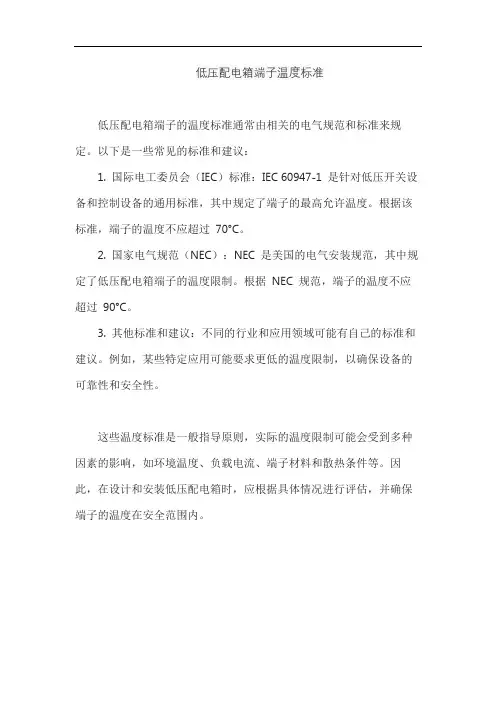

低压配电箱端子温度标准
低压配电箱端子的温度标准通常由相关的电气规范和标准来规定。

以下是一些常见的标准和建议：
1. 国际电工委员会（IEC）标准：IEC 60947-1 是针对低压开关设备和控制设备的通用标准，其中规定了端子的最高允许温度。

根据该标准，端子的温度不应超过70°C。

2. 国家电气规范（NEC）：NEC 是美国的电气安装规范，其中规定了低压配电箱端子的温度限制。

根据NEC 规范，端子的温度不应超过90°C。

3. 其他标准和建议：不同的行业和应用领域可能有自己的标准和建议。

例如，某些特定应用可能要求更低的温度限制，以确保设备的可靠性和安全性。

这些温度标准是一般指导原则，实际的温度限制可能会受到多种因素的影响，如环境温度、负载电流、端子材料和散热条件等。

因此，在设计和安装低压配电箱时，应根据具体情况进行评估，并确保端子的温度在安全范围内。

主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期： 1996 年 6 月 1 日第一章总则 (1)第二章电器和导体的选择 (2)第一节电器的选择 (2)第二节导体的选择 (2)第三章配电设备的布置 (4)第一节普通规定 (4)第二节配电设备布置中的安全措施 (5)第三节对建造的要求 (6)第四章配电路线的保护 (6)第一节普通规定 (6)第二节短路保护 (6)第三节负载保护 (7)第四节接地故障保护 (8)第五节保护电器的装设位置 (11)第五章配电路线的敷设 (12)第一节普通规定 (12)第二节绝缘导线布线 (12)第三节钢索布线 (14)第四节裸导体布线 (14)第五节封闭式母线布线 (15)第六节电缆布线 (15)第七节竖井布线 (19)附录一名词解释 (19)第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。

第1.0.2条本规范合用于新建和扩建工程的交流、工频 500V以下的低压配电设计。

第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。

第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。

第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求:一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。

用于断开短路电流的电器，应满足短路条件下的通断能力。

第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。

第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。

低压配电设计规范GB50054—2023
《低压配电设计规范GB50054—2023》是中国的国家标准，旨在规范低压配电系统的设计和施工，确保其安全可靠、经济合理。

该规范适用于工业、商业建筑、民用建筑等各种低压配电系统。

该规范主要包括以下几个方面的内容：
1. 总则：包括规范的适用范围、术语和定义等。

2. 设计要求：包括低压配电系统的负载计算、电气设备的选择和配置、电路设计、电缆和导线选用等。

3. 电气设备：包括配电变压器、开关设备、保护设备、电动机和配电柜等电气设备的选用和安装要求。

4. 接地系统和绝缘配电系统：包括接地装置的设计要求、接地电阻的限制、绝缘控制和绝缘监测等。

5. 配电线路：包括电缆和导线的选用和敷设要求、线缆保护装置的设置、线路的容量计算和跳线设计等。

6. 低压配电设备安装和维护：包括设备安装的基本要求、设备的检测和试验以及设备的维护和保养等。

7. 用户用电设施：包括用户用电设备的要求、配电箱和计量设备的选用和安装等。

8. 其他配电设施：包括电源检测装置、电能质量监测与控制装置的选用等。

《低压配电设计规范GB50054—2023》的实施将有助于提高低压配电系统的安全性和可靠性，规范低压配电系统的设计和施工，提高电气设备的使用效率，减少电能消耗，保护人员和财产的安全。

低压电器标准精选（最新）G2900.18《GB/T2900.18-2008电工术语低压电器》G3783《GB/T3783-2008船用低压电器基本要求》G3797《GB/T3797-2005电气控制设备》G6829《GB/Z6829-2008剩余电流动作保护电器的一般要求》G8871《GB8871-2001交流接触器节电器》G9364.1《GB9364.1-1997小型熔断器:定义和通用要求》G9364.2《GB9364.2-1997小型熔断器:管状熔断体》G9364.3《GB9364.3-1997小型熔断器:超小型熔断体》G9364.4《GB9364.4-2006小型熔断器第4部分:通用模件熔断体》G9364.5《GB/T9364.5-2011小型熔断器第5部分：小型熔断体质量评定导则》G9364.6《GB9364.6-2001小型熔断器:小型管状熔断体的熔断器座》G9816《GB9816-2008热熔断体的要求和应用导则》G11918《GB/T11918-2001工业用插头插座和耦合器:通用要求》G11919《GB/T11919-2001工业用插头插座和耦合器:带插销和插套的电器附件的尺寸互换性要求》G12668.1《GB/T12668.1-2002调速电气传动系统:低压直流调速电气传动系统额定值》G12668.2《GB/T12668.2-2002调速电气传动系统:低压交流电气传动系统额定值》G12668.3《GB12668.3-2012调速电气传动系统:电磁兼容性要求及其特定的试验方法》G12668.4《GB/T12668.4-2006交流电压1000V以上但不超过35kV的交流调速电气传动系统额定值的规定》G12668.6《GB/T12668.6-2011调速电气传动系统：确定负载工作制类型和相应电流额定值的导则》G12668.701《GB/T12668.701-2012调速电气传动系统第701部分：电气传动系统的通用接口和使用规范接口定义》G13539.1《GB13539.1-2008低压熔断器第1部分:基本要求》G13539.2《GB/T13539.2-2008低压熔断器第2部分：专职人员使用的熔断器的补充要求(主要用于工业的熔断器)标准化熔断器系统示例A至I》G13539.3《G13539.3-2008低压熔断器:非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔断器)标准化熔断器系统示例A至F》G13539.4《GB/T13539.4-2009低压熔断器:半导体设备保护用熔断体的补充要求》G13539.5《GB/T13539.5-2013低压熔断器第5部分：低压熔断器应用指南》G13539.6《GB/T13539.6-2013低压熔断器第6部分：太阳能光伏系统保护用熔断体的补充要求》G15576《GB/T15576-2008低压成套无功功率补偿装置》G16895.1《GB/T16895.1-2008低压电气装置第1部分:基本原则、一般特性评估和定义》G16895.10《GB/T16895.10-2010低压电气装置:安全防护电压骚扰和电磁骚扰防护》G16895.23《GB/T16895.23-2012低压电气装置第6部分：检验》G16895.27《GB16895.27-2012低压电气装置第7-705部分：特殊装置或场所的要求农业和园艺设施》G16935.1《GB/T16935.1-2008低压系统内设备的绝缘配合第1部分:原理、要求和试验》G16935.3《GB/T16935.3-2005低压系统内设备的绝缘配合：利用涂层、罐封和模压进行防污保护》G16935.4《GB/T16935.4-2011低压系统内设备的绝缘配合：高频电压应力考虑事项》G16935.5《GB/T16935.5-2008低压系统内设备的绝缘配合:不超过2mm的电气间隙和爬电距离的确定方法》G17627.1《GB/T17627.1-1998低压电气设备的高电压试验技术:定义和试验要求》G17627.2《GB/T17627.2-1998低压电气设备的高电压试验技术:测量系统的试验设备》G17701《GB17701-2008设备用断路器》G18216.1《GB/T18216.1-2012交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求》G18216.2《GB/T18216.2-2002交流1000V和直流1500V以下配电系统电气安全:绝缘电阻》G18216.3《GB/T18216.3-2012交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第3部分：环路阻抗》G18216.4《GB/T18216.4-2012交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻》G18216.5《GB/T18216.5-2012交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第5部分：对地阻抗》G18216.12《GB/T18216.12-2010交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备:性能测量和监控装置（PMD）》G18293《GB/T18293-2001电力整流设备运行效率的在线测量》G18802.1《GB18802.1-2011低压电涌保护器（SPD）：低压配电系统的电涌保护器性能要求和试验方法》G18802.12《GB/T18802.12-2006低压配电系统的电涌保护器(SPD):选择和使用导则》G18802.21《GB/T18802.21-2004电信和信号网络的电涌保护器（SPD）性能要求和试验方法》G18802.22《GB/T18802.22-2008低压电涌保护器:电信和信号网络的电涌保护器(SPD)选择和使用导则》G18802.311《GB/T18802.311-2007低压电涌保护器元件::气体放电管（GDT）规范》G18802.321《GB/T18802.321-2007低压电涌保护器元件:雪崩击穿二极管（ABD）规范》G18802.331《GB/T18802.331-2007低压电涌保护器元件:金属氧化物压敏电阻（MOV）规范》G18802.341《GB/T18802.341-2007低压电涌保护器元件:电涌抑制晶闸管（TSS）规范》G19214《GB19214-2008电器附件家用和类似用途剩余电流监视器》G20044《GB20044-2012电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置(PRCD)》G20298《GB/T20298-2006静止无功补偿装置(SVC)功能特性》G20636《GB/T20636-2006连接器件电气铜导线适用于35mm2以上至300mm2导线的特殊要求》G20640《GB/T20640-2006电气附件家用断路器和类似设备辅助触头组件》G21518《GB21518-2008交流接触器能效限定值及能效等级》G21705《GB/T21705-2008低压电器电量监控器》G21706《GB/T21706-2008模数化终端组合电器》G22074《GB/Z22074-2008塑料外壳式断路器可靠性试验方法》G22200《GB/Z22200-2008小容量交流接触器可靠性试验方法》G22710《GB/T22710-2008低压断路器用电子式控制器》G22721《GB/Z22721-2008正确使用家用和类似用途剩余电流动作保护电器(RCD)的指南》G22794《GB22794-2008家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器(B型RCCB和B型RCBO)》G24975.1《GB/T24975.1-2010低压电器环境设计导则第1部分：总则》G24975.2《GB/T24975.2-2010低压电器环境设计导则第2部分：隔离器》G24975.3《GB/T24975.3-2010低压电器环境设计导则第3部分：断路器》G24975.4《GB/T24975.4-2010低压电器环境设计导则第4部分：接触器》G24975.5《GB/T24975.5-2010低压电器环境设计导则第5部分：熔断器》G24975.6《GB/T24975.6-2010低压电器环境设计导则第6部分：按钮信号灯》G24975.7《GB/T24975.7-2010低压电器环境设计导则第7部分：接线端子》G25839《GB/T25839-2010零过渡过程低压动态无功功率补偿装置》G25840《GB/T25840-2010规定电气设备部件（特别是接线端子）允许温升的导则》G27745《GB/T27745-2011低压电器通信规范》G27746《GB/T27746-2011低压电器用金属氧化物压敏电阻器(MOV)技术规范》G29303《GB29303-2012用于Ⅰ类和电池供电车辆的可开闭保护接地移动式剩余电流装置(SPE-PRCD)》G29312《GB/T29312-2012低压无功功率补偿投切装置》G29323《GB/T29323-20121000kV断路器保护装置技术要求》G50052《GB50052-2009供配电系统设计规范》G50054《GB50054-2011低压配电设计规范》GJ5A《GJB5A-1995舰用低压电器通用规范》GJ370A《GJB370A-1997舰用框架式低压断路器通用规范》GJ913《GJB913A-2005K舰船用配电装置和控制装置试验方法》GJ5850Z《GJB5850-2006Z小型熔断器通用规范》GJ5885K《GJB5885-2006K航空断路器通用规范》GA537《GA/T537-2005母线干线系统(母线槽)阻燃、防火、耐火性能的试验方法》J2930《JB/T2930-2007低压电器产品型号编制方法》J5784《JB/T5784-1991封闭型电热塞试验方法》J5796《JB/T5796-2007船用低压空气断路器》J5809《JB/T5809-2007真空接触器截止电流测试方法》J6317《JB/T6317-2002船用机电式控制电路电器》J6329《JB/T6329-2002船用低压熔断器》J6452《JB/T6452-2010电力液压推动器基本技术要求》J7122《JB/T7122-2007交流真空接触器基本要求》J8589《JB/T8589-2006DZ20系列塑料外壳式断路器》J8590《JB/T8590-2006DW15系列万能式断路器》J8591.1《JB/T8591.1-2007CJ20系列交流接触器》J8591.2《JB/T8591.2-2007CJ26、CJ28系列交流接触器》J8591.3《JB/T8591.3-2006CJ40系列交流接触器》J8629《JB/T8629-2006隔离开关熔断器组》J8663《JB/T8663-2006倒顺开关》J8730《JB/T8730-2008CJT1系列交流接触器》J8975《JB/T8975-2006低压信号灯》J8977《JB/T8977-2006刀形隔离器和刀形转换隔离器》J8979《JB/T8979-2006带或不带过载保护的剩余电流动作断路器》J8980《JB/T8980-2007转动式交流接触器》J10382《JB/T10382-2002电气设备机械门锁通用技术条件》J10383《JB/T10383-2002铆钉电触头技术条件》J10493《JB/T10493-2005家用和类似用途的过电流保护断路器的可靠性试验方法》J10494《JB/T10494-2005家用和类似用途的剩余电流动作断路器的可靠性试验方法》J10522《JB/T10522-2005小容量交流接触器可靠性试验方法》J10542《JB/T10542-2006低压电器通信规约》J10618《JB/T10618-2006组合式电涌保护器（箱）》J10622《JB/T10622-2006DW16系列万能式断路器》J10695《JB/T10695-2007低压无功功率动态补偿装置》J10709《JB/T10709-2007低压电器通信适配器》J10710《JB/T10710-2007低压电器电量监控器》J10711《JB/T10711-2007塑料外壳式断路器可靠性试验方法》J10821《JB/T10821-2008低压交流降压及三相平衡系统节电装置》J10932《JB/T10932-2010低压电力滤波装置》J11316《JB/T11316-2012矩形熔断体》J11581《JB/T11581-2013熔断器用Ag/Cu贯穿复合材料》YD1235.1《YD/T1235.1-2002通信局(站)低压配电系统用电涌保护器技术要求》YD1235.2《YD/T1235.2-2002通信局(站)低压配电系统用电涌保护器测试方法》SJ10699《SJ/T10699-1996低压系统内设备的绝缘配合:应用涂覆层达到印制板组装件的绝缘配合》CE170《CECS170:2004低压母线槽选用、安装及验收规程》DL477《DL477-2001农村低压电气安全规程》DL499《DL/T499-2001农村低压电力技术规程》DL597《DL/T597-1996低压无功补偿控制器订货技术条件》DL599《DL/T599-1996城市中低压配电网改造技术规程》DL1229《DL/T1229-2013动态电压恢复器技术规范》DL5044《DL/T5044-2004电力工程直流系统设计技术规程》DL5222《DL/T5222-2005导体和电器选择设计技术规定》DL5253《DL/T5253-2010架空平行集束绝缘线低压配电线路设计与施工规程》DL5450《DL/T5450-201220kV配电设备选型技术规定》DL5453《DL/T5453-2012串补站设计技术规程》MT661《MT/T661-2011煤矿井下用电器设备通用技术条件》MT829《MT829-1999矿用低压交流真空断路器》MT943《MT/T943-2005矿用低压交流软起动器》JB/T2179-1999组合开关JB8975-1999低压信号灯JB8976-1999熔断器式隔离开关JB8977-1999刀形隔离器和刀形转换隔离器JB8978-1999接触器式继电器JB8979-1999带过载保护的漏电断路器JB/T8980-1999转动式交流接触器JB/T10111-1999灭弧罩陶瓷件及其材料。

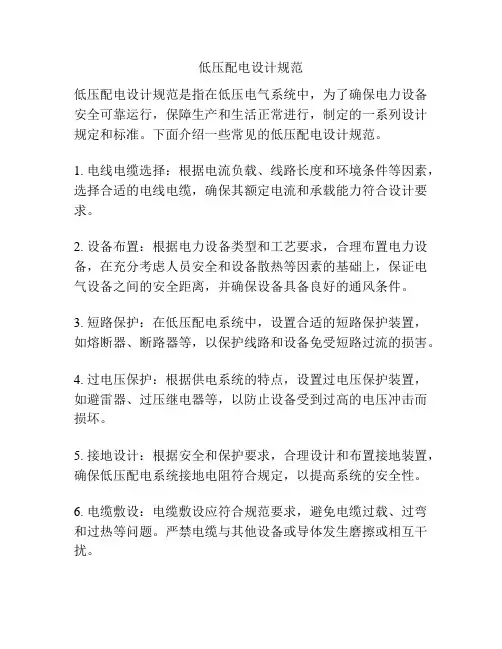

低压配电设计规范
低压配电设计规范是指在低压电气系统中，为了确保电力设备安全可靠运行，保障生产和生活正常进行，制定的一系列设计规定和标准。

下面介绍一些常见的低压配电设计规范。

1. 电线电缆选择：根据电流负载、线路长度和环境条件等因素，选择合适的电线电缆，确保其额定电流和承载能力符合设计要求。

2. 设备布置：根据电力设备类型和工艺要求，合理布置电力设备，在充分考虑人员安全和设备散热等因素的基础上，保证电气设备之间的安全距离，并确保设备具备良好的通风条件。

3. 短路保护：在低压配电系统中，设置合适的短路保护装置，如熔断器、断路器等，以保护线路和设备免受短路过流的损害。

4. 过电压保护：根据供电系统的特点，设置过电压保护装置，如避雷器、过压继电器等，以防止设备受到过高的电压冲击而损坏。

5. 接地设计：根据安全和保护要求，合理设计和布置接地装置，确保低压配电系统接地电阻符合规定，以提高系统的安全性。

6. 电缆敷设：电缆敷设应符合规范要求，避免电缆过载、过弯和过热等问题。

严禁电缆与其他设备或导体发生磨擦或相互干扰。

7. 装置标志：在低压配电系统中，应设置合适的装置标志，包括设备名称、电压等级、安全警示信息等，以方便操作和维护人员的识别和理解。

8. 维护保养：定期对低压配电系统进行维护保养，包括设备的清洁、紧固、检查和测试等，以确保电力设备的正常运行，并及时发现和处理问题。

低压配电设计规范的制定和执行，能够提高电力设备运行的安全可靠性，降低事故风险，保障供电质量和生产效率。

因此，在配电系统设计过程中，应严格按照规范要求进行设计，确保系统性能和安全性。

低压电器配线标准包括以下内容：
1. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类会集，单层平行密排或成束，应紧贴敷设面。

2. 导线长度应尽或许短，可水平架空跨过，如两个元件线圈之间、连线主触头之间的连线等，在留有必定余量的状况下可不紧贴敷设面。

3. 同一平面的导线应凹凸一同或前后一同，不能交叉。

当有必要交叉时，可水平架空跨过，但有必要归于走线合理。

4. 布线应横平竖直，改换走向应笔直90度角;。

5. 手工布线时，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

6. 导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件、同一回来的不同接点的导线间距离保持一致。

7. 一个接线端子上的连接导线不得超过两根。

8. 布线时，严禁损伤线芯和导线绝缘。

9. 导线截面不同时，应将截面大的放在下层，截面小的放在下层。

10. 如果线路简单可不套编码套管。

以上是低压电器配线标准的主要内容，供您参考，建议咨询专业人士获取更准确的信息。

1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触 direct contact人或动物与带电部分的电接触。

2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。

2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。
