集中器软件功能检测规范分析
- 格式:doc
- 大小:678.00 KB
- 文档页数:16

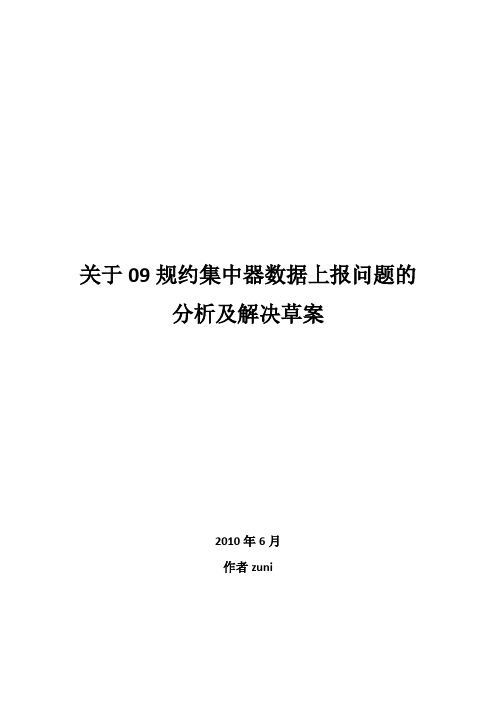

关于09规约集中器数据上报问题的分析及解决草案2010年6月作者zuni目录1问题分析 (3)2解决方案设计 (3)3规约扩展 (4)3.1数据单元表示的信息点定义 (4)3.2请求一类数据(AFN=0C) (4)3.2.1下行报文 (4)3.2.2上行报文 (4)3.3请求2类数据(AFN=0D) (5)3.3.1下行报文 (5)3.3.2上行报文 (6)3.4扩展规约效率分析 (7)1问题分析国网“Q/GDW 376.1-2009《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》”(以下简称09规约)继承了国网“Q/GDW 130-2005《电力负荷管理系统数据传输规约》”(以下简称05规约)的通讯架构。
为了能满足一个集中器数据的采集需求,09规约的测量点的编号(PN)从05规约64个,扩展到了2040个。
采集数据的召测应答方式,09规约延续了05规约的数据传输方式:即主站下发操作标识(Fn,Pn),告诉终端采集对象(Pn),以及采集的数据(Fn),终端对操作标识进行应答。
此方式对专门做负控应用的05规约不会存在任何问题,因为一个负控终端挂接的测量点不会超过8个。
但是一个集中器下通常会挂接数百块电表,如果沿用此召测方式,对一个集中器进行数据召测,主站需要对每一个电表(Pn)下发进行一次召测,即使多个电表合在一个报文里面进行召测命令下发,也需要下发多个召测报文。
这将严重影响数据采集效率,同时增加大量的通讯流量。
因此必须对集中器数据上报报文做扩展,以提高采集效率,减少通讯流量。
2解决方案设计我们建议,可以考虑吸取现有一些比较成熟的集中器上行通讯规约的做法。
例如湖北集中器通讯规约,武汉集中器通讯规约。
主站只发送一个命令报文,采集对象为集中器下面的所有电表。
集中器在收到此报文后,把它下面的所有电表数据,打包上传,考虑到GPRS网络的特性,一次报文长度不易过长(GPRS网路MRU为1600字节。

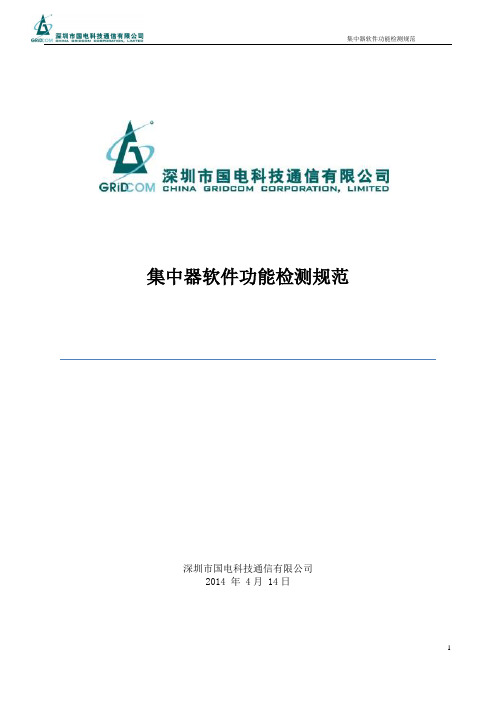

集中器软件功能检测规范深圳市国电科技通信有限公司2014 年 4月 14日目录1前言 (3)1.1依据标准 (3)1.2编写说明 (3)1.3检测工具 (3)2检测项目及要求 (3)2.1准备工作 (3)2.2外形结构及液晶显示 (4)2.3通信接口 (4)2.4涵普台体测试软件功能 (5)2.5交采误差 (6)2.6终端液晶显示与AFN04/0A协议一致性 (6)2.7载波抄表检测项目及检测方法说明 (7)2.7.1.参数设置(AFN04H) (7)2.7.1.1.AFN04-F10终端电能表/交流采样装置配置参数 (7)2.7.1.2.AFN04-F30:停抄/投抄功能检测 (8)2.7.1.3.AFN04-F33终端抄表运行参数设置 (8)2.7.1.4.AFN04-F35台区集中抄表重点户设置 (9)2.7.1.5.AFN04-F38、F39抄表数据项配置 (9)2.7.2.控制命令(AFN05H) (10)2.7.2.1.AFN05-F49,50,51暂停,恢复,重启抄表 (10)2.7.2.2.AFN05-F53删除指定端口的电表 (10)2.7.2.3.AFN05-F149电能表通信参数自动维护功能开启与关闭 (10)2.7.3.主站透传功能测试(AFN10H) (11)2.7.3.1.透明转发AFN10H-F1 (11)2.7.3.2.转发主站直接对电表的抄读数据命令AFN10H-F9 (11)2.7.4.存储功能 (11)2.8远程通信功能测试 (11)2.9通信单元互换性测试 (12)2.9.1.本地通信单元互换性测试 (12)2.9.2.远程通信单元互换性测试 (13)2.9.2.1.测试要求 (13)2.9.2.2.测试方法 (13)1前言1.1依据标准1)Q_GDW 1374.2-2013 《电力用户用电信息采集系统技术规范第2部分:集中抄表终端技术规范》;2)Q_GDW 1375.2-2013 《电力用户用电信息采集系统型式试验规范第2部分:集中器型式规范》;3)Q_GDW 1376.1-2013 《电力用户用电信息采集系统通信规范第1部分:主站通信协议》;4)Q_GDW 1376.2-2013 《电力用户用电信息采集系统通信规范第2部分:集中器本地通信模块接口协议》;5)Q_GDW 1376.3-2013 《电力用户用电信息采集系统通信规范第3部分:远程通信模块接口协议》;6)国家电网计量中心,2010年4月,《采集终端功能检测规范V2.0》;7)国家电网计量中心,2013年9月18日,《关于用电信息采集终端、电能表对本地通信单元互换性测试方法的说明》;8)国家电网计量中心,《关于用电信息采集终端对远程通信单元互换性测试方法的说明》。

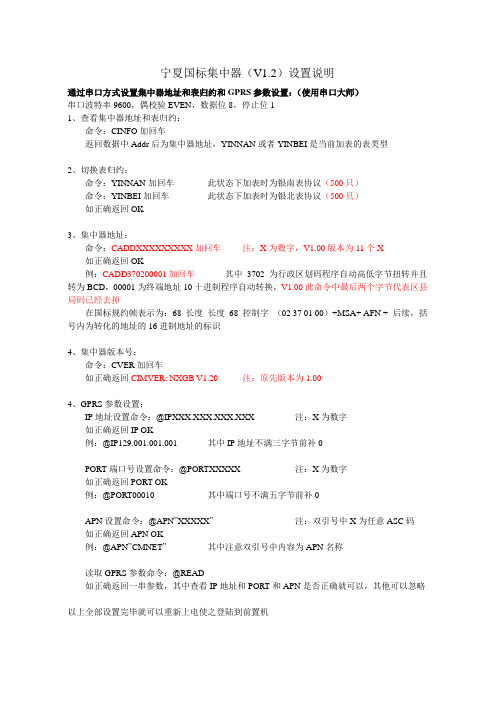

宁夏国标集中器(V1.2)设置说明通过串口方式设置集中器地址和表归约和GPRS参数设置:(使用串口大师)串口波特率9600,偶校验EVEN,数据位8,停止位11、查看集中器地址和表归约:命令:CINFO加回车返回数据中Addr后为集中器地址,YINNAN或者YINBEI是当前加表的表类型2、切换表归约:命令:YINNAN加回车此状态下加表时为银南表协议(500只)命令:YINBEI加回车此状态下加表时为银北表协议(500只)如正确返回OK3、集中器地址:命令:CADDXXXXXXXXX加回车注:X为数字,V1.00版本为11个X如正确返回OK例:CADD370200001加回车其中3702为行政区划码程序自动高低字节扭转并且转为BCD,00001为终端地址10十进制程序自动转换,V1.00此命令中最后两个字节代表区县局码已经去掉在国标规约帧表示为:68 长度长度68 控制字(02 37 01 00)+MSA+ AFN + 后续,括号内为转化的地址的16进制地址的标识4、集中器版本号:命令:CVER加回车如正确返回CIMVER: NXGB V1.20 注:原先版本为1.004、GPRS参数设置:IP地址设置命令:@IPXXX.XXX.XXX.XXX 注:X为数字如正确返回IP OK例:@IP129.001.001.001 其中IP地址不满三字节前补0PORT端口号设置命令:@PORTXXXXX 注:X为数字如正确返回PORT OK例:@PORT00010 其中端口号不满五字节前补0APN设置命令:@APN”XXXXX”注:双引号中X为任意ASC码如正确返回APN OK例:@APN”CMNET”其中注意双引号中内容为APN名称读取GPRS参数命令:@READ如正确返回一串参数,其中查看IP地址和PORT和APN是否正确就可以,其他可以忽略以上全部设置完毕就可以重新上电使之登陆到前置机主站使用流程:(针对新集中器操作,或者将集中器数据内容清空,只针对集中器版本号为1.20)第一步:从主站控制命令中找到复位类选择数据区初始化,此功能为清除集中器所有电表。
简析集中器功能的检测方法摘要:集中器是可以连接计算机、终端与设备通信的连接点的设备。
集中器可以合并各个终端线路,简述集中器的功能、比较分析集中器检测的方案,了解基础的检实际测方法,简单了解高级测量体系的运用,形成合理的集中器功能检测方案。
并从实际出发,对集中器在实际的运行中的通信渠道进行验证,测试集中器的功能,提高其测试效率。
关键词:集中器检测方法近年来,在绿色环保节能意识的带动下,提出了智能电网的新概念理论,这也是未来电网必然的发展趋势。
为了迎合建设坚强智能电网的管理要求,确保其有序规范的进行,就必须做到全方位、多覆盖的用电用户采集信息系统,它具有着用电信息的高效共享、实时监控以及自动采集的重要任务,进行统一的规范其在用电信息采集系统处理、通信单元的配置功能、检测方式、结构形式、性能指标等,因此国家为此制定了电网“企业标准系列”,为用户用电信息采集系统的快速发展提供了有利的基础。
集中器是以电力用户用电信息采集系统作为重要的终端设备,在采集器与主站中起到桥梁的作用,在整个系统当中占据着中心地位,并可以负责电能表数据的大量采集工作,其应用技术决定了整个系统功能的适应性,因此在集中器在使用前进行的功能测试是不可或缺的重要步骤。
因此,对集中器功能检测方案的选取就显得更加的重要。
一、集中器的功能集中器顾名思义,其实就是数据的集中采集,具有数据传输、检测现场、采集数据、控制以及管理数据存储的功能,还具有存储缓冲的作用,当集中器发生超过其负荷运行的情况,可以对信息的输入进行一定的处理;通过对软件控制功可以对数据进行分析,并且可以控制其中的分接和复合,也可以进行数据传输功能,而且能够平滑终端输入的数据流,增加数据的信号功能。
集中器可以实现电能表与主站之间的通信功能,其对上对下均能参与系统功能的实现。
二、高级量测体系高级量测体系(AMI)是良好的建设未来的电力事业持续发展的重要根本,AMI提供想所有的电网提供了一个智能过渡的过程。
智能集中器技术标准智能集中器是指一种能够将多个智能设备连接并集中控制的设备。
它具有智能化、自动化、集中化的特点,能够提高设备的管理、监控以及调度能力,为用户提供更便捷、高效、安全的智能家居体验。
智能集中器技术标准是对智能集中器的功能、性能、安全等方面的要求和规范,为智能集中器的研发、生产和应用提供参考和指导。
以下将从功能、性能和安全三个方面对智能集中器技术标准展开描述。
一、功能方面:1. 连接管理:智能集中器应具备多种连接方式,包括无线连接(如Wi-Fi、蓝牙、ZigBee等)、有线连接(如以太网、RS485等),并能够实现多个智能设备的连接和管理。
2. 数据交互:智能集中器应能够实现设备之间的数据交互和共享,能够将设备采集的数据汇总并传输到云端或其他设备。
3. 远程控制:智能集中器应支持远程控制功能,用户可以通过手机、平板电脑等终端设备远程控制家里的智能设备。
4. 场景联动:智能集中器应支持场景联动功能,用户可以根据自己的需求设置不同的场景,如回家场景、离家场景等,并通过智能集中器自动控制相关设备的运行。
5. 定时任务:智能集中器应支持定时任务功能,用户可以根据需要设置设备的定时开关或定时执行某个操作,如定时开灯、定时关窗等。
6. 安防监控:智能集中器应支持安防监控功能,如智能门锁、视频监控等,以提高家庭安全性。
二、性能方面:1. 处理能力:智能集中器应具备强大的处理能力,能够同时处理多个设备的数据和指令。
2. 扩展性:智能集中器应具备较好的扩展性,能够连接和管理更多的智能设备,并能够与其他系统或设备进行融合。
3. 响应速度:智能集中器应具备快速的响应速度,能够及时响应用户的指令和控制。
4. 数据安全:智能集中器应具备较高的数据安全性,能够对数据进行加密传输和存储,以防止数据泄露和被黑客攻击。
三、安全方面:1. 设备认证:智能集中器应支持设备认证功能,确保只有合法的设备能够连接到智能集中器并被管理。
产品型号:集中器JZQ-V2.0 文件名称:检验标准
拟 制: 单仁胜 图 号:OCQF2.900.011BZ 第 1页 共1 页
1. 范围
本文件规定集中器JZQ-V2.0的检验标准。
2. 标准
2.1外观标准
2.1.1 目测模块元器件焊接良好无漏件、虚焊、假焊、短路;
2.1.2 焊点光滑饱满;
2.1.3 印制板表面无焊接残留焊锡和松香。
2.2.功能
2.1.1 静态电流不大于30毫安,工装抄表电流不大于120毫安。
2.1.2 用采集器串口测试软件测试各项功能。
设时间如:16(年)12(月)03(日)15(时)20(分)30(秒)、读时间正确,“浏览” txt 文件表地址、“下载”表地址,“读取”当前表地址,“指定表”抄表,点“当前数据”结果显示当前表读数正常。
集中器检定装置操作规程1. 引言本操作规程旨在指导操作人员正确、安全地使用集中器检定装置。
操作人员在使用装置时应严格按照本规程的要求操作,确保检定过程的准确性和安全性。
2. 装置概述集中器检定装置是用于对集中器进行功能性检测和校准的设备。
装置通过模拟测试、数据采集等方式对集中器进行评估,以确保其能够正常运行。
3. 安全操作要求3.1 操作人员在使用集中器检定装置前,应熟悉装置的使用说明书,并掌握相关操作流程和注意事项。
3.2 操作人员应穿戴好防静电服,并确保操作环境干燥,以防止静电对装置和集中器的损坏。
3.3 操作人员在操作过程中应保持专注,避免分散注意力,确保操作的准确性。
3.4 禁止在操作过程中饮食或吸烟,以免影响操作设备的正常运行。
4. 准备工作4.1 操作人员应检查装置的供电情况,确保电源正常连接并接地可靠。
4.2 操作人员应检查装置的接线情况,确保所有接线端口牢固连接,无松动情况。
4.3 操作人员应核对集中器的型号和序列号,并记录在操作记录表中。
5. 操作步骤5.1 将待检集中器连接到集中器检定装置上,确保连接稳固。
5.2 打开装置的电源开关,并确认装置正常启动。
5.3 在装置的操作界面上选择相应的检定功能,并设置相关参数。
5.4 按照装置的操作流程,进行检定操作。
期间应观察装置和集中器的运行情况,注意异常情况的及时处理。
5.5 完成检定操作后,关闭装置的电源开关,并断开与集中器的连接。
5.6 根据检定结果,填写相应的检定报告,并将报告归档保留。
6. 装置维护与保养6.1 每次使用结束后,操作人员应对集中器检定装置进行清洁,确保设备表面干净整洁。
6.2 定期检查装置的电源线、接线端口等部件,确保连接可靠。
6.3 定期对装置进行功能性测试和校准,确保装置的准确性和稳定性。
7. 安全注意事项7.1 禁止未经授权的人员操作集中器检定装置。
7.2 禁止将液体或金属物体放置在装置上,以防发生漏电或短路。
南网13 版集中器现场调试软件简要说明文件修订记录南网13 版集中器现场调试软件是根据现场试点需求,主要支持用户电表档案批量导入系统、下发测量点电表参数、召测实时数据、召测历史数据、中继转发(透明转发)电表命令及系统配置等功能,配合现场安装、调试工作。
1.系统主界面介绍系统主界面主要包括菜单区、工具栏、对象列表、业务操作区及通信链路报文(上报数据、上报事件等)。
对象列表中有终端列表、串口、本地端口及远程连接等通信信道配置。
通信链路报文区有通信代码察看、链路检测、在线状态、终端上报数据、终端上报事件、串口及远程连接等功能。
2.系统配置是否采用 BCD 码解析地址:根据各地方规约定义确定是否采用 BCD 码格式解释终端逻辑地址。
修改系统配置最大测量点取值限制为1000。
终端通信延时:根据与终端不同信道特性配置通信超时时间,如串口可配置3s 或 5s 。
通信参数主要包括通信信道类型、主站号码、主站IP 地址及端口、备用主站号码、备用3. 终端(集中器)档案手动管理及批量管理 主站 IP 及端口号、 APN 、 GPRS 登录用户名、登录密码、心跳间隔、掉线重拨间隔、掉 线后重拨次数、 TCP/UDP 标识、压缩标志等。
4. 批量导入用户电表档案从 Excel 文档导入测量点电表档案,待导入文件参照模板定义。
管理终端通信档案参数及普通、中继任务、抄表通道参数管理、 485 端口参数管理。
点“浏览”选择待导入档案文件,点“导入”导到调试系统软件。
导入完成后,点击“系统管理”——〉“刷新档案”重新加载终端档案后进入第5 步。
5.下发测量点电表参数设置测量点参数至集中器。
6.召测计量点参数(含更新系统档案功能)7.召测实时数据8.召测历史数据结正向有功总电能示值等历史数据。
9.中继转发功能选择“普通中继” ,配置终端通信端口、通信参数及转发接受超时,在发送内容区中输入待发送的电表命令,点击“发送” ,在接受内容区察看集中器转发电表返回的报文命令。
集中器软件功能检测规范深圳市国电科技通信有限公司2014 年 4月 14日目录1前言 (3)1.1依据标准 (3)1.2编写说明 (3)1.3检测工具 (3)2检测项目及要求 (3)2.1准备工作 (3)2.2外形结构及液晶显示 (4)2.3通信接口 (4)2.4涵普台体测试软件功能 (5)2.5交采误差 (6)2.6终端液晶显示与AFN04/0A协议一致性 (6)2.7载波抄表检测项目及检测方法说明 (7)2.7.1.参数设置(AFN04H) (7)2.7.1.1.AFN04-F10终端电能表/交流采样装置配置参数 (7)2.7.1.2.AFN04-F30:停抄/投抄功能检测 (8)2.7.1.3.AFN04-F33终端抄表运行参数设置 (8)2.7.1.4.AFN04-F35台区集中抄表重点户设置 (9)2.7.1.5.AFN04-F38、F39抄表数据项配置 (9)2.7.2.控制命令(AFN05H) (10)2.7.2.1.AFN05-F49,50,51暂停,恢复,重启抄表 (10)2.7.2.2.AFN05-F53删除指定端口的电表 (10)2.7.2.3.AFN05-F149电能表通信参数自动维护功能开启与关闭 (10)2.7.3.主站透传功能测试(AFN10H) (11)2.7.3.1.透明转发AFN10H-F1 (11)2.7.3.2.转发主站直接对电表的抄读数据命令AFN10H-F9 (11)2.7.4.存储功能 (11)2.8远程通信功能测试 (11)2.9通信单元互换性测试 (12)2.9.1.本地通信单元互换性测试 (12)2.9.2.远程通信单元互换性测试 (13)2.9.2.1.测试要求 (13)2.9.2.2.测试方法 (13)1前言1.1依据标准1)Q_GDW 1374.2-2013 《电力用户用电信息采集系统技术规范第2部分:集中抄表终端技术规范》;2)Q_GDW 1375.2-2013 《电力用户用电信息采集系统型式试验规范第2部分:集中器型式规范》;3)Q_GDW 1376.1-2013 《电力用户用电信息采集系统通信规范第1部分:主站通信协议》;4)Q_GDW 1376.2-2013 《电力用户用电信息采集系统通信规范第2部分:集中器本地通信模块接口协议》;5)Q_GDW 1376.3-2013 《电力用户用电信息采集系统通信规范第3部分:远程通信模块接口协议》;6)国家电网计量中心,2010年4月,《采集终端功能检测规范V2.0》;7)国家电网计量中心,2013年9月18日,《关于用电信息采集终端、电能表对本地通信单元互换性测试方法的说明》;8)国家电网计量中心,《关于用电信息采集终端对远程通信单元互换性测试方法的说明》。
1.2编写说明本指导书适用于满足上述标准的集中器软件功能检测,是为了统一功能检测的流程、方法和判定依据,参照相关标准而制定的。
对本功能检测规范的解释权归深圳市国电科技通信有限公司所有。
1.3检测工具硬件工具:涵普检测台、郑州三辉集中器检测装置台体、RS-232串口线、标准网线、红外头、SIM卡(已开通GPRS功能)、485匹配器、采集器、485电能表、载波表。
软件工具:376报文解析beta2.0、376.1测试主台、串口调试助手V2.2、SGCM_CJ-02采集终端功能测试软件、郑州三辉集中器检测装置台体配套检测软件、HiStudio监视软件。
2检测项目及要求2.1准备工作1)查看集中器软件信息:程序安装包、软件规格说明书、软件版本说明、安装调试说明等;2)预判收到的集中器软件是否符合技术协议书要求;3)升级集中器软件后,核对软件版本信息是否符合要求。
2.2外形结构及液晶显示2.3通信接口2.4涵普台体测试软件功能使用国网计量中心《SGCM_CJ-02采集终端功能测试软件》和涵普检验台体,测试终端软件功能。
功能测试软件全自动测试,测试结束后生成《汇总》和《明细》两个结果文档。
功能软2.5 交采误差使用郑州三辉集中器检测装置台体和配套功能软件,检测终端交采的电压、电流、有功功率、无功功率、功率因数的误差精度。
误差精度符合《1375.2-2013集中器型式规范》中4.8.2.2.5公变电能计量的要求:实现公变电能计量功能,计量并存储正反向总及分相有功电能、最大需量及发生时刻、正反向总无功电能,有功电能计量准确度不低于1.0级,无功电能计量准确度达到2.0级。
2.6 终端液晶显示与AFN04/0A 协议一致性2.7载波抄表检测项目及检测方法说明搭建抄表环境如下:1)半载波:集中器+采集器+485电表;2)全载波:集中器+载波表;2.7.1.参数设置(AFN04H)2.7.1.1.AFN04-F10终端电能表/交流采样装置配置参数1)使用AFN01H-F4参数区初始化;2)各端口加若干表,通过AFN0AH-F10查询已加载电表情况。
确认查询的电表信息及数量是否与加载情况一致;当终端内没有电表信息时,AFN0A-F10查询时,终端应返回否认帧;3)使用AFN0C-F11不定期查看终端各端口的表数量及抄表状态,是否与终端各端口当前的表数量及抄表状态相同;4)删除电表后,AFN0A-F10及液晶显示的测量点信息同步更新;5)加载相同表号、相同端口、不同测量点的表信息,终端应返回确认帧。
终端内只保留最后一条表信息,之前同表号的表信息被替换掉;6)加载相同表号、不同端口、不同测量点表信息时,终端应返回确认帧;7)加载相同测量点不同表号的表信息时,终端应返回确认帧。
终端内只保留最后一条表信息,之前同表号的表信息被替换掉;8)记载相同表号、相同测量点,不同表协议或不同端口的表信息时,终端应根据最新的表信息及时更新抄表数据帧。
9)记载完一定数量的电能表信息,终端返回确认帧之后。
给终端重新上下电,读取表信息。
表信息不应出现丢失现象;10)当终端抄表结束时,应仅抄新增的电表。
2.7.1.2.AFN04-F30:停抄/投抄功能检测测试方法与判定依据:1)使用AFN01H-F4参数区初始化;2)加载10只电表,将其中7个测量点设置为停抄状态。
此时终端需抄电表数量应为3只。
使用AFN0A-F30查询表的停投状态,应与设置的相同;3)逐一更改停抄测量点为投抄状态,集中器应能自动抄读进入投抄状态的测量点。
下载当前测量点的抄表数据,验证抄表数据及时间是否符合测试情况。
2.7.1.3.AFN04-F33终端抄表运行参数设置1)使用AFN01H-F4参数区初始化;2)加载1只交采表、1只485表、10只载波表,测量点依次为1-12;3)测试是否自动抄表控制字●设置抄表运行控制字的D0位为1(不允许自动抄表),设置1个大时段(00:10-23:50),下发集中器抄表运行参数。
集中器不应执行自动抄表任务;●设置抄表运行控制字的D0位为0(要求终端按照抄表时段自动抄表),终端应根据时段信息进入自动抄表状态。
4)测试抄表范围控制字●将测量点3-10设置为重点表,修改系统时钟为过整点前1分钟。
设置抄表运行控制字的D1位为1(终端只抄重点表),时段设置为无时段。
系统过整点时,集中器应只抄测量点3-10的电能表。
修改系统时钟到下一整点,终端应继续抄读重点表,不能执行其它表的自动抄读。
读取重点表数据曲线应该存在;●重新设置10块电表为重点表(测量点序号2-11),上次设定的重点表的表号及抄表数●设置集中抄表运行控制字的D1位为0(终端抄读所有表),时段设置为无时段。
重点表设置保持不变。
修改终端时钟到过整点前1分钟,整点后终端应抄所有表。
5)时段信息测试●加载错误的时段信息,如时段的结束时间早于时段开始时间;后面的时段早于前一个时段;错误的时间信息(如时间16:57)等。
终端应返回否认帧;●根据时段抄表,如前一个时段没有抄完,下一个时段继续抄表。
如前一个时段已抄完,后面的时段不再抄表;●设置终端最大支持24个时段,查看终端是否根据时段进行自动抄表。
6)错误参数输入测试按照设置错误的数据帧下发,检测终端的运行情况,不应出现异常情况。
7)●设置485I端口的抄表间隔为5min、31端口的抄表间隔为2h;●给终端校时后,查看各端口的抄表情况是否根据设置的时间进行抄表。
抄表结束后,使用AFN0C-F129读取表数据。
2.7.1.4.AFN04-F35台区集中抄表重点户设置测试方法与判定依据:1)使用AFN01H-F4参数区初始化;2)加载1只交采,100只载波表。
设置载波口20(设置多余20只时,终端应返回否认帧)只重点表。
设置终端抄表运行状态字(AFN04-F33)只抄重点表。
3)校时过多个整点,看终端的抄表情况。
读取重点表的曲线数据。
4)设置抄表时段:00:10-06:00.校时到08:00,查看终端的抄表情况。
终端应能继续抄表,不受抄表时段的影响。
5)针对重点表抄表失败的情况,终端应在有限的补抄次数之后,不再补抄。
2.7.1.5.AFN04-F38、F39抄表数据项配置测试方法与判定依据:1)使用AFN01H-F4参数区初始化;2)加载1只交采。
大类号F、E、C的三相载波表各1只;3)设置AFN04-F38不同大类号类抄不同的数据项:大类号F抄:AFN0C-F131、F132;大类号E抄:AFN0C-F129;大类号C抄:AFN0C-F130;4)设置AFN04-F39F、E、C类抄不同的数据项:大类号F抄:AFN0D-F163、F164;大类号E抄:AFN0D-F161;大类号C抄:AFN0D-F162;5)校时待终端抄表结束后,读取I类数据的F129-F132和II类数据的F161-F164.终端应能返回正常的数据。
其他的I类数据和II类数据,终端应返回否认和EE。
2.7.2.控制命令(AFN05H)2.7.2.1.AFN05-F49,50,51暂停,恢复,重启抄表测试方法与判定依据:1)使用AFN01H-F4参数区初始化;2)加载1只交采,100只载波表。
3)执行F49时,终端应暂停抄表、F50终端应从F49暂停的位置继续抄表、F51终端应重新抄所有表。
4)当终端已抄完所有表, F50恢复抄表执行后,即使终端返回确认帧,终端也不应有抄表行为。
5)时段内暂停后重启抄表命令,能直接执行抄表任务6)在时段外,针对恢复、重启命令,即使终端返回确认帧,终端也不应有抄表行为。
2.7.2.2.AFN05-F53删除指定端口的电表测试方法与判定依据:1)使用AFN01H-F4参数区初始化;2)加载1只交采表、1只485表、20只载波表;3)删除指定端口的电表后,AFN0C-F11各端口抄表状态要有相应的变化。
2.7.2.3.AFN05-F149电能表通信参数自动维护功能开启与关闭AFN02-F4参数及数据区初始化之后,设置自动维护状态为01、02,查看AFN04-F10和AFN0C-F13。
