（一）装配的基本概念和装配工艺规程的制定◎ 1装配的基本概念1.1装配的概念任何机器（含汽车，后同）都是由若干个零件、组件和部件所组成的。

按照规定的技术要求，将零件、组件和部件进行配合和连接，使之成为半成品或成品的工艺过程称为装配。

把零件、组件装配成部件的过程称为部件装配，而将零件、组件和部件装配成最终产品的过程称为总装配。

装配不仅对保证机器的质量十分重要，还是机器生产的最终检验环节。

通过装配可以发现产品设计上的错误和零件制造工艺中存在的质量问题。

因此，研究装配工艺，选择合适的装配方法，制定合理的装配工艺规程，不仅是保证汽车装配质量的手段，也是提高生产效率与降低制造成本的有力措施。

1.2装配精度装配精度是装配工艺的质量指标。

正确地规定机器和部件的装配精度是产品设计的重要环节之一，它不仅关系到产品质量，也影响到产品制造的经济性。

装配精度是制定装配工艺规程的主要依据，也是选择合理的装配方法和确定零件加工精度的依据。

装配精度的内容包括零部件间的配合精度和接触精度、位置尺寸精度和位置精度、相对运动精度等。

1）部件间的配合精度和接触精度（1）零部件间的配合精度是指配合面间达到规定的间隙或过盈的要求。

它关系到配合性质和配合质量。

已由国家标准《公差和配合》来解决。

例如，轴和孔的配合间隙或配合过盈的变化范围。

（2）零部件间的接触精度是指配合表面、接触表面达到规定的接触面积与接触点分布的情况。

它影响到接触刚度和配合质量。

例如：导轨接触面间、锥体配合和齿轮啮合等处，均有接触精度要求。

2）零部件间的位置尺寸精度和位置精度（1）零部件间的位置尺寸精度是指零部件间的距离精度，如轴向距离和轴线距离（中心）精度等。

（2）零部件间的位置精度包括平行度、垂直度、圆轴度和各种跳动。

3）零部件间的相对运动精度这是指有相对运动的零部件间在运动方向和运动位置上的精度。

其中运动方向上的精度包括零部件间相对运动时的直线度、平行度和垂直度等；而运动位置上的精度即传动精度是指内联系传动链中，始末两端传动元件间相对运动精度。

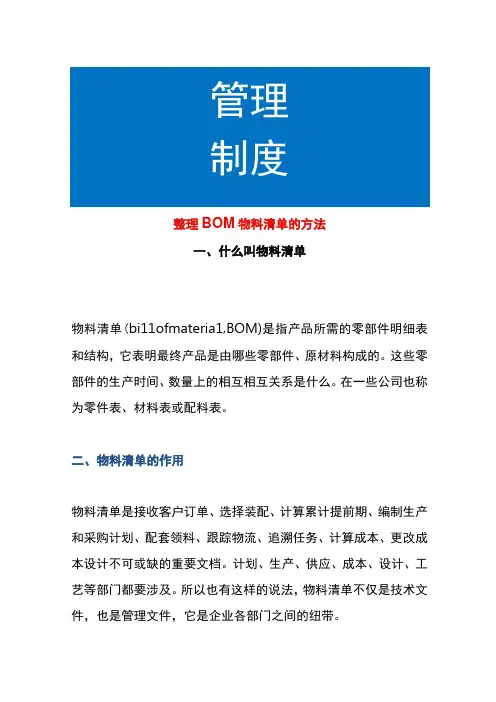

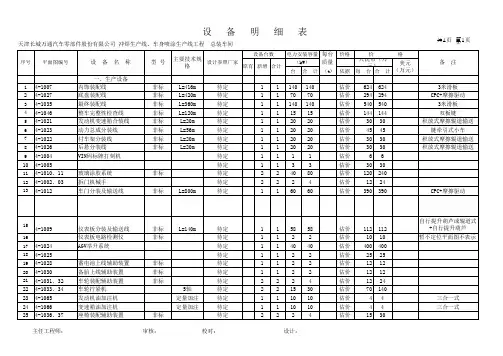

整理BOM物料清单的方法一、什么叫物料清单物料清单(bi11ofmateria1,BOM)是指产品所需的零部件明细表和结构，它表明最终产品是由哪些零部件、原材料构成的。

这些零部件的生产时间、数量上的相互相互关系是什么。

在一些公司也称为零件表、材料表或配料表。

二、物料清单的作用物料清单是接收客户订单、选择装配、计算累计提前期、编制生产和采购计划、配套领料、跟踪物流、追溯任务、计算成本、更改成本设计不可或缺的重要文档。

计划、生产、供应、成本、设计、工艺等部门都要涉及。

所以也有这样的说法，物料清单不仅是技术文件，也是管理文件，它是企业各部门之间的纽带。

在任何制造环境中，不同的部门和系统出于不同的目的使用物料清单，每个部门和系统都从物料清单中获取特定的数据。

主要物料清单用户包括：1.设计部门设计部门既是物料清单的设计者，也是材料清单的使用者。

在使用方面，无论产品结构发生变化或重新设计某个零件时,部门都必须从物料清单中获取所有零件的信息及其相互之间的结构信息。

我们才能定义、描述或修改它。

2.工艺部门工艺部门根据物料清单信息建立各零件的制造工艺和装配工艺，确定加工制造过程中应使用的工装和模具。

3.生产部门生产部门使用物料清单确定零件或最终产品的制造方法，并确定接收的物料清单。

4.产品成本核算部门该部门使用物料清单中每个自制或外部零件的当前成本来确定最终产品的成本。

5.物料需求计划(MRP)系统物料清单是MRP的主要输入信息之一，它使用物料清单来决定哪些自制物品和外购件，需要多少以及何时需要。

三、整理物料清单的基础数据如果物料清单中的数据没有组织好，物料管理部门就不能实际使用物料清单，物料清单的基础数据需要各部门的协助。

1.设计技术部门协助主要是物料管理部门需要设计技术部门提供什么样的零部件和材料,数量是多少,它们是如何构成的。

值得注意的是，如果把设计部门制作的物料清单作为计算所需的物料清单,往往会有不合理的地方。

《机械装配与维修技术》习题集（1）项目1 装配基础知识一、名词解释题１零件：是机器制造的最小单元。

２部件：由两个及以上零件结合成为机器的一部分。

３组件：直接进入产品总装配的部件。

４装配：将若干个零件结合成部件或若干个零件和部件结合成机械的过程。

５部件装配：将若干个零件结合成部件的过程。

６总装配：将若干个零件和部件结合成机械的过程７熟悉任务：装配前，应当首先阅读与装配有关的资料，包括图样、技术要求、产品说明书等等，以熟悉装配任务。

８清洗：是将影响零件工作的污染物移到一个不影响零件工作的地方，比如说，将污染物从产品中转移到清洗剂中。

９标记：是指在零件上做记号。

这样在装配时可以利用标记来帮助我们按照零件原有方向和位置进行装配。

１０装配工序：由一个工人或一组工人在不更换设备或地点的情况下完成的装配工作。

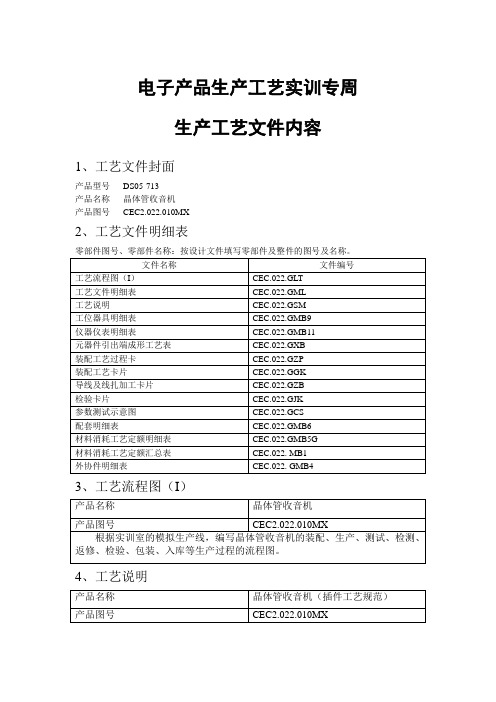

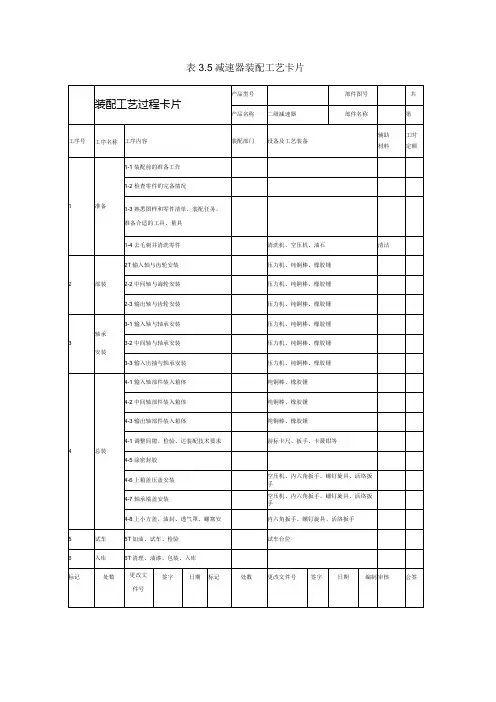

１１装配工艺规程：是规定产品或部件装配工艺过程和操作方法及要求的技术文件。

１２装配单元：装配中可以进行独立装配的部件。

１３装配基准件：最先进入装配的零、部件。

１４装配单元系统图：表示产品装配单元的划分及其装配顺序的框图。

１５流水装配法：在装配过程中，工作对象（部件或组件）有顺序地由一个或一组工人转移给另一个或一组工人的装配组织形式。

二、填空题1装配是按照规定的技术要求，将若干个零件结合成部件或若干个零件和部件结合成机械的的过程。

2装配术语具有通用性、功能性和准确性三个特性。

3影响装配精度的主要因素是( 零件加工精度)。

4经常适用的调整件是( 轴套垫片垫圈)。

５装配工作的组织形式随着( 生产类型)和产品复杂程度不同，一般分为固定式装配和移动式装配两种。

６装配工作完成后，为使机构或机器工作协调，需对轴承间隙镶条位置蜗轮轴向位置等进行( 调整)。

７装配通常是产品生产过程中的最后一个阶段。

８部件装配是指产品进入总装配前的装配工作。

９总装配是将零件和部件组装成一台完整产品的过程。

１０调整是指调节零件与机构的相互位置、配合间隙、结合程度等工作。

引言本文将就静态数据中物料清单（Bill of Material，BOM）的作用，结合CAD（Computer Aided Design，计算机辅助设计）、CAPP（Computer Aided Process Planning，计算机辅助工艺编制）、PDM（Products Data Management，产品数据管理）、MRPⅡ（Manufacturing ResourcePlanning,物造资源计划）、ERP（Enterprise Resource Planning,企业资源计划）等系统作详细的描述。

本文将尽量解释实际中各种BOM对应文件常见格式和管理意义，以及计算机处理的建议。

1基本背景知识本定义结合国家标准文件有所发挥，仅供参考。

产品：是生产企业向用户或市场以商品形式提供的制成品；成套设备：在生产企业一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和；零件：不采用装配工序制成的单一成品；部件：由若干个部分（零件、分部件），以可拆成或不可拆的形式组成的成品；分部件可以按照其从属产品关系划分为1级分部件，2级分部件。

总成：能够执行一定独立功能的由若干个部门以可拆成或不可拆的形式组成的复杂成品，例如发动机总成，车桥总成，前轴总成等；由零件和部件组成；也可能叫组件、整件、装置、全件等说法。

复杂产品可能还有分总成。

模块：具有相对独立功能和通用接口的单元。

类似总成，但可能比较简单。

专用件（基本件）：本产品专用的零部件。

不过在实际中往往借用关系比较多，专用件的实际含义是首次应用在本产品上的零部件。

借用件：在本产品中采用已有产品的组成部分，这些组成部分叫借用件。

一般情况下直接借用源产品叫一次借用。

如果该产品在下次设计时被借用，那么该产品借用源产品部分叫二次借用。

在二次借用过程中很容易出现借用关系紊乱的情况，往往将借用源产品关系错接到一次借用产品上。

通用件：在不同类型或同类型不同规格的产品中具有互换性的零部件。

BOM‐‐ERP管理系统中的物料清单 物料清单（Bill of Material, BOM），是指产品所需零部件明细表及其结构。

具体而言，物料清单是构成父项装配件的所有子装配件、零件和原材料的清单，也是制造一个装配件所需要每种零部件的数量的清单。

物料清单表明了产品→部件→组件→零件→原材料之间的结构关系，以及每个组装件包含的下属部件（或零件）的数量和提前期（Lead Time）。

这里，“物料”一词有着广泛的含义，它是所有产品、半成品、在制品、原材料、毛坯、配套件等与生产有关的物料的统称。

引言本文将就静态数据中物料清单（Bill of Material，BOM）的作用，结合CAD（Computer Aided Design，计算机辅助设计）、CAPP（Computer Aided Process Planning，计算机辅助工艺编制）、PDM（Products Data Management，产品数据管理）、MRPⅡ（Manufacturing ResourcePlanning,物造资源计划）、ERP（Enterprise Resource Planning,企业资源计划）等系统作详细的描述。

什么是BOM？采用计算机辅助企业生产管理，首先要使计算机能够读出企业所制造的产品构成和所有要涉及的物料，为了便于计算机识别，必须把用图示表达的产品结构转化成某种数据格式，这种以数据格式来描述产品结构的文件就是物料清单，即是BOM。

它是定义产品结构的技术文件，因此，它又称为产品结构表或产品结构树。

在某些工业领域，可能称为“配方”、“要素表”或其它名称。

在MRPⅡ和ERP系统中，物料一词有着广泛的含义，它是所有产品，半成品，在制品，原材料，配套件，协作件，易耗品等等与生产有关的物料的统称。

在通常的MRPⅡ和ERP系统中BOM是指由双亲件及子件所组成的关系树。

BOM可以是自顶向下分解的形式或是以自底向上跟踪的形式提供信息。

重庆航天职业技术学院手动起重葫芦设计专业机电一体化班级 10061041学号___ 20102109______姓名___ 周陈豪______指导教师刘珍来起止日期机电信息工程系制目录中文摘要 (1)英文摘要 (2)选题意义 (3)第一章起重机械的分类 (4)第二章手拉葫芦 (6)第三章手拉葫芦的机构与结构 (8)第四章起重系统部件尺寸的计算 (10)第5章手拉葫芦的使用和维护 (24)结束语 (27)致谢 (28)附录 (29)摘要起重机械是减轻笨重体力劳动,提高作业效率、实现安全生产的起重运输设备。
