光纤通信-光器件

光纤通信用光器件介绍光纤通信是利用光纤传输光信号进行通信的技术，其核心是通过光器件来发射、接收和调制光信号。

光器件是光纤通信系统中非常重要的组成部分，能够直接影响到通信系统的性能和稳定性。

在这篇文章中，我将介绍几种常见的光器件，并介绍它们的工作原理和应用。

第一种光器件是光纤激光器。

光纤激光器是一种能够发射强聚焦、单一波长、狭谱宽的光信号的器件。

它的工作原理是通过激光材料受到光电势驱动而产生的受激辐射来产生光信号。

光纤激光器具有很高的光输出功率和较窄的光谱特性，使其在长距离传输和高速通信中具有很大的优势。

第二种光器件是光纤调制器。

光纤调制器是一种能够改变光信号的特征以传输信息的器件。

它的工作原理是通过改变光的相位、幅度或频率，来调制光信号传递的信息。

光纤调制器在光纤通信中广泛应用于多种信号调制技术，如振幅调制、频率调制和相移键控等。

第三种光器件是光纤增益器。

光纤增益器是一种能够增强光信号的器件。

它通过将光信号输入到光纤中，通过光放大的原理来增强信号的强度。

光纤增益器在光纤通信系统中被广泛应用于信号放大和信号传输的中继，使得信号能够在长距离的传输中保持高强度和低损耗。

第四种光器件是光纤光栅。

光纤光栅是一种能够选择性反射或散射特定波长的光信号的器件。

它的工作原理是通过将光纤中的折射率周期性改变，产生布拉格衍射，从而实现对特定波长的光信号选择性反射或散射。

光纤光栅在光纤通信中被广泛应用于波长选择多路复用和分光分集等技术中。

第五种光器件是光纤检测器。

光纤检测器是一种能够接收光信号并转换为电信号的器件。

它的工作原理是通过光电效应将光信号转化为电信号。

光纤检测器在光纤通信系统中被广泛应用于光信号的接收和调制等过程中。

除了上述介绍的几种光器件外，还有许多其他类型的光器件，在光纤通信系统中起到了各种不同的作用。

例如，光纤散射器用于分配光信号，光纤滤波器用于调制光信号波长，光纤耦合器用于将多个光纤连接在一起等等。

这些光器件为光纤通信提供了更多的灵活性和多样性，使得通信系统能够更好地适应不同的需求和环境。

光纤通信用光器件介绍光纤通信是一种利用光信号传输数据的通信方式。

它利用光纤作为传输介质，通过调制光信号的强度、频率或相位来传输信息。

在光纤通信系统中，光器件起着关键的作用，它们负责产生、放大、调制和检测光信号。

本文将介绍光纤通信中常用的光器件，包括光源、放大器、调制器和光检测器。

光源是光纤通信系统中的重要组成部分，负责产生光信号。

常见的光源有半导体激光器、气体激光器和光纤激光器。

半导体激光器是最常用的光源，它具有体积小、功耗低、调制速度快等优点。

气体激光器具有宽的谱带宽和高的输出功率，但体积较大。

光纤激光器结合了两者的优点，是一种理想的光信号源。

放大器是光纤通信系统中的另一个重要组成部分，用于增强光信号的功率。

光纤放大器是常用的放大器类型，它可以放大光信号而不需要将其转换为电信号。

最常见的光纤放大器是掺铒光纤放大器（EDFA），它利用掺铒光纤中的铕原子的能级跃迁来实现光信号的放大。

EDFA具有宽的增益带宽、高增益、低噪声等优点，是目前光纤通信系统中最常用的放大器。

调制器是光纤通信系统中用于调制光信号的器件。

光电调制器是常用的调制器类型，它利用光电效应或半导体材料的光学特性来实现光信号的调制。

光电调制器分为直接调制器和外调制器。

直接调制器利用半导体材料的直接带隙特性，通过改变注入电流来调制光信号的强度。

外调制器利用半导体材料的Kerr效应或电光效应来调制光信号的相位或强度。

光电调制器具有调制速度快、带宽宽、功耗低等优点。

光检测器是光纤通信系统中用于检测光信号的器件。

光电二极管是最常用的光检测器，它利用光束的能量转变为电流。

光电二极管具有高速度、高灵敏度、低噪声等优点，是目前光纤通信系统中最常用的光检测器。

其他常用的光检测器还包括光开关和光波导耦合器。

除了以上介绍的光器件，还有一些其他的光器件在光纤通信系统中扮演着重要角色。

例如，光分路器用于将光信号分成多个通道，光耦合器用于将光信号从一根光纤传输到另一根光纤，光滤波器用于选择或剔除特定波长的光信号。

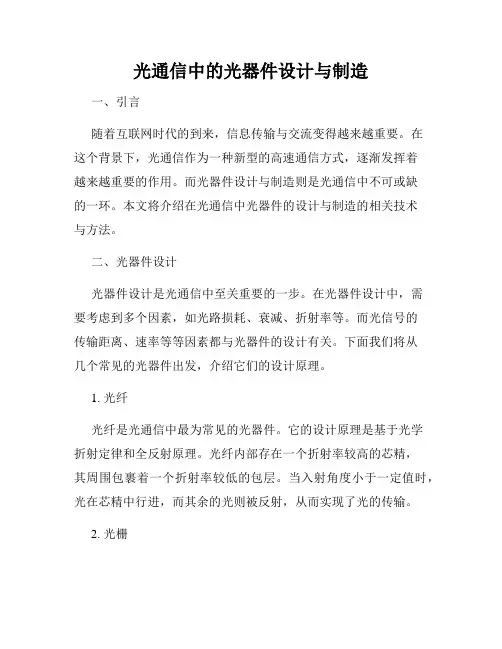

光通信中的光器件设计与制造一、引言随着互联网时代的到来，信息传输与交流变得越来越重要。

在这个背景下，光通信作为一种新型的高速通信方式，逐渐发挥着越来越重要的作用。

而光器件设计与制造则是光通信中不可或缺的一环。

本文将介绍在光通信中光器件的设计与制造的相关技术与方法。

二、光器件设计光器件设计是光通信中至关重要的一步。

在光器件设计中，需要考虑到多个因素，如光路损耗、衰减、折射率等。

而光信号的传输距离、速率等等因素都与光器件的设计有关。

下面我们将从几个常见的光器件出发，介绍它们的设计原理。

1. 光纤光纤是光通信中最为常见的光器件。

它的设计原理是基于光学折射定律和全反射原理。

光纤内部存在一个折射率较高的芯精，其周围包裹着一个折射率较低的包层。

当入射角度小于一定值时，光在芯精中行进，而其余的光则被反射，从而实现了光的传输。

2. 光栅光栅是用于光谱仪、激光等仪器中的一种光器件。

其设计原理是基于衍射光学原理，利用光的衍射来分离不同波长的光。

光栅可以实现高光谱分辨率、高反衬比和宽波长范围的衍射。

目前，光栅的制造技术已经非常成熟，有很多的制造商可以提供相关的产品和服务。

3. 光调制器光调制器是光通信的关键器件之一。

其设计原理是利用外加电场来控制光的折射率，从而调制光信号的功率和相位。

目前，有许多不同的光调制器设计方案，包括电吸收调制器、电各向异性调制器等。

不同的光调制器对于光信号的调制速率、功率损耗等参数有不同的要求。

三、光器件制造光器件制造是指将设计好的光器件实际制造出来的过程。

在光器件制造的过程中，需要考虑到多个因素，如材料选择、制造工艺、设备选型等。

下面我们将从几个常见的光器件出发，介绍它们的制造方法。

1. 光纤光纤的制造一般采用化学气相沉积(CVD)技术。

该技术是在高纯度气氛中，在玻璃毛细管内部射入气体，并通过射入的气体激活在气体内部的反应均一性，以基底为中心形成均匀的玻璃。

在制造光纤时，可以通过改变反应条件，来调整玻璃的材料和结构。

光纤通讯器件工作原理
光纤通信器件主要分为光源、光纤和探测器三部分，其工作原理如下：
1. 光源：光源是指产生并发射光信号的设备，常用的光源包括激光二极管和发光二极管。

激光二极管通过注入电流使半导体材料产生激光，而发光二极管则通过单向导通时电流通过P-N
结产生发光。

光源产生的光信号经过整形和调制电路，通过光纤发送出去。

2. 光纤传输：光纤是一种采用光传输信号的特殊介质，具有很低的损耗和高的传输容量。

光纤内部由一个或多个聚合物或玻璃纤维组成，其中心部分称为纤芯，外部称为包层。

光信号通过射入纤芯内部，被全反射保持在纤芯中心，在纤芯和包层之间的界面反射。

光纤的传输速度很快，信号几乎不受干扰，能够实现远距离传输。

3. 探测器：探测器是用来接收和解码光信号的装置，常用的探测器包括光电二极管和光电二极管阵列。

光信号到达探测器后，被探测器内的光电二极管转换成电信号。

光电二极管是一种
PN结的正向偏置器件，在光照射下产生电流。

光电二极管阵
列是多个光电二极管的组合，可以同时接收多个通道的光信号。

整个光纤通信器件的工作流程如下：光源产生的光信号经过整形和调制电路处理后，通过光纤传输到目标位置。

到达目标位置后，光信号被探测器接收并转换成电信号。

电信号经过解调
和处理后，可以得到原始数据。

通过这种方式，光纤通信器件实现了高速、长距离、低衰减的信号传输。

电子学中的光纤通信和光学器件光纤通信和光学器件是电子学的两个重要分支，它们改变了我们的世界，使得人们之间的通信变得更加方便和快捷。

下面将分别介绍光纤通信和光学器件的原理和应用。

一、光纤通信光纤通信是采用光纤作为传输介质，将信息通过光的速度进行传输的通信方式。

与传统的电信网络相比，光纤通信有着更高的传输速度和更大的带宽，使得信息传输变得更加稳定和可靠。

光纤通信的原理是利用光的全反射特性，在光纤内部反复地反射，使得光信号沿着光纤进行传输。

光纤内部由纤芯、包层和外套层三部分组成，其中纤芯是光信号传输的重要部分，它由高折射率的物质制成，可以将光信号传输得更远和更快。

包层则会给纤芯提供保护和支撑作用，防止光信号的损失和衰减。

光纤通信的应用非常广泛，从电话、电视，到数据传输和互联网，都离不开光纤通信。

它不仅可以传输大量的数据和信息，而且还可以实现远距离的通讯和连接，使得人们在不同的地方之间能够进行实时的交流和沟通。

二、光学器件光学器件是利用光的特性进行控制和处理的设备，它们可以用于光的调制、放大、分束、焦聚等方面。

光学器件的应用非常广泛，如激光器、光纤放大器、光学传感器等。

激光器是一种能够产生高亮度和高单色性光束的器件。

它的原理是利用光子的衰减放大和光的选择放大作用，使得一束光被不断地放大，最终形成一束高亮度的激光。

激光器的应用非常广泛，如医学、通讯、材料加工等领域。

光纤放大器是一种能够对光信号进行放大和扩展的光学器件。

它的原理是利用光子的选择放大和受激辐射过程，将光信号进行放大和扩展，使得信号的传输距离更加远和稳定。

光学传感器则是一种通过光学方法对物理量进行测量的器件。

它的原理是利用光学器件和光学信号的特性，对不同物理量如温度、湿度等进行测量和控制，具有高灵敏度和高精度等特点。

总之，光纤通信和光学器件是电子学的两个重要方向，它们不断地推动着人类社会的发展和进步。

随着科技的不断进步和应用的不断拓展，它们的应用将会更加广泛和深入，为我们的生活带来更多的便利和可能。

电路中的光电器件和光通信当今社会，电子技术和通信技术的迅速发展使得光电器件和光通信变得非常重要。

光电器件是能够将光信号转化为电信号，或者将电信号转化为光信号的电子器件。

光通信则是通过光纤传输信号，具有大带宽、低损耗和抗电磁干扰等优势。

本文将深入探讨电路中的光电器件和光通信的相关技术。

一、光电器件光电器件是指基于光电转换原理，将光信号转化为电信号或者将电信号转化为光信号的器件。

常见的光电器件有光电二极管（Photodiode）、光敏电阻（Photoresistor）、光电转换器等。

1. 光电二极管光电二极管是一种基本的光电器件，其结构类似于普通二极管。

光电二极管的特点是能够将入射光信号转化为电流或电压信号输出。

其工作原理是当光照射到PN结上时，产生光生电流。

光电二极管广泛应用于光电测量、光通信、遥控器等领域。

2. 光敏电阻光敏电阻（LDR）是一种光电器件，其电阻值随着光照强度的变化而变化。

光敏电阻的原理是光照射到敏感层上时，敏感层中的半导体材料内部电荷发生变化，从而使电阻值发生变化。

光敏电阻广泛应用于自动控制系统、光电测量等领域。

3. 光电转换器光电转换器是一种将电信号转化为光信号的光电器件。

它采用半导体激光器或LED作为光源，经过调制电路将电信号转化为光信号输出。

光电转换器在光通信领域中起到重要的作用，实现了高速、长距离的光信号传输。

二、光通信光通信是利用光学原理传输信号的通信方式。

相较于传统的电信号传输方式，光通信具有传输速度快、带宽大、抗干扰性强等优势。

在光通信系统中，光纤是光信号传输的重要媒介。

光通信系统通常包括光源、调制器、光纤、接收器等部分。

光源可以是激光器或LED等器件，发出的光信号经过调制器进行编码。

编码后的光信号经过光纤传输到远处，接收器接收到光信号后，进行解码并转化为电信号输出。

光纤作为光通信中的传输介质，具有低损耗、大带宽的优势，能够实现长距离、高速的信号传输。

光纤是一根由硅胶或玻璃等材料制成的细长线缆，内部包含一根或多根玻璃或塑料纤维。

光器件基础知识目录一、光纤通信基础1、光纤通信的概念所谓光纤通信就是利用光纤来传输携带信息的光波以达到通信的目的。

一般由数据源、光发射端、光纤、光接收端组成。

2、光纤通信的优点1）通信容量大，比传统的电缆、微波等高出几千乃至几十万倍的通信容量。

2）传输距离远，光纤具有极低的衰耗系数，传输距离可达一千公里以上。

3）保密性能好，光信号不具备向外辐射的特点，不易被侦听。

4）适应能力强，具有不怕外界强电磁场的干扰、耐腐蚀等优点。

5）体积小、重量轻。

原材料丰富、价格低廉。

二、光纤基础知识1、光纤的结构如上图所示，光纤呈圆柱形，主要由纤芯和包层和保护套三部分组成。

1、纤芯：位于光纤的中心部位，成分为高纯度的二氧化硅，掺有极少量杂质，折射率较高，用来传送光。

2、包层：位于纤芯的周围，其成分也是含有极少量掺杂质的高纯度二氧化硅，折射率较低，与纤芯一起形成全反射条件。

3、涂覆层：光纤的最外层，由丙烯酸酯、硅橡胶和尼龙组成，强度大，能承受较大冲击，起到保护光纤的作用。

2、光纤的工作波长光纤的工作波长主要分为短波长光纤和长波长光纤。

1、短波长光纤短波长光纤的工作波长在800900范围内，具体工作在850波长，主要用于短距离、小容量的光纤通信系统中。

2、长波长光纤长波长光纤的工作波长在1100 -1800范围内，具体工作在1310和1550两个波长，主要用于长距离、大容量的光通信系统中。

3、光纤的分类3.1按照光纤的模式分类1、单模光纤单模光纤的纤芯很细（10左右），只能传一种模式的光，其模间色散很小，工作在1310和1550波长，适用于远程通讯。

2、多模光纤多模光纤的芯较粗（50或62.5），工作在850或1310波长，可传多种模式的光，其模间色散较大，适用于短距离通讯。

3.2按照光纤的材料分类1、玻璃光纤：纤芯与包层都是玻璃，损耗小，传输距离长，成本高；2、胶套硅光纤：纤芯是玻璃，包层为塑料，特性同玻璃光纤差不多，成本较低；3、塑料光纤：纤芯与包层都是塑料，损耗大，传输距离很短，价格很低。
