机械剪板机简介

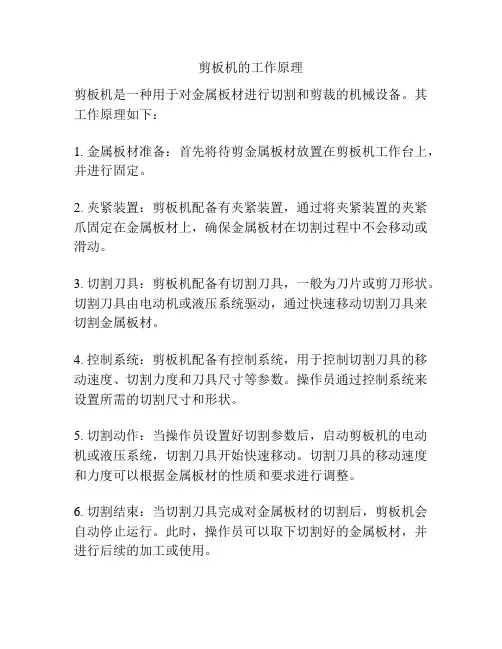

剪板机的工作原理
剪板机是一种用于对金属板材进行切割和剪裁的机械设备。

其工作原理如下：
1. 金属板材准备：首先将待剪金属板材放置在剪板机工作台上，并进行固定。

2. 夹紧装置：剪板机配备有夹紧装置，通过将夹紧装置的夹紧爪固定在金属板材上，确保金属板材在切割过程中不会移动或滑动。

3. 切割刀具：剪板机配备有切割刀具，一般为刀片或剪刀形状。

切割刀具由电动机或液压系统驱动，通过快速移动切割刀具来切割金属板材。

4. 控制系统：剪板机配备有控制系统，用于控制切割刀具的移动速度、切割力度和刀具尺寸等参数。

操作员通过控制系统来设置所需的切割尺寸和形状。

5. 切割动作：当操作员设置好切割参数后，启动剪板机的电动机或液压系统，切割刀具开始快速移动。

切割刀具的移动速度和力度可以根据金属板材的性质和要求进行调整。

6. 切割结束：当切割刀具完成对金属板材的切割后，剪板机会自动停止运行。

此时，操作员可以取下切割好的金属板材，并进行后续的加工或使用。

需要注意的是，剪板机的工作原理可能会因具体的设备设计和品牌而有所不同，上述原理只是一般的描述。

在实际操作中，还需要遵循操作规程和注意安全事项，以确保工作的顺利进行。

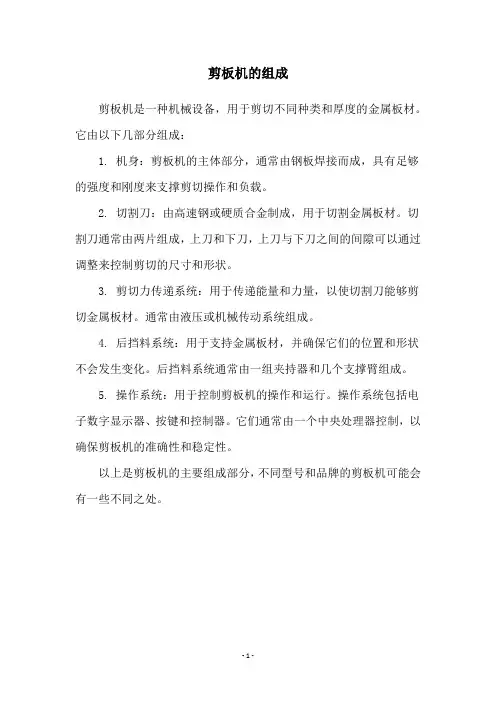

剪板机的组成
剪板机是一种机械设备，用于剪切不同种类和厚度的金属板材。

它由以下几部分组成：
1. 机身：剪板机的主体部分，通常由钢板焊接而成，具有足够的强度和刚度来支撑剪切操作和负载。

2. 切割刀：由高速钢或硬质合金制成，用于切割金属板材。

切割刀通常由两片组成，上刀和下刀，上刀与下刀之间的间隙可以通过调整来控制剪切的尺寸和形状。

3. 剪切力传递系统：用于传递能量和力量，以使切割刀能够剪切金属板材。

通常由液压或机械传动系统组成。

4. 后挡料系统：用于支持金属板材，并确保它们的位置和形状不会发生变化。

后挡料系统通常由一组夹持器和几个支撑臂组成。

5. 操作系统：用于控制剪板机的操作和运行。

操作系统包括电子数字显示器、按键和控制器。

它们通常由一个中央处理器控制，以确保剪板机的准确性和稳定性。

以上是剪板机的主要组成部分，不同型号和品牌的剪板机可能会有一些不同之处。

- 1 -。

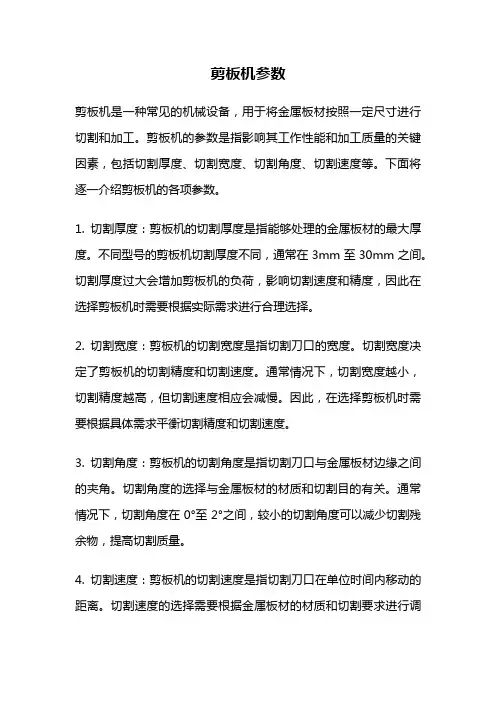

剪板机参数剪板机是一种常见的机械设备，用于将金属板材按照一定尺寸进行切割和加工。

剪板机的参数是指影响其工作性能和加工质量的关键因素，包括切割厚度、切割宽度、切割角度、切割速度等。

下面将逐一介绍剪板机的各项参数。

1. 切割厚度：剪板机的切割厚度是指能够处理的金属板材的最大厚度。

不同型号的剪板机切割厚度不同，通常在3mm至30mm之间。

切割厚度过大会增加剪板机的负荷，影响切割速度和精度，因此在选择剪板机时需要根据实际需求进行合理选择。

2. 切割宽度：剪板机的切割宽度是指切割刀口的宽度。

切割宽度决定了剪板机的切割精度和切割速度。

通常情况下，切割宽度越小，切割精度越高，但切割速度相应会减慢。

因此，在选择剪板机时需要根据具体需求平衡切割精度和切割速度。

3. 切割角度：剪板机的切割角度是指切割刀口与金属板材边缘之间的夹角。

切割角度的选择与金属板材的材质和切割目的有关。

通常情况下，切割角度在0°至2°之间，较小的切割角度可以减少切割残余物，提高切割质量。

4. 切割速度：剪板机的切割速度是指切割刀口在单位时间内移动的距离。

切割速度的选择需要根据金属板材的材质和切割要求进行调整。

如果切割速度过快，可能会导致切割质量下降；而切割速度过慢，则会影响生产效率。

5. 切割质量：剪板机的切割质量是指切割后金属板材的平整度和光洁度。

切割质量受到多个参数的影响，包括切割厚度、切割宽度、切割角度、切割速度等。

为了保证切割质量，需要合理选择剪板机的参数，并进行定期维护和保养。

6. 安全性：剪板机的安全性是指在操作和使用过程中是否存在安全隐患。

剪板机作为一种机械设备，需要符合相关的安全标准和规定。

在选择和使用剪板机时，需要注意其安全性能，确保操作人员的安全。

7. 自动化程度：剪板机的自动化程度是指其在操作和控制方面的自动化程度。

高度自动化的剪板机可以实现自动上料、自动定位和自动切割等功能，极大地提高了生产效率和工作精度。

机械剪板机详细介绍及工作原理机械剪板机板机采用抵抗键形式离合器结构和开式齿轮传动，并采用较先进电器(脚踏开关、手动开关)操作，噪音小操作维护方便。

采用全钢焊接结构，结构简单，操作简便，造型美观，能耗低。

广泛用于冶金、轻工、机械、五金、电机、电器、汽车维修、五金制造及其它金属薄板加工行业。

机械剪板机结构（1）机体部分（2）后挡料部分（3）压料部分（4）制动部分（5）电器部分机体部分机械剪板机机体部分均为铸铁件，有两墙板和工作台用螺钉连接成一整体。

后挡料部分松开锁紧手柄，即可移动后挡料装置向前向后，从而能控制被剪切板料的长度。

压料部分剪板机压料装置是把被剪切板料紧固地压紧在工作台上，以免在剪切时产生移动和跳动。

压板是套装在二螺钉上，在螺钉上装有螺母，由于弹簧的作用使压板紧紧地压向工作台，当上刀架向上运行时，在二个双头螺钉带动下使压板也向上运动，从而可进料进行再次剪切。

在上刀架向下运行时，压板在剪切前首先压住板料，以利剪切。

机械剪板机机床性能特点：1、采用全钢焊接结构，有足够的强度与刚性。

2、液压传动系统，操作安全可靠，外形美观。

3、设有快速灵活的间隙调节机构，剪切精度高。

4、设有灯光对线装置，便于划线剪切。

5、后档料尺寸及剪切次数有数字显示装置。

6、机床左右及后面设有安全防护栅装置、电器柜设有开门断电及前后设有紧急开关装置，带有防护罩脚踏开关，以保证工作时操作安全剪板机是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。

剪板机常用来剪裁直线边缘的板料毛坯，是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。

剪扳机工作原理上刀片固定在刀架上，下刀片固定在下床面上，床面上安装有托球，以便于板料的送进移动，后挡料板用于板料定位，位置由调位销进行调节。

液压压料筒用于压紧板料，以防止板料在剪切时翻转。

剪板机用途
剪板机是一种应用十分普遍的机械设备，用来剪切材料表面的长度和宽度。

它的应用非常广泛，可以用于金属板材，钢板，木材，塑料，人造石，玻璃，陶瓷等材料的切割。

一般来说，常用的剪板机有滚刀式剪板机，半自动剪板机，全自动剪板机，多条锯剪板机，双面切割机等。

其中，滚刀式剪板机是最常见的，通常用于剪切薄板材料，可以实现高精度的切割，剪切速度也比较快。

半自动剪板机有自动上下料和自动定位功能，适用于中厚板材的剪切，具有低成本，高效率，高精度的优点，能够有效降低劳动力消耗。

全自动剪板机可以实现自动上料，自动剪切和自动下料，是大批量生产高精度制品的理想设备，具有自动化程度高，加工精度高，生产效率高等优点。

多条锯剪板机可以同时切割多条板材，具有切割精度高，生产效率高，占地面积小，节约材料等优点，是一种有效提高生产效率的设备。

双面切割机是一种能够剪切两面材料的设备，常用于剪切厚板材及装配件，如电路板，金属板材，涂层板等。

其优势是可以同时剪切两面，提高效率，减少材料损耗。

剪板机用于各行各业，在汽车制造，建筑工程，机械加工，化工，木材，家具，航天，制冷等领域均有广泛应用。

比如在汽车制造中可
以使用剪片机剪切汽车钣金表面，提高装配精度；在建筑工程中，可以使用剪切机剪切金属板材，提高施工质量；在木材，家具，航天制造等行业中，可以使用剪切机精确剪切板材，提高板材的精度。

剪板机的应用越来越广泛，提高了生产效率，为工业生产带来了很大的便利。

随着科学技术的发展，剪板机有望实现更高精度，更高自动化，更安全可靠的切割，成为企业未来智能制造的首选设备。

机械剪板机原理
机械剪板机是一种常见的金属切割设备，它的工作原理主要由以下几个步骤组成。

首先，工作物料被放置在剪板机的工作台上，并且需要根据实际要求正确调整工件的位置和夹具。

接下来，操作人员通过控制剪板机的控制系统，将剪切刀位移到所需的切割位置。

然后，根据工件的材料和厚度，操作人员通过控制剪切刀的刀口间距，以及切割力的施加来实现切割操作。

剪板机通常采用液压系统提供动力，通过液压缸施加巨大的切割力，使刀片能够剪断工件。

在切割过程中，剪切刀通过垂直于工作面的运动，将工件分割成所需的形状和尺寸。

剪切刀具有锋利的刀口，可以轻松地切割金属材料，如钢板、铝板等。

最后，在切割完成后，操作人员可以将剪切刀置于停止位置，从而完成整个切割过程。

剪板机通常具有较高的精度和效率，适用于各种金属切割需要。

总结起来，机械剪板机的工作原理可以概括为将工件放置在工作台上，通过控制切割刀的位置和运动，施加切割力将工件剪切成所需形状和尺寸。

这种设备能够高效地实现金属切割，并广泛应用于工业生产中。

剪板机工作原理
剪板机是一种常见的金属加工设备，主要用于对金属板材进行切割、切断和整形。

它的工作原理主要包括机械传动、液压传动和控制系统三个方面。

首先，我们来看机械传动。

剪板机的机械传动系统包括主要传动轴、齿轮、凸
轮和曲柄连杆机构等部件。

当电机带动主传动轴旋转时，通过齿轮传动使凸轮和曲柄连杆机构得以运动，进而驱动上刀和下刀进行相对运动，实现对金属板材的切割和切断。

其次，液压传动也是剪板机工作的重要部分。

液压传动系统由液压泵、液压缸、液压阀等组成。

当工作过程中需要对金属板材进行加压、定位或切割时，液压泵将液压油压力转换为机械能，通过液压缸对上刀和下刀进行压力控制，实现对金属板材的切割和加工。

最后，控制系统是剪板机工作的智能保障。

控制系统包括电气控制柜、PLC控
制器、触摸屏等部件。

通过电气控制柜对电机、液压泵等设备进行启停和调速控制；PLC控制器通过编程实现对剪板机的自动化控制；触摸屏则提供了人机交互界面，操作者可以通过触摸屏设定参数、监控设备运行状态。

综上所述，剪板机的工作原理主要包括机械传动、液压传动和控制系统三个方面。

机械传动通过齿轮、凸轮和曲柄连杆机构实现上刀和下刀的相对运动；液压传动通过液压泵、液压缸实现对金属板材的加工；控制系统通过电气控制柜、PLC
控制器、触摸屏实现对剪板机的智能化控制。

这些部件相互配合，共同完成对金属板材的切割、切断和整形工作。

总的来说，剪板机通过机械传动、液压传动和控制系统的协同作用，实现了对
金属板材的高效加工，提高了生产效率，为金属加工行业的发展做出了重要贡献。

剪板机是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。

剪板机可分为：脚踏式（人力）、机械剪板机式、液压摆式剪板机等。

剪板机常用来剪裁直线边缘的板料毛坯。

剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。

剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。

剪板机的上刀片固定在刀架上，下刀片固定在工作台上。

工作台上安装有托料球，以便于板料的在上面滑动时不被划伤。

后挡料用于板料定位，位置由电机进行调节。

压料缸用于压紧板料，以防止板料在剪切时移动。

护栏是安全装置，以防止发生工伤事故。

回程一般靠氮气，速度快，冲击小。

操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。

必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。

剪板机操作人员必须熟悉剪板机主要结构、性能和使用方法。

剪板机适用于剪切材料厚度为机床额定值的各种钢板、铜板、铝板及非金属材料板材，而且必须是无硬痕、焊渣、夹渣、焊缝的材料，不允许超厚度。

剪板机的使用方法：按照被剪材料的厚度，调整刀片的间隙；根据被剪材料的宽度调整靠模或夹具；剪板机操作前先作 1 — 3 次空行程，正常后才可实施剪切工作。

使用中如发现机器运行不正常，应立即切断电源停机检查。

调整机床时，必须切断电源，移动工件时，应注意手的安全。

剪板机各部应经常保持润滑，每班应由操作工加注润滑油一次，每半年由机修工对滚动轴承部位加注润滑油一次。

一、认真执行《锻压设备通有操作规程》有关规定。

二、认真执行下述有关补充规定：（一）工作前认真作到：1、作空运转试车前，应先用人工盘车一个工作行程，确认正常后才能开动设备。

2、有液压装置的设备、检查储油箱油量应充足。

启动油泵后检查阀门、管路是否有泄漏现象，压力应符合要求。

剪板机技术参数剪板机是一种用来切割金属板材的机械设备，广泛应用于金属加工行业。

在选择和使用剪板机时，了解其技术参数是非常重要的。

下面将从切割能力、切割精度、切割速度、刀具材质和结构等方面介绍剪板机的技术参数。

一、切割能力剪板机的切割能力是指其可以切割的最大厚度和最大宽度。

一般来说，剪板机的切割能力越大，适用范围就越广。

切割能力通常以毫米为单位进行标注，例如最大切割厚度为12mm，最大切割宽度为2500mm。

二、切割精度切割精度是指剪板机在切割过程中的尺寸误差。

剪板机的切割精度主要受到刀具的质量、切割速度和工件材料等因素的影响。

通常情况下，剪板机的切割精度可以控制在0.1mm以内，高精度的剪板机甚至可以达到0.05mm的切割精度。

三、切割速度切割速度是指剪板机在单位时间内切割工件的长度。

切割速度通常以米/分钟为单位进行标注，例如切割速度为20m/min。

切割速度的选择应根据工件材料的硬度、切割精度要求和生产效率等因素进行综合考虑。

四、刀具材质和结构剪板机的刀具是进行切割的关键部件，其材质和结构对切割质量和寿命有着重要影响。

常见的剪板机刀具材质有合金钢、高速钢和硬质合金等。

不同材质的刀具适用于不同的切割材料和切割要求。

此外，剪板机的刀具结构也有多种，如直刀、弯刀、波纹刀等，可以根据具体需求选择合适的刀具结构。

五、控制系统剪板机的控制系统是指控制剪板机运行的电气和液压系统。

控制系统的性能直接影响到剪板机的精度和稳定性。

先进的剪板机通常配备了PLC控制系统，可以实现自动化控制、切割长度的精确调节和故障自诊断等功能。

六、安全防护措施在使用剪板机时，安全是首要考虑的因素。

剪板机应配备完善的安全防护措施，如防护罩、急停按钮、光电保护装置等，以确保操作人员的人身安全。

总结起来，剪板机的技术参数包括切割能力、切割精度、切割速度、刀具材质和结构、控制系统以及安全防护措施等。

在选择和使用剪板机时，需要根据具体需求进行合理的技术参数选择，以提高生产效率、保证切割质量和确保操作安全。

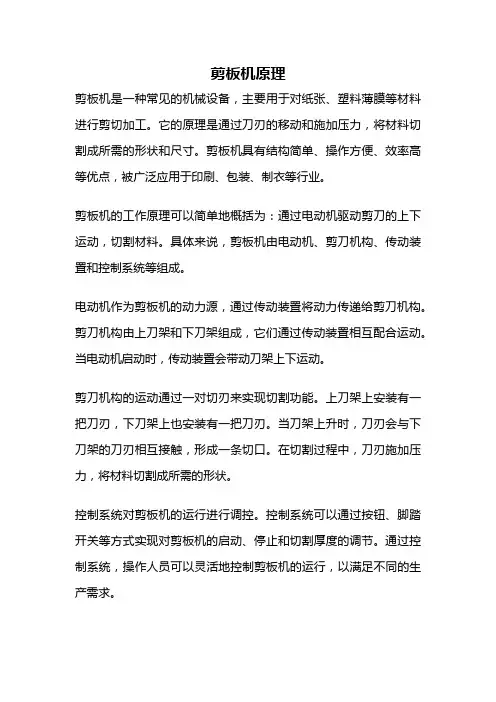

剪板机原理剪板机是一种常见的机械设备，主要用于对纸张、塑料薄膜等材料进行剪切加工。

它的原理是通过刀刃的移动和施加压力，将材料切割成所需的形状和尺寸。

剪板机具有结构简单、操作方便、效率高等优点，被广泛应用于印刷、包装、制衣等行业。

剪板机的工作原理可以简单地概括为：通过电动机驱动剪刀的上下运动，切割材料。

具体来说，剪板机由电动机、剪刀机构、传动装置和控制系统等组成。

电动机作为剪板机的动力源，通过传动装置将动力传递给剪刀机构。

剪刀机构由上刀架和下刀架组成，它们通过传动装置相互配合运动。

当电动机启动时，传动装置会带动刀架上下运动。

剪刀机构的运动通过一对切刃来实现切割功能。

上刀架上安装有一把刀刃，下刀架上也安装有一把刀刃。

当刀架上升时，刀刃会与下刀架的刀刃相互接触，形成一条切口。

在切割过程中，刀刃施加压力，将材料切割成所需的形状。

控制系统对剪板机的运行进行调控。

控制系统可以通过按钮、脚踏开关等方式实现对剪板机的启动、停止和切割厚度的调节。

通过控制系统，操作人员可以灵活地控制剪板机的运行，以满足不同的生产需求。

剪板机的原理虽然简单，但其在实际应用中有着广泛的用途。

首先，剪板机可以用于对纸张进行切割。

在印刷行业中，常常需要将大幅的纸张切割成所需的尺寸，剪板机可以高效地完成这一任务。

其次，剪板机还可以用于对塑料薄膜的切割。

在包装行业中，常常需要将塑料薄膜切割成袋状，剪板机可以快速准确地完成这一工作。

剪板机还可以用于对金属板材的切割。

在金属加工行业中，常常需要将金属板材切割成所需的形状和尺寸，剪板机可以高效地完成这一任务。

另外，剪板机还可以用于对织物、皮革等材料的切割。

总结起来，剪板机是一种常见的机械设备，通过刀刃的移动和施加压力，将材料切割成所需的形状和尺寸。

它具有结构简单、操作方便、效率高等优点，被广泛应用于印刷、包装、制衣等行业。

剪板机的原理简单明了，通过电动机驱动剪刀的上下运动，切割材料。

控制系统可以调节剪板机的运行，以满足不同的生产需求。

剪板机机械原理剪板机是一种常见的机械设备，广泛应用于金属加工行业。

它通过机械原理实现对金属板材的剪切，具有高效、精确的特点。

本文将从机械原理的角度介绍剪板机的工作原理和结构特点。

我们需要了解剪板机的基本结构。

剪板机主要由机架、工作台、刀片、刀座、液压系统和电气控制系统组成。

其中，机架是整个设备的支撑结构，工作台用于放置待加工的金属板材，刀片和刀座则是实现剪切功能的关键部件。

液压系统提供动力，通过控制液压缸的运动来实现刀片的上下运动。

电气控制系统则负责对剪板机进行各种操作和控制。

剪板机的工作原理是基于剪切力的作用。

当金属板材放置在工作台上，通过操作电气控制系统，启动液压系统，液压缸开始向下运动，刀片随之向下压住金属板材。

液压缸的运动通过滑块和连杆机构传递给刀座，使刀片实现剪切动作。

在剪切过程中，刀片对金属板材施加剪切力，将其剪切成所需尺寸的板材。

剪板机的机械原理主要包括杠杆原理和液压原理。

杠杆原理是指通过刀座和刀片的杠杆作用，将液压缸的运动转化为刀片的上下运动。

液压原理则是指通过液压系统提供的液压力，实现对刀片的控制。

液压系统中的液压缸和液压油通过一系列管道连接，形成一个封闭的液压系统。

在液压系统中，液压油的压力可以通过调节液压泵的输出量来控制，从而实现对刀片的上下运动的控制。

剪板机的机械原理决定了其具有高效、精确的特点。

首先，通过液压系统提供的动力，刀片的上下运动可以实现快速、稳定的切割。

其次，刀片的设计和材质选择对剪切效果有重要影响。

合理设计的刀片能够减小切割应力，提高切割质量。

此外，剪板机还可以通过调节液压系统的工作压力来实现对切割厚度的控制，从而满足不同厚度金属板材的剪切需求。

剪板机是一种利用机械原理实现金属板材剪切的设备。

通过杠杆原理和液压原理的结合，剪板机能够实现高效、精确的切割。

其结构简单，操作方便，广泛应用于各种金属加工行业。

在使用剪板机时，需要注意安全操作，定期检查设备的运行状况，及时进行维护保养，以保证设备的正常运行和延长使用寿命。

二、剪板分类:1.根据动力原理可分为:机械剪板和液压剪板机。

(1)机械剪板机它采用抵抗键形式离合器结构和开式齿轮传动,并采用较先进电器(脚踏开关、手动开关)操作,全钢焊接结构简单,操作简便,造型美观,能耗低;(2)液压剪板机外形美观、性能出色、质量稳定,是借于运动的上刀片和固定的下刀片,采用合理的刀片间隙,对各种厚度的金属板材施加剪切力,使板材按所需要的尺寸断裂分离。

2.根据上刀运动方式可分为:摆式剪板和闸式剪板。

(1)摆式剪板机是一款在液压上传动的剪板机,摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动,通过杠杆作用,支点受力小,可提高剪切刃寿命、机器寿命,整机结构紧凑,并能无极调节上刀架的行程量,大大提高工作效率;(2)闸式剪板机拥有剪切力强剪切效果好等优点,历来为广大钣金加工上所推崇,闸式剪板机采用框架结构采用全钢焊接;四角八面直角导轨、精度高,刚性好,并采用液压预紧。

液压系统采用二通插装集成阀;整个系统采用;并可配置行程数显、光电保护装置及移动工作台(方便更换模具),闸式剪板机具有上滑块及下液压垫的双动功能,工作压力行程可在规定范围内按工艺要求调节,操作简便采用按钮集中控制。

3.根据操作方式可分为:普通剪板机和数控剪板机。

(1)普通剪板机是需要人工进行的机械操作;(2)数控剪板机一般是采用通用或专用计算机实现数字程序控制,它所控制的通常是位置角度、速度等机械量和与机械能量流向有关的开关量。

数控剪板机的产生依赖于数据载体和二进制形式数据运算的出现。

闸式剪板机和摆式剪板机的区别1. 闸式剪板机精度能做到更高（剪板机精度，也称剪板直线度），达到摆式剪板机的2倍；2. 闸式剪板机剪切角可调，根据不同板材进行调整，而摆式剪板机剪切角是固定的；3. 闸式剪板机上刀口有4个刀口面，而闸式机只有2个刀口面。

在使用过程中，刀口面可通换，闸式机刀口面多，使用寿命更长；4. 闸式剪板机的使用范围更广，适用于多数范围内的金属板材剪板加工，不锈钢，铝合金等金属板料都可加工；5. 闸式剪板机机器制作成本较高，神冲剪板机价格更贵，从节约成本角度考虑，如果对剪板精度要求很低，且剪板厚度比较薄（8mm以下的板材）可选择购买摆式剪板机6. 超过8mm的板料加工，必须选择闸式剪板机，因为摆式剪板机的原理限制了它不能剪厚板。

系列机械式剪板机安全操作及保养规程前言机械式剪板机是用于金属冷切的一种重要设备，广泛应用于冶金、钢铁、航空、轻工、机械和建筑等行业中。

由于剪板机在使用过程中会产生高速运动和高压力的力量，所以一定要严格遵守安全操作规程，并且对剪板机的保养也非常重要。

本文将为大家介绍系列机械式剪板机的安全操作及保养规程，帮助大家正确使用剪板机，保证操作安全并延长设备使用寿命。

安全操作规程1. 前期准备工作在进行剪板机操作之前，必须确保设备处于良好的运行状态，并进行如下准备工作：•将剪切板材压紧，并将刀口调整至合适位置；•确保剪刀床及滑块、丝杠、轴承等部位涂有充分的机油；•关注操作者周围环境，确保周围没有别人或其他物品会与剪板机操作干涉；2. 安全操作注意事项在进行剪板机操作时，必须严格遵守以下条例：•操作者必须戴上安全帽和眼镜，防止发生人身伤害；•操作之前必须确认刀口无人员或物件，启动前应大声呼叫确认无人干涉后方可启动；•在操作剪板机时，不能将手或工具放在剪板机上的滑块上；•关注剪板机的运行状态，如果发现异常，必须立即停机排查；•操作完成后必须关闭电源，除去设备周围的板材和废料。

3. 注意维护为了使剪板机始终处于良好的使用状态，必须对剪板机进行适当的维护。

以下是一些常见的保养维护方法：•定期对剪板机运转部分进行清洗和润滑；•定期检查滑块、齿轮、离合器等部分的运行状态；•定期校准刀口，保证剪口质量；•定期对电气部分进行检查、故障排除。

保养规程为了延长剪板机的使用寿命，在剪板机停机后，必须进行相应的保养。

1. 常规保养•对机械结构部分进行润滑；•检查电气部分的线路和设备，保证安全；•清理开关键、设备表面的积尘及油污。

2. 定期保养为了进一步保证剪板机的使用寿命，还需要对剪板机进行定期保养。

•检查滑块、蜗杆、齿轮、离合器等部分的运行状态；•对剪板机的传动部分进行除锈处理；•涂抹防锈油，定期检查和更换润滑油；•检查电气部分的线路和设备，并进行定期保养。

机械式剪板机工作原理剪板机是一种用于对金属板材进行切割和切断的机械设备。

它主要由机架、剪切系统、液压系统、电气控制系统和安全保护系统等组成。

机械式剪板机是其中一种常见的剪板机，其工作原理如下所述。

机械式剪板机的工作原理是通过机架上的电动机驱动剪切机构进行切割。

首先，操作人员将待加工的金属板材放置在剪切机构中央的工作台上，并将其固定。

然后，通过电动机带动剪切机构进行下刀和上刀的运动。

剪切机构主要由上刀和下刀组成。

上刀固定在机架上，而下刀则通过液压缸与机架连接。

当电动机启动后，通过传动装置将动力传递至液压缸，使其工作。

液压缸的工作会产生巨大的压力，使下刀向上运动。

在下刀上升的过程中，金属板材被夹持在上刀和下刀之间。

当下刀完全抬起时，金属板材被切断。

切断过程中，剪切机构产生的压力使金属板材发生塑性变形，从而实现切割效果。

剪切机构运动的控制主要依靠液压系统和电气控制系统。

液压系统通过控制液压缸的工作，实现上刀和下刀的运动。

而电气控制系统则负责控制电动机的启停和剪切机构的运动速度。

通过合理的控制，可以实现对金属板材的精确切割。

除了剪切机构的工作原理，机械式剪板机还配备了安全保护系统。

安全保护系统主要包括机械限位、液压缸限位和传感器等。

这些保护装置能够及时检测到异常情况，并停止剪切机的运动，保障操作人员的安全。

总结起来，机械式剪板机通过机架上的电动机驱动剪切机构进行切割。

剪切机构由上刀和下刀组成，通过液压系统控制其运动。

剪切过程中，金属板材被夹持在上刀和下刀之间，受到剪切机构产生的压力而发生塑性变形。

同时，机械式剪板机还配备了安全保护系统，确保操作人员的安全。

机械式剪板机工作原理简单明了，操作方便，切割效果精确。

它在金属加工领域具有广泛的应用，常用于制造业和建筑业等领域。

通过合理的操作和维护，可以保证剪板机的工作效率和使用寿命，提高生产效益。

剪板机的工作原理
剪板机是一种用于剪切金属或其他材料的机械设备，它的工作原理主要包括以下几个步骤：
1. 材料进料：将待剪切的金属板或其他材料放置在机器的进料位置。

可以通过手动或自动方式进行进料，具体的方式取决于剪板机的设计和操作方式。

2. 夹紧材料：一旦材料进入机器，夹紧装置会固定住材料以防止它在剪切过程中移动或变形。

夹紧力度需要适当，以确保材料在剪切时保持稳定。

3. 下刀运动：剪板机通过上部和下部刀具的相对运动来实现剪切。

下刀通常固定在机器下部，而上刀则由液压或机械动力驱动进行垂直运动。

4. 切割材料：当上刀向下运动时，刀具的切割边缘会与材料接触并沿所需的剪切线切割。

剪板机通常配备锋利的刀片，以确保高效的剪切过程。

5. 排料：剪切完成后，剪板机会将剪切好的材料排出机器，通常通过一个排料口或输送带进行。

需要注意的是，剪板机的工作原理可能因不同类型和规格的剪板机而有所不同。

一些更高级的剪板机可能还具有自动化控制系统和安全保护装置，以提高生产效率和操作安全性。

第四节剪板机一、剪板机的工作原理剪板机俗称剪床，是板料剪切设备，是冲压备料的常用设备。

如图1-23所示为剪板机的外形图，它的用途是把板料剪成一定宽度的长条坯料。

按剪切性质可分为平刃剪板机和斜刃剪板机，常见的是斜刃剪板机。

图1-23 剪板机如图1-24所示，为斜刃剪板机传动图。

电动机转动，通过皮带轮的减速装置，带动传动轴2转动。

再经过齿轮减速装置和离合器3之后，带动偏心轴4转动，通过曲柄连杆机构，将回转运动改变为滑块4沿导轨上、下往复运动，也就带动装在滑块上的刀片作上下运动，从而进行剪切工作，采用斜刃目的是减少剪切力，以利于剪切较长的板料，但剪下的坯料会产生少量的弯曲变形。

图1-24 斜刃剪板机传动图二、剪板机的间隙调整如图1-25所示为剪板机刀片间隙调节结构图。

在调整时，首先，用手扳动飞轮，降下剪切滑块，当上刀片降至低于下刀片时，停止板动。

松开四个紧固螺钉4，然后调节1或2使刀口间隙增大或减少，注意间隙值一般取板料的7%，也可通过试剪确定，当间隙过大时，剪切面上有毛刺，如果间隙过小，断面不平整，刃口磨损太快，调好间隙后锁紧四个紧固螺钉4，用手扳动飞轮，使剪切滑块运行一周，观察上刀片与下刀片之间有无磨擦碰撞。

如果有应分析原因并及时予以排除。

图1-25 刀片间隙调节机构示意图1-调进螺钉 2-调出螺钉 3-床身 4-紧固螺钉 5-剪切滑块 6-上剪刀 7-下剪刀 8-工作台三、压料和档料装置如图1-26所示，为了防止在剪切时板料发生转动和挤入刀口间隙中，需在剪切前将板料压紧。

通过弹簧4、螺钉2，可使压料脚5对板料6进行压紧和松开。

为了保证得到规定剪切宽度，剪板机上有档料装置10，控制板料的送进距离，一般用手来调节，大型的剪板机上采用机动调节。

图1-26 剪板机压料、挡料装置示意图。

机械剪板机原理(一)机械剪板机原理机械剪板机作为一种常用的制板设备，在工业生产中扮演着重要的角色。

它通过一系列机械原理的配合，实现对板材的快速准确切割。

本文将从浅入深地解释机械剪板机的原理。

1. 机械剪切的基本原理机械剪切是指利用力的切割方式，通过施加巨大的剪切力将板材剪开。

机械剪切过程涉及到以下几个基本原理：•材料的强度和硬度：机械剪切需要施加足够大的力量才能切割板材，因此材料的强度和硬度对于机械剪切的可行性起着重要作用。

•剪切力的施加：机械剪切机通过将压力转化为剪切力，使两个切割刀片快速接合并施加剪切力，实现板材的切割。

2. 机械剪板机的工作原理机械剪板机是一种专门用于将板材进行切割的机械设备，它的工作原理包括以下几个关键步骤：1.上刀和下刀的协同工作：机械剪板机配备了上刀和下刀，它们之间通过一组齿轮机构相互配合工作。

上刀和下刀同时向板材施加压力，使其夹持住待切割的板材。

2.剪切力的施加：在上述协同工作的同时，机械剪板机通过一个液压系统或气压系统施加剪切力。

这种力量使得上刀和下刀快速接合并施加剪切力于板材上。

3.板材的切割：上刀和下刀施加的剪切力使得板材被切割，两片切割后的板材分离。

3. 机械剪板机的优势与应用机械剪板机作为常见的制板设备，具有以下几个优势：•高效性：机械剪板机能够快速准确地切割板材，提高生产效率。

•切割质量：机械剪板机通过施加剪切力，能够实现平整的切割边缘，提高切割质量。

•适用性广：机械剪板机适用于各种不同材料和板厚的切割需求。

机械剪板机的应用领域广泛，包括但不限于以下几个方面：•金属制造业：机械剪板机广泛应用于金属加工产业，用于切割金属板材。

•建筑业：机械剪板机可以用于切割建筑材料，如铝板、钢板等。

•汽车制造业：机械剪板机可用于汽车制造中的板材切割，如车身板材等。

以上是对机械剪板机原理的简要介绍，希望能够帮助读者更好地理解这一设备的工作原理和应用场景。

机械剪板机在工业生产中的重要性不言而喻，其高效性和切割质量能够为各行各业的制造领域带来巨大的便利。

机械剪板机原理
机械剪板机是一种常用于金属加工行业的设备，用于剪切金属板材。

其原理如下：
机械剪板机主要由底座、上下刀片、刀座、上下压力梁、传动机构等组成。

工作时，将待剪切的金属板材放在剪切机的工作台上。

操作人员通过电气控制系统将机械剪板机的刀片关闭，使其靠近金属板材。

传动机构提供动力，通过电机或液压马达带动上压力梁向下运动，使上刀片向下施加压力，将金属板材剪切。

底座上的下刀片与上刀片相匹配，固定在刀座上。

当上压力梁向下施加压力时，上刀片与下刀片夹紧金属板材，并通过剪切力将金属板材切割成所需尺寸。

剪切时，切割线上方的金属板材受到上刀片的撕拉作用，切割线下方的金属板材受到下刀片的压力。

刀片与金属板材的接触面积较小，从而减小了切割阻力，提高了工作效率。

经过切割后，操作人员通过电气控制系统将机械剪板机的刀片打开，使其远离金属板材。

最后，工作台上的剪切好的金属板材被取下。

机械剪板机原理简单，使用方便，适用于剪切各种金属板材，
例如冷轧板、热轧板、不锈钢板等。

它在金属加工行业中广泛应用，如机械制造、建筑、汽车制造等。

剪板机剪切机械安全规程剪板机，顾名思义就是一种用于剪切金属板材的机械设备。

能够对金属板材进行快速、准确的剪切操作，广泛应用于制造业、建筑业等领域。

虽然剪板机的使用方便高效，但是在操作过程中需要严格遵守剪切机械安全规程，以确保人身安全和设备的正常运行。

剪切机械安全规程是指在使用剪板机时需要遵守的一系列安全操作规范。

以下是我对剪切机械安全规程的评估和总结：评估一：基本操作安全在操作剪板机时，首先需要确保工作区域的安全。

工作区域应该干净整洁，没有杂物和障碍物，以确保操作时的安全性和高效性。

其次，在使用剪板机之前，操作员应该熟悉机器的基本结构和操作方法，并需要进行必要的保养和检查，确保机器的正常运行状态。

评估二：个人防护措施为了保护操作员的人身安全，剪板机操作时需要佩戴必要的个人防护装备，如安全帽、护目镜、手套和防护服等。

这些防护装备能够有效地减少事故发生时的伤害程度，并提高操作员的安全意识。

此外，在操作剪板机时，操作员应保持专注和警觉，避免分心或疲劳操作。

评估三：机器安全保护剪板机的安全保护装置起着至关重要的作用。

在操作剪板机之前，应确保所有安全装置完好，并进行必要的调整和测试，以确保其正常运行。

常见的安全装置包括刀口护盖、压料装置和刀口周围的防护网等。

这些安全装置能够有效地防止操作人员的手部或其他部位被剪切刀具伤害，减少操作人员的事故风险。

评估四：操作规范在操作剪板机时，需要按照操作规范进行操作。

具体来说，操作员应按照规程准确设置剪切长度、剪切角度和剪切速度等参数，以确保剪切的准确性和稳定性。

此外，在剪切过程中，操作员应根据需要采取必要的保护措施，避免剪切过程中出现杂质或异常情况，确保操作的平稳进行。

综上所述，剪板机的安全操作规程对于保护人身安全和设备正常运行非常重要。

如果能够严格遵守剪切机械安全规程，可以减少事故风险，提高工作效率。

因此，每位剪板机操作者都应该对剪切机械安全规程有全面、深刻而灵活的理解，并将其应用于实际操作中，确保剪板机的安全运行和操作人员的健康。
