软性印刷电路板SMT制程介绍

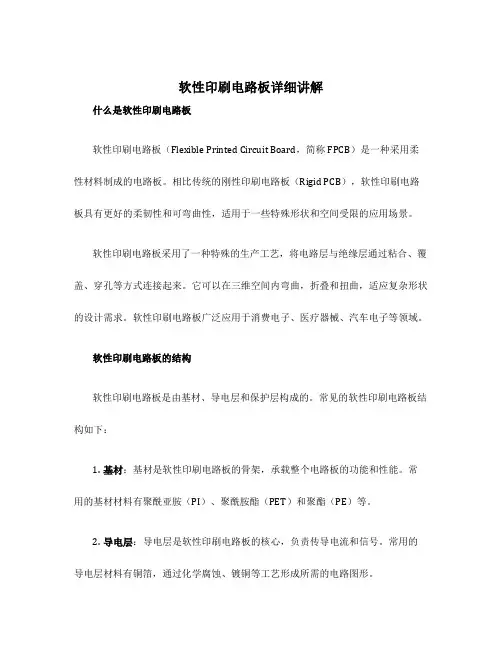

软性印刷电路板详细讲解什么是软性印刷电路板软性印刷电路板（Flexible Printed Circuit Board，简称FPCB）是一种采用柔性材料制成的电路板。

相比传统的刚性印刷电路板（Rigid PCB），软性印刷电路板具有更好的柔韧性和可弯曲性，适用于一些特殊形状和空间受限的应用场景。

软性印刷电路板采用了一种特殊的生产工艺，将电路层与绝缘层通过粘合、覆盖、穿孔等方式连接起来。

它可以在三维空间内弯曲，折叠和扭曲，适应复杂形状的设计需求。

软性印刷电路板广泛应用于消费电子、医疗器械、汽车电子等领域。

软性印刷电路板的结构软性印刷电路板是由基材、导电层和保护层构成的。

常见的软性印刷电路板结构如下：1.基材：基材是软性印刷电路板的骨架，承载整个电路板的功能和性能。

常用的基材材料有聚酰亚胺（PI）、聚酰胺酯（PET）和聚酯（PE）等。

2.导电层：导电层是软性印刷电路板的核心，负责传导电流和信号。

常用的导电层材料有铜箔，通过化学腐蚀、镀铜等工艺形成所需的电路图形。

3.保护层：保护层用于保护导电层，防止其被外界物质和环境腐蚀。

常见的保护层材料有聚酰亚胺（PI）、聚酰胺酯（PET）等。

保护层还可以选择有机硅胶等材料来提高软性印刷电路板的耐热性和阻燃性能。

软性印刷电路板的结构灵活多样，可以根据实际需求设计符合特定应用场景的电路板结构。

软性印刷电路板的制造工艺软性印刷电路板的制造工艺相对复杂，一般包括以下步骤：1.基材准备：选择合适的基材，常用的基材包括聚酰亚胺（PI）、聚酰胺酯（PET）等。

根据设计要求，将基材裁切成所需的尺寸和形状。

2.导电层制备：将铜箔粘贴在基材上，通过化学腐蚀、镀铜等工艺形成所需的电路图形。

在此过程中，还需要进行光刻、蚀刻等步骤，以形成电路层。

3.堆叠与粘合：将导电层和保护层进行堆叠，使用粘合剂将它们固定在一起。

堆叠和粘合的过程需要控制温度、压力和湿度等参数，以确保层与层之间的粘合质量。

SMT工艺流程及各流程分析介绍SMT（Surface Mount Technology）是一种表面贴装技术，也是现代电子制造中常用的一种组装技术。

与传统的TH（Through-hole）技术相比，SMT技术具有体积小、重量轻、生产效率高等优势。

下面将介绍SMT工艺流程及各流程的分析。

1.基板准备：首先是基板的准备工作。

这包括选择合适的基板、清洗基板表面、涂覆焊膏以及插装电子元件等。

准备工作的质量将直接影响后续工艺的效果。

选择合适的基板可以提高组装的可靠性和性能，清洗基板表面可以去除污染物，确保焊接质量，涂覆焊膏则可以提供焊接所需的金属材料，插装电子元件则是整个工艺中最重要的一步。

2.贴装：在基板准备完成后，将电子元件按照设计要求贴在基板上。

这一步骤主要包含自动贴装和手工贴装两种方式。

自动贴装主要通过贴装机器实现，速度快且精确度高；手工贴装则是针对那些无法通过自动贴装实现的元件。

贴装的精度将直接影响电子元件的位置准确度和性能。

3.焊接：焊接是将电子元件牢固地固定在基板上的过程。

在SMT工艺中，主要采用的是回流焊接技术。

回流焊接通过加热焊膏使焊膏融化，并将焊膏与电子元件及基板上的焊盘连接起来。

焊接的质量将直接影响到电子元件与基板之间的连接可靠性。

4.清洁：焊接完成后，需要对焊接过程中产生的残留物进行清洁。

这些残留物包括焊剂、焊渣等。

清洁工作可以确保焊接后的产品质量，以及延长电子元件的使用寿命。

5.检测：最后一步是对组装完的产品进行检测。

这对于保证产品品质、发现潜在问题至关重要。

检测的方式包括目视检查、自动光学检测和功能性测试等。

通过检测可以及时发现问题并进行修复，避免对整个批量产品造成影响。

综上所述，SMT工艺流程包括基板准备、贴装、焊接、清洁和检测。

每个步骤都十分重要，对整个工艺流程的质量与效果有着直接影响。

合理的工艺流程可以提高生产效率、减少成本、提高产品质量，因此，企业在实施SMT工艺时应注重每个步骤的细节，确保每个环节的顺利进行。

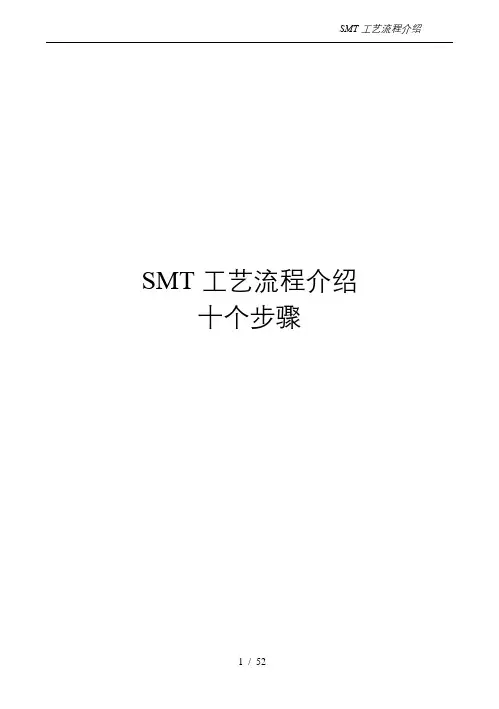

SMT工艺流程介绍十个步骤目录第一步：制程设计 (3)第二步：测试设计 (8)第三步：焊锡材料 (14)第四步：印刷 (19)第五步：黏着剂/环氧基树脂和点胶 (23)第六步：组件着装 (29)第七步：焊接 (33)第八步：清洗 (38)第九步：测试与检验 (42)第十步：重工与整修 (48)第一步：制程设计表面黏着组装制程，特别是针对微小间距组件，需要不断的监视制程，及有系统的检视。

举例说明，在美国，焊锡接点质量标准是依据IPC-A-620及国家焊锡标准ANSI / J-STD-001。

了解这些准则及规范后，设计者才能研发出符合工业标准需求的产品。

量产设计量产设计包含了所有大量生产的制程、组装、可测性及可靠性，而且是以书面文件需求为起点。

一份完整且清晰的组装文件，对从设计到制造一系列转换而言，是绝对必要的也是成功的保证。

其相关文件及CAD数据清单包括材料清单(BOM)、合格厂商名单、组装细节、特殊组装指引、PC板制造细节及磁盘内含Gerber数据或是IPC-D-350程序。

在磁盘上的CAD数据对开发测试及制程冶具，及编写自动化组装设备程序等有极大的帮助。

其中包含了X-Y轴坐标位置、测试需求、概要图形、线路图及测试点的X-Y坐标。

PCB品质从每一批货中或某特定的批号中，抽取一样品来测试其焊锡性。

这PC板将先与制造厂所提供的产品数据及IPC上标定的质量规范相比对。

接下来就是将锡膏印到焊垫上回焊，如果是使用有机的助焊剂，则需要再加以清洗以去除残留物。

在评估焊点的质量的同时，也要一起评估PC板在经历回焊后外观及尺寸的反应。

同样的检验方式也可应用在波峰焊锡的制程上。

组装制程发展这一步骤包含了对每一机械动作，以肉眼及自动化视觉装置进行不间断的监控。

举例说明，建议使用雷射来扫描每一PC板面上所印的锡膏体积。

在将样本放上表面黏着组件(SMD) 并经过回焊后，品管及工程人员需一一检视每组件接脚上的吃锡状况，每一成员都需要详细纪录被动组件及多脚数组件的对位状况。

smt基本工艺流程
《SMT基本工艺流程》
SMT（Surface Mount Technology）是一种电子元件的表面贴装技术，它的工艺流程包括以下几个基本步骤。

1. 印刷粘合剂：首先在PCB（Printed Circuit Board）上印刷一层粘合剂，用于固定电子元件。

2. 贴装元件：接下来是贴装电子元件，这些元件通过自动化设备被粘贴到PCB上，包括电阻、电容、IC等元件。

3. 固化：这些粘贴在PCB上的元件需要被固化，通常是通过传送带将PCB送入烤箱中进行加热，使得粘合剂固化。

4. 焊接：接下来是焊接步骤，通过波峰焊或热风焊的方式，将元件与PCB焊接在一起，形成稳固的连接。

5. 清洗：最后进行清洗工艺，将PCB上的残余粘合剂和焊接剂清洗干净，以确保加工完成的PCB表面光洁。

以上就是SMT基本工艺流程的主要步骤，通过这些步骤可以实现电子元件的快速生产和贴装，是现代电子制造中不可缺少的一环。

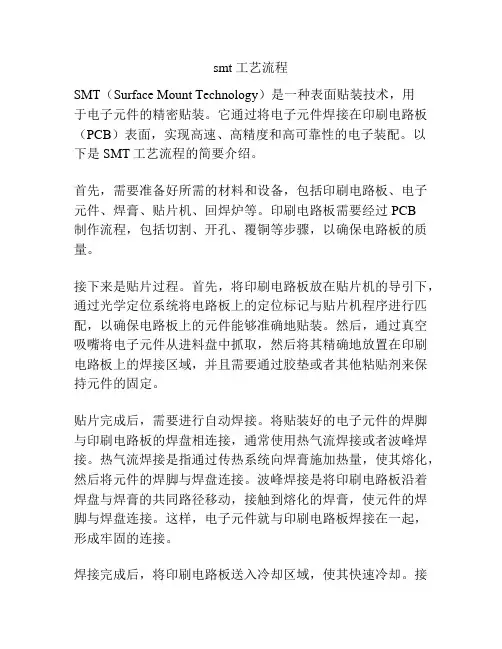

smt 工艺流程SMT（Surface Mount Technology）是一种表面贴装技术，用于电子元件的精密贴装。

它通过将电子元件焊接在印刷电路板（PCB）表面，实现高速、高精度和高可靠性的电子装配。

以下是SMT工艺流程的简要介绍。

首先，需要准备好所需的材料和设备，包括印刷电路板、电子元件、焊膏、贴片机、回焊炉等。

印刷电路板需要经过PCB制作流程，包括切割、开孔、覆铜等步骤，以确保电路板的质量。

接下来是贴片过程。

首先，将印刷电路板放在贴片机的导引下，通过光学定位系统将电路板上的定位标记与贴片机程序进行匹配，以确保电路板上的元件能够准确地贴装。

然后，通过真空吸嘴将电子元件从进料盘中抓取，然后将其精确地放置在印刷电路板上的焊接区域，并且需要通过胶垫或者其他粘贴剂来保持元件的固定。

贴片完成后，需要进行自动焊接。

将贴装好的电子元件的焊脚与印刷电路板的焊盘相连接，通常使用热气流焊接或者波峰焊接。

热气流焊接是指通过传热系统向焊膏施加热量，使其熔化，然后将元件的焊脚与焊盘连接。

波峰焊接是将印刷电路板沿着焊盘与焊膏的共同路径移动，接触到熔化的焊膏，使元件的焊脚与焊盘连接。

这样，电子元件就与印刷电路板焊接在一起，形成牢固的连接。

焊接完成后，将印刷电路板送入冷却区域，使其快速冷却。

接下来进行组装和测试。

组装是指将电子元件的引脚与印刷电路板上的其他电路相连接，通常通过通孔连接或者焊接连接。

测试是对组装好的电路板进行全面的功能测试和质量检验，以确保电路板的功能正常，质量合格。

最后，进行清洗和包装。

清洗是为了去除表面残留的焊膏或其他污染物，以提高电路板的可靠性和稳定性。

包装是将组装和测试完成的电路板进行包装，以便于运输和存储。

整个SMT工艺流程是一个高度自动化和精密的过程，需要配备先进的设备和经验丰富的操作人员。

它极大地提高了电子元件的贴装速度和贴装精度，促进了电子行业的发展。

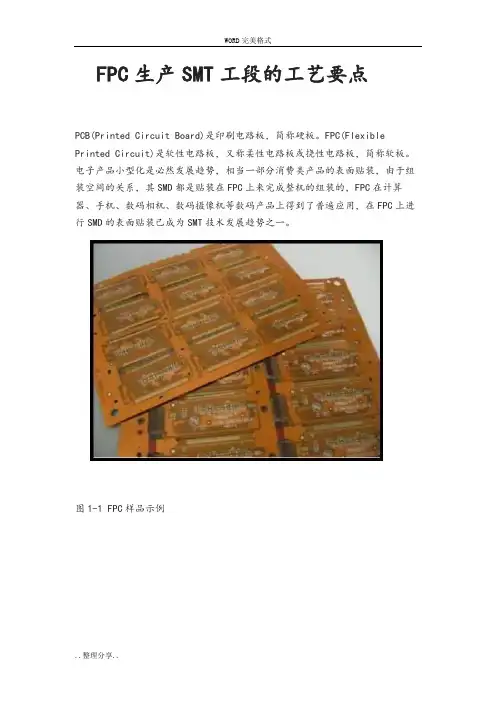

FPC生产SMT工段的工艺要点PCB(Printed Circuit Board)是印刷电路板，简称硬板。

FPC(Flexible Printed Circuit)是软性电路板，又称柔性电路板或挠性电路板，简称软板。

电子产品小型化是必然发展趋势，相当一部分消费类产品的表面贴装，由于组装空间的关系，其SMD都是贴装在FPC上来完成整机的组装的，FPC在计算器、手机、数码相机、数码摄像机等数码产品上得到了普遍应用，在FPC上进行SMD的表面贴装已成为SMT技术发展趋势之一。

图1-1 FPC样品示例图1-2 带金属加强板的FPC样品示例FPC表面SMT的工艺要求与传统硬板PCB的SMT解决方案有很多不同之处，要想做好FPC的SMT工艺，最重要的就是定位了。

因为FPC板子的硬度不够，较柔软，如果不使用专用载板，就无法完成固定和传输，也就无法完成印刷、贴片、过炉等基本SMT工序。

下面就FPC SMT生产中关于FPC的预处理、固定、印刷、贴片、回流焊、测试、检验、分板等工序的工艺要点分别详述。

一．FPC的预处理FPC板子较柔软，出厂时一般不是真空包装，在运输和存储过程中易吸收空气中的水分，需在SMT投线前作预烘烤处理，将水分缓慢强行排出。

否则，在回流焊接的高温冲击下，FPC吸收的水分快速气化变成水蒸气突出FPC，易造成FPC分层、起泡等不良。

预烘烤条件一般为温度80-100℃时间4-8小时，特殊情况下，可以将温度调高至125℃以上，但需相应缩短烘烤时间。

烘烤前，一定要先作小样试验，以确定FPC是否可以承受设定的烘烤温度，也可以向FPC制造商咨询合适的烘烤条件。

烘烤时，FPC堆叠不能太多，10-20PNL比较合适，有些FPC制造商会在每PNL之间放一张纸片进行隔离，需确认这张隔离用的纸片是否能承受设定的烘烤温度，如果不能需将隔离纸片抽掉以后，再进行烘烤。

烘烤后的FPC应该没有明显的变色、变形、起翘等不良，需由IPQC抽检合格后才能投线。

SMT基本生产工艺流程SMT（表面贴装技术）是一种电子元器件的生产工艺，常用于制造电子产品，如手机、电脑等。

下面是SMT基本生产工艺的流程。

1.前期准备：在开始SMT生产前，需要准备好所需的原材料和设备。

原材料包括电子元器件、基板、锡膏等，设备包括贴片机、回流焊接炉、检测设备等。

2. PCB制备：PCB（Printed Circuit Board）是电子产品的基板，生产SMT产品前需要先制备好PCB。

制备PCB的过程包括设计电路原理图、绘制PCB图纸、切割PCB板材、打孔、去毛刺等工艺。

3.贴片（分为拆带、贴装、复验三个步骤）：a.拆带：电子元器件常被装在胶带上，首先需要将胶带拆除，将元器件一颗颗分开，以便后续贴装。

b.贴装：使用贴片机将元器件精确地贴在PCB的指定位置上。

贴片机将吸取元件，通过精确控制的机械臂将元件放置在PCB上。

贴片机可以一次性完成多个元器件的贴装。

c.复验：贴装之后，需要对贴片效果进行检验。

主要检查贴片的位置是否正确、锡球是否完好、有无拍打变形等。

4.回流焊接：回流焊接是将贴装的电子元器件与PCB焊接在一起的过程。

焊接过程中使用的材料是锡膏。

将PCB送入回流焊接炉中，通过升温和冷却的过程，将锡膏融化并与PCB和元件焊接在一起。

回流焊接质量的好坏对产品性能有着重要影响。

5.清洁：焊接完成后，PCB上可能留有焊渣和污渍。

需要进行清洗，以确保焊接点的质量。

常用的清洗方法包括水洗、蒸馏水清洗以及有机溶剂清洗等。

6.电测试：清洗完成后，需要进行电测试，以验证电路的连通性和功能是否正常。

电测试设备会对每个焊点进行测试，确保焊接质量符合要求。

7.修复：在电测试过程中，可能会发现焊接质量不合格的焊点。

需要将这些焊点进行修复，通常是通过重新焊接或者补焊的方式。

8.终检和包装：终检是对整个产品的外观和性能进行检查。

合格后，产品会进行包装，以便运输和销售。

这是SMT基本生产工艺的流程。

每个步骤都非常重要，对于产品质量和性能有着直接影响。

软性印刷电路板简介1软板(FLEXIBLE PRINTED CIRCUIT)简介以俱挠性之基材制成之印刷电路板具有体积小重量轻可做3D 立体组装及动态挠曲等优。

2. 基本材料2.1. 铜箔基材COPPER CLAD LAMINATE由铜箔+胶+基材组合而成亦有无胶基材亦即仅铜箔+基材其价格较高在目前应用上较少除非特殊需求。

2.1.1. 铜箔Copper Foil在材料上区分为压延铜(ROLLED ANNEAL Copper Foil)及电解铜(ELECTRO DEPOSITED Copper Foil)两种在特性上来说压延铜之机械特性较佳有挠折性要求时大部分均选用压延铜厚度上则区分为1/2oz (0.7mil) 1oz 2oz 等三种一般均使用1oz。

2.1.2. 基材Substrate在材料上区分为PI (Polymide ) Film 及PET (Polyester) Pilm 两种PI 之价格较高但其耐燃性较佳PET 价格较低但不耐热因此若有焊接需求时大部分均选用PI 材质厚度上则区分为1mil 2mil 两种。

2.1.3. 胶Adhesive胶一般有Acrylic 胶及Expoxy 胶两种最常使用Expoxy 胶厚度上由0.4~1mil 均有一般使用1mil 胶厚2.2. 覆盖膜Coverlay覆盖膜由基材+胶组合而成其基材亦区分为PI 与PET 两种视铜箔基材之材质选用搭配之覆盖膜覆盖膜之胶亦与铜箔基材之胶相同厚度则由0.5~1.4mil。

2.3. 补强材料Stiffener软板上局部区域为了焊接零件或增加补强以便安装而另外压合上去之硬质材料。

2.3.1. 补强胶片区分为PI 及PET 两种材质2.3.2. FR4 为Expoxy 材质2.3.3. 树脂板一般称尿素板补强材料一般均以感压胶PRESSURE SENSITIVE ADHESIVE 与软板贴合但PI 补强胶片则均使用热熔胶(Thermosetting)压合。

软性印刷电路板简介1. 软板(FLEXIBLE PRINTED CIRCUIT)简介以俱挠性之基材制成之印刷电路板具有体积小重量轻可做3D 立体组装及动态挠曲等优。

2. 基本材料2.1. 铜箔基材COPPER CLAD LAMINATE由铜箔+胶+基材组合而成亦有无胶基材亦即仅铜箔+基材其价格较高在目前应用上较少除非特殊需求。

2.1.1. 铜箔Copper Foil 在材料上区分为压延铜(ROLLED ANNEAL Copper Foil)及电解铜(ELECTRO DEPOSITED Copper Foil)两种在特性上来说压延铜之机械特性较佳有挠折性要求时大部分均选用压延铜厚度上则区分为1/2oz (0.7mil) 1oz 2oz 等三种一般均使用1oz。

2.1.2. 基材Substrate在材料上区分为PI (Polymide ) Film 及PET (Polyester) Pilm 两种PI 之价格较高但其耐燃性较佳PET 价格较低但不耐热因此若有焊接需求时大部分均选用PI 材质厚度上则区分为1mil 2mil 两种。

2.1.3. 胶Adhesive胶一般有Acrylic 胶及Expoxy 胶两种最常使用Expoxy 胶厚度上由0.4~1mil 均有一般使用1mil 胶厚2.2. 覆盖膜Coverlay覆盖膜由基材+胶组合而成其基材亦区分为PI 与PET 两种视铜箔基材之材质选用搭配之覆盖膜覆盖膜之胶亦与铜箔基材之胶相同厚度则由0.5~1.4mil。

2.3. 补强材料Stiffener软板上局部区域为了焊接零件或增加补强以便安装而另外压合上去之硬质材料。

2.3.1. 补强胶片区分为PI 及PET 两种材质2.3.2. FR4 为Expoxy 材质2.3.3. 树脂板一般称尿素板补强材料一般均以感压胶PRESSURE SENSITIVE ADHESIVE 与软板贴合但PI 补强胶片则均使用热熔胶(Thermosetting)压合。
