-004-北京科技大学

全国高校工业设计研究生招生专业集合清华大学 080 美术学院 050404 设计艺术学 01 设计艺术与应用研究(院系所)44北京理工大学 010 设计艺术学院 050404 设计艺术学 01 工业设计(专业)95北京科技大学 004 机械工程学院 050404 设计艺术学 02 产品创新设计(专业)8北京科技大学 004 机械工程学院 050404 设计艺术学 03 人因工程与虚拟设计(专业)8北京科技大学 004 机械工程学院 050404 设计艺术学 06 计算机辅助工业设计(专业)8北京服装学院 000 不区分院系所 050404 设计艺术学 16 信息产品设计及发展趋势研究(专业)37北京服装学院 000 不区分院系所 050404 设计艺术学 17 产品数字化设计方法研究(专业)37北京服装学院 000 不区分院系所 050404 设计艺术学 18 产品人机界面研究(专业)37中央美术学院 008 设计学院 050404 设计艺术学 07 产品设计研究中央美术学院 008 设计学院 050404 设计艺术学 08 产品设计研究天津科技大学 007 艺术设计学院 050404 设计艺术学 03 工业产品设计(专业) 10天津工业大学 006 艺术设计学院 050404 设计艺术学 05 工业产品设计与形态研究(院系所)30天津美术学院 010 工业设计系 050404 设计艺术学 01 工业产品设计与理论研究河北工业大学 023 建筑与艺术设计学院 050404 设计艺术学 03 产品开发与设计(专业)15河北科技大学 000 不区分院系所 050404 设计艺术学 04 工业设计及理论(专业)10鲁迅美术学院 011 工业设计系 050404 设计艺术学 08 工业产品设计方法研究吉林大学 104 艺术学院 050404 设计艺术学 01 工业设计与研究(专业)21吉林大学 402 汽车工程学院 050404 设计艺术学 01 车身最佳气动外型设计(专业)2吉林大学 402 汽车工程学院 050404 设计艺术学 02 产品造型设计(专业)2东北林业大学 006 材料科学与工程学院 050404 设计艺术学 01 家具设计与研究同济大学 010 建筑与城市规划学院 050404 设计艺术学 02 产品设计上海交通大学 200 媒体与设计学院 050404 设计艺术学 00 不区分研究方向华东理工大学 009 文化艺术学院 050404 设计艺术学 01 工业设计(专业)25东华大学 008 服装学院·艺术设计学院 050404 设计艺术学 06 产品系统设计与研究(专业)65东华大学 008 服装学院·艺术设计学院 050404 设计艺术学 08 产品开发与设计（机械学院）(专业)65 东南大学 013 人文学院 050404 设计艺术学 04 工业设计东南大学 024 艺术学系 050404 设计艺术学 03 工业设计研究南京航空航天大学 005 机电学院 050404 设计艺术学 01 产品设计及理论(院系所)215南京航空航天大学 005 机电学院 050404 设计艺术学 02 人机工程研究(院系所)215南京航空航天大学 005 机电学院 050404 设计艺术学 05 数字化产品开发与设计(院系所)215南京理工大学 001 机械工程学院 050404 设计艺术学 01 现代工业产品造型设计及理论(院系所)300 中国矿业大学 019 艺术与设计学院 050404 设计艺术学 04 工业设计江南大学 001 设计学院 050404 设计艺术学 01 产品设计(专业)72江南大学 001 设计学院 050404 设计艺术学 06 工业设计及理论(专业)72南京林业大学 004 木材工业学院 050404 设计艺术学 03 工业产品设计及理论(专业)26南京艺术学院 004 设计学院 050404 设计艺术学 10 工业设计艺术(专业)42浙江大学 040 人文学院 050404 设计艺术学 00 不区分研究方向浙江大学 210 计算机与软件学院 050404 设计艺术学 00 不区分研究方向浙江理工大学 005 艺术与设计学院 050404 设计艺术学 14 工业设计实践与研究中国美术学院 014 工业设计系 050404 设计艺术学 22 工业设计与理论研究合肥工业大学 000 不区分院系所 050404 设计艺术学 05 工业产品造型设计及理论(专业)30福州大学 017 工艺美术学院 050404 设计艺术学 03 工业造型设计福建师范大学 010 美术学院 050404 设计艺术学 04 工业造型艺术设计研究景德镇陶瓷学院 001 设计艺术学院 050404 设计艺术学 07 工业产品设计与形态研究景德镇陶瓷学院 001 设计艺术学院 050404 设计艺术学 08 工业产品的开发与研究山东大学 041 机械工程学院 050404 设计艺术学 01 产品设计(专业)13郑州轻工业学院 007 艺术设计学院 050404 设计艺术学 01 工业设计方法及应用研究(专业)12武汉大学 209 城市设计学院 050404 设计艺术学 01 产品设计与设计管理方向华中科技大学 100 机械学院 050404 设计艺术学 01 现代工业产品造型设计(专业)12华中科技大学 100 机械学院 050404 设计艺术学 02 产品设计中的人机工程学(专业)12华中科技大学 100 机械学院 050404 设计艺术学 06 交通工具造型设计(专业)12武汉科技大学 001 机械自动化学院 050404 设计艺术学 01 工业设计(专业)2中国地质大学(武汉) 202 机械与电子工程学院 050404 设计艺术学 01 工业造型设计(院系所)53中国地质大学(武汉) 202 机械与电子工程学院 050404 设计艺术学 02 工业设计史研究(院系所)53 武汉理工大学 005 艺术与设计学院 050404 设计艺术学 02 工业设计及其史论(专业)61湖北工业大学 080 艺术设计学院 050404 设计艺术学 01 工业设计(院系所)50中南大学 007 艺术学院 050404 设计艺术学 01 产品设计与战略研究(专业)18广州美术学院 007 设计学院 050404 设计艺术学 03 工业产品设计四川大学 105 艺术学院 050404 设计艺术学 06 工业设计(专业)26四川美术学院 008 工业设计系 050404 设计艺术学 32 工业设计昆明理工大学 005 机电工程学院 050404 设计艺术学 01 产品艺术设计(专业)35西安交通大学 001 机械工程学院 050404 设计艺术学 01 物人关系（含产品设计、多媒体网页、人机界(专业)8西北工业大学 005 机电学院 050404 设计艺术学 01 产品造型设计(专业)5西北工业大学 005 机电学院 050404 设计艺术学 04 计算机辅助工业设计（CAID）(专业)5陕西科技大学 006 设计学院 050404 设计艺术学 01 工业设计与设计管理(专业)30西安工程科技学院 002 机电学院 050404 设计艺术学 01 产品艺术造型设计理论与方法研究(专业)4 西安工程科技学院 002 机电学院 050404 设计艺术学 02 计算机辅助工业设计(专业)4南昌大学 005 艺术与设计学院 050404 设计艺术学 02 产品设计研究(专业)27上海大学 021 数码艺术学院 050404 设计艺术学 03 工业造型设计(专业) 40湖南大学 008 设计艺术学院 050400 艺术学 01 设计艺术学(专业)40天津大学 001 机械工程学院 080220 工业设计 01 01080220东南大学 002 机械工程系 080220 工业设计 01 产品设计与产品可靠性东南大学 002 机械工程系 080220 工业设计 02 虚拟设计与设计可视化东南大学 002 机械工程系 080220 工业设计 03 计算机辅助工业设计&概念设计合肥工业大学 000 不区分院系所 080222 工业设计 01 工业设计理论与方法(专业)8合肥工业大学 000 不区分院系所 080222 工业设计 02 设计符号学及界面研究合肥工业大学 000 不区分院系所 080222 工业设计 03 计算机辅助工业设计华南理工大学 001 机械工程学院 080220 工业设计 01 设计理论研究(专业)3西南交通大学 018 艺术与传播学院 080222 工业设计 01 交通工具设计研究(专业)12西南交通大学 018 艺术与传播学院 080222 工业设计 02 公共设施设计研究西南交通大学 018 艺术与传播学院 080222 工业设计 03 轻工业产品设计研究西北工业大学 005 机电学院 080221 工业设计 01 计算机辅助工业设计(专业)8西北工业大学 005 机电学院 080221 工业设计 02 产品数字化艺术及设计西北工业大学 005 机电学院 080221 工业设计 03 电脑辅助艺术设计西安理工大学 003 机械与精密仪器学院 080221 工业设计 01 实体造型与仿真技术(专业)10西安理工大学 003 机械与精密仪器学院 080221 工业设计 02 概念设计与造型仿真西安理工大学 010 艺术与设计学院 080221 工业设计 01 产品造型设计理论与实践(专业)5。

中国共产党的思想旗帜
吕直
【期刊名称】《北京科技大学学报：社会科学版》
【年(卷),期】1996(000)004
【总页数】4页(P9-12)
【作者】吕直
【作者单位】北京科技大学文法学院
【正文语种】中文
【中图分类】D24
【相关文献】
1.高擎习近平新时代中国特色社会主义思想伟大旗帜——中国共产党第十九次全国代表大会巡礼 [J], 秦杰;邹声文;张旭东;
2.高擎习近平新时代中国特色社会主义思想伟大旗帜——中国共产党第十九次全国代表大会巡礼 [J], 秦杰;邹声文;张旭东;
3.新时代中国共产党人的思想旗帜——读《习近平谈治国理政》 [J], 黄坤明;
4.高扬新时代中国共产党人的思想旗帜 [J], 《求是》杂志编辑部
5.“三个代表”:中国共产党新的伟大旗帜——兼论中国共产党指导思想发展变化的基本规律 [J], 范明
因版权原因，仅展示原文概要，查看原文内容请购买。

同声传译中的积累——成长为优秀译员的必由之路
白秋梅
【期刊名称】《中美英语教学》
【年(卷),期】2007(004)005
【摘要】在同声传译过程中，积累是所有理解和表达的基础。

本文通过作者的同传实践，着重探讨同声传译中词汇、知识、经验积累的重要性，指出积累是成长为一名优秀译员的必由之路。

【总页数】4页(P41-44)
【作者】白秋梅
【作者单位】北京科技大学外国语学院,北京100083
【正文语种】中文
【中图分类】H315.9
【相关文献】
1.常规同声传译的特点及译员所需具备的素质的探讨--基于日语同声传译的视点[J], 韦少敏
2.福建自贸区建设背景下同声传译口译员素质新探 [J], 孙文缘
3.学生译员同声传译中的工作记忆实验研究 [J], 李为
4.英汉同声传译信息损耗原因:基于会议口译员有提示回溯性访谈的研究 [J], 卢信朝;王立弟
5.论同声传译中的译员角色 [J], 刘林军
因版权原因，仅展示原文概要，查看原文内容请购买。

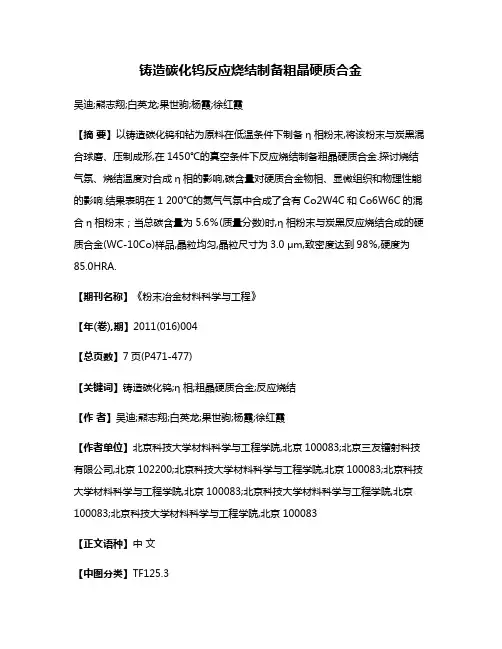

铸造碳化钨反应烧结制备粗晶硬质合金吴迪;熊志翔;白英龙;果世驹;杨霞;徐红霞【摘要】以铸造碳化钨和钻为原料在低温条件下制备η相粉末,将该粉末与炭黑混合球磨、压制成形,在1450℃的真空条件下反应烧结制备粗晶硬质合金.探讨烧结气氛、烧结温度对合成η相的影响,碳含量对硬质合金物相、显微组织和物理性能的影响.结果表明在1 200℃的氮气气氛中合成了含有Co2W4C和Co6W6C的混合η相粉末；当总碳含量为5.6％(质量分数)时,η相粉末与炭黑反应烧结合成的硬质合金(WC-10Co)样品,晶粒均匀,晶粒尺寸为3.0 μm,致密度达到98％,硬度为85.0HRA.【期刊名称】《粉末冶金材料科学与工程》【年(卷),期】2011(016)004【总页数】7页(P471-477)【关键词】铸造碳化钨;η相;粗晶硬质合金;反应烧结【作者】吴迪;熊志翔;白英龙;果世驹;杨霞;徐红霞【作者单位】北京科技大学材料科学与工程学院,北京100083;北京三友镭射科技有限公司,北京102200;北京科技大学材料科学与工程学院,北京100083;北京科技大学材料科学与工程学院,北京100083;北京科技大学材料科学与工程学院,北京100083;北京科技大学材料科学与工程学院,北京100083【正文语种】中文【中图分类】TF125.3粗晶硬质合金具有良好的耐磨性和较高的疲劳强度，广泛应用于矿山工具、冲压模具、石油钻采、硬面材料等领域。

根据德国粉末冶金协会制定的硬质合金WC晶粒的分级标准，粗晶硬质合金WC的晶粒尺寸为2.5~6.0 μm[1−3]。

制取粗晶WC的传统方法是先用WO3高温氢还原制取粗晶钨粉，再将粗晶 W 粉高温碳化制取粗晶WC粉。

采用这种方法生产的WC具有晶格缺陷少、微观应变小等优点[4−5]，但能源消耗大，而且制备的部分粗颗粒是小颗粒的团聚体，其在使用过程中会降低硬质合金的使用寿命。

因此降低成本，优化组织成为粗晶硬质合金的研究热点。

垃圾焚烧发电BOT项目价格构成与调整机制黄文雄;徐文龙;屈志云;云松【摘要】针对垃圾焚烧发电BOT项目中现行的垃圾处理服务费调价方法存在的成本信息不对称、缺乏促使项目公司提高生产效率的激励等缺陷,通过对垃圾焚烧发电BOT项目的收入和成本构成分析,建立了包括根据经营成本、项目静态投资、上网电价等3个不同因素的焚烧发电BOT项目价格调整方法体系,该价格调整体系引入生产效率增长率r和服务质量系数Q,有利于项目公司努力降低成本,提高垃圾焚烧服务质量,实现监管结果与垃圾处理服务费的关联,同时分析了此类项目的价格调整启动机制.%Aiming at the deficiency of service charge adjustment of BOT project for waste incineration-power generation, such as anisomerous cost information, lacking stimulation for prompting project company to improve production efficiency, based on income and cost component analysis of the BOT project, the price adjustment system of the project was built, which covered incineration operating cost, project static investment and power price. By introducing two parameters, growth rate of production efficiency and service quality coefficient, the price adjustment system could make project company to reduce costs, improve service quality of waste incineration, and associate incineration subsidy with regulatory results. At the same time, the price adjustment launching mechanism of such projects was analyzed.【期刊名称】《环境卫生工程》【年(卷),期】2011(019)004【总页数】4页(P1-4)【关键词】垃圾焚烧发电项目;BOT;垃圾处理服务费;价格调整【作者】黄文雄;徐文龙;屈志云;云松【作者单位】北京科技大学土木与环境工程学院,北京100083;中国城市建设研究院,北京 100029;中国城市建设研究院,北京100029;中国城市建设研究院,北京100029;中国城市建设研究院,北京100029【正文语种】中文【中图分类】F426.61;TU993垃圾焚烧发电项目具有投资大、技术复杂、风险高等特点。

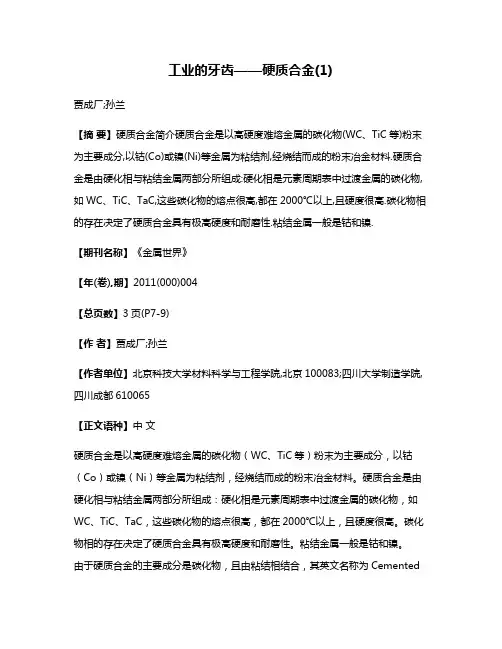

工业的牙齿——硬质合金(1)贾成厂;孙兰【摘要】硬质合金简介硬质合金是以高硬度难熔金属的碳化物(WC、TiC等)粉末为主要成分,以钴(Co)或镍(Ni)等金属为粘结剂,经烧结而成的粉末冶金材料.硬质合金是由硬化相与粘结金属两部分所组成:硬化相是元素周期表中过渡金属的碳化物,如WC、TiC、TaC,这些碳化物的熔点很高,都在2000℃以上,且硬度很高.碳化物相的存在决定了硬质合金具有极高硬度和耐磨性.粘结金属一般是钴和镍.【期刊名称】《金属世界》【年(卷),期】2011(000)004【总页数】3页(P7-9)【作者】贾成厂;孙兰【作者单位】北京科技大学材料科学与工程学院,北京100083;四川大学制造学院,四川成都610065【正文语种】中文硬质合金是以高硬度难熔金属的碳化物（WC、TiC等）粉末为主要成分，以钴（Co）或镍（Ni）等金属为粘结剂，经烧结而成的粉末冶金材料。

硬质合金是由硬化相与粘结金属两部分所组成：硬化相是元素周期表中过渡金属的碳化物，如WC、TiC、TaC，这些碳化物的熔点很高，都在2000℃以上，且硬度很高。

碳化物相的存在决定了硬质合金具有极高硬度和耐磨性。

粘结金属一般是钴和镍。

由于硬质合金的主要成分是碳化物，且由粘结相结合，其英文名称为CementedCarbide，也可以称为Hard Alloys。

硬质合金具有一系列优良性能，例如硬度、强度、韧性、耐磨、耐热性、耐腐蚀等，都很好，特别是其红硬性，即使是在1000℃下，硬度也很高，而且具有较高的抗弯强度。

硬质合金经常被称为“工业牙齿”，被广泛应用于机械、汽车、电子等多个领域。

可用作刀具材料，用于切削铸铁、耐热钢、不锈钢、高锰钢、工具钢、有色金属、玻璃、石材等。

硬质合金还可以用来制作采掘、凿岩、钻探等工具、测量量具、耐磨零件、汽缸衬里、喷嘴等。

20世纪30年代，德国科学家开发了一种新的合金，其成分为碳化钨粉末加上10%～20%的钴，合金的硬度仅次于金刚石，这就是世界上首创硬质合金。

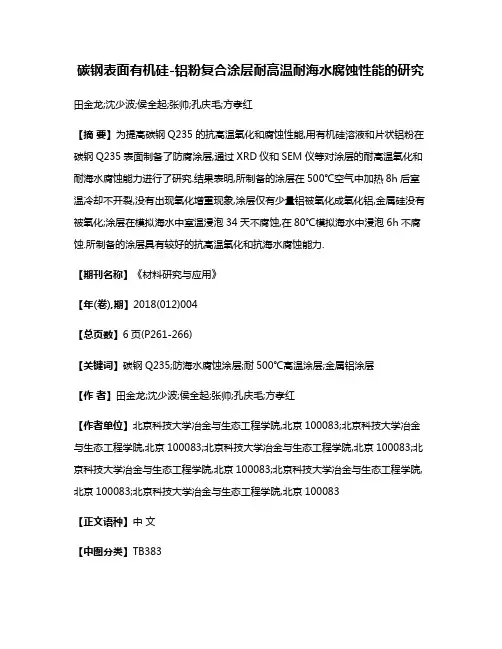

碳钢表面有机硅-铝粉复合涂层耐高温耐海水腐蚀性能的研究田金龙;沈少波;侯全起;张帅;孔庆毛;方孝红【摘要】为提高碳钢Q235的抗高温氧化和腐蚀性能,用有机硅溶液和片状铝粉在碳钢Q235表面制备了防腐涂层,通过XRD仪和SEM仪等对涂层的耐高温氧化和耐海水腐蚀能力进行了研究.结果表明,所制备的涂层在500℃空气中加热8h后室温冷却不开裂,没有出现氧化增重现象,涂层仅有少量铝被氧化成氧化铝,金属硅没有被氧化;涂层在模拟海水中室温浸泡34天不腐蚀,在80℃模拟海水中浸泡6h不腐蚀.所制备的涂层具有较好的抗高温氧化和抗海水腐蚀能力.【期刊名称】《材料研究与应用》【年(卷),期】2018(012)004【总页数】6页(P261-266)【关键词】碳钢Q235;防海水腐蚀涂层;耐500℃高温涂层;金属铝涂层【作者】田金龙;沈少波;侯全起;张帅;孔庆毛;方孝红【作者单位】北京科技大学冶金与生态工程学院,北京100083;北京科技大学冶金与生态工程学院,北京100083;北京科技大学冶金与生态工程学院,北京100083;北京科技大学冶金与生态工程学院,北京100083;北京科技大学冶金与生态工程学院,北京100083;北京科技大学冶金与生态工程学院,北京100083【正文语种】中文【中图分类】TB383在冶金、化工、火电、核电、交通运输和家电等行业，一些金属设备和金属管道经常发生腐蚀，尤其是这些设备中的高温部件，如燃烧器、加热器、高温蒸汽管道、发动机和发电机高温部件、汽车排气管和热交换器等，它们在高温和腐蚀介质的共同作用下会发生迅速腐蚀[1-7], 导致金属设备和金属管道力学性能恶化，给设备正常运行带来极大的安全隐患.近年因建筑高层化、金属构件大型化和环境的日益恶化等，造成腐蚀进一步加剧和维修困难[1].与其它耐高温防腐蚀方法相比，高温涂料以其大面积施工方便、成本低等优点而倍受广泛关注[2].目前，有人将改性的有机硅外加陶瓷填料如低熔点玻璃粉用于耐高温防腐蚀涂料的研究中[2,8].一般低温时有机硅起粘接作用，但在400～500 ℃时有机硅开始大量分解，这时低熔点玻璃粉开始熔化并取代有机硅作为新的高温粘接剂[2].我们研究了普碳钢表面多种有机硅-陶瓷填料复合涂层，结果发现，这种普碳钢表面复合涂层在500 ℃高温下能稳定存在，但将样品从高温炉中取出放在室温冷却的过程中，涂层就会开裂甚至脱落，这可能是陶瓷涂层和金属碳钢基体热膨胀系数差异较大造成的.考虑到金属铝和普碳钢热膨胀系数相近，本文研究了用铝粉取代陶瓷粉填料制备有机硅-铝粉复合涂层，考察了涂层耐500 ℃高温性能及耐室温和80 ℃模拟海水腐蚀的性能.1 试验部分1.1 试验材料和仪器1.1.1 试验材料基体钢片：直径25 mm、厚度3 mm的普碳钢Q235圆形钢片.先用粒径为10μm，88μm，65μm碳化硅砂纸打磨Q235普碳钢圆片至其表面无明显划痕，然后用乙醇溶液清洗掉试样表面的铁屑及灰尘，干燥后将其置于密封袋内封存备用.Q235钢片主要化学元素C，Si，Mn，S和P的质量分数分别为0.135%，0.178%，0.409%，0.037%，0.017%.片状铝粉：粒度为5～10 m,铝粉中含有少量金属硅，北京绿时顺风科技有限公司生产；有机硅溶液：北京绿时顺风科技有限公司生产；模拟海水：NaCl质量分数为3.5%的水溶液.1.1.2 仪器箱式电阻炉：型号SX2-5-12，天津市中环实验电炉有限公司生产.XRD仪：采用荷兰Panalytical公司的PW3040—X’Pert Pro XRD测试仪在常温下对涂层表面进行原位扫描，分析其物相组成.SEM仪：型号Zeiss Ultra 5，在涂层样品表面喷碳后，直接用SEM仪对涂层表面进行观察和能谱分析；在涂层样品热镶后，打磨出涂层截面并喷碳，然后用SEM仪对涂层截面进行观察和能谱分析.1.2 涂层制备将15 g铝粉置于装有20 mL有机硅溶液的100 mL烧杯中，加入磁力搅拌子，磁力搅拌30 min, 制得液体涂料.将此涂料装入高压喷枪的塑料小罐中，用喷枪常温喷涂在Q235钢片表面，制得涂层.将涂层在室温干燥8 h后进行性能测试. 1.3 性能测试1.3.1 涂层抗500℃空气氧化性能测试将箱式电阻炉温度升至500 ℃时，放入有涂层和无涂层的Q235钢片样品，放置一定时间后从炉内取出试样，冷却至室温，称重，以样品氧化增重速率V(O)表征试样的被氧化能力.V(O)值越小，说明试样抗氧化性能越好.V(O)值的计算公式如式(1).V(O)=(W1-W0)/(A·t)，(1)式(1)中W0和W1分别为加热前后试样的质量，g；A为试样面积，m2；t为高温氧化时间，h；V(O) 为氧化增重速率，g/(m2·h).1.3.2 涂层抗海水腐蚀测试根据国标 GB/T10834-1989船舶漆耐盐水性的测定，模拟海水全浸泡试验，测试涂层耐腐蚀性.将试样完全浸泡在室温或80 ℃的模拟海水溶液中，浸泡一定时间后将试样取出，洗去表面的腐蚀产物，根据试样单位面积和单位时间的失重率来计算试样的腐蚀速率V(F).V(F)值越小，说明试样抗海水腐蚀性能越好.V(F)值计算公式如式 (2)所示.V(F)=(W0-W1)/(A·t)，(2)式(2)中W0和W1分别为腐蚀前后Q235钢片试样的质量，g；A为试样面积，m2；t为盐水浸泡试样的时间，h；V(F)为腐蚀速率，g/(m2·h).2 试验结果及分析2.1 涂层抗500 ℃空气氧化性能无涂层样品在500 ℃加热不同时间的外观照片如图1所示.图1显示，加热1～8 h的钢片样品全部发黑.有涂层的Q235钢片样品在500 ℃加热不同时间的外观照片如图2所示.图2显示，有涂层的样品在加热后，其颜色仍是银白色的，没有受加热时间的影响.在500 ℃加热8 h的过程中，涂层颜色没有发生变化，涂层表面也未见任何裂纹与脱落.图 1 无涂层样品在500 ℃空气中加热不同时间的照片Fig.1 Photos of the sample free of coating heated in air at 500℃ for different time图 2 有涂层样品在500 ℃空气中加热不同时间后的照片Fig.2 Photos of the coated samples heated in air at 500℃ for different time样品在500 ℃空气中的氧化速率随加热时间的变化情况如图 3所示.由图3可知，在加热过程中无涂层样品一直是氧化增重的，但氧化增重速率随加热时间延长而逐渐降低.有涂层样品在加热过程中一直是减重的，但减重速率随加热时间延长而逐渐降低.这说明有涂层的样品没有被氧化，减重可能是因为涂层内水分逐渐挥发造成的.因此，涂层有一定的抗高温氧化能力和抗变色能力.图 3 氧化时间对样品在500 ℃空气中氧化速率的影响Fig.3 Effect of oxidation time on oxidation rate of sample in air at 500 ℃有涂层的原始样品表面和截面的扫描电镜图如图4所示.图4(a)显示，样品表面有起伏不平的扁平凸起，没有孔洞.图4(b)显示，涂层和碳钢基底之间结合紧密，看不到缝隙，涂层内部干燥后没有裂纹.将有涂层的样品在500 ℃加热8 h后，其表面和截面扫描电镜图如图5所示.图5(a)显示，样品表面基本上是平坦的，依然看不到孔洞.图5(b)显示，涂层和碳钢基底之间结合紧密，看不到缝隙.有涂层样品在500 ℃空气中加热前和加热8 h后的XRD图谱如图6所示.图6(a)显示，原始涂层表面主要由金属铝Al(PDF4-787)组成，还有少量的金属硅Si(PDF5-565).图6(b)显示，经500 ℃加热8 h后涂层表面主要还是金属铝Al(PDF1-1176)和少量金属硅Si (PDF26-1481)，只有部分金属铝被氧化成氧化铝Al2O3(PDF 74-2206)，硅并没有被氧化.这表明相对于金属铁，金属铝和硅在500 ℃空气中有较好的抗氧化能力，特别是金属硅.试验表明，经加热后涂层中绝大多数金属铝和硅没有被氧化，涂层和碳钢基底之间结合紧密[图5(b)]，涂层表面没有裂纹[图2和图5(a)].这说明所制备的涂层的热膨胀系数和碳钢基底相近，抗高温氧化性能较好.2.2 涂层抗海水腐蚀性能2.2.1 涂层抗室温海水腐蚀性能图 4 有涂层的原始样品表面(a)和截面(b)的SEM 图Fig.4 SEM image of (a) surface and (b) cross-section of the coating of original sample图 5 有涂层样品在500 ℃空气中加热8 h后表面(a)和(b)截面的SEM图Fig.5 SEM image of (a) surface and (b) cross-section of coating of the sampleheated in air at 500℃ for 8h图 6 有涂层样品在加热前(a)和500 ℃加热8 h后(b)的XRD图Fig.6 XRD patterns of the sample with coating (a)before and (b)after heating in air at 500℃ for 8 h图 7 有涂层样品在模拟海水中浸泡不同时间的照片Fig.7 Photos of the sample with coating soaked in simulated seawater for different time室温下，将有涂层和无涂层的Q235钢片样品分别浸泡模拟海水中，试验中发现，有涂层样品浸泡34天后，涂层表面没有出现任何裂纹，所泡盐水也没有出现黄色的腐蚀产物；无涂层样品浸泡6 h后溶液中出现大量的褐色腐蚀物.有涂层的原始样品在模拟海水中室温浸泡不同时间的照片如图7所示.图7显示，有涂层的样品在模拟海水中室温浸泡不同时间后，其颜色仍全是银白色的，没有受海水腐蚀的影响.图 8 在模拟海水中浸泡时间对无涂层和有涂层样品腐蚀速率的影响Fig.8 Effect of soaking time in simulated seawater on corrosion rate of uncoated and coated samples室温下，模拟海水浸泡时间对无涂层和有涂层Q235碳钢腐蚀速率的影响如图8所示.由图8可知，无涂层Q235碳钢样品的初始腐蚀速率约为0.1 g/(m2·h),6天后腐蚀速率降为0.05 g/(m2·h).有涂层Q235碳钢样品的初始腐蚀速率为-0.35g/(m2·h)，出现负值可能是因为涂层吸水增重导致.随着时间延长，有涂层样品的腐蚀速率逐渐增大，也就是说涂层的吸水速率逐渐变小.在34天的室温浸泡过程中有涂层样品的腐蚀速率都是负值，表明涂层没有因腐蚀而失重.这和图7所显现的现象一致，说明所制备的涂层有较好的抗室温海水腐蚀性能.2.2.2 涂层抗80 ℃海水腐蚀性能无涂层和有涂层样品在80 ℃模拟海水中浸泡6 h的照片如图9所示.图9显示，无涂层样品的表面是发亮的[图9(a)]，在80 ℃模拟海水中浸泡6 h后样品表面腐蚀，出现黑色锈斑[图9(c)]，所浸泡的模拟海水由无色变成黄色.有涂层样品的表面是银白色的(图9(b))，在80 ℃模拟海水中浸泡6 h后表面仍呈银白色，没有出现裂纹(图9(d))，所浸泡的模拟海水仍是无色透明的，说明有涂层样品没有被腐蚀.这表明所制备的涂层具有较好的抗80 ℃模拟海水腐蚀的能力.图 9 无涂层(a，c)和有涂层(b，d)的碳钢样品在80 ℃模拟海水中浸泡6 h前后的照片Fig.9 Photos of the carbon steel samples without(a,c) and with(b,d)coating before and after soaked in simulated seawater at 80℃ for 6h, respectively3 结论有涂层的Q235碳钢在500 ℃空气中加热8 h后，涂层室温冷却不开裂，没有出现氧化增重的现象，仅有少量铝被氧化成氧化铝，金属硅没有被氧化.有涂层的样品在模拟海水中室温浸泡34天不腐蚀，在80 ℃模拟海水中浸泡6 h不腐蚀，所制备的涂层具有较好的抗高温氧化和抗海水腐蚀能力.【相关文献】[1] 李明曦.有机改性无机耐腐蚀涂层的制备及性能研究[D].长沙：中南大学，2012.[2] 汤清琼，田英良, 孙诗兵,等.低熔点玻璃粉在高温涂料中的应用研究[J].现代涂料与涂装，2010，13(3):7-9.[3] 赖琛，唐绍裘.耐高温防腐涂料的研制[J].电镀与涂饰，2002，21(1):29-33.[4] PRISS J，ROJACZ H，KLEVTSOV I，et al. High temperature corrosion of boiler steels in hydrochloric atmosphere under oil shale ashes[J].Corrosion Science,2014,82(2):36-44. [5] GUO J-F，CHENG C-Q，LI H-F，et al. Microstructural analysis of Cr35Ni45Nb heat-resistant steel after a five-year service in pyrolysis furnace[J].Engineering Failure Analysis,2017,79:625-633.[6] WANG X-W，ZHANG W，GONG J-M，et al.Low cycle fatigue and creep fatigueinteraction behavior of 9Cr-0.5Mo-1.8W-V-Nb heat-resistant steel at high temperature[J].Journal of Nuclear Materials,2018,505. 73-84.[7] WANG H-Y，ZUO D-W，CHEN G，et al.Hot corrosion behaviour of low AlNiCoCrAlY cladded coatings reinforced by nano-particles on a Ni-base super alloy[J].Corrosion Science,2010,52(10):3561-3567.[8] 王海侨，李营，荀国立，等.有机硅耐高温涂料的研究[J].北京化工大学学报：自然科学版，2006, 33(1):61-64.。
