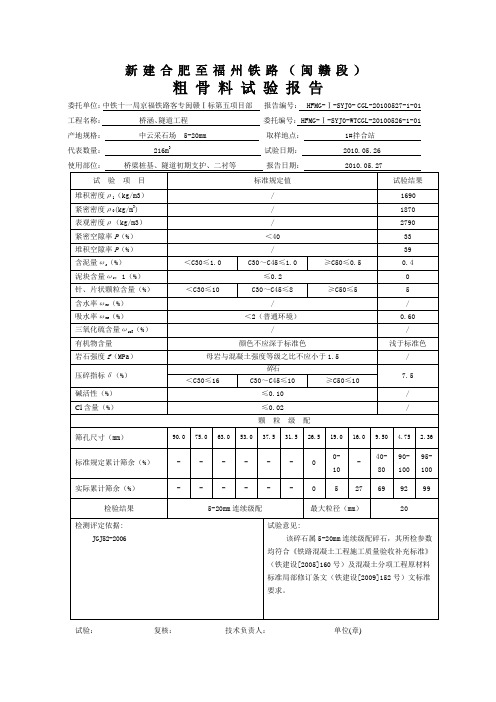

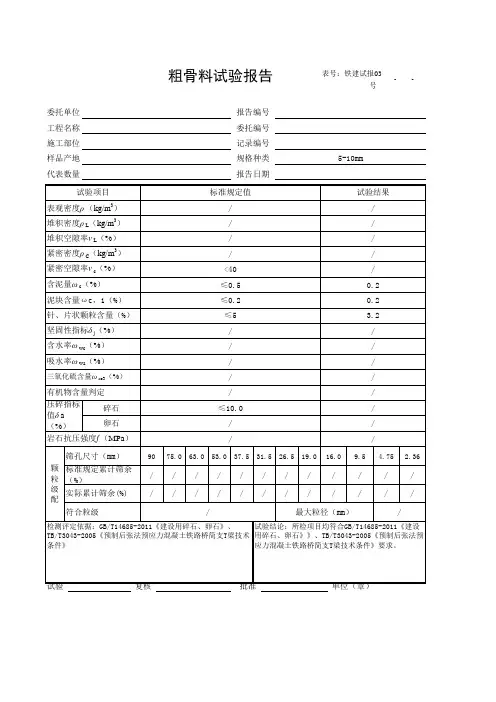

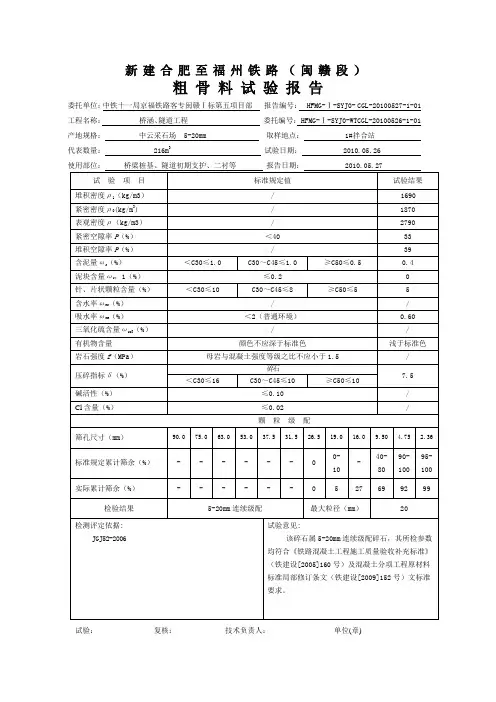

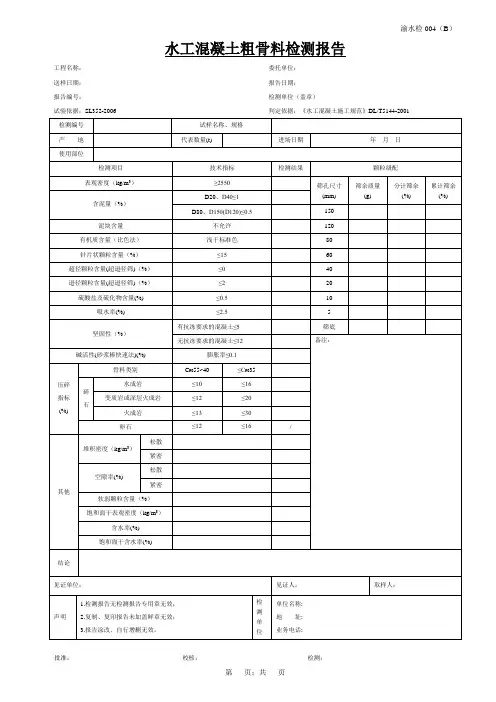

粗骨料的表观密度

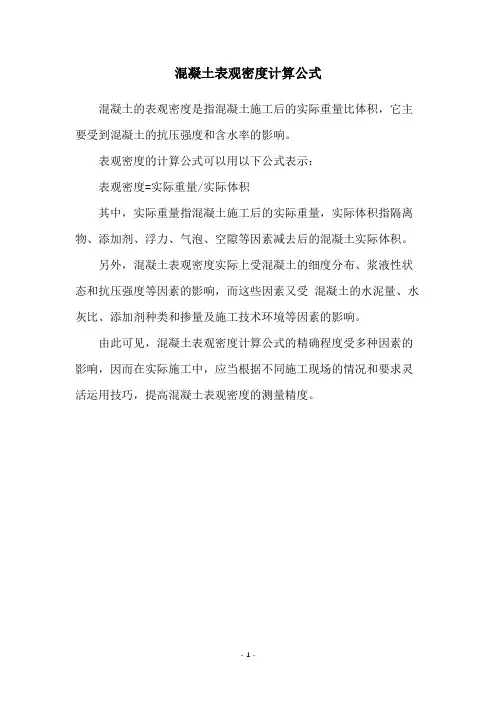

混凝土表观密度计算公式
混凝土的表观密度是指混凝土施工后的实际重量比体积，它主要受到混凝土的抗压强度和含水率的影响。

表观密度的计算公式可以用以下公式表示：
表观密度=实际重量/实际体积
其中，实际重量指混凝土施工后的实际重量，实际体积指隔离物、添加剂、浮力、气泡、空隙等因素减去后的混凝土实际体积。

另外，混凝土表观密度实际上受混凝土的细度分布、浆液性状态和抗压强度等因素的影响，而这些因素又受混凝土的水泥量、水灰比、添加剂种类和掺量及施工技术环境等因素的影响。

由此可见，混凝土表观密度计算公式的精确程度受多种因素的影响，因而在实际施工中，应当根据不同施工现场的情况和要求灵活运用技巧，提高混凝土表观密度的测量精度。

- 1 -。

混凝土配合比试验报告一、试验目的本次混凝土配合比试验的目的是确定满足设计强度、工作性和耐久性要求的最优混凝土配合比，为实际工程提供可靠的技术依据。

二、原材料1、水泥：选用_____牌 PO 425 普通硅酸盐水泥，其物理性能和化学成分符合国家标准要求。

2、细骨料：采用中砂，细度模数为 26，含泥量小于 20%，表观密度为 2650kg/m³。

3、粗骨料：选用 5-25mm 连续级配的碎石，含泥量小于 10%，表观密度为 2700kg/m³，针片状颗粒含量小于 10%。

4、外加剂：选用_____牌高效减水剂，减水率为 20%。

5、水：采用符合国家标准的饮用水。

三、配合比设计要求1、混凝土设计强度等级为 C30。

2、坍落度要求为 160-200mm。

四、配合比计算1、确定配制强度根据公式 fcu,0 ＝ fcu,k ＋1645σ，其中 fcu,k 为混凝土设计强度标准值，σ 为混凝土强度标准差，取 50MPa。

则配制强度 fcu,0 ＝ 30 ＋1645×5 ＝ 382MPa。

2、计算水胶比根据公式 W/B ＝αa×fb ／（fcu,0 ＋αa×αb×fb），其中αa、αb 为回归系数，分别取 053 和 020，fb 为胶凝材料 28d 抗压强度。

经计算，水胶比 W/B ＝ 050。

3、确定用水量根据坍落度要求和骨料最大粒径，查相关规范，初步确定单位用水量为 210kg/m³。

考虑外加剂的减水率，实际用水量为 210×（1 20%）＝ 168kg/m³。

4、计算胶凝材料用量胶凝材料用量＝ 168 ／ 050 ＝ 336kg/m³。

5、确定水泥用量假设粉煤灰掺量为 20%，则水泥用量＝ 336×（1 20%）＝269kg/m³。

6、确定粉煤灰用量粉煤灰用量＝ 336 269 ＝ 67kg/m³。

再生骨料的特点是：1) 再生粗骨料粒径。

再生粗骨料一般为采用建筑拆除后废弃的混凝土块，经过人工破碎制成，骨料粒径最大约30mm。

再生骨料颗粒大部分表面附着废旧砂浆的次生颗粒，少部分为与废旧砂浆完全脱离的原状颗粒，还有很少部分为废旧砂浆颗粒。

2) 堆积密度与表观密度。

再生骨料由于来源于废弃混凝土，在表面存有一定数量的水泥砂浆，表面比较粗糙且有棱角，因此，其孔隙率大、吸水率较高（最高时达到5.7%），而原生骨料吸水率一般不超过1%。

加之其在破碎时内部会出现大量裂缝，导致再生骨料的堆积密度和表观密度均较低（堆积密度1400kg/m3左右、表观密度2400kg/m3左右），而原生骨料堆积密度为1590kg/m3左右、表观密度2700kg/m3左右。

3) 压碎指标。

再生骨料的压碎指标高于天然骨料，且随母体混凝土强度的不同而出现较大波动，在13%~19%之间波动，其特性与母体混凝土有关，强度和加工破碎方法与压碎指标具有密切的联系。

而原生骨料压碎值基本不超过10%。

4) 吸水率。

再生骨料中的水泥砂浆含量和机械破碎造成的损伤程度，对再生骨料的吸水率有很大影响。

砂浆含量越高，内部的微裂缝越多，则再生骨料的孔隙率高、吸水性大。

同时，母体材料组成及气候条件在一定程度上对吸水率也有影响。

经过多次试验证明，粗细骨料在吸水率上存在很大差异。

【关键字】精品粗集料的表观密度（网篮法）1，目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干密度、毛体积相对密度、表观密度、表干密度、毛体积密度、以及粗集料的吸水率。

2，仪具与材料（1）浸水天平（2）吊篮（3）溢流水槽（4）烘箱：能控温在105℃±5℃（5）毛巾（6）温度计（7）标准筛（8）盛水容器（9）其他：（刷子等）3，试验准备（1）将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36mm-4.75mm集料，或混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用分料器法和四分法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本保持原来的级配。

在测定2.36mm-4.75mm的粗集料时试验过程应特别小心，不得丢失集料。

（2）测定密度所需的试样最小质量符合下表规定（3）将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4，试验步骤（1）取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少高出试样20mm，轻轻搅动石料，使附着在石料上的气泡完全逸出。

在室温下保持浸水24h。

（2）将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对2.36mm-4.75mm粗集料应更换小孔筛网，或在网篮中加放一个浅盘。

（3）调节水温在15℃-25℃范围内。

将试样移入吊篮中。

溢流水槽的水面高度由水槽的溢流孔控制，维持不变。

称取粗集料在水中的质量（）。

（4）提起吊篮，稍稍滴水后，较粗的粗集料可直接倒在拧干的湿毛巾上。

将较细的粗集料（2.36mm-4.75mm）连同浅盘一起取出，稍稍倾斜搪瓷盘，仔细倒出余水，将粗集料倒在拧干的湿毛巾上，用毛巾吸走从集料中漏出的自由水。

粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2 仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。

(2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能保持水面高度一定。

(4) 烘箱：能控温在105℃±5℃。

(5)温度计。

(6)标准筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。

3试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36 -4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36-4.75 mm粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。

4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

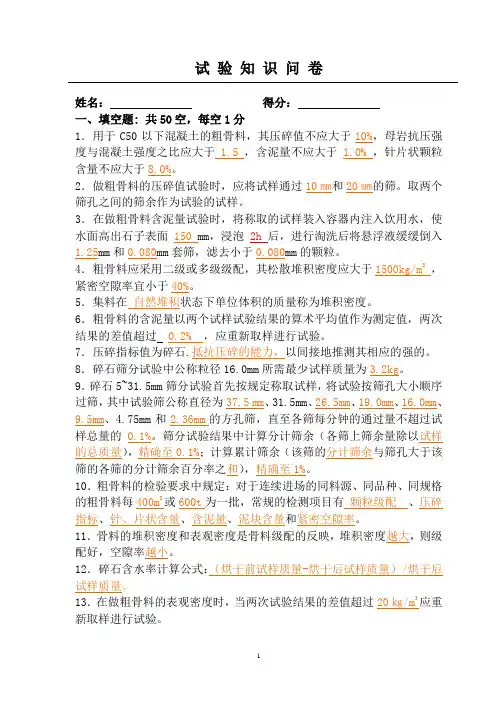

试验知识问卷姓名：得分：一、填空题: 共50空，每空1分1．用于C50以下混凝土的粗骨料，其压碎值不应大于10%，母岩抗压强度与混凝土强度之比应大于 1.5 ，含泥量不应大于1.0% ，针片状颗粒含量不应大于8.0%。

2．做粗骨料的压碎值试验时，应将试样通过10㎜和20㎜的筛。

取两个筛孔之间的筛余作为试验的试样。

3．在做粗骨料含泥量试验时，将称取的试样装入容器内注入饮用水，使水面高出石子表面150 mm，浸泡2h后，进行淘洗后将悬浮液缓缓倒入1.25mm和0.080mm套筛，滤去小于0.080mm的颗粒。

4．粗骨料应采用二级或多级级配，其松散堆积密度应大于1500kg/m3 ，紧密空隙率宜小于40%。

5．集料在自然堆积状态下单位体积的质量称为堆积密度。

6．粗骨料的含泥量以两个试样试验结果的算术平均值作为测定值，两次结果的差值超过0.2% ，应重新取样进行试验。

7．压碎指标值为碎石.抵抗压碎的能力，以间接地推测其相应的强的。

8．碎石筛分试验中公称粒径16.0mm所需最少试样质量为3.2kg。

9．碎石5~31.5mm筛分试验首先按规定称取试样，将试验按筛孔大小顺序过筛，其中试验筛公称直径为37.5 mm、31.5mm、26.5mm、19.0mm、16.0mm、9.5mm、4.75mm和2.36mm的方孔筛，直至各筛每分钟的通过量不超过试样总量的0.1%。

筛分试验结果中计算分计筛余（各筛上筛余量除以试样的总质量），精确至0.1%；计算累计筛余（该筛的分计筛余与筛孔大于该筛的各筛的分计筛余百分率之和），精确至1%。

10．粗骨料的检验要求中规定：对于连续进场的同料源、同品种、同规格的粗骨料每400m3或600t为一批，常规的检测项目有颗粒级配、压碎指标、针、片状含量、含泥量、泥块含量和紧密空隙率。

11．骨料的堆积密度和表观密度是骨料级配的反映，堆积密度越大，则级配好，空隙率越小。

12．碎石含水率计算公式：（烘干前试样质量-烘干后试样质量）/烘干后试样质量。
