发动机型号编制规则

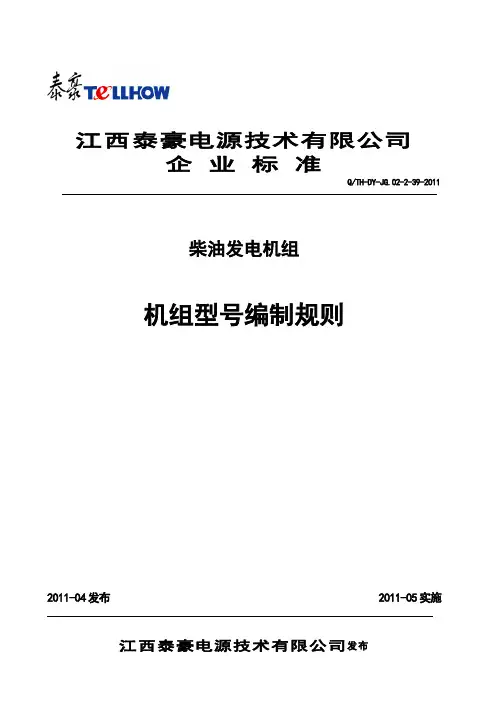

江西泰豪电源技术有限公司企业标准Q/TH-DY-JG.02-2-39-2011柴油发电机组机组型号编制规则2011-04发布 2011-05实施江西泰豪电源技术有限公司发布柴油发电机组型号编制规则Q/TH-DY-JG.02-2-39-2011 1 范围本标准规定了柴油发电机组型号的编写方法。

适用于本公司柴油发动机拖动的固定式发电机组、静音电源、车载电源、拖车电源。

2型号命名原则产品型号是便于设计、制造、销售等部门进行业务上联系和为了简化技术文件中产品规格、型式等叙述而引入的一种代号，应遵循以下原则：2.1产品型号应力求简明。

2.2产品的全型号，必须代表一种特定的产品，不应发生混淆与重复。

2.3产品的型号由大写字母及阿拉伯数字组成。

3柴油发电机组型号的命名柴油发电机组全型号由企业代号、机组使用特征代号、发动机品牌代号、机组功率或容量、机组使用工况、发电机品牌代号、机组功能代号、控制器型号代号、机组频率代号、机组电压代号、机组主要附件代号、电机主要附件代号及设计序列代号十三部分组成，全代号示例：TH L P 500 P T - A C1 05 22 - 0 0 1设计序列代号电机主要附件代号机组电压代号控制器型号代号机组功能代号发电机品牌代号4柴油发电机组型号中代号的含义4.1 企业代号TH为泰豪企业代号。

4.2 机组使用特征代号按机组的功能特征划分，其代号含义见表1表1功能代号含义4.3 发动机品牌代号按发动机品牌划分，其代号含义见表2表2发动机品牌代号含义4.4 机组功率或容量机组功率用其实际功率表示，单位为千瓦（KW）；或者用其实际容量表示，单位为千伏安（KVA）。

4.5 机组使用工况P (Prime)：主用功率； S (Standby)：备用功率；KP: 主用容量； KS：备用容量；4.6 发电机品牌代号按发电机品牌划分，其代号含义见表3表3发电机品牌代号含义4.7 机组功能代号按机组控制功能划分，其代号含义见表4表4机组功能代号含义4.8 控制器型号代号按控制器品牌及型号划分，其代号含义见表5表5机组控制器代号含义4.9 机组频率代号按机组频率划分，其代号含义见表6表6机组频率代号含义4.10机组电压代号机组电压代号及其含义见表7表7 机组电压代号及其含义4.11 机组主要附件代号机组主要附件代号及其含义见表8表8 机组主要附件代号及其含义4.12电机主要附件代号电机主要附件代号及其含义见表9表9 电机主要附件代号及其含义4.13 设计序列号该型号机组第一次设计的作为基本型，如在第一次的基础上进行了发电机、控制屏或底盘、结构等方面的变形设计，第一次更改设计标1，第二次更改设计标2，……依次类推。

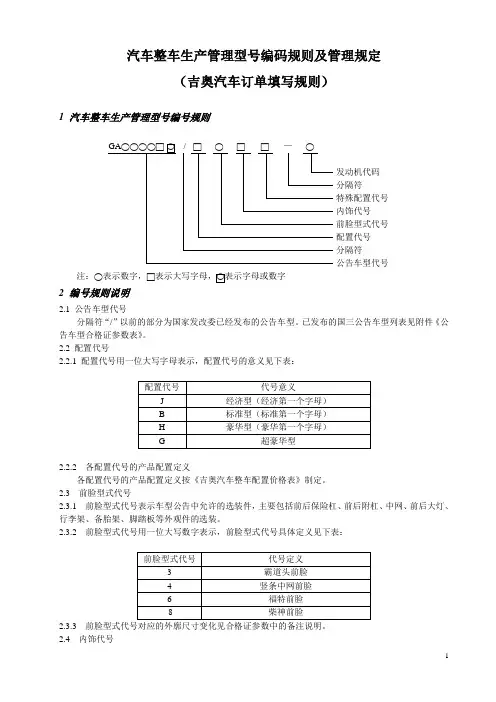

汽车整车生产管理型号编码规则及管理规定（吉奥汽车订单填写规则）1 汽车整车生产管理型号编号规则发动机代码分隔符特殊配置代号内饰代号前脸型式代号配置代号分隔符公告车型代号注： 表示数字，✐2 编号规则说明2.1 公告车型代号分隔符“/”以前的部分为国家发改委已经发布的公告车型。

已发布的国三公告车型列表见附件《公告车型合格证参数表》。

2.2 配置代号2.2.1 配置代号用一位大写字母表示，配置代号的意义见下表：2.2.2 各配置代号的产品配置定义各配置代号的产品配置定义按《吉奥汽车整车配置价格表》制定。

2.3 前脸型式代号2.3.1 前脸型式代号表示车型公告中允许的选装件，主要包括前后保险杠、前后附杠、中网、前后大灯、行李架、备胎架、脚踏板等外观件的选装。

2.3.2 前脸型式代号用一位大写数字表示，前脸型式代号具体定义见下表：2.3.3 前脸型式代号对应的外廓尺寸变化见合格证参数中的备注说明。

2.4 内饰代号内饰代号表示内饰变化的类别，包括颜色和款式的变化。

用一位大写字母表示，具体定义见下表：2.5 特殊配置代号特殊配置代号表示第2.2条规定以外的或公告车型没有涵盖的需要特殊说明的配置，无特殊配置要求的特殊配置代号可以不填。

用一位或两位大写字母表示，两位大写字母表示两种特殊配置的叠加，特殊配置代号定义见下表：2.6 发动机代码发动机代码前用分隔符“—”隔开，发动机代码用一位数字或两位数字表示，具体定义见下表：3 编号规则在订单管理过程中的使用要求3.1 制单管理各经销商在制定订单时，根据产品配置定义，按第本规定1条要求编制订单，车辆订购数量一般为7辆或7辆的倍数。

如经销售在公司有单台订单车辆未及时运走，制定新订单时应考虑凑成整挂车辆发走。

订单确定后向公司销售系统下达网上订单，除特殊情况外一般不受理手工订单。

3.2 订单管理销售内勤负责对经销商订单的产品配置进行核定，若有异议，需与销售内勤及时沟通，并及时调整，订单一经审核并转车间生产后不能更改。

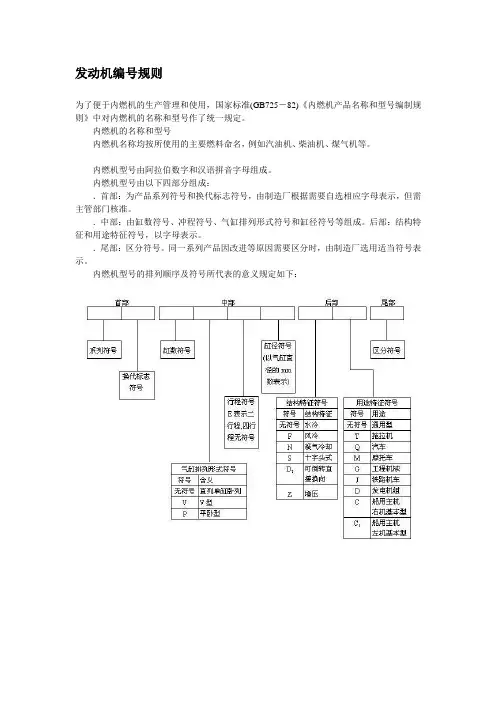

发动机编号规则为了便于内燃机的生产管理和使用，国家标准(GB725－82)《内燃机产品名称和型号编制规则》中对内燃机的名称和型号作了统一规定。

内燃机的名称和型号内燃机名称均按所使用的主要燃料命名，例如汽油机、柴油机、煤气机等。

内燃机型号由阿拉伯数字和汉语拼音字母组成。

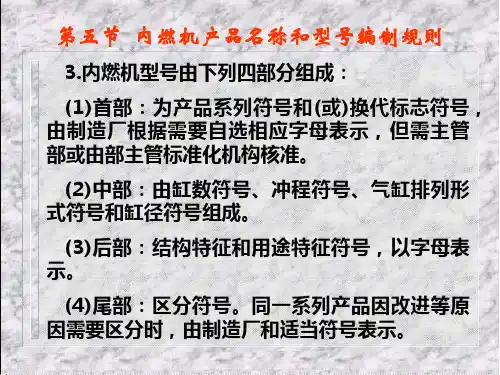

内燃机型号由以下四部分组成：．首部：为产品系列符号和换代标志符号，由制造厂根据需要自选相应字母表示，但需主管部门核准。

．中部：由缸数符号、冲程符号、气缸排列形式符号和缸径符号等组成。

后部：结构特征和用途特征符号，以字母表示。

．尾部：区分符号。

同一系列产品因改进等原因需要区分时，由制造厂选用适当符号表示。

内燃机型号的排列顺序及符号所代表的意义规定如下：型号编制举例（１）汽油机1E65F：表示单缸，二行程，缸径65mm，风冷通用型4100Q：表示四缸，四行程，缸径100mm，水冷车用4100Q-4：表示四缸，四行程，缸径100mm，水冷车用，第四种变型产品CA6102：表示六缸，四行程，缸径102mm，水冷通用型，CA表示系列符号8V100：表示八缸，四行程、缸径100mm，V型，水冷通用型TJ376Q：表示三缸，四行程，缸径76mm，水冷车用，TJ表示系列符号CA488：表示四缸，四行程，缸径88mm，水冷通用型，CA表示系列符号（２）柴油机195：表示单缸，四行程，缸径95mm，水冷通用型165F：表示单缸，四行程，缸径65mm，风冷通用型495Q：表示四缸，四行程，缸径95mm，水冷车用6135Q：表示六缸，四行程，缸径135mm，水冷车用X4105：表示四缸，四行程，缸径105mm，水冷通用型，X表示系列代号。

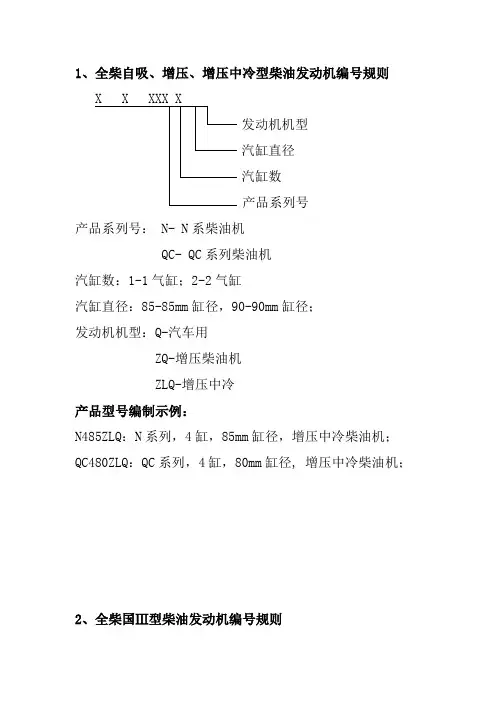

1、全柴自吸、增压、增压中冷型柴油发动机编号规则
发动机机型
汽缸直径
汽缸数
产品系列号
产品系列号： N- N系柴油机
QC- QC系列柴油机
汽缸数：1-1气缸；2-2气缸
汽缸直径：85-85mm缸径，90-90mm缸径；
发动机机型：Q-汽车用
ZQ-增压柴油机
ZLQ-增压中冷
产品型号编制示例：
N485ZLQ：N系列，4缸，85mm缸径，增压中冷柴油机；QC480ZLQ：QC系列，4缸，80mm缸径, 增压中冷柴油机；
2、全柴国Ⅲ型柴油发动机编号规则
发动机排放实现方式
发动机排量
：柴油机
发动机汽缸数
发动机排放实现方式：无字母-单体泵
E-高压共轨
F-电控VE泵
发动机排量：排量
产品型号编制示例：
4D22F表示4缸，排量，电控VE泵型国Ⅲ柴油发动机。

潍柴发动机潍柴道依茨226B系列欧ⅡWD615系列欧ⅡWD618系列欧ⅡWD12系列欧ⅡWP4系列国ⅢWP6系列国ⅢWP10系列国ⅢWP12系列国Ⅲ/国IV注：WP10.240NE31WP10.240E32 ——潍柴EGR 发动机的型号编制规则。

E3代表国Ⅲ（欧Ⅱ）N代表减速增矩1代表外置式EGR 2代表内置式EGR。

EGR其余编号与其他编号相同附件：马力部分的机型编号，可以统一说成机型编号，需要解释的是：有些编号数字直接代表马力。

有些机型编号数字与代表马力的大小不一致。

不一致时在这个表里统一说成编号，一致时统一说成了马力。

希望大家注意重汽发动机WD415系列欧Ⅱ、WD615系列欧Ⅱ/欧ⅢWT615系列欧ⅢD10系列、D12系列注：附件：马力部分的机型编号，可以统一说成机型编号，需要解释的是：有些编号数字直接代表马力。

有些机型编号数字与代表马力的大小不一致。

不一致时在这个表里统一说成编号，一致时统一说成了马力。

希望大家注意东风康明斯发动机B系列（车用发动机、船用发动机、发电机组用发动机、工程机用发动机）欧二C 系列（车用发动机、船用发动机、发电机组用发动机、工程机械用发动机）欧二系列(车用发动机、发电机组用发动机)欧二IS B e 系列（车用发动机、工程机械用发动机）欧三D e 系列（车用发动机）欧三IS L e 系列（车用发动机）欧三天然气B 系列（车用发动机）西安康明斯发动机西安康明斯欧IIISM440E20、ISM11E4 308、ISME385 30解释：欧二、欧三、欧四编号字母或数字次序不同，但所表含义一样重庆康明斯发动机N系列K系列M系列上柴发动机6C系列6CL系列SC8DK 、SC9DK 、SC9DF注：F代表电控四气门玉柴发动机YC6A（国三、国二）、YC6G（国二）、YC6L（国三、国二）、YC6M（国三、国二）一汽锡柴发动机L系列、M系列、N系列、F 系列、X 系列、W系列110系列：按老的柴油机型号规则编制，分110和113两个系列品种珀金斯发动机四缸机（P135Ti）、六缸机（P160Ti）扬柴发动机扬柴云内发动机国三发动机四达发动机三、四达发动机型号编制规则1、产品型号的组成产品型号由阿拉伯数字和大写英文字母表示，其组成结构如下：功率代号系列代号缸数代号企业代号2、编号方法2.1 企业代号企业代号统一用江苏四达集团公司的标志“SD”表示。

潍柴发动机柴油机:diesel engine 水冷：Wat er Cooled机型变型编号排放：欧二排量* 4L 系列’226B系列道依茨:DEUTZ公司増压；TurboD 615.58WD615系列欧【1机型变型编号-------- 缸挑量:1. 5L 缸数:六缸柴油机：di esel eng i ne水冷：Water CooledWD618系列欧【I 耳禅18申6― 马力：360马力---------- 缸排量:1. 8L---------- 缸数:六缸WD12系列欧【I 马力：336马力排量:12L柴油机:diesel engine 水冷：Wat er Cooled竿甲° ~ 马力：150马力排量:4L柴动力；Wei chai Powers 晋9 •甲0~|马力：210马力 |排書6LWP6系列国111 潍柴动力：Weichai Power-马力:270马力■排量:12L潍柴动力：Weichai Power附件：马力部分的机型编号.可以统一说WP10.240NE31注：成机型编号，需 要解释的是：有些编号数一一潍柴EGRWP10.240E32有些机型编号数字与代代字直接代表马力。

发动机的型号编制规则。

E3不-致 时在这个表表马力的大小不一致。

国【II （欧II ）表N 代表减速增里统一说成编 号，一致时统一说成了马代WP12系列国【11/国IVWP10系列国IIIWP4系列国山•马力：240马力卡量：10L 雒柴动力：Weichai Power 10-240表内EGR2代衣外込.式矩1其余编号与其力。

希望大家注意EGR H A EGRo他编号相同重汽发动机WD415 系列欧U、WD615系列欧u欧inW D615. 47机型变型编号缸排量:1・5L_气甲数:六缸柴油机:diesel engineWater CooledW T 615.91机型变型编号单缸排量:1.5L 气缸数:六缸天然气发动机 <Water Cooled WT615系列欧DID12•34-30「—排放:欧三_______ 马力：340马力1 ----------- 排量；12L柴油机:diesel engine芈辛邮翠題驚雪鑫）TI机型编号I 单缸排量1.3L________ 气缸数：六缸柴油机：Diesel engine ______________ 水冷！Water cooled说成编号，一致时统一说成了马力。

【干货】汽车零件号的编制规则及解读技巧汽车零件号是指汽车零部件实物的编号，包括为了技术、制造、管理需要而虚拟的产品号和管理号。

为了防止汽车零部件在采购和更换过程中出现混乱，每个零部件都有一个特定的代码（图1所示为宝马汽车零部件包装盒上的零件号及各部分代表的意义）。

了解零件号的组成规则，可以判断这个零部件是什么，以及其适用的车型范围和具有的特征等。

一、国产汽车零部件编号规则按照中国汽车工业联合会1990年1月1日颁布实施的《汽车产品零部件编号规则》规定，一个完整的汽车零部件编号由企业名称代号、组号、分组号、件号、结构区分号、变更经历代号（或者修理件代号）等组成。

1．企业名称代号当汽车零部件图样使用涉及知识产权或者产品研发过程中需要标注企业名称时，可在最前面标注经有关部门批准的企业名称代号（企业内部使用时可以省略）。

企业名称代号由2位或3位汉语拼音字母组成。

2．组号组号用2位数字表示汽车各功能系统的分类代号。

国产汽车产品零部件共有58个组号。

3．分组号分组号用4位数字表示系统内各总成和总成装置的代号。

前2位数字代表它所隶属的组号，后2位数字代表它在该组内的顺序号。

共有638个分组号。

4．件号件号又称为“零部件顺序号”，用3位数字表示零部件、总成和总成装置的代号。

零部件顺序号表述应当符合下列四个规定。

（1）总成件号的第3位应为零。

（2）零件号的第3位不得为零。

（3）件号的三位数字为001～009。

（4）对于对称零部件，其上件、前件、左件应先编号为奇数，下件、后件、右件后编号且为偶数。

5.结构区分号结构区分号用2个字母或2位数字区别同一类零部件、总成和总成装置的不同结构、性能、尺寸参数的特征。

如果结构区分号位于组号或分组号之后，表示该组或该分组的系统总成或装置的不同结构；如果结构区分号位于零件号之后，表示该零部件或总成装置的不同结构。

6．变更经历代号变更经历代号用一个字母和一位数字表示零部件、总成和总成装置更改的过程。
