智能变电站调试人员培训教材考题填空题一、《智能变电站发展概述》1、数字化变电站两大支柱是IEC61850，电子式互感器。
2、下面哪个功能不属于智能变电站一体化监控系统的五大功能（C）：A.操作与控制B.运行监视C.保护信息管理D.运行管理E.辅助应用3、层次化保护包含就地保护、站域保护控制、广域保护。
4、一次设备智能化是由一次设备、传感器和（D）构成。
A.二次设备B.保护和测控设备C.状态监测设备D.智能组件5、智能变电站最基本的标准是（D）。
A.高压设备智能化导则B.智能变电站继电保护技术规范C.智能变电站自动化系统调试导则D.智能变电站技术导则6、智能组件功能包含测量、控制、保护、计量、监测。
7、标准配送式智能变电站的技术原则是标准化设计、工程化加工、装配式建设。
二、《智能变电站标准规范》1、智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站、电网调度等互动的变电站。
2、智能变电站为三层结构，分别为站控层、间隔层和过程层。
3、智能变电站站用电源系统包括交流电源、直流电源、逆变电源、UPS和通信电源等，应将其一体化设计和考虑。
4、智能变电站的调试流程为组态配置→系统测试→系统动模→现场调试→投产试验。
5、继电保护新技术应满足“可靠性、选择性、灵敏性、速动性”要求，并提高保护的性能和智能化水平。
6、对网络设备，以交换机为了，其传输各种帧长数据时交换机固有时延应小于10μs；任两台智能电子设备之间的数据传输路由不应超过4个交换机。
7、智能变电站二次设备采用的对时方式可采用IRIG-B或IEEE1588（IEC61588）。
8、智能变电站一体化监控系统按照全站信息数字化、通信平台网络化、信息共享标准化的基本要求，通过系统集成优化，实现全站信息的统一接入、统一存储和统一展示，实现运行监视、操作与控制、信息综合分析与智能告警、运行管理和辅助应用等功能。
智能变电站调试技术实操部分江苏省电力公司电力科学研究院变电站智能设备检测技术实验室2013年8月目录一、培训目的 (1二、培训系统介绍 (1三、500千伏线路保护 (53.1培训目的 (53.2培训大纲 (53.3线路保护单体调试 (83.4开关保护单体调试 (143.5合并单元单体调试 (143.6智能终端单体调试 (153.7线路保护通道联调 (163.8整组测试 (173.9异常情况处理 (19四、500千伏变压器保护 (204.1培训目的 (204.2培训大纲 (204.3变压器保护单体调试 (21 4.4非电量保护单体 (234.5整组测试 (234.6异常情况处理 (24五、220kV线路保护 (255.1培训目的 (255.2培训大纲 (255.3线路保护单体调试 (27 5.4合并单元单体调试 (30 5.5智能终端单体调试 (30 5.6整组测试 (325.7异常情况处理 (33六、220千伏母线保护 (346.1培训目的 (346.2培训大纲 (346.3母线保护单体调试 (36 6.4整组测试 (376.5异常情况处理 (38智能变电站调试技术实操培训一、培训目的本次培训主要针对智能变电站二次系统的特点,介绍线路、主变、母线等二次设备的典型特点及配置情况;介绍各主流数字式继电保护测试仪的特点及使用方法;并结合实际操作,开展保护装置、合并单元、智能终端的单体测试及整组测试;同时介绍测试过程中遇到的异常问题处理思路和处理方法。
本次培训旨在学员通过实际装置和实际动手操作能够对智能变电站二次系统的配置及具体的二次设备操作有感性认识,能够了解智能变电站调试与常规变电站的区别,并初步掌握智能变电站的基本调试方法。
二、培训系统介绍实际操作培训在国家电网公司实验室——“变电站智能设备检测技术实验室”开展,按照实际工程配置500kV智能变电站典型间隔,一次系统接线如图1所示:500kV 部分配置一回线路、一台主变构成一串完整的线变串;220kV部分双母接线,除主变分支和母联分支外,另配置两条线路;主变35kV侧暂未配置电容、电抗。
智能变电站培训一、智能变电站smart substation采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
1.一体化监控系统构架1.1系统结构智能变电站一体化监控系统由站控层、间隔层、过程层设备，以及网络和安全防护设备组成，各层设备主要包括：a)站控层：监控主机、数据通讯网关机、数据服务器、综合应用服务器、操作员站、工程师站等b)间隔层：保护装置、测控装置、故障录波、网络分析仪等；c)过程层：合并单元、智能终端、智能组件等1.2网络结构变电站网络在逻辑上由站控层网络、间隔层网络、过程层网络组成：a)站控层网络：间隔层设备和站控层设备之间的网络，实现站控层内部以及站控层与间隔层之间数据的传输；b)间隔层网络：用于间隔层设备之间的通讯，与站控层网络相连；c)过程层网络：间隔层设备和过程层设备之间的网络，实现间隔层设备与过程层设备之间的数据传输；全站通信网络应采用高速工业以太网组成，传输带宽应大于或等于100Mbps，部分中心交换机之间的级联宜采用1000Mbps数据端口。
1.2.1站控层网络采用星型网络结构，采用100Mbps或更高速工业以太网；1.2.2间隔层网络采用星型网络结构，采用100Mbps或更高速工业以太网；1.2.3过程层网络过程层网络包括GOOSE网和SV网GOOSE网：实现遥信、直流遥测、遥控命令的传输；SV网：实现采样值传输，属于过程层网络；注：站控层主要使用IEC61850 标准体系中的MMS 通讯服务规范，过程层主要使用IEC61850 标准体系中的GOOSE 及SMV 通讯服务规范。
1.3二次系统安全防护智能变电站一体化监控系统安全分区及防护：a)安全I区的设备包括一体化监控系统主机、I区数据通信网关机、数据服务器、操作员站、工程师工作站、保护装置、测控装置、PMU等。
变电站现场运行通用规程智能设备部分培训资料（doc93页）3.1智能变电站smartsubstation；采用先进、可靠、集成、低碳、环保的智能设备，以全；3.2智能设备intelligentequipm；一次设备和智能组件的有机结合体，具有测量数字化、；能一体化和信息互动化特征的高压设备，是高压设备智；3.3隔离断路器disconnectingcir；触头处于分闸位置时，满足隔离开关要求的断路器；3.4电子式互感3.1 智能变电站smart substation采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
3.2智能设备intelligentequipment一次设备和智能组件的有机结合体，具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化特征的高压设备，是高压设备智能化的简称。
3.3隔离断路器disconnecting circuit-breaker触头处于分闸位置时，满足隔离开关要求的断路器。
3.4电子式互感器electronic instrument transformer一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。
3.5电子式电流互感器electronic current transformer; ECT一种电子式互感器，在正常适用条件下，其二次转换器的输出实质上正比于一次电流，且相位差在联结方向正确时接近于已知相位角。
3.6电子式电压互感器electronic voltage transformer; EVT一种电子式互感器，在正常适用条件下，其二次电压实质上正比于一次电压，且相位差在联结方向正确时接近于已知相位角。

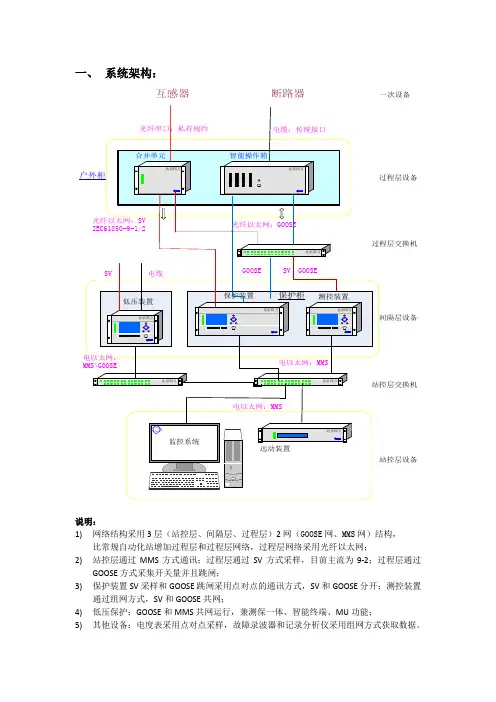

一、系统架构：一次设备断路器互感器说明：1)网络结构采用3层（站控层、间隔层、过程层）2网（GOOSE网、MMS网）结构，比常规自动化站增加过程层和过程层网络，过程层网络采用光纤以太网；2)站控层通过MMS方式通讯；过程层通过SV方式采样，目前主流为9-2；过程层通过GOOSE方式采集开关量并且跳闸；3)保护装置SV采样和GOOSE跳闸采用点对点的通讯方式，SV和GOOSE分开；测控装置通过组网方式，SV和GOOSE共网；4)低压保护：GOOSE和MMS共网运行，兼测保一体、智能终端、MU功能；5)其他设备：电度表采用点对点采样，故障录波器和记录分析仪采用组网方式获取数据。
上图就是一个数字化变电站的基本结构，从上而下，图示的互感器与断路器是常见的一次设备，大家参照下表就可以看出两者区别。
常规站大家都了解，就是采用电缆接线后，采集模拟量上送到各装置。
不过有些数字化改造站的一次设备依然使用传统互感器、开关；间隔层与站控层与数字化站没有区别。
不同之处就是在MU合并装置上增加了交流模拟插件，用来采集常规一次设备的电压、电流等模拟量。
网络结构解析站控层：设备包括主站设备，如监控主机、监控备机、工程师站、远动机、故障录波、网络分析仪、信息子站等。
间隔层：设备包括保护、测控、电度表、直流、UPS、电度采集器等。
过程层：设备包括合并单元、智能终端、光/电CT、PT、智能机构等。

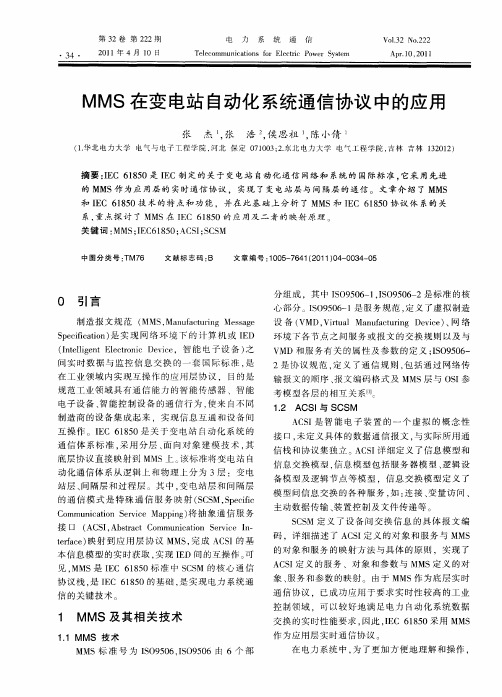

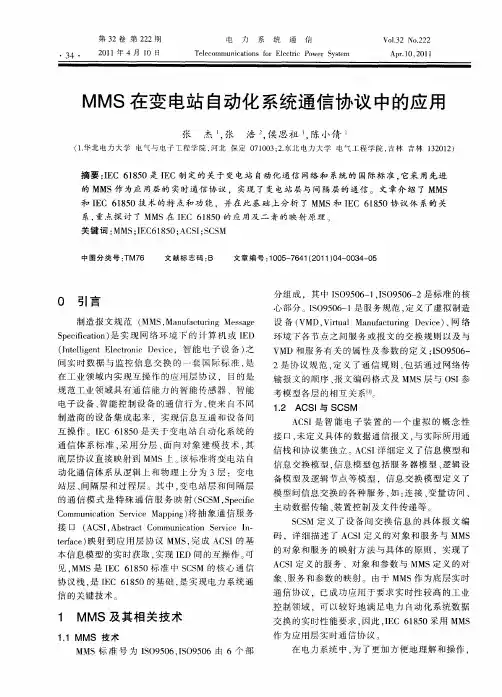

MMS网：保护、测控等设备与监控通讯的网络，走61850协议。
设备包括保护、测控、监控、故障录波等。
GOOSE网：合并单元、智能终端通过光纤上GOOSE交换机，同时保护、测控也上了GOOSE网，进行信息交换。
GOOSE网相当于取代了原来常规站测控、保护的电缆接线工作。
连接设备包括MU、智能终端、测控、保护、网络分析仪、故障录波器等。
注意：10KV目前没有走单独的GOOSE网，走的是GOOSE/MMS合一的网络，即是在一个交换机中，既有GOOSE报文又有MMS报文，而不像高压部分GOOSE和MMS是单独分开的。
