智能变电站网络报文记录及分析装置检测规范

智慧站在线监测技术规范书二〇二一年一月1总则本规范仅作为设备的最低要求，所供设备应满足现行国家、行业等最新标准。

2技术规范要求2.1总体要求智慧变电站状态监测系统应安全可靠、经济适用、技术先进、符合国情，应采用具有开放性和可扩充性、抗干扰性强的产品。

2.2标准和规范2.2.1按有关标准、规范或准则规定的合同设备，包括卖方向其他厂商购买的所有组部件和设备，都应符合这些标准、规范或准则的要求。

2.2.2表1标准中的条款通过本技术规范的引用而成为本技术规范的条款，凡是注明日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本技术规范。

凡是不注明日期的引用文件，其最新版本均适用本技术规范。

表1设备和附件需要满足的主要标准2.3设计原则智慧变电站状态监测系统应以高度可靠的智能设备为基础，实现全站信息数字化、通信平台网络化、信息共享标准化、应用功能互动化。

2.3.1智慧变电站状态监测系统具有信息数字化、功能集成化、结构紧凑化、状态可视化等主要技术特征，符合易扩展、易升级、易改造、易维护的工业化应用要求。

2.3.2应满足站内信息一体化平台建设要求，满足输变电设备管理系统建设需要，支持系统层各子系统标准化、规范化存取访问以及和调度等其他系统进行标准化交互。

2.3.3应满足变电站集约化管理、顺序控制、状态评估等要求，支撑各级电网的安全稳定经济运行。

2.3.4提高变电站安全生产水平和运行的可靠性，节约运行成本，提高营运效率。

2.3.5智慧变电站状态监测系统的设计除执行本规范外，还应执行国家、行业的有关标准、规范和规程、规定。

2.4监视范围变电站所有的变压器、断路器、GIS、避雷器、容性设备等的状态信号和容性设备绝缘状态信号归入状态监测系统的监视范围。

2.5系统构成2.5.1系统结构2.5.1.1状态监测系统可以作为子系统和变电站自动化系统集成设计，也可自成独立系统，但自成系统时应能遵循DL/T 860标准实现与变电站信息一体化平台交互信息。

中国南方电网有限责任公司变电站继电保护故障信息系统子站标准技术标书网络报文分析记录装置订货技术要求中山供电局变电管理一所2013年041、总则1.1 本技术文件书适用于XX数字化/智能变电站网络报文分析记录装置的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 投标者必须具有3年以上110kV及以上电压等级数字化/智能化变电站故障录波及网络报文分析记录装置的设计、制造经验，并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证，提供的设备必须提供在电力系统商业运行的良好记录。

1.3 投标者的网络报文分析记录装置应在国家或电力工业检验检测机构通过DL/T860、电磁兼容及型式试验，并附确认文件。

1.4 本技术条件书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术条件书和工业标准的优质产品。

1.5 如果投标方没有以书面形式对本技术条件书的条文提出异议，则意味着投标方提供的设备(或系统)完全符合本技术条件书的要求。

如有异议，不管是多么微小，都应在投标文件中以“对技术条件书的意见和同技术条件书的差异”为标题的专门章节中加以详细描述。

1.6 本技术条件书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.7 本技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.8 投标方在投标文件中应如实反映投标产品与本技术条件书的技术差异。

如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。

1.9 投标方应在投标文件中按本技术条件书的要求如实详细的填写投标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。

产品技术规范书（图片仅供参考）设备名称：便携式网络报文分析仪型号：CYGM-61588生产厂家：产品编码：品牌：一、产品简介CYGM-61588便携式网络报文分析仪是应用于智能变电站或电力科研实验室的便携式网络报文分析仪器，全面支持DL/T 860以及智能变电站相关标准，为智能变电站各类二次设备的试验、调试、检修提供数据参考依据。

CYGM-61588可直接采集智能变电站过程层网络的采样值、GOOSE、MMS和IEC 61588对时报文。

可选配暂态录波功能和连续记录功能模块，当选配暂态录波功能后，即可实现电网暂态故障的记录和分析测距功能。

二、技术特点1. 全面记录SV、GOOSE、MMS、IEC61588等智能变电站所有类型报文2. 采用高性能实时嵌入式操作系统vxWorks，系统稳定、可靠，实时性好3. 能变电站过程层和站控层网络异常实时告警4. 原始报文实时记录分析与暂态故障录波一体化设计5. 支持100M/1000M/FT3等多种采集接口插件的组合配置，接口种类丰富、数目多6. 4个1000Mbps上行通信网口7. 支持光纤IRIG-B和电平IRIG-B对时，精度＜300ns8. 所有采集端口均支持IEC61588时钟同步，精度＜300ns9. 同步后，装置自身时钟守时精度24小时误差≦±100ms10. 实时数据写盘速度：外圈≧70MB/s，内圈≧30MB/s11. 实时纳秒级硬件时标，时标分辨率为40ns三、技术指标1. 处理器：嵌入式双核处理器，内存2GB2. 存储空间：2TB3. 操作系统：军工级嵌入式实时操作系统：vxWorks 6.94. 智能数据采集接口标配1：8~16个100Mbps SFP模块标配2：8个100Mbps SFP模块+4个1000Mbps SFP模块标配3：8个FT3(ST)光纤接口+8个100Mbps SFP模块标配4：8个FT3(ST)光纤接口+4个1000Mbps SFP模块接收灵敏度：-30~-14dBm；发送功率：-20~-14dBm。

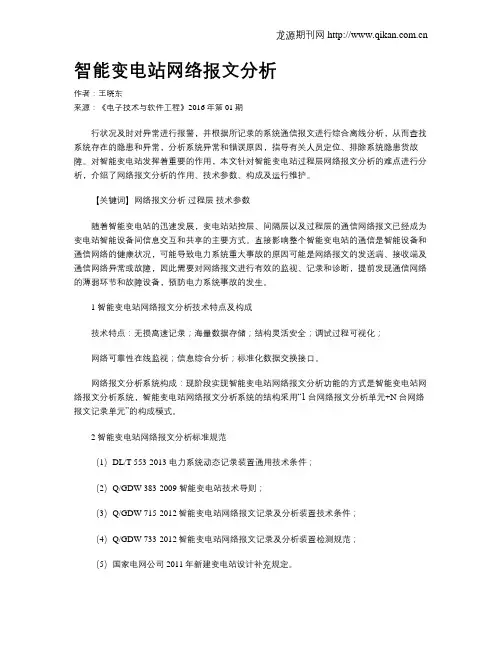

智能变电站网络报文分析作者：王晓东来源：《电子技术与软件工程》2016年第01期行状况及时对异常进行报警，并根据所记录的系统通信报文进行综合离线分析，从而查找系统存在的隐患和异常，分析系统异常和错误原因，指导有关人员定位、排除系统隐患货故障。

对智能变电站发挥着重要的作用，本文针对智能变电站过程层网络报文分析的难点进行分析，介绍了网络报文分析的作用、技术参数、构成及运行维护。

【关键词】网络报文分析过程层技术参数随着智能变电站的迅速发展，变电站站控层、间隔层以及过程层的通信网络报文已经成为变电站智能设备间信息交互和共享的主要方式。

直接影响整个智能变电站的通信是智能设备和通信网络的健康状况，可能导致电力系统重大事故的原因可能是网络报文的发送端、接收端及通信网络异常或故障，因此需要对网络报文进行有效的监视、记录和诊断，提前发现通信网络的薄弱环节和故障设备，预防电力系统事故的发生。

1 智能变电站网络报文分析技术特点及构成技术特点：无损高速记录；海量数据存储；结构灵活安全；调试过程可视化；网络可靠性在线监视；信息综合分析；标准化数据交换接口。

网络报文分析系统构成：现阶段实现智能变电站网络报文分析功能的方式是智能变电站网络报文分析系统，智能变电站网络报文分析系统的结构采用“1 台网络报文分析单元+N 台网络报文记录单元”的构成模式。

2 智能变电站网络报文分析标准规范（1）DL/T 553-2013 电力系统动态记录装置通用技术条件；（2）Q/GDW 383-2009 智能变电站技术导则；（3）Q/GDW 715-2012智能变电站网络报文记录及分析装置技术条件；（4）Q/GDW 733-2012智能变电站网络报文记录及分析装置检测规范；（5）国家电网公司2011年新建变电站设计补充规定。

3 智能变电站网络报文分析的作用3.1 网络报文实时记录、监视及分析实时分析报文，给出预警信息并启动报文记录，启动报文记录的条件包括：报文格式错误：SV、GOOSE、MMS等报文格式错误；报文不连续：丢帧、重复、超时等；报文不同步；数据属性变化：品质因数变化、同步标志变化等；SV采样异常：频率不稳定、双A/D不一致等；对时服务事件：时钟加入、退出、切换等。

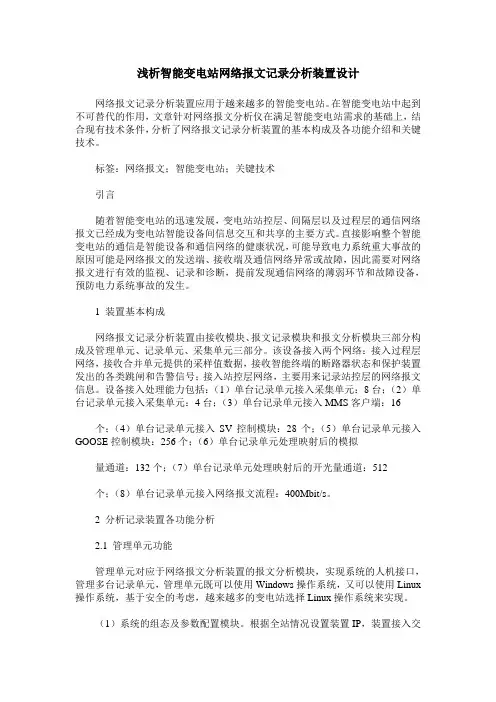

浅析智能变电站网络报文记录分析装置设计网络报文记录分析装置应用于越来越多的智能变电站。

在智能变电站中起到不可替代的作用，文章针对网络报文分析仪在满足智能变电站需求的基础上，结合现有技术条件，分析了网络报文记录分析装置的基本构成及各功能介绍和关键技术。

标签：网络报文；智能变电站；关键技术引言随着智能变电站的迅速发展，变电站站控层、间隔层以及过程层的通信网络报文已经成为变电站智能设备间信息交互和共享的主要方式。

直接影响整个智能变电站的通信是智能设备和通信网络的健康状况，可能导致电力系统重大事故的原因可能是网络报文的发送端、接收端及通信网络异常或故障，因此需要对网络报文进行有效的监视、记录和诊断，提前发现通信网络的薄弱环节和故障设备，预防电力系统事故的发生。

1 装置基本构成网络报文记录分析装置由接收模块、报文记录模块和报文分析模块三部分构成及管理单元、记录单元、采集单元三部分。

该设备接入两个网络：接入过程层网络，接收合并单元提供的采样值数据，接收智能终端的断路器状态和保护装置发出的各类跳闸和告警信号；接入站控层网络，主要用来记录站控层的网络报文信息。

设备接入处理能力包括：（1）单台记录单元接入采集单元：8台；（2）单台记录单元接入采集单元：4台；（3）单台记录单元接入MMS客户端：16个；（4）单台记录单元接入SV控制模块：28个；（5）单台记录单元接入GOOSE控制模块：256个；（6）单台记录单元处理映射后的模拟量通道：132个；（7）单台记录单元处理映射后的开光量通道：512个；（8）单台记录单元接入网络报文流程：400Mbit/s。

2 分析记录装置各功能分析2.1 管理单元功能管理单元对应于网络报文分析装置的报文分析模块，实现系统的人机接口，管理多台记录单元，管理单元既可以使用Windows操作系统，又可以使用Linux 操作系统，基于安全的考虑，越来越多的变电站选择Linux操作系统来实现。

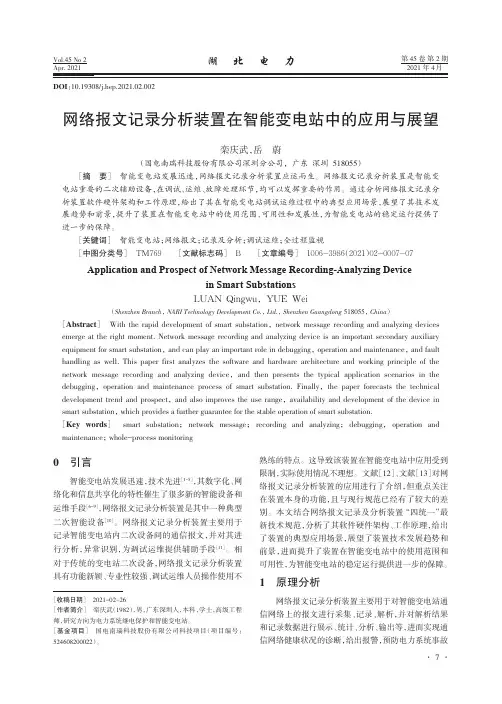

DOI：10.19308/j.hep.2021.02.002网络报文记录分析装置在智能变电站中的应用与展望栾庆武，岳蔚（国电南瑞科技股份有限公司深圳分公司，广东深圳518055）［摘要］智能变电站发展迅速，网络报文记录分析装置应运而生。

网络报文记录分析装置是智能变电站重要的二次辅助设备，在调试、运维、故障处理环节，均可以发挥重要的作用。

通过分析网络报文记录分析装置软件硬件架构和工作原理，给出了其在智能变电站调试运维过程中的典型应用场景，展望了其技术发展趋势和前景，提升了装置在智能变电站中的使用范围、可用性和发展性，为智能变电站的稳定运行提供了进一步的保障。

［关键词］智能变电站；网络报文；记录及分析；调试运维；全过程监视［中图分类号］TM769［文献标志码］B［文章编号］1006-3986（2021）02-0007-07 Application and Prospect of Network Message Recording-Analyzing Devicein Smart SubstationsLUAN Qingwu，YUE Wei（Shenzhen Branch，NARI Technology Development Co.，Ltd.，Shenzhen Guangdong518055，China）［Abstract］With the rapid development of smart substation，network message recording and analyzing devicesemerge at the right work message recording and analyzing device is an important secondary auxiliary equipment for smart substation，and can play an important role in debugging，operation and maintenance，and fault handling as well.This paper first analyzes the software and hardware architecture and working principle of the network message recording and analyzing device，and then presents the typical application scenarios in the debugging，operation and maintenance process of smart substation.Finally，the paper forecasts the technical development trend and prospect，and also improves the use range，availability and development of the device in smart substation，which provides a further guarantee for the stable operation of smart substation.［Key words］smart substation；network message；recording and analyzing；debugging，operation and maintenance；whole-process monitoring0引言智能变电站发展迅速，技术先进［1-5］，其数字化、网络化和信息共享化的特性催生了很多新的智能设备和运维手段［6-9］，网络报文记录分析装置是其中一种典型二次智能设备［10］。

智能变电站相关标准和规范汇总Q／GDW 383-2009 《智能变电站技术导则》Q／GDW 393-2009 《110（66）kV～220kV智能变电站设计规范》Q／GDW 394-2009 《330kV～750kV智能变电站设计规范》Q／GDW 11145-2014 《智能变电站二次系统标准化现场调试规范》Q／GDW 11024-2013 《智能变电站继电保护和安全自动装置运行管理导则》Q／GDW 1808-2012 《智能变电站继电保护通用技术条件》Q／GDW 11024-2013 《智能变电站继电保护和安全自动装置运行管理导则》Q／GDW 1809-2012 《智能变电站继电保护检验规程》Q／GDW 1810-2012《智能变电站继电保护检验测试规范》Q／GDW 11050-2013 《智能变电站动态记录装置应用技术规范》Q／GDW 11051-2013 《智能变电站二次回路性能测试规范》Q／GDW 11052-2013 《智能变电站就地化保护装置通用技术条件》Q／GDW 11053-2013 《站域保护控制系统检验规范》Q／GDW 11054-2013 《智能变电站数字化相位核准技术规范》Q／GDW 11055-2013 《智能变电站继电保护及安全自动装置运行评价规程》Q／GDW 414-2011《变电站智能化改造技术规范》Q／GDW 422-2010《国家电网继电保护整定计算技术规范》Q／GDW 426-2010《合并单元技术规范》Q／GDW 427-2010《智能变电站测控单元技术规范》Q／GDW 428-2010《智能终端技术规范》Q／GDW 429-2010《智能变电站网络交换机技术规范》Q／GDW 430-2010《智能变电站智能控制柜技术规范》Q／GDW 431-2010《智能变电站自动化系统现场调试导则》Q／GDW 441-2010《智能变电站继电保护技术规范》Q／GDW 580-2011《变电站智能化改造工程验收规范》Q／GDW 640-2011《110(66)千伏变电站智能化改造工程标准化设计规范》Q／GDW 641-2011《220千伏变电站智能化改造工程标准化设计规范》Q／GDW 642-2011《330千伏-750千伏变电站智能化改造工程标准化设计规范》Q／GDW 689-2012 《智能变电站调试规范》Q／GDW 690-2011《电子式互感器现场校验规范》及编制说明Q／GDW 691-2011《智能变电站合并单元测试规范》Q／GDW 715-2012《智能变电站网络报文记录及分析装置技术条件》Q／GDW 750-2012《智能变电站运行管理规范》Q／GDW 1161-2013《线路保护及辅助装置标准化设计规范》Q／GDW 1175-2013《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》Q／GDW 1429-2012《智能变电站网络交换机技术规范》Q／GDW 678-2011《变电站一体化监控系统功能规范》Q／GDW 1875-2013《变电站一体化监控系统测试及验收规范》Q／GDW 1396-2012《IEC 61850工程继电保护应用模型》Q／GDW 733-2014《智能变电站网络报文记录及分析装置检验规范》Q／GDW 1976-2013《智能变电站动态记录装置技术规范》Q／GDW 11010-2013《继电保护信息规范》Q／GDW 1914-2013《继电保护及安全自动装置验收规范》Q／GDW 11361-2017 智能变电站保护设备在线监视与诊断装置技术规范Q／GDW 10131-2017 电力系统实时动态监测系统技术规范Q／GDW 10422-2017《国家电网继电保护整定计算技术规范》Q／GDW 10427-2017 变电站测控装置技术规范Q／GDW 11354-2017 调度控制远方操作技术规范Q／GDW 11661-2017 1000kV继电保护及辅助装置标准化设计规范Q／GDW 11662-2017 智能变电站系统配置描述文件技术规范Q／GDW 11663-2017继电保护整定计算平台与整定计算软件数据交互接口标准Q／GDW 11765-2017 智能变电站光纤回路建模及编码技术规范Q／GDW 11766-2017 电力监控系统本体安全防护技术规范Q／GDW 11794-2017 智能变电站二次光纤回路及虚回路设计软件技术规范图黄色可以删除，有更新，涂红色的为新增的图绿色的11050、1976已经停用由10976替代。

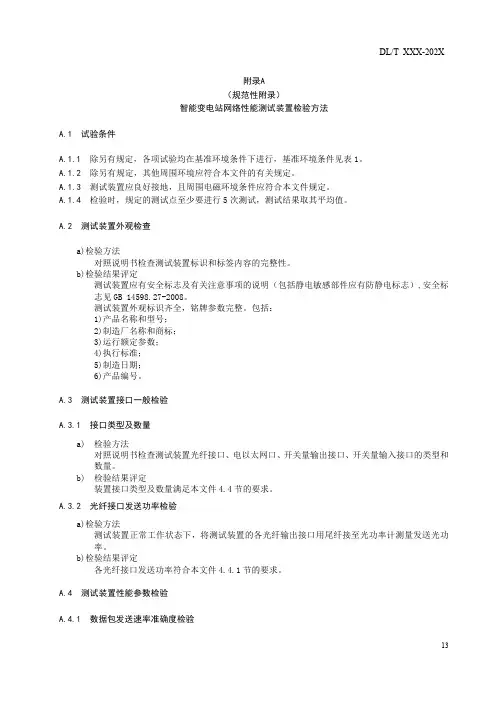

附录A（规范性附录）智能变电站网络性能测试装置检验方法A.1 试验条件A.1.1 除另有规定，各项试验均在基准环境条件下进行，基准环境条件见表1。

A.1.2 除另有规定，其他周围环境应符合本文件的有关规定。

A.1.3 测试装置应良好接地，且周围电磁环境条件应符合本文件规定。

A.1.4 检验时，规定的测试点至少要进行5次测试，测试结果取其平均值。

A.2 测试装置外观检查a)检验方法对照说明书检查测试装置标识和标签内容的完整性。

b)检验结果评定测试装置应有安全标志及有关注意事项的说明（包括静电敏感部件应有防静电标志）,安全标志见GB 14598.27-2008。

测试装置外观标识齐全，铭牌参数完整。

包括：1)产品名称和型号；2)制造厂名称和商标；3)运行额定参数；4)执行标准；5)制造日期；6)产品编号。

A.3 测试装置接口一般检验A.3.1 接口类型及数量a)检验方法对照说明书检查测试装置光纤接口、电以太网口、开关量输出接口、开关量输入接口的类型和数量。

b)检验结果评定装置接口类型及数量满足本文件4.4节的要求。

A.3.2 光纤接口发送功率检验a)检验方法测试装置正常工作状态下，将测试装置的各光纤输出接口用尾纤接至光功率计测量发送光功率。

b)检验结果评定各光纤接口发送功率符合本文件4.4.1节的要求。

A.4 测试装置性能参数检验A.4.1 数据包发送速率准确度检验13a)检验方法与步骤1）将测试装置、帧头触发器、频率计参照图B.1连接；图B.1测试装置与帧头触发器和频率计连接示意图2）频率计设置为计数模式；3）选择测试装置的数据包发送模块，测试用例数据帧长包括64、128、256、512、1024、1280、1518字节；测试速率为线速率；4）启动数据包发送测试过程，记录频率计上各种帧长测试结果。

b)检验结果评定测试装置配置功能应符合本文件5.3节的要求。

A.4.2 时延测试准确度检验a)检验方法与步骤1)测试装置与时延发生器参照图B.2连接；图B.2测试装置与时延发生器连接示意图2)配置测试装置和时延发射器，使两者之间能正常收发报文；3)选择测试装置的时延测试模块，测试用例数据帧长包括64、128、256、512、1024、1280、1518字节，测试速率为线速率；4)配置时延发射器上各种帧长对应的时延值；5)启动时延测试过程，记录各种帧长测试结果。

YS-ES1智能化变电站故障录波及网络记录分析装置-说明书v3[1].0南京航天银山电气有限公司技术资料编号：201306270001YS-ES1智能化变电站故障录波及网络记录分析装置版本V3.0航天科工深圳（集团）有限公司南京航天银山电气有限公司前言本说明书仅适用于最终用户，对翻版、其他任何商业或其他目的的用途，本公司保留追究其法律责任的权利。

由于本装置的良好扩充性能，在本说明书中可能没有涵盖装置的所有功能，用户有不明之处，欢迎向本公司致电或E-mail垂询。

第一章、概述1.1 应用范围该装置设计采用FPGA结合嵌入式实时操作系统vxWorks，适应电力系统发展需求的嵌入式电网通信记录、分析装置。

装置能自动识别IEC61850-MMS、IEC61850-9-1、IEC61850-9-2、GOOSE、IP等多种网络通信协议。

具有可扩展性好、时间延时小、实时在线监视等优点，提供多种模式的分析手段，适应不同层次的客户使用，操作简便。

该装置适用于智能电网的数字化变电站中，用于监视、记录、分析数字化变电站中的所有交互的报文信息，同时也可以应用于需要记录、分析网络报文的场所，在智能电网的建设中将会起着重要的作用。

1.2技术特点1.分布式架构设计：本装置采用分布式架构设计，可以根据接入量使用多个采集单元，同时配有集中管理单元，将各个采集单元的数据进行合成。

2.嵌入式硬件、嵌入式操作系统：采用高档FPGA以及高速ARM进行采集处理，同时在前置单元采用了实时性很强的vxWorks操作系统，集中管理单元采用了Linux 操作系统。

3.分布式大容量存储：集中管单元配有两块1T硬盘，暂稳态独立存储，使数据更加安全。

4.基于TCP/IP以及IEC61850、IEEE1588等规范的深层完整解析：深入并完整地基于TCP/IP以及IEC61850、IEEE1588解析网络报文，通过三种模式，即简明模式、专业模式、原始模式满足不同层次用户的需求，真正达到了方便使用的目的。
