2018届高考物理二轮复习“力与曲线运动”学前诊断20180115350

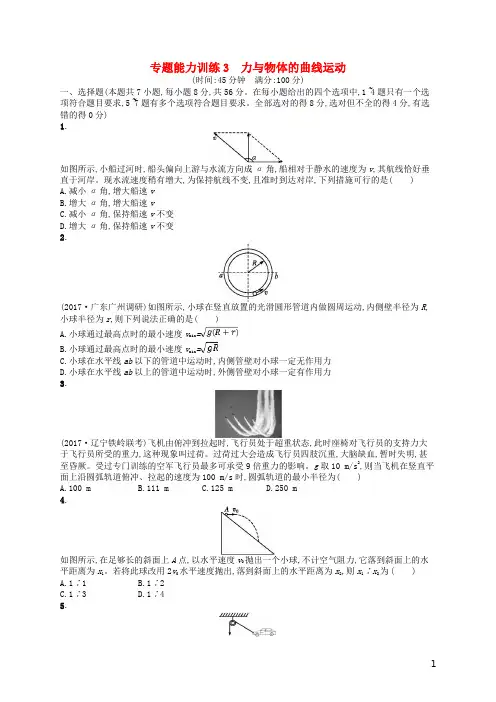

专题能力训练3 力与物体的曲线运动(时间:45分钟满分:100分)一、选择题(本题共7小题,每小题8分,共56分。

在每小题给出的四个选项中,1~4题只有一个选项符合题目要求,5~7题有多个选项符合题目要求。

全部选对的得8分,选对但不全的得4分,有选错的得0分)1.如图所示,小船过河时,船头偏向上游与水流方向成α角,船相对于静水的速度为v,其航线恰好垂直于河岸。

现水流速度稍有增大,为保持航线不变,且准时到达对岸,下列措施可行的是()A.减小α角,增大船速vB.增大α角,增大船速vC.减小α角,保持船速v不变D.增大α角,保持船速v不变2.(2017·广东广州调研)如图所示,小球在竖直放置的光滑圆形管道内做圆周运动,内侧壁半径为R,小球半径为r,则下列说法正确的是()A.小球通过最高点时的最小速度v min=B.小球通过最高点时的最小速度v min=C.小球在水平线ab以下的管道中运动时,内侧管壁对小球一定无作用力D.小球在水平线ab以上的管道中运动时,外侧管壁对小球一定有作用力3.(2017·辽宁铁岭联考)飞机由俯冲到拉起时,飞行员处于超重状态,此时座椅对飞行员的支持力大于飞行员所受的重力,这种现象叫过荷。

过荷过大会造成飞行员四肢沉重,大脑缺血,暂时失明,甚至昏厥。

受过专门训练的空军飞行员最多可承受9倍重力的影响。

g取10 m/s2,则当飞机在竖直平面上沿圆弧轨道俯冲、拉起的速度为100 m/s时,圆弧轨道的最小半径为()A.100 mB.111 mC.125 mD.250 m4.如图所示,在足够长的斜面上A点,以水平速度v0抛出一个小球,不计空气阻力,它落到斜面上的水平距离为x1。

若将此球改用2v0水平速度抛出,落到斜面上的水平距离为x2,则x1∶x2为() A.1∶1 B.1∶2C.1∶3D.1∶45.如图所示,一人用力跨过定滑轮拉一玩具小车,已知小车的质量为m,水平面对小车的阻力恒为F f。

第3讲力与曲线运动一、图解平抛运动的实质二、平抛运动与斜面相关的两个结论(1)对于在斜面上平抛又落到斜面上的问题，其竖直位移与水平位移之比等于斜面倾角的正切值．(2)若平抛的物体垂直打在斜面上，则物体打在斜面上瞬间，其水平速度与竖直速度之比等于斜面倾角的正切值．三、圆周运动基础知识和典型实例高频考点1运动的合成与分解1－1.(2017·张家界一中模拟)下列关于运动和力的叙述中，正确的是()A．做曲线运动的物体，其加速度方向一定是变化的B．物体做圆周运动，所受的合力一定指向圆心C．物体所受合力方向与运动方向相反，该物体一定做直线运动D．物体运动的速率在增加，所受合力方向一定与运动方向相同解析：做曲线运动的物体，其加速度方向也可能是不变的，例如平抛运动，选项A错误；只有当物体做匀速圆周运动时，所受的合力才指向圆心，选项B错误；物体所受合力方向与运动方向相反，该物体一定做匀减速直线运动，选项C正确；物体运动的速率在增加，所受合力方向不一定与运动方向相同，例如平抛运动的物体，选项D错误．答案：C1－2．(2017·青岛模拟)在水平放置的圆柱体轴线的正上方的P点，将一个小球以水平速度v0垂直圆柱体的轴线抛出，小球飞行一段时间后恰好从圆柱体上Q点沿切线飞过，测得O、Q连线与竖直方向的夹角为θ，那么小球经过Q点时的速度是()A．v0cos θB．v0sin θC．v02sin θB．v0tan θ解析：O、Q连线与竖直方向的夹角为θ，即水平速度与末速度的夹角为θ，根据平行四边形定则可得cos θ＝v0 v Q ，解得v Q＝v0cos θ，A正确．答案：A1－3.(2017·赣州一模)有一个质量为3 kg的质点在直角坐标系xOy所在的平面内运动，x方向的速度—时间图象和y方向的位移—时间图象分别如图甲、乙所示，下列说法正确的是()A．质点做匀变速直线运动B．质点所受的合外力为3 NC．质点的初速度大小为5 m/sD．质点初速度的方向与合外力的方向垂直解析：从图甲可知质点在x方向上做初速度v0＝3 m/s的匀加速直线运动，加速度为a＝1.5 m/s2，从图乙中可知，质点在y方向上做匀速直线运动，v y＝4 m/s，所以质点受到的合力恒定，但初速度方向和合力方向不共线，质点做匀变速曲线运动，A错误；根据牛顿第二定律可得质点受到的合力为F＝ma＝4.5 N，B错误；质点的初速度为v＝v02＋v2y＝5 m/s，质点的合力方向沿x正方向，初速度方向在x轴与y轴之间，故两者夹角不为90°，C正确，D错误．答案：C1－4．如图所示，长为L 的轻直棒一端可绕固定轴O 转动，另一端固定一质量为m 的小球，小球搁在水平升降台上，升降台以速度v 匀速上升，下列说法正确的是( )A ．小球做匀速圆周运动B ．当棒与竖直方向的夹角为α时，小球的速度为vL cos αC ．棒的角速度逐渐增大D ．当棒与竖直方向的夹角为α时，棒的角速度为vL sin α解析：棒与升降台接触点(即小球)的运动可视为竖直向上的匀速运动和沿平台向左的运动的合成．小球的实际运动即合运动方向是垂直于棒指向左上方，如图所示．设棒的角速度为ω，则合速度v实＝ωL ，沿竖直方向向上的速度分量等于v ，即ωL sin α＝v ，所以ω＝v L sin α，小球速度v 实＝ωL ＝v sin α ，由此可知棒(小球)的角速度随棒与竖直方向的夹角α的增大而减小，小球做角速度越来越小的变速圆周运动，故D 正确，A 、B 、C 错误．答案：D1．认清合速度与分速度，速解绳(杆)端速度问题求解此类问题的关键是正确认识合速度和两个分速度．与杆或绳相连的物体，相对地面实际发生的运动是合运动．如第4题中小球的实际运动，是以杆为半径的圆周运动，故合速度方向与杆垂直，其两个分运动是合运动产生的两个效果，即上升的同时沿平台向左运动．2．绳(杆)端速度分解方法绳(杆)端的实际速度为合速度．绳(杆)端速度一般分解为沿绳(杆)方向的速度和垂直于绳(杆)方向的速度．沿绳(杆)的方向上各点的速度大小相等．常见的模型如图甲、乙、丙所示：高频考点2 抛体运动问题2－1.(2017·全国卷Ⅰ)发球机从同一高度向正前方依次水平射出两个速度不同的乒乓球(忽略空气的影响)．速度较大的球越过球网，速度较小的球没有越过球网；其原因是()A．速度较小的球下降相同距离所用的时间较多B．速度较小的球在下降相同距离时在竖直方向上的速度较大C．速度较大的球通过同一水平距离所用的时间较少D．速度较大的球在相同时间间隔内下降的距离较大解析：本题考查平抛运动．忽略空气的影响时乒乓球做平抛运动．由竖直方向做自由落体运动有t＝2hg、v y＝2gh，某一时间间隔内下降的距离y＝v y t＋12gt2，由h相同，可知A、B、D皆错误；由水平方向上做匀速运动有x＝v0t，可见x相同时t与v0成反比，C正确．答案：C2－2.(2017·石家庄市质检)如图所示，一带电小球自固定斜面顶端A点以某速度水平抛出，落在斜面上B点．现加上竖直向下的匀强电场，仍将小球自A点以相同速度水平抛出，落在斜面上C点．不计空气阻力，下列说法正确的是()A．小球带正电B．小球所受电场力可能大于重力C．小球两次落在斜面上所用的时间不相等D．小球两次落在斜面上的速度大小相等解析：不加电场时，小球做平抛运动，加电场时，小球做类平抛运动，根据tan α＝12at2v0t，则t＝2v0tan αa，因为水平方向上做匀速直线运动，可知t2>t1，则a<g，可知小球一定带负电，所受的电场力向上，且小于重力的大小，故A、B错误，C正确；因为做类平抛运动或平抛运动时，小球在某时刻的速度方向与水平方向夹角的正切值是位移与水平方向夹角正切值的2倍，由于位移方向相同，则小球两次落在斜面上的速度方向一定相同，根据平行四边形定则知，初速度相同，则落在斜面上的速度大小相等，故D正确．答案：CD2－3.(2017·苏锡常镇四市调研)某同学玩飞镖游戏，先后将两只飞镖a、b由同一位置水平投出，已知飞镖投出的初速度v a>v b，不计空气阻力，则两支飞镖插在竖直靶上的状态(侧视图)可能是()解析：因v a>v b，则根据t＝xv可知t a<t b，根据h＝12gt2，h a<h b，根据tan θ＝v0v y＝v0gt，对于飞镖a，时间短，初速度大，则tan θa＞tan θb，所以θa＞θb.故A正确，故选A．答案：A运用平抛运动规律处理平抛运动问题时，要注意如下几点：(1)处理平抛运动(或类平抛运动)问题时，一般将运动沿初速度方向和垂直于初速度方向进行分解，先按分运动规律列式，再用运动的合成法则求合运动．(2)对于从斜面上平抛又落到斜面上的问题，竖直位移与水平位移的比值等于斜面倾角的正切值．(3)若平抛的物体垂直打在斜面上，则物体打在斜面上瞬间，其水平速度与竖直速度的比值等于斜面倾角的正切值．(4)做平抛运动的物体，其位移方向与速度方向一定不同．(5)抓住两个三角形，有关速度的三角形和有关位移的三角形，结合题目呈现的角度或函数方程找到解决问题的突破口．(6)对斜抛运动问题，可以将斜抛运动在对称轴(最高点)处分开，然后对两部分都可按平抛运动来处理．高频考点3水平面内的圆周运动问题如图，两个质量均为m的小木块a和b(可视为质点)放在水平圆盘上，a与转轴OO′的距离为l，b与转轴的距离为2l，木块与圆盘的最大静摩擦力为木块所受重力的k倍，重力加速度大小为g.若圆盘从静止开始绕转轴缓慢地加速转动，用ω表示圆盘转动的角速度，下列说法正确的是()A．b一定比a先开始滑动B．a、b所受的摩擦力始终相等C．ω＝kg2l是b开始滑动的临界角速度D．当ω＝2kg3l时，a所受摩擦力的大小为kmg[思路点拨]未滑动时静摩擦力提供向心力，一起转动时角速度相等―→运动半径大，所需向心力大↓最大静摩擦力提供向心力―→木块开始滑动的临界条件【解析】 因圆盘从静止开始绕转轴缓慢加速转动，在某一时刻可认为，木块随圆盘转动时，其受到的静摩擦力的方向指向转轴，由静摩擦力提供向心力，两木块转动过程中角速度相等，则根据牛顿第二定律可得f ＝mω2R ，由于小木块b 的轨道半径大于小木块a 的轨道半径，故小木块b 做圆周运动需要的向心力较大，B 错误；因为两小木块的最大静摩擦力相等，故b 一定比a 先开始滑动，A 正确；当b 开始滑动时，由牛顿第二定律可得kmg ＝mω2b ·2l ，可得ωb ＝kg 2l，C 正确；当a 开始滑动时，由牛顿第二定律可得kmg ＝mω2a l ，可得ωa ＝kg l，而转盘的角速度 2kg 3l<kg l ，小木块a 未发生滑动，其所需的向心力由静摩擦力来提供，由牛顿第二定律可得f ＝mω2l ＝23kmg ，D 错误． 【答案】 AC圆周运动的临界问题的解题模板3－1.(多选)(2017·吉林省实验中学模拟)在光滑圆锥形容器中，固定了一根光滑的竖直细杆，细杆与圆锥的中轴线重合，细杆上穿有小环(小环可以自由转动，但不能上下移动)，小环上连接一轻绳，与一质量为m 的光滑小球相连，让小球在圆锥内的水平面上做匀速圆周运动，并与圆锥内壁接触．如图所示，图a 中小环与小球在同一水平面上，图b 中轻绳与竖直轴成θ(θ<90°)角．设图a 和图b 中轻绳对小球的拉力分别为T a 和T b ，圆锥内壁对小球的支持力分别为N a 和N b ，则下列说法中正确的是( )A ．T a 一定为零，T b 一定为零B．T a、T b是否为零取决于小球速度的大小C．N a一定不为零，N b可以为零D．N a、N b的大小与小球的速度无关解析：对图a中的小球进行受力分析，小球所受的重力、支持力的合力方向可以指向圆心提供向心力，所以T a 可以为零，若N a等于零，则小球所受的重力及绳子拉力的合力方向不能指向圆心提供向心力，所以N a一定不为零；对图b中的小球进行受力分析，若T b为零，则小球所受的重力、支持力的合力方向可以指向圆心提供向心力，所以T b可以为零，若N b为零，则小球所受的重力及绳子拉力的合力方向也可以指向圆心而提供向心力，所以N b可以为零；由以上分析知N a、N b、T a、T b的大小与小球的速度有关；所以B、C正确，A、D错误．答案：BC3－2．(2017·合肥市一中)如图所示，一根细线下端拴一个金属小球P，细线的上端固定在金属块Q上，Q放在带小孔(小孔光滑)的水平桌面上，小球在某一水平面内做匀速圆周运动，现使小球在一个更高的水平面上做匀速圆周运动，而金属块Q始终静止在桌面上的同一位置，则改变高度后与原来相比较，下面的判断中正确的是()A．细线所受的拉力不变B．小球P运动的线速度变大C．小球P运动的周期不变D．Q受到桌面的静摩擦力变小解析：设细线与竖直方向的夹角为θ，细线的拉力大小为T，细线的长度为L．P球做匀速圆周运动时，由重力和细线的拉力的合力提供向心力，如图，则有：T＝mgcos θ，mg tan θ＝mω2L sin θ，mg tan θ＝m v2L sin θ，得线速度v＝gL tan θsin θ，角速度ω＝gL cos θ，使小球改到一个更高的水平面上做匀速圆周运动时，θ增大，cos θ减小，sin θtan θ增大，则得到细线拉力T增大，角速度ω增大，线速度增大，根据公式T＝2πω可得周期减小，故B正确，A、C错误；对金属块Q，由平衡条件得知，Q受到桌面的静摩擦力等于细线的拉力大小，故静摩擦力增大，D 错误．答案：B3－3.(多选)(2017·南阳市一中模拟)质量为m 的小球由轻绳a 和b 分别系于一轻质细杆的A 点和B 点，如图所示，绳a 与水平方向成θ角，绳b 在水平方向且长为l ，当轻杆绕轴AB 以角速度ω匀速转动时，小球在水平面内做匀速圆周运动，则下列说法正确的是( )A ．a 绳的张力不可能为零B ．a 绳的张力随角速度的增大而增大C ．当角速度ω>g cot θl，b 绳将出现弹力 D ．若b 绳突然被剪断，则a 绳的弹力一定发生变化解析：小球做匀速圆周运动，在竖直方向上的合力为零，水平方向上的合力提供向心力，所以a 绳在竖直方向上的分力与重力相等，可知a 绳的张力不可能为零，故A 正确；根据竖直方向上平衡得F a sin θ＝mg ，解得F a ＝mgsin θ，可知a 绳的拉力不变，故B 错误；当b 绳拉力为零时，有mg tan θ＝mlω2，解得ω2＝g l tan θ，当角速度ω2>gl tan θ即ω>g cot θl，b 绳将出现弹力，故C 正确；由于b 绳可能没有弹力，故b 绳突然被剪断，a 绳的弹力可能不变，故D 错误．答案：AC竖直面内的圆周运动模型竖直面内的圆周运动是中学物理中常见模型之一．该模型通常以细线、轻杆等为载体(即所谓的“线模型”和“杆模型”)，通过对质点在特殊位置受力情况的分析、在竖直面内圆周运动情况的分析等，综合考查受力分析、牛顿运动定律、圆周运动中的动力学关系、机械能守恒定律和动能定理的应用以及质点运动的临界条件的判断与分析等．考生在解决有关此模型的问题时，一定要注意质点在圆周运动最高点和最低点的受力和运动情况，这往往是解题关键．竖直面内圆周运动的“线模型”如图所示，长为L 的细线一端固定在O 点，另一端拴一质量为m 的小球．已知小球在最高点A 受到细线的拉力大小刚好等于小球自身的重力，重力加速度为g .求：(1)小球通过最高点A 时的速度v A 的大小； (2)小球通过最低点B 时，细线对小球的拉力大小．[思路点拨] 此模型为“线模型”．在最高点A ，由合力提供向心力可得出在A 点时小球的速度v A 的大小；由机械能守恒定律可算出小球运动到B 点时的速度大小v B ，进而由向心力公式求出细线对小球的拉力．【解析】 (1)小球运动到最高点A 时受重力与细线拉力作用，则由合外力提供向心力可得2mg ＝m v 2AL ，解得v A＝2gL ．(2)设小球运动到B 点时的速度大小为v B ，则由机械能守恒定律可得 mg ·2L ＋12m v 2A ＝12m v 2B ，解得v B ＝6gL 设小球运动到B 点时细线对球的拉力为F T ，则有F T －mg ＝m v 2BL ，解得F T ＝7mg ．【答案】 (1)2gL (2)7mg竖直面内圆周运动的“杆模型”如图所示，长为l 的轻杆一端固定质量为m 的小球，另一端固定在转轴O .现使小球在竖直平面内做圆周运动，P 为圆周运动的最高点，若小球通过圆周运动最低点时的速度大小为 92gl ，忽略空气阻力的影响，则以下判断正确的是( )A ．小球不能到达P 点B ．小球到达P 点时的速度大于glC ．小球能到达P 点，且在P 点受到轻杆向上的弹力D ．小球能到达P 点，且在P 点受到轻杆向下的弹力[思路点拨] 此模型为“杆模型”．由于小球在最低点的速度已知，故由机械能守恒定律可计算出小球到达最高点时的速度v P ，若v P <0，说明小球不能到达最高点；若0<v P <gl ，说明杆对小球具有向上的弹力；若v P >gl ，说明杆对小球具有向下的弹力；若恰好满足v P ＝gl ，说明在最高点P 时杆对小球没有弹力作用．【解析】 假如小球能到达最高点P ，设小球在最高点P 时的速度大小为v P ，由机械能守恒定律可得：12m v 2P ＝12m v 2－mg ·2l ，将v ＝92gl 代入可解得v P ＝12gl ，故小球能到达最高点，选项A 、B 错误；由于12gl <gl ，故小球在P 点将受到轻杆向上的弹力，选项C 正确、D 错误．【答案】 C对于竖直平面内圆周运动的“线模型”和“杆模型”，由于考查的物理知识相对集中，故解题思路非常清晰，解法相对固定．该模型常用的解题思路如下．(1)确定模型种类：首先判断是“线模型”还是“杆模型”．(2)确定临界位置：对于竖直面内的圆周运动，通常其临界位置为圆周运动的最高点或最低点．(3)研究临界状态：对于“线模型”，最高点的临界状态是速度满足v ＝gR (其中R 为圆周运动的半径)；而对于“杆模型”，最高点的临界状态是速度满足v ＝0．(4)对质点进行受力分析：明确质点做圆周运动过程中的受力情况(通常是最高点或最低点)，然后根据牛顿第二定律列出方程F 合＝m v 2R．(5)对运动过程进行分析：对于处在两个状态之间的运动过程，通常采用动能定理或机械能守恒定律来求解．与平抛运动等相结合的综合模型(多选)如图所示，一个固定在竖直平面上的光滑半圆形管道，内有一个直径略小于管道内径的小球，小球在管道内做圆周运动，从B 点脱离后做平抛运动，经过0.3 s 后恰好与倾角为45°的斜面垂直相碰．已知半圆形管道的半径为R ＝1 m ，小球可看作质点且其质量为m ＝1 kg ，重力加速度g ＝10 m/s 2，则( )A ．小球与斜面的相碰点C 与B 点的水平距离为0.9 m B ．小球与斜面的相碰点C 与B 点的竖直距离为1.9 m C ．小球经过管道的B 点时，受到管道的作用力大小是1 ND ．小球经过管道的B 点时，受到管道的作用力大小是2 N【解析】 根据平抛运动的规律，小球在C 点的竖直分速度v y ＝gt ，由几何关系可知水平分速度v x ＝v y tan 45°，则B点与C点的水平距离为x＝v x t，竖直距离为y＝12gt2，联立并代入数据求解可得x＝0.9 m，y＝0.45 m，选项A正确、B错误；设小球在B点时管道对小球的作用力方向竖直向下，则由牛顿第二定律可得F＋mg＝m v2BR，而v B＝v x，代入数据可解得F＝－1 N，则管道对小球的作用力方向竖直向上，大小为1 N，故选项C正确、D错误．【答案】AC此类问题是由圆周运动和平抛运动复合而成的，其解法相对简单，对于圆周运动，一般运用动能定理或机械能守恒定律来分析运动的过程，运用受力分析和牛顿运动定律来分析运动的特殊位置(如最高点和最低点)；对于平抛运动，通常结合运动的合成与分解知识，将其分解为水平方向上的匀速直线运动和竖直方向上的自由落体运动进行处理．解决此类问题时，要特别注意圆周运动与平抛运动的结合点，此位置往往是解题的关键．。

寒假作业(一) 力与运动1．[多选]我国自主研制的歼-20战机在某次试飞过程中的视频截图和竖直方向v y -t 图像分别如图甲和图乙所示，则下列说法正确的是( )A ．歼-20战机在前50 s 内竖直方向的加速度大小为0.8 m/s 2B ．歼-20战机在50 s 到100 s 内静止C ．歼-20战机在100 s 到200 s 内竖直方向的加速度大小为0.4 m/s 2D ．在200 s 末，以地面为参考系，歼-20战机的速度大小为0解析：选AC 根据图像可知，前50 s 内竖直方向的加速度大小为a 1＝Δv 1Δt 1＝4050 m /s 2＝0.8 m/s 2，故A 正确；歼-20战机在50 s 到100 s 内竖直方向做匀速直线运动，不是静止状态，故B 错误；根据图像可知，在100 s 到200 s 内竖直方向的加速度大小为a 2＝Δv 2Δt 2＝40100m /s 2＝0.4 m/s 2，故C 正确；在200 s 末，以地面为参考系，竖直方向速度为零，但水平方向速度不一定为零，所以歼-20战机的速度大小不一定为零，故D 错误。

2.如图所示，A 和B 两物块的接触面是水平的，A 与B 保持相对静止一起沿固定斜面匀速下滑，在下滑过程中B 的受力个数为( )A ．3个B ．4个C ．5个D ．6个解析：选B 先以A 为研究对象，分析受力情况：受重力、B 对A 的竖直向上的支持力，B 对A 没有摩擦力，否则A 不会匀速运动。

再对B 研究，B 受到重力、A 对B 竖直向下的压力，斜面的支持力和滑动摩擦力，共4个力。

3.如图所示，某竖直弹射装置由两根劲度系数为k 的轻弹簧以及质量不计的底盘构成，当质量为m 的物体竖直射向空中时，底盘对物体的支持力为6mg (g 为重力加速度)，已知两根弹簧与竖直方向的夹角为θ＝60°，则此时每根弹簧的伸长量为( )A.3mgk B.4mg k C.5mg kD.6mg k解析：选D 对物体m ，受重力和支持力，根据牛顿第二定律，有：N －mg ＝ma 其中：N ＝6mg 解得：a ＝5g再对质量不计的底盘和物体m 整体分析，受两个拉力和重力，根据牛顿第二定律，有： 竖直方向：2F cos 60°－mg ＝ma 解得：F ＝6mg根据胡克定律，有：x ＝F k ＝6mg k 故D 正确。

2018年高考真题全国卷II理综物理试题解析(解析版)详细答案本文没有明显的格式错误，但是有一些排版不规范的问题。

在第一题的解析中，CD错误应该换行，单独成为一句话，并且需要加上标点符号。

在第二题的解析中，最后一句话应该换行，单独成为一段。

在第三题的解析中，密度公式后面应该加上标点符号。

同时，每段话的语言表达也可以更加简洁明了。

例如，第一题的解析可以改为：“木箱在运动过程中受到拉力和摩擦力的作用，根据动能定理可知，动能等于力做功的大小。

因此，动能小于拉力所做的功，选项A正确。

”1014Hz和1015Hz是指频率的单位，108m·s-1是指光速的大小。

根据光电效应方程，只有当光的频率大于某个最小值时，才能产生光电效应。

根据公式f=Φ/h，其中Φ为金属的逸出功，h为普朗克常量，可以求出锌产生光电效应的最低频率为1015Hz。

在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下。

一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是D。

在移动过程中，左边导体棒切割产生的电流方向是顺时针，右边切割磁感线产生的电流方向也是顺时针，两根棒切割产生电动势方向相同，因此电流恒定且方向为顺时针。

从第二个矩形区域到第三个矩形区域，左右两根棒切割磁感线产生的电流大小相等，方向相反，所以回路中电流表现为零。

从第三个矩形区域到第四个矩形区域，左边切割产生的电流方向逆时针，右边切割产生的电流方向也是逆时针，所以电流的大小为，方向是逆时针。

当线框再向左运动时，左边切割产生的电流方向顺时针，右边切割产生的电流方向是逆时针，此时回路中电流表现为零，故线圈在运动过程中电流是周期性变化，因此D是正确的选项。

甲、乙两汽车同一条平直公路上同向运动，其速度-时间图像分别如图中甲、乙两条曲线所示。

已知两车在t2时刻并排行驶，下列说法正确的是BD。
