桥梁计算电子表格计算公式

**桥梁计算书（含水文、荷载、桩长、挡墙的计算）**本计算书中包括桥涵水文的计算、恒荷载计算、活荷载计算桩长、以及挡墙的计算。

荷载标准：公路Ⅱ级乘0.8的系数桥面宽度：净4.5+2×0.5m跨度：13孔×13m1、工程存在问题*****桥位于***闸下游1000m处，建于1982年，为钢筋砼双排架式桥墩，预制拼装型板梁桥面，17孔，每跨8.85m。

总长150.45m，宽5.3m。

该桥运行20多年，根据***省水利建设工程质量监测站检验测试报告检测结果如下：（1）桥墩A．桥墩基础桥墩基础为抛石砼，设计强度等级为150＃，钻芯法检测砼现有强度代表值为16.4MPa。

B．排架立柱及联系梁立柱设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.0～18.3MPa。

联系梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.7MPa。

立柱外观质量总体较差，局部区域麻面较重。

立柱砼碳化深度最大值为31mm，最小值为5mm，平均值为14mm。

立柱钢筋保护层实测厚度为20mm，钢筋目前未锈，但碳化深度平均值已接近钢筋保护层厚度。

通过普查，全桥64根立柱中有12根35处箍筋锈胀外露，有6处联系梁主筋外露。

C．盖梁盖梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为17.4～21.5MPa。

盖梁外观质量一般，梁体砼总体感觉较疏松。

盖梁砼碳化深度最大值为24mm，最小值为9mm，平均值为18mm。

，盖梁主筋侧保护层实测厚度为9～13mm，底保护层实测厚度29～42mm，砼碳化深度已超过钢筋侧保护层厚度，盖梁主筋已开始锈蚀。

通过普查，全桥32根盖梁中共有14根15处主筋锈蚀膨胀，表层砼脱落，主筋外露，长度15～70cm；有28处箍筋锈胀外露。

（2）T型梁T型梁设计强度等级为200＃，每跨中间两根T型外观较好，两边T型梁外观较差。

T型梁砼碳化深度最大值为20mm，最小值为7mm，平均值为14mm。

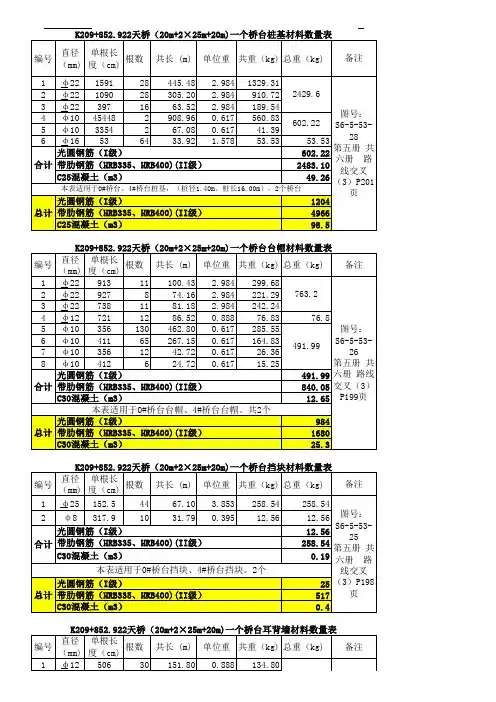

桥梁工程量计算表摘要：1.桥梁工程量计算表的概述2.桥梁工程量计算表的内容3.桥梁工程量计算表的作用4.使用桥梁工程量计算表的注意事项正文：一、桥梁工程量计算表的概述桥梁工程量计算表是桥梁工程项目中，对各项工程量进行系统、全面、详细计算的表格，它是桥梁工程建设中不可或缺的重要组成部分。

桥梁工程量计算表以表格形式呈现，清晰、直观地展示了各项工程量的计算结果，为项目决策者、设计者、施工者以及监理人员提供了重要的参考依据。

二、桥梁工程量计算表的内容桥梁工程量计算表主要包括以下几个方面的内容：1.桥梁工程项目的基本信息，如项目名称、设计单位、施工单位等；2.桥梁工程项目的各项工程量，包括土石方工程、桩基工程、墩台工程、梁板工程、钢筋工程、混凝土工程、预应力工程等；3.各项工程量的计算方法和参数；4.各项工程量的计算结果。

三、桥梁工程量计算表的作用桥梁工程量计算表在桥梁工程建设中具有重要的作用，主要表现在以下几个方面：1.为项目决策提供依据。

桥梁工程量计算表为项目决策者提供了详细的工程量数据，有助于项目决策者对项目的投资、进度、质量等方面进行全面分析，为项目决策提供重要依据；2.为设计者提供设计依据。

桥梁工程量计算表为设计者提供了各项工程量的详细数据，有助于设计者进行工程设计，确保工程设计的合理性和准确性；3.为施工者提供施工依据。

桥梁工程量计算表为施工者提供了详细的工程量数据，有助于施工者制定施工计划、安排施工进度、控制施工成本等；4.为监理人员提供监理依据。

桥梁工程量计算表为监理人员提供了详细的工程量数据，有助于监理人员对工程质量、进度、投资等方面进行有效监控和管理。

四、使用桥梁工程量计算表的注意事项在使用桥梁工程量计算表时，应注意以下几点：1.确保计算表中的数据准确无误。

桥梁工程量计算表的数据是项目决策、设计、施工和监理的重要依据，因此，必须确保计算表中的数据准确无误；2.定期更新计算表。

桥梁工程项目的工程量随着工程的进行会发生变化，因此，应定期更新桥梁工程量计算表，确保计算表中的数据与实际情况相符；3.合理利用计算表。

桥梁工程量计算表桥梁工程量计算表是桥梁工程中非常重要的文档，用于对桥梁工程的各项工程量进行计算和统计。

通过桥梁工程量计算表，可以清晰地了解到桥梁工程的各项工程量指标，为工程的规划、设计和施工提供依据。

一、桥梁工程量计算表的作用桥梁工程量计算表是对桥梁工程的各项工程量进行统计和计算的重要工具，通过桥梁工程量计算表，可以清晰地了解到桥梁工程的各项工程量指标，如桥梁的长度、宽度、高度等。

同时，桥梁工程量计算表还可以对桥梁的材料、设备、人工等进行统计，为工程的规划、设计和施工提供依据。

二、桥梁工程量计算表的内容桥梁工程量计算表的内容通常包括以下几个方面：1. 桥梁基本信息：包括桥梁的名称、位置、设计单位、施工单位等基本信息。

2. 桥梁尺寸：包括桥梁的长度、宽度、高度等尺寸指标。

3. 桥梁材料：包括桥梁所使用的各类材料，如混凝土、钢材、木材等。

4. 桥梁设备：包括桥梁施工过程中所使用的各类设备，如起重机、挖掘机、打桩机等。

5. 桥梁人工：包括桥梁施工过程中所需要的各类人员，如工程师、技术员、工人等。

6. 桥梁工期：包括桥梁工程的计划工期和实际工期。

7. 桥梁造价：包括桥梁工程的总造价和各项费用的详细统计。

三、桥梁工程量计算表的编制流程桥梁工程量计算表的编制流程通常包括以下几个步骤：1. 收集资料：收集桥梁工程的相关资料，包括设计图纸、合同文件、施工方案等。

2. 分析资料：对收集到的资料进行分析，明确桥梁工程的各项指标和要求。

3. 计算工程量：根据桥梁工程的设计要求和施工方案，计算各项工程量指标。

4. 统计数据：将计算得到的工程量指标填入桥梁工程量计算表中，进行统计。

5. 审核核对：对填写好的桥梁工程量计算表进行审核核对，确保数据的准确性和完整性。

6. 编制报告：将审核核对后的桥梁工程量计算表编制成报告，供相关人员参考和使用。

四、桥梁工程量计算表的应用桥梁工程量计算表是桥梁工程管理和控制的重要工具，它可以帮助工程师和技术人员进行工程量的统计和分析，从而更好地了解和掌握工程的进展情况。

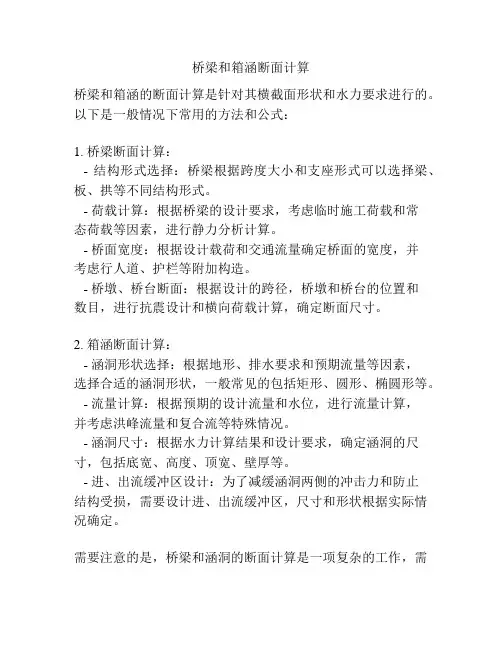

桥梁和箱涵断面计算
桥梁和箱涵的断面计算是针对其横截面形状和水力要求进行的。

以下是一般情况下常用的方法和公式：
1. 桥梁断面计算：
- 结构形式选择：桥梁根据跨度大小和支座形式可以选择梁、板、拱等不同结构形式。

- 荷载计算：根据桥梁的设计要求，考虑临时施工荷载和常
态荷载等因素，进行静力分析计算。

- 桥面宽度：根据设计载荷和交通流量确定桥面的宽度，并
考虑行人道、护栏等附加构造。

- 桥墩、桥台断面：根据设计的跨径，桥墩和桥台的位置和
数目，进行抗震设计和横向荷载计算，确定断面尺寸。

2. 箱涵断面计算：
- 涵洞形状选择：根据地形、排水要求和预期流量等因素，
选择合适的涵洞形状，一般常见的包括矩形、圆形、椭圆形等。

- 流量计算：根据预期的设计流量和水位，进行流量计算，
并考虑洪峰流量和复合流等特殊情况。

- 涵洞尺寸：根据水力计算结果和设计要求，确定涵洞的尺寸，包括底宽、高度、顶宽、壁厚等。

- 进、出流缓冲区设计：为了减缓涵洞两侧的冲击力和防止
结构受损，需要设计进、出流缓冲区，尺寸和形状根据实际情况确定。

需要注意的是，桥梁和涵洞的断面计算是一项复杂的工作，需
要考虑到多个因素的影响，包括水力特性、结构强度、土壤条件等，应该由专业的设计人员进行详细设计和计算。

桥架的计算公式范文
桥架是一种用于支撑电缆、管道和其他设备的结构，常用于建筑物、
工业设施和公共设施的电力、通信和控制系统。

在设计桥架时，需要计算
桥架的承载能力、生命周期成本和结构安全性。

下面是一些常用的桥架计
算公式。

1.承载能力计算：
-最小理论截面面积：桥架截面的最小理论负荷可以通过以下公式计算：
A=(Q*L)/(σ*η)
其中，A是最小理论截面面积，Q是负荷，L是跨距，σ是允许应力，η是安全系数。

-动力负荷：桥架的动力负荷可以通过以下公式计算：
Qd=(Mi*g*L)/(η*δ)
其中，Qd是动力负荷，Mi是力矩，g是重力加速度，L是跨距，η
是安全系数，δ是挠度。

2.挠度计算：
-桥架的自由挠度可以通过以下公式计算：
δ=(5*g*L^4)/(384*E*I)
其中，δ是挠度，g是重力加速度，L是跨距，E是弹性模量，I是
惯性矩。

-综合挠度：考虑到不同情况下的多种负载，综合挠度可以通过以下公式计算：
δt=(Q1*L^4)/(185*E*I)+(Q2*L^3)/(G*S)
其中，δt是综合挠度，Q1和Q2是负荷，L是跨距，E是弹性模量，I是惯性矩，G是剪切模量，S是截面面积。

3.其他计算：
-桥架的面积可以通过以下公式计算：
S=W*h
其中，S是面积，W是宽度，h是高度。

-桥架的体积可以通过以下公式计算：
V=L*S
其中，V是体积，L是长度，S是面积。

-桥架的重量可以通过以下公式计算：
M=ρ*V
其中，M是重量，ρ是密度，V是体积。

桥梁主要工程量计算公式说明一、桥墩本桥桥墩，共有多种形式，1、2、3号墩为柱式桥墩，4号墩为空心桥墩，5、6号桥墩为薄壁桥墩，7号桥墩为墙式桥墩，共四种形式。
