钢柱吊装方法

型钢柱吊装方案清晨的阳光透过窗帘的缝隙，洒在了我手中的笔尖上。

十年了，我依然记得第一次拿起笔，面对空白的纸张时的那份紧张和期待。

今天，我将用我的经验和智慧，为你呈现一份详尽的型钢柱吊装方案。

一、吊装前的准备工作1.确认型钢柱的尺寸、重量和安装位置。

这需要我们与设计师、施工队伍紧密沟通，确保每一个细节都准确无误。

2.检查吊装设备。

包括吊车、钢丝绳、索具等，确保它们的状态良好，能够承受吊装过程中的负荷。

3.准备施工图纸和技术说明书。

这些资料将指导我们进行吊装作业，确保每一步都符合规范。

4.做好施工现场的清理工作。

确保施工现场无障碍物，为吊装作业创造一个安全的环境。

二、吊装过程1.吊车就位。

根据型钢柱的重量和安装位置，选择合适的吊车，将其停放在预定位置。

2.系好钢丝绳。

将钢丝绳穿过型钢柱的预留孔洞，确保绳子紧固，不会在吊装过程中脱落。

3.启动吊车。

缓慢提升型钢柱，观察其是否平稳。

在提升过程中，要时刻注意吊车和型钢柱的状态，确保安全。

4.移动型钢柱。

在提升到一定高度后，将型钢柱缓慢移动到安装位置。

5.安装型钢柱。

在安装位置，将型钢柱平稳放置在基础上，确保其垂直度和平面位置符合设计要求。

6.固定型钢柱。

使用高强度螺栓将型钢柱与基础连接，确保其稳定性。

三、安全措施1.吊装作业人员必须佩戴安全帽、安全带等防护用品，确保自身安全。

2.吊装现场设置警戒线，禁止无关人员进入。

3.吊车操作人员必须具备相应的资质，熟悉吊车操作规程。

4.吊装过程中，要时刻关注天气变化，避免在恶劣天气下进行吊装作业。

5.吊装完成后，对吊装设备进行检查，确保其处于良好状态。

四、后期验收1.检查型钢柱的安装位置、垂直度、平面位置等是否符合设计要求。

2.检查高强度螺栓的连接是否牢固，是否符合规范要求。

3.检查施工现场的清理工作是否到位，确保施工现场干净整洁。

这份型钢柱吊装方案，是我十年经验的结晶。

希望它能为你提供一份参考，让你在吊装作业中更加得心应手。

钢柱吊装的方法在现代建筑工业中，钢结构的应用日益广泛，而钢柱吊装作为钢结构施工中的关键环节，其重要性不言而喻。

钢柱吊装涉及到诸多复杂的技术细节和操作要求，对施工安全、效率和质量均有着直接的影响。

因此，系统掌握钢柱吊装的方法，对于提升整个钢结构施工水平具有十分重要的意义。

一、钢柱吊装的准备工作1. 现场勘查与规划在开始钢柱吊装前，需进行详细的现场勘查，了解施工现场的地形、地貌、地质条件以及周边环境。

根据勘查结果，合理规划吊装作业区，确保吊装过程中有足够的操作空间和安全距离。

2. 钢柱的准备钢柱在吊装前需进行全面的检查，包括尺寸、重量、重心位置以及焊接质量等。

同时，根据吊装需要，对钢柱进行必要的临时加固或安装吊点。

3. 吊装设备的选择与布置根据钢柱的尺寸、重量以及施工现场的条件，选择合适的吊装设备，如塔吊、履带吊等。

吊装设备的布置需满足作业半径、起吊高度以及稳定性等要求。

二、钢柱吊装的技术要点1. 吊装索具的选用吊装索具是钢柱吊装中的重要组成部分，其选用需根据钢柱的重量、形状以及吊装方式来确定。

常用的吊装索具包括钢丝绳、吊装带、卸扣等。

在选用时，需考虑其承载能力、耐磨性、抗腐蚀性以及安全性等因素。

2. 吊装方法的确定钢柱吊装的方法有多种，如旋转吊装法、滑行吊装法等。

在确定吊装方法时，需综合考虑钢柱的形状、尺寸、重量以及施工现场的条件等因素。

同时，还需对吊装过程进行详细的受力分析和稳定性计算，确保吊装安全。

3. 吊装过程的控制在钢柱吊装过程中，需对吊装速度、吊装角度以及钢柱的姿态进行严格控制。

通过调整吊装索具的长度和角度，实现钢柱的平稳起吊和准确就位。

同时，还需密切关注吊装设备的运行状况，确保其稳定可靠。

三、钢柱吊装的安全措施1. 人员安全在钢柱吊装过程中，需对所有参与吊装的人员进行严格的安全教育和技术交底。

吊装时，所有人员需佩戴齐全的安全防护用品，并严格遵守吊装现场的安全规定。

2. 设备安全吊装设备在使用前需进行全面的检查和维护，确保其性能良好。

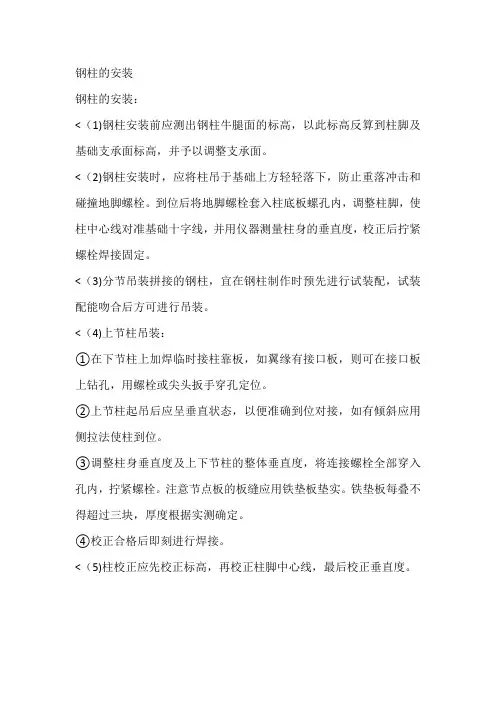

钢柱的安装
钢柱的安装：
<（1)钢柱安装前应测出钢柱牛腿面的标高，以此标高反算到柱脚及基础支承面标高，并予以调整支承面。

<（2)钢柱安装时，应将柱吊于基础上方轻轻落下，防止重落冲击和碰撞地脚螺栓。

到位后将地脚螺栓套入柱底板螺孔内，调整柱脚，使柱中心线对准基础十字线，并用仪器测量柱身的垂直度，校正后拧紧螺栓焊接固定。

<（3)分节吊装拼接的钢柱，宜在钢柱制作时预先进行试装配，试装配能吻合后方可进行吊装。

<（4)上节柱吊装：
①在下节柱上加焊临时接柱靠板，如翼缘有接口板，则可在接口板上钻孔，用螺栓或尖头扳手穿孔定位。

②上节柱起吊后应呈垂直状态，以便准确到位对接，如有倾斜应用侧拉法使柱到位。

③调整柱身垂直度及上下节柱的整体垂直度，将连接螺栓全部穿入孔内，拧紧螺栓。

注意节点板的板缝应用铁垫板垫实。

铁垫板每叠不得超过三块，厚度根据实测确定。

④校正合格后即刻进行焊接。

<（5)柱校正应先校正标高，再校正柱脚中心线，最后校正垂直度。

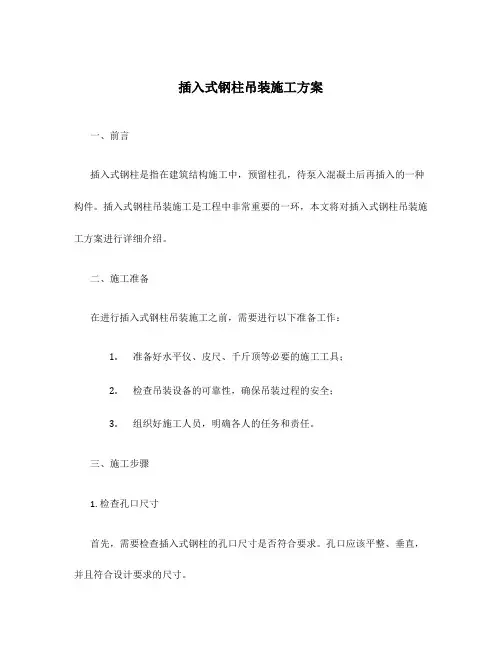

插入式钢柱吊装施工方案一、前言插入式钢柱是指在建筑结构施工中，预留柱孔，待泵入混凝土后再插入的一种构件。

插入式钢柱吊装施工是工程中非常重要的一环，本文将对插入式钢柱吊装施工方案进行详细介绍。

二、施工准备在进行插入式钢柱吊装施工之前，需要进行以下准备工作：1.准备好水平仪、皮尺、千斤顶等必要的施工工具；2.检查吊装设备的可靠性，确保吊装过程的安全；3.组织好施工人员，明确各人的任务和责任。

三、施工步骤1. 检查孔口尺寸首先，需要检查插入式钢柱的孔口尺寸是否符合要求。

孔口应该平整、垂直，并且符合设计要求的尺寸。

2. 安装插套接下来，需要安装插套。

插套的作用是用于固定插入式钢柱。

在安装插套之前，应清理孔口，确保其内部清洁。

3. 安装起重设备在进行插入式钢柱吊装施工之前，需要安装起重设备。

起重设备应该能够满足吊装过程中所需的承重能力。

4. 定位和调整在吊装之前，需要进行插入式钢柱的定位和调整。

通过使用水平仪等工具，确保钢柱的位置准确，并进行必要的调整。

5. 插入钢柱当插入式钢柱的位置准确无误后，可以开始进行钢柱的吊装。

使用千斤顶等起重设备，将钢柱慢慢地吊装至插套中。

6. 调整和固定在插入钢柱的过程中，需要进行必要的调整和固定。

通过调整千斤顶的高度，使钢柱达到设计要求的位置，并进行固定。

7. 检查和清理完成插入式钢柱的吊装后，需要进行检查和清理工作。

检查钢柱的固定是否牢靠，并清理施工现场，确保安全和整洁。

四、施工注意事项1.施工现场必须进行安全检查，确保施工过程中的安全；2.吊装设备必须符合相关标准，且操作人员必须持证上岗；3.在吊装过程中，严禁超载操作；4.施工人员必须佩戴符合要求的防护用具；5.施工前应仔细阅读施工方案，并与相关人员进行沟通和确认。

五、总结插入式钢柱吊装施工是建筑结构施工中不可忽视的环节。

本文对插入式钢柱的吊装工艺进行了详细的介绍，希望能对各位施工人员提供一定的帮助。

在进行插入式钢柱吊装施工时，务必要严格按照施工方案进行操作，确保施工安全和质量。

静安寺交通枢纽及商业开发项目型钢柱专项吊装方案浙江宝业建设集团有限公司静安寺交通枢纽及商业开发项目部2010-7-15型钢柱专项吊装方案目录型钢柱专项吊装方案第一章、工程概况静安寺交通枢纽及商业开发项目，型钢柱部分主要分布在一层B0板（-0.100～20.550标高）E轴与13轴/14轴/15轴/16轴间，型钢采用GZH400×250×36×36。

型钢钢材为Q345B，钢柱拼接处采用工厂焊接，重量为315.0312×20.650=6.5吨。

总平面位置如下：（图示圈内）第二章、吊装前装备（一）现场装备：1、对土建施工现场进行检查，核对基准支承面尺寸、标高、轴线位置。

2、吊装前，必须对施工现场进行勘察，根据施工现场的实际情况，确定吊车的行进路线。

清理现场障碍物，保证道路畅通。

3、现场堆放场地，吊装区域场地已处理完毕，必须坚实平整，满足吊装要求。

4、确定吊车的停放位置，以及构件的堆放位置，配置枕木。

5、施工临时用电，机具支架，安全设施等已经准备就绪。

6、施工人员已进行技术、安全交底。

7、构件按吊装先后顺序分类进场，并进行校对，对有缺陷的构件做退场处理。

（二）机具装备：1、本工程起重机械选用徐工QY50K领先型徐工QY50K领先型主要技术参数：2、主要吊装施工机具：QY50K 23、劳动力配备：根据工程的具体情况，我公司挑选有丰富经验的施工技术人员配合钢结构吊装吊装作业专业人员配备第三章、钢构件的运输、卸装第一节、构件的运输1)在卸装、运输过程应尽量保护构件，避免构件在运输过程中受损坏。

2)运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。

3)构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。

4)构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架稳定。

型钢柱吊装方法范文型钢柱是建筑中常见的结构材料，用于承重和支撑建筑物的框架。

在建筑施工过程中，型钢柱的吊装是其中一个重要的环节。

正确的吊装方法可以确保型钢柱的安全安装和减少施工过程中可能出现的问题。

下面将介绍一种常见的型钢柱吊装方法。

首先，施工前需要准备好相关的设备和工具。

这些包括起重机、吊索、吊具、安全带和工人。

其中，起重机是吊装型钢柱的主要设备，吊索和吊具用于连接起重机和型钢柱，安全带用于工人的安全保护。

在吊装前，需要对吊装点进行现场勘测，确定吊装位置和吊装点的强度。

吊装点应该位于型钢柱的结构强度较高的位置，以确保其能够承受重量。

同时，还要检查起重机和相关设备的工作状况，确保其良好运行。

当一切准备就绪后，可以进行型钢柱的吊装。

首先，需要用吊索将起重机的钩子连接到型钢柱的吊装点上。

吊索的选择和使用要符合相关规定，以确保吊装过程中的安全性。

通常情况下，吊索的长度应该根据型钢柱的高度和位置进行调整。

然后，通过起重机的操作，使得型钢柱悬空于地面。

悬挂型钢柱后，需要对其进行调整和修正，以确保其垂直度和水平度。

在此过程中，可以使用调整工具，如螺栓和垫片，根据需要进行调整。

同时，还需要检查吊具和吊索是否稳固，以确保型钢柱的安全吊装。

最后，吊装完成后，需要对型钢柱进行固定。

这通常通过焊接或螺栓连接来实现。

焊接应由经验丰富的焊工进行，并符合相关的焊接标准。

螺栓的选择和使用也应符合相关的规定和要求。

固定型钢柱后，还需要对其进行检查和测量，以确保其满足设计要求。

在进行型钢柱的吊装过程中，需要严格遵守安全规定和操作规程。

工人需戴好安全帽和安全带，并注意周围的安全状况。

起重机操作员应掌握好起重机的操作技巧和规定，并严格按照操作要求进行操作。

总之，型钢柱的吊装方法是建筑施工中必不可少的一环。

正确的吊装方法可以确保型钢柱的安全安装，同时减少施工过程中的问题和事故。

因此，施工人员必须严格遵守相关规定和要求，并保证吊装过程中的安全性和顺利性。

钢结构的吊装与校正方法1) 钢柱安装工艺(1) 钢柱吊装钢柱的吊装用现场K50/50（或JT300）塔吊单机吊装，采用专用扁担（吊装吨位按10T设计）吊耳采用柱上端连板上的吊装孔。

起吊时钢柱的根部要垫实，保证在根部不离地的情况下，通过吊钩的起升与变幅及吊臂的回转，逐步将钢柱扶直，待钢柱停止晃动后再继续提升。

为了使吊装平稳，应在钢柱上端拴两根白棕绳牵引，单根绳长取柱长的1.2倍,直径取φ16,如图4所示。

图4 钢柱吊装示意图(2) 钢柱的固定钢柱吊装就位后，通过设计的临时耳板和连接板，用M20×90的大六角高强度螺栓进行临时固定。

固定前，要调整钢柱的标高、垂直度、偏移和扭转等参数在规范要求范围。

大六角高强螺栓的紧固力矩取2000N*M充分紧固后才能上柱顶摘钩。

(3) 其它注意事项：必须在钢柱起吊前，将临时钢爬梯绑扎在钢柱上；带悬挑梁的钢柱应在起吊前，将悬挑梁安装在钢柱上。

2) 钢梁安装工艺(1)钢梁吊装钢梁吊装利用专用扁担（吊装吨位按8T设计），采用二点吊，吊点位置距离梁端为梁长的1/4，吊点的构造形式采用在梁上直接用绑扎两圈千斤绳，绳头用吊环捆扎锁死，再连到扁担上。

根据一节钢柱高度内的楼层数量实行上、中、(2) 钢梁安装钢梁安装的竖向顺序是先上层梁、再中层梁、最后下层梁。

钢梁就位前对应的钢柱必须校正完毕（包括标高、位移、垂直度、扭转）。

钢梁吊装就位后，在每个节点上用两只过镗冲对齐节点板上的上、下螺孔。

出现不能满足冲孔要求的情况时，则采用调节方法：若间距小，用钢榫榫大间距；间距过大，用倒链拉小间距。

调节的原则必须保证钢柱的垂直度在允许偏差范围内，若无法保证，则进行扩孔或更换连接板处理，扩孔时，其最大容许扩大范围不得超过1.5mm。

若超过1.5mm，则按照JGJ82-91有关规定修补。

节点满足冲孔要求后，原则上直接安装高强螺栓，如有部分高强螺栓不能自由穿孔时，进行个别处理。

3) 钢结构的安装(1) 工艺原理钢结构安装精度的控制以钢柱为主。

钢结构柱安装方案（1）地脚螺母抄平在钢柱吊装前，地脚螺栓位置作全面的复核，发现问题及时整改，以保证吊装位置的准确；以钢结构测量控制点为标准，将柱脚板下方螺母上表面标高调节至与柱脚板底标高一致，并作相应的准备。

（2）吊装准备本工程钢柱主要构件形式是 H 型钢柱。

根据钢构件的重量及吊点情况，准备足够的不同长度、不同规格的钢丝绳以及卡环。

在柱身上绑好爬梯，并焊接好安全环，以便于下道工序的操作人员上下，柱梁对接处设置安全防护措施等。

（3）吊点设置钢柱吊点的设置需考虑吊装简便，稳定可靠，还要避免钢构件的变形，钢柱吊点一般设置在钢柱的顶部，采用专用夹具夹住柱顶封头板。

为防止钢柱起吊时在地面拖拉造成地面和钢柱表面损伤，钢柱下方应垫好木枋。

类似工程吊装钢柱示意（4）钢丝绳的安全系数为了保证起重作业的安全，根据不同用途选取相应的安全系数。

吊装用钢丝绳安全系数取5。

（5）钢柱吊装就位柱子起吊前，从柱底板向上 500—1000mm 处，划一水平线，以便安装固定前后作复查平面标高基准作用，根据柱子的种类和高度确定吊（绑扎）点，在柱底上部用麻绳绑好，作为调整方向的牵制溜绳。

吊装前准备工作就绪后，首先进行试吊，吊起一端高度为 100—200mm 时停吊，检查索牢固和吊车的稳定性，确定安全后将钢柱慢车吊起、转向就位，位于安装基础时，可指挥吊车缓慢下降，当柱底距离基础位置 40—100mm 时，调整柱底与基础两基准线达到准确位置，指挥吊车下降就位，并拧紧全部螺栓螺母，临时将柱子加固，达到安全方可摘除吊钩。

清理干净基础表面，调整好底部螺帽上部放置好方垫板，由测量人员跟踪抄平，然后钢柱直接用吊机吊装就位。

将柱的四面中心线与基础放线中心线对齐吻合，四面兼顾，中心线对准或已使偏差控制在规范许可的范围以内时，穿上压板，将螺栓拧紧。

即为完成钢柱的就位工作，及时拉设缆风绳对钢柱进一步进行稳固。

此时吊车吊装最大起吊半径为 10 米，吊臂伸出长度 24 米，吊车选用 25t 汽车吊进行吊装，根据吊车性能表可知：吊装半径 10 米，吊臂长度为 24 米。

钢柱吊装办法
方法一：滑移法竖立钢柱
此种方法桅杆的高度因大于钢柱高度的2/3,吊索系于钢柱重心以上1m～2m处。

起吊滑轮组由卷扬机牵引，将钢柱滑移提吊至基本立直的程度，收紧钢柱的缆风绳，将钢柱立直。

如图1
图1
1—钢柱；2—桅杆；3—滑轮组；4—缆风绳方法二：旋转扳吊法竖立钢柱
此种方法是用较小的桅杆竖立钢柱。

桅杆高度为钢柱高度的1/3左右。

用转扳吊法时，钢柱纵向中心线、滑轮组、吊索、桅杆和主地锚均需处于一个吊装平面内。

钢柱脚需封固，只许旋转，不能位移。

两侧需设平衡绳。

如图2
图2
1—钢柱；2—桅杆；3—起吊滑轮组；4—防自倾绳；5—滑轮组。

钢柱吊装施工方案钢柱吊装施工方案一、施工准备1. 确认施工现场位置和环境要求，包括地形、地貌、气候等；2. 确定吊装起重机械和吊装人员的数量，并进行相应的培训和资质审核；3. 准备吊装起重机械和相关工具、器材，并对其进行检查和试运行；4. 制定各项工作措施和安全预防措施，并进行交底和安全会议；5. 对吊装现场进行临时围护和标识，并保证施工现场安全。

二、吊装前的准备工作1. 根据设计图纸和工艺要求进行钢柱的预安装和制作支撑架；2. 在预制好的支撑架上进行钢柱的调整和校正，保证钢柱的垂直度和水平度；3. 对钢柱的轴线、固定螺栓孔等进行测量和调整，确保钢柱准确安装；4. 对吊装起重机械进行检查和试运行，确保其正常运行；5. 检查吊装现场设备和工具的安全和完整性。

三、吊装施工流程1. 安装吊装钢丝绳或链条，将其连接到起重机械的吊钩上；2. 在起重机械和钢柱之间设置合理位置的吊装点和吊装索具；3. 按照预定的工艺和顺序，用起重机械将钢柱从地面吊装到指定的位置；4. 进行钢柱的垂直度和水平度的调整和校正，确保钢柱准确安装；5. 在钢柱和垫板之间加入螺栓进行钢柱的固定，保证其稳定性和安全性；6. 在钢柱上进行焊接和处理，确保其连接牢固和完整；7. 检查吊装现场的安全环境和设备状态，确保施工安全；8. 完成钢柱的吊装和安装后，进行验收和记录。

四、安全措施1. 组织施工前必须进行安全教育和交底，确保各参与人员了解各项安全规定和注意事项；2. 负责人要对施工现场的安全进行全面管理和监督；3. 施工现场必须设置相应的安全标志，对危险区域进行围护和封锁；4. 操作人员必须经过专业培训并具有相应的操作证书；5. 吊装起重机械必须定期检查和维护，保证其正常运行；6. 在吊装过程中，要随时观察吊装索具和起重机械的状态，确保其安全可靠；7. 对吊装好的钢柱进行固定和验收，确保其稳定和符合要求；8. 若施工过程中遇到不可抗力因素，必须及时采取安全措施并报告负责人。
