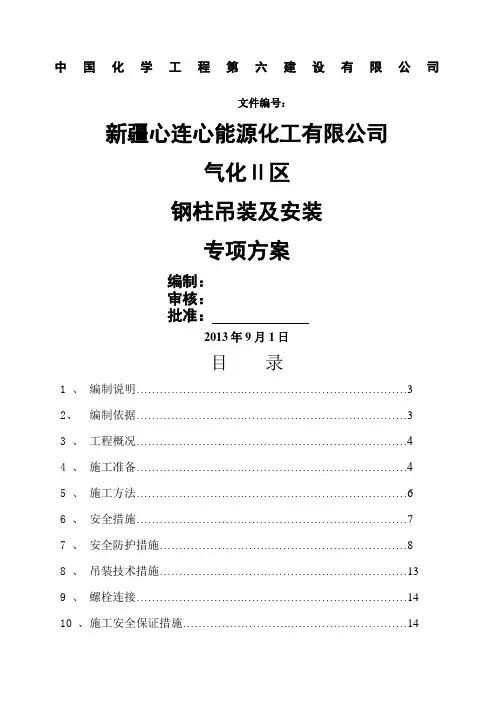

中国化学工程第六建设有限公司
文件编号：
新疆心连心能源化工有限公司
气化Ⅱ区
34.380m钢柱吊装及安装
专项方案
编制：
审核：
批准：
2013年9月1日
目录
1 、编制说明 (3)
2、编制依据 (3)
3 、工程概况 (4)
4 、施工准备 (4)
5 、施工方法 (6)
6 、安全措施 (7)
7 、安全防护措施 (8)
8 、吊装技术措施 (13)
9 、螺栓连接 (14)
10 、施工安全保证措施 (14)
11 、吊装工程质量保证体系 (16)
12 、附图及吊车性能表 (17)
34.380m钢柱吊装专项方案
1、编制说明：
本方案为新疆心连心能源化工有限公司煤头年产28万吨合成氨、48万吨尿素、10万吨三聚氰胺、15万吨复合肥项目气化2区29.855m~34.380m 层的钢柱吊装施工专项方案，根据施工图、设计资料，并根据以往类似工程实践编制而成、修正、补充、完善，以达到经济、高效、优质、安全地完成本工程项目的施工任务。
钢柱主要型号为：600*600*20*28的HM型钢；700*700*25*25的箱型柱；600*600*20*20的箱型柱。它的特点为高度高、作业面小、单根型钢重。本方案主要描述采用吊车时的主要事项及钢柱安装时的要求。
2、编制依据
2.1 《钢结构工程施工及验收规范》【GB50205¡ 2001】
2.2 《钢结构工程质量检验标准》【GB50221¡ 95】
2.3 《钢结构设计规范》【GBJ17-88】
2.4 《建筑钢结构焊接规范》【JGJ82-99】
2.5 《建筑结构荷载规范》【GB50009-2001】
2.6 《钢结构设计规范》【GB50017-2003】
2.7 《建筑结构荷载规范》【GB50009-2001】
2.8 《建筑钢结构焊接技术规程》【JGJ81-2002】
2.9 《建筑施工安全检查标准》【GJ59-99】
2.10《施工现场临时用电安全技术规范》【JGJ46-8829】
2.11《建筑施工高处作业安全技术规范》【JGJ80-91】
2.12《建筑施工安全检查标准》【JGJ59¡ 99】
2.13《钢丝绳》【GB/T8918-1996】
2.14 设计院施工图纸设计、变更联系单和现场图纸会审记录；
2.15 本项目部的综合施工能力、资源、机具、现状。
2.16 中国化学工程第六建设公司工法汇编。
3、工程概况
本工程为新疆心连心能源化工有限公司气化工程，位于玛纳斯工业园。建设单位为新疆心连心能源化工有限公司、设计单位为惠生工程（中国）有限公司、监理单位为河南诚信工程监理咨询有限公司、施工单位为中国化学工程第六建设有限公司。建筑面积约8684平方米，檐口总高度为62米，主体为34.400m以下为混凝土框架结构；34.400m以上为钢结构。主钢架（梁、柱）采用Q235—B级钢，柱脚螺栓,采用Q235级钢。本方案现在考虑在29.855m~34.380m的过渡层钢柱吊装方案，其他的暂不考虑在内。钢柱主要型号为：600*600*20*28的HM型钢；700*700*25*25的箱型柱；600*600*20*20的箱型柱。它的特点为高度高、作业面小、单根型钢重。本方案主要描述采用吊车时的主要事项及钢柱安装时的要求。具体情况见下表
4、施工准备
4.1机具的选择：
本工程的安装高度的最高点为32m，现场场地不理想，中部不适宜用小吊车进行吊装，所以采用200t的汽车吊进行吊装。
4.2 汽车吊说明：
200t汽车吊主要技术参数：
最大额定总起重量：200t 最小额定工作幅度：3m
转台尾部回转半径：4890mm 基本臂最大起重力矩：5252.8kN.m 最长主臂最大起重力矩：2371.6kN.m 纵向支腿距离：7.8m
横向支腿距离：8.0（5.3）m 基本臂其中高度：13.2m
最长主臂起升高度：60m 最长主臂+副臂起升高度：96m
基本臂起重臂长度：13.2m 最长主臂起重臂长度：60m
最长主臂+副臂起重臂长度：96m（带加长节）
副臂安装角：0度 20度 40度起重臂变幅时间：80s
起重臂伸缩时间：500s 最大回转速度：1.3r/min
4.3机具材料
4.4 劳动力准备
5、施工方法
所有构件均为加工厂加工成型，工地现场直接吊装；钢柱大型钢构件用汽车吊吊装。应吊装工作量大，特制定以下吊装方案：
