水力压裂工艺介绍

水力压裂技术
水力压裂技术是一种将深层油气藏岩石的裂缝或孔隙扩展的一种技术，用于提高储层
的孔隙度和渗透率，以提高油气产量。

水力压裂技术最初发展于 20 世纪 50 年代，其原
理是利用高压水在岩石中形成微米级岩石裂缝，从而使石油和天然气易于向外渗出和流动。

水力压裂技术通常用于地层测试或发现新的油田，也可以派生出油气勘探、开采、输送、
储存等一系列相关技术和工艺。

水力压裂技术一般包括三个基本步骤：一是在目标层位灌注高压水，从而在岩石中形
成裂缝；二是通过注入操作助剂，增大灌注压力，进而拓宽并扩大已有的裂缝；三是通过
注入填料、压裂液以及砂颗粒等助剂，保持裂缝扩大的状态，防止岩体被关闭，持续改善
储层的渗透性。

水力压裂技术具有丰富的应用前景，可以有效提高油气储层的渗透性，从而提高产量。

它相对于其他技术来说有着较高的稳定性，可以有效提高油气藏的利用率，改善储层的渗
透性。

同时，水力压裂技术安全可控，利用广泛，可作为一种全新的技术手段来提高储层
的发掘率，在现代油气开采中发挥着不可替代的作用。

水力压裂工艺技术汇报人：目录•水力压裂工艺技术概述•水力压裂工艺技术流程•水力压裂工艺技术要点与注意事项•水力压裂工艺技术案例与实践•水力压裂工艺技术前景与展望01水力压裂工艺技术概述定义及工作原理水力压裂工艺技术是一种利用高压水流将岩石层压裂，以释放天然气或石油等资源的开采技术。

工作原理通过在地表钻井，将高压水流注入地下岩层，使岩层产生裂缝。

随后，将砂子或其他支撑剂注入裂缝，防止裂缝闭合，从而提高岩层渗透性，便于油气资源流向井口，实现开采。

技术革新随着技术的不断发展，20世纪中后期，水力压裂工艺技术逐渐成熟，并引入了水平钻井技术，提高了开采效率。

初始阶段水力压裂工艺技术在20世纪初开始应用于石油工业，当时技术尚未成熟，应用范围有限。

现代化阶段进入21世纪，水力压裂工艺技术进一步完善，开始采用更精确的定向钻井技术和高性能支撑剂，降低了环境污染，并提高了资源开采率。

技术发展历程水力压裂工艺技术是石油工业中最重要的开采技术之一，尤其适用于低渗透油藏的开采。

石油工业水力压裂工艺技术也广泛应用于天然气领域，通过压裂岩层提高天然气产能。

天然气工业随着非常规油气资源（如页岩气、致密油等）的开采价值日益凸显，水力压裂工艺技术成为实现这些资源商业化开采的关键技术。

非常规资源开采技术应用领域02水力压裂工艺技术流程在施工前，需要对目标地层进行详细的地质评估，包括地层厚度、岩性、孔隙度、渗透率等参数，以确定最佳的水力压裂方案。

地质评估准备水力压裂所需的设备，包括压裂泵、高压管线、喷嘴、砂子输送系统等，确保设备完好、可靠。

设备准备对井口进行清理，确保井口无杂物、无阻碍，为水力压裂施工提供安全的作业环境。

井口准备施工前准备通过压裂泵将大量清水注入地层，使地层压力升高，为后续的压裂创造条件。

注水当地层压力达到一定程度时，通过喷嘴将携带有砂子的高压水射入地层，使地层产生裂缝。

压裂随着高压水的不断注入，砂子被携带进入裂缝，支撑裂缝保持开启状态，提高地层的渗透性。

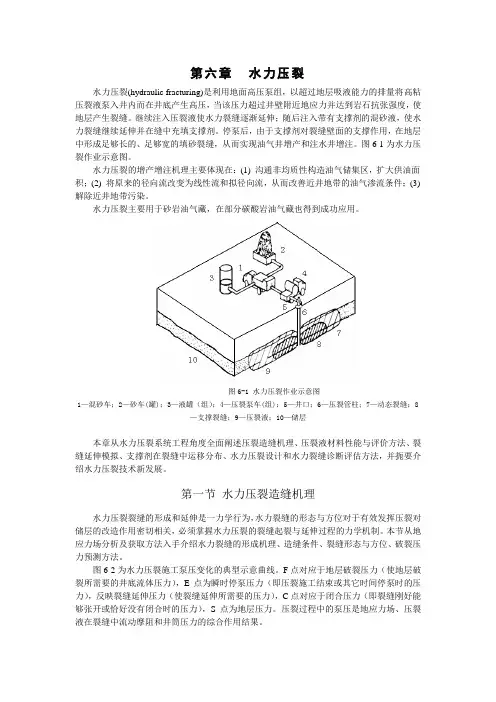

第六章水力压裂水力压裂(hydraulic fracturing)是利用地面高压泵组，以超过地层吸液能力的排量将高粘压裂液泵入井内而在井底产生高压，当该压力超过井壁附近地应力并达到岩石抗张强度，使地层产生裂缝。

继续注入压裂液使水力裂缝逐渐延伸；随后注入带有支撑剂的混砂液，使水力裂缝继续延伸并在缝中充填支撑剂。

停泵后，由于支撑剂对裂缝壁面的支撑作用，在地层中形成足够长的、足够宽的填砂裂缝，从而实现油气井增产和注水井增注。

图6-1为水力压裂作业示意图。

水力压裂的增产增注机理主要体现在：(1) 沟通非均质性构造油气储集区，扩大供油面积；(2) 将原来的径向流改变为线性流和拟径向流，从而改善近井地带的油气渗流条件；(3) 解除近井地带污染。

水力压裂主要用于砂岩油气藏，在部分碳酸岩油气藏也得到成功应用。

图6-1 水力压裂作业示意图1—混砂车；2—砂车(罐)；3—液罐（组）；4—压裂泵车(组)；5—井口；6—压裂管柱；7—动态裂缝；8—支撑裂缝；9—压裂液；10—储层本章从水力压裂系统工程角度全面阐述压裂造缝机理、压裂液材料性能与评价方法、裂缝延伸模拟、支撑剂在裂缝中运移分布、水力压裂设计和水力裂缝诊断评估方法，并扼要介绍水力压裂技术新发展。

第一节水力压裂造缝机理水力压裂裂缝的形成和延伸是一力学行为，水力裂缝的形态与方位对于有效发挥压裂对储层的改造作用密切相关，必须掌握水力压裂的裂缝起裂与延伸过程的力学机制。

本节从地应力场分析及获取方法入手介绍水力裂缝的形成机理、造缝条件、裂缝形态与方位、破裂压力预测方法。

图6-2为水力压裂施工泵压变化的典型示意曲线。

F点对应于地层破裂压力（使地层破裂所需要的井底流体压力），E点为瞬时停泵压力（即压裂施工结束或其它时间停泵时的压力），反映裂缝延伸压力（使裂缝延伸所需要的压力），C点对应于闭合压力（即裂缝刚好能够张开或恰好没有闭合时的压力），S点为地层压力。

压裂过程中的泵压是地应力场、压裂液在裂缝中流动摩阻和井筒压力的综合作用结果。

第六章水力压裂技术一、名词解释1、水力压裂：常简称为压裂，指利用水力作用使油层形成裂缝的方法，是油气井增产、注水井增注的一项重要技术措施，不仅广泛用于低渗透油气藏，而且在中、高渗油气藏的增产改造中也取得了很好的效果。

2、地应力：指赋存于地壳岩石中的内应力。

3、地应力场：地应力在空间的分布。

4、破裂压力梯度：地层破裂压力与地层深度的比值。

5、闭合压力（应力）：使裂缝闭合的压力，理论上等于最小主应力。

6、分层压裂：分压或单独压开预定的层位，多用于射孔完成的井。

7、裂缝的方位：裂缝的延伸（扩展）方向。

8、压裂液：压裂过程中，向井内注入的全部液体。

9、水基压裂液：以水为基础介质，与各种添加剂配制而成的压裂工作液。

10、交联剂：能将溶于水中的高分子链上的活性基团以化学链连接成三维网状型的结构，使聚合物水溶液形成水基交联冻胶压裂液。

11、闭合压力：使裂缝闭合的压力，理论上等于最小主应力。

二、叙述题1、简述岩石的破坏及破坏准则。

答案要点：脆性与塑性岩石：在外力作用下破坏前总应变小于3%的岩石叫脆性岩石，总应变大于5%的岩石叫塑性岩石，总应变介于3～5%的岩石叫半脆性岩石。

岩石的破坏类型：拉伸破坏；剪切破坏；塑性流动。

其中拉伸破坏与剪切破坏主要发生在脆性岩石。

塑性流动主要发生在塑性岩石。

2、简述压裂液的作用。

答案要点：按泵注顺序和作用，压裂液可分前置液、携砂液和顶替液。

其中，携砂液是压裂液的主体液。

○1前置液的作用：造缝、降温；○2携砂液的作用：携带支撑剂、延伸造缝、冷却地层；○3顶替液的作用：中间顶替液用来将携砂液送到预定位置，并有预防砂卡的作用；注完携砂液后要用顶替液将井筒中全部携砂液替入裂缝中，以提高携砂液效率和防止井筒沉砂。

3、简述压裂液的性能及要求。

答案要点：滤失少；悬砂能力强；摩阻低；稳定性；配伍性；低残渣；易返排；货源广、便于配制、价钱便宜。

4、压裂液有哪几种类型？答案要点：水基压裂液、油基压裂液、泡沫压裂液、乳化压裂液、醇基压裂液、胶束压裂液。

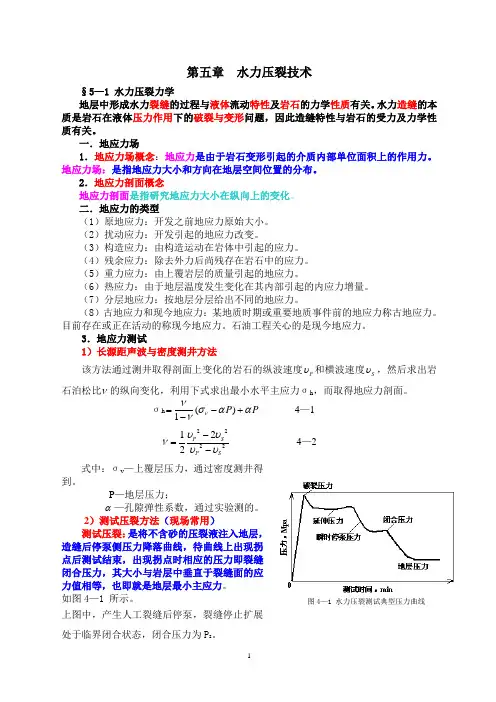

第五章 水力压裂技术§5—1 水力压裂力学地层中形成水力裂缝的过程与液体流动特性及岩石的力学性质有关。

水力造缝的本质是岩石在液体压力作用下的破裂与变形问题，因此造缝特性与岩石的受力及力学性质有关。

一．地应力场1．地应力场概念：地应力是由于岩石变形引起的介质内部单位面积上的作用力。

地应力场：是指地应力大小和方向在地层空间位置的分布。

2．地应力剖面概念地应力剖面是指研究地应力大小在纵向上的变化。

二．地应力的类型（1）原地应力：开发之前地应力原始大小。

（2）扰动应力：开发引起的地应力改变。

（3）构造应力：由构造运动在岩体中引起的应力。

（4）残余应力：除去外力后尚残存在岩石中的应力。

（5）重力应力：由上覆岩层的质量引起的地应力。

（6）热应力：由于地层温度发生变化在其内部引起的内应力增量。

（7）分层地应力：按地层分层给出不同的地应力。

（8）古地应力和现今地应力：某地质时期或重要地质事件前的地应力称古地应力。

目前存在或正在活动的称现今地应力。

石油工程关心的是现今地应力。

3．地应力测试1）长源距声波与密度测井方法该方法通过测井取得剖面上变化的岩石的纵波速度P υ和横波速度S υ，然后求出岩石泊松比ν的纵向变化，利用下式求出最小水平主应力σh ，而取得地应力剖面。

σh ()1P P ννσααν=-+- 4—12222212P S P S υυνυυ-=- 4—2 式中：σv —上覆层压力，通过密度测井得到。

P —地层压力；α—孔隙弹性系数，通过实验测的。

2）测试压裂方法（现场常用）测试压裂：是将不含砂的压裂液注入地层，造缝后停泵侧压力降落曲线，待曲线上出现拐点后测试结束，出现拐点时相应的压力即裂缝闭合压力，其大小与岩层中垂直于裂缝面的应力值相等，也即就是地层最小主应力。

如图4—1 所示。

上图中，产生人工裂缝后停泵，裂缝停止扩展处于临界闭合状态，闭合压力为P s 。

图4—1 水力压裂测试典型压力曲线结论：可以认为，裂缝临界闭合时，裂缝内的流体压力等于裂缝闭合的最小地应力。

第四章 水力压裂技术水力压裂是利用地面高压泵组，将高粘液体以大大超过地层吸收能力的排量注入井中， 在井底憋起高压，当此压力大于井壁附近的地应力和地层岩石抗张强度时，在井底附近地层 产生裂缝。

继续注入带有支撑剂的携砂液，裂缝向前延伸并填以支撑剂，关井后裂缝闭合在 支撑剂上，从而在井底附近地层内形成具有一定几何尺寸和导流能力的填砂裂缝，使井达到 增产增注的目的。

水力压裂增产增注的原理主要是降低了井底附近地层中流体的渗流阻力和改变了流体的渗流状态，使原来的径向流动改变为油层流向裂缝近似性的单向流动和裂缝与井筒间的单向流 动，消除了径向节流损失，大大降低了能量消耗。

因而油气井产量或注水井注入量就会大幅 度提高。

第一节 造缝机理在水力压裂中，了解裂缝形成条件、裂缝的形态和方位等，对有效地发挥压裂在增产、 增注中的作用都是很重要的。

在区块整体压裂改造和单井压裂设计中，了解裂缝的方位对确 定合理的井网方向和裂缝几何参数尤为重要，这是因为有利的裂缝方位和几何参数不仅可以 提高开采速度，而且还可以提高最终采收率。

造缝条件及裂缝的形态、方位等与井底附近地层的地应力及其分布、岩石的力学性质、压 裂液的渗滤性质及注入方式有密切关系。

图4一l 是压裂施工过程中井底压力随时间的变化曲 线。

P F 是地层破裂压力，P E 是裂缝延伸压力，P S 是地层压力。

图4一l 压裂过程井底压力变化曲线a — 致密岩石;b —微缝高渗岩石 在致密地层内，当井底压力达到破裂压力P F 后，地层发生破裂(图4—1中的a 点)，然后在较低的延伸压力P E 下，裂缝向前延伸。

对高渗或微裂缝发育地层，压裂过程中无明 显的破裂显示，破裂压力与延伸压力相近(图4—1中的b 点)。

一、油井应力状况一般情况下，地层中的岩石处于压应力状态，作用在地下岩石某单元体上的应力为垂向 主应力σZ 和水平主应力σH (σH 又可分为两个相互垂直的主应力σx ，σY )。

水力压裂工艺培训1. 简介水力压裂工艺是一种通过将高压水和化学物质注入井内，从而打破岩石，释放固定在其中的天然气或石油的开采技术。

本文将介绍水力压裂工艺的基本原理、操作流程以及培训内容。

2. 基本原理水力压裂工艺依靠高压水将井口的石油或天然气储层打开，从而促进其流动性。

其基本原理如下：•压裂流体注入：高压水和特定化学物质混合后，通过注入井口进入储层。

•压力增大：压裂流体的注入使得井内压力增大，超过岩石的抗压强度。

•岩石破裂：高压水和化学物质的作用下，岩石发生裂缝形成微小的通道。

•硫化物填充：化学物质中的硫化物填充裂缝，防止其重新封闭。

•天然气或石油释放：裂缝中的储气层或储油层随之释放天然气或石油至井口。

3. 操作流程水力压裂工艺的操作流程主要包括以下几个步骤：3.1 井筒准备•井筒清理：清除井底残留物，创建良好的操作环境。

•井筒封堵：使用混凝土或钢筋等材料进行井筒封堵，以防止压裂流体泄漏至地表。

3.2 施工准备•注入井口装置：安装水泵、砂砾分离器等设备，为注入流体做准备。

•井身测量：进行必要的井身测量，判断井筒的深度和形状。

3.3 压裂操作•注入井底：将高压水和化学物质混合后，通过井口装置注入井底。

•压力监测：使用压力监测装置实时监测注入过程中的压力变化。

•断裂起始：等待注入过程中压力达到一定值，从而引发裂缝的起始。

•裂缝扩展：注入过程中，裂缝逐渐扩展，释放储层中的天然气或石油。

•压力释放：注入完毕后，逐渐减少注入压力，确保裂缝稳定。

3.4 后期处理•压裂流体回收：将压裂过程中的流体回收，并进行下一步的处理。

•压力监测：继续监测井底压力变化，判断储层开采效果。

•产能分析：分析释放的天然气或石油的产量和质量，并进行评估。

4. 培训内容水力压裂工艺的培训内容主要包括以下几个方面：4.1 基础知识培训•工艺原理：介绍水力压裂的基本原理和工作原理。

•流体组成：了解压裂流体的组成和作用。

•设备介绍：熟悉压裂过程中所使用的设备和工具。

水力压裂工艺前言：水力压裂是油田增产、增注，保持油田稳产的一项重要工艺技术。

它利用液体传导压力的性能，在地面利用高压泵组，以大于地层吸收能力的排量将高粘度液体泵入井中，在井底憋起高压，此压力超过油层的地应力和岩石抗张强度，在地层产生裂缝，继续将带有支撑剂的携砂液注入裂缝，裂缝边得到延伸，边得到支撑。

停泵后就在油层形成了具有一定宽度的高渗透填砂裂缝，由于这个裂缝扩大了油气流动通道，改变了流动方式，降低了渗流阻力，可起到增产增注作用，这一施工过程就叫油层水力压裂。

水力压裂包括理论力学、材料力学、热化学、高分子化学、机械制造等多个学科。

一、压裂液压裂液的主要功能是传递能量，使油层张开裂缝并沿裂缝输送支撑剂。

其性能好坏对于能否造出一条足够尺寸、并具有足够导流能力的填砂裂缝密切相关，因此，有必要了解压裂液的特点和性能。

（一）压裂液的作用压裂液的主要作用是将地面设备的能量传递到油层岩石上，在地层形成裂缝，并携带支撑剂填充到裂缝中。

按照在压裂施工中不同阶段的作用可以分为前置液、携砂液、替挤液三种。

1、前置液；用来在地层造成裂缝，并形成一定几何形态裂缝的液体。

在高温井层中，还具有一定的降温作用。

2、携砂液：携带支撑剂进入地层，把支撑剂充填到预定位置的液体。

和前置液一样也具有造缝及冷却地层的作用。

由于携带比重较高的支撑剂，必须使用交联压裂液。

3、替挤液：把压裂管柱、地面管汇中的携砂液全部替入裂缝，以避免压裂管柱砂卡、砂堵的液体。

组成与前置液一致。

（二）压裂液的性能为确保压裂施工顺利实施，要求压裂液具有以下性能特点1、滤失性：主要取决于压裂液自身的粘度和造壁性，粘度高则滤失少。

添加防滤失剂能改善压裂液的造壁性，大大减少滤失量。

2、携砂性：指压裂液对于支撑剂的携带能力。

主要取决于液体的粘度、密度及其在管道和裂缝中的流速，粘度越高，携带能力越强。

3、降阻性：指压裂液在管道中流动时的水力摩擦阻力特性，摩阻越小，压裂设备效率越高。
