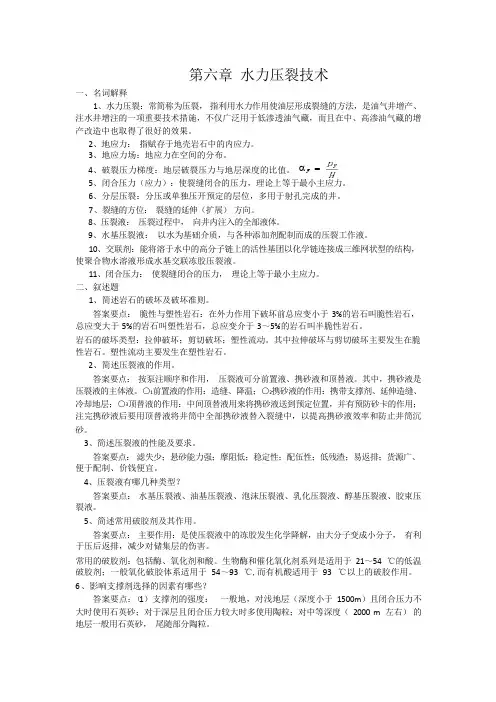

第六章水力压裂技术一、名词解释1、水力压裂：常简称为压裂，指利用水力作用使油层形成裂缝的方法，是油气井增产、注水井增注的一项重要技术措施，不仅广泛用于低渗透油气藏，而且在中、高渗油气藏的增产改造中也取得了很好的效果。
2、地应力：指赋存于地壳岩石中的内应力。
3、地应力场：地应力在空间的分布。
4、破裂压力梯度：地层破裂压力与地层深度的比值。
αF=5、闭合压力（应力）：使裂缝闭合的压力，理论上等于最小主应力。
6、分层压裂：分压或单独压开预定的层位，多用于射孔完成的井。
7 、裂缝的方位：裂缝的延伸（扩展）方向。
8、压裂液：压裂过程中，向井内注入的全部液体。
9、水基压裂液：以水为基础介质，与各种添加剂配制而成的压裂工作液。
10、交联剂：能将溶于水中的高分子链上的活性基团以化学链连接成三维网状型的结构，使聚合物水溶液形成水基交联冻胶压裂液。
11、闭合压力：使裂缝闭合的压力，理论上等于最小主应力。
二、叙述题1、简述岩石的破坏及破坏准则。
答案要点：脆性与塑性岩石：在外力作用下破坏前总应变小于3%的岩石叫脆性岩石，总应变大于5%的岩石叫塑性岩石，总应变介于3～5%的岩石叫半脆性岩石。
岩石的破坏类型：拉伸破坏；剪切破坏；塑性流动。
其中拉伸破坏与剪切破坏主要发生在脆性岩石。
塑性流动主要发生在塑性岩石。
2、简述压裂液的作用。
答案要点：按泵注顺序和作用，压裂液可分前置液、携砂液和顶替液。
其中，携砂液是压裂液的主体液。
○1前置液的作用：造缝、降温；○2携砂液的作用：携带支撑剂、延伸造缝、冷却地层；○3顶替液的作用：中间顶替液用来将携砂液送到预定位置，并有预防砂卡的作用；注完携砂液后要用顶替液将井筒中全部携砂液替入裂缝中，以提高携砂液效率和防止井筒沉砂。
3、简述压裂液的性能及要求。
答案要点：滤失少；悬砂能力强；摩阻低；稳定性；配伍性；低残渣；易返排；货源广、便于配制、价钱便宜。
4、压裂液有哪几种类型？答案要点：水基压裂液、油基压裂液、泡沫压裂液、乳化压裂液、醇基压裂液、胶束压裂液。
第六章水力压裂技术水力压裂是油气井增产、注水井增注的一项重要技术措施，不仅广泛用于低渗透油气藏，而且在中、高渗油气藏的增产改造中也取得了很好的效果。
它是利用地面高压泵组，将高粘液体以大大超过地层吸收能力的排量注入井中，在井底憋起高压，当此压力大于井壁附近的地应力和地层岩石抗张强度时，在井底附近地层产生裂缝。
继续注入带有支撑剂的携砂液，裂缝向前延伸并填以支撑剂，关井后裂缝闭合在支撑剂上，从而在井底附近地层内形成具有一定几何尺寸和导流能力的填砂裂缝，使井达到增产增注目的工艺措施。
水力压裂增产增注的原理主要是降低了井底附近地层中流体的渗流阻力和改变流体的渗流状态，使原来的径向流动改变为油层与裂缝近似性的单向流动和裂缝与井筒间的单向流动，消除了径向节流损失，大大降低了能量消耗。
因而油气井产量或注水井注入量就会大幅度提高。
如果水力裂缝能连通油气层深处的产层(如透镜体)和天然裂缝，则增产的效果会更明显。
另外，水力压裂对井底附近受损害的油气层有解除堵塞作用。
6.1 造缝机理在水力压裂中，了解造缝的形成条件、裂缝的形态(垂直或水平)、方位等，对有效地发挥压裂在增产、增注中的作用都是很重要的。
在区块整体压裂改造和单井压裂设计中，了解裂缝的方位对确定合理的井网方向和裂缝几何参数尤为重要，这是因为有利的裂缝方位和几何参数不仅可以提高开采速度，而且还可以提高最终采收率，相反，则可能会出现生产井过早水窜，降低最终采收率。
造缝条件及裂缝的形态、方位等与井底附近地层的地应力及其分布、岩石的力学性质、压裂液的渗滤性质及注入方式有密切关系。
图6-1是压裂施工过程中井底压力随时间的变化曲线。
P是地层破裂压力，E P是裂缝延伸压力，S P是地层压力。
F238239图6-1 压裂过程井底压力变化曲线 a —致密岩石 b —微缝高渗岩石在致密地层内，当井底压力达到破裂压力F P 后，地层发生破裂(图6-1中的a)，然后在较低的延伸压力E P 下，裂缝向前延伸。
第六章水力压裂水力压裂(hydraulic fracturing)是利用地面高压泵组，以超过地层吸液能力的排量将高粘压裂液泵入井内而在井底产生高压，当该压力超过井壁附近地应力并达到岩石抗张强度，使地层产生裂缝。
继续注入压裂液使水力裂缝逐渐延伸；随后注入带有支撑剂的混砂液，使水力裂缝继续延伸并在缝中充填支撑剂。
停泵后，由于支撑剂对裂缝壁面的支撑作用，在地层中形成足够长的、足够宽的填砂裂缝，从而实现油气井增产和注水井增注。
图6-1为水力压裂作业示意图。
水力压裂的增产增注机理主要体现在：(1) 沟通非均质性构造油气储集区，扩大供油面积；(2) 将原来的径向流改变为线性流和拟径向流，从而改善近井地带的油气渗流条件；(3) 解除近井地带污染。
水力压裂主要用于砂岩油气藏，在部分碳酸岩油气藏也得到成功应用。
图6-1 水力压裂作业示意图1—混砂车；2—砂车(罐)；3—液罐（组）；4—压裂泵车(组)；5—井口；6—压裂管柱；7—动态裂缝；8—支撑裂缝；9—压裂液；10—储层本章从水力压裂系统工程角度全面阐述压裂造缝机理、压裂液材料性能与评价方法、裂缝延伸模拟、支撑剂在裂缝中运移分布、水力压裂设计和水力裂缝诊断评估方法，并扼要介绍水力压裂技术新发展。
第一节水力压裂造缝机理水力压裂裂缝的形成和延伸是一力学行为，水力裂缝的形态与方位对于有效发挥压裂对储层的改造作用密切相关，必须掌握水力压裂的裂缝起裂与延伸过程的力学机制。
本节从地应力场分析及获取方法入手介绍水力裂缝的形成机理、造缝条件、裂缝形态与方位、破裂压力预测方法。
图6-2为水力压裂施工泵压变化的典型示意曲线。
F点对应于地层破裂压力（使地层破裂所需要的井底流体压力），E点为瞬时停泵压力（即压裂施工结束或其它时间停泵时的压力），反映裂缝延伸压力（使裂缝延伸所需要的压力），C点对应于闭合压力（即裂缝刚好能够张开或恰好没有闭合时的压力），S点为地层压力。
压裂过程中的泵压是地应力场、压裂液在裂缝中流动摩阻和井筒压力的综合作用结果。
