三聚氰胺工艺流程图学习资料

第四章工艺过程概述一、尿素和工艺气体的处理参见“管道及仪表流程图-熔融尿素加料系统；尿素洗涤工段，工艺气压缩工段。

”本系统的工艺目的：（1）获取满足工艺需要素（2）回收未反应物（3）获取结晶冷气及反应器载气本系统由熔融尿素加料系统、尿素洗涤塔(1E0201)、液尿泵(1J0201A/B)、空气冷却器（1C0201A/B 1C0202C/D）、载气压缩机(1J0301)、等设备及其相关的管线和仪控部分组成。

熔融尿素加料系统由两个回路组成，一个回路是熔融尿素来自尿素车间经快速三通切断阀 HV10101，由 FICQ10101/ FIQ10102 控制和计量后进入尿素洗涤塔(1E0201)；或另一回路由尿素斗式提升机(1L0101)、尿素熔融槽(1C0101)、尿液循环泵(J10102)等设备组成，颗粒尿素经斗式提升机(1L0101)送至尿素熔融槽熔融后(1C0101），由尿液循环泵(J10102)升压，再经流量调节器FIC10104控制和计量后送入尿素洗涤塔（1E0201）。

尿素洗涤塔（1E0201）顶部和下部外壁上设有蒸汽加热管，供装臵开停车时使用；顶部有刮刀，用以清除操作过程中附在壁上的物质；上部和中下部设有四台内冷器；下内冷器以下，有气液出口，与4 个气液分离器相连，气液在此分离后，气体从液分离器中心管流出去经冷气总管送往后工序，液尿进入(1E0201)塔釜。

(1E0201)塔釜设有液尿液位计（LIA-10201A/B）。

尿素洗涤塔(1E0201)底部,135-140℃的熔融尿素由液尿循环泵(1J0201A/B)送出后，一部分被送往三胺反应器，另一部分则经两组尿洗塔喷头进入(1E0201)塔顶部及中上部。

来自捕集器出口的工艺气体(-210℃)送入尿素洗涤塔(1E0201)上部，与从上部经6个尿素喷嘴喷入的液尿，及中上部经12个尿素喷嘴喷入的液尿并流而下，气液充分密切混合，完成传热传质，经尿素洗涤塔洗涤后，工艺气体中的未反应的尿素和未被捕集器(1L0702A/B)捕集下来的三聚氰胺细粉被熔融尿素洗涤下来，并混入尿素之中得以回收利用，工艺气体温度降至135-140℃，而液尿的温度则则达到135-140℃。

三聚氰胺生产工艺以尿素为原料生产三聚氰胺分为高压法、中压法、低压法和常压法四种工艺。

（1）低压尿素分解法（见图1）肥料级尿素在贮罐中熔融后，用几个喷嘴喷入反应器中，以流态化的氧化铝为催化剂，将预热至400℃的循环氨气通入反应器保持流态化，反应压力为常压或稍高于大气压。

反应吸热，反应器内装有加热盘管，以熔融盐作为加热介质，维持反应温度380℃左右。

喷入的尿素自行蒸发，反应生成三聚氰胺、二氧化碳和氨，转化率为95%。

反应气体从反应器顶部出来，先进入气体冷却器，冷却后的温度在三聚氰胺的露点以上。

在此温度下，密勒胺和密白胺等高沸点副产物结晶析出，和催化剂粉末一起经过滤器除去。

过滤后的气体进升华器，以冷却至140℃的循环气使升华器的温度维持在170℃～200℃，98%的三聚氰胺以微粒状结晶析出，而未转化的尿素仍留在气体中，三聚氰胺晶体和气体通过旋风分离器分离，得到的产品纯度达99.9%，分离效率为99%[4]。

从旋风分离器出来的循环气体进入尿素洗涤塔，冷却至140℃，循环气中未被回收的固体和气体三聚氰胺及未转化的尿素在尿素洗涤塔内被洗涤回收。

从洗涤塔出来的气体，一部分作为升华器的介质，一部分加压预热后循环入反应器，另一部分可返回尿素装置。

（2）中压尿素分解法（见图2）肥料级尿素以熔融状加入内热式的一段反应器中，与氧化铝催化剂进行流化接触反应，反应压力0.7MPa，反应温度390℃，反应吸热，以熔盐载体循环加热。

气体氨经加压升温至与反应器相同的温度后进入反应器，作为载体和流化介质。

反应气体从反应器顶部放出并进入饱和器（操作压力与反应器同），在饱和器中立即被母液骤冷，骤冷后生成饱和氨和二氧化碳以及稀的三聚氰胺结晶料浆。

料浆经洗涤器后到组式分离器，获得浓缩的三聚氰胺结晶料浆，分离出的母液回饱和器。

浓缩浆液送入蒸出塔，将溶解在料浆中的氨汽提吹出。

吹出之氨气，以系统生成的冷凝水吸收，后与新鲜氨混合，作为吸收塔上部的吸收液。

第四章工艺过程概述一、尿素和工艺气体的处理参见“管道及仪表流程图-熔融尿素加料系统；尿素洗涤工段，工艺气压缩工段。

”本系统的工艺目的：（1）获取满足工艺需要素（2）回收未反应物（3）获取结晶冷气及反应器载气本系统由熔融尿素加料系统、尿素洗涤塔(1E0201)、液尿泵(1J0201A/B)、空气冷却器（1C0201A/B 1C0202C/D）、载气压缩机(1J0301)、等设备及其相关的管线和仪控部分组成。

熔融尿素加料系统由两个回路组成，一个回路是熔融尿素来自尿素车间经快速三通切断阀 HV10101，由 FICQ10101/ FIQ10102 控制和计量后进入尿素洗涤塔(1E0201)；或另一回路由尿素斗式提升机(1L0101)、尿素熔融槽(1C0101)、尿液循环泵(J10102)等设备组成，颗粒尿素经斗式提升机(1L0101)送至尿素熔融槽熔融后(1C0101），由尿液循环泵(J10102)升压，再经流量调节器FIC10104控制和计量后送入尿素洗涤塔（1E0201）。

尿素洗涤塔（1E0201）顶部和下部外壁上设有蒸汽加热管，供装臵开停车时使用；顶部有刮刀，用以清除操作过程中附在壁上的物质；上部和中下部设有四台内冷器；下内冷器以下，有气液出口，与4 个气液分离器相连，气液在此分离后，气体从液分离器中心管流出去经冷气总管送往后工序，液尿进入(1E0201)塔釜。

(1E0201)塔釜设有液尿液位计（LIA-10201A/B）。

尿素洗涤塔(1E0201)底部,135-140℃的熔融尿素由液尿循环泵(1J0201A/B)送出后，一部分被送往三胺反应器，另一部分则经两组尿洗塔喷头进入(1E0201)塔顶部及中上部。

来自捕集器出口的工艺气体(-210℃)送入尿素洗涤塔(1E0201)上部，与从上部经6个尿素喷嘴喷入的液尿，及中上部经12个尿素喷嘴喷入的液尿并流而下，气液充分密切混合，完成传热传质，经尿素洗涤塔洗涤后，工艺气体中的未反应的尿素和未被捕集器(1L0702A/B)捕集下来的三聚氰胺细粉被熔融尿素洗涤下来，并混入尿素之中得以回收利用，工艺气体温度降至135-140℃，而液尿的温度则则达到135-140℃。

三聚氰胺生产工艺简介[整理版] 三聚氰胺生产工艺,以尿素为原料生产三聚氰胺分为高压法、中压法、低压法和常压法四种工艺。

,(1)低压尿素分解法(见图1),肥料级尿素在贮罐中熔融后，用几个喷嘴喷入反应器中，以流态化的氧化铝为催化剂，将预热至400?的循环氨气通入反应器保持流态化，反应压力为常压或稍高于大气压。

反应吸热，反应器内装有加热盘管，以熔融盐作为加热介质，维持反应温度380?左右。

喷入的尿素自行蒸发，反应生成三聚氰胺、二氧化碳和氨，转化率为95%。

反应气体从反应器顶部出来，先进入气体冷却器，冷却后的温度在三聚氰胺的露点以上。

在此温度下，密勒胺和密白胺等高沸点副产物结晶析出，和催化剂粉末一起经过滤器除去。

过滤后的气体进升华器，以冷却至140?的循环气使升华器的温度维持在170?,200?，98%的三聚氰胺以微粒状结晶析出，而未转化的尿素仍留在气体中，三聚氰胺晶体和气体通过旋风分离器分离，得到的产品纯度达99.9%，分离[4]效率为99%。

,从旋风分离器出来的循环气体进入尿素洗涤塔，冷却至140?，循环气中未被回收的固体和气体三聚氰胺及未转化的尿素在尿素洗涤塔内被洗涤回收。

从洗涤塔出来的气体，一部分作为升华器的介质，一部分加压预热后循环入反应器，另一部分可返回尿素装置。

,(2)中压尿素分解法(见图2),肥料级尿素以熔融状加入内热式的一段反应器中，与氧化铝催化剂进行流化接触反应，反应压力0.7MPa，反应温度390?，反应吸热，以熔盐载体循环加热。

气体氨经加压升温至与反应器相同的温度后进入反应器，作为载体和流化介质。

反应气体从反应器顶部放出并进入饱和器(操作压力与反应器同)，在饱和器中立即被母液骤冷，骤冷后生成饱和氨和二氧化碳以及稀的三聚氰胺结晶料浆。

料浆经洗涤器后到组式分离器，获得浓缩的三聚氰胺结晶料浆，分离出的母液回饱和器。

浓缩浆液送入蒸出塔，将溶解在料浆中的氨汽提吹出。

吹出之氨气，以系统生成的冷凝水吸收，后与新鲜氨混合，作为吸收塔上部的吸收液。

三聚氰胺生产工艺流程
三聚氰胺啊，这可是个很特别的东西呢！它的生产工艺流程其实挺复杂的哦。

先来说说反应这一环节吧，就好像一场奇妙的化学舞会！各种原材料在特定的条件下相遇、碰撞，发生奇妙的反应，从而生成三聚氰胺。

这过程不就像我们生活中的一些奇妙邂逅吗？
然后是分离和提纯，这就像是在一堆宝藏中挑选出最闪亮的宝石一样。

要把三聚氰胺从其他的杂质中精准地分离出来，需要非常精细的操作和高超的技术。

这可不是随随便便就能做到的呀！
再讲讲结晶这个步骤，就如同让美丽的花朵绽放一样。

三聚氰胺在合适的条件下慢慢形成结晶，那一颗颗精致的晶体，难道不像我们精心呵护的成果吗？
还有干燥的过程，把结晶后的三聚氰胺变得干燥、纯净，就好像给它洗了一个清爽的澡，让它以最好的状态呈现出来。

在整个生产工艺流程中，每一个步骤都至关重要，都需要严格的控制和精准的操作。

这就像是建造一座大厦，每一块砖、每一根钢筋都不能马虎。

三聚氰胺虽然在一些工业领域有重要的用途，但我们也要清楚它的危害啊。

如果不正确使用，它可能会带来很大的麻烦呢！我们一定要谨慎对待它，让它在合适的地方发挥作用，而不是造成危害呀！这难道不是我们应该时刻牢记的吗？。

三聚氰胺生产工艺简介[ 整理版]三聚氰胺生产工艺, 以尿素为原料生产三聚氰胺分为高压法、中压法、低压法和常压法四种工艺。

,(1) 低压尿素分解法(见图1), 肥料级尿素在贮罐中熔融后，用几个喷嘴喷入反应器中，以流态化的氧化铝为催化剂，将预热至400?的循环氨气通入反应器保持流态化，反应压力为常压或稍高于大气压。

反应吸热，反应器内装有加热盘管，以熔融盐作为加热介质，维持反应温度380?左右。

喷入的尿素自行蒸发，反应生成三聚氰胺、二氧化碳和氨，转化率为95%。

反应气体从反应器顶部出来，先进入气体冷却器，冷却后的温度在三聚氰胺的露点以上。

在此温度下，密勒胺和密白胺等高沸点副产物结晶析出，和催化剂粉末一起经过滤器除去。

过滤后的气体进升华器，以冷却至140?的循环气使升华器的温度维持在170?,200? ，98%的三聚氰胺以微粒状结晶析出，而未转化的尿素仍留在气体中，三聚氰胺晶体和气体通过旋风分离器分离，得到的产品纯度达99.9%，分离[4] 效率为99%。

, 从旋风分离器出来的循环气体进入尿素洗涤塔，冷却至140?，循环气中未被回收的固体和气体三聚氰胺及未转化的尿素在尿素洗涤塔内被洗涤回收。

从洗涤塔出来的气体，一部分作为升华器的介质，一部分加压预热后循环入反应器，另一部分可返回尿素装置。

,（2）中压尿素分解法（见图2）,肥料级尿素以熔融状加入内热式的一段反应器中，与氧化铝催化剂进行流化接触反应，反应压力0.7MPa,反应温度390?,反应吸热，以熔盐载体循环加热。

气体氨经加压升温至与反应器相同的温度后进入反应器，作为载体和流化介质。

反 应气体从反应器顶部放出并进入饱和器（操作压力与反应器同），在饱和器中立即被 母液骤冷，骤冷后生成饱和氨和二氧化碳以及稀的三聚氰胺结晶料浆。

料浆经洗涤 器后到组式分离器，获得浓缩的三聚氰胺结晶料浆，分离出的母液回饱和器。

浓缩 浆液送入蒸出塔，将溶解在料浆中的氨汽提吹出。

吹出之氨气，以系统生成的冷凝 水吸收，后与新鲜氨混合，作为吸收塔上部的吸收液。

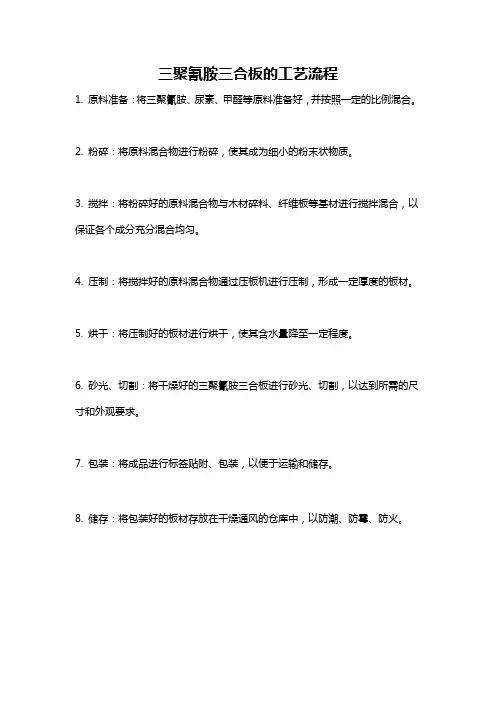

三聚氰胺三合板的工艺流程
1. 原料准备：将三聚氰胺、尿素、甲醛等原料准备好，并按照一定的比例混合。

2. 粉碎：将原料混合物进行粉碎，使其成为细小的粉末状物质。

3. 搅拌：将粉碎好的原料混合物与木材碎料、纤维板等基材进行搅拌混合，以保证各个成分充分混合均匀。

4. 压制：将搅拌好的原料混合物通过压板机进行压制，形成一定厚度的板材。

5. 烘干：将压制好的板材进行烘干，使其含水量降至一定程度。

6. 砂光、切割：将干燥好的三聚氰胺三合板进行砂光、切割，以达到所需的尺寸和外观要求。

7. 包装：将成品进行标签贴附、包装，以便于运输和储存。

8. 储存：将包装好的板材存放在干燥通风的仓库中，以防潮、防霉、防火。
