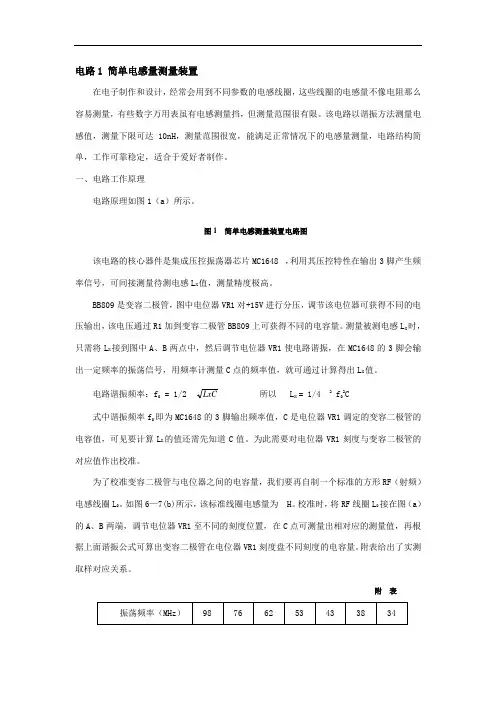

30个典型应用电路实例详解电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。

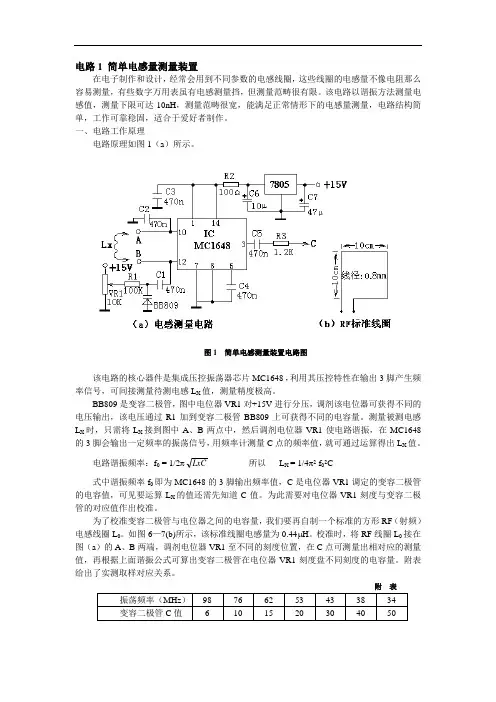

一、电路工作原理电路原理如图1（a）所示。
图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感LX值，测量精度极高。
BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感LX时，只需将LX接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出LX值。
电路谐振频率：f0 = 1/2p所以 LX = 1/4p2 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算LX的值还需先知道C 值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44mH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
VR1选择多圈高精度电位器。
其它元器件按电路图所示选择即可。
三、制作与调试方法制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。
电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范畴很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范畴很宽，能满足正常情形下的电感量测量，电路结构简单，工作可靠稳固，适合于爱好者制作。
一、电路工作原理电路原理如图1（a）所示。
图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感L X值，测量精度极高。
BB809是变容二极管，图中电位器VR1对+15V进行分压，调剂该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L X时，只需将L X接到图中A、B两点中，然后调剂电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过运算得出L X值。
电路谐振频率：f0 = 1/2πLxC所以L X = 1/4π2 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要运算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44μH。
校准时，将RF线圈L0接在图（a）的A、B两端，调剂电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表振荡频率（MHz）98 76 62 53 43 38 34变容二极管C值 6 10 15 20 30 40 50二、元器件挑选集成电路IC可挑选Motoroia公司的VCO（压控振荡器）芯片。
电路1简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理）所示。
电路原理如图1（a该电路的核心器件是集成压控振荡器芯片MC1648，利用其压控特性在输出3脚产生频值，测量精度极高。
率信号，可间接测量待测电感LXBB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L X 时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L值。
X 电路谐振频率：f0=1/2π所以L X=1/4π2f02CLxC式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44µH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表振荡频率（MHz）98766253433834本资料是从互联网收集，仅供大家学习交流，不能作为商业用途二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
VR1选择多圈高精度电位器。
电子电路实用范例/ebook/detail_81009507645657fb ebd83dd2220143382660414e2.html电工实用线路范例•作者：李耀南主编•出版日期：1995年10月第1版•出版社：华南理工大学出版社•页数：305•所属分类：电路理论0.00（0人评价）0.0%0.0%0.0%0.0%0.0%我要评价：目录一、灯光线路一只单连开关控制一盏灯并另外连接一只插座一只单连开关控制三盏灯两只单连开关控制两盏灯用两只双连开关在两地控制一盏灯用三个开关控制一盏灯五层楼照明灯开关控制方法将两只110伏灯泡接在220伏电源上用低压灯泡在220伏电源上使用延长白炽灯寿命用二极管延长白炽灯寿命简易调光灯简单的可控硅调光灯无级调光台灯探照灯、红外线灯、碘钨灯接线方法紫外线杀菌灯接线方法高压水银灯接线方法黑光灯接线方法日光灯的一般连接方法双日光灯接线方法日光灯在低温低压情况下接入二极管启动用直流电点燃日光灯日光灯电子快速启辉器具有无功功率补偿的日光灯日光灯四线镇流器接法自制20瓦日光灯调光器日光灯兼做电视机交流稳压器用日光灯启辉器做家用电器指示灯简易闪光指示灯路灯光电控制楼房走廊照明灯自动延时关灯简易流动闪光灯简易音乐控制彩灯大功率“流水式”控制彩灯二、电动机控制线路手动正转控制采用转换开关的控制用倒顺开关的正反转控制具有自锁的正转控制具有过载保护的正转控制按钮联锁正反转控制接触器联锁的正反转控制接钮、接触器复合联锁的正反转控制限位控制用按钮点动控制电动机起停可逆点动控制既能点动又能长期工作的控制可逆点动、起动混合控制自动循环控制由三个接触器组成的正反转控制用电弧联锁继电器延长转换时间的正反转控制多台电动机同时起动控制钻床主轴电动机和液压电动机的联锁控制绕线式异步电动机转子串电阻起动控制C620型车床的电气控制M7130型平面磨床线路用电流继电器控制机械板手防止相间短路的正反转控制另一种防止相间短路的正反转控制间歇运行控制又一种间歇运行控制电动机自动快速再起动低速脉动控制利用转换开关预选的正反转起停控制利用转换开关改变运行方式能发出开车信号的起停控制双路保险起动自投控制一台电动机停止运行后另一台才能停止的控制两台电动机联锁控制另一种两台电动机联锁控制用八档按钮操作的行车控制多点控制单线远程起停控制单线远程正反转控制双速电动机的控制双速电动机用三个接触器的变速控制双速电动机自动加速控制单按钮控制电动机起停串激直流电动机刀开关可逆控制按速度原则控制直流电动机起动按电流原则控制直流电动机起动按时间原则控制直流电动机起动直流电动机使用变阻器起动控制直流电动机正反转控制三、电动机降压起动线路自耦减压起动定子绕组串联电阻起动控制手动串联电阻起动控制定子绕组串电阻（或电抗）降压起动另一法采用自耦变压器与时间继电器起动控制另一种采用自耦变压器与时间继电器起动控制自耦变压器手动起动控制用中间、时间继电器延时转换的Y-△降压起动控制用时间继电器自动转换Y-△起动控制鼠笼式电动机Y-△换接起动控制用两个接触器实现Y-△降压起动控制手动Y-△降压起动控制用三个接触器实现Y-△降压起动控制自动控制补偿降压起动频敏变阻器起动控制延边三角形降压起动四、电动机制动线路三相鼠笼式异步电动机短接制动可逆点动控制的简单短接制动电磁抱闸制动控制断电后抱闸可放松的制动异步电动机反接制动串电阻降压起动及反接制动不对称电阻反接制动可逆转动反接制动一种简单实用的能耗制动单管整流能耗制动直流能耗制动鼠笼式电动机能耗制动单相桥式整流能耗制动三相半波整流能耗制动电容―电磁制动三相鼠笼式异步电动机自励发电一短接制动直流电动机反接制动直流电动机能耗制动五、电气保护线路电动机用双闸式保护装置羊角间隙避雷器、阀型避雷器采用隔离变压器与负载连接安全低压变压器安全电压控制电动机起停电动机保安接地用电器插座接零电动机保安接零星形接法的电动机断相保护器电动机断相（继丝电压）保护零序电压电动机断相保护简单星形零序电压断相保护采用欠流继电器做断相保护三角形电动机零序电压继电器断相保护加一中间继电器做简易断相保护器一种节电式三相异步电动机断相保护器电动机断相自动保护使用电流互感器的热继电保护三相电动机过流保护低压电压型触电保安器简单电压型低压触电保安器高压电网自控保安装置电流型低压触电保安器六、自动控制线路单机照明双路互备自投供电双路三相电源自投装置另一种双路三相电源自投装置茶炉水加热自动控制简单的温度控制器简易可控硅温度自动控制用双向可控硅控制温度简易温度控制自动气体循环炉控温车床空载自停光电控制自动停机电力变压器自动风冷齿轮车床空载自停砂轮机脚踏开关用电接点压力表做水位控制简易水位控制全自动水位控制水箱放水改进的水位自动控制大型水塔自动控制供水七、家庭生活电器用品线路干簧管消亮点线路显象管灯丝保护线路显象管灯丝的保护线路晶体管电视机加装高压延时线路运放FC52接成电视机高压延时线路两台电视机共用一副接收天线高低频道共用电视天线单管电视天线放大器元器件的选择安装制作要点调整与使用抑制电视机蜂音的一种方法复活彩色显象管的简单方法5G317电视机集成稳压器的应用简单易行的电视馈线匹配法1.5V电视机伴音接收机一种提高显象管灯丝电压的方法提高已磨损磁头的录放音效果简易磁头消磁器声音电平指示灯在半导体收音机上加装充电二极管盒式录音机的自动断电电路应急照明灯声控开关台灯触摸开关简易电子调压器电灯遥控开关照明延时开关照明灯自动关灯装置自动关灯装置灯光亮度调节线路家用照明自动开关线路日光灯亮度调节线路家用简单照明控制线路直接点燃的日光灯线路低电压时日光灯起辉电路用电容器复活废日光灯管省掉启辉器的日光灯拉线开关水开报警电子报警器利用晶体管安装门铃钱包的电子卫士报警线路与非门组成的光电报警器与非门带动声响器细丝报警电路用砷化镓红外发光管制作的报警装置感应报警器简单报警器电子门铃集成电路音乐门铃触摸式变调门铃不用继电器的光电报警器触摸式电子门铃简单的电子门铃高保密性报警器电子锁磁控锁插塞式电子锁自制煤气报警装置下雨报警电路下雨探测器婴儿尿布干湿检查器电风扇简易无级调速电路单速台扇改装成双速或三速台扇电路接近报警断路器自制洗衣机定时器电子温度调节器电冰箱过电压保护电路电冰箱保护器电褥子的几种典型电路煤气炉自动点火器煤气炉点燃器养鱼缸保温器简易触摸式电子开关保险丝熔断指示电路家用电器自动开关触摸控制开关漏电保护器自制保安插座电子体温表测试食品新鲜度的小巧仪表收音助听两用机晶体管耳聋助听器简易助听器制作装在帽子里的助听器记忆力增进器电子灭蝇器电子灭鼠器电子驱鼠器电子驱蚊器附录书中字母符号说明。
电路1简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理a）所示。
（电路原理如图1图1简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648，利用其压控特性在输出3脚产生频值，测量精度极高。
率信号，可间接测量待测电感LX的BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L XB两点中，然后调节电位器VR1使电路谐振，在MC1648的3时，只需将L X接到图中A、值。
脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出LXπ所以L X=1/4π2f02Cf0=1/2电路谐振频率：LxCC是电位器VR1调定的变容二极管式中谐振频率f0即为MC1648的3脚输出频率值，的电容值，可见要计算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
）为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频在µH。
校准时，将RF线圈L0接7(b)所示，该标准线圈电感量为0.44电感线圈L0。
如图6—量图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表Hz）98766253433834振荡频率（二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
VR1选择多圈高精度电位器。
其它元器件按电路图所示选择即可。
