相关开关电源原理及电路图2012-06-03 17:39:37 来源:21IC关键字：开关电源电路图什么是开关电源?所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、(开关管)控制极(可控硅)上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。
振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。
待到下一个脉冲的周期正半周信号到来时，重复上一个过程。
这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。
那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。
那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。
入门电路原理图分析一、电子电路的意义电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。
在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功。
我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。
二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印版图等。
1、原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。
这种图由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。
下图所示就是一个收音机电路的原理图。
2、方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说，这也是一种原理图。
不过在这种图纸中，除了方框和连线几乎没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。
下图所示的就是上述收音机电路的方框图。
(三)装配图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词—— 元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器 符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。
几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ或 t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
第 3 种是压敏电阻器的符号。

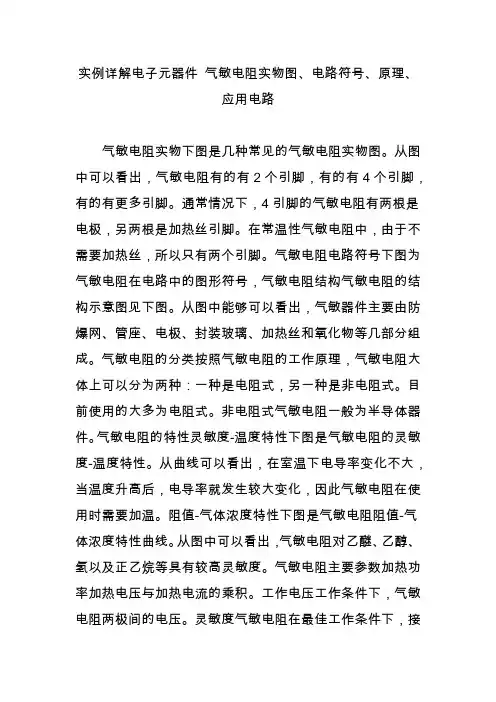

实例详解电子元器件气敏电阻实物图、电路符号、原理、应用电路气敏电阻实物下图是几种常见的气敏电阻实物图。
从图中可以看出，气敏电阻有的有2个引脚，有的有4个引脚，有的有更多引脚。
通常情况下，4引脚的气敏电阻有两根是电极，另两根是加热丝引脚。
在常温性气敏电阻中，由于不需要加热丝，所以只有两个引脚。
气敏电阻电路符号下图为气敏电阻在电路中的图形符号，气敏电阻结构气敏电阻的结构示意图见下图。
从图中能够可以看出，气敏器件主要由防爆网、管座、电极、封装玻璃、加热丝和氧化物等几部分组成。
气敏电阻的分类按照气敏电阻的工作原理，气敏电阻大体上可以分为两种：一种是电阻式，另一种是非电阻式。
目前使用的大多为电阻式。
非电阻式气敏电阻一般为半导体器件。
气敏电阻的特性灵敏度-温度特性下图是气敏电阻的灵敏度-温度特性。
从曲线可以看出，在室温下电导率变化不大，当温度升高后，电导率就发生较大变化，因此气敏电阻在使用时需要加温。
阻值-气体浓度特性下图是气敏电阻阻值-气体浓度特性曲线。
从图中可以看出，气敏电阻对乙醚、乙醇、氢以及正乙烷等具有较高灵敏度。
气敏电阻主要参数加热功率加热电压与加热电流的乘积。
工作电压工作条件下，气敏电阻两极间的电压。
灵敏度气敏电阻在最佳工作条件下，接触气体后其电阻值随气体浓度变化的特性。
如果采用电压测量法，其值等于接触某种气体前后负载电阻上电压降之比。
响应时间在最佳工作条件下，接触待测气体后，负载电阻的电压变化到规定值所需的时间。
恢复时间在最佳工作条件下，脱离被测气体后，负载电阻上电压恢复到规定值所需要的时间。
气敏电阻应用电路下图所示是气敏电阻构成的火灾报警器电路。
整个电路由3部分组成：烟雾检测电路、电子开关电路和高响度报警器。
开关集成电路A1A1总共有5个引脚。
1脚接电源正极，2脚和3脚是合并的，是内电路中的“电子开关”输出引脚。
4脚是接地引脚。
5脚是内电路“电子开关”的控制引脚，阈值电压为1.6V，当5脚电流小于30微安时，内电路中的“电子开关”断开，当5脚电流大于30微安时，内电路中的“电子开关”接通。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的 引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
下面介绍其应用实例。
LM324作反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值, Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
LM324作同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各 放大器电 压放大倍数均为1,与分立元件组成的射极跟随器作用相同。
电子工程师一定掌握的20 种电路工程师应当掌握的20 个模拟电路对模拟电路的掌握分为三个层次。
初级层次是娴熟记着这二十个电路，清楚这二十个电路的作用。
只假如电子喜好者，只假如学习自动化、电子等电控类专业的人士都应当且能够记着这二十个基本模拟电路。
中级层次是能剖析这二十个电路中的重点元器件的作用，每个元器件出现故障时电路的功能遇到什么影响，丈量时参数的变化规律，掌握对故障元器件的办理方法；定性剖析电路信号的流向，相位变化；定性剖析信号波形的变化过程；定性认识电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设施的优异的维修保护技师。
高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频次关系特征、相位与频次关系特征、电路中元器件参数的选择等。
达到高级层次后，只需您愿意，受人敬爱的高薪职业－－电子产品和工业控制设施的开发设计工程师将是您的首选职业。
1 / 13一、桥式整流电路1、二极管的单导游电性：2、桥式整流电流流向过程：输入输出波形：3、计算： Vo, Io, 二极管反向电压。
二、电源滤波器1、电源滤波的过程剖析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器1、信号滤波器的作用：与电源滤波器的差别和同样点：2、LC 串连和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频次。
一、微分和积分电路1、电路的作用，与滤波器的区别和同样点。
2、微分和积分电路电压变化过程剖析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
二、共射极放大电路1、三极管的构造、三极管各极电流关系、特征曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、沟通和直流等效电路图。
3、静态工作点的计算、电压放大倍数的计算。
最简单的短路保护电路图汇总（六款模拟电路设计原理图详解）最简单的短路保护电路图（一）简易交流电源短路保护电路交流电源电压正常时，继电器吸合，接通负载（Rfz）回路。
当负载发生短路故障时，KA两端电压迅速下降，KA释放，切断负载回路。
同时，发光二极管VL点亮，指示电路发生短路。
最简单的短路保护电路图（二）这是一个自锁的保护电路，短路时：Q3极被拉低，Q2导通，形成自锁，迫使Q3截止，Q3截至后面负载没有电压，这时有没有负载已经没有关系了，所以即使拿掉负载也不会有输出。
要想拿掉负载后恢复输出，可以在Q3得CE结上接一个电阻，取1K左右。
C2和C3很重要，在自锁后，重启电路就靠这两个电容，否则启动失败。
原理是上电时，电容两端电压不能突变，C2使得Q2基极在上电瞬间保持高电平，使得Q2不导通。
C3则使得上电瞬间Q3基极保持低电平，使得Q3导通Vout有电压。
这样R5位高电平，锁住导通。
最简单的短路保护电路图（三）缺相保护电路由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。
当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。
检测电网缺相通常采用电流互感器或电子缺相检测电路。
由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。
图5是一个简单的电子缺相保护电路。
三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。
当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。
比较器的基准可调，以便调节缺相动作阈值。
该缺相保护适用于三相四线制，而不适用于三相三线制。
电路稍加变动，亦可用高电平封锁PWM信号。
图5 三相四线制的缺相保护电路图6是一种用于三相三线制电源缺相保护电路，A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。

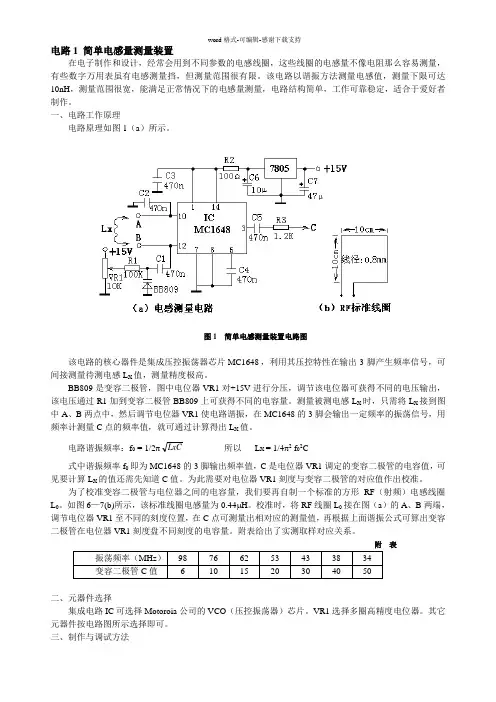

电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理电路原理如图1（a）所示。
图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感L X值，测量精度极高。
BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L X时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L X值。
电路谐振频率：f0 = 1/2πLxC所以L X = 1/4π2 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44μH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表振荡频率（MHz）98 76 62 53 43 38 34变容二极管C值 6 10 15 20 30 40 50二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
12V供电的电子节能灯本设计采用12V蓄电池供电，可点亮节能灯，在无市电或停电的场合非常实用。
一、电路工作原理电路原理如图26所示。
图26 12V供电电子节能灯电路原理图图中IC是CMOS反相器，其内部非门1、2与R1和C1组成频率为15KHz的方波发生器。
经IC内部非门3缓冲后，送入内部非门4、5和6，三个非门的输入、输出端并联一起推动逆变管VT工作，以增大激励电流。
经VT放大后的方波电压通过T和C4等元件组成的谐振升压电路后，可达到350V左右的空载电压，并形成近似正弦波的电流，可点燃5～18W的节能灯。
二、元器件选择集成电路IC选用CMOS反相器CD4049，容易起振，且振幅大。
VT选用BDT63C型达林顿三极管，也可使用类似型号或用复合管代替，要求耐压500V、最大集电极电流5A、截止频率10MHz以上。
谐振变压器T采用6.5×6 EI型铁氧体磁芯，初级用Φ0.67高强度漆包线绕22匝，次级用Φ0.17高强度漆包线绕300匝。
电阻R可选用普通1/8或1/4W碳膜电阻器。
电容C1、C2和C5选用瓷介电容或涤纶电容；C3选用普通铝电解电容器；C4选用聚丙烯电容，要求耐压为250V以上。
电路采用12V供电，可使用蓄电池，如摩托车电瓶来供电。
三、制作与调试方法制作时可自制印刷电路板，也可使用万能印刷电路板，电路板尺寸大概在58mm×35mm，电路安装完成后，要对T和C4进行认真调节，不断调节变压器T的磁芯空气隙和C4容量，C4调节范围在2200pF～6800pF，一般节能灯功率越大，变压器T的磁芯空气隙也要调大。
经过调节，直至使节能灯得到最佳亮度。
另外，应注意通断电路时应控制电源正极，而不要控制负极，否则易使VT击穿。
采用555时基电路的过电压、过电流保护电路本电路是一个通过555时基电路来对负载进行过电压、过电流的保护功能。
一、电路工作原理电路原理如图44所示。
压管VS正极的电位增加，导致稳压管击穿，使得三极管VT2导通，555时基电路将处于置位状态，同样使得三极管VT3截止，达到了过压保护的作用。
电子管6p15应用电路图（四款模拟电路设计原理图详解）描述电子管6p15应用电路图（一）6P15原本是用做电子管电视机的视频输出，但在电子管电视机还未普及时就被晶体管电视机取代，真可谓生不逢时，从此便少有人问津。
实际上6P15是只性能出类拔萃的宽带电压、功放两用管，能把几Hz～6.5MHz带宽的视频信号，做到线性良好的高保真放大，用于放大20KHz带宽的音频信号应当轻而易举。
6P15被冷落主要是与常用功放管“不合群”，如6P1，6P6P，6P14等管的标准工作电压，最佳负载阻抗都相同或接近，相互通用性很强。
但6P15标准板压300V，Ug2150V，负载阻抗10KΩ的参数却远离了这个范围。
因为大多数烧友都视绕制变压器为畏途，尤其是输出变压器，费时费力却未必能达到预期效果，这在很大程度上限制了6P15在烧友中的应用。
6P15的高跨导，使帘栅压对工作状态的稳定性影响极大。
一些初烧友认为6P15工作不稳易老化，主要原因是比照6P14等电路，忽略了高Ug2造成的。
6P15是只线性极佳的电子管，小编在查阅了大量资料的基础上，设计制作了两款6P15单端甲类小功放，音质远在6P1，．6P6P之上。
1、6P15在功率放大上的应用与改进多年来，一些资深烧友对如何用好6P15进行了不懈的探索。
现有可查资料中介绍的几款线路各有优点，但对初烧友来说还是有些复杂。
只有在保持其良好线性和状态稳定的前提下，将参数设计到6P14、6P1等通用管的范围内，才能使这只名管再现辉煌。
下面介绍这两款用6P15制作的胆功放。
图1是两款机器共同的电源电路。
在Ua230V，Ug2200V、Uk4V 时负载阻抗5kΩ，做到了与6P1系列通用。
6P15的la、Ig2相加约40mA，一般五、六灯收音机电源变压器输出60mA左右，因而用在此电路双声道上有些力不从心，盛夏室内听一小时就有烫手感，春秋时可工作两三个小时。
若作为卧室小音量播放或长时间欣赏，需配置不低于80mA的电源变压器。
一款简单的恒流源电路图如下图是一款简单的恒流源电路图，在该电路中：当±v,R b2、Rtii和Re被确定之后，c就被确定了，在一定范围内与负载电阻RL的大小无关，只要使管子的V伸工作在晶体管输出特性曲线的平坦部分，就可以保持Jc的不变。
（VT,Re反馈网络起到稳压）1kHz低频载波振荡电路所示的振荡电路设计在1 kHz载波振荡频率上，负载是影响尽量小的电压放大桥式振荡器，为了简化电路，使用两个2SB75晶体管，电源电压为12 V。
一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。
放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。
正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。
选频网络则只允许某个特定频率f 0 能通过，使振荡器产生单一频率的输出。
低频电压放大器低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
（ 1 ）共发射极放大电路图 1 （ a ）是共发射极放大电路。
C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。
1 、 3 端是输入， 2 、 3 端是输出。
3 端是公共点，通常是接地的，也称“地”端。
静态时的直流通路见图 1 （ b ），动态时交流通路见图 1 （ c ）。
电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。
（ 2 ）分压式偏置共发射极放大电路图 2 比图 1 多用 3 个元件。
基极电压是由 RB1 和 RB2 分压取得的，所以称为分压偏置。
发射极中增加电阻 RE 和电容 CE ， CE 称交流旁路电容，对交流是短路的； RE 则有直流负反馈作用。
所谓反馈是指把输出的变化通过某种方式送到输入端，作为输入的一部分。
如果送回部分和原来的输入部分是相减的，就是负反馈。
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表1I原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
电气原理图及电子电路1. 电气原理图1.1 什么是电气原理图电气原理图是用符号和线路连接来表示电气组件与元器件之间关系的图形化表示。
在电气工程、电子工程、通信工程等领域中广泛应用。
电气原理图通常用于设计、分析和维护电子电路。
1.2 电气原理图符号电气原理图中使用了许多标准化的符号来表示不同的电子元件。
这些符号是为了方便理解与绘制而设计的。
下面是一些常见的电子元件符号示例：•电源符号：用于表示电源，通常用平行的直线表示。
•电阻符号：用于表示电阻，通常用矩形框表示。
•电容符号：用于表示电容，通常用两个平行线表示。
•电感符号：用于表示电感，通常用一个卷曲的线圈表示。
•晶体管符号：用于表示晶体管，通常用三角形和箭头表示。
除了这些基本符号，还有许多其他的元器件符号，如二极管、开关、继电器等。
1.3 电气原理图线路连接电气原理图中的线路连接表示了不同元器件之间的电气连接关系。
•直线连接：用直线表示逻辑流动或信号路径。
•点连接：用点表示两个不同电压节点连接。
•弧线连接：用弧线表示连接在一起的元器件之间的相互作用。
通过这些线路连接，可以清晰地表示出电子电路中不同元器件之间的关系。
2. 电子电路2.1 什么是电子电路电子电路是由电子元器件和电气原理图组成的系统。
它是将电子元器件按照一定的连接方式组合在一起，实现特定功能的电路。
2.2 电子电路的分类根据电子电路的功能和特性，可以将其分为几个主要的分类。
•模拟电路：模拟电路处理连续变化的信号，通常使用模拟电压和电流来表示。
•数字电路：数字电路处理离散的信号，通常使用二进制代码表示。
•混合电路：混合电路同时处理模拟信号和数字信号。
2.3 电子电路的设计电子电路的设计是实现特定功能的关键步骤。
它要求设计人员了解电子元器件的特性、电气原理图的绘制方法以及电路的运行原理。
电子电路的设计过程通常包括以下几个步骤：1.确定设计需求和规范。
2.选择合适的电子元器件。
3.绘制电气原理图。
