实用电力电子电路集锦

今天为大家整理了一些各类电气控制接线图、电子元件工作原理图，还有可控硅整流电路及负反馈调速装置原理等等，希望对大家的工作有所帮助，一起来了解一下吧。

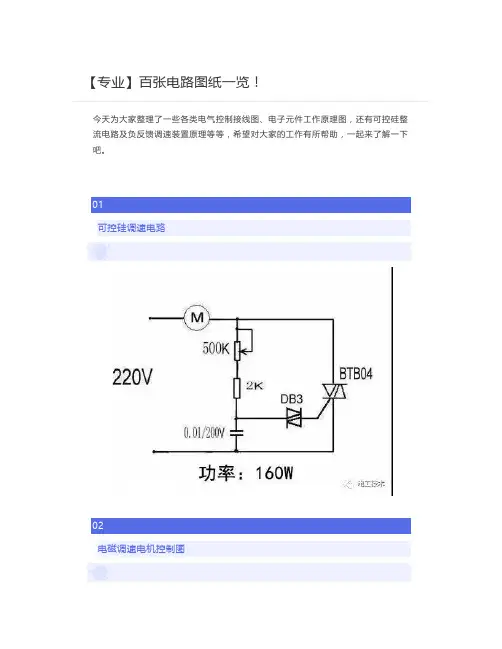

01可控硅调速电路02电磁调速电机控制图03三相四线电度表互感器接线04能耗制动05顺序起动，逆序停止06锅炉水位探测装置07电机正反转控制电路08电葫芦吊机电路09单相漏电开关电路010单相电机接线图011带点动的正反转起动电路012红外防盗报警器双电容单相电机接线图014自动循环往复控制线路015定子电路串电阻降压启动控制线016按启动钮延时运行电路017星三角形启动控制线路018单向反接制动的控制线路019具有反接制动电阻的可逆运行反接制动的控制线路020以时间原则控制的单向能耗制动线路021以速度原则控制的单向能耗制动控制线路022电动机可逆运行的能耗制动控制线路双速电动机改变极对数的原理024双速电动机调速控制线路025使用变频器的异步电动机可逆调速系统控制线路026正确连接电器的触点027线圈的连接028继电器开关逻辑函数029三相半波整流电路图030三相全波整流电路图031三相全波6脉冲整流原理图032六相12脉冲整流原理图033负载两端的电压034直流调速原理功能图035电动机接线036三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。

其他吹风机应按其铭037单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

038单相电容运转电动机接线图是JX07A-4型单相电容运转电动机接线方法。

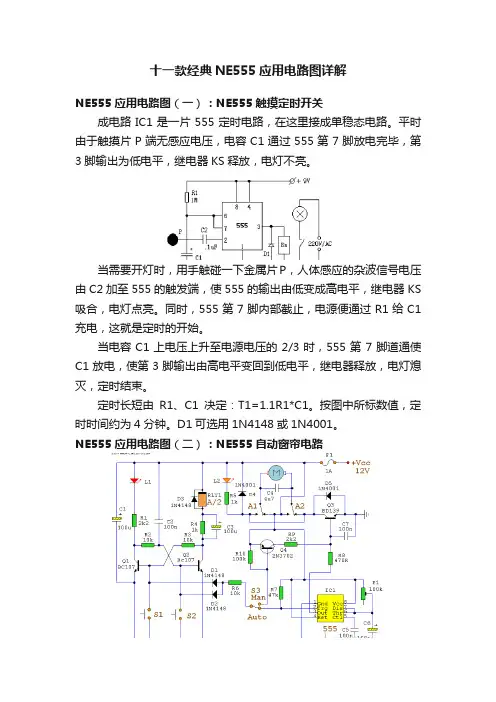

十一款经典NE555应用电路图详解NE555应用电路图（一）：NE555触摸定时开关成电路IC1是一片555定时电路，在这里接成单稳态电路。

平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS 吸合，电灯点亮。

同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选用1N4148或1N4001。

NE555应用电路图（二）：NE555自动窗帘电路该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。

使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。

该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。

自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。

拨动开关S3确定手动或自动模式。

如上所示的电路被绘制在自动位置，并操作如下。

双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。

S1用于打开窗帘和S2，关闭窗帘。

在上电，简要正脉冲加到Q2的通过C2的基极。

第2季将在，并激活继电器A/2。

C3和R4的网络形成用于中继一低电流保持电路。

继电器A/2是一个12V继电器与500欧姆的线圈。

它需要稍微减流动比它操作它，保持它通电。

一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。

当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。

初始充电电流足以激发通过R4继电器和电流足以使其保持通电。

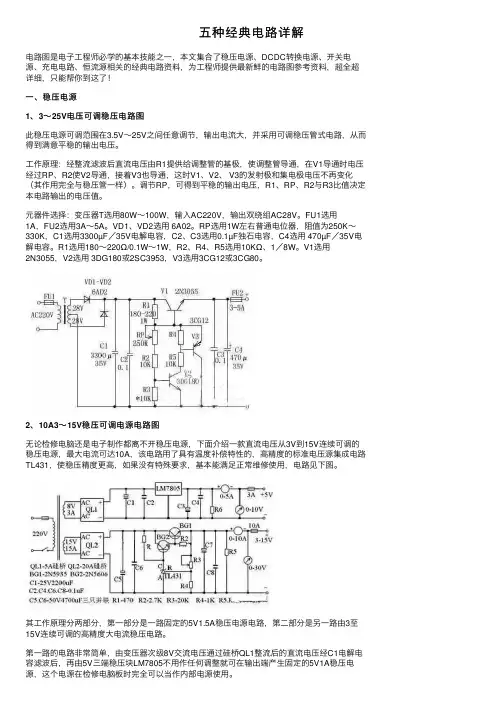

五种经典电路详解电路图是电⼦⼯程师必学的基本技能之⼀，本⽂集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为⼯程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！⼀、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流⼤，并采⽤可调稳压管式电路，从⽽得到满意平稳的输出电压。

⼯作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、 V3的发射极和集电极电压不再变化（其作⽤完全与稳压管⼀样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3⽐值决定本电路输出的电压值。

元器件选择：变压器T选⽤80W～100W，输⼊AC220V，输出双绕组AC28V。

FU1选⽤1A，FU2选⽤3A～5A。

VD1、VD2选⽤ 6A02。

RP选⽤1W左右普通电位器，阻值为250K～330K，C1选⽤3300µF／35V电解电容，C2、C3选⽤0.1µF独⽯电容，C4选⽤ 470µF／35V电解电容。

R1选⽤180～220Ω/0.1W～1W，R2、R4、R5选⽤10KΩ、1／8W。

V1选⽤2N3055，V2选⽤ 3DG180或2SC3953，V3选⽤3CG12或3CG80。

2、10A3～15V稳压可调电源电路图⽆论检修电脑还是电⼦制作都离不开稳压电源，下⾯介绍⼀款直流电压从3V到15V连续可调的稳压电源，最⼤电流可达10A，该电路⽤了具有温度补偿特性的，⾼精度的标准电压源集成电路TL431，使稳压精度更⾼，如果没有特殊要求，基本能满⾜正常维修使⽤，电路见下图。

其⼯作原理分两部分，第⼀部分是⼀路固定的5V1.5A稳压电源电路，第⼆部分是另⼀路由3⾄15V连续可调的⾼精度⼤电流稳压电路。

第⼀路的电路⾮常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不⽤作任何调整就可在输出端产⽣固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使⽤。

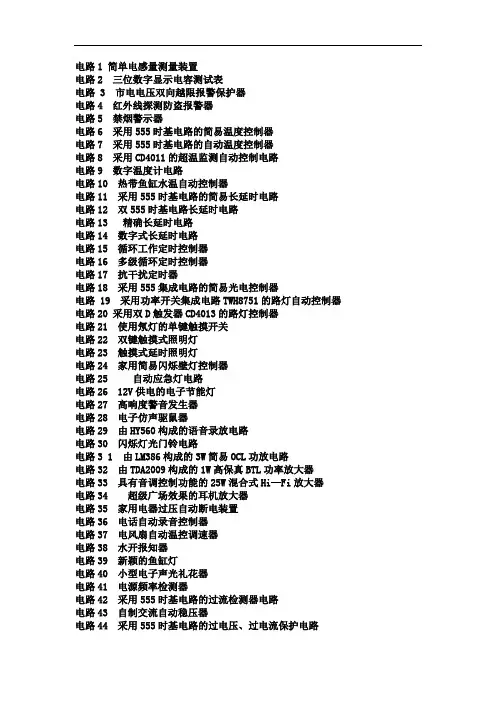

电路1 简单电感量测量装置电路2 三位数字显示电容测试表电路 3 市电电压双向越限报警保护器电路4 红外线探测防盗报警器电路5 禁烟警示器电路6 采用555时基电路的简易温度控制器电路7 采用555时基电路的自动温度控制器电路8 采用CD4011的超温监测自动控制电路电路9 数字温度计电路电路10 热带鱼缸水温自动控制器电路11 采用555时基电路的简易长延时电路电路12 双555时基电路长延时电路电路13 精确长延时电路电路14 数字式长延时电路电路15 循环工作定时控制器电路16 多级循环定时控制器电路17 抗干扰定时器电路18 采用555集成电路的简易光电控制器电路 19 采用功率开关集成电路TWH8751的路灯自动控制器电路20 采用双D触发器CD4013的路灯控制器电路21 使用氖灯的单键触摸开关电路22 双键触摸式照明灯电路23 触摸式延时照明灯电路24 家用简易闪烁壁灯控制器电路25 自动应急灯电路电路26 12V供电的电子节能灯电路27 高响度警音发生器电路28 电子仿声驱鼠器电路29 由HY560构成的语音录放电路电路30 闪烁灯光门铃电路电路3 1 由LM386构成的3W简易OCL功放电路电路32 由TDA2009构成的1W高保真BTL功率放大器电路33 具有音调控制功能的25W混合式Hi—Fi放大器电路34 超级广场效果的耳机放大器电路35 家用电器过压自动断电装置电路36 电话自动录音控制器电路37 电风扇自动温控调速器电路38 水开报知器电路39 新颖的鱼缸灯电路40 小型电子声光礼花器电路41 电源频率检测器电路42 采用555时基电路的过流检测器电路电路43 自制交流自动稳压器电路44 采用555时基电路的过电压、过电流保护电路电路 45 开关直流稳压电源电路 46 可调直流稳压电源电路47 采用与非门CD4011构成的湿度控制器电路48 三相交流电相序检测器电路49 三相交流电相序指示器电路50 电气设备调温、调速器电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
