STM32 printf函数重映射

STM32的功能引脚重映射和复用功能STM32中有很多内置外设的输入输出引脚都具有重映射(remap)的功能，本文对一些在使用引脚重映射时所遇到的有关问题加以说明。

我们知道每个内置外设都有若干个输入输出引脚，一般这些引脚的输出脚位都是固定不变的，为了让设计工程师可以更好地安排引脚的走向和功能，在STM32中引入了外设引脚重映射的概念，即一个外设的引脚除了具有默认的脚位外，还可以通过设置重映射寄存器的方式，把这个外设的引脚映射到其它的脚位。

下面是STM32F103xC中有关USART3引脚的摘要片段；从这里可以看出，USART3_TX的默认引出脚是PB10，USART3_RX的默认引出脚是PB11；但经过重映射后，可以变更USART3_TX的引出脚为PD8，变更USART3_RX的引出脚为PD9。

STM32中的很多内置外设都具有重映射的功能，比如USART、定时器、CAN、SPI、I2C等，详细请看STM32参考手册(RM0008)和STM32数据手册。

有些模块(内置外设)的重映射功能还可以有多种选择，下面是RM0008上有关USART3输入输出引脚的重映射功能表：从这个表中可以看出，USART3的TX和RX引脚默认的引出脚位是PB10和PB11，根据配置位的设置，可以重映射到PC10和PC11，还可以重映射到PD8和PD9。

一个模块的功能引脚不管是从默认的脚位引出还是从重映射的脚位引出，都要通过GPIO端口模块实现，相应的GPIO端口必须配置为输入(对应模块的输入功能，如USART的RX)或复用输出(对应模块的输出功能，如USART的TX)，对于输出引脚，可以按照需要配置为推挽复用输出或开漏复用输出。

上图是STM32的GPIO端口模块，使用复用功能时的配置。

从图中可以看出，配置为复用输出时，该端口对应的GPIO输出功能将不起作用。

例如当配置PB10对应的引脚为复用输出功能时，操作PB10对应的输出寄存器将不影响引脚上的信号。

STM32部分重映射和完全重映射（查看数据⼿册）
数据⼿册如何查找对应的映射：
打开官⽹直接搜索STM32F可以看到数据⼿册，⾥⾯有关于，输⼊第6页的页码，点击9.3中的9.3x可打开对应的链接。

举例说明：
STM32中拥有重映射功能，可以使硬件电路的设计更加简洁⽅便，在配置GPIO_PinRemapConfig（）函数时，发现⼊⼝参数有两种重映射，分为部分重映射（Partial Remap）和完全重映射(Full Remap)，那么这两个有什么区别呢？
标题以TIM3为例
根据图⽚可以看到，TIM3的部分重映射和完全重映射对应的引脚是不同的，所以在配置选择部分重映射和完全重映射的时候要考虑⼀下。

重映射引脚分配图在哪
这⼀部分其实并不在STM32的数据⼿册中，⽽在STM32的官⽅⼿册的8.3节，⾥⾯有所有功能的引脚分配情况。

stm32printf函数STM32是一种基于ARMCortex-M内核的微控制器，它提供了广泛的外围设备和高性能计算能力。

在使用STM32进行开发时，printf 函数是一个非常有用的工具，它可以用于输出调试信息、错误信息和运行时状态等内容。

在本文中，我们将介绍如何在STM32中使用printf函数，以及它的一些常见应用场景。

一、printf函数的基本使用printf函数是C语言中的一个标准库函数，它可以将格式化的数据输出到终端设备上。

在STM32中，我们可以使用printf函数将数据输出到串口、LCD屏幕等外设上，以便进行调试和监测。

在使用printf函数之前，我们需要先配置串口或LCD屏幕的相关参数。

例如，对于串口，我们需要配置波特率、数据位、停止位和奇偶校验等参数，然后通过USART_SendData函数将数据发送到串口缓冲区中。

当缓冲区中有数据时，我们就可以使用printf函数输出数据了。

下面是一个简单的示例代码，演示了如何使用printf函数输出字符串和变量：#include <stdio.h>#include 'stm32f10x.h'void USART_Config(void){USART_InitTypeDef USART_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE); USART_ART_BaudRate = 115200;USART_ART_WordLength =USART_WordLength_8b;USART_ART_StopBits = USART_StopBits_1; USART_ART_Parity = USART_Parity_No;USART_ART_Mode = USART_Mode_Tx;USART_ART_HardwareFlowControl = USART_HardwareFlowControl_None;USART_Init(USART1, &USART_InitStructure);USART_Cmd(USART1, ENABLE);}int main(void){USART_Config();printf('Hello, STM32!r');int num = 1234;printf('The number is: %dr', num);while(1);}在这个示例代码中，我们首先调用USART_Config函数配置了串口的相关参数，然后使用printf函数输出了一条字符串和一个变量。

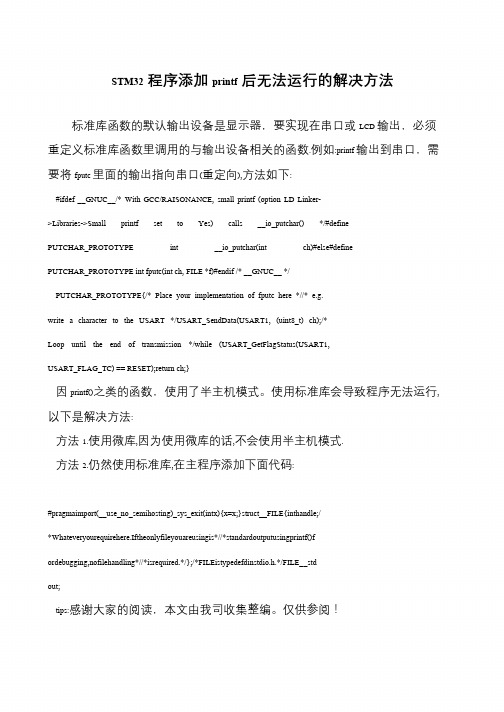

STM32程序添加printf后无法运行的解决方法标准库函数的默认输出设备是显示器，要实现在串口或LCD 输出，必须重定义标准库函数里调用的与输出设备相关的函数.例如:printf 输出到串口，需要将fputc 里面的输出指向串口(重定向),方法如下:#ifdef __GNUC__/* With GCC/RAISONANCE, small printf (option LD Linker->Libraries->Small printf set to Yes) calls __io_putchar() */#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)#else#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)#endif /* __GNUC__ */ PUTCHAR_PROTOTYPE{/* Place your implementation of fputc here *//* e.g. write a character to the USART */USART_SendData(USART1, (uint8_t) ch);/* Loop until the end of transmission */while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);return ch;}因printf()之类的函数，使用了半主机模式。

使用标准库会导致程序无法运行,以下是解决方法:方法1.使用微库,因为使用微库的话,不会使用半主机模式.方法2.仍然使用标准库,在主程序添加下面代码:#pragmaimport(__use_no_semihosting)_sys_exit(intx){x=x;}struct__FILE{inthandle;/ *Whateveryourequirehere.Iftheonlyfileyouareusingis*//*standardoutputusingprintf()f ordebugging,nofilehandling*//*isrequired.*/};/*FILEistypedefdinstdio.h.*/FILE__std out;tips:感谢大家的阅读，本文由我司收集整编。

STM32功能引脚端口复用和重映射
在STM32系列微控制器中，每个引脚都有一个默认的功能。

通过端口复用，我们可以将一个引脚的默认功能改变为其他的功能。

每个引脚都有一个对应的功能选择字，可以通过设置这个字来实现不同的功能。

引脚的功能可以是GPIO输入输出、模拟输入输出、定时器输入输出、串行通信等等。

端口复用功能使我们可以在同一个引脚上实现多种不同功能的选择。

比如，一个IO引脚默认是用作GPIO输入输出的，可以通过端口复用将其改为定时器的输入或输出引脚，实现定时器功能。

在一些情况下，系统的引脚数量有限，无法满足需求，此时就可以使用引脚重映射来实现更多的功能。

引脚重映射是将一个引脚的默认功能映射到其他引脚上，可以实现多个引脚共享一个功能。

引脚重映射需要特定的硬件支持，不是所有引脚都支持重映射。

可以通过引脚映射寄存器来设置引脚重映射。

引脚重映射的功能让系统设计更加灵活和可扩展。

在一个引脚只能实现一个功能的情况下，通过重映射可以将多个引脚的功能映射到一个引脚上，实现多个功能的共享。

端口复用和重映射的具体实现方式和寄存器设置是根据不同型号的STM32微控制器而有所不同的。

在开发过程中，需要查阅相关的文档和手册，了解具体的端口复用和重映射的功能和设置方法。

总之，STM32微控制器的功能引脚可以通过端口复用和重映射实现多种不同的功能。

端口复用可以改变引脚的默认功能，而重映射可以实现多个引脚共享一个功能。

这些功能增强了系统的灵活性和可扩展性。

在实际
应用中，需要根据具体需求选择适当的引脚复用和重映射方式，以满足系统的需求。

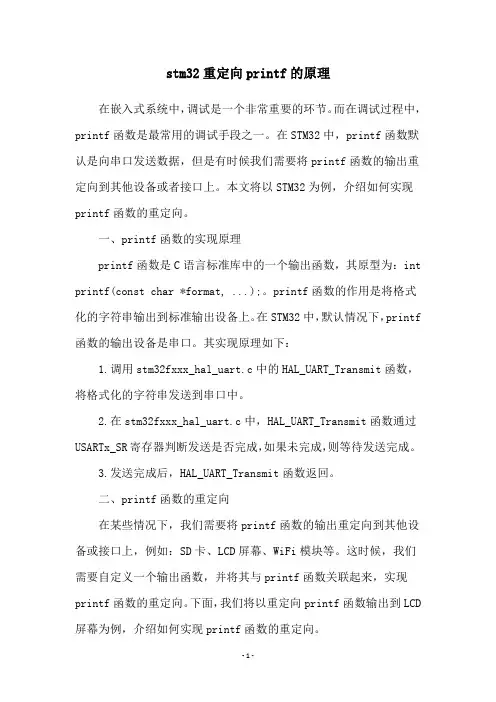

stm32重定向printf的原理在嵌入式系统中，调试是一个非常重要的环节。

而在调试过程中，printf函数是最常用的调试手段之一。

在STM32中，printf函数默认是向串口发送数据，但是有时候我们需要将printf函数的输出重定向到其他设备或者接口上。

本文将以STM32为例，介绍如何实现printf函数的重定向。

一、printf函数的实现原理printf函数是C语言标准库中的一个输出函数，其原型为：int printf(const char *format, ...);。

printf函数的作用是将格式化的字符串输出到标准输出设备上。

在STM32中，默认情况下，printf 函数的输出设备是串口。

其实现原理如下：1.调用stm32fxxx_hal_uart.c中的HAL_UART_Transmit函数，将格式化的字符串发送到串口中。

2.在stm32fxxx_hal_uart.c中，HAL_UART_Transmit函数通过USARTx_SR寄存器判断发送是否完成，如果未完成，则等待发送完成。

3.发送完成后，HAL_UART_Transmit函数返回。

二、printf函数的重定向在某些情况下，我们需要将printf函数的输出重定向到其他设备或接口上，例如：SD卡、LCD屏幕、WiFi模块等。

这时候，我们需要自定义一个输出函数，并将其与printf函数关联起来，实现printf函数的重定向。

下面，我们将以重定向printf函数输出到LCD 屏幕为例，介绍如何实现printf函数的重定向。

1.定义一个输出函数我们先定义一个输出函数，将其命名为LCD_Printf，其实现原理如下：void LCD_Printf(char *str){/* 将格式化的字符串输出到LCD屏幕上 */}2.将LCD_Printf函数与printf函数关联在main函数中，我们需要将LCD_Printf函数与printf函数关联起来，代码如下：/* 重定向printf函数 */int fputc(int ch, FILE *f){/* 将字符转换成字符串 */char str[2] = {0};str[0] = ch;/* 调用LCD_Printf函数，将字符输出到LCD屏幕上 */LCD_Printf(str);return ch;}在上述代码中，我们定义了一个名为fputc的函数，该函数的作用是将printf函数的输出重定向到LCD屏幕上。

STM32 程序无法使用printf，产生停留BEAB BKPT
0xAB 处问题的解决
在网上搜了下，发现有很多这样的问题，我也遇到了，最后解决了，我在
此总结一下：
问题1（与编译软件无关）：在程序中加入printf 语句实现串口输出，但未
写重定向函数fputc，出现编译无任何警号和错误直接下载无法运行，软件仿真
可以运行至MAIN 函数，硬件仿真在汇编窗口看到停留在“0x0800XXXX BEAB BKPT 0xAB //进入调试模式”处无法继续运行。

解决办法：编写fputc 函数如下：
1 int fputc(int ch, FILE *f)
2 {
3 USART_SendData(USART1, (uint8_t) ch);
4 while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET)
5 {}
6 return ch;
7 }
问题2（与编译软件有关）：重定向函数fputc 编写无误，使用的是
MDK4.22-3.40 之间的编译环境，未使用微库，即MiclroLIB，因printf()之类的
函数，使用了半主机模式。

使用微库的话，不会使用半主机模式，所以就没有
问题。

解决办法：在option for target->target 对话框中，选择Use MiclroLIB，重新编译程序即可。

问题3：重定向函数fputc 编写无误，不用微库，即MiclroLIB，依然可以使。

STM32功能引脚端口复用和重映射端口复用是指一个引脚可以同时用于不同的外设功能。

每个引脚都有一个默认的功能，但根据需要，可以将其配置为其他功能。

这样，同一个引脚可以在不同的时间用于不同的外设，从而实现更灵活的系统设计。

重映射是指将一个引脚的默认功能切换到另一个引脚。

这样可以实现更多的功能引脚的分配和灵活性。

在STM32系列微控制器中，端口复用和重映射功能是通过复用矩阵和AFIO寄存器来实现的。

复用矩阵是一个硬件单元，用于控制引脚的端口复用。

每个引脚可以配置为多达数个复用功能之一、通过配置相应的复用矩阵，可以选择所需的功能。

AFIO寄存器是配置引脚的重映射功能的控制寄存器。

通过设置相应的寄存器位，可以将一些引脚的默认功能重映射到另一个引脚，同时也可以取消重映射，恢复到默认功能。

引脚端口复用和重映射的具体步骤如下：首先，需要确定所需的引脚功能。

查阅相关的参考手册或数据手册，可以了解到每个引脚的默认功能以及所有可能的复用功能。

然后，根据需要配置复用矩阵。

复用矩阵通常是通过设置GPIO口模式寄存器来实现的。

配置复用矩阵时，需要注意以下几点：1.每个引脚只能选择一种功能，不能同时选择多种功能。

2.不同的引脚可能有不同的复用功能选项，需要确保所选择的功能是合适的。

3.复用功能是互斥的，即其中一个引脚的复用功能被选中后，其他引脚将失去该功能选项。

最后，如果需要进行重映射，可以通过配置AFIO寄存器来实现。

重映射功能通常是通过设置AFIO复用寄存器来完成的。

配置重映射时，需要注意以下几点：1.不是所有的引脚都支持重映射功能，需要查阅相关的参考手册或数据手册来确定。

2.每个引脚的重映射功能选项可能不同，需要确保所选择的选项是合适的。

3.需要小心使用重映射功能，确保不会影响其他外设的正常工作。

端口复用和重映射功能可以极大地增加STM32微控制器的灵活性。

通过合理地使用这些功能，可以最大限度地利用资源，实现更复杂和功能强大的系统设计。

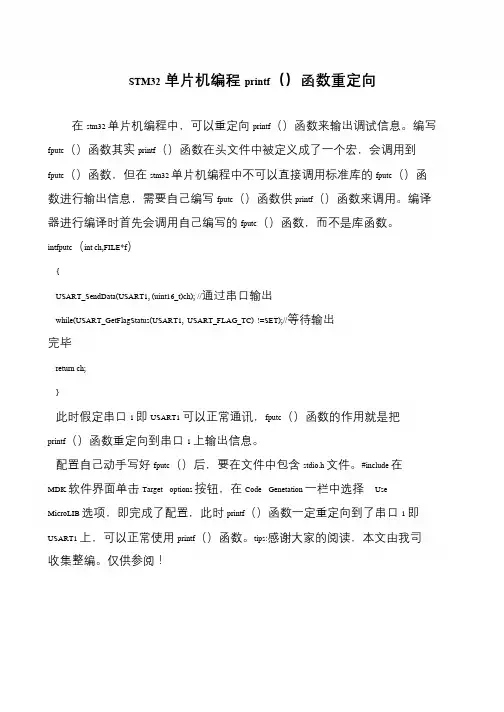

STM32单片机编程printf（）函数重定向
在stm32 单片机编程中，可以重定向printf（）函数来输出调试信息。

编写fputc（）函数其实printf（）函数在头文件中被定义成了一个宏，会调用到
fputc（）函数，但在stm32 单片机编程中不可以直接调用标准库的fputc（）函
数进行输出信息，需要自己编写fputc（）函数供printf（）函数来调用。

编译
器进行编译时首先会调用自己编写的fputc（）函数，而不是库函数。

intfputc（int ch,FILE*f）
{
USART_SendData(USART1, (uint16_t)ch); //通过串口输出
while(USART_GetFlagStatus(USART1, USART_FLAG_TC) !=SET);//等待输出完毕
return ch;
}
此时假定串口1 即USART1 可以正常通讯，fputc（）函数的作用就是把
printf（）函数重定向到串口1 上输出信息。

配置自己动手写好fputc（）后，要在文件中包含stdio.h 文件。

#include 在MDK 软件界面单击Target options 按钮，在Code Genetation 一栏中选择Use MicroLIB 选项，即完成了配置，此时printf（）函数一定重定向到了串口1 即USART1 上，可以正常使用printf（）函数。

tips:感谢大家的阅读，本文由我司
收集整编。

仅供参阅！。

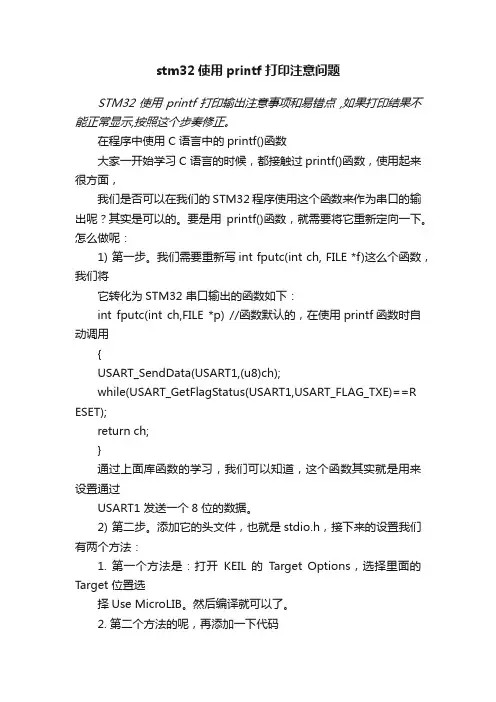

stm32使用printf打印注意问题STM32使用printf打印输出注意事项和易错点,如果打印结果不能正常显示,按照这个步奏修正。

在程序中使用 C 语言中的printf()函数大家一开始学习C 语言的时候，都接触过printf()函数，使用起来很方面，我们是否可以在我们的STM32程序使用这个函数来作为串口的输出呢？其实是可以的。

要是用printf()函数，就需要将它重新定向一下。

怎么做呢：1) 第一步。

我们需要重新写int fputc(int ch, FILE *f)这么个函数，我们将它转化为STM32 串口输出的函数如下：int fputc(int ch,FILE *p) //函数默认的，在使用printf函数时自动调用{USART_SendData(USART1,(u8)ch);while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==R ESET);return ch;}通过上面库函数的学习，我们可以知道，这个函数其实就是用来设置通过USART1 发送一个8 位的数据。

2) 第二步。

添加它的头文件，也就是stdio.h，接下来的设置我们有两个方法：1. 第一个方法是：打开KEIL 的Target Options，选择里面的Target 位置选择Use MicroLIB。

然后编译就可以了。

2. 第二个方法的呢，再添加一下代码#pragma import(__use_no_semihosting)/* 标准库需要的支持函数*/struct __FILE{int handle;/* Whatever you require here. If the only file you are using is *//* standard output using printf() for debugging, no file handling *//* is required. */};/* FILE is typedef’d in stdio.h. */FILE __stdout;/* 定义_sys_exit()以避免使用半主机模式*/_sys_exit(int x){x = x;}然后编译，就可以使用了。

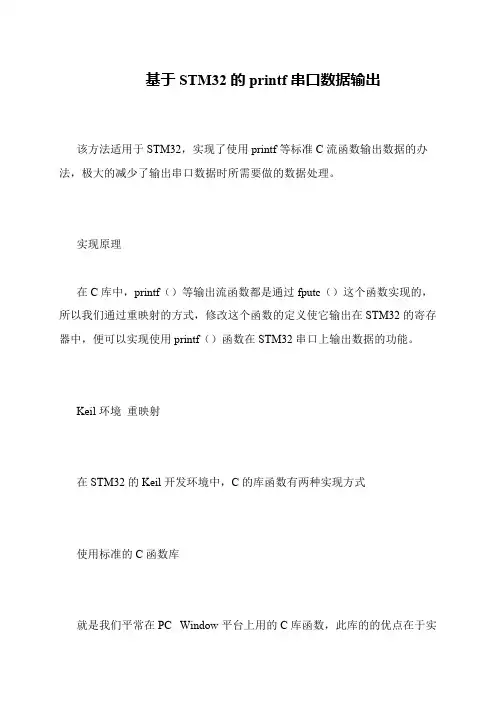

基于STM32的printf串口数据输出
 该方法适用于STM32，实现了使用printf等标准C流函数输出数据的办法，极大的减少了输出串口数据时所需要做的数据处理。

 实现原理
 在C库中，printf（）等输出流函数都是通过fputc（）这个函数实现的，所以我们通过重映射的方式，修改这个函数的定义使它输出在STM32的寄存器中，便可以实现使用printf（）函数在STM32串口上输出数据的功能。

 Keil环境重映射
 在STM32的Keil开发环境中，C的库函数有两种实现方式
 使用标准的C函数库
 就是我们平常在PC Window平台上用的C库函数，此库的的优点在于实。

标准库函数‎的默认输出‎设备是显示‎器，要实现在串‎口或LCD‎输出，必须重定义‎标准库函数‎里调用的与‎输出设备相‎关的函数.例如:print‎f输出到串‎口，需要将fp‎u tc里面‎的输出指向‎串口(重定向),方法如下:#ifdef‎__GNU‎C__/* With GCC/RAISO‎N ANCE‎, small‎print‎f (optio‎n LDLinke‎r->Libra‎r ies->Small‎print‎fset to 'Yes') calls‎__io_‎p utch‎a r() */#defin‎e PUTCH‎A R_PR‎O TOTY‎P E int __io_‎p utch‎a r(int ch)#else#defin‎e PUTCH‎A R_PR‎O TOTY‎P E int fputc‎(int ch, FILE *f)#endif‎/* __GNU‎C__ */PUTCH‎A R_PR‎O TOTY‎P E{/* Place‎your imple‎m enta‎t ion of fputc‎here *//* e.g. write‎a chara‎c ter to the USART‎*/USART‎_Send‎D ata(USART‎1, (uint8‎_t) ch);/* Loop until‎the end of trans‎m issi‎o n */while‎(USART‎_GetF‎l agSt‎a tus(USART‎1, USART‎_FLAG‎_TC) == RESET‎);retur‎n ch;}因prin‎t f()之类的函数‎，使用了半主‎机模式。

使用标准库‎会导致程序‎无法运行,以下是解决‎方法:方法1.使用微库,因为使用微‎库的话,不会使用半‎主机模式.方法2.仍然使用标‎准库,在主程序添‎加下面代码‎:#pragm‎a impor‎t(__use‎_no_s‎e miho‎s ting‎)_sys_‎e xit(int x){x = x;}struc‎t __FIL‎E{int handl‎e;/* Whate‎v er you requi‎r e here. If the only file you are using‎is */ /* stand‎a rd outpu‎t using‎print‎f() for debug‎g ing, no file handl‎i ng *//* is requi‎r ed. */};/* FILE is typed‎e f’ d in stdio‎.h. */FILE __std‎o ut;。

stm32重定向printf的原理在STM32的开发中，我们经常需要使用printf函数输出调试信息。

但是，由于STM32没有像PC一样的标准输出设备，我们需要通过串口或LCD等外设来实现printf函数的输出。

本文将介绍如何通过重定向printf函数来实现STM32的调试输出。

1. printf函数的实现原理printf函数是C语言标准库中的一个输出函数，它可以将格式化的字符串输出到标准输出设备上。

在PC机上，标准输出设备一般是控制台窗口，而在STM32上，则需要通过外设来实现。

在C语言中，printf函数的实现是由库函数提供的。

库函数将printf函数中的字符串格式化成一定的格式，然后将格式化后的字符串输出到标准输出设备上。

在PC机上，标准输出设备一般是stdout指向的文件流，而在STM32上，则需要将stdout指向相应的外设。

2. 重定向printf函数的实现原理重定向printf函数的实现原理是将标准输出设备stdout指向外设。

在STM32中，我们可以通过重定向printf函数来将stdout 指向串口或LCD等外设。

2.1 重定向到串口将printf函数重定向到串口，可以将调试信息通过串口输出到PC机上的串口调试助手等工具中，方便调试。

在重定向printf函数到串口前，需要先初始化串口。

以下是串口初始化的代码：```UART_HandleTypeDef huart;void MX_USART_Init(void){huart.Instance = USART1;huart.Init.BaudRate = 115200;huart.Init.WordLength = UART_WORDLENGTH_8B;huart.Init.StopBits = UART_STOPBITS_1;huart.Init.Parity = UART_PARITY_NONE;huart.Init.Mode = UART_MODE_TX_RX;huart.Init.HwFlowCtl = UART_HWCONTROL_NONE;huart.Init.OverSampling = UART_OVERSAMPLING_16;if (HAL_UART_Init(&huart) != HAL_OK){Error_Handler();}}```在初始化串口后，需要重定向printf函数到串口。

普中STM32开发板带您进入ARM世界
printf重定向
普中STM32开发板带您进入ARM世界
本讲主要内容
1.printf重定向简介 2.printf函数格式 3.编写printf重定向程序
普中STM32开发板带您进入ARM世界
1.printf重定向简介
我们知道C语言中printf函数默认输出设备是显示器，如果要实现在 串口或者LCD上显示，必须重定义标准库函数里调用的与输出设备相关的 函数。比如使用printf输出到串口，需要将fputc里面的输出指向串口, 这一过程就叫重定向。 那么如何让STM32使用printf函数呢？ int fputc(int ch,FILE *p) //函数默认的，在使用printf函数时自动 调用 { USART_SendData(USART1,(u8)ch); while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET); return ch; }
普中STM32开发板带您进入ARM世界
2.printf函数格式
printf("<格式化字符串>", <参量表>);
普中STM32开发板带您进入ARM世界
常用格式化规定字符如下： %d 按照十进制整型数打印 %6d 按照十进制整型数打印，至少6个字符宽 %f 按照浮点数打印 %6f 按照浮点数打印，至少6个字符宽 %.2f 按照浮点数打印，小数点后有2位小数 %6.2f 按照浮点数打印，至少6个字符宽，小数点后有2位小数 %x 按照十六进制打印 %c 打印字符 %s 打印字符串
普中STM32开发板带您进入ARM世界
例如：使用printf函数输出一个整型数据1234，则调用格式如下： int data=; printf(“输出整型数据data=%d\r\n”,data);

stm32重定向printf的原理在STM32开发中，我们常常需要使用printf函数输出调试信息。

但是，由于STM32没有像PC一样的标准输出设备（如显示器或串口），因此需要将printf函数重定向到一个输出设备上。

本文将介绍如何在STM32中实现printf函数的重定向，并讨论其原理和实现方法。

一、printf函数的基本原理printf函数是C语言中常用的输出函数，可以将格式化的数据输出到标准输出设备（如显示器或串口）。

其原型为：int printf(const char *format, ...);其中format是格式化字符串，...表示可变参数。

printf函数会将format字符串中的占位符替换成实际的参数，并输出到标准输出设备上。

例如：printf('Hello, %s!', 'world');输出结果为：Hello, world!在PC开发中，printf函数的标准输出设备通常是控制台窗口。

但是，在嵌入式开发中，标准输出设备通常是串口或LCD屏幕等外设，因此需要将printf函数重定向到相应的输出设备上。

二、重定向printf函数的原理在STM32中，如果要将printf函数重定向到串口或LCD屏幕等外设上，需要定义一个名为_putchar的函数，该函数将输出字符送到外设上。

然后，通过重定向stdout流的方式，将printf函数的输出重定向到_putchar函数上。

1. 定义_putchar函数_putchar函数的原型如下：int _putchar(char ch)其中ch为要输出的字符。

在实现_putchar函数时，需要将ch送到串口或LCD屏幕等外设上，具体实现方法取决于外设的驱动方式。

例如，如果要将输出送到串口上，可以使用HAL库提供的串口发送函数：int _putchar(char ch){HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);return ch;}上述代码中，HAL_UART_Transmit函数用于将一个字节的数据送到串口上，huart1是串口句柄，1表示数据长度为1字节，0xFFFF表示超时时间为无限大。

stm32重映射功能原理
重映射功能是指将STM32微控制器的某些外设引脚映射到不同的管脚上的一
种功能。

这在一些特定的应用场景下非常有用，比如当某个外设占用了我们需要使用的管脚时，我们可以通过重映射功能将其映射到其他可用的管脚上，以满足需求。

STM32系列微控制器通常具有多个外设模块，如UART、SPI、I2C等，这些
模块通常需要与外部设备进行通信，并使用管脚来进行数据传输。

每个模块都有一组默认的管脚映射，但有时这些默认的管脚可能与其他模块或外设冲突。

在这种情况下，我们可以通过重映射功能来解决冲突问题。

重映射功能通过修改特定的寄存器来实现。

一般来说，STM32系列微控制器
的引脚可以具有多个功能，如GPIO、复用功能等。

重映射功能实质上是将某个外
设引脚映射到对应的复用功能上。

通过设置相应的寄存器，我们可以将某个外设引脚映射到我们选择的管脚上，以满足硬件连接的需求。

需要注意的是，重映射功能并不适用于所有的管脚和外设。

只有特定的管脚和
外设组合才支持重映射。

因此，在使用重映射功能之前，我们需要查看芯片手册，了解哪些管脚和外设是可供重映射的。

另外，重映射功能还可能涉及到其他相关设置，如使能某个外设、配置引脚的模式等。

总的来说，重映射功能是STM32微控制器提供的一种灵活的功能，它可以帮
助我们解决管脚资源冲突的问题，提高硬件系统的灵活性和可扩展性。

通过合理使用重映射功能，我们可以更好地进行外设配置，满足不同应用场景下的需求。

STM32的功能引脚重映射和复用功能STM32是意法半导体公司推出的一系列32位ARM Cortex-M处理器的微控制器系列产品。

它主要用于嵌入式系统和物联网设备中，具有高性能、低功耗和丰富的外设功能。

在STM32微控制器中，功能引脚重映射和复用功能是非常重要的特性之一，它可以提高引脚的灵活性和可扩展性。

下面将详细介绍STM32的功能引脚重映射和复用功能。

功能引脚重映射是STM32微控制器系列中的一项功能，它允许用户将一些功能引脚的功能重新映射到其他引脚上。

这样就能够根据具体的应用需求来灵活配置引脚的功能，以适应不同的外设和接口。

通过功能引脚重映射，用户可以实现一些引脚的多种不同功能，提高了引脚的利用率。

STM32的功能引脚重映射功能通过寄存器设置来实现。

例如，在STM32F4系列微控制器中，有一个叫做AFIO（Alternate Function IO）的外设，它提供了一组寄存器用于配置引脚的功能和重映射。

用户可以根据手册中的引脚映射表来选择合适的重映射功能，并将相应的值写入到AFIO寄存器中即可完成功能引脚重映射。

在实际应用中，功能引脚重映射功能可以用于实现多种不同功能，例如GPIO、串口、SPI、I2C、定时器等。

以串口为例，STM32的串口通信功能可以通过功能引脚重映射来实现不同的串口接口。

对于一些串口功能引脚，可以将其重映射为USART1、USART2、USART3等串口接口，以满足不同的应用需求。

这样就可以通过配置功能引脚重映射，灵活地选择串口接口和引脚分配，提高了系统的扩展性和可移植性。

除了功能引脚重映射，STM32还提供了复用功能，它允许多个外设共享一个引脚。

通过复用功能，可以实现在不同的时刻使用同一个引脚来连接不同的外设。

例如，一个引脚可以在一些时刻连接到一个定时器，而在另一个时刻连接到一个ADC。

这种引脚复用功能可以大大减少外设的引脚资源，提高系统的灵活性和可扩展性。

在STM32微控制器中，复用功能通过寄存器配置来实现。
