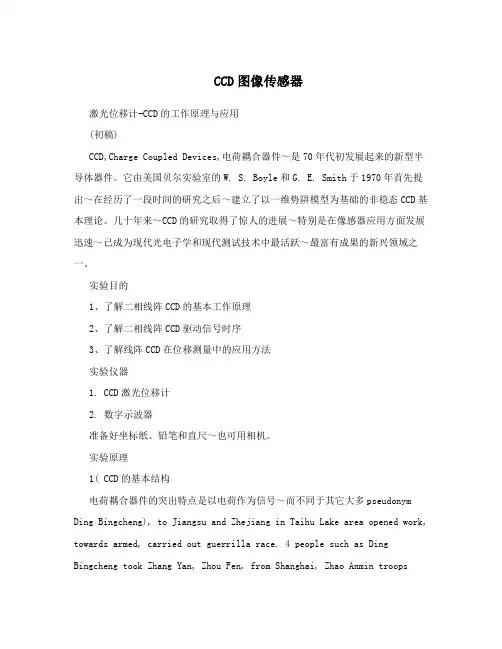

CCD图像传感器激光位移计-CCD的工作原理与应用(初稿)CCD,Charge Coupled Devices,电荷耦合器件~是70年代初发展起来的新型半导体器件。
它由美国贝尔实验室的W. S. Boyle和G. E. Smith于1970年首先提出~在经历了一段时间的研究之后~建立了以一维势阱模型为基础的非稳态CCD基本理论。
几十年来~CCD的研究取得了惊人的进展~特别是在像感器应用方面发展迅速~已成为现代光电子学和现代测试技术中最活跃~最富有成果的新兴领域之一。
实验目的1、了解二相线阵CCD的基本工作原理2、了解二相线阵CCD驱动信号时序3、了解线阵CCD在位移测量中的应用方法实验仪器1. CCD激光位移计2. 数字示波器准备好坐标纸、铅笔和直尺~也可用相机。
实验原理1( CCD的基本结构电荷耦合器件的突出特点是以电荷作为信号~而不同于其它大多pseudonym Ding Bingcheng), to Jiangsu and Zhejiang in Taihu Lake area opened work, towards armed, carried out guerrilla race. 4 people such as Ding Bingcheng took Zhang Yan, Zhou Fen, from Shanghai, Zhao Anmin troopsstationed at the border of Jiangsu and Zhejiang. Ding Bingcheng reach dual-COR, and "anti-" established contact of Communist Party members, when the Kuomintang military Committee in Jiangsu, Zhejiang and Deputy Commander of the Brigade in Taihu Lake and Qian Kangmin, Director of the Department of the Commission (CPC) accompanied by consultations with Commander Zhao Anmin placement I was personnel related issues. Qian Kangmin efforts, Zhao Anmin also agreed to subordinate Gong Shengxiang Brigade guns to form a band in Taihu Lake. Qian Kangmin hired a boat to bring Gong Shengxiang, together with Zhang Yan start, boats to crossnear the fan, was seized by Cheng Wanjun. After Cheng Buzheng Jin Lu Wang, Director of training helps releasing personnel, but the weapon lost. Is autumn, Ding Bingcheng Wujiang was ordered to open up again,its task is: towards reconstruction guerrillas, Communist-led team.Along with Liu Zirong (Liu), Zhang Yan (Liu), huada busy (Chen Zhengzhi), Yu Zhe (Zhou Fen), Ye Chu Xiao (Lu Qiusheng), Henry (nandeqin), "anti-" players. Flat looking men Shen Yuezhen as a guide. Shen Yuezhen Ding Bingcheng single leader, Shen Yuezhen specializing in intelligence work, in September, through Mao Xiaocen served as the KMT's County Clerk, Shen Yuezhen after entering the County, deftly juggling between elites, was Chang Shen Liqun, who appreciated, has created favorable conditions for gathering intelligence. Meanwhile, Shen Yuezhen introduce jindapeng (Kanewaka Wang), xiaoxin was joined the "resistance", also activelydoing the standing political instructor Yu Qingzhi Shen Wenchao, Secretary of Justice and County Government数器件是以电流或者电压为信号。

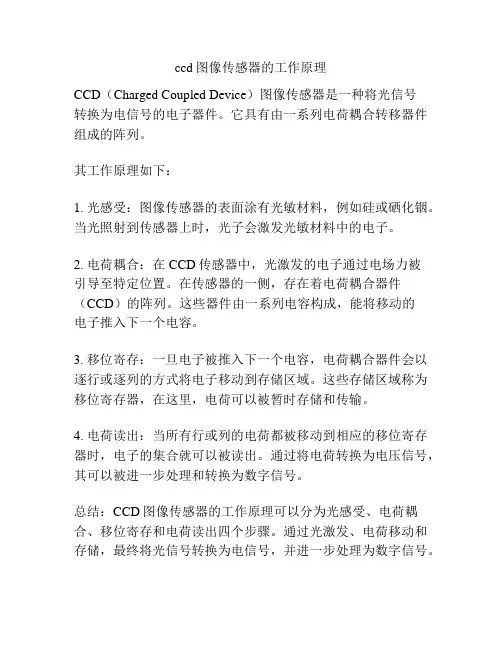

ccd图像传感器的工作原理
CCD(Charged Coupled Device)图像传感器是一种将光信号
转换为电信号的电子器件。
它具有由一系列电荷耦合转移器件组成的阵列。
其工作原理如下:
1. 光感受:图像传感器的表面涂有光敏材料,例如硅或硒化铟。
当光照射到传感器上时,光子会激发光敏材料中的电子。
2. 电荷耦合:在CCD传感器中,光激发的电子通过电场力被
引导至特定位置。
在传感器的一侧,存在着电荷耦合器件(CCD)的阵列。
这些器件由一系列电容构成,能将移动的
电子推入下一个电容。
3. 移位寄存:一旦电子被推入下一个电容,电荷耦合器件会以逐行或逐列的方式将电子移动到存储区域。
这些存储区域称为移位寄存器,在这里,电荷可以被暂时存储和传输。
4. 电荷读出:当所有行或列的电荷都被移动到相应的移位寄存器时,电子的集合就可以被读出。
通过将电荷转换为电压信号,其可以被进一步处理和转换为数字信号。
总结:CCD图像传感器的工作原理可以分为光感受、电荷耦合、移位寄存和电荷读出四个步骤。
通过光激发、电荷移动和存储,最终将光信号转换为电信号,并进一步处理为数字信号。

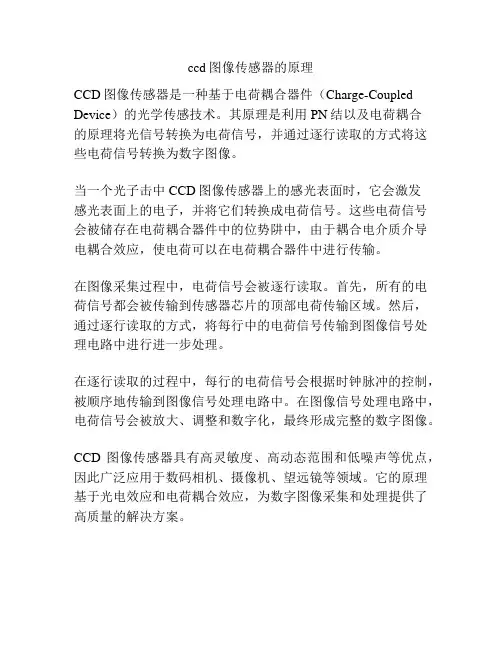

ccd图像传感器的原理
CCD图像传感器是一种基于电荷耦合器件(Charge-Coupled Device)的光学传感技术。
其原理是利用PN结以及电荷耦合
的原理将光信号转换为电荷信号,并通过逐行读取的方式将这些电荷信号转换为数字图像。
当一个光子击中CCD图像传感器上的感光表面时,它会激发
感光表面上的电子,并将它们转换成电荷信号。
这些电荷信号会被储存在电荷耦合器件中的位势阱中,由于耦合电介质介导电耦合效应,使电荷可以在电荷耦合器件中进行传输。
在图像采集过程中,电荷信号会被逐行读取。
首先,所有的电荷信号都会被传输到传感器芯片的顶部电荷传输区域。
然后,通过逐行读取的方式,将每行中的电荷信号传输到图像信号处理电路中进行进一步处理。
在逐行读取的过程中,每行的电荷信号会根据时钟脉冲的控制,被顺序地传输到图像信号处理电路中。
在图像信号处理电路中,电荷信号会被放大、调整和数字化,最终形成完整的数字图像。
CCD图像传感器具有高灵敏度、高动态范围和低噪声等优点,因此广泛应用于数码相机、摄像机、望远镜等领域。
它的原理基于光电效应和电荷耦合效应,为数字图像采集和处理提供了高质量的解决方案。

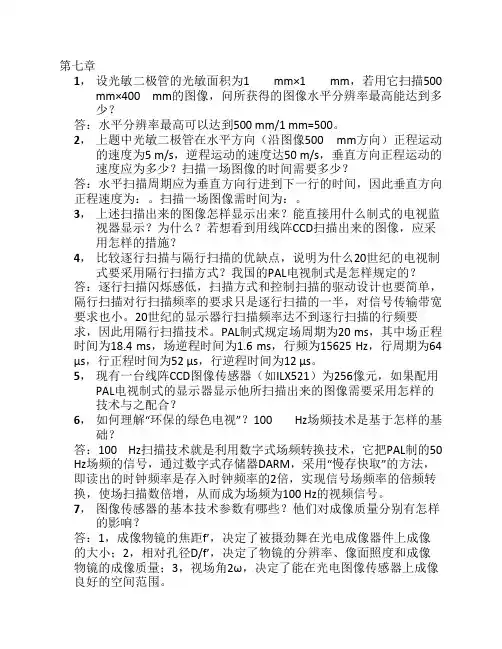

1,设光敏二极管的光敏面积为1 mm×1 mm,若用它扫描500 mm×400 mm的图像,问所获得的图像水平分辨率最高能达到多少?答:水平分辨率最高可以达到500 mm/1 mm=500。
2,上题中光敏二极管在水平方向(沿图像500 mm方向)正程运动的速度为5 m/s,逆程运动的速度达50 m/s,垂直方向正程运动的速度应为多少?扫描一场图像的时间需要多少?答:水平扫描周期应为垂直方向行进到下一行的时间,因此垂直方向正程速度为:。
扫描一场图像需时间为:。
3,上述扫描出来的图像怎样显示出来?能直接用什么制式的电视监视器显示?为什么?若想看到用线阵CCD扫描出来的图像,应采用怎样的措施?4,比较逐行扫描与隔行扫描的优缺点,说明为什么20世纪的电视制式要采用隔行扫描方式?我国的PAL电视制式是怎样规定的?答:逐行扫描闪烁感低,扫描方式和控制扫描的驱动设计也要简单,隔行扫描对行扫描频率的要求只是逐行扫描的一半,对信号传输带宽要求也小。
20世纪的显示器行扫描频率达不到逐行扫描的行频要求,因此用隔行扫描技术。
PAL制式规定场周期为20 ms,其中场正程时间为18.4 ms,场逆程时间为1.6 ms,行频为15625 Hz,行周期为64μs,行正程时间为52 μs,行逆程时间为12 μs。
5,现有一台线阵CCD图像传感器(如ILX521)为256像元,如果配用PAL电视制式的显示器显示他所扫描出来的图像需要采用怎样的技术与之配合?6,如何理解“环保的绿色电视”?100 Hz场频技术是基于怎样的基础?答:100 Hz扫描技术就是利用数字式场频转换技术,它把PAL制的50 Hz场频的信号,通过数字式存储器DARM,采用“慢存快取”的方法,即读出的时钟频率是存入时钟频率的2倍,实现信号场频率的倍频转换,使场扫描数倍增,从而成为场频为100 Hz的视频信号。
7,图像传感器的基本技术参数有哪些?他们对成像质量分别有怎样的影响?答:1,成像物镜的焦距f’,决定了被摄劲舞在光电成像器件上成像的大小;2,相对孔径D/f’,决定了物镜的分辨率、像面照度和成像物镜的成像质量;3,视场角2ω,决定了能在光电图像传感器上成像良好的空间范围。

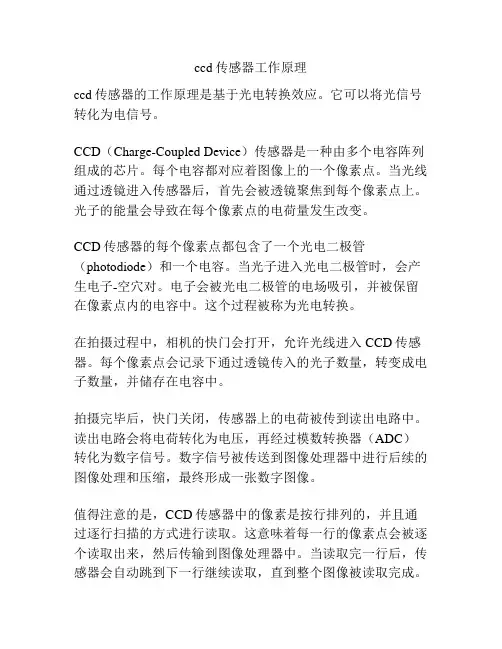

ccd传感器工作原理
ccd传感器的工作原理是基于光电转换效应。
它可以将光信号转化为电信号。
CCD(Charge-Coupled Device)传感器是一种由多个电容阵列组成的芯片。
每个电容都对应着图像上的一个像素点。
当光线通过透镜进入传感器后,首先会被透镜聚焦到每个像素点上。
光子的能量会导致在每个像素点的电荷量发生改变。
CCD传感器的每个像素点都包含了一个光电二极管(photodiode)和一个电容。
当光子进入光电二极管时,会产生电子-空穴对。
电子会被光电二极管的电场吸引,并被保留在像素点内的电容中。
这个过程被称为光电转换。
在拍摄过程中,相机的快门会打开,允许光线进入CCD传感器。
每个像素点会记录下通过透镜传入的光子数量,转变成电子数量,并储存在电容中。
拍摄完毕后,快门关闭,传感器上的电荷被传到读出电路中。
读出电路会将电荷转化为电压,再经过模数转换器(ADC)转化为数字信号。
数字信号被传送到图像处理器中进行后续的图像处理和压缩,最终形成一张数字图像。
值得注意的是,CCD传感器中的像素是按行排列的,并且通过逐行扫描的方式进行读取。
这意味着每一行的像素点会被逐个读取出来,然后传输到图像处理器中。
当读取完一行后,传感器会自动跳到下一行继续读取,直到整个图像被读取完成。
通过以上的工作原理,CCD传感器能够将光信号高效地转化为电信号,并实现对图像的捕捉和处理。
这使得CCD传感器在数字相机、摄像机等设备中得到广泛应用。

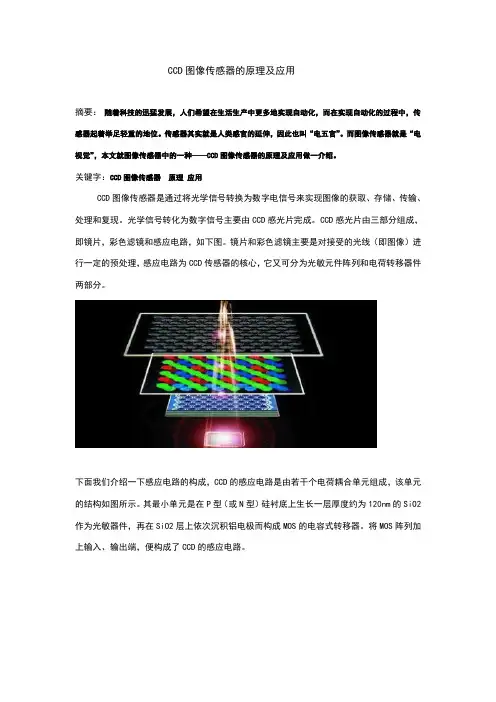

CCD图像传感器的原理及应用摘要:随着科技的迅猛发展,人们希望在生活生产中更多地实现自动化,而在实现自动化的过程中,传感器起着举足轻重的地位。
传感器其实就是人类感官的延伸,因此也叫“电五官”。
而图像传感器就是“电视觉”,本文就图像传感器中的一种——CCD图像传感器的原理及应用做一介绍。
关键字:CCD图像传感器原理应用CCD图像传感器是通过将光学信号转换为数字电信号来实现图像的获取、存储、传输、处理和复现。
光学信号转化为数字信号主要由CCD感光片完成。
CCD感光片由三部分组成,即镜片,彩色滤镜和感应电路,如下图。
镜片和彩色滤镜主要是对接受的光线(即图像)进行一定的预处理,感应电路为CCD传感器的核心,它又可分为光敏元件阵列和电荷转移器件两部分。
下面我们介绍一下感应电路的构成,CCD的感应电路是由若干个电荷耦合单元组成,该单元的结构如图所示。
其最小单元是在P型(或N型)硅衬底上生长一层厚度约为120nm的SiO2作为光敏器件,再在SiO2层上依次沉积铝电极而构成MOS的电容式转移器。
将MOS阵列加上输入、输出端,便构成了CCD的感应电路。
当光照射到CCD硅片上时,在栅极附近的半导体体内产生电子-空穴对,其多数载流子被栅极电压排开,少数载流子则被收集在势阱中形成信号电荷。
当向SiO2表面的电极加正偏压时,P型硅衬底中形成耗尽区(势阱),耗尽区的深度随正偏压升高而加大。
其中的少数载流子(电子)被吸收到最高正偏压电极下的区域内,形成电荷包(势阱)电荷转移的控制方法,类似于步进电极的步进控制方式。
也有二相、三相等控制方式之分。
下面以三相控制方式为例说明控制电荷定向转移的过程。
三相控制是每一排像素上有三个金属电极P1,P2,P3,依次施加三个相位不同的脉冲,使得每排电极下电荷包向一侧移动,如下页图。
随着控制脉冲的分配,电荷包从一侧转移到最终端,由输出二极管收集后送给放大器处理,实现电荷移动。
当各排电荷全部移出感应区即扫描完成一幅画面,这些电荷最终以二进制的形式存储或修改。
CCD图像传感器CCD(Charge Coupled Device)全称为电荷耦合器件,就是70年代发展起来的新型半导体器件。
它就是在MOS集成电路技术基础上发展起来的,为半导体技术应用开拓了新的领域。
它具有光电转换、信息存贮与传输等功能,具有集成度高、功耗小、结构简单、寿命长、性能稳定等优点,故在固体图像传感器、信息存贮与处理等方面得到了广泛的应用。
CCD图像传感器能实现信息的获取、转换与视觉功能的扩展,能给出直观、真实、多层次的内容丰富的可视图像信息,被广泛应用于军事、天文、医疗、广播、电视、传真通信以及工业检测与自动控制系统。
实验室用的数码相机、光学多道分析器等仪器,都用了CCD作图象探测元件。
一个完整的CCD器件由光敏单元、转移栅、移位寄存器及一些辅助输入、输出电路组成。
CCD工作时,在设定的积分时间内由光敏单元对光信号进行取样,将光的强弱转换为各光敏单元的电荷多少。
取样结束后各光敏元电荷由转移栅转移到移位寄存器的相应单元中。
移位寄存器在驱动时钟的作用下,将信号电荷顺次转移到输出端。
将输出信号接到示波器、图象显示器或其它信号存储、处理设备中,就可对信号再现或进行存储处理。
由于CCD光敏元可做得很小(约10um),所以它的图象分辨率很高。

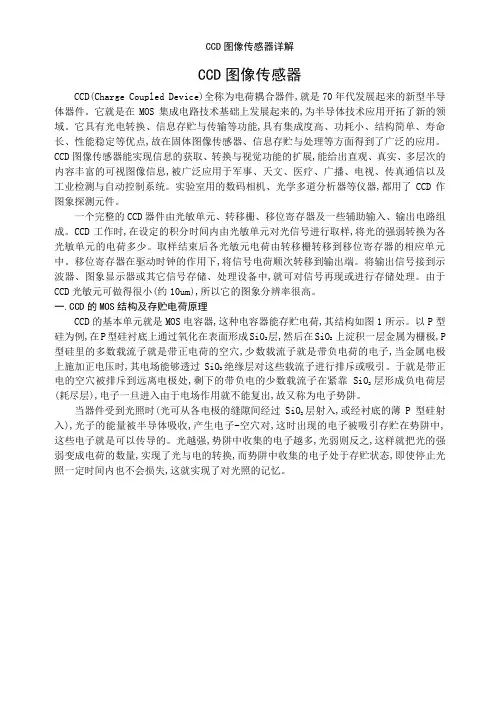

一.CCD的MOS结构及存贮电荷原理CCD的基本单元就是MOS电容器,这种电容器能存贮电荷,其结构如图1所示。
以P型硅为例,在P型硅衬底上通过氧化在表面形成SiO2层,然后在SiO2上淀积一层金属为栅极,P 型硅里的多数载流子就是带正电荷的空穴,少数载流子就是带负电荷的电子,当金属电极上施加正电压时,其电场能够透过SiO2绝缘层对这些载流子进行排斥或吸引。
于就是带正电的空穴被排斥到远离电极处,剩下的带负电的少数载流子在紧靠SiO2层形成负电荷层(耗尽层),电子一旦进入由于电场作用就不能复出,故又称为电子势阱。
当器件受到光照时(光可从各电极的缝隙间经过SiO2层射入,或经衬底的薄P型硅射入),光子的能量被半导体吸收,产生电子-空穴对,这时出现的电子被吸引存贮在势阱中,这些电子就是可以传导的。

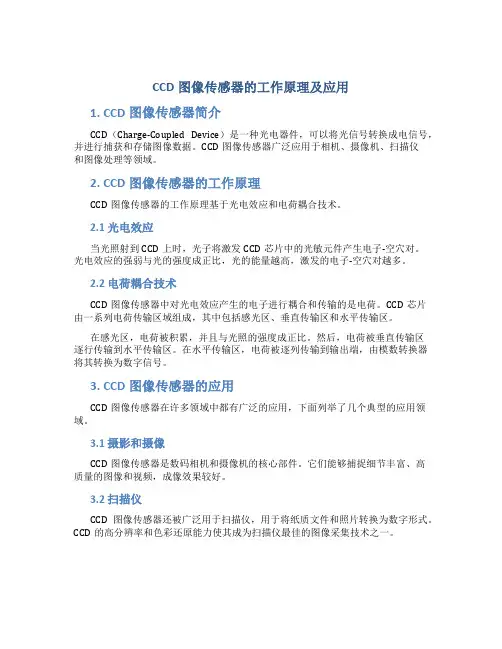

CCD图像传感器的工作原理及应用1. CCD图像传感器简介CCD(Charge-Coupled Device)是一种光电器件,可以将光信号转换成电信号,并进行捕获和存储图像数据。
CCD图像传感器广泛应用于相机、摄像机、扫描仪和图像处理等领域。
2. CCD图像传感器的工作原理CCD图像传感器的工作原理基于光电效应和电荷耦合技术。
2.1 光电效应当光照射到CCD上时,光子将激发CCD芯片中的光敏元件产生电子-空穴对。
光电效应的强弱与光的强度成正比,光的能量越高,激发的电子-空穴对越多。
2.2 电荷耦合技术CCD图像传感器中对光电效应产生的电子进行耦合和传输的是电荷。
CCD芯片由一系列电荷传输区域组成,其中包括感光区、垂直传输区和水平传输区。
在感光区,电荷被积累,并且与光照的强度成正比。
然后,电荷被垂直传输区逐行传输到水平传输区。
在水平传输区,电荷被逐列传输到输出端,由模数转换器将其转换为数字信号。
3. CCD图像传感器的应用CCD图像传感器在许多领域中都有广泛的应用,下面列举了几个典型的应用领域。
3.1 摄影和摄像CCD图像传感器是数码相机和摄像机的核心部件。
它们能够捕捉细节丰富、高质量的图像和视频,成像效果较好。
3.2 扫描仪CCD图像传感器还被广泛用于扫描仪,用于将纸质文件和照片转换为数字形式。
CCD的高分辨率和色彩还原能力使其成为扫描仪最佳的图像采集技术之一。
3.3 星光相机CCD图像传感器在天文学中也有重要应用。
由于其高灵敏度和低噪声性能,CCD被广泛用于天文图像的采集,尤其是星光相机。
星光相机能够捕捉到微弱的星光,从而探测远离地球的天体。
3.4 医学成像CCD图像传感器也被应用于医学成像领域。
例如,在X射线成像中,CCD传感器能够捕捉到X射线影像,用于医学诊断和治疗。
3.5 工业视觉CCD图像传感器在工业视觉应用中起着关键作用。
它们可以检测和测量产品中的缺陷、尺寸和形状,并用于自动化生产线上的质量控制。
CCD简介CCD的加工工艺有两种,一种是TTL工艺,一种是CMOS工艺,前者是毫安级的耗电量,而后者是微安级的耗电量。
TTL工艺下的CCD成像质量要优于CMOS工艺下的CCD。
CCD广泛用于工业,医疗、民用产品。
CCD功能特性CCD图像传感器可直接将光学信号转换为模拟电流信号,电流信号经过放大和模数转换,实现图像的获取、存储、传输、处理和复现。
其显著特点是:1.体积小重量轻;2.功耗小,工作电压低,抗冲击与震动,性能稳定,寿命长;3.灵敏度高,噪声低,动态范围大;4.响应速度快,有自扫描功能,图像畸变小,无残像;5.应用超大规模集成电路工艺技术生产,像素集成度高,尺寸精确,商品化生产成本低。
因此,许多采用光学方法测量外径的仪器,把CCD器件作为光电接收器。
CCD工作原理CCD从功能上可分为线阵CCD和面阵CCD两大类。
线阵CCD通常将CCD内部电极分成数组,每组称为一相,并施加同样的时钟脉冲。
所需相数由CCD 芯片内部结构决定,结构相异的CCD可满足不同场合的使用要求。
线阵CCD 有单沟道和双沟道之分,其光敏区是MOS电容或光敏二极管结构,生产工艺相对较简单。
它由光敏区阵列与移位寄存器扫描电路组成,特点是处理信息速度快,外围电路简单,易实现实时控制,但获取信息量小,不能处理复杂的图像(线阵CCD如右图所示)。
面阵CCD的结构要复杂得多,它由很多光敏区排列成一个方阵,并以一定的形式连接成一个器件,获取信息量大,能处理复杂的图像。
CCD的应用四十年来,CCD器件及其应用技术的研究取得了惊人的进展,特别是在图像传感和非接触测量领域的发展更为迅速。
随着CCD技术和理论的不断发展,CCD技术应用的广度与深度必将越来越大。
CCD是使用一种高感光度的半导体材料集成,它能够根据照射在其面上的光线产生相应的电荷信号,在通过模数转换器芯片转换成“0”或“1”的数字信号,这种数字信号经过压缩和程序排列后,可由闪速存储器或硬盘卡保存即收光信号转换成计算机能识别的电子图像信号,可对被测物体进行准确的测量、分析。
CCD图像传感器的工作原理及其特点构成CCD的基本单元是MOS(金属-氧化物-半导体)结构。
CCD的基本功能是电荷的存储和电荷的转移。
工作时,需要在金属栅极上加一定的偏压,形成势阱以容纳电荷,电荷的多少与光强成线性关系。
电荷读出时,在一定相位关系的移位脉冲作用下,从一个位置移动到下一个位置,直到移出CCD,经过电荷ˉ电压变换,转换为模拟信号。
由于在CCD中每个像元的势阱所容纳电荷的能力是有一定限制的,所以如果光照太强,一旦电荷填满势阱,电子将产生“溢出”现象。
另外,在电荷读出时,由于它是从一个位置到下一个位置的电荷转移过程,所以存在电荷的转移效率和转移损失问题。
电荷耦合摄像器件(CCD)的突出特点是以电荷为信号载体。
它的功能是接受存储模拟电荷信号,并将它逐级转移(并存储)输送到输出端。
其基本工作过程主要是信号电荷的产生、存储、转移和检测,因此实际上相当于一个模拟移位存储器。
主要有信息处理用延迟线、存储器和光电摄像器件三个方向应用。
CCD有表面(沟道)CCD(SCCD)和埋沟CCD(BCCD)两种基本类型。
作为图像传感器用摄像器件还另外具有光敏元阵列和转移栅,以进行光电转移,并将光电转换的信号电荷转移到CCD转移电极下。
由CCD图像传感器的结构和工作原理决定了这类器件有以下优点:● CCD是一种固体化器件,体积小、重量轻、可靠性高、寿命长:● 图像畸变小、尺寸重现性好;● 具有较高的空间分辨率;● 光敏元间距的几何尺寸精度高,可获得较高的定位精度和测量精度;● 具有较高的光电灵敏度和较大的动态范围。
