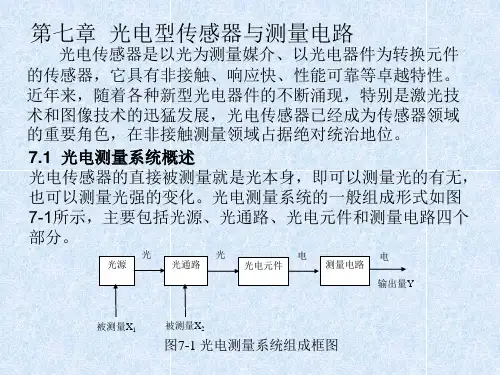

光电式传感器的概念
光电式传感器是以光电元件作为转化元件，可以将被测的非电量通过光量的变化再转化成电量的传感器。
光电式传感器一般由光源、光学元件和光电元件三部分组成。
光电式传感器的物理基础是光电效应。
光电效应和光电元件
●外光电效应
●基于外光电效应的器件●内光电效应
●基于内光电效应的器件
基于外光电效应的器件 光电管
基于外光电效应的器件 光电倍增管
光电效应
●内光电效应之二(光生伏特效应)
✓势垒效应(结光电效应)
✓侧向光电效应。
第1章 传感与检测技术基础第2章 电阻式传感器 第3章 电感式传感器1、电感式传感器有哪些种类？它们的工作原理分别是什么？2、说明3、变气隙长度自感式传感器的输出特性与哪些因素有关？怎样改善其非线性？怎样提高其灵敏度？答：根据变气隙自感式传感器的计算式：00022l S W L μ=，线圈自感的大小，即线圈自感的输出与线圈的匝数、等效截面积S 0和空气中的磁导率有关，还与磁路上空气隙的长度l 0有关；传感器的非线性误差：%100])([200⨯+∆+∆= l ll l r 。
由此可见，要改善非线性，必须使l l∆要小，一般控制在0.1~0.2。
（因要求传感器的灵敏度不能太小，即初始间隙l 0应尽量小，故l ∆不能过大。
）传感器的灵敏度：20022l S W dl dL l L K l ⨯-=≈∆∆≈μ，由此式可以看出，为提高灵敏度可增加线圈匝数W ，增大等效截面积S 0，但这样都会增加传感器的尺寸；同时也可以减小初始间隙l 0，效果最明显。
4、试推导 5、气隙型 6、简述 7、试分析 8、试推导 9、试分析 10、如何通过11、互感式12、零点残余电压产生的原因是什么？怎样减小和消除它的影响？答：在差动式自感传感器和差动变压器中，衔铁位于零点位置时，理论上电桥输出或差动变压器的两个次级线圈反向串接后电压输出为零。
但实际输出并不为零，这个电压就是零点残余电压。
残差产生原因：①由于差动式自感传感器的两个线圈结构上不对称，如几何尺寸不对称、电气参数不对称。
②存在寄生参数；③供电电源中有高次谐波，而电桥只能对基波较好地预平衡。
④供电电源很好，但磁路本身存在非线性。
⑤工频干扰。
差动变压器的零点残余电压可用以下几种方法减少或消除：①设计时，尽量使上、下磁路对称；并提高线圈的品质因素Q=ωL/R；②制造时，上、下磁性材料性能一致，线圈松紧、每层匝数一致等③采用试探法。
在桥臂上串/并电位器，或并联电容等进行调整，调试使零残最小后，再接入阻止相同的固定电阻和电容。
传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。
传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。
传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。
另外还需要信号调理与转换电路，辅助电源。
传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。
①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。
②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。
改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。
第2章传感器的基本特性什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。
静态特性所描述的传感器的输入-输出关系中不含时间变量。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。
利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。
设压力解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。
第一章传感器基础l。
检测系统由哪几部分组成? 说明各部分的作用.答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。
当然其中还包括电源和传输通道等不可缺少的部分。
下图给出了检测系统的组成框图。
检测系统的组成框图传感器是把被测量转换成电学量的装置,显然,传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。
测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。
通常传感器输出信号是微弱的，就需要由测量电路加以放大,以满足显示记录装置的要求。
根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作.显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
2.传感器的型号有几部分组成，各部分有何意义?依次为主称(传感器）被测量—转换原理—序号主称-—传感器，代号C;被测量—-用一个或两个汉语拼音的第一个大写字母标记.见附录表2;转换原理——用一个或两个汉语拼音的第一个大写字母标记。
见附录表3；序号—-用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。
若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，(其中I、Q不用）。
例：应变式位移传感器： C WY-YB-20；光纤压力传感器：C Y—GQ—2.3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法？如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量.此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。
如果采用偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，这个小量造成的U0的变化就很难测准。

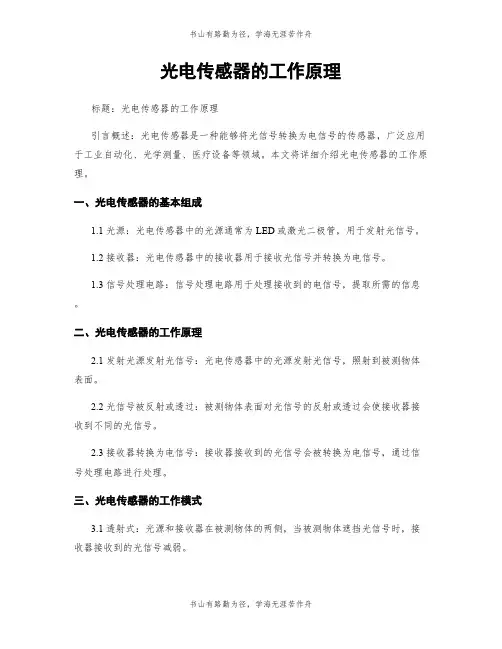

光电传感器的工作原理标题：光电传感器的工作原理引言概述：光电传感器是一种能够将光信号转换为电信号的传感器，广泛应用于工业自动化、光学测量、医疗设备等领域。
本文将详细介绍光电传感器的工作原理。
一、光电传感器的基本组成1.1 光源：光电传感器中的光源通常为LED或激光二极管，用于发射光信号。
1.2 接收器：光电传感器中的接收器用于接收光信号并转换为电信号。
1.3 信号处理电路：信号处理电路用于处理接收到的电信号，提取所需的信息。
二、光电传感器的工作原理2.1 发射光源发射光信号：光电传感器中的光源发射光信号，照射到被测物体表面。
2.2 光信号被反射或透过：被测物体表面对光信号的反射或透过会使接收器接收到不同的光信号。
2.3 接收器转换为电信号：接收器接收到的光信号会被转换为电信号，通过信号处理电路进行处理。
三、光电传感器的工作模式3.1 透射式：光源和接收器在被测物体的两侧，当被测物体遮挡光信号时，接收器接收到的光信号减弱。
3.2 反射式：光源和接收器在同一侧，当被测物体反射光信号时，接收器接收到的光信号增强。
3.3 漫反射式：光源和接收器在同一侧，通过被测物体表面的漫反射光信号进行检测。
四、光电传感器的应用领域4.1 工业自动化：光电传感器可用于检测物体的位置、颜色、形状等信息，实现自动化生产。
4.2 光学测量：光电传感器可用于测量光学器件的反射率、透射率等参数。
4.3 医疗设备：光电传感器可用于医疗设备中的血氧检测、心率监测等功能。
五、光电传感器的发展趋势5.1 小型化：随着技术发展，光电传感器越来越小型化，适用于更多复杂环境。
5.2 高精度：光电传感器的精度不断提高，可以满足更高要求的应用场景。
5.3 多功能化：光电传感器的功能越来越多样化，可以实现更多复杂的检测任务。
总结：光电传感器作为一种重要的传感器技术，在各个领域都有着广泛的应用。
通过了解光电传感器的工作原理，可以更好地理解其在实际应用中的作用和优势。
传感器原理及检测技术传感器技术是测量技术、半导体技术、计算机技术、信息处理技术、微电⼦学、光学、声学、精密机械、仿⽣学和材料科学等众多学科相互交叉的综合性和⾼新技术密集型前沿技术之⼀，是现代新技术⾰命和信息社会的重要基础，是⾃动检测和⾃动控制技术不可缺少的重要组成部分。
⽬前，传感器技术已成为我国国民经济不可或缺的⽀柱产业的⼀部分。
传感器在⼯业部门的应⽤普及率⼰被国际社会作为衡量⼀个国家智能化、数字化、⽹络化的重要标志。
传感器技术是新技术⾰命和信息社会的重要技术基础，是现代科技的开路先锋，也是当代科学技术发展的⼀个重要标志，它与通信技术、计算机技术构成信息产业的三⼤⽀柱之⼀。
如果说计算机是⼈类⼤脑的扩展，那么传感器就是⼈类五官的延伸，当集成电路、计算机技术飞速发展时，⼈们才逐步认识信息摄取装置——传感器没有跟上信息技术的发展⽽惊呼“⼤脑发达、五官不灵”。
从⼋⼗年代起，逐步在世界范围内掀起了⼀股“传感器热”。
美国早在80年代就声称世界已进⼊传感器时代，⽇本则把传感器技术列为⼗⼤技术之创⽴。
⽇本⼯商界⼈⼠声称“⽀配了传感器技术就能够⽀配新时代”。
世界技术发达国家对开发传感器技术部⼗分重视。
美、⽇、英、法、德和独联体等国都把传感器技术列为国家重点开发关键技术之⼀。
美国国家长期安全和经济繁荣⾄关重要的22项技术中有６项与传感器信息处理技术直接相关。
关于保护美国武器系统质量优势⾄关重要的关键技术，其中８项为⽆源传感器。
美国空军2000年举出15项有助于提⾼21世纪空军能⼒关键技术，传感器技术名列第⼆。
⽇本对开发和利⽤传感器技术相当重视并列为国家重点发展６⼤核⼼技术之⼀。
⽇本科学技术厅制定的90年代重点科研项⽬中有70个重点课题，其中有18项是与传感器技术密切相关。
美国早在80年代初就成⽴了国家技术⼩组（BTG），帮助政府组织和领导各⼤公司与国家企事业部门的传感器技术开发⼯作。
美国国防部将传感器技术视为今年20项关键技术之⼀，⽇本把传感器技术与计算机、通信、激光半导体、超导并列为６⼤核⼼枝术，德国视军⽤传感器为优先发展技术，英、法等国对传感器的开发投资逐年升级，原苏联军事航天计划中的第五条列有传感器技术。

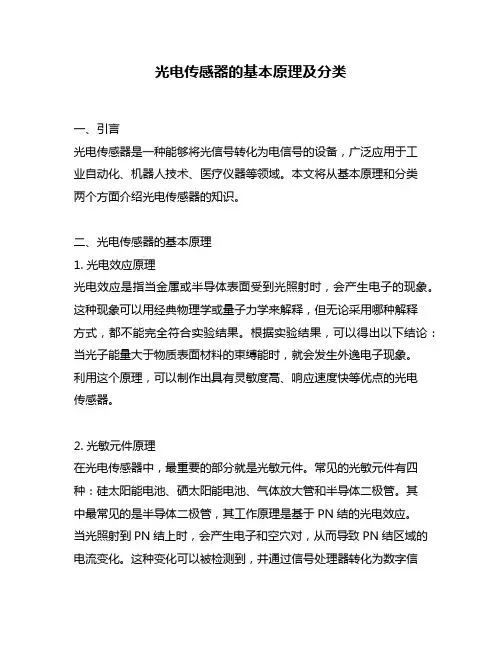

光电传感器的基本原理及分类一、引言光电传感器是一种能够将光信号转化为电信号的设备，广泛应用于工业自动化、机器人技术、医疗仪器等领域。
本文将从基本原理和分类两个方面介绍光电传感器的知识。
二、光电传感器的基本原理1. 光电效应原理光电效应是指当金属或半导体表面受到光照射时，会产生电子的现象。
这种现象可以用经典物理学或量子力学来解释，但无论采用哪种解释方式，都不能完全符合实验结果。
根据实验结果，可以得出以下结论：当光子能量大于物质表面材料的束缚能时，就会发生外逸电子现象。
利用这个原理，可以制作出具有灵敏度高、响应速度快等优点的光电传感器。
2. 光敏元件原理在光电传感器中，最重要的部分就是光敏元件。
常见的光敏元件有四种：硅太阳能电池、硒太阳能电池、气体放大管和半导体二极管。
其中最常见的是半导体二极管，其工作原理是基于PN结的光电效应。
当光照射到PN结上时，会产生电子和空穴对，从而导致PN结区域的电流变化。
这种变化可以被检测到，并通过信号处理器转化为数字信号输出。
3. 光电传感器的工作原理光电传感器的工作原理是将光信号转化为电信号。
当物体进入传感器检测范围内时，会反射出一定程度的光线，这些光线被接收器接收后经过放大和滤波处理后转化为数字信号输出。
根据不同的应用需求，可以选择不同类型的光电传感器来实现不同功能。
三、光电传感器的分类1. 按照检测目标分类根据检测目标的不同，可以将光电传感器分为接近式、距离式和透明式三种类型。
（1）接近式：主要用于检测物体是否在一定距离范围内，并且可以识别物体是否有金属或非金属等特殊属性。
（2）距离式：主要用于测量物体与传感器之间的距离，并且可以精确地计算出物体与传感器之间的距离。
（3）透明式：主要用于检测透明或半透明物体的存在与否，例如检测玻璃板是否存在。
2. 按照工作原理分类根据工作原理的不同，可以将光电传感器分为反射式、散射式、直接式和光栅式四种类型。
（1）反射式：传感器和物体之间有一定距离，通过物体反射的光信号来检测物体的存在与否。
