型钢悬挑防护棚施工方案

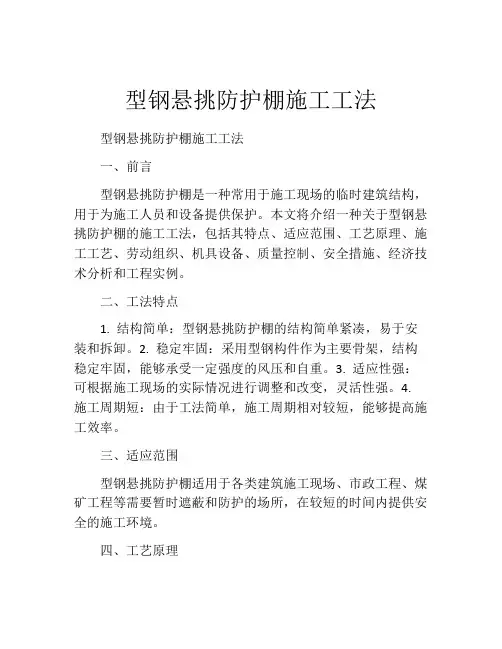

型钢悬挑防护棚施工工法型钢悬挑防护棚施工工法一、前言型钢悬挑防护棚是一种常用于施工现场的临时建筑结构，用于为施工人员和设备提供保护。

本文将介绍一种关于型钢悬挑防护棚的施工工法，包括其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 结构简单：型钢悬挑防护棚的结构简单紧凑，易于安装和拆卸。

2. 稳定牢固：采用型钢构件作为主要骨架，结构稳定牢固，能够承受一定强度的风压和自重。

3. 适应性强：可根据施工现场的实际情况进行调整和改变，灵活性强。

4. 施工周期短：由于工法简单，施工周期相对较短，能够提高施工效率。

三、适应范围型钢悬挑防护棚适用于各类建筑施工现场、市政工程、煤矿工程等需要暂时遮蔽和防护的场所，在较短的时间内提供安全的施工环境。

四、工艺原理型钢悬挑防护棚的工艺原理基于以下几点：1. 结构设计：根据实际需要，设计结构、尺寸和构件数量。

2. 工艺流程：明确施工流程，确保每个施工阶段都能顺利进行。

3. 施工工法：采用合适的施工方法和技术措施进行安装和拆卸。

五、施工工艺1. 准备工作：检查施工材料的质量和数量，准备好所需的机具设备。

2. 基础施工：根据设计要求施工基础，确保结构稳定。

3. 构件安装：按照设计图纸将型钢构件安装在基础上，使用螺栓、焊接等方法连接构件。

4. 支撑设置：根据需要设置支撑，增强结构的稳定性。

5. 覆盖防护：在骨架上安装覆盖材料，如钢板、塑料薄膜等，形成完整的防护结构。

6. 安全检查：检查已安装的结构和材料是否符合要求，确保施工安全。

六、劳动组织在施工过程中，需要设立专门的施工队伍，并明确每个人员的任务和责任。

要确保每个施工人员具备相关的专业知识和经验，能够熟练操作所需的机具设备。

七、机具设备1. 型钢：作为防护棚的主要构件，需要采购符合标准要求的型钢。

2. 螺栓：用于连接型钢构件，需选用质量可靠的螺栓。

3. 焊接设备：用于对构件进行焊接，确保连接牢固。

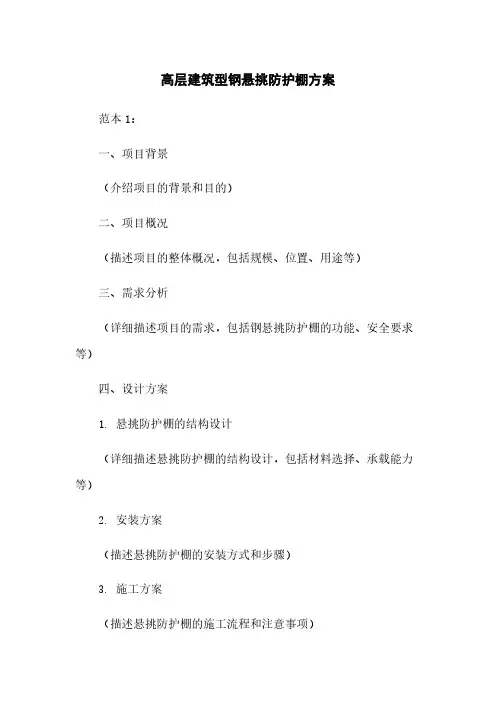

高层建筑型钢悬挑防护棚方案范本1：一、项目背景（介绍项目的背景和目的）二、项目概况（描述项目的整体概况，包括规模、位置、用途等）三、需求分析（详细描述项目的需求，包括钢悬挑防护棚的功能、安全要求等）四、设计方案1. 悬挑防护棚的结构设计（详细描述悬挑防护棚的结构设计，包括材料选择、承载能力等）2. 安装方案（描述悬挑防护棚的安装方式和步骤）3. 施工方案（描述悬挑防护棚的施工流程和注意事项）五、预算及合同（列出项目的预算和合同要求）六、风险及应对措施（分析项目可能遇到的风险，并提出相应的应对措施）七、附件（文档涉及的附件）八、法律名词及注释（解释文档中涉及到的法律名词，以及相应的注释）范本2：一、项目背景（介绍项目的背景和目的）二、项目需求（详细描述项目的需求和目标）三、技术分析1. 结构分析（对高层建筑型钢悬挑防护棚的结构进行分析和评估）2. 强度计算（使用相应的强度计算方法对钢悬挑防护棚的强度进行评估）3. 安全性分析（分析钢悬挑防护棚的安全性，考虑各种可能的风险和突发情况）四、设计方案1. 结构设计（详细描述高层建筑型钢悬挑防护棚的结构设计方案）2. 材料选择（介绍选择的钢材品种和规格，并解释选择的原因）3. 施工方案（描述钢悬挑防护棚的施工步骤和方法）五、预算及合同（列出项目的预算和合同要求）六、风险评估与应对措施（分析项目可能遇到的风险，并提出相应的应对措施）七、附件（文档涉及的附件）八、法律名词及注释（解释文档中涉及到的法律名词，以及相应的注释）附件：1. 结构设计图纸2. 预算表3. 合同文件法律名词及注释：1. 高层建筑：指建筑物高度超过一定标准的建筑物，根据国家标准规定，高层建筑指地上超过24米或者地下超过3层的建筑物。

2. 钢悬挑防护棚：由钢材搭建成的悬挑式防护棚，用于对高层建筑进行施工期间的安全保护和保障。

3. 强度计算：对建筑结构进行力学计算，评估其在各种荷载下的强度，以保证其安全性。

XX工程型钢悬挑防砸棚专项施工方案编制人:审核人:审批人:年月1编制说明及依据 (1)1.1编制说明 (1)1.2编制依据 (1)2工程概况 (1)3施工、劳动力计划 (2)3.1技术准备 (2)3.2劳动力准备 (2)3.3材料与设备准备 (2)3.4施工进度计划 (5)3.5悬挑防护棚搭设参数 (5)4构造措施 (5)4.1立杆 (5)4.2剪刀撑与抛撑 (6)4.3连墙件 (6)4.4脚手板 (7)4.5挡脚板和护栏 (7)4.6安全网 (7)4.7扫地杆 (7)4.8悬挑工字钢 (7)4.9钢丝绳卸载 (9)4.10封闭层和水平安全兜网施工措施 (10)4.11避雷措施 (11)4.12悬挑防护棚施工工艺技术 (11)5脚手架安装拆除要求 (14)5.1安装要求 (14)5.2拆除要求 (14)6 脚手架质量保证管理 (15)6.1节材措施构配件检查与验收 (15)6.2脚手架检查与验收 (16)7 脚手架安全施工管理 (16)7.1安全管理组织机构图 (16)7.2施工安全注意事项 (17)7.3安全达标管理 (18)7.4脚手架监测措施 (18)8 脚手架文明施工管理 (19)9 应急救援预案 (20)9.1安全应急小组及职责 (20)9.2脚手架监控项目及防治措施 (21)9.3应急响应、事故报告处理程序 (21)10悬挑防护棚计算书 (23)10.1基本参数 (23)10.2主梁布置及锚固参数 (23)10.3荷载参数 (23)10.4次梁验算 (24)10.5主梁验算 (28)10.6节点详图 (34)1编制说明及依据1.1编制说明售楼部展示区坐落于在建18#楼的南侧，紧贴于18#楼主楼。

由于售楼部在在建楼栋旁，售楼部内外展示区又是人员密集，为了售楼部内外人员安全考虑，需要采取有效防护措施来避免安全事故的发生，另起截水作用。

编制悬挑防砸棚施工方案指导施工。

1.2编制依据（1）《建筑施工安全检查标准》JGJ59-2011；（2）《钢结构设计规范》GB50017-2014；（3）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；（4）《直缝电焊钢管》GB/T13793-2008；（5）《低压流体输送用焊接钢管》GB/T3091-2015；（6）《钢管脚手架扣件》GB15831-2006；（7）《碳素结构钢》GB/T700-2006；（8）《金属材料室温拉伸试验方法》GB/T228-2010；（8）《建筑施工手册》（第五版）；（9）品茗安全计算软件2工程概况2.2工程结构概况2.2搭设信息表注：工字钢主梁为爬架的找平架，待爬架爬升后主梁底部全部封闭，为防砸、截水作用。

楼层悬挑防护棚施工方案1. 引言楼层悬挑是指建筑物的楼层局部超出立面外延的部分。

在施工过程中，为了确保工人和材料的安全，需要搭建悬挑防护棚。

本文将介绍楼层悬挑防护棚的施工方案。

2. 施工前准备悬挑防护棚的施工前准备包括以下几个方面：•设计方案：根据实际情况制定悬挑防护棚的设计方案，确保施工过程中的安全性。

•材料准备：准备所需的材料，包括钢管、连接件、防护网等。

•施工人员：组织具有相关经验和技能的工人参与施工。

•工具设备：准备必要的工具设备，如螺丝刀、扳手等。

3. 施工步骤步骤一：组装钢管支架根据设计方案，先组装钢管支架。

将钢管按设计尺寸切割，并通过连接件连接起来，形成支架的框架结构。

步骤二：搭建防护网将预先制作好的防护网放置在钢管支架上，并用绳索或绳网将其固定在支架上。

确保防护网牢固可靠，能够承受工人和材料的重量。

步骤三：固定悬挑防护棚将钢管支架悬挑至楼层悬挑的位置，然后使用适当的螺丝或固定件将其固定在建筑物的悬挑部分。

确保悬挑防护棚与建筑物之间的连接牢固可靠。

步骤四：增加稳定性为了增加悬挑防护棚的稳定性，可以在支架的底部加装支撑杆或横梁，并使用固定件连接。

这样可以提高悬挑防护棚的整体稳定性，防止其在施工过程中发生倾斜或坍塌。

步骤五：检查和调整完成悬挑防护棚的搭建后，对其进行检查和调整。

检查支架、防护网和连接件是否完好，是否有松动或损坏的地方。

如有问题，及时进行修复和调整，确保悬挑防护棚的稳定和安全性。

4. 安全注意事项在悬挑防护棚的施工过程中，需要严格遵守以下安全注意事项：•施工人员应穿戴合适的安全装备，包括安全帽、安全鞋等。

•悬挑防护棚的搭建应由具有相关经验和技能的工人进行，严禁无经验人员进行搭建。

•悬挑防护棚的材料应符合相关安全标准，且在使用过程中要定期检查。

•在悬挑防护棚施工过程中，应设置警示标识，提示周围人员注意安全。

5. 结论通过合理的施工方案及严格的安全措施，楼层悬挑防护棚可以确保施工过程中的安全性，并有效减少事故的发生。

第1篇一、工程概况本项目位于XX市XX区，为新建住宅小区，占地面积XX平方米，总建筑面积XX平方米。

本项目工程防护棚施工方案旨在确保施工现场安全，保障施工人员的人身安全，提高施工效率。

二、施工方案1. 防护棚搭设要求（1）防护棚采用建筑钢管扣件脚手架或其他型钢材料搭设，严禁采用竹木杆件搭设防护棚。

（2）安全通道、防护棚应采用建筑钢管扣件脚手架或其他型钢材料搭设，顶部严密铺设双层正交竹串片脚手板或双层正交18厚木模板的水平硬质防护，及封闭的防护栏或挡板，整体应能承受10kPa的均布静荷载。

（3）特别重要或大型的安全通道、防护棚及悬挑式防护设施必须制定专项技术方案，经企业技术负责人审批后实施。

2. 施工准备（1）施工人员的安全教育：参加施工的人员必须经过项目安全员、主管工长、劳资员及保卫组织的项目安全常识系统教育，并建立相应的档案资料。

（2）材料准备：钢管、扣件、竹串片脚手板、木模板、防护栏、挡板等。

（3）工具准备：扳手、锤子、水平尺、线锤等。

3. 施工步骤（1）确定防护棚位置：根据施工图纸和现场实际情况，确定防护棚的位置。

（2）搭建基础：根据设计要求，搭建防护棚的基础，确保基础牢固。

（3）搭建立柱：按照设计要求，搭建立柱，确保立柱垂直、稳定。

（4）搭建横梁：在立柱上搭建横梁，确保横梁水平。

（5）搭建顶部：在横梁上搭建顶部，确保顶部严密、牢固。

（6）搭建防护栏和挡板：在顶部搭建防护栏和挡板，确保整体防护效果。

（7）验收：施工完成后，进行验收，确保防护棚符合设计要求。

4. 施工注意事项（1）施工过程中，确保施工人员佩戴安全帽、安全带等安全防护用品。

（2）施工过程中，严禁施工人员酒后作业、疲劳作业。

（3）施工过程中，严格按照操作规程进行施工，确保施工质量。

（4）施工完成后，对防护棚进行维护保养，确保防护棚长期稳定。

三、施工进度安排（1）施工准备：2天（2）搭建基础：3天（3）搭建立柱、横梁：5天（4）搭建顶部、防护栏和挡板：3天（5）验收：1天总计：14天四、质量保证措施（1）施工前，对施工人员进行技术交底，确保施工人员掌握施工技术要求。

型钢悬挑防护棚施工方案一、前言在建筑施工中，悬挑结构的施工是一个比较常见但也较为复杂的环节。

型钢悬挑防护棚作为安全保障措施，在施工过程中起着至关重要的作用。

本文将就型钢悬挑防护棚的施工方案进行介绍，以确保悬挑结构施工过程中的安全性和有效性。

二、施工准备工作1.确定悬挑结构的设计方案，包括悬挑长度和型钢规格等参数。

2.制定详细的施工方案和工序计划，明确每个施工环节的责任人和工作内容。

3.准备必要的施工设备和工具，如吊篮、起重机、型钢连接件等。

4.检查施工现场的环境和地基条件，确保能够承载悬挑结构的重量和施工荷载。

三、型钢悬挑防护棚施工步骤步骤一：悬挑结构吊装1.使用起重机将型钢悬挑结构吊装至预定位置，在吊装过程中应保持平稳，并确保吊装绳索牢固可靠。

2.调整悬挑结构的平衡，保持水平。

步骤二：悬挑结构固定1.采用型钢连接件将悬挑结构固定在建筑主体结构上，连接件应符合设计要求，连接牢固可靠。

2.对连接点进行检查和调整，确保悬挑结构的稳定性。

步骤三：悬挑结构加固1.在悬挑结构下方搭建防护棚，以确保施工过程中的安全性。

2.加固悬挑结构，采取必要的支撑和加固措施，确保悬挑结构的稳定性和安全性。

步骤四：悬挑结构检查1.完成悬挑结构的安装后，对整个结构进行全面检查，确保没有松动或破损的部分。

2.对悬挑结构进行静载试验，验证结构的稳定性和承载能力。

四、施工注意事项1.施工人员必须严格遵守安全操作规程，穿戴好安全防护装备。

2.施工过程中应定期检查悬挑结构的安装情况，及时发现并解决问题。

3.遇到恶劣气候或其他不利因素时，应暂停施工并采取相应的安全措施。

4.施工完成后，应及时清理施工现场，确保环境整洁和安全。

五、总结型钢悬挑防护棚在悬挑结构施工中扮演着非常重要的角色，通过合理的施工方案和严格的管理措施，可以保障悬挑结构施工的安全性和高效性。

希望本文介绍的施工方案能够对相关施工人员提供一定的参考和借鉴，确保悬挑结构施工顺利进行。

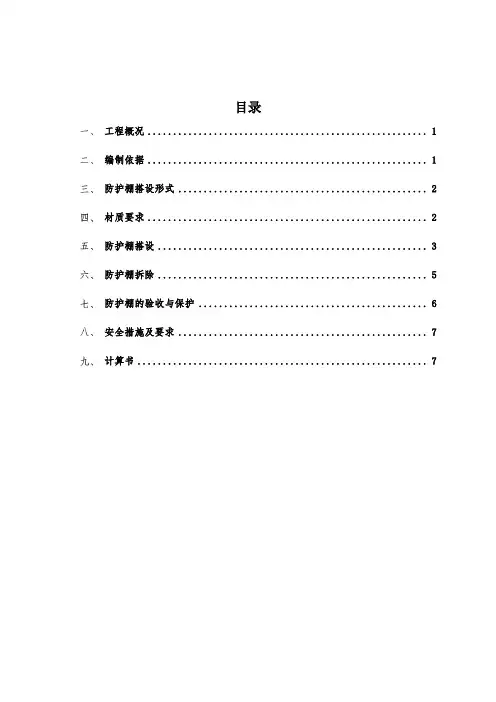

目录工程概况 (1)编制依据 (1)防护棚搭设形式 (2)材质要求 (2)防护棚搭设 (3)防护棚拆除 (5)防护棚的验收与保护 (6)安全措施及要求 (7)计算书 (7)工程概况1、工程名称:3、建设单位：4、设计单位:5、监理单位：6、施工单位：。

工程主要由4栋33层住宅楼、1栋31层住宅楼、1栋22层公寓及附属商业、街铺（2~5层）和2～3层地下室（车库）组成.项目总建筑面积为343031㎡，地下室占地面积为44698.56㎡。

其中商业建筑面积93193㎡（购物中心建筑面积54776㎡，地下商业建筑面积12618㎡,外街商铺建筑面积22055㎡)，公寓建筑面积16361㎡，住宅建筑面积151569㎡,地下建筑面积114600㎡.防护棚悬挑位置设置：悬挑位置悬挑楼层1#楼4层（靠近营销中心一侧）3＃楼2层(靠近12、21区南侧) 主要防止高空落物伤人，1#楼搭设宽度为4m，3#楼搭设宽度3。

5m。

（详见附图）编制依据1、施工图纸及相关的施工文件；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3、《建筑施工安全检查标准》JGJ59-2011；4、《建筑结构荷载规范》GB50009—20125、《混凝土结构设计规范》GB50010—20106、《建筑施工高处作业安全技术规范》JGJ80-91防护棚搭设形式外脚手架悬挑防护棚采用钢管搭设，悬挑钢管为6m长,1#楼挑出外架4m，跨距为1。

5m同悬挑外架跨距,与结构梁预埋短钢管用扣件连接，横杆间距为0.5m.确保防护棚的安全性，在悬挑钢管离端部1m处设斜拉杆，承受拉、撑荷载，水平间距3m，垂直高度为2.9m，同时悬挑梁采用直径15.5mm钢丝绳卸荷，水平距离每3m同斜拉杆隔一布一,垂直高度为2.9m。

钢管网架上满铺层板封闭，悬挑端头为0.8m高的栏杆，栏杆外挂密目安全网和蓝白相间挡脚板，防止坠物从防护棚往下坠落；3#楼挑出外架3。

高层建筑型钢悬挑防护棚方案高层建筑型钢悬挑防护棚方案一、引言高层建筑的建设和维护过程中，常常需要对悬挑结构进行施工和维修。

为了保证工作人员的安全和工作的顺利进行，悬挑防护棚成为了必需的设备之一。

本文档将详细介绍高层建筑型钢悬挑防护棚的方案，包括设计原理、施工流程、工程材料以及安全措施等。

二、设计原理1.1 主要功能高层建筑型钢悬挑防护棚的主要功能是为施工人员提供安全的工作空间，并保证悬挑结构的稳定和完整性。

1.2 结构设计悬挑防护棚采用坚固的钢结构设计，结构简洁合理，能够承受自身重量和工作所需载荷。

采用模块化设计，方便拆装和适应不同高度的悬挑结构。

三、施工流程2.1 准备工作在施工前，需进行现场勘察，确定悬挑结构的尺寸和形状。

根据勘察结果制定详细的施工计划，并准备所需的材料和设备。

2.2 搭建悬挑防护棚按照设计方案，搭建钢结构支撑体系，并加固连接。

在悬挑结构上方搭建钢制平台，用于施工人员工作。

2.3 安装防护设施将防护网安装在悬挑防护棚的外侧，确保施工人员的安全。

安装防护网时，需注意网孔的尺寸和间距，以防遗漏。

四、工程材料3.1 钢结构材料采用优质钢材制作，具有高强度和耐腐蚀性能。

钢结构的制造和安装需符合相关的标准和规范。

3.2 防护网材料采用耐候性强、坚固耐用的防护网材料。

防护网的尺寸和规格需根据悬挑结构的形状和尺寸进行定制。

五、安全措施4.1 施工期安全措施在施工过程中，要确保施工人员具备相关的技能和经验，配备适当的安全防护装备，并进行岗前教育和安全培训。

4.2 使用期安全措施在悬挑防护棚的使用期间，要定期检查和维护，确保其稳定和完好。

对有异常情况的地方要及时进行修复或更换。

附件：- 设计方案图纸- 钢结构制造和安装相关文件法律名词及注释：- 高层建筑法：指定了高层建筑的定义、建设要求和安全标准。

- 钢结构设计规范：对钢结构设计的要求、计算方法和验算规则进行了详细说明。

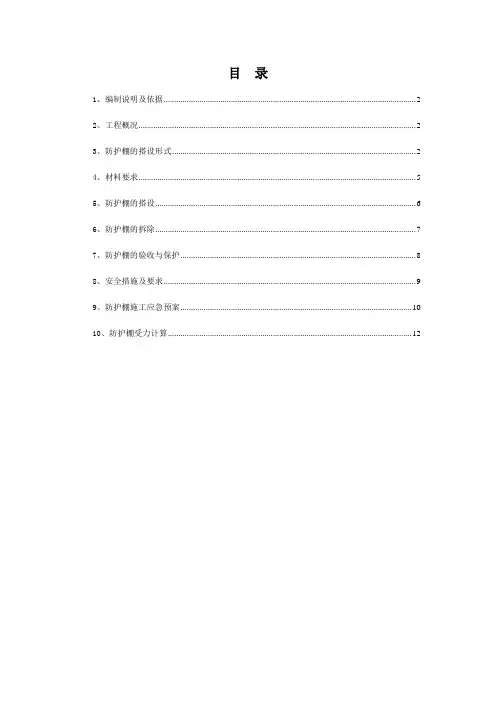

目录1、编制说明及依据 (2)2、工程概况 (2)3、防护棚的搭设形式 (2)4、材料要求 (5)5、防护棚的搭设 (6)6、防护棚的拆除 (7)7、防护棚的验收与保护 (8)8、安全措施及要求 (9)9、防护棚施工应急预案 (10)10、防护棚受力计算 (12)1、编制说明及依据1.1 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）1.2 《建筑施工高处作业安全技术规范》（JGJ 80-91 2008年版）1.3 《建筑施工安全检查标准》（JGJ 59-2011）1.4 《钢结构设计规范》（GB50017—2012）1.5 施工图纸、本工程施工组织设计1.6 《建筑施工脚手架实用手册》1.7 《建筑施工手册》（第四版）1.8 《混凝土结构设计规范》（GB50010-2011）1.9 《建筑结构荷载规范》（GB50009-2012）1.10 《冷弯薄壁型钢结构技术规范》(GB 50018-2002)1.11 《建筑施工计算手册》汪正荣著1.12 《建筑施工计算手册》2、工程概况荷康花园1、7－9栋工程位于深圳市龙岗区龙岗大道与坳背路交汇处，该工程由1栋、7栋、8栋、9栋等4栋单体及地下室组成，总建筑面积143161.96m2。

基础形式为：主楼为筏板基础；裙房为天然基础。

主体结构形式为剪力墙结构。

地下室分为地下一层与地下二层，其中1栋、9栋及其地下连接部分为地下二层结构，地上33层，1、9栋塔楼标准层层高2.95m，檐高99.55m；7栋、8栋及其地下连接部分为地下一层结构，地上33层，7、8栋塔楼标准层层高2.95m，檐高99.55m。

为配合甲方6层以下售楼样板展示，本工程在6层楼面处需设置悬挑架，且应做好防水措施，在其上层7层楼面处搭设安全防护棚。

具体搭设范围根据甲方要求确定。

3、防护棚的搭设形式防护棚采用双钢管为Φ48×3.5由上、下两层钢管网架组合而成，悬挑长度为4m，锚固长度为2m，悬挑钢管跨距为0.6m，横杆间距为0.8m，双层之间35㎝，确保防护棚的安全性，上部设置斜拉钢丝绳与主体结构拉结固定，斜拉钢丝绳采用隔一拉一的方式进行拉结，钢丝绳规格为17mm，水平距离同斜拉杆隔一布一,间隔卸荷设一道卸荷；两层防护棚钢管网架上先后设置安全网、竹笆板。

悬挑防护棚搭设专项施工组织方案一、施工目标1.搭设悬挑防护棚以确保施工现场的安全和顺利进行；2.保护工人的安全和生命，避免高空坠落事故；3.提高施工效率，保证工期进度。

二、施工内容1.悬挑防护棚的材料准备；2.悬挑防护棚的搭设；3.悬挑防护棚的固定和检查；4.悬挑防护棚的拆除。

三、施工准备1.悬挑防护棚的设计和图纸准备；2.悬挑防护棚所需材料和设备的购买和准备；3.制定施工计划，并明确每个施工阶段的任务和时间节点；4.安排专业技术人员和熟练工人参与施工；5.组织施工人员进行安全培训，确保他们了解施工安全规范和操作规程；6.购买并安装必要的安全设备，如安全帽、安全绳、安全网等。

四、施工步骤1.材料准备(1)根据设计要求，购买所需的悬挑防护棚材料，包括钢管、夹具、膜材等；(2)对所购买的材料进行检查，确保质量合格；(3)选择合适的运输方式，将材料送到施工现场。

2.悬挑防护棚搭设(1)根据设计图纸和施工要求，组织施工人员开始搭设悬挑防护棚；(2)先搭建主体框架，然后逐步安装膜材；(3)悬挑防护棚的搭设过程中，严格按照相关安全规范进行操作，确保安全；(4)搭设完成后，进行验收并进行必要的调整和修整。

3.悬挑防护棚的固定和检查(1)悬挑防护棚搭设完成后，对其进行固定，确保其稳定性；(2)进行悬挑防护棚的安全检查，包括检查连接件是否牢固，膜材是否有破损等；(3)安装安全网等辅助设备，以提高工人的安全保护措施。

4.悬挑防护棚的拆除(1)当施工完成后，按照计划，安排人员对悬挑防护棚进行拆除；(2)拆除过程中，要注意安全，避免对周围环境和工人造成损伤；(3)拆除完成后，清理施工现场，确保整个工地清洁和安全。

五、安全措施1.施工现场应设置警示标志，提醒工人注意安全；2.施工期间，高空作业人员必须使用安全帽，并系好安全绳；3.搭设过程中，要对钢管和夹具进行检查，确保质量合格；4.施工人员必须经过培训并具备相应的上岗证书；5.施工人员需要经常检查防护棚的稳定性和材料的完整性，如果发现问题，需要及时报告；6.安全督导员应在施工现场进行日常巡查，发现问题及时处理。
