CCD图像传感器

ccd图像传感器的工作原理
CCD（Charged Coupled Device）图像传感器是一种将光信号
转换为电信号的电子器件。

它具有由一系列电荷耦合转移器件组成的阵列。

其工作原理如下：
1. 光感受：图像传感器的表面涂有光敏材料，例如硅或硒化铟。

当光照射到传感器上时，光子会激发光敏材料中的电子。

2. 电荷耦合：在CCD传感器中，光激发的电子通过电场力被
引导至特定位置。

在传感器的一侧，存在着电荷耦合器件（CCD）的阵列。

这些器件由一系列电容构成，能将移动的
电子推入下一个电容。

3. 移位寄存：一旦电子被推入下一个电容，电荷耦合器件会以逐行或逐列的方式将电子移动到存储区域。

这些存储区域称为移位寄存器，在这里，电荷可以被暂时存储和传输。

4. 电荷读出：当所有行或列的电荷都被移动到相应的移位寄存器时，电子的集合就可以被读出。

通过将电荷转换为电压信号，其可以被进一步处理和转换为数字信号。

总结：CCD图像传感器的工作原理可以分为光感受、电荷耦合、移位寄存和电荷读出四个步骤。

通过光激发、电荷移动和存储，最终将光信号转换为电信号，并进一步处理为数字信号。

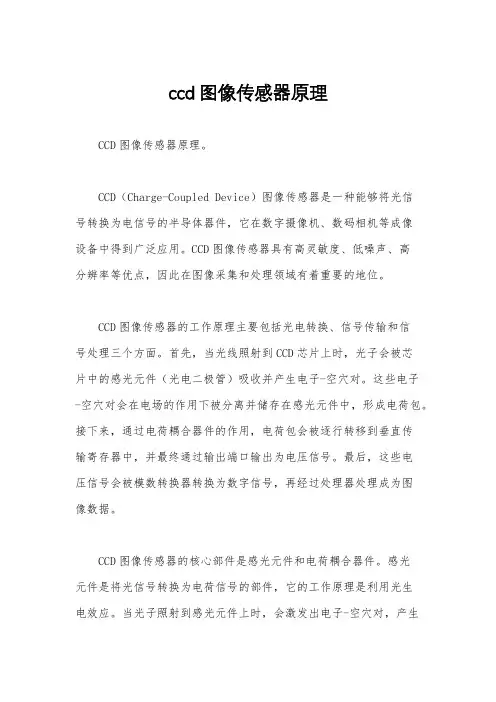

ccd图像传感器原理CCD图像传感器原理。

CCD（Charge-Coupled Device）图像传感器是一种能够将光信号转换为电信号的半导体器件，它在数字摄像机、数码相机等成像设备中得到广泛应用。

CCD图像传感器具有高灵敏度、低噪声、高分辨率等优点，因此在图像采集和处理领域有着重要的地位。

CCD图像传感器的工作原理主要包括光电转换、信号传输和信号处理三个方面。

首先，当光线照射到CCD芯片上时，光子会被芯片中的感光元件（光电二极管）吸收并产生电子-空穴对。

这些电子-空穴对会在电场的作用下被分离并储存在感光元件中，形成电荷包。

接下来，通过电荷耦合器件的作用，电荷包会被逐行转移到垂直传输寄存器中，并最终通过输出端口输出为电压信号。

最后，这些电压信号会被模数转换器转换为数字信号，再经过处理器处理成为图像数据。

CCD图像传感器的核心部件是感光元件和电荷耦合器件。

感光元件是将光信号转换为电荷信号的部件，它的工作原理是利用光生电效应。

当光子照射到感光元件上时，会激发出电子-空穴对，产生电荷。

而电荷耦合器件则是将感光元件中的电荷包逐行传输到垂直传输寄存器中的部件，它的作用是保证电荷包的准确传输和储存。

在CCD图像传感器中，信号传输是一个非常关键的环节。

由于CCD芯片上的感光元件非常之多，因此在信号传输过程中会出现信号串扰和噪声干扰的问题。

为了解决这些问题，CCD图像传感器采用了交错传输和并行传输的方式，以减小信号串扰和提高传输速度。

此外，为了降低噪声干扰，CCD图像传感器还采用了暗电流校正、电荷转移效率校正等技术手段。

总的来说，CCD图像传感器的工作原理是一个复杂的过程，需要感光元件、电荷耦合器件、信号传输等多个环节的协同作用。

只有这样，才能保证CCD图像传感器具有高灵敏度、低噪声、高分辨率等优点，从而能够更好地满足人们对图像质量的需求。

在数字摄像机、数码相机等成像设备中，CCD图像传感器已经成为了不可或缺的部件。

CCD图像传感器CCD(Charge Coupled Device)全称为电荷耦合器件,就是70年代发展起来的新型半导体器件。

它就是在MOS集成电路技术基础上发展起来的,为半导体技术应用开拓了新的领域。

它具有光电转换、信息存贮与传输等功能,具有集成度高、功耗小、结构简单、寿命长、性能稳定等优点,故在固体图像传感器、信息存贮与处理等方面得到了广泛的应用。

CCD图像传感器能实现信息的获取、转换与视觉功能的扩展,能给出直观、真实、多层次的内容丰富的可视图像信息,被广泛应用于军事、天文、医疗、广播、电视、传真通信以及工业检测与自动控制系统。

实验室用的数码相机、光学多道分析器等仪器,都用了CCD作图象探测元件。

一个完整的CCD器件由光敏单元、转移栅、移位寄存器及一些辅助输入、输出电路组成。

CCD工作时,在设定的积分时间内由光敏单元对光信号进行取样,将光的强弱转换为各光敏单元的电荷多少。

取样结束后各光敏元电荷由转移栅转移到移位寄存器的相应单元中。

移位寄存器在驱动时钟的作用下,将信号电荷顺次转移到输出端。

将输出信号接到示波器、图象显示器或其它信号存储、处理设备中,就可对信号再现或进行存储处理。

由于CCD光敏元可做得很小(约10um),所以它的图象分辨率很高。

一.CCD的MOS结构及存贮电荷原理CCD的基本单元就是MOS电容器,这种电容器能存贮电荷,其结构如图1所示。

以P型硅为例,在P型硅衬底上通过氧化在表面形成SiO2层,然后在SiO2上淀积一层金属为栅极,P 型硅里的多数载流子就是带正电荷的空穴,少数载流子就是带负电荷的电子,当金属电极上施加正电压时,其电场能够透过SiO2绝缘层对这些载流子进行排斥或吸引。

于就是带正电的空穴被排斥到远离电极处,剩下的带负电的少数载流子在紧靠SiO2层形成负电荷层(耗尽层),电子一旦进入由于电场作用就不能复出,故又称为电子势阱。

当器件受到光照时(光可从各电极的缝隙间经过SiO2层射入,或经衬底的薄P型硅射入),光子的能量被半导体吸收,产生电子-空穴对,这时出现的电子被吸引存贮在势阱中,这些电子就是可以传导的。

CCD传感器介绍CCD（Charge-coupled device）传感器是一种基于光电效应的半导体器件，广泛应用于数字影像获取和图像处理领域。

它是一种能够将光信号转化为电信号的器件，可以实现对光的灵敏检测和定量测量。

本文将介绍CCD传感器的结构、原理、工作流程以及应用领域。

一、CCD传感器的结构CCD传感器通常由三个主要组件组成：光敏区（photodiode array）、垂直传输区（vertical transfer region）和水平传输区（horizontal transfer region）。

1. 光敏区：光敏区是由大量光敏二极管（photodiode）组成的，负责感受光信号。

每个光敏二极管对应CCD表面上一个像素点。

光敏区的材料一般是硅（Si）或硒化铟（In-Se）。

2. 垂直传输区：垂直传输区通常由垂直移位寄存器（verticalshift register）和充电区（charge region）组成。

它负责将光敏区中产生的电荷信号传输到水平传输区。

3. 水平传输区：水平传输区由水平移位寄存器（horizontal shift register）和输出增益放大器（output amplifier）组成。

它负责将从垂直传输区传输过来的电荷信号进行处理和放大，并输出为模拟电压信号。

二、CCD传感器的工作原理光电效应是指当光照射到光敏区时，光子会激发光敏二极管中的电子，从而产生电荷。

这个电荷的大小与被照射到的光的强度成正比。

当光源的亮度不同，电荷也会有所不同。

电荷耦合效应是指通过垂直传输区和水平传输区中的电荷传输器件将光敏区产生的电荷信号逐个传递到输出端。

水平传输区一般通过周期性的时钟信号来驱动，分别将像素中的电荷逐行、逐列传输并输出。

三、CCD传感器的工作流程1.曝光：在曝光阶段，光线会照射到CCD芯片的光敏区，光敏区中的光敏二极管会将光信号转化为电荷信号，并在每个像素位置上存储下来。

CCD图像传感器的工作原理及应用1. CCD图像传感器简介CCD（Charge-Coupled Device）是一种光电器件，可以将光信号转换成电信号，并进行捕获和存储图像数据。

CCD图像传感器广泛应用于相机、摄像机、扫描仪和图像处理等领域。

2. CCD图像传感器的工作原理CCD图像传感器的工作原理基于光电效应和电荷耦合技术。

2.1 光电效应当光照射到CCD上时，光子将激发CCD芯片中的光敏元件产生电子-空穴对。

光电效应的强弱与光的强度成正比，光的能量越高，激发的电子-空穴对越多。

2.2 电荷耦合技术CCD图像传感器中对光电效应产生的电子进行耦合和传输的是电荷。

CCD芯片由一系列电荷传输区域组成，其中包括感光区、垂直传输区和水平传输区。

在感光区，电荷被积累，并且与光照的强度成正比。

然后，电荷被垂直传输区逐行传输到水平传输区。

在水平传输区，电荷被逐列传输到输出端，由模数转换器将其转换为数字信号。

3. CCD图像传感器的应用CCD图像传感器在许多领域中都有广泛的应用，下面列举了几个典型的应用领域。

3.1 摄影和摄像CCD图像传感器是数码相机和摄像机的核心部件。

它们能够捕捉细节丰富、高质量的图像和视频，成像效果较好。

3.2 扫描仪CCD图像传感器还被广泛用于扫描仪，用于将纸质文件和照片转换为数字形式。

CCD的高分辨率和色彩还原能力使其成为扫描仪最佳的图像采集技术之一。

3.3 星光相机CCD图像传感器在天文学中也有重要应用。

由于其高灵敏度和低噪声性能，CCD被广泛用于天文图像的采集，尤其是星光相机。

星光相机能够捕捉到微弱的星光，从而探测远离地球的天体。

3.4 医学成像CCD图像传感器也被应用于医学成像领域。

例如，在X射线成像中，CCD传感器能够捕捉到X射线影像，用于医学诊断和治疗。

3.5 工业视觉CCD图像传感器在工业视觉应用中起着关键作用。

它们可以检测和测量产品中的缺陷、尺寸和形状，并用于自动化生产线上的质量控制。

CCD图像传感器的原理和应用1. 引言CCD (Charge-Coupled Device) 图像传感器是一种常用的光电转换器件，具有高灵敏度、低噪音等特点，广泛应用于数字摄像机、摄像监控、光学传感器等领域。

本文将介绍CCD图像传感器的原理和应用。

2. CCD图像传感器的原理CCD图像传感器是利用光电效应将光信号转换为电信号的器件。

其原理可分为以下几个步骤：2.1 光电转换光通过CCD图像传感器的光敏表面，激发光敏材料中的电子，形成光生载流子对。

光生载流子对的产生与光的能量和波长有关。

2.2 光电荷转移光敏表面形成的光生载流子对被电场作用下转移到表面下方的感光区域。

这一步骤是通过电场的调制将光电荷转移到后续电荷转移阶段。

2.3 电荷积分光电荷在感光区域累积，其数量与光照强度成正比。

该阶段称为电荷积分。

2.4 电荷读出通过移动电荷或光电荷势阱的方式，将电荷沿电荷传输路径传输到输出节点。

最后，电荷通过放大电路放大为电压信号。

3. CCD图像传感器的应用3.1 数字摄像机CCD图像传感器是数字摄像机中的核心部件。

它能够将光信号转换为电信号，并通过后续的编码和压缩处理产生数字图像，实现高质量的图像捕捉和录制。

3.2 摄像监控CCD图像传感器在摄像监控领域广泛应用。

它可以实时拍摄监控区域的图像，并将图像通过监控器或网络传输到监控中心。

CCD图像传感器的高灵敏度和低噪音特性，使得摄像监控系统能够在低光照条件下获取清晰的图像。

3.3 光学传感器光学传感器是利用CCD图像传感器感知环境中的光照强度和光照分布的设备。

光学传感器可以用于测量光线强度、测距、物体识别等应用。

通过对CCD图像传感器输出图像的处理，可以获取物体的形状、颜色和光照分布等信息。

3.4 科学研究CCD图像传感器在科学研究领域也得到广泛应用。

例如，在天文学中，CCD图像传感器可以用于拍摄星系、星云等天体图像。

在生物医学领域，CCD图像传感器可以用于显微镜图像的采集和分析。

图像传感器的分类及原理
图像传感器的分类及原理主要有:
1. CCD图像传感器:利用电荷耦合元件的光电转换效应,将光信号转换为电荷,经过传输、放大后输出电压信号。

2. CMOS图像传感器:使用互补式金属氧化物半导体技术,在每个像素进行光电转换,支持列并行AD转换,易于集成。

3. 电荷积聚图像传感器:利用电荷积聚使感光电容上电荷随光强变化,经扫描读取电荷量实现图像采集。

4. 飞行时间图像传感器:测量光子从发射到达感光探测器的飞行时间,重建光强分布图像。

5. 积分传感器:光导导体积分光强变化而导通,读取导通时间得到光强信号。

6. 串行图像传感器:探测器沿一维或二维序列转换光信号为电信号,经数字化处理还原图像。

7. 事件驱动传感器:仅对出现的像素变化产生输出,避免冗余数据传输出高动态范围。

8. 压电传感器:基于压电效应将光信号变为电信号,响应速度快。

9. 薄膜图像传感器:使用非晶硅构建图像检测层,大面积成像和集成。

10. 量子点传感器:使用量子点材料高效吸收光子,进行光电转换。

CCD简介CCD的加工工艺有两种，一种是TTL工艺，一种是CMOS工艺，前者是毫安级的耗电量，而后者是微安级的耗电量。

TTL工艺下的CCD成像质量要优于CMOS工艺下的CCD。

CCD广泛用于工业，医疗、民用产品。

CCD功能特性CCD图像传感器可直接将光学信号转换为模拟电流信号,电流信号经过放大和模数转换,实现图像的获取、存储、传输、处理和复现。

其显著特点是：1.体积小重量轻；2.功耗小，工作电压低，抗冲击与震动，性能稳定，寿命长；3.灵敏度高，噪声低，动态范围大；4.响应速度快，有自扫描功能，图像畸变小，无残像；5.应用超大规模集成电路工艺技术生产，像素集成度高，尺寸精确，商品化生产成本低。

因此，许多采用光学方法测量外径的仪器，把CCD器件作为光电接收器。

CCD工作原理CCD从功能上可分为线阵CCD和面阵CCD两大类。

线阵CCD通常将CCD内部电极分成数组，每组称为一相，并施加同样的时钟脉冲。

所需相数由CCD 芯片内部结构决定，结构相异的CCD可满足不同场合的使用要求。

线阵CCD 有单沟道和双沟道之分，其光敏区是MOS电容或光敏二极管结构，生产工艺相对较简单。

它由光敏区阵列与移位寄存器扫描电路组成，特点是处理信息速度快，外围电路简单，易实现实时控制，但获取信息量小，不能处理复杂的图像(线阵CCD如右图所示)。

面阵CCD的结构要复杂得多，它由很多光敏区排列成一个方阵，并以一定的形式连接成一个器件，获取信息量大，能处理复杂的图像。

CCD的应用四十年来，CCD器件及其应用技术的研究取得了惊人的进展，特别是在图像传感和非接触测量领域的发展更为迅速。

随着CCD技术和理论的不断发展，CCD技术应用的广度与深度必将越来越大。

CCD是使用一种高感光度的半导体材料集成，它能够根据照射在其面上的光线产生相应的电荷信号，在通过模数转换器芯片转换成“0”或“1”的数字信号，这种数字信号经过压缩和程序排列后，可由闪速存储器或硬盘卡保存即收光信号转换成计算机能识别的电子图像信号，可对被测物体进行准确的测量、分析。

CCD图像传感器的特性一般包括光谱特性、分辨率、暗电流、灵敏度和动态范围等。

1、光谱特性CCD图像传感器具有很宽的感光光谱范围，其感光光谱可延伸至红外区域，利用此特性，可以在夜间无可见光照明的情况下，用辅助红外光源照明，也能使CCD图像传感器清晰地成像。

光波的波长范围从几纳米到1 mm，即10-9 ~10-3m，而人眼的感光范围只在0.38~0.78 μm的范围。

CCD器件的光谱响应范围宽于人眼的视觉范围，一般在0.2~1.1µm的波长范围内。

特种材料的红外CCD 的波长响应可扩展到几微米，即CCD 的光谱响应范围从远紫外，近紫外，可见光到近红外区，甚至到中红外区。

2、分辨率分辨率是CCD的最重要的特性，一般用器件的MTF（Modulation Transfer Function）即调制转移函数来表示。

需要说明的是，CCD芯片的分辨率与后面提到的CCD摄像机的分辨率的定义是不同的。

3、暗电流暗电流产生的主要原因在于CCD器件本身的缺陷，而且这种器件本身还使得暗电流的产生也不均匀；暗电流限制了器件的灵敏度和动态范围；暗电流的大小与温度的关系极为密切，温度每降低100C，暗电流约减少一半。

4、灵敏度和动态范围CCD的灵敏度一般用最低照度表示，所谓灵敏度高就是要求在很低的照度下也能输出较为清晰（轮廓）的图像。

动态范围是势阱中可存储的最大电荷量和噪声决定的最小电荷量之比。

CCD势阱中可容纳的最大信号电荷量取决于CCD电极面积及器件结构，时钟驱动方式及驱动脉冲电压的幅度等因素。

5、弥散现象（Blooming)由于CCD势阱对光信号电荷的收容能力有一定的限度，所以，当高照度光局部地照射CCD单元时，电荷量将从势阱溢出，并流入邻近势阱，光产生的图像就会失真，这就是弥散现象。

6、噪声CCD的噪声源主要有以下几种：电荷注入器件产生的噪声;电荷转移时,电荷量波动产生的噪声;电荷读出时的噪声。

什么是CCD传感器？CCD的原理是什么？[导读]CCD图像传感器是一种新型半导体器件一电荷祸合器件，是一种MOS集成电路。

它作为一种新型的光电转换型传感器，不但具有体积小、重量轻、功耗小、工作电压低和抗烧毁等优点，而且在分辨率、动态范围、灵敏度、实时传输和自扫描等方面的优越性，也是其他摄像器件无法比拟的。

目前，CCD图像传感器不论在文件复印、传真、零件尺寸的自动测量和文字识别、交通监控等民用领域，还是在空间遥感遥测、水下扫描摄像、图像跟踪制导等军事系统中都发挥着重要作用。

近年来又向图像识别和在线精密检测方面发展。

CCD图像传感器是一种新型半导体器件一电荷祸合器件，是一种MOS集成电路。

它作为一种新型的光电转换型传感器，不但具有体积小、重量轻、功耗小、工作电压低和抗烧毁等优点，而且在分辨率、动态范围、灵敏度、实时传输和自扫描等方面的优越性，也是其他摄像器件无法比拟的。

目前，CCD图像传感器不论在文件复印、传真、零件尺寸的自动测量和文字识别、交通监控等民用领域，还是在空间遥感遥测、水下扫描摄像、图像跟踪制导等军事系统中都发挥着重要作用。

近年来又向图像识别和在线精密检测方面发展。

一个完整的CCD器件由光敏单元、转移栅、移位寄存器及一些辅助输入、输出电路组成。

CCD(电荷祸合器件)是一种MOS集成器件，是美国贝尔实验室的W.S. Boyle和G.E. Smith在1970年3月的电气电子工程师协会(TEEE)国际会议上首次发表的。

它的基本功能是电荷的转移和电荷的存储。

CCD技术不仅可以制造大容量存储器，还可以使模拟延迟和摄像技术纳入半导体电子轨道。

所以，CCD 一经问世就引起了世界各国的重视。

首先应用在摄像、模拟延迟和大容量存储等三大技术领域。

ccd传感器是数码相机、数码摄像机等器材的核心部件之一，它主要用来将光信号转化为电信号，从而完成数字图像的输入。

ccd传感器是由正负偏压交替分布的大量寄生结场效应管构成的，基本原理就是光子击打ccd芯片时，会产生电荷，ccd控制电路通过对其进行放电，并将其电荷值进行积累，从而产生输出电流，经过数码信号放大电路后，就能将其转换为数码信号，成为数字图像。
