如何判读地球太阳光照图太阳光照图表示太阳光照射地球表面情况图，它可以在经纬网上绘制，也可在地球公转图上绘制，判读综合性强、跨度大，是高中地理第一单元知识重点，也是高考必考内容之一。

地球光照图有三种形式：极视图、侧视图、变式图，在各种图形上判断日期的方法是观察各条纬线昼夜长短的状况和极昼极夜的范围。

一、极地投影图的判读1、根据地球自转确定南北极地球自转是自西向东，在北极上空俯视为逆时针方向，而在南极上空俯视为顺时针方向，所以图1、图2是以北极为中心的投影图，图3、图4是以南极为中心的投影图。

2、根据晨昏线与极圈相切情况确定节气若晨昏线与北极圈相切且北极圈为极昼（如图1），或者晨昏线与南极圈相切且南极圈内为极夜（如图4），则为6月22日即北半球夏至日；若晨昏线与北极圈相切且北极圈内为极夜（如图2），或者晨昏线与南极圈相切且南极圈内为极昼（如图3），则为12月22日即北半球冬至日；若晨昏线与经线重合（如图5），全球昼夜平分，这时是3月21日或9月23日，即北半球春分或秋分日，南半球节气与北半球相反。

3、根据地球自转确定东西经度图1、图2地球逆时针方向旋转，图3、图4、图5地球顺时针方向旋转，根据自转箭头指东原则，以0°经线为基准，顺地球自转方向增大为东经度，反之为西经度（如图中FB为东经度，EA为西经度）。

经线指示南北方向，同一经线上的两点，呈正南正北方向，在北极为中心的投影图上，沿任意经线向中心走都是北方，反之是南方。

纬线指示东西方向，同一纬线上的两点呈正东正西方向，顺地球自转方向为正东，反之为正西（如图1-5中的C点、D点，D点位于C 点的正东方向）。

4、找太阳直射点的位置太阳直射点的纬度位置可根据日期来确定，冬至日太阳直射南回归线即23°26′S（如图2、图3），夏至日太阳直射北回归线即23°26′N（如图1、图4），春秋二分太阳直射赤道即0°（如图5）。

日照图按投影面的不同可分为三类，侧视图、俯视图和变式图。

侧视图俯视图变式图第一步先判读南北半球第二步判读晨昏线。

根据地球自传方向，由昼进入夜的是昏线，由夜进入昼的是晨线第三步判读：根据两极地区的日照情况判断日期或直射点的纬度。

依据是1．北极圈内出现极昼，南极圈出现极夜，6月22日，太阳直射北回归线；2．北极圈内出现极夜，南极圈出现极昼，12月22日，太阳直射南回归线；3．全球各地昼夜平分（晨昏线与经线重合），3月21日或9月23日，太阳直射赤道。

第四步判读确定地方时。

判断依据：首先从晨昏线与赤道的交点入手。

晨线与赤道相交的点及这个点所在经线为地方时6时，昏线与赤道相交的点及这个点所在经线为18时。

第五步判读确定直射点经度或判断时间。

依据是昼半球（白天）的中间经线为太阳直射经线，时间为12时。

夜半球的中间经线的时间为24时或者0时地球是一个不透明、不发光的球体，平行的太阳光线只能照亮地球的一半，从而产生了昼夜半球，昼夜半球的分界线是晨昏线。

晨昏线的特点是：一是始终与太阳光线垂直，二是始终平分赤道，即通过地心。

1、晨昏线的判读一是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，反之是晨线。

2、判定太阳直射点的经纬度位置太阳直射点的经度在日照图上是平分昼半球的经线所在的经度。

如图一、图二、图三中，太阳直射点经度均为150˚E，图四中，晨昏圈与经线圈重合，太阳直射点的纬度为0˚ (赤道)。

图二、图五中，晨昏圈与极圈相切，且北极圈内为受光半球，南极圈内为背光半球，即太阳直射23˚26'N(北回归线)。

图三、图六中，晨昏线与极圈相切，且北极圈内为背光半球，南极圈内为受光半球·，即太阳直射在23˚26'S(南回归线)。

3、判定某地地方时一是晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上的地方时为18时。

图一中，AB为晨线，60˚E上的地方时为6时，晨线背面对应的是昏线，则与60˚E正相对的120˚W上的地方时为18时。

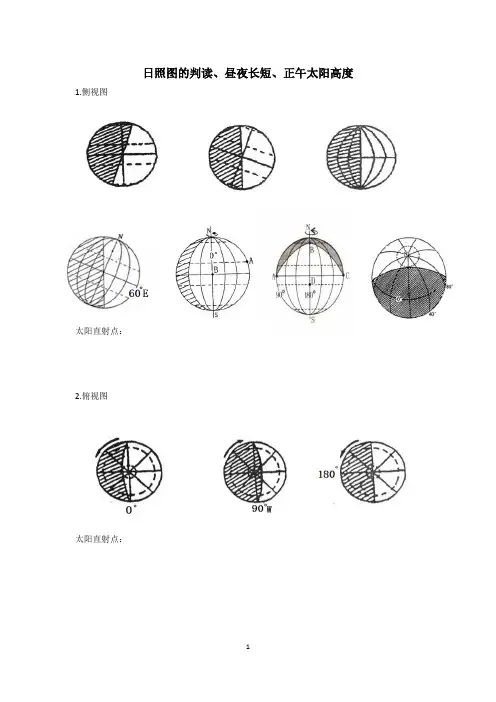

日照图的判读、昼夜长短、正午太阳高度1.侧视图太阳直射点：2.俯视图太阳直射点：3.光照图局部图4.光照图展开图学会以下几点1.太阳直射点的判断方法：2.昼长和夜长的判断方法：（数或算均要注意：）计算：某点日出时刻为该点所在纬线与晨线交点所在经线的地方时同一纬线各点日出的地方时刻相同夜长的一半为日出时间赤道与晨线的交点地方时为：昏线与赤道的交点地方时为：平分昼半球的经线的地方时：平分夜半球的经线的地方时：3.日期的范围:日期分界线有两条：新的一天的范围是：4.正午太阳高度的计算与实际应用:计算公式：（1）确定房屋的朝向：为了获得最充足的太阳光照，各地房屋的朝向与正午太阳所在的位置有关。

北回归线以北的地区，正午时太阳位于南方，房屋朝向南方；南回归线以南的地区，正午时太阳位于北方，房屋朝向北方。

（2）确定日期、日影长短及方向：太阳直射点上，物体的影子缩短为零；正午太阳高度越大，日影越短；正午太阳高度越小，日影越长。

正午是一天中日影最短的时刻。

日影永远朝向背离太阳的方向，如北回归线以北地区，正午日影永远朝向北方；南回归线以南地区，正午日影永远朝向南方；南、北回归线之间的地区，正午日影则有南、北朝向的变化。

（3）确定楼距、楼高：为了更好地保持各层楼都有良好的采光，楼与楼之间应当保持适当距离。

以我国为例，见图甲，南楼高度为h，该地冬至日正午太阳高度为H，则最小楼间距L为：L＝hcotH。

（4）太阳能热水器的倾角调整：为了更好地利用太阳能，应不断地调整太阳能热水器与楼顶平面之间的倾角，使太阳光与受热板之间成直角。

其倾角和正午太阳高度角的关系为α＋h＝90°(如图乙)。

规律总结：1．太阳直射点移动与昼夜长短，日出、日落的关系(1)太阳直射哪个半球，哪个半球就昼长夜短，纬度越高昼越长。

(2)太阳直射点向哪个方向移动，哪个半球就昼变长夜变短。

(3)太阳直射点的纬度越高，地球上各地昼夜相差幅度就越大，出现极昼极夜范围就越大。

日照图判读的技巧分析安徽马鞍山卢大亮日照图主要的构成要素包括：一是点：太阳直射点、晨昏线与纬线相切的某点、晨昏线与赤道的交点等；二是线：经纬线、晨昏线、太阳光线、零点线、国际日期变更线等；三是面：夜半球和昼半球。

日照图有两种主要状态：一是静态图：反映地球某一特定时间世界各地的时间状况；二是动态图：包括由于地球自转而导致的地方时和日期的更替以及由于地球公转而导致的季节更替。

一、日照图上的信息1. 日照图上的时间信息：①地方时和区时：昼半球的中央经线为12时，夜半球的中央经线为24时（或0时）；晨线与赤道的交点为6时，昏线与赤道的交点为18时。

②日期：包括根据国际日期变更线（定线）、0点线或24点线（动线）判断“新的一天”与“旧的一天”，以及夏至、冬至、春分、秋分等特殊日期的判定。

③季节：可以根据太阳直射点的纬度、太阳高度角、昼夜长短情况、地球在公转轨道上的位置等判断该半球的季节。

2. 日照图上的空间信息：某些地理现象既有明显的时间性，又有明显的空间性，所以地理现象是地理时空问题的结合点。

地理时间计算与地理现象的联系，鲜明地体现了地理学科的综合性特征，因此也成为高考时空题中经常涉及的问题。

在高考地理复习中，应该从“时间”和“空间”两个方面把握各种地理现象，才能熟练地进行“时空转换”，真正提高复习效率。

如太阳直射点的南北移动、正午太阳高度角的空间分布与季节变化、昼夜长短的空间分布与季节变化等。

例1. 下图所示范围为昼半球，其中A点（78°N，12°E）位于我国新建的北极科考站黄河站附近，B 点与A点处于同一经线圈上，此时正值北极科考的好季节，读图回答（1）~（2）题：（1）图示时刻北京时间为（）A. 7时12分B. 7时C. 19时12分D. 19时（2）下列关于此时现象的叙述，正确的是（）A. 太阳直射点将向北移B. 为长江流域早稻播种季节C. 地球公转速度变快D. 直布罗陀表层海水向西流解析：（1）本题的情境很简单，是通过日照图来考查具体的地理知识的，但本题没有空间立体图，给出的是平面图，所以我们首先要将立体的图分析出来（如下图）。

一、概述长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。

日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。

因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。

SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。

它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。

二、功能框图三、主要功能1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。

选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。

2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。

可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。

3、主客体范围：根据设置的计算规则，确定合理的分析范围。

4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。

5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。

6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。

7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。

8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。

可快速对建筑轮廓线进行日照时间计算或验算。

不同的分析线可以设置不同的受影面高度，并一次分析完成。

高中地理：日照图判读技巧日照图主要的构成要素包括：一是点：太阳直射点、晨昏线与纬线相切的某点、晨昏线与赤道的交点等；二是线：经纬线、晨昏线、太阳光线、零点线、国际日期变更线等；三是面：夜半球和昼半球。

日照图有两种主要状态：一是静态图：反映地球某一特定时间世界各地的时间状况；二是动态图：包括由于地球自转而导致的地方时和日期的更替以及由于地球公转而导致的季节更替。

一、日照图上的信息1. 日照图上的时间信息：①地方时和区时：昼半球的中央经线为12时，夜半球的中央经线为24时（或0时）；晨线与赤道的交点为6时，昏线与赤道的交点为18时。

②日期：包括根据国际日期变更线（定线）、0点线或24点线（动线）判断“新的一天”与“旧的一天”，以及夏至、冬至、春分、秋分等特殊日期的判定。

③季节：可以根据太阳直射点的纬度、太阳高度角、昼夜长短情况、地球在公转轨道上的位置等判断该半球的季节。

2. 日照图上的空间信息：某些地理现象既有明显的时间性，又有明显的空间性，所以地理现象是地理时空问题的结合点。

地理时间计算与地理现象的联系，鲜明地体现了地理学科的综合性特征，因此也成为高考时空题中经常涉及的问题。

在高考地理复习中，应该从“时间”和“空间”两个方面把握各种地理现象，才能熟练地进行“时空转换”，真正提高复习效率。

如太阳直射点的南北移动、正午太阳高度角的空间分布与季节变化、昼夜长短的空间分布与季节变化等。

例1. 下图所示范围为昼半球，其中A点（78°N，12°E）位于我国新建的北极科考站黄河站附近，B点与A点处于同一经线圈上，此时正值北极科考的好季节，读图回答（1）~（2）题：（1）图示时刻北京时间为（）A. 7时12分B. 7时C. 19时12分D. 19时（2）下列关于此时现象的叙述，正确的是（）A. 太阳直射点将向北移B. 为长江流域早稻播种季节C. 地球公转速度变快D. 直布罗陀表层海水向西流解析：（1）本题的情境很简单，是通过日照图来考查具体的地理知识的，但本题没有空间立体图，给出的是平面图，所以我们首先要将立体的图分析出来（如下图）。

高中地理：日照图判读的基本方法日照图是自然地理中的难点，它有多种表现形式，常见的有侧视图和俯视图（极视图）两种。

日照图判读的基本方法如下：1、确定晨昏线（1）明确图中线（圈）的含义及晨昏线的画法：侧视图：大圆为经线圈，横直径为赤道，晨昏线为直线，与太阳光线垂直且平分赤道，二分日过南北极点，二至日与南北极圈相切。

俯视图：中心为极点，外圆为赤道，半径为经线，晨昏线在二分日为过极点（圆心）的直线，与太阳光线垂直，平分圆（与经线重合），二至日为弧线与南北极圈相切。

（2）确定晨线和昏线：顺着地球自转的方向，由昼进入夜的分界线为昏线，由夜进入昼的分界线为晨线。

2、确定南北半球或南北极①侧视图，通常是上北下南（特例除外）。

②从自转方向上看，逆时针自转为北半球，顺时针自转为南半球。

③从经度数排列上看，自转方向与东经度数由小到大（或西经度数由大到小）的排列方向相同。

3、季节或日期的确定①利用北半球的昼夜长短情况来判定：北半球昼长夜短或北极地区是极昼，则是北半球的夏半年；反之则为冬半年。

②利用太阳直射点的位置确定。

4、确定太阳直射点的地理坐标①太阳直射经线的确定：A. 地方时12时的经线。

B. 平分昼半球的经线（侧视图即为大圆面向太阳光线的那一半）。

C. 根据已知某经线的时间来计算。

D. 直立物体影长为零的地区所在的经线。

②直射纬线的确定：A. 利用极昼、极夜的范围计算（晨昏线与经线重合，则为二分日，太阳直射赤道；晨昏线与经线相切，北极圈以内出现极昼，为北半球夏至日，太阳直射北回归线；北极圈以内出现极夜，为北半球冬至日，太阳直射南回归线）。

B. 直立物体影长为零的地区所在的纬线。

C. 利用晨昏线相切的纬度计算：直射纬度＝90°－相切纬度（北半球昼长则直射北半球）。

D. 利用某地的正午太阳高度计算。

5、时间的确定①晨昏线与赤道的交点时间：晨线与赤道交点所在经线的地方时是6时，昏线与赤道交点所在经线的地方时是18时。

日照图的形式及判读要点一、 日照图的基本形式及其变式日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

按投影情况的不同可分为正侧视图、斜侧视图、极地俯视图和矩形投影图。

（一） 正侧视图：变换角度的常见形式见图1（①是地轴右倾66°34′时的正侧视图，②是把地轴画成不倾斜时的正侧视图，③是地轴左倾66°34′时的正侧视图）、昼夜范围情况变化的常见形式见图2（①是春、秋分日夜半球的正侧视图，②是春、秋分日昼夜半球不相等时的正侧视图，③是夏至日时显示昼夜半球不相等时的正侧视图）、选取局部的常见形式见图3（①为南北半球以某一经线为轴东西扭转的侧视复合图，②为沿某一经线圈切开南北翻转的侧视复合图。

）斜侧视图也可以看作是介于正侧视图与极地俯视图之间的过渡形式，常见形式见图4（①是北极附近的斜侧视图，②是南极附近的斜侧视图）（二） 极地俯视图的常见及其局部形式见图5（①为以北极为中心的北半球俯视图，②为以南极为中心的南半球局部地区俯视图，③为沿赤道切开南北翻转而成的极点俯视复合图，④为沿某一经线圈切开再扭转而成的极点俯视复合图）（四）矩形图的常见及其局部形式见图6（ ①为夏至日全球矩形日照图，②为冬至日东半球矩形日照图，③为夏至日地球局部地区日照图 ）二、 日照图的判读要点1．判断晨昏线。

晨昏线是昼半球和夜半球的分界线，它始终平分赤道，并总是和太阳光线垂直。

一方面可以根据地球自转方向来区分晨线和昏线。

在该线上找一点，随着地球的自转，若该点从夜半球进入昼半球是晨线，若该点从昼半球进入夜半球是昏线（读者可思考第一部分图中的晨线和昏线）。

在正侧视图上如太阳光线在右侧，则图中显示的是晨线，如太阳光线在左侧，则图中显示的是昏线，其他全球性光照示意图上都既有晨线又有昏线。

另一方面可以利用地方时判断晨线和昏线。

因为赤道全年昼夜等长，所以从地方时看，都是6点日出，18点日落。

若晨昏线与赤道交点的地方时为6点，则为晨线；若为18点，则为昏线。
