日照分析图解

一、概述长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。

日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。

因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。

SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。

它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。

二、功能框图三、主要功能1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。

选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。

2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。

可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。

3、主客体范围：根据设置的计算规则，确定合理的分析范围。

4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。

5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。

6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。

7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。

8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。

可快速对建筑轮廓线进行日照时间计算或验算。

不同的分析线可以设置不同的受影面高度，并一次分析完成。

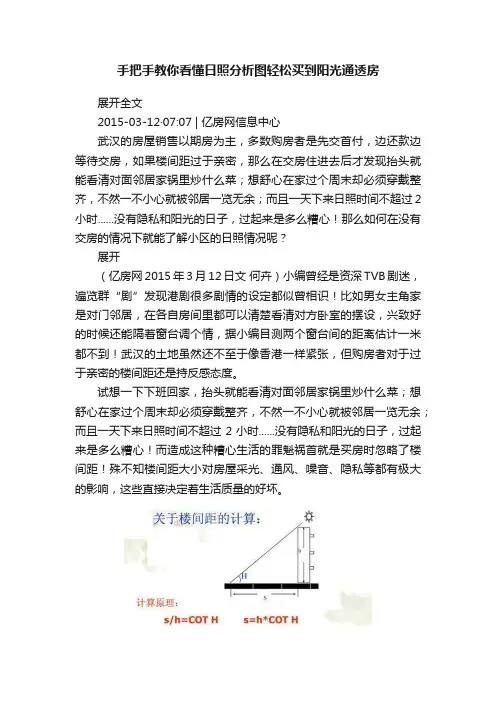

手把手教你看懂日照分析图轻松买到阳光通透房展开全文2015-03-12·07:07 | 亿房网信息中心武汉的房屋销售以期房为主，多数购房者是先交首付，边还款边等待交房，如果楼间距过于亲密，那么在交房住进去后才发现抬头就能看清对面邻居家锅里炒什么菜；想舒心在家过个周末却必须穿戴整齐，不然一不小心就被邻居一览无余；而且一天下来日照时间不超过2小时......没有隐私和阳光的日子，过起来是多么糟心！那么如何在没有交房的情况下就能了解小区的日照情况呢？展开（亿房网2015年3月12日文何卉）小编曾经是资深TVB剧迷，遍览群“剧”发现港剧很多剧情的设定都似曾相识！比如男女主角家是对门邻居，在各自房间里都可以清楚看清对方卧室的摆设，兴致好的时候还能隔着窗台调个情，据小编目测两个窗台间的距离估计一米都不到！武汉的土地虽然还不至于像香港一样紧张，但购房者对于过于亲密的楼间距还是持反感态度。

试想一下下班回家，抬头就能看清对面邻居家锅里炒什么菜；想舒心在家过个周末却必须穿戴整齐，不然一不小心就被邻居一览无余；而且一天下来日照时间不超过2小时......没有隐私和阳光的日子，过起来是多么糟心！而造成这种糟心生活的罪魁祸首就是买房时忽略了楼间距！殊不知楼间距大小对房屋采光、通风、噪音、隐私等都有极大的影响，这些直接决定着生活质量的好坏。

楼间距不达标如同生活在“集体宿舍”“虽然坐北朝南，开窗却几乎感受不到自然风，到冬天更惨，不开灯简直走路都会撞着家具。

”璇姐跟小编吐槽。

璇姐2013年在武昌买下一套2楼93平米左右的房子，去年交房装修后住进去没多久，就发现“通风采光”都有问题，原因就在于楼间距太小，“更要命的是，对面楼的邻居家大声的对话、锅碗瓢盆都能传到我们家，抬眼就能看到彼此，非常的尴尬！拉上窗帘是有了隐私，可采光通风又有影响”。

璇姐后悔不已，当时就是着急买新房入住，价格合适就拍板了，根本没有时间考察日照采光通风这些细节。

日照图按投影面的不同可分为三类，侧视图、俯视图和变式图。

侧视图俯视图变式图第一步先判读南北半球第二步判读晨昏线。

根据地球自传方向，由昼进入夜的是昏线，由夜进入昼的是晨线第三步判读：根据两极地区的日照情况判断日期或直射点的纬度。

依据是1．北极圈内出现极昼，南极圈出现极夜，6月22日，太阳直射北回归线；2．北极圈内出现极夜，南极圈出现极昼，12月22日，太阳直射南回归线；3．全球各地昼夜平分（晨昏线与经线重合），3月21日或9月23日，太阳直射赤道。

第四步判读确定地方时。

判断依据：首先从晨昏线与赤道的交点入手。

晨线与赤道相交的点及这个点所在经线为地方时6时，昏线与赤道相交的点及这个点所在经线为18时。

第五步判读确定直射点经度或判断时间。

依据是昼半球（白天）的中间经线为太阳直射经线，时间为12时。

夜半球的中间经线的时间为24时或者0时地球是一个不透明、不发光的球体，平行的太阳光线只能照亮地球的一半，从而产生了昼夜半球，昼夜半球的分界线是晨昏线。

晨昏线的特点是：一是始终与太阳光线垂直，二是始终平分赤道，即通过地心。

1、晨昏线的判读一是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，反之是晨线。

2、判定太阳直射点的经纬度位置太阳直射点的经度在日照图上是平分昼半球的经线所在的经度。

如图一、图二、图三中，太阳直射点经度均为150˚E，图四中，晨昏圈与经线圈重合，太阳直射点的纬度为0˚ (赤道)。

图二、图五中，晨昏圈与极圈相切，且北极圈内为受光半球，南极圈内为背光半球，即太阳直射23˚26'N(北回归线)。

图三、图六中，晨昏线与极圈相切，且北极圈内为背光半球，南极圈内为受光半球·，即太阳直射在23˚26'S(南回归线)。

3、判定某地地方时一是晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上的地方时为18时。

图一中，AB为晨线，60˚E上的地方时为6时，晨线背面对应的是昏线，则与60˚E正相对的120˚W上的地方时为18时。

一、概述长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。

日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。

因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。

SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。

它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。

二、功能框图三、主要功能1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。

选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。

2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。

可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。

3、主客体范围：根据设置的计算规则，确定合理的分析范围。

4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。

5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。

6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。

7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。

8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。

可快速对建筑轮廓线进行日照时间计算或验算。

不同的分析线可以设置不同的受影面高度，并一次分析完成。

日照分析图解Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、概述长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。

日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。

因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。

SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。

它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。

二、功能框图三、主要功能1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。

选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。

2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。

可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。

3、主客体范围：根据设置的计算规则，确定合理的分析范围。

4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。

5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。

6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。

7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。

8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。

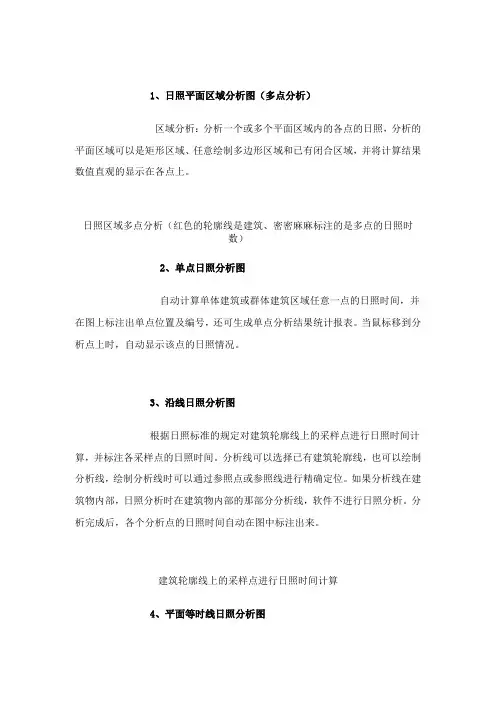

1、日照平面区域分析图（多点分析）区域分析：分析一个或多个平面区域内的各点的日照，分析的平面区域可以是矩形区域、任意绘制多边形区域和已有闭合区域，并将计算结果数值直观的显示在各点上。

日照区域多点分析（红色的轮廓线是建筑、密密麻麻标注的是多点的日照时数）2、单点日照分析图自动计算单体建筑或群体建筑区域任意一点的日照时间，并在图上标注出单点位置及编号，还可生成单点分析结果统计报表。

当鼠标移到分析点上时，自动显示该点的日照情况。

3、沿线日照分析图根据日照标准的规定对建筑轮廓线上的采样点进行日照时间计算，并标注各采样点的日照时间。

分析线可以选择已有建筑轮廓线，也可以绘制分析线，绘制分析线时可以通过参照点或参照线进行精确定位。

如果分析线在建筑物内部，日照分析时在建筑物内部的那部分分析线，软件不进行日照分析。

分析完成后，各个分析点的日照时间自动在图中标注出来。

建筑轮廓线上的采样点进行日照时间计算4、平面等时线日照分析图在建筑群区域范围内平面上绘制出日照时间相等的连线。

5、建筑物表面日照分析（建筑墙立面日照分析图）建筑物表面、墙面区域日照分析图建筑物墙立面区域日照分析6、建筑窗户多点日照分析图7、方案调整-日照圆锥面分析图日照圆锥面分析功能：太阳光线对指定分析点全天运行的圆锥轨迹，能集中反映出该点的日照情况，快速判定遮挡源，便于日照方案调整；在日照圆锥面上，品红色线区域为遮挡区域，黄色线区域为阳光通道区域，可直观的观察日照和遮挡的时刻和时间段；日照分析圆锥面（一）日照分析圆锥面（二）8、窗户日照对比分析-窗日照对比立面图在拟建建筑位置和高度已经确定的情况下，分析现有建筑上的窗户在拟建建筑建设前和建设后的日照对比情况，分析结果可汇总为直观的表格，供规划主管部门审批。

建筑分为现有和拟建两类，可以在编辑框中直接输入建筑编号，也可以选择建筑。

当输入多幢建筑编号时，中间用分号隔开。

对比分析结果可以绘制成表格形式，也可以直接导出为Word格式。

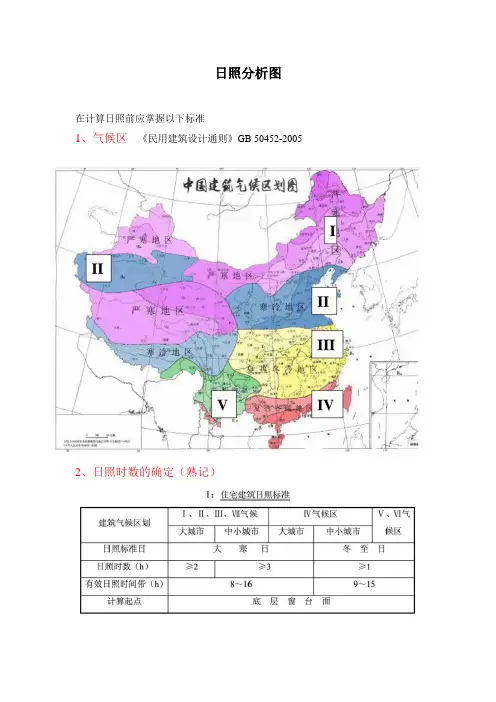

日照分析图在计算日照前应掌握以下标准1、气候区《民用建筑设计通则》GB 50452-20052、日照时数的确定（熟记）3、计算日冬至日——12.22大寒日——1.204、哪些建筑要计算日照计算日照不计算日照●高层，小高层住宅●低层，多层，（有些地方不要求计算）●特殊公建——“老弱病残”——老年人公寓，托儿所，幼儿园，●小学，中学，医院病房，残疾人公寓●酒店式公寓●低层住宅多层（因地方而异）●办公商业等公共建筑5、窗台高度不带底层商业带底层商业H=室内外高差+900 H=室内外高差+商业部分层高+900 6、分析步骤：1、整理用日照软件（次处为鸿业日照）打开总平面图，把总图调整为正南北方向，保留项目规划建筑外轮廓线，周围建筑外轮廓线，用地红线，指北针，比例尺，图框，其他的删除，清理图层。

合并建筑轮廓线，使轮廓线闭合。

2、基础参数设置以南昌市住宅建筑为例，点击设置——系统参数，设置如图再点击设置——日照标准，如图不同地区及不同建筑类型设置不同的标准。

3、实体建模点击实体建模——转为建筑，将所有建筑轮廓线选中。

点击实体建模——建筑高度，输入每栋建筑的高度，一般基准标高为0再点击实体建模——高度标注，标注每栋建筑的高度。

4、日照分析点击点面分析——沿面分析，选择日照标准，如图根据提示选择遮挡物，全选，根据提示选择设置高度。

以下情况需分别计算：1)带底层商业的或室内外高差不同的，窗台高度不同；2)幼儿园、小学等特殊共建；3)日照时间要求不同的设置完高度后，回车，再根据提示选择要分析的面即可。

5、加图例、图名。
