安徽省锦瑞汽车部件有限公司1.目的制定此标准是为了细化工装（检具）验收过程，为了进一步规范公司工装的开发及使用管理，确保工装在产品生产加工过程中保证产品质量的同时，能顺畅使用并满足使用寿命要求，特制订本标准。
2适用范围本标准适用于安徽锦瑞汽车部件有限公司所有产品在加工生产过程中，所使用的外购或外协来的工装，设备，检具等工艺装备验收阶段的参照标准及要求。
3.术语和定义3.1工装：企业制造产品时所用的模具、夹具、检具、辅具、量具、刀具等的总称，在本标准中特指工装、夹具、检具。
3.2外购工装：是指工装设计和制造均委外，我司只负责验收符合产品要求的合格工装。
3.3外协工装：是指自制工装的部分加工工序委外加工或由我司负责工装设计，委外单位根据图纸资料制造，我司根据设计资料验收的工装。
4、总体主要技术要求4.1公司所有的工装在设计、制作过程中必须遵守“保证产品质量，使用操作安全，维护检验方便”的原则，确保设计科学、使用方便、质量保证，从而提升品质和提高生产效率。
4.2为方便公司工装的使用及存放管理，要求所有新开发工装必须进行编号。
工装编号由专门负责编号人员，按要求制定编号；供应商应按相关技术要求在相应位置编号，要求美观大方、清晰易辨认。
编号规则参考公司物料编码规则程序文件；4.3工装设计3d数据及2D图纸经公司相关人员评审后，方能投入制造，供应商在制造过程中如有修改，必须及时通知我司相关人员。
4.4工装、夹具、检具制造完毕后，必须使用我司指定的产品进行试验调整、验证，保证调试产品符合技术要求，且要求工装结构性能可靠且质量稳定，操作安全、方便、经济、合理。
4.5外购的工装（设备）必须与图纸相符，验收完毕后，供应商应将完整、正确无误的图档传给我司存档，以便后续查询使用、更改。
供应商所提供的图档要求包含非标准件的零件详图。
5、夹具主要技术要求5.1振动焊接工装的使用寿命为10万台样件。
5.2夹具设计应充分考虑操作方便和安全可靠、维护修理方便，应保证焊接装卸方便，使焊接件处于最佳焊接位置，并应防止机构压手和松开打手。
模具检具验收流程模具和检具是制造业中常见的工具，在生产过程中起到关键作用。
为了确保模具和检具的质量和性能符合要求，需要进行验收。
下面是模具和检具验收的流程：一、准备工作：1.确定验收标准：根据模具和检具的设计和制造要求，确定验收标准，包括尺寸、精度、材料等方面的要求。
2.准备验收设备：根据模具和检具的特点，准备相应的测量设备和工具，如千分尺、坐标测量机、显微镜等。
二、外观检查：1.检查模具和检具的表面是否光洁，是否有明显的划痕或缺陷。
2.检查模具和检具的标识是否清晰，是否与实际情况相符。
三、尺寸检查：1.使用测量设备对模具和检具的尺寸进行测量，包括长度、宽度、高度等维度的测量。
2.检查测量结果是否符合设计要求，是否在允许的公差范围内。
3.检查模具和检具的配合尺寸是否符合要求，如孔与轴的配合尺寸、楔块与楔槽的配合尺寸等。
四、检测性能：1.对于模具，可以使用试模机或试模设备进行模具试模，检查模具的开关动作是否灵活、稳定，零件是否能够正确装配。
2.对于检具，可以使用待测件进行测量，检查检具的测量结果是否准确可靠。
五、材料分析：1.对模具和检具的材料进行化学成分和物理性能等方面的分析，确保材料的质量和性能满足要求。
2.对于特殊材料，还可以进行金相分析和显微组织观察。
六、记录和报告：1.将每个模具和检具的验收过程进行记录，包括验收项目、结果和结论等。
2.根据实际情况，编写模具和检具的验收报告，对验收结果进行总结分析。
七、验收决策：1.根据模具和检具的验收结果和分析报告，对每个模具和检具进行验收决策，判断是否合格。
2.合格的模具和检具可以进入正常使用，不合格的模具和检具需要进行修复或退回制造商。
八、后续处理：1.对于合格的模具和检具，需要进行定期的维护和保养，以确保其性能和寿命。
2.对于不合格的模具和检具，需要进行修复或更换，以满足生产需求。
总结：模具和检具的验收流程主要包括准备工作、外观检查、尺寸检查、检测性能、材料分析、记录和报告、验收决策和后续处理等步骤。
检具验收相关要求检具验收包括预验收和终验收，两次验收都要签认可报告，预验收只对检具精度进行确认，终验收认可包括检具的结构及检测功能认可、检具的几何精度认可和检具的重复性精度认可。
供应商负责提供检具的几何精度报告和重复性报告。
一.检具重复性检查原则：将一个零件在检具上放入且取出5次，每放零件一次，由工艺员根据以下标准最少选择5个点进行测量1.选取工艺卡上的部分点2.根据检具工艺基准，位置公差只能为1mm （除公差更小的以外，即IT ≤1）3.选取具有X 、Y 、Z 三方向特性的表面点4.分散在零件周围的点5.与支撑及定位装置最远的测量区域二. 重复性记录卡的编写测量值由工艺员输入重复性文档中（STR/EMB 使用的磁盘），通过它我们可以推算113b 卡上的重复性数值 重复性合格标准回顾（使用一个标准）16IT i ≤σ Avec :σ :每个点测量值标准偏差；i :测量点；IT :测量点公差带三.检具精度报告 1. 定位基准精度：每个定位支承块至少检测3个点，这些点的分布应具有代表性，每个点的法向矢量偏差不大于0.1mm 。
定位孔孔位偏差不大于0.1mm （即位置度φ0.1） 。
2. 检具的型面（包括检具上的型面检测样板）：每个点法向矢量偏差不大于0.153. 检具的轮廓：检具的轮廓公差依据所检零件轮廓公差的大小，应不大于0.20-0.25。
4. 销规销套的检测：包括导向部分和工作部分尺寸。
每个定位销及检测销导向部分直径公差按g6执行，工作部分尺寸相对于导向部分尺寸的同轴度及对称度不大于0.02。
每个定位销及检测销销套内径公差按H7执行。
对于带有导向装置的销套，还要对导向装置的方向进行检测。
直径在6-10mm 的孔H7公差为：0/+0.015；轴g6公差为：-0.005/-0.014。
5. 定位销定位部分尺寸为：孔的理论值-0.05 ±0.02；检测销检测部分尺寸为：孔理论值-孔的下偏差-孔的位置度公差 ±0.02。
检具设计制造验收标准检具的定义检具是一种对单一或总成部件的形状、尺寸的检测，评价产品质量的专用设备。
1.在生产现场为了利用检具检测对总成部件检测，要准确摆放好零部件在检具上的位置。
3.用肉眼、检查表、卡尺、百分表等对总成件的形状面、孔及周边检测。
3.检测销或者用肉眼对总成件孔及零件之间的链接位置进行检查，要保证调试阶段及SOP时总成件质量做出迅速判断。
3.总成件上的任何重要功能尺寸，都要在检具上体现，必须进行数值性检查。
如果不能通过检具准确得到车身坐标系坐标值的时候，将零件安放在检具上用三坐标测量仪检测。
3.检具利用三坐标检测时，所有的检具点（面）、定位孔（销）必须经过CAD数据切削加工。
3.检具和测量检具必须满足总成件产品及CAD数据参数的检测，还必须可以利用三坐标对检具进行校正和验证。
3.检具的使用寿命检具在正常的检测使用频次和维护保养情况下，检具在总成零部件生产周期内要保证耐久寿命。
检具设计制造标准要求1.自制件、外协件、内/外饰件检具编号与检具台账编号一样便于识别和区分。
2.检具图纸原则是1：1绘制。
3.设计图纸第一页必须包括检具说明书，说明书要有总成件状态和检具状态，材料明细表、版本号、设计变更、硬度、零件号、零件名称、注意事项等详细记录信息。
4.检具设计图纸必须经工程技术人员评审确认后，方可下发进行机械加工。
5.检具结构及功能方案要工程师和检具开发厂家共同协商编制后，在产品图的基础上进行检具式样书的编制。
此式样书会成为供应商的设计基础资料。
检具的3D设计1.以产品部门的最新数模为依据。
2.以技术部提供的检具规格书为依据。
3.产品安装在检具位置要与车身坐标一致。
4.为了操作方便和节省费用，可以将单件旋转±90º或±180º.5.单件和总成件一般使用一个定位基准（特殊另外）6.检具的基准面及检具夹紧一般按产品图纸坐标位置设置安装即可。
7.总成件和单件如果不以孔为基准，就要以面为基准，面尺寸要在产品图纸上有明确的规定。
1.0 目的通过制订《检具(测量支架)技术要求》，使检具(或测量支架)在规划、设计与制造、验收与使用时，能够遵循统一的技术标准和评价指标。
2.0 范围本技术要求适用于长春一汽富维江森自控汽车金属零部件有限公司。
3.0 责任长春一汽富维江森自控汽车金属零部件有限公司负责本技术要求的编制、维护、升级及分发等工作。
各零件供应商负责本技术要求在检具(测量支架)规划、设计、制造、验收和使用过程中的贯彻和执行。
4.0 程序4.检具设计要求4.1 设计概念A.开始设计前，应召开一个设计概念的预备会议。
如是零部件供应商的检具，应参加的主要人员为：供应商检具工程师、检具设计及制造方的代表和FFJC的计量兼测试工程师如果是给供给客户的总成检具，可以邀请：客户的产品工程师、客户的供应商管理工程师、客户代表或客户采购代表。
B.设计概念应包括详细的检具的草图和书面描述，以便能依此进行检具设计。
设计概念不必详细得如一个完成的设计，但应包括下列信息：1.被测零件与检具基座的位置关系。
最好使用装车位置，然而，其它位置可能更适应被测零件/量具的使用（即第一使用位置），如果相对装车位置有偏离，应以90°为增量进行偏转。
2.定位基准方案应与几何尺寸及公差图纸（GD&T）（行为公差）一致。
3.支撑被测零件的检具零件和装置。
4.建议的夹紧技术5.用于检测下列特性的检具零件和装置：∙关键产品特性∙特性线∙功能孔∙过去经常发生过程变差较大的区域6.所用的材料应依据检具的使用和环境，以确保在零件现行生产有效期内的功能性、重复性和再现性。
7.如适用，相配或邻近零件的轮廓外形或线条特性。
C. 设计概念应考虑操作者的人机工程学、被测零件的装和拆的容易度、三坐标检查和SPC的数据采集的可行性。
当检具用于全球性的整车项目时，应考虑操作者的习惯。
D. FFJC的计量兼测试工程师将依据关键特性清单和过程关键控制点来审核和批准在产品表面上选取控制点的X、Y、Z值或匹配的相对应的尺寸。
检具验收标准一．检具精度粗度＜Ra3.27目视孔位置度2粗糙度＜Ra1.68检具附件面差规±0.02止通规±0.02二．结构要求1.底板1.1底板上至少设置3个基准块，基准块需加不锈钢T型钢套和保护罩，并标明坐标原点、坐标方向及坐标原点与汽车坐标原点的相对坐标值；1.2检具基准块需设在底板四周三个角上并标有坐标值，不得直接设在底板上，检具的基准块按照左上、左下、右下位置进行设置，基准块中心距离检具底板边缘50mm，如图1和图2示：图1 基准分布示意图1 图2 基准分布示意图21.3上汽大众一级件检具必须设置两套测量基准，一套设置在底板四个角，如图3，由NC加工，另一套按1.1和1.2制作；图3 检具底板11.4底板上刻注车身坐标线及X、Y、Z坐标值，车身坐标线以X、Y、Z基准面为出发面,每隔100mm或50mm为一档进行刻注，如图3，划线深度和宽度均为0.5mm，刻线须涂红（客户对颜色有要求时按客户要求涂色），如客户对百格线有特殊要求，按客户要求制作；1.5检具铭牌按客户提供格式制作好用铆钉固定在底板上显眼的部位；1.6除客户要求外，检具重量≤40KG时底板两侧须安装金属把手，如图3，检具重量＞40KG时底板上须安装吊环或吊耳，如图4和图5，检具起吊时吊绳与检具本体不得存在干涉；图4 检具底板2 图5 检具底板32.模拟块、卡板2.1模拟块表面须刻上面差、间隙标准值并涂红（客户对颜色有要求时按客户要求涂色），如面差0mm，间隙3mm，如图6：图6 模拟块标识2.2两模拟块之间间隙不得大于2mm，如图7：图7 模拟块间距2.3产品拐角处的模拟块不得断开，须做成一体式，如图7所示；2.4可拆模拟块须刻上名称，在检具上设置保管盒，并在保管盒上或盒旁设有安装示意图；2.5两相连模拟块之间不得有明显面差；2.6模拟块与其它本体及产品之间不能存在干涉；2.7手持模拟块须刻上对应产品名称、图号及尺寸规格，除结构无法优化外，原则上重量≤3kg，手持模拟块必须设置保管箱；2.8每一卡板上都需刻上设计尺寸规格，卡板检测部位放电加工或切削加工后确保3mm的加工结果，如图8所示图8 卡板3.双开机构3.1双开机构开关须顺畅，力度合适，装件不得有松动，开关上须刻上“装件”和“取件”标识，如图9所示；图9 双开机构开关3.2机构定位面上须刻上基准标识并涂红（客户对颜色有要求时按客户要求涂色），两定位表面不得有明显面差，如图10蓝色面和红色的面不得有明显面差；图10 双开机构4.压紧机构4.1压紧力应能固定产品但不能使产品变形，接触点为橡胶制品或尼龙材料；4.2压紧机构压头必须垂直于产品受压点；4.3压紧顺序需在压紧夹或支架上表示；4.4压紧机构的设置需保证不影响产品的取放、测量及CMM测量；4.5压紧机构在工作时不得与检具本体及产品存在干涉；5.检测销、定位销5.1手柄部用双斜纹滚花加工或六角柱体，表面须刻上检测和定位部位规格值及检测和定位标识，如图11；图11 检测销示意图5.2为防止销子丢失用伸缩绳固定在本体上，使用伸缩绳不要有妨碍，且尽可能短；5.3销子插入应平顺，且无松动；5.4伸缩绳固定时，销子应能自由活动，不会影响销子转动；5.5为保证产品定位的稳定性，定位销必须完全贯穿产品，因此产品定位销定位部分长度H必须大于产品的厚度h，如图12所示；图126.附件6.1通止规、面差规、百分表等附件须整齐放置在底板上；6.2当检具重量≥35kg或客户有要求时必须配备台车，台车按客户要求喷油漆，普通检具台车总高800mm左右，大型总成检具在总高不超过1400mm前提下制作台车，台车须万向轮和定向轮各两个，如图13和图14图13 台车小轮布局图14 台车小轮示意图6.3所有检具必须配备防尘罩，防尘罩必须能防水、防尘、遮阳；6.4当客户有要求时检具需配备木箱，检具安放在木箱内须固定死，不得有松动，木箱外侧必须有如图15所示标识；图15 三防标识三．外观要求1.百格线、刻线及附件油漆颜色须符合客户要求；2.无漏打定位销，定位销不得松动，确保定位销不是盲销；3.所有锁紧螺栓须配备弹簧垫，抽查螺栓锁紧力度，确保螺栓锁紧；4.检具本体及附件不得超过底板边界；5.表面无明显碰伤划伤，表面干净整洁；6.检具不得使用垫片调试，更不允许垫片漏在外表；7.铭牌信息须正确；8.检具所有铁件表面须做表面处理，以保证防锈、防腐、硬度等要求；9.模拟块、支撑块及底板等所有能接触到的表面须倒角，以保证不伤人；10.铸铝底板及框架不得有＞2mm气孔、砂眼、结疤等缺陷；11.模拟块及基准块上需将设计标识（间隙、面差、公差值、基准名称等标识）刻出，不允许标识使用贴纸粘贴，以免时间久而脱落；四．资料检具验收资料分电子版（光盘刻录）和纸质版，具体清单如下：电子版：3D数模（UG格式和IGRES格式）最终检具设计图纸（CAD格式）《检具CMM测量报告》《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表纸质版：检具总装图纸《检具CMM测量报告》（须是彩色的）《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表。
精心整理检具验收标准一．检具精度1.1底板上至少设置3个基准块，基准块需加不锈钢T型钢套和保护罩，并标明坐标原点、坐标方向及坐标原点与汽车坐标原点的相对坐标值；1.2检具基准块需设在底板四周三个角上并标有坐标值，不得直接设在底板上，检具的基准块按照左上、左下、右下位置进行设置，基准块中心距离检具底板边缘50mm，如图1和图2示：图1基准分布示意图1图2基准分布示意图21.3上汽大众一级件检具必须设置两套测量基准，一套设置在底板四个角，如图3，由NC加工，另一套按1.1和1.2制作；图3检具底板11.4底板上刻注车身坐标线及X、Y、Z坐标值，车身坐标线以X、Y、Z基准面为出发面,每隔1.51.6＞40KG2.2.12.2图7模拟块间距2.3产品拐角处的模拟块不得断开，须做成一体式，如图7所示；2.4可拆模拟块须刻上名称，在检具上设置保管盒，并在保管盒上或盒旁设有安装示意图；2.5两相连模拟块之间不得有明显面差；2.6模拟块与其它本体及产品之间不能存在干涉；2.7手持模拟块须刻上对应产品名称、图号及尺寸规格，除结构无法优化外，原则上重量≤3kg，手持模拟块必须设置保管箱；2.8每一卡板上都需刻上设计尺寸规格，卡板检测部位放电加工或切削加工后确保3mm的加工结果，如图8所示3.3.1和“取3.24.4.14.24.34.44.5压紧机构在工作时不得与检具本体及产品存在干涉；5.检测销、定位销5.1手柄部用双斜纹滚花加工或六角柱体，表面须刻上检测和定位部位规格值及检测和定位标识，如图11；图11检测销示意图5.2为防止销子丢失用伸缩绳固定在本体上，使用伸缩绳不要有妨碍，且尽可能短；5.3销子插入应平顺，且无松动；5.4伸缩绳固定时，销子应能自由活动，不会影响销子转动；5.5为保证产品定位的稳定性，定位销必须完全贯穿产品，因此产品定位销定位部分长度H必须大于产品的厚度h，如图12所示；6.附件6.16.26.36.4木三．1.2.无漏打定位销，定位销不得松动，确保定位销不是盲销；3.所有锁紧螺栓须配备弹簧垫，抽查螺栓锁紧力度，确保螺栓锁紧；4.检具本体及附件不得超过底板边界；5.表面无明显碰伤划伤，表面干净整洁；6.检具不得使用垫片调试，更不允许垫片漏在外表；7.铭牌信息须正确；8.检具所有铁件表面须做表面处理，以保证防锈、防腐、硬度等要求；9.模拟块、支撑块及底板等所有能接触到的表面须倒角，以保证不伤人；10.铸铝底板及框架不得有＞2mm气孔、砂眼、结疤等缺陷；11.模拟块及基准块上需将设计标识（间隙、面差、公差值、基准名称等标识）刻出，四．3D《检具《检具检具总装图纸《检具CMM测量报告》（须是彩色的）《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表。

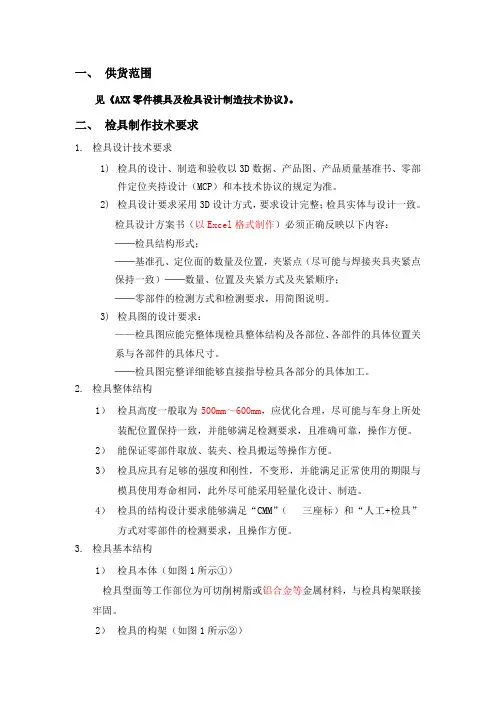

一、供货范围见《AXX零件模具及检具设计制造技术协议》。
二、检具制作技术要求1.检具设计技术要求1)检具的设计、制造和验收以3D数据、产品图、产品质量基准书、零部件定位夹持设计（MCP）和本技术协议的规定为准。
2)检具设计要求采用3D设计方式，要求设计完整；检具实体与设计一致。
检具设计方案书（以Excel格式制作）必须正确反映以下内容：——检具结构形式；——基准孔、定位面的数量及位置，夹紧点（尽可能与焊接夹具夹紧点保持一致）——数量、位置及夹紧方式及夹紧顺序；——零部件的检测方式和检测要求，用简图说明。
3)检具图的设计要求：——检具图应能完整体现检具整体结构及各部位、各部件的具体位置关系与各部件的具体尺寸。
——检具图完整详细能够直接指导检具各部分的具体加工。
2.检具整体结构1）检具高度一般取为500mm～600mm，应优化合理，尽可能与车身上所处装配位置保持一致，并能够满足检测要求，且准确可靠，操作方便。
2）能保证零部件取放、装夹、检具搬运等操作方便。
3）检具应具有足够的强度和刚性，不变形，并能满足正常使用的期限与模具使用寿命相同，此外尽可能采用轻量化设计、制造。
4）检具的结构设计要求能够满足“CMM”（三座标）和“人工+检具”方式对零部件的检测要求，且操作方便。
3.检具基本结构1）检具本体（如图1所示①）检具型面等工作部位为可切削树脂或铝合金等金属材料，与检具构架联接牢固。
2）检具的构架（如图1所示②）由型材角钢、方钢、钢管和基准块焊接组合而成。
构架必须牢固可靠。
3） 检具基准a.制造基准（如图1所示③）尺寸为100mm ×100mm ×30mm 以上，数量不少于4件。
制造基准应避免运输等造成的碰伤，如采用铝板制作保护盒，用螺栓与检具固定。
b.辅助测量基准（如图1所示④）采用孔及面的方式（如图2）设置辅助测量基准，尺寸为50mm ×50mm ×50mm ，数量不少于3件。
宁波华众控股有限公司技术标准HZ-QB-YF0005检具设计、制造、验收标准（第1版第0次修改）编制审核批准日期前言本标准详细规定了华众控股有限公司在新项目开发过程中涉及到的检具相关技术标准。
该标准明确了华众控股有限公司在检具开发过程中所涉及设计、制造、验收技术要求。
本标准起草部门：本标准主要起草人：本标准由华众塑料制品有限公司开发部负责归口。
《检具设计、制造、验收标准》更改记录表目录一.目的 (4)二.适用范围 (4)三.术语与缩写 (4)四.职责 (4)五.流程图 (4)六.操作说明及规则 (5)七.相关文件 (16)八.记录表单：输出和输入 (17)九.附件 (18)一.目的:明确检具开发过程中对检具设计、制造、验收技术要求，确保开发的检具满足并符合对批量生产的产品的可靠性、准确性、重复性再现性的质量监督和测试检验的技术要求。
二.适用范围：本标准适用于宁波华众控股有限公司及下属公司所有开发的检具（含外发产品的检具开发）。
三.术语与缩写3.1检具是工业生产企业用于控制产品各种尺寸（例如孔径、空间尺寸等）的简捷工具，提高生产效率和控制质量，适用于大批量生产的产品，如汽车零部件，以替代专业测量工具；3.2 GD&T：几何尺寸和公差（Geometric Dimensioning and Tolerancing的缩写）；3.3 CMM：三坐标测量机（Coordinate Measuring Machine的缩写）；3.4 MSA：测量系统分析（Measurement System Analysis的缩写）。
四.职责开发部：负责《检具设计、制造、验收标准》归口管理部门，负责检具方案评审、进度跟踪、检具资料存档、项目量产前检具管理和维护保养，参与检具验收；人事部：组织检具操作培训；质保部：参与检具方案评审、检具验收，负责检具管理、维护保养及周期检定，检具使用部门；生产部：参与检具验收，检具使用部门；采购部：负责检具供应商定点，组织检具验收。
检具的验收和使用一、检具的验收1.外观检查：首先对检具的外观进行检查，包括检查外包装是否完整无损，有无明显变形或损坏。
还要检查是否有机油或表面锈蚀等情况，有需要及时做好记录。
2.尺寸测量：对于量具类检具，需要使用相关测量设备进行尺寸测量。
使用标准测量工具逐个测量检具的关键尺寸，与制造商提供的技术参数对比，检查是否满足规定要求。
同时，也要检查量具的标定日期是否在有效期内。
3.功能检测：根据制造商提供的使用说明书进行功能检测。
仔细阅读使用说明书，按照规定的操作方法进行测试。
对于电子类检具，还需要进行电源、电路、显示屏等相关功能测试。
4.精度检验：对于高精度的检具，需要使用精密测量设备进行精度检验。
按照国家标准或行业标准进行验证，确保检具精度在允许范围内。
5.记录和评审：对每一个验证项目进行详细的记录，包括检具信息、验收人员、检测结果等。
同时，对所有验证结果进行评审，确定是否符合验收标准。
二、检具的使用检具的正确使用是确保检测结果准确可靠的关键，下面是一些使用检具的方法和注意事项。
1.选择合适的检具：根据具体的检测要求，选择适当的检具。
根据工作对象的形状、尺寸和材料等特点，选择合适的检具类型。
同时，还要确保检具精度符合要求。
2.检具的保养：定期对检具进行保养和维护。
保持检具的清洁，并涂抹适当的防锈剂，防止生锈。
对于特殊材质的检具，还需要特殊的保养方法。
3.正确的使用方法：根据使用说明书和相关规范，使用正确的方法使用检具。
操作时要注意力度适宜，避免过量力或不足力的情况。
使用过程中要避免检具撞击或摔落。
4.定期校验检定：定期对检具进行校验和检定，确保使用期间的精度和准确性。
根据不同类型的检具，设定不同的校验周期。
5.检具的存放和保管：确保检具放置在干燥、通风的环境中，并妥善保管。
避免暴露在较高或较低的温度下，同时避免阳光直射。
总结：检具的验收和使用是保证产品质量的重要环节。
验收环节需要对外观、尺寸、功能和精度等进行详细的检查，确保检具符合要求。
检具设计标准规范文件修订记录1、目的明确检具开发过程中对检具设计、制造、验收技术要求，确保开发的检具满足并符合对批量生产的产品的可靠性、准确性、重复性再现性的质量监督和测试检验的技术要求。
2、适用范围适用于公司产品的角度及折弯高度开发的检具。
3、权责单位：工程部4、职责4.1工程部:负责检具设计、制造、验收标准,负责检具方案评审、进度跟踪、参与检具验收；4.2质保部：参与检具方案评审、检具验收，检具资料存档、负责检具管理、维护保养及周期检定，检具使用部门；4.3生产部：参与检具验收，检具使用部门。
5、设计要求5.1检具设计时需根据产品3D数据、2D图纸制作,包括所有配合、缝隙和圆角，需要考虑检测零件的可装卸性。
5.2检具基准边间隙设计需根据产品基准边0.05mm放间隙设计，相反边0.1mm进行放间隙设计（产品基准边需根据产品图纸设定，如图面未标识，需根据实际组装而定）。
5.3产品角度设计时需根据产品图面角度公差要求进行设计，依产品图面按产品角度工差进行旋转，从而确定检具两边间隙。
5.4折弯高度公差设计时需根据产品基准边0.05mm放间隙，相反边0.1mm进行放间隙设计。
折弯高度外侧工差根据产品图面折弯高度上公差设定，内侧公差根据产品图面下公差要求设定。
5.6检具R 角设计时外R 设定为R0.2,内R 需根据产品的实际R 规格乘3设定。
5.7检具两头端部设计时按照1.0mm 间隙设定。
6、检具设计示意图7、检具验收6.1检具验收时品保人员需根据检具图纸对检具进行尺寸量测，并形成相应的检具检测报告。
6.2检具的验收过程需对检具进行 MSA 验证，并形成《检具MSA 测量报告》。
6.3对于验收过程中发现的问题点,都应记录在《检具问题点履历表》中。
6.4检具验收后一周内将所有检具问题点整改完成,并组织再次验收。
6.5检具合格后,品保人员需对检具进行编号管理，并在《检具移交清单》上会签,表明检具已符合公司要求。
安徽省锦瑞汽车部件有限公司1.目的制定此标准是为了细化工装（检具）验收过程，为了进一步规范公司工装的开发及使用管理，确保工装在产品生产加工过程中保证产品质量的同时，能顺畅使用并满足使用寿命要求，特制订本标准。
2适用范围本标准适用于安徽锦瑞汽车部件有限公司所有产品在加工生产过程中，所使用的外购或外协来的工装，设备，检具等工艺装备验收阶段的参照标准及要求。
3.术语和定义3.1工装：企业制造产品时所用的模具、夹具、检具、辅具、量具、刀具等的总称，在本标准中特指工装、夹具、检具。
3.2外购工装：是指工装设计和制造均委外，我司只负责验收符合产品要求的合格工装。
3.3外协工装：是指自制工装的部分加工工序委外加工或由我司负责工装设计，委外单位根据图纸资料制造，我司根据设计资料验收的工装。
4、总体主要技术要求4.1公司所有的工装在设计、制作过程中必须遵守“保证产品质量，使用操作安全，维护检验方便”的原则，确保设计科学、使用方便、质量保证，从而提升品质和提高生产效率。
4.2为方便公司工装的使用及存放管理，要求所有新开发工装必须进行编号。
工装编号由专门负责编号人员，按要求制定编号；供应商应按相关技术要求在相应位置编号，要求美观大方、清晰易辨认。
编号规则参考公司物料编码规则程序文件；4.3工装设计3d数据及2D图纸经公司相关人员评审后，方能投入制造，供应商在制造过程中如有修改，必须及时通知我司相关人员。
4.4工装、夹具、检具制造完毕后，必须使用我司指定的产品进行试验调整、验证，保证调试产品符合技术要求，且要求工装结构性能可靠且质量稳定，操作安全、方便、经济、合理。
4.5外购的工装（设备）必须与图纸相符，验收完毕后，供应商应将完整、正确无误的图档传给我司存档，以便后续查询使用、更改。
供应商所提供的图档要求包含非标准件的零件详图。
5、夹具主要技术要求5.1振动焊接工装的使用寿命为10万台样件。
5.2夹具设计应充分考虑操作方便和安全可靠、维护修理方便，应保证焊接装卸方便，使焊接件处于最佳焊接位置，并应防止机构压手和松开打手。
检具设计及验收标准1.0 目的通过制订《检具(测量支架)技术要求》，使检具(或测量支架)在规划、设计与制造、验收与使用时，能够遵循统一的技术标准和评价指标。
2.0 范围本技术要求适用于长春一汽富维江森自控汽车金属零部件有限公司。
3.0 责任长春一汽富维江森自控汽车金属零部件有限公司负责本技术要求的编制、维护、升级及分发等工作。
各零件供应商负责本技术要求在检具(测量支架)规划、设计、制造、验收和使用过程中的贯彻和执行。
4.0 程序检具(测量支架)认可流程4.1 设计概念A.开始设计前，应召开一个设计概念的预备会议。
如是零部件供应商的检具，应参加的主要人员为:供应商检具工程师、检具设计及制造方的代表和FFJC的计量兼测试工程师如果是给供给客户的总成检具，可以邀请:客户的产品工程师、客户的供应商管理工程师、客户代表或客户采购代表。
B.设计概念应包括详细的检具的草图和书面描述，以便能依此进行检具设计。
设计概念不必详细得如一个完成的设计，但应包括下列信息:1.被测零件与检具基座的位置关系。
最好使用装车位置，然而，其它位置可能更适应被测零件/量具的使用(即第一使用位置)，如果相对装车位置有偏离，应以90°为增量进行偏转。
2.定位基准方案应与几何尺寸及公差图纸(GDT)(行为公差)一致。
3.支撑被测零件的检具零件和装置。
4.建议的夹紧技术5.用于检测下列特性的检具零件和装置:关键产品特性特性线功能孔过去经常发生过程变差较大的区域6.所用的材料应依据检具的使用和环境，以确保在零件现行生产有效期内的功能性、重复性和再现性。
7.如适用，相配或邻近零件的轮廓外形或线条特性。
C. 设计概念应考虑操作者的人机工程学、被测零件的装和拆的容易度、三坐标检查和SPC的数据采集的可行性。
当检具用于全球性的整车项目时，应考虑操作者的习惯。
D. FFJC的计量兼测试工程师将依据关键特性清单和过程关键控制点来审核和批准在产品表面上选取控制点的X、Y、Z值或匹配的相对应的尺寸。
