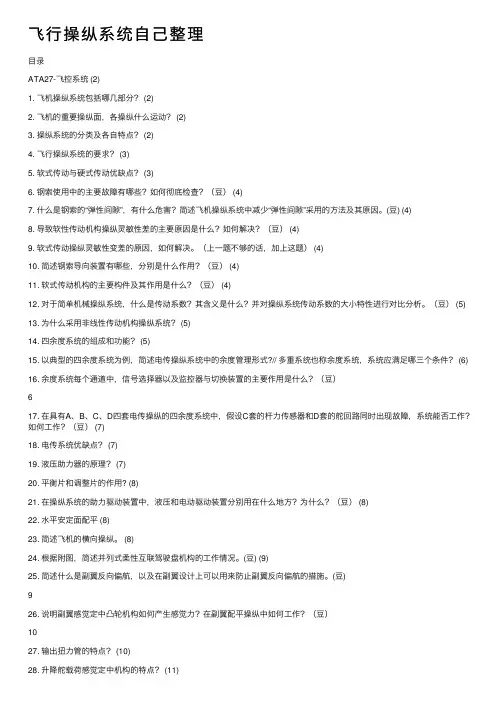

飞⾏操纵系统⾃⼰整理⽬录ATA27-飞控系统 (2)1. 飞机操纵系统包括哪⼏部分？ (2)2. 飞机的重要操纵⾯，各操纵什么运动？ (2)3. 操纵系统的分类及各⾃特点？ (2)4. 飞⾏操纵系统的要求？ (3)5. 软式传动与硬式传动优缺点？ (3)6. 钢索使⽤中的主要故障有哪些？如何彻底检查？（⾖） (4)7. 什么是钢索的“弹性间隙”，有什么危害？简述飞机操纵系统中减少“弹性间隙”采⽤的⽅法及其原因。
(⾖) (4)8. 导致软性传动机构操纵灵敏性差的主要原因是什么？如何解决？（⾖） (4)9. 软式传动操纵灵敏性变差的原因，如何解决。
（上⼀题不够的话，加上这题） (4)10. 简述钢索导向装置有哪些，分别是什么作⽤？（⾖） (4)11. 软式传动机构的主要构件及其作⽤是什么？（⾖） (4)12. 对于简单机械操纵系统，什么是传动系数？其含义是什么？并对操纵系统传动系数的⼤⼩特性进⾏对⽐分析。
（⾖） (5)13. 为什么采⽤⾮线性传动机构操纵系统？ (5)14. 四余度系统的组成和功能？ (5)15. 以典型的四余度系统为例，简述电传操纵系统中的余度管理形式?// 多重系统也称余度系统，系统应满⾜哪三个条件？ (6)16. 余度系统每个通道中，信号选择器以及监控器与切换装置的主要作⽤是什么？（⾖）617. 在具有A、B、C、D四套电传操纵的四余度系统中，假设C套的杆⼒传感器和D套的舵回路同时出现故障，系统能否⼯作？如何⼯作？（⾖） (7)18. 电传系统优缺点？ (7)19. 液压助⼒器的原理？ (7)20. 平衡⽚和调整⽚的作⽤? (8)21. 在操纵系统的助⼒驱动装置中，液压和电动驱动装置分别⽤在什么地⽅？为什么？（⾖） (8)22. ⽔平安定⾯配平 (8)23. 简述飞机的横向操纵。
(8)24. 根据附图，简述并列式柔性互联驾驶盘机构的⼯作情况。
(⾖) (9)25. 简述什么是副翼反向偏航，以及在副翼设计上可以⽤来防⽌副翼反向偏航的措施。
一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。
在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。
2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。
机翼通常有平直翼、后掠翼、三角翼等。
机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。
近来先进飞机还采用了边条机翼、前掠机翼等平面形状。
左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。
即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。
为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。
襟翼平时处于收上位置，起飞着陆时放下。
3)尾翼尾翼分垂直尾翼和水平尾翼两部分。
1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。
通常垂直尾翼后缘设有方向舵。
飞行员利用方向舵进行方向操纵。
当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。
同样，蹬左舵时，方向舵左偏，机头左偏。
某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。
2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。
低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。
即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力(向下的升力)，此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

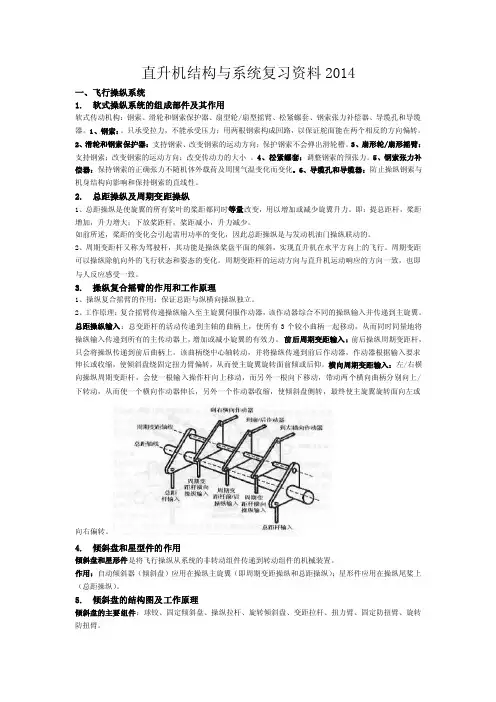

直升机结构与系统复习资料2014一、飞行操纵系统1.软式操纵系统的组成部件及其作用软式传动机构：钢索、滑轮和钢索保护器、扇型轮/扇型摇臂、松紧螺套、钢索张力补偿器、导缆孔和导缆器。
1、钢索：。
只承受拉力，不能承受压力；用两根钢索构成回路，以保证舵面能在两个相反的方向偏转。
2、滑轮和钢索保护器：支持钢索、改变钢索的运动方向；保护钢索不会弹出滑轮槽。
3、扇形轮/扇形摇臂：支持钢索；改变钢索的运动方向；改变传动力的大小。
4、松紧螺套：调整钢索的预张力。
5、钢索张力补偿器：保持钢索的正确张力不随机体外载荷及周围气温变化而变化。
6、导缆孔和导缆器：防止操纵钢索与机身结构向影响和保持钢索的直线性。
2.总距操纵及周期变距操纵1、总距操纵是使旋翼的所有桨叶的桨距都同时等量改变，用以增加或减少旋翼升力。
即：提总距杆，桨距增加，升力增大；下放桨距杆，桨距减小，升力减少。
如前所述，桨距的变化会引起需用功率的变化，因此总距操纵是与发动机油门操纵联动的。
2、周期变距杆又称为驾驶杆，其功能是操纵桨盘平面的倾斜，实现直升机在水平方向上的飞行。
周期变距可以操纵除航向外的飞行状态和姿态的变化。
周期变距杆的运动方向与直升机运动响应的方向一致，也即与人反应感受一致。
3.操纵复合摇臂的作用和工作原理1、操纵复合摇臂的作用：保证总距与纵横向操纵独立。
2、工作原理：复合摇臂传递操纵输入至主旋翼伺服作动器，该作动器综合不同的操纵输入并传递到主旋翼。
总距操纵输入：总变距杆的活动传递到主轴的曲柄上，使所有3个较小曲柄一起移动，从而同时同量地将操纵输入传递到所有的主传动器上，增加或减小旋翼的有效力。
前后周期变距输入：前后操纵周期变距杆，只会将操纵传递到前后曲柄上。
该曲柄绕中心轴转动，并将操纵传递到前后作动器，作动器根据输入要求伸长或收缩，使倾斜盘绕固定扭力臂偏转，从而使主旋翼旋转面前倾或后仰。
横向周期变距输入：左/右横向操纵周期变距杆，会使一根输入操作杆向上移动，而另外一根向下移动，带动两个横向曲柄分别向上/下转动，从而使一个横向作动器伸长，另外一个作动器收缩，使倾斜盘侧转，最终使主旋翼旋转面向左或向右偏转。
