2017年江苏省无锡市中考物理试题及答案(ABC版)

2017年江苏省无锡市中考物理试卷一、选择题（共12小题，每小题2分，满分24分）1．物理老师上课声音洪亮，大家听得很清楚，这里的“洪亮”是指声音的（）A．响度大B．音量高C．音色优美D．传播速度快【考点】9F：响度．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．听声能辨人，是因为不同人发出的声音的音色不同．【解答】解：声音的特征有：音调、响度、音色；上物理课时，物理老师声音洪亮，这里“洪亮”指的是声音的大小，指响度大，故BCD不符合题意．故选A．2．WiFi上网是当今广泛使用的一种无线网络传输技术，它快递信息用到的是（）A．红外线B．紫外线C．电磁波D．超声波【考点】D2：电磁波的传播．【分析】微波是指频率为300MHz﹣300GHz的电磁波，WiFi在2.4GH频段工作，属于微波．【解答】解：WiFi利用了电磁波中的微波技术进行信息传输．故选C．3．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（）A．分子非常小 B．分了间有相互作用力C．分子是可分的D．分子处在无规则运动中【考点】GW：扩散现象．【分析】两种物质接触时，彼此进入对方的现象叫扩散，扩散表明一切物质的分子都是不停的做无规则的运动．【解答】解：八月桂花盛开，微风吹过，飘来阵阵花香，是桂花的芳香分子扩散到空气中，这种现象说明了分子在不停的做无规则的运动，故D正确．故选D．4．铜常被用来制作导线，因为它具有（）A．良好的导电性B．良好的导热性C．良好的弹性D．较大的硬度【考点】11：物质的物理特征．【分析】物质的性质决定物质的用途，铜常被用来制造导线，是利用了其具有良好的导电性，据此进行分析判断．【解答】解：铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意；故选A．5．以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递【考点】G7：物体内能的改变；G4：内能的概念；G8：热传递；GM：内燃机的四个冲程．【分析】（1）内能是物体内部所有分子做无规则运动的动能和分子势能的总和，物体的温度越高，内能越大；一切物体都有内能．（2）改变物体内能的方式有：做功和热传递；（3）热机的四个冲程，吸气冲程、压缩冲程、做功冲程、排气冲程．压缩冲程中，机械能转化为内能；做功冲程中，内能转化为机械能；（4）热传递的条件是物体间存在温度差．【解答】解：A、一切物体都有内能，所以0℃的物体也有内能，故A错误；B、做功和热传递都可以改变物体的内能，故B正确；C、汽油机的做功冲程将内能转化为机械能，故C错误；D、热量总是从温度高的物体向温度低的物体传递，故D错误．6．关于水沸腾时的特点，下列说法正确的是（）A．水只在表面发生剧烈汽化B．水只在内部发生剧烈汽化C．持续加热，水温不断上升D．持续加热，水温保持不变【考点】1I：沸腾及沸腾条件．【分析】沸腾的条件是：达到沸点、能继续从外界吸热．液体沸腾时温度保持不变．沸腾是液体表面和内部同时发生的汽化现象．【解答】解：AB、沸腾是液体表面和内部同时发生的汽化现象，故AB错误；CD、水沸腾过程中继续加热，水的温度保持不变，故C错误，D正确．7．下列做法不符合安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极【考点】IV：安全用电原则．【分析】（1）家庭电路要安装符合安全要求的保险丝，不能用铁丝或铜丝代替保险丝；（2）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳；（3）开关控制用电器或插座时，开关和用电器是串联的；（4）测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线．【解答】解：A、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故A不符合安全用电原则；B、家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施，故B符合安全用电原则；C、开关接在火线上，更换灯泡时才能更安全，故C 符合安全用电原则；D、使用测电笔时，手要与笔尾金属体接触，故D符合安全用电原则．故选A．8．可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气和0.8m3的水，下列关于可燃冰说法错误的是（）A．可燃冰是不可再生能源B．1m3可燃冰比0.8m3的水质量小C．可燃冰形成在压强较大的环境中D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多【考点】GJ：燃料的热值；K2：能源的分类．【分析】（1）根据属于不可再生能源进行分析；（2）可燃冰的密度约为1176kg/m3，根据密度变形公式m=ρV比较质量大小；（3）可燃冰存在于压强大、温度低的地方；（4）可燃冰的热值大于天然气的热值，根据Q=qV 比较放出热量的多少．【解答】解：A、可燃冰一次能源，还属于不可再生能源，故A正确；B、可燃冰的密度大于水的密度，且1m3可燃冰的体积大于0.8m3水的体积，由m=ρV可知，可燃冰的质量较大；故B错误；C、可燃冰存在于压强大、温度低的地方．在海底和冻土层可能存在“可燃冰”；故C正确；D、“可燃冰”的热值大于天然气的热值，相同相同体积的条件下，由Q=qV可知，完全燃烧时可燃冰放出的热量多；故D正确．故选B．9．用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”，将100ml的酒精和100ml 的水混合后，发现总体积小于200ml．基于上述现象所设想的物质微观结构模型较为合理的是（）A．物质是由微粒组成的，微粒之间有空隙B．固体是由微粒组成的，液体是连成一片的C．液体是由微粒组成的，固体是连成一片的D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体【考点】37：分子动理论的其它内容及应用．【分析】分子热运动理论的内容：一是物质是由分子构成的；二是构成物质的分子都在不停地做无规则运动；三是分子间存在相互作用力﹣﹣引力和斥力；不同物体互相接触时彼此进入对方的现象叫扩散，扩散现象说明分子在不停的做无规则运动；间接说明分子间存在间隙．【解答】解：用放大镜或低倍显微镜对笔迹仔细观察，可以看到笔画是由许多黑色的小颗粒组成的说明物质由微小的颗粒组成，发现这条线是“断裂”，说明微粒之间存在间隙；将100mL的水和100mL的酒精充分混合，混合后水与酒精的总体积将小于200mL，正是由于酒精分子和水分子之间有间隙，才会导致混合合总体积变小，故A正确．故选A．10．射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能；③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若不受任何力作用，将处于静止状态，其中说法正确的是（）A．只有①B．只有①② C．只有①②③ D．①②③④都正确【考点】FU：动能和势能的转化与守恒；6F：力的作用效果；6J：牛顿第一定律；6L：惯性．【分析】（1）力可以使物体发生形变，拉弓的力改变了弓的形状．（2）拉弓射箭时，弓弦发生了弹性形变，弓具有了弹性势能，箭射出去就是因为弓的弹性势能转化为了箭的动能；（3）惯性是物体本身的一种性质，惯性是物体保持原来运动状态不变的性质；（4）根据牛顿第一定律分析解答．【解答】解：①弓弦对箭施加的力使箭由静止变为运动，改变了箭的运动状态，故①正确；②箭射出时，弓弦的弹性形变程度变小，弹性势能减小；箭由静止变为运动，动能增大；所以，弓弦的弹性势能转化为箭的动能，故②正确；③射出去的箭离开弓以后能够继续向前运动，是箭由于惯性仍然保持原来的运动状态；惯性是物体保持原来运动状态不变的性质，不是力，不能说由于惯性作用，故③错误；④在空中飞行的箭若不受任何力作用，将保持原来的运动状态，继续做匀速直线运动，故④错误．综上分析可知，只有①②正确．故选B．11．用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A．水比煤油的比热容大B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大【考点】GD：比热容的概念．【分析】（1）相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化大（小）的吸热能力弱（强）；（2）用搅拌器搅拌，目的是使得液体受热均匀；（3）水和煤油的沸点不同，加热时间也不同，无法比较比热容的大小；（4）根据△t=，相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大【解答】解：A、相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化大的吸热能力弱，比热容小，水的比热容大于煤油的比热容，故A正确；B、实验中搅拌器的作用是：使液体受热均匀，故B 正确；C、水和煤油的沸点不同，加热时间也不同无法比较比热容的大小，故C错误；D、由于煤油的比热容小，根据△t=，质量相同的水和煤油，吸收相同的热量，煤油的温度比水的温度升高得大，故D正确．故选C．12．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V ﹣5VB．要获得3组实验数据，电压预设值范围可以为1V ﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器【考点】IH：欧姆定律的应用．【分析】由串联电路特点和欧姆定律计算电压在预设值最小时，电路中电流最小，变阻器连入阻值最大，由此计算、分析解答．【解答】解：（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，当定值电阻最大R=20Ω，当电压预设值最小为1.5V时，电路中电流最小：I最小=I R===0.075A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====60Ω＞20Ω，所以此预设电压值不正确，即A错误；当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：I最小=I R===0.05A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====100Ω＞20Ω，所以此预设电压值不正确，即B错误；（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小．故C正确；（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，此时电路中电流I===0.01A，此时变阻器连入电路的阻值：R===400Ω，故D错误．故选C．二、填空题（共9小题，每空1分，满分22分）13．如图所示实验，用小磁针N极的指向判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与电流方向是否有关，应该采取的操作是对调电源的正负极．【考点】CA：通电螺线管的磁场．【分析】利用通电螺线管周围的小磁针判断方向；通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．【解答】解：（1）根据磁场方向的规定可知，小磁针静止时N极所指的方向为该点的磁场方向；所以可利用小磁针N 极的指向判断通电螺线管周围各点的磁场方向；（2）为了探究通电螺线管磁极的极性与电流方向是否有关，应改变螺线管中的电流方向，并观察小磁针N极的指向是否发生变化，所以应该采取的操作是对调电源的正负极．故答案为：小磁针N极的指向；对调电源的正负极．14．我国首架拥有完全自主知识产权的大型客机c919在上海浦东机场成功起飞．飞机装有无锡某企业生产的3D打印钛合金零件，3D打印技术之就是在高能激光的作用下．钛合金粉末会吸收（选填“吸收”或“放出”）热量，熔化（填物态变化名称）成液态，然后成型．【考点】19：熔化与熔化吸热特点．【分析】物质由固态变成液态的过程叫做熔化，熔化吸热．【解答】解：钛合金粉末在高温下由固态变成液态，是熔化现象，需要吸热；然后按构件形状重新结晶成型．故答案为：吸收；熔化．15．用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的不同高度处从静止滑下，小车撞击木块的过程中，对木块做功（选填“做功”“不做功”）．【考点】FP：势能的影响因素．【分析】（1）利用控制变量法研究问题时，研究和什么因素的关系，就要控制其他因素不变，改变被研究因素．（2）做功的两个必要条件，即：作用在物体上的力，二是物体在这个方向上通过的距离．【解答】解：（1）在探究过程中，研究动能大小与速度的关系时，要控制质量一定，改变物体的速度，所以应让同一小车从斜面的不同高度从静止滑下；（2）小车撞击木块的过程中，对木块施加了力，且木块在小车的推动下移动了距离，对木块做功．故答案为：不同；做功．16．小明想测量无锡地铁的运行速度．他测得地铁从堰桥站出发到达锡北运河站时间为2min，在手机中用“百度地图”截取了一段地图（如图所示）．用刻度尺测得地图上两站间的距离为 2.00 cm，若地图上1cm等于实际1km，则地铁在两站之间的平均速度为60 km/h．【考点】68：速度与物体运动；64：长度的测量．【分析】由图读出两站间的距离，注意长度测量要估读到分度值的下一位；根据地图上1cm等于实际1km可得两站间实际距离，由平均速度公式计算地铁在两站之间的平均速度．【解答】解：由图知，刻度尺分度值为0.1cm，所以地图上两站间的距离为2.00cm；由题知，地图上1cm等于实际1km，所以两站间实际距离为2km，则地铁在两站之间的平均速度：v===60km/h．故答案为：2.00；60．17．小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动变阻器的滑动摩擦力大小，这样操作的错误是拉力不在水平方向，纠正错误后，应拉动弹簧测力计使木块做水平方向匀速直线运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将变大（选填“变大”或“不变”）．【考点】7L：探究摩擦力的大小与什么因素有关的实验．【分析】（1）木块在长木板上运动，滑动摩擦力不能直接测量，当弹簧测力计水平匀速直线拉动木块，木块在水平方向上受到拉力和滑动摩擦力作用，这两个是平衡力，间接测量滑动摩擦力大小；（2）滑动摩擦力跟压力大小和接触面粗糙程度有关，接触面粗糙程度不变时，增大压力，滑动摩擦力增大．【解答】解：（1）如图，弹簧测力计没有水平拉动木块，即使木块进行匀速直线运动，木块受到的拉力和滑动摩擦力也不是平衡力，因为它们不在同一直线上．所以要使滑动摩擦力等于弹簧测力计的示数，弹簧测力计要水平拉动木块，使木块在水平面上进行匀速直线运动；（2）若在木块上再放一个砝码，接触面粗糙程度不变，压力增大，滑动摩擦力增大．故答案为：拉力不在水平方向；水平方向匀速直线；变大．18．用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜垂直，并保持硬纸板A、B两部分在同一平面内，为了探究反射角与入射角的大小关系，需要多次改变入射光线AO的方向．【考点】A7：光的反射定律．【分析】（1）只有硬纸板和平面镜垂直，才能保证法线和平面镜垂直；（2）当把纸板向后缓慢旋转时，反射光线将会消失，所以要求了反射光线、法线、入射光线在同一平面内；（3）反射角随入射角的增大而增大，随入射角的减小而减小．【解答】解：（1）如果实验中硬纸板放得没有与平面镜垂直，稍有倾斜，则当入射光贴着硬纸板射向镜面上的O点后，法线将会不在硬纸板上，所以在硬纸板上不能看到反射光线；（2）当两块硬纸板在一个平面内时，可以看到入射光线和反射光线，将硬纸板F向后折转一个角度后，看不到反射光线，所以该实验的要求是保持硬纸板灯B两部分在同一个平面内；（3）根据反射定律的内容可得，反射角等于入射角．因此多次改变入射光线AO的方向，发现反射光线也随之改变，观察并记录反射角与入射角的大小．可得出的结论为反射角等于入射角；故答案为：（1）垂直；（2）同一平面内；（3）入射光线AO的方向．19．如图所示，用动滑轮匀速提起重3N的物体，拉力F为2N，物体在10s内上升1m．在此过程中，动滑轮的机械效率为75% ，拉力F的功率为0.4 W，若要提高动滑轮提升物体的效率，可以采取的措施是：增加提升的物重、减小动滑轮的重力、减小动滑轮与绳子之间的摩擦力．【考点】F4：滑轮（组）的机械效率；FF：功率的计算．【分析】（1）动滑轮绳子的有效股数为2，根据s=nh 求出绳端移动的距离，根据W=Fs求出拉力做的总功，根据W=Gh求出有用功，利用η=×100%求出动滑轮的机械效率，根据P=求出拉力F的功率；（2）影响动滑轮机械效率的因素有动滑轮重、物重和绳子与动滑轮间的摩擦力．【解答】解：（1）由图可知动滑轮绳子的有效股数为2，则绳端移动的距离：s=nh=2×1m=2m，拉力做的总功：W总=Fs=2N×2m=4J，有用功：W有=Gh=3N×1m=3J，动滑轮的机械效率：η=×100%=×100%=75%；拉力F的功率：P===0.4W；（2）若要提高动滑轮提升物体的效率，可以采取的措施是：增加提升的物重、减小动滑轮的重力、减小动滑轮与绳子之间的摩擦力．故答案为：75%；0.4；增加提升的物重、减小动滑轮的重力、减小动滑轮与绳子之间的摩擦力．20．探究压力的作用效果与受力面积的关系时，分别采用如图甲、乙所示的两种方法．用两只手的食指分别压在铅笔两端．（1）乙的方法不合理，该方法未控制压力相等．（2）图甲中．铅笔笔尖面积是0.5mm2，两手指均用2N的力对压铅笔两端．则笔尖对手指的压强为4×106Pa．【考点】87：探究压力的作用效果跟什么因素有关的实验．【分析】（1）探究压力作用效果与受力面积的关系，应控制压力不变，据此分析答题．（2）已知压力和受力面积，根据压强公式求解．【解答】解：（1）为研究压力的作用效果与受力面积的关系，应当控制压力大小不变，而乙图中铅笔竖直放置时，由于铅笔的重力会导致下面手指受的压力增大，即没有控制压力相等，所以乙的方法不合理．（2）笔尖对手指的压强为：p==4×106Pa．故答案为：（1）乙；压力；（2）4×106．21．用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为 1 g/cm3，将体积相等的两种液体分别倒入相同容器中，则甲（选填“甲”和“乙”）液体对容器底部的压强大．【考点】2A：密度的计算；83：压强大小比较．【分析】图象所示的是甲乙两种物质的质量m与体积V的关系，当体积V=50cm3时，甲质量为50kg，乙质量为25g，利用密度公式得出二者密度关系；将体积相等的两种液体分别倒入相同容器中，则深度h相同，由p=ρgh可知液体对容器底部的压强关系．【解答】解：由图象可知，当体积V=50cm3时，甲的质量为m甲=50g，则甲的密度ρ甲===1g/cm3；由图象知，在两种物质体积相同时（如都取V=50cm3），甲的质量较大，由公式ρ=可知，甲物质的密度较大，即ρ甲＞ρ乙；将体积相等的两种液体分别倒入相同容器中，则液体深度h相同，且ρ甲＞ρ乙，由p=ρgh可知，甲液体对容器底部的压强大．故答案为：1；甲．三、解答题（共6小题，满分32分）22．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是0.22 kW•h，R2的阻值是66 Ω．【考点】J8：电功率与电能、时间的关系；JA：电功率的计算．【分析】（1）已知低温档的功率，利用P=可求得正常工作0.5h所消耗的电能；（2）根据P=可知，当开关闭合时，电路为R1的简单电路，电路中的电阻最小，电功率最大即为高温档；当开关断开时，两电阻串联，电路的电阻最大，电功率最小即为低温档．根据R=求出保温时电路中的总电阻，再根据电阻的串联求出R2的阻值；【解答】解：（1）由P=可得，电烤箱在低温档正常工作0.5h所消耗的电能：W=P低温t=0.44kW×0.5h=0.22kW•h；（2）当开关断开时，两电阻串联，电路的电阻最大，电功率最小即为低温档，电路中的总电阻：R===110Ω，当开关闭合时，电路为R1的简单电路，电路中的电阻最小，电功率最大即为高温档；R1===44Ω，根据电阻的串联可得：R2=R﹣R1=110Ω﹣44Ω=66Ω；故答案为：0.22；66．23．按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像．（2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．【考点】AH：平面镜成像的相关作图；6H：力的示意图；HR：实物的电路连接．【分析】（1）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．（2）本题的关键先分析出刻度尺受到几个力，再根据物体处于静止状态判断几个力的大小关系，最后正确画出受力示意图．（3）根据电路的状态和电路的连接进行分析，当开关S接1时，只有L1、L2亮，则L1、L2并联并由同一个开关控制，同理当开关S接2时，只有L3、L4亮，则L3、L4并联并由同一个开关控制．【解答】解：（1）先作出端点A、B关于平面镜的对称点A′、B′，再用虚线连接A′、B′，即为物体AB经过平面镜所成的像，如图所示：（2）刻度尺水平静止，受到重力G和手指对它的支持力F，这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出字母符号，注意两条线段的长度相同，如图：（3）由图可知，将灯泡L3的右端接线柱与电源正极连接，则可实现开关S接1时，只有L1、L2亮（L1、L2并联），开关接2时，只有灯L3、L4亮（L3、L4并联）．如图所示：24．图甲是某型号视频展示台，其摄像头中的镜头相。

2017届无锡市近五年中考物理真题合试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．过去人们在冬天常用烟煤生火取暖.已知烟煤的热值为2.9×107 J/kg，则当燃烧了1kg的烟煤时，下列说法正确的是:（）A．可放出2.9×107 J的热量; B.屋子吸收了2.9×107 J的热量;C．放出的热量大于2.9×107 J;D．屋子吸收的热量小于2.9×107 J.2．某同学从下表提供的信息中，得出以下几个结论，其中错误的是：A．汽车发动机用水来冷却效果比较好；B．液体的比热容都比固体大；C．同种物质在不同状态下比热容值不同；D．质量相等的铜和铅，升高相同的温度，铜吸收的热量多。

几种物质的比热容表c／[J（kg℃）-1]水4.2×103干泥土0.64×103酒精2.4×103铜0.39×103冰2.1×103铝0.88×103煤油2.1×103铅0.13×103水银0.14×103砂石0.92×1033．下列工具或仪器中属于省力杠杆的是:（）4．下列说法正确的是（）A．“G=mg”表明：物体受到的重力跟它的质量成正比B．“m=G/g”表明：物体的质量跟它的重力成正比C．“g=G/m”表明：g值大小等于物体受的重力跟它质量的比值，且是一个恒定的值D．上述说法都正确5．用大小不变的水平力，拉木块沿水平桌面上做匀速直线运动，如图所示。

木块在运动过程中，下列说法正确的是..................................................................................................... （）A．木块对桌面的压力和木块受到的重力是一对平衡力B．木块受到的滑动摩擦力大小保持不变C．绳对木块的拉力大于桌面对木块的摩擦力D．绳对木块的拉力和木块对绳的拉力是一对平衡力6．四位同学分别用同一把最小刻度为毫米的刻度尺测量同一支铅笔的长度，记录的数据如下，其中错误的是............................................................................................................. （）A．171.2mm B．1.712dm C．0.01712km D．0.1712m7．托盘天平横梁平衡的标志是（）A．将天平放在水平桌面上B．使指针对准标尺中央红线C．将游码移到横梁标尺左端“零”刻度线上D．以上条件均要具备.8．2005年第48届世界乒乓球锦标赛在我国上海举行，我国选手包揽了全部五项冠军，他们在比赛中使用的“大球”较以前的“小球”直径增加了（）A．2μm B．2mm C．2cm D．2dm9．最早发现电流周围存在磁场的科学家是................................................................... （）A．牛顿B．伽利略C．奥斯特D．安培10．如图所示是电阻甲和乙的U－I图像，下列说法中正确的是............................... （）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙＝5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W11．把一根均匀的铁棒锯掉13，剩下的23铁棒的密度: （）A ．是原来密度的13; B ．是原来密度的23; C ．与原来密度相同; D ．是原来密度的3倍. 12．如图所示，电流表的示数为( ) A ．2.3AB ．2.6AC ．0.46AD ．0.5A 13．．从显微镜的结构图中的光路图可以看出（ ）A ．目镜的焦距比较长，物镜的焦距比较短B ．目镜的焦距比较短，物镜的焦距比较长C ．目镜和物镜的焦距一样长D ．对目镜和物镜焦距的长度没有明确的要求.14．有一段导体，下列措施中能减小其电阻的是（ ）A ． 减小导体两端的电压B ．减小导体中的电流C ．减小导体的横截面积D ．减小导体的长度.15．科学家在对蝙蝠的研究中，曾经用黑布将蝙蝠的双眼蒙上，发现蝙蝠也可以很正常地飞行，没有受到一点影响，这是因为（ ）A ．蝙蝠在飞行时会发出超声波，穿透黑布，清楚地看到黑布外面的目标B ．蝙蝠在飞行时会发出次声波，根据回声定位原理来飞行C ．蝙蝠在飞行时会发出超声波，根据回声定位原理来飞行D ．黑布太薄会透光，蝙蝠可以很清楚地看到黑布外面的目标.二、填空题16．如图7所示，闭合开关，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会发生偏转。

2017年江苏省无锡市中考物理试卷一、选择题（共12小题，每小题2分，满分24分）1．物理老师上课声音洪亮，大家听得很清楚，这里的“洪亮”是指声音的（）A．响度大B．音量高C．音色优美 D．传播速度快2．WiFi上网是当今广泛使用的一种无线网络传输技术，它快递信息用到的是（）A．红外线B．紫外线C．电磁波D．超声波3．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（）A．分子非常小B．分了间有相互作用力C．分子是可分的 D．分子处在无规则运动中4．铜常被用来制作导线，因为它具有（）A．良好的导电性 B．良好的导热性 C．良好的弹性D．较大的硬度5．以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递6．关于水沸腾时的特点，下列说法正确的是（）A．水只在表面发生剧烈汽化B．水只在内部发生剧烈汽化C．持续加热，水温不断上升D．持续加热，水温保持不变7．下列做法不符合安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极8．可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气和0.8m3的水，下列关于可燃冰说法错误的是（）A．可燃冰是不可再生能源B．1m3可燃冰比0.8m3的水质量小C．可燃冰形成在压强较大的环境中D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多9．用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”，将100ml的酒精和100ml的水混合后，发现总体积小于200ml．基于上述现象所设想的物质微观结构模型较为合理的是（）A．物质是由微粒组成的，微粒之间有空隙B．固体是由微粒组成的，液体是连成一片的C．液体是由微粒组成的，固体是连成一片的D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体10．射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能；③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若不受任何力作用，将处于静止状态，其中说法正确的是（）A．只有①B．只有①② C．只有①②③D．①②③④都正确11．用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A．水比煤油的比热容大B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大12．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器二、填空题（共9小题，每空1分，满分22分）13．如图所示实验，用判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与电流方向是否有关，应该采取的操作是．14．我国首架拥有完全自主知识产权的大型客机c919在上海浦东机场成功起飞．飞机装有无锡某企业生产的3D打印钛合金零件，3D打印技术之就是在高能激光的作用下．钛合金粉末会（选填“吸收”或“放出”）热量，（填物态变化名称）成液态，然后成型．15．用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的高度处从静止滑下，小车撞击木块的过程中，对木块（选填“做功”“不做功”）．16．小明想测量无锡地铁的运行速度．他测得地铁从堰桥站出发到达锡北运河站时间为2min，在手机中用“百度地图”截取了一段地图（如图所示）．用刻度尺测得地图上两站间的距离为cm，若地图上1cm等于实际1km，则地铁在两站之间的平均速度为km/h．17．小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动变阻器的滑动摩擦力大小，这样操作的错误是，纠正错误后，应拉动弹簧测力计使木块做运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将（选填“变大”或“不变”）．18．用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜，并保持硬纸板A、B两部分在，为了探究反射角与入射角的大小关系，需要多次改变．19．如图所示，用动滑轮匀速提起重3N的物体，拉力F为2N，物体在10s内上升1m．在此过程中，动滑轮的机械效率为，拉力F的功率为 W，若要提高动滑轮提升物体的效率，可以采取的措施是：．20．探究压力的作用效果与受力面积的关系时，分别采用如图甲、乙所示的两种方法．用两只手的食指分别压在铅笔两端．（1）的方法不合理，该方法未控制相等．（2）图甲中．铅笔笔尖面积是0.5mm2，两手指均用2N的力对压铅笔两端．则笔尖对手指的压强为Pa．21．用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为g/cm3，将体积相等的两种液体分别倒入相同容器中，则（选填“甲”和“乙”）液体对容器底部的压强大．三、解答题（共6小题，满分32分）22．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是kW•h，R2的阻值是Ω．23．按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像．（2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．24．图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜，使用时，将物品放在展示台的摄影面板上．（1）该视频展示台摄像头的镜头焦距可调范围为 5.4mm﹣64.8mm，把一张照片放在投影面板上，镜头离投影面板的距离为40cm，照片通过镜头成的像是A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像（2）与视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图乙所示的电路进行模拟研究，电路中直流电动机的线圈电阻为2Ω，Rφ为阻值是10Ω的定值电阻，电源电压保持12V不变，闭合开关S，当电动机正常工作时，匀速提升重为0.4N的物体，此时电压表示数为6V，求：①电动机正常工作时，通过电阻Rφ的电流是多大？②电动机正常工作2秒所消耗的电能是多少？③若电动机正常工作时，有5%的机械能用来提升物体，物体在2秒内上升的高度是多少？25．同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g取10N/kg，ρ水=1×103kg/m3）（1）为了测出塑料瓶的体积，进行如下操作，①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过増减砝码和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示，烧杯和水的总质量为g．②在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中（瓶没有接触烧杯，水未溢出），通过増减祛码和移动游码使天平再次获得平衡，所用砝码总质量和游码所示质量之和为167g，塑料瓶的体积是cm3．（2）同学们根据生活经验提出了如下三种猜想，并举出了相应的实例猜想一，浮力的大小与物体的密度有关，实例：铁块可以在水中下沉，木头可以浮在水面上猜想二，浮力的大小与液体的密度有关，实例：鸡蛋可以在水中下沉，在盐水中可以浮起来猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实验过程如图乙所示．①根据实验步骤d和（填序号），可以确定猜想二是正确的；②根据实验步骤c和d可以验证猜想三是（选填“正确”或“错误”）；对该猜想对应的实例，合理的解释是．③要验证猜想一是否正确，可以在塑料瓶中后再进行探究．④同学们讨论认为，猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于g/cm3（计算结果保留1位小数）．26．小明和小华测量定额电压为2.5V的小灯泡的额定功率（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．②闭合开关前，应将滑动变阻器处在最（填写“左”或“右”）端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是．④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为W．（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C 处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．①操作；②如何判断：．（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：（1）断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为2.5V；（2）保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6V；小灯泡的额电功率为W（计算结果保留两位小数）．27．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB可绕O点旋转，A端与直杆底端相连，B端装有塞子，当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空气开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水．（1）为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验①将浮子倒置后，用刻度尺测出浮子内的深度h②将浮子装满水，；③浮子上底面的面积表达式：S上= （用所测量物理量的符号表示）（2）若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm2，外界大气压为1.0×105Pa，浮子、直杆、细杆AB、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停止进水时，浮子内的气体压强为外界大气压强的1.2倍，求此时：①浮子上底面所受内外气体压力差为多大？②OA长6cm，OB长4cm，塞子受到水的压力为多大？（3）科学研究表明，一定质量的气体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出，若通过移动调节螺母的方法保证马桶正常使用，应如何移动调节螺母．2017年江苏省无锡市中考物理试卷参考答案与试题解析一、选择题（共12小题，每小题2分，满分24分）1．物理老师上课声音洪亮，大家听得很清楚，这里的“洪亮”是指声音的（）A．响度大B．音量高C．音色优美 D．传播速度快【考点】9F：响度．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．听声能辨人，是因为不同人发出的声音的音色不同．【解答】解：声音的特征有：音调、响度、音色；上物理课时，物理老师声音洪亮，这里“洪亮”指的是声音的大小，指响度大，故BCD不符合题意．故选A．2．WiFi上网是当今广泛使用的一种无线网络传输技术，它快递信息用到的是（）A．红外线B．紫外线C．电磁波D．超声波【考点】D2：电磁波的传播．【分析】微波是指频率为300MHz﹣300GHz的电磁波，WiFi在2.4GH频段工作，属于微波．【解答】解：WiFi利用了电磁波中的微波技术进行信息传输．故选C．3．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（）A．分子非常小B．分了间有相互作用力C．分子是可分的 D．分子处在无规则运动中【考点】GW：扩散现象．【分析】两种物质接触时，彼此进入对方的现象叫扩散，扩散表明一切物质的分子都是不停的做无规则的运动．【解答】解：八月桂花盛开，微风吹过，飘来阵阵花香，是桂花的芳香分子扩散到空气中，这种现象说明了分子在不停的做无规则的运动，故D正确．故选D．4．铜常被用来制作导线，因为它具有（）A．良好的导电性 B．良好的导热性 C．良好的弹性D．较大的硬度【考点】11：物质的物理特征．【分析】物质的性质决定物质的用途，铜常被用来制造导线，是利用了其具有良好的导电性，据此进行分析判断．【解答】解：铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意；故选A．5．以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递【考点】G7：物体内能的改变；G4：内能的概念；G8：热传递；GM：内燃机的四个冲程．【分析】（1）内能是物体内部所有分子做无规则运动的动能和分子势能的总和，物体的温度越高，内能越大；一切物体都有内能．（2）改变物体内能的方式有：做功和热传递；（3）热机的四个冲程，吸气冲程、压缩冲程、做功冲程、排气冲程．压缩冲程中，机械能转化为内能；做功冲程中，内能转化为机械能；（4）热传递的条件是物体间存在温度差．【解答】解：A、一切物体都有内能，所以0℃的物体也有内能，故A错误；B、做功和热传递都可以改变物体的内能，故B正确；C、汽油机的做功冲程将内能转化为机械能，故C错误；D、热量总是从温度高的物体向温度低的物体传递，故D错误．故选B．6．关于水沸腾时的特点，下列说法正确的是（）A．水只在表面发生剧烈汽化B．水只在内部发生剧烈汽化C．持续加热，水温不断上升D．持续加热，水温保持不变【考点】1I：沸腾及沸腾条件．【分析】沸腾的条件是：达到沸点、能继续从外界吸热．液体沸腾时温度保持不变．沸腾是液体表面和内部同时发生的汽化现象．【解答】解：AB、沸腾是液体表面和内部同时发生的汽化现象，故AB错误；CD、水沸腾过程中继续加热，水的温度保持不变，故C错误，D正确．故选D．7．下列做法不符合安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极【考点】IV：安全用电原则．【分析】（1）家庭电路要安装符合安全要求的保险丝，不能用铁丝或铜丝代替保险丝；（2）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳；（3）开关控制用电器或插座时，开关和用电器是串联的；（4）测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线．【解答】解：A、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故A不符合安全用电原则；B、家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施，故B符合安全用电原则；C、开关接在火线上，更换灯泡时才能更安全，故C符合安全用电原则；D、使用测电笔时，手要与笔尾金属体接触，故D符合安全用电原则．故选A．8．可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气和0.8m3的水，下列关于可燃冰说法错误的是（）A．可燃冰是不可再生能源B．1m3可燃冰比0.8m3的水质量小C．可燃冰形成在压强较大的环境中D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多【考点】GJ：燃料的热值；K2：能源的分类．【分析】（1）根据属于不可再生能源进行分析；（2）可燃冰的密度约为1176kg/m3，根据密度变形公式m=ρV比较质量大小；（3）可燃冰存在于压强大、温度低的地方；（4）可燃冰的热值大于天然气的热值，根据Q=qV比较放出热量的多少．【解答】解：A、可燃冰一次能源，还属于不可再生能源，故A正确；B、可燃冰的密度大于水的密度，且1m3可燃冰的体积大于0.8m3水的体积，由m=ρV可知，可燃冰的质量较大；故B错误；C、可燃冰存在于压强大、温度低的地方．在海底和冻土层可能存在“可燃冰”；故C正确；D、“可燃冰”的热值大于天然气的热值，相同相同体积的条件下，由Q=qV可知，完全燃烧时可燃冰放出的热量多；故D正确．故选B．9．用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”，将100ml的酒精和100ml的水混合后，发现总体积小于200ml．基于上述现象所设想的物质微观结构模型较为合理的是（）A．物质是由微粒组成的，微粒之间有空隙B．固体是由微粒组成的，液体是连成一片的C．液体是由微粒组成的，固体是连成一片的D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体【考点】37：分子动理论的其它内容及应用．【分析】分子热运动理论的内容：一是物质是由分子构成的；二是构成物质的分子都在不停地做无规则运动；三是分子间存在相互作用力﹣﹣引力和斥力；不同物体互相接触时彼此进入对方的现象叫扩散，扩散现象说明分子在不停的做无规则运动；间接说明分子间存在间隙．【解答】解：用放大镜或低倍显微镜对笔迹仔细观察，可以看到笔画是由许多黑色的小颗粒组成的说明物质由微小的颗粒组成，发现这条线是“断裂”，说明微粒之间存在间隙；将100mL的水和100mL的酒精充分混合，混合后水与酒精的总体积将小于200mL，正是由于酒精分子和水分子之间有间隙，才会导致混合合总体积变小，故A正确．故选A．10．射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能；③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若不受任何力作用，将处于静止状态，其中说法正确的是（）A．只有①B．只有①② C．只有①②③D．①②③④都正确【考点】FU：动能和势能的转化与守恒；6F：力的作用效果；6J：牛顿第一定律；6L：惯性．【分析】（1）力可以使物体发生形变，拉弓的力改变了弓的形状．（2）拉弓射箭时，弓弦发生了弹性形变，弓具有了弹性势能，箭射出去就是因为弓的弹性势能转化为了箭的动能；（3）惯性是物体本身的一种性质，惯性是物体保持原来运动状态不变的性质；（4）根据牛顿第一定律分析解答．【解答】解：①弓弦对箭施加的力使箭由静止变为运动，改变了箭的运动状态，故①正确；②箭射出时，弓弦的弹性形变程度变小，弹性势能减小；箭由静止变为运动，动能增大；所以，弓弦的弹性势能转化为箭的动能，故②正确；③射出去的箭离开弓以后能够继续向前运动，是箭由于惯性仍然保持原来的运动状态；惯性是物体保持原来运动状态不变的性质，不是力，不能说由于惯性作用，故③错误；④在空中飞行的箭若不受任何力作用，将保持原来的运动状态，继续做匀速直线运动，故④错误．综上分析可知，只有①②正确．故选B．11．用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A．水比煤油的比热容大B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大【考点】GD：比热容的概念．【分析】（1）相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化大（小）的吸热能力弱（强）；（2）用搅拌器搅拌，目的是使得液体受热均匀；（3）水和煤油的沸点不同，加热时间也不同，无法比较比热容的大小；（4）根据△t=，相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大【解答】解：A、相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化大的吸热能力弱，比热容小，水的比热容大于煤油的比热容，故A正确；B、实验中搅拌器的作用是：使液体受热均匀，故B正确；C、水和煤油的沸点不同，加热时间也不同无法比较比热容的大小，故C错误；D、由于煤油的比热容小，根据△t=，质量相同的水和煤油，吸收相同的热量，煤油的温度比水的温度升高得大，故D正确．故选C．12．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）。

解析：本题考查的是探究影响滑动摩擦力的因素。

采用控制变量法，实验中应保证拉力和摩擦力在同一直线上18、用如图所示的装置探究光的反射定律。

为了在硬纸板上同事呈现入射光和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板与平面镜垂直，并保持硬纸板AB两部分在在同一水平面。

为了探究光反射角与入射角的大小关系，需要多次改变入射角的大小。

解析：本题考查的是探究光的反射定律。

需要多次实验使结论更具普遍性。

19、如图所示，用动滑轮匀速提升3N的物体，拉力F为2N,物体在10S内上升1m，在此过程中，动滑轮的机械效率为75% 。

拉力F的功率为0.4 w。

若要提高动滑轮提升物体时的机械效率，可以采用的措施：换轻质的动滑轮等。

解析：本题考查的是滑轮相关知识，包括功率、机械效率。

η=Gh/Fs，计算拉力的功率时，一定要注意绳子端移动的距离是物体上升高度的两倍这个问题。

提高动滑轮的机械效率，可以减小动滑轮的自重，也可以减少绳子与滑轮之间的摩擦，或者增加重物的自重。

20.探究压力的作用效果和受理面积的关系时，分别采用如图甲、乙所示的两种方法，用两只手的食指分别压在铅笔的两端。

⑴乙的方法不合理，该方法控制压力相等。

⑵图甲中，铅笔笔尖的面积是0.5mm2，两手指均用2N的力压铅笔的两端，则笔尖对手指的压强是4×106pa。

解析：本题考查的是压强公式的利用。

乙的方法需要考虑到铅笔的自重问题，所以造成上下手指受到的压力不相同。

21.如图是甲乙两种液体质量与体积关系图像，甲的密度是1g/cm3。

将体积相等的这两种液体分别倒入相同的容器中，则甲选填“甲”或“乙”）液体对容器底部产生的压强大。

解析：本题考查质量与体积关系图像问题和液体压强公式。

从图上可以看出，甲液体的密度比乙大，液体的体积相同，容器形同，故深度相同，所以密度大的液体造成的压强大。

23、（4分）按要求作图（1）请在图甲中画出AB通过平面镜所成的像（2）如图乙所示，用手顶在刻度尺的O点，刻度尺静止，请在图中画出此时刻度尺受力力的示意图（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有灯L1、L2亮，开关接2时，只有L3、L4亮。

2017年无锡市中考物理试卷抽选集合（1）学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．下列物体都能导热，其中导热本领最好的是........................................................... （）A．铁管B．铝管C．铜管D．热管2．今年8月，第29届夏季奥运会将在我国北京举办.为了有效防止汽车尾气污染,北京市汽车燃料的使用正在逐渐用新的清洁燃料取代目前的汽油.下列燃料中：①煤②天然气③乙醇④一氧化碳,属于较清洁燃料的是........................................................................................ （）A．①②③ ; B．①③④; C.②④ ; D.②③.D3．如图所示，一小闹钟静止在水平桌面上，则........................................................... （）A．闹钟受到的重力和桌面对闹钟的支持力是一对平衡力B．闹钟受到的重力和闹钟对桌面的压力是一对平衡力C．桌面受到的支持力和闹钟对桌面的压力是一对平衡力D．桌面受到的重力和闹钟对桌面的压力是一对平衡力4．水平面上一个物体分别受到向左和向右的两个力作用，开始时F右＞F左，当向左的力逐渐变大时，物体所受水平方向合力大小...........................................................（）A．不断变大B．不断变小C．先变大后变小D．先变小后变大5．对下列尺度的估计中，跟事实相差较远的是:（）A．同学用课桌的高度大约70cm左右;B．一张普通CD光盘的直径大约30cm;C．操场上一个篮球场的长度约28m ;D．教室门的高度大约有2m.6．小华用餐时看到碗里清汤的汤面上漂浮着少许花生油。

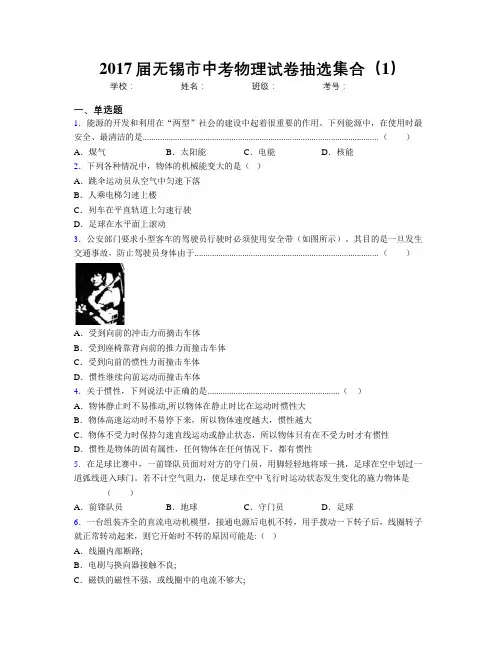

2017届无锡市中考物理试卷抽选集合（1）学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．能源的开发和利用在“两型”社会的建设中起着很重要的作用。

下列能源中，在使用时最安全、最清洁的是............................................................................................................. （）A．煤气B．太阳能C．电能D．核能2．下列各种情况中，物体的机械能变大的是（）A．跳伞运动员从空气中匀速下落B．人乘电梯匀速上楼C．列车在平直轨道上匀速行驶D．足球在水平面上滚动3．公安部门要求小型客车的驾驶员行驶时必须使用安全带（如图所示）。

其目的是一旦发生交通事故，防止驾驶员身体由于..................................................................................... （）A．受到向前的冲击力而摘击车体B．受到座椅靠背向前的推力而撞击车体C．受到向前的惯性力而撞击车体D．惯性继续向前运动而撞击车体4．关于惯性，下列说法中正确的是.............................................................（）A．物体静止时不易推动,所以物体在静止时比在运动时惯性大B．物体高速运动时不易停下来，所以物体速度越大，惯性越大C．物体不受力时保持匀速直线运动或静止状态，所以物体只有在不受力时才有惯性D．惯性是物体的固有属性，任何物体在任何情况下，都有惯性5．在足球比赛中，一前锋队员面对对方的守门员，用脚轻轻地将球一挑，足球在空中划过一道弧线进入球门。

若不计空气阻力，使足球在空中飞行时运动状态发生变化的施力物体是（）A．前锋队员B．地球C．守门员D．足球6．一台组装齐全的直流电动机模型，接通电源后电机不转，用手拨动一下转子后，线圈转子就正常转动起来，则它开始时不转的原因可能是:（）A．线圈内部断路;B．电刷与换向器接触不良;C．磁铁的磁性不强，或线圈中的电流不够大;D．线圈正好处于平衡位置.7．如图所示,在条形磁铁周围放置有甲、乙、丙三个小磁针,小磁针N极指向正确的是:（）A．甲、乙对，丙错; B. 甲、丙对,乙错;C．乙、丙对,甲错; D甲、乙丙都对 .8．下列常见电器中不是利用电流热效应工作的是（）A．电炉B．电动机C．电饭锅D．电熨斗9．横截面积相同，电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金线C．两条导线一样长D．以上情况都可能.10．我们在连接电路时特别要避免电路发生短路，这是因为在短路时（）A．电源中没有电流通过B．用电器中有很大电流通过，容易烧坏用电器C．电源中有很大电流通过，容易烧坏电源D．电源正常工作，但用电器不能正常工作.二、多选题11．一艘轮船从海里驶向江河后，下列物理量不发生改变的有（）A．船受到的重力B．船受到的浮力C．船排开水的体积D．船底受到水的压强三、填空题12．下图为测量降水量的雨量筒，无风时正确的使用方法如图甲所示。

2017年无锡物理中考题答案一、选择题（共12题，每题2分，共计24分）1、物理老师上课时声音洪亮，同学们听得清楚，这里的“洪亮”指的是声音的（A）A.响度大B.音调高C.音色优美D.传播速度快解析：声音洪亮指的是响度2、wifi无线上网是当今广泛使用的一种无线网络传输技术，它传递信息利用到的是（C）A.红外线B.紫外线C.电磁波D.超声波解析：无线网络传输使用的是电磁波3、桂花盛开，微风吹过，飘来阵阵花香，这个现象说明（D）A.分子非常小B.分子之间有相互作用力C.分子是可分的D.分子处在无规则运动中解析：考察分子热运动4、铜常被用做制造导线，主要是因为它具有（A）A.良好的导电性B.良好的导热性C.良好的弹性D.较大的硬度解析：铜用来做导线主要是导电性能很好5、以下与内能有关的说法正确的是（B）A.0摄氏度的物体没有内能B.做功和热传递都可以改变物体的内能C汽油机做功冲程将机械能转化为内能D热量总是从内能大的物体向内能小的物体转移解析：做功和热传递是改变内能的两种方式6、关于水的沸腾特点，下列描述正确的是（D）A.水只在表面发生剧烈汽化B.水只在内部发生剧烈汽化C.持续加热，水温不断升高D.持续加热，水温保持不变解析：沸腾是一种表面和内部同时发生的剧烈的汽化现象，需要吸热，沸腾过程中温度保持不变7、下列做法不符合安全用电原则的是（A）A.可用铜丝代替熔丝B.冰箱的金属外壳应该接地C.控制电灯的开关必须接在火线上D.使用测电笔时，手要接触笔尾金属电极解析：熔丝一般选取电阻较大，熔点较低的材料，铜明显不合适8、2017年5月18日，中国地质调查局宣布，我国首次产可燃冰成功，可燃冰是一种存在与深海底的新型能源，1m3可燃冰可转化为164m3天然气和0.8m3的水，下列关于可燃冰的说法错误的是（B）A.可燃冰是不可再生能源B.1m3可燃冰比0.8m3的水质量小C.可燃冰形成在压强较大的环境中D.相同体积的可燃冰和天然气完全燃烧后，可燃冰放出的热量多解析：1m3可燃冰可转化为164m3天然气和0.8m3的水，说明1m3可燃冰质量应该等于164m3天然气和0.8m3的水的总质量9、用碳素笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”的，将100ml 的酒精和100ml的水混合后，发现总体积小于200ml，基础上述现象所设想的物质微观结构模型较为合理的是（A）A.物质是由微粒组成的，微粒之间有间隙B固体是由微粒组成的，液体是连成一片的C.液体是由微粒组成的，固体是连成一片的D.物质是由微粒组成的，各个微粒紧靠在一起，形成我们所看到的的连续体解析：物质是由微粒组成的，固体和液体都是如此，组成物质的分子之间存在间隙10、射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出以下结论：①弓弦对箭施加的力改变了箭的运动状态②弓弦的弹性势能转化为箭的动能③箭由于惯性仍能继续飞行④在空中飞行的箭若不受到任何力将处于静止状态，其中正确的是（C）A.只有① B.只有①② C.只有①②③ D.①②③④都正确解析：力可以改变物体的运动状态，故①正确，弓弦被拉开而变形，具有弹性势能，转化为箭的动能，②正确，飞出去的箭不会马上停止运动，是由于惯性，③正确，空中飞行的箭若突然不受任何力的作用，根据牛顿第一定律可知将做匀速直线运动，故④错误11、如图所示的装置先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次试验表明，要让水和煤油升高相同的温度，水需要加热的时间更长，以下关于该实验操作及分析错误的是（C）A.水比煤油的比热容大B.加热时不断用玻璃棒搅拌是为了让水和煤油受热均匀C.实验时可以不适用温度计，让水和煤油都沸腾后再比较加热时间D.相同质量的水和煤油，若吸收相同的热量后，煤油比水升高的温度大解析：水和煤油的沸点并不同，C的操作煤油控制升高相同的温度12、探究“通过电阻的电流与电阻大小的关系”时，我们一般需要先预设一个电压值，实验中要保持电阻两端电压为这个预设值不变，现采用如图所示的电路进行探究，器材：学生电源（6V），滑动变阻器（20Ω1A），电流表，电压表，开关，三个定值电阻（5Ω10Ω20Ω）及导线若干，以下说法正确的是（C）A.要获得三组实验数据，电压预设范围可以为1.5V-5VB.要获得三组实验数据，电压预设范围可以为1V-4VC.电压预设值越大，在获得三组实验数据的过程中，滑动变阻器调节范围越小D.若实验中电压预设值为2V，要获得三组实验数据，应更换一个最大阻值为30Ω的滑动变阻器解析：当要获得20Ω定值电阻的实验数据时，容易造成滑动变阻器的阻值不够，通过将滑动变阻器的电阻全部接入时可以计算出，此时20Ω定值电阻两端的电压是3V，故电压的预设值最小为3V，由于滑动变阻器能通过的最大电流为1A，故使用5Ω定值电阻时，容易造成滑动变阻器损坏，通过电流的最大值为1A可以计算出，此时5Ω定值电阻两端的电压为5V，所以预设电压应该是3-5V。

2０17年江苏省无锡市中考物理试卷一、选择题（共12小题，每小题2分,满分24分)１.物理老师上课声音洪亮，大家听得很清楚,这里的“洪亮”是指声音的( ) A．响度大Ｂ.音量高Ｃ．音色优美D．传播速度快２．WiFi上网是当今广泛使用的一种无线网络传输技术,它快递信息用到的是()A．红外线B．紫外线ﻩC.电磁波 D.超声波3．八月桂花盛开,微风吹过,飘来阵阵花香，这说明（）A．分子非常小ﻩB．分了间有相互作用力C.分子是可分的D.分子处在无规则运动中4.铜常被用来制作导线,因为它具有（)A.良好的导电性ﻩＢ.良好的导热性ﻩC．良好的弹性D．较大的硬度5．以下关于内能的说法正确的是( ）A.0℃的物体没有内能Ｂ．做功和热传递都可以改变物体的内能C.汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递6．关于水沸腾时的特点，下列说法正确的是( )A．水只在表面发生剧烈汽化ﻩB.水只在内部发生剧烈汽化Ｃ．持续加热，水温不断上升ﻩD．持续加热，水温保持不变７．下列做法不符合安全用电原则的是( )A.可用铜丝代替熔丝B.电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时,手要接触笔尾金属电极8．可燃冰是一种藏在深海海底的新型能源,1m３可燃冰可转化为16４m3的天然气和0．8m3的水，下列关于可燃冰说法错误的是（)Ａ．可燃冰是不可再生能源B．1m3可燃冰比0.8m３的水质量小C．可燃冰形成在压强较大的环境中D.相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多9.用素描笔在纸上画一条线,再用放大镜仔细观察,发现这条线是“断裂”，将100m ｌ的酒精和１０0ml的水混合后，发现总体积小于２00ml.基于上述现象所设想的物质微观结构模型较为合理的是()Ａ.物质是由微粒组成的，微粒之间有空隙B．固体是由微粒组成的,液体是连成一片的Ｃ．液体是由微粒组成的,固体是连成一片的D．物质由微粒组成的，各个微粒在一起,形成我们看到的连续体1０．射箭时，拉开的弓弦能将箭射出,箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能;③箭由于惯性作用仍能继续飞行;④在空中飞行的箭若不受任何力作用,将处于静止状态,其中说法正确的是（）A．只有①ﻩB.只有①②ﻩC．只有①②③ D.①②③④都正确11．用如图所示的装置,先后加热初温、质量均相同的水和煤油,比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度,水需要的加热时间更长，以下关于该实验的操作及分析错误的是( )A．水比煤油的比热容大B.加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D.相同质量的水和煤油,若吸收相同热量后．煤油比水升高的温度大1２．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω,1A）、电流表、电压表、开关、三个定值电阻(５Ω、10Ω、20Ω)及导线若干，以下说法正确的是(）A.要获得3组实验数据，电压预设值范围可以为１.５V﹣5VB.要获得3组实验数据,电压预设值范围可以为1V﹣4VC．电压预设值越大,在获得3组实验数据过程中,滑动变阻器阻值调节范围越小D．实验电压预设值为2V.要获得３组实验数据，要更换最大阻值为３0Ω的滑动变阻器二、填空题（共9小题,每空1分，满分22分)13.如图所示实验，用判断通电螺线管周围各点的磁场方向,为了探究通电螺线管磁极的极性与电流方向是否有关,应该采取的操作是．14.我国首架拥有完全自主知识产权的大型客机c9１9在上海浦东机场成功起飞.飞机装有无锡某企业生产的3Ｄ打印钛合金零件,３D打印技术之就是在高能激光的作用下．钛合金粉末会(选填“吸收”或“放出”)热量, （填物态变化名称)成液态，然后成型．15．用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的高度处从静止滑下，小车撞击木块的过程中，对木块（选填“做功”“不做功”）.16.小明想测量无锡地铁的运行速度.他测得地铁从堰桥站出发到达锡北运河站时间为2min，在手机中用“百度地图”截取了一段地图(如图所示)．用刻度尺测得地图上两站间的距离为cm,若地图上1ｃm等于实际1km，则地铁在两站之间的平均速度为km／h.17.小华在探究影响滑动摩擦力大小因素时,用如图所示的方式测量滑动变阻器的滑动摩擦力大小，这样操作的错误是,纠正错误后，应拉动弹簧测力计使木块做运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将(选填“变大”或“不变”).1８．用如图所示的装置探究光的反射定律.为了在硬纸板上同时呈现入射光束和反射光束,将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜,并保持硬纸板A、B两部分在，为了探究反射角与入射角的大小关系，需要多次改变.19.如图所示,用动滑轮匀速提起重3Ｎ的物体，拉力F为2N,物体在10s内上升1m.在此过程中，动滑轮的机械效率为，拉力F的功率为W,若要提高动滑轮提升物体的效率,可以采取的措施是：．20. 探究压力的作用效果与受力面积的关系时，分别采用如图甲、乙所示的两种方法.用两只手的食指分别压在铅笔两端．(1）的方法不合理,该方法未控制相等．(２)图甲中．铅笔笔尖面积是0.5mm2,两手指均用2N的力对压铅笔两端.则笔尖对手指的压强为Pａ.21.用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为g/cm3，将体积相等的两种液体分别倒入相同容器中，则（选填“甲”和“乙”)液体对容器底部的压强大．三、解答题(共6小题,满分32分）2２．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示,Ｒ１和R2均为电阻丝,电烤箱在低温档正常工作0.5h所消耗的电能是kW•h,R2的阻值是Ω．额定电压２2０V额定功率高温档1100Ｗ低温档440W23．按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像．(2）如图乙所示,用手指顶在刻度尺上O点,刻度尺水平静止．请在图中画出此时刻度尺受力示意图.（3)图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线,使开关Ｓ接1时，只有L1、L2亮，开关接2时,只有灯Ｌ３、Ｌ4亮.２4．图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜，使用时,将物品放在展示台的摄影面板上．(1)该视频展示台摄像头的镜头焦距可调范围为5．4mm﹣64.８ｍm，把一张照片放在投影面板上，镜头离投影面板的距离为４０cm，照片通过镜头成的像是A.放大的实像B．缩小的实像C．放大的虚像 D.缩小的虚像(２）与视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图乙所示的电路进行模拟研究,电路中直流电动机的线圈电阻为２Ω，Rφ为阻值是10Ω的定值电阻，电源电压保持1２Ｖ不变,闭合开关S，当电动机正常工作时,匀速提升重为0．4N的物体,此时电压表示数为6V,求：①电动机正常工作时，通过电阻Ｒφ的电流是多大？②电动机正常工作2秒所消耗的电能是多少？③若电动机正常工作时,有5%的机械能用来提升物体,物体在2秒内上升的高度是多少?2５．同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，(ｇ取10N/ｋｇ,ρ＝1×103kｇ/m3）水(１）为了测出塑料瓶的体积，进行如下操作,①把天平放在水平桌面上,调节天平平衡，在左盘中放入盛有适量水的烧杯，通过増减砝码和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示,烧杯和水的总质量为ｇ.②在空塑料瓶中装入适量细沙，拧紧瓶盖,在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中(瓶没有接触烧杯，水未溢出),通过増减祛码和移动游码使天平再次获得平衡，所用砝码总质量和游码所示质量之和为１67g,塑料瓶的体积是ｃｍ3.(2）同学们根据生活经验提出了如下三种猜想,并举出了相应的实例猜想一，浮力的大小与物体的密度有关，实例:铁块可以在水中下沉，木头可以浮在水面上猜想二,浮力的大小与液体的密度有关,实例:鸡蛋可以在水中下沉，在盐水中可以浮起来猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实验过程如图乙所示.①根据实验步骤d和（填序号），可以确定猜想二是正确的;②根据实验步骤c和ｄ可以验证猜想三是（选填“正确”或“错误”）；对该猜想对应的实例，合理的解释是．③要验证猜想一是否正确,可以在塑料瓶中后再进行探究.④同学们讨论认为,猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关,要选用一个能漂浮在图e中盐水上的物体时,物体的密度应小于g/ｃm ３(计算结果保留1位小数)．26.小明和小华测量定额电压为2.５V的小灯泡的额定功率(１)①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整.②闭合开关前，应将滑动变阻器处在最(填写“左”或“右”)端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮,电压表和电流表均无示数,小明找来一根完好的导线，一端连在电源负极,另一端触碰接线柱A、Ｂ、C，当发现只有触碰接线柱Ｃ时,灯泡才发光，若电路中只有一处故障,且各器材,导线均完好,则电路故障可能是.④排除故障后，闭合开关,移动滑动变阻器，当电压表为2.5Ｖ时，电流表示数如图乙所示,则小灯泡的额定功率为W．(2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合,移动滑动变阻器的滑片使灯泡发光,不添加器材,请你说出接下来的操作及判断方法.①操作;②如何判断: ．(3）小明和小华重新设计了一种测量小灯泡额定功率的电路,如图丙所示，电源电压保持3.5Ｖ不变，R0为阻值为10Ω的定值电阻,连接好电路后进行如下操作：(1)断开开关S2,闭合开关Ｓ和、Ｓ１，移动滑动变阻器滑片P,使电压表示数为２.5V;（2)保持滑动变阻器滑片P位置不变,断开开关S1,闭合开关S、S2,读出电压表示数为2．６V；小灯泡的额电功率为W(计算结果保留两位小数).27.图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器,中间有圆柱形的孔（图乙是浮子的放大示意图),壁的厚度忽略不计,浮子通过孔套在直杆上,并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆ＡB可绕O点旋转,A端与直杆底端相连，B端装有塞子，当水箱的进水孔进水,水面接触到浮子下端后,浮子内的空气开始被封闭压缩,随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水.(1）为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验①将浮子倒置后,用刻度尺测出浮子内的深度h②将浮子装满水,;(用所测量物理量的符号表示）③浮子上底面的面积表达式:S上=(2)若浮子上升的过程中内部被封闭的空气不泄露,用上述方法测得的浮子上底面的面积为10cm2，外界大气压为1．0×１0５Pa，浮子、直杆、细杆ＡB、塞子的重力及所受浮力均不计,忽略所有摩擦,当进水孔停止进水时,浮子内的气体压强为外界大气压强的１.２倍,求此时:①浮子上底面所受内外气体压力差为多大？②OA长6cm，ＯＢ长4cｍ,塞子受到水的压力为多大?(3)科学研究表明,一定质量的气体,在温度不变时,其压强与体积成反比,当进水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出,若通过移动调节螺母的方法保证马桶正常使用,应如何移动调节螺母.201７年江苏省无锡市中考物理试卷一、选择题（共12小题,每小题2分,满分2４分)１.物理老师上课声音洪亮,大家听得很清楚，这里的“洪亮”是指声音的（)A．响度大 B.音量高ﻩＣ．音色优美D．传播速度快【答案】Ａ【解析】试题分析：声音的特征有:音调、响度、音色；上物理课时,物理老师声音洪亮,这里“洪亮”指的是声音的大小，指响度大,故ＢCD不符合题意,故应选A。

文档目录：A.舟山市2017年中考物理试题及答案B.北京市2017年中考物理试题及答案C.上海市2017年中考物理试题及答案A.无锡市2017年中考物理试题及答案一、选择题（共12小题，每小题2分，满分24分）1．物理老师上课声音洪亮，大家听得很清楚，这里的洪亮是指声音的（）A．响度大B．音量高C．音色优美 D．传播速度快2．WiFi上网是当今广泛使用的一种无线网络传输技术，它快递信息用到的是（）A．红外线B．紫外线C．电磁波D．超声波3．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（）A．分子非常小B．分了间有相互作用力C．分子是可分的D．分子处在无规则运动中4．铜常被用来制作导线，因为它具有（）A．良好的导电性B．良好的导热性C．良好的弹性D．较大的硬度5．以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递6．关于水沸腾时的特点，下列说法正确的是（）A．水只在表面发生剧烈汽化B．水只在内部发生剧烈汽化C．持续加热，水温不断上升D．持续加热，水温保持不变7．下列做法不符合．．．安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极8．可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气和0.8m3的水，下列关于可燃冰说法错误．．的是（）A．可燃冰是不可再生能源B．1m3可燃冰比0.8m3的水质量小C．可燃冰形成在压强较大的环境中D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多9．用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”的，将100ml的酒精和100ml的水混合后，发现总体积小于200ml．基于上述现象所设想的物质微观结构模型较为合理的是（）A．物质是由微粒组成的，微粒之间有空隙B．固体是由微粒组成的，液体是连成一片的C．液体是由微粒组成的，固体是连成一片的D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体10．射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：弓弦对箭施加的力改变了箭的运动状态：弓弦的弹性势能转化为箭的动能；箭由于惯性作用仍能继续飞行；在空中飞行的箭若不受任何力作用，将处于静止状态，其中说法正确的是（）A．只有B．只有C．只有D．都正确11．用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A．水比煤油的比热容大B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大12．探究通过电阻的电流与电阻的大小关系时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V－5VB．要获得3组实验数据，电压预设值范围可以为1V－4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器二、填空题（共9小题，每空1分，满分22分）13．如图所示实验，用判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与电流方向是否有关，应该采取的操作是．14．我国首架拥有完全自主知识产权的大型客机c919在上海浦东机场成功起飞．飞机装有无锡某企业生产的3D打印钛合金零件，3D打印技术之就是在高能激光的作用下．钛合金粉末会（选填吸收或放出）热量，（填物态变化名称）成液态，然后成型．15．用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的高度处从静止滑下，小车撞击木块的过程中，对木块（选填“做功”或“不做功”）．16．小明想测量无锡地铁的运行速度．他测得地铁从堰桥站出发到达锡北运河站时间为2min，在手机中用百度地图截取了一段地图（如图所示）．用刻度尺测得地图上两站间的距离为cm，若地图上1cm等于实际1km，则地铁在两站之间的平均速度为km/h．17．小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动变阻器的滑动摩擦力大小，这样操作的错误是，纠正错误后，应拉动弹簧测力计使木块做运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将（选填“变大”或“不变”）．18．用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜，并保持硬纸板A、B两部分在，为了探究反射角与入射角的大小关系，需要多次改变．19．如图所示，用动滑轮匀速提起重3N的物体，拉力F为2N，物体在10s内上升1m．在此过程中，动滑轮的机械效率为，拉力F的功率为W，若要提高动滑轮提升物体的效率，可以采取的措施是：．20．探究压力的作用效果与受力面积的关系时，分别采用如图甲、乙所示的两种方法．用两只手的食指分别压在铅笔两端．（1）的方法不合理，该方法未控制相等．（2）图甲中．铅笔笔尖面积是0.5mm2，两手指均用2N的力对压铅笔两端．则笔尖对手指的压强为Pa．21．用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为g/cm3，将体积相等的两种液体分别倒入相同容器中，则（选填“甲”或“乙”）液体对容器底部的压强大．三、解答题（共6小题，满分32分）22．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是kWh，R2的阻值是．23．按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像．（2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．24．图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜，使用时，将物品放在展示台的摄影面板上．（1）该视频展示台摄像头的镜头焦距可调范围为 5.4mm--64.8mm，把一张照片放在投影面板上，镜头离投影面板的距离为40cm，照片通过镜头成的像是A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像（2）与视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图乙所示的电路进行模拟研究，电路中直流电动机的线圈电阻为2Ω，R为阻值是10Ω的定值电阻，电源电压保持12V不变，闭合开关S，当电动机正常工作时，匀速提升重为0.4N的物体，此时电压表示数为6V，求：①电动机正常工作时，通过电阻R的电流是多大？②电动机正常工作2秒所消耗的电能是多少？③若电动机正常工作时，有5%的机械能用来提升物体，物体在2秒内上升的高度是多少？25．同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g 取10N/kg，ρ水=1×103kg/m3）（1）为了测出塑料瓶的体积，进行如下操作，把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过増减砝码和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示，烧杯和水的总质量为g．在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中（瓶没有接触烧杯，水未溢出），通过増减祛码和移动游码使天平再次获得平衡，所用砝码总质量和游码所示质量之和为167g，塑料瓶的体积是cm3．（2）同学们根据生活经验提出了如下三种猜想，并举出了相应的实例猜想一，浮力的大小与物体的密度有关，实例：铁块可以在水中下沉，木头可以浮在水面上猜想二，浮力的大小与液体的密度有关，实例：鸡蛋可以在水中下沉，在盐水中可以浮起来猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实验过程如图乙所示．①根据实验步骤d和（填序号），可以确定猜想二是正确的；②根据实验步骤c和d可以验证猜想三是（选填正确或错误）；对该猜想对应的实例，合理的解释是．③要验证猜想一是否正确，可以在塑料瓶中后再进行探究．④同学们讨论认为，猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于g/cm3（计算结果保留1位小数）．26．小明和小华测量定额电压为2.5V的小灯泡的额定功率（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．②闭合开关前，应将滑动变阻器处在最（填写左或右）端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是．④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为W．（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．①操作；②如何判断：．（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10的定值电阻，连接好电路后进行如下操作：（1）断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为2.5V；（2）保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6V；小灯泡的额电功率为W（计算结果保留两位小数）．27．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB可绕O点旋转，A端与直杆底端相连，B端装有塞子，当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空气开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水．（1）为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验①将浮子倒置后，用刻度尺测出浮子内的深度h②将浮子装满水，浮子上底面的面积表达式：S上= （用所测量物理量的符号表示）（2）若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm2，外界大气压为1.0×105Pa，浮子、直杆、细杆AB、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停止进水时，浮子内的气体压强为外界大气压强的1.2倍，求此时：浮子上底面所受内外气体压力差为多大？OA长6cm，OB长4cm，塞子受到水的压力为多大？（3）科学研究表明，一定质量的气体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出，若通过移动调节螺母的方法保证马桶正常使用，应如何移动调节螺母．B.北京市2017年中考物理试题及答案一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

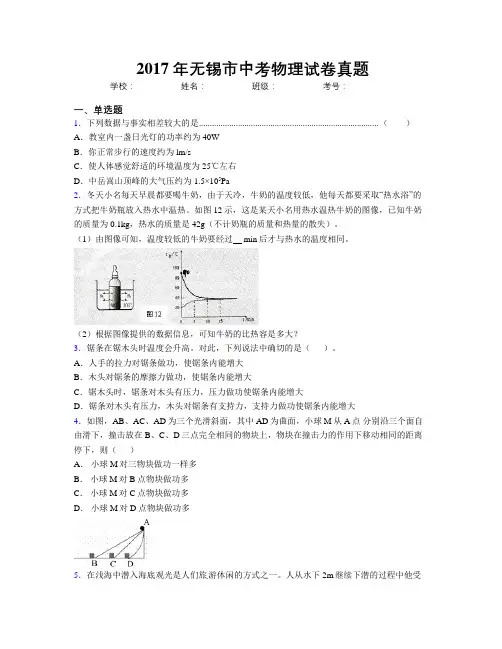

2017年无锡市中考物理试卷真题学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．下列数据与事实相差较大的是................................................................................... （）A．教室内一盏日光灯的功率约为40WB．你正常步行的速度约为lm/sC．使人体感觉舒适的环境温度为25℃左右D．中岳嵩山顶峰的大气压约为1.5×105Pa2．冬天小名每天早晨都要喝牛奶，由于天冷，牛奶的温度较低，他每天都要采取“热水浴”的方式把牛奶瓶放入热水中温热。

如图12示，这是某天小名用热水温热牛奶的图像，已知牛奶的质量为0.1kg，热水的质量是42g（不计奶瓶的质量和热量的散失）。

（1）由图像可知，温度较低的牛奶要经过 min后才与热水的温度相同。

（2）根据图像提供的数据信息，可知牛奶的比热容是多大？3．锯条在锯木头时温度会升高。

对此，下列说法中确切的是（）。

A．人手的拉力对锯条做功，使锯条内能增大B．木头对锯条的摩擦力做功，使锯条内能增大C．锯木头时，锯条对木头有压力，压力做功使锯条内能增大D．锯条对木头有压力，木头对锯条有支持力，支持力做功使锯条内能增大4．如图，AB、AC、AD为三个光滑斜面，其中AD为曲面，小球M从A 点分别沿三个面自由滑下，撞击放在B、C、D三点完全相同的物块上，物块在撞击力的作用下移动相同的距离停下，则（）A．小球M对三物块做功一样多B．小球M对B点物块做功多C．小球M对C点物块做功多D．小球M对D点物块做功多5．在浅海中潜入海底观光是人们旅游休闲的方式之一。

人从水下2m继续下潜的过程中他受到海水的浮力和压强变化的情况是................................................................................. （）A．浮力逐渐变小B．浮力逐渐变大C．压强逐渐变小D．压强逐渐变大6．小明同学用刻度尺测出一个物体的长度为172.5mm，下面最接近这个数值的是............... ................................................................................................................................................ （）A．物理课本的厚度B．一根粉笔的长度C．黑板的长度D．饮水杯的高度7．关于卢瑟福提出的原子结构的核式模型，下列说法中错误的是（）A原子由质子和中子组成B原子由原子核和电子组成C原子的质量几乎集中在原子核内D原子核位于原子中心，核外电子绕原子核高速旋转8．如图所示，下列说法中不正确的是........................................................................... （）9．有甲乙两个电热器，若把甲单独接在电源上，可在t时间内把水烧开，若把乙单独接在电源上可在2t时间内把水烧开，如果电源电压不变，想要烧开同一壶水，下列说法正确的是 ............................................................................................................................................ （）A．将甲乙并联使用，所用时间大于t，小于2tB．将甲乙并联使用，所用时间大于2tC．将甲乙串联使用，所用时间大于2tD．将甲乙串联使用，所用时间大于t小于2t10．电流热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次11．如图所示，当闭合开关S后，电路中最容易损坏的是........................................... （）A．灯泡L B．电流表A C．电压表V1D．电压表V212．如下图所示，电源电压为6V ，开关S 闭合后，电灯L 1、L 2均不发光。

2017年江苏省无锡市中考物理试卷一、选择题（共12小题，每小题2分，满分24分）1．（2分）物理老师上课声音洪亮，大家听得很清楚，这里的“洪亮”是指声音的（）A．响度大B．音量高C．音色优美D．传播速度快2．（2分）WiFi上网是当今广泛使用的一种无线网络传输技术，它传递信息用到的是（）A．红外线B．紫外线C．电磁波D．超声波3．（2分）八月桂花盛开，微风吹过，飘来阵阵花香，这说明（）A．分子非常小 B．分了间有相互作用力C．分子是可分的D．分子处在无规则运动中4．（2分）铜常被用来制作导线，因为它具有（）A．良好的导电性B．良好的导热性C．良好的弹性 D．较大的硬度5．（2分）以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递6．（2分）关于水沸腾时的特点，下列说法正确的是（）A．水只在表面发生剧烈汽化B．水只在内部发生剧烈汽化C．持续加热，水温不断上升D．持续加热，水温保持不变7．（2分）下列做法不符合安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极8．（2分）可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气和0.8m3的水，下列关于可燃冰说法错误的是（）A．可燃冰是不可再生能源B．1m3可燃冰比0.8m3的水质量小C．可燃冰形成在压强较大的环境中D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多9．（2分）用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”，将100ml的酒精和100ml的水混合后，发现总体积小于200ml．基于上述现象所设想的物质微观结构模型较为合理的是（）A．物质是由微粒组成的，微粒之间有空隙B．固体是由微粒组成的，液体是连成一片的C．液体是由微粒组成的，固体是连成一片的D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体10．（2分）射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能；③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若不受任何力作用，将处于静止状态，其中说法正确的是（）A．只有①B．只有①②C．只有①②③ D．①②③④都正确11．（2分）用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A．水比煤油的比热容大B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大12．（2分）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器二、填空题（共9小题，每空1分，满分22分）13．（2分）如图所示实验，用判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与电流方向是否有关，应该采取的操作是．14．（2分）2017年5月5日，我国首架拥有完全自主知识产权的大型客机C919在上海浦东机场成功起飞．飞机装有无锡某企业生产的3D打印钛合金舱门件，3D打印的技术之一是在高能激光的作用下．钛合金粉末会（选填“吸收”或“放出”）热量，（填物态变化名称）成液态，然后按构件形状重新凝固成型．15．（2分）用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的高度处从静止滑下，小车撞击木块的过程中，对木块（选填“做功”“不做功”）．16．（2分）小明想测量无锡地铁的运行速度．他测得地铁从堰桥站出发到达锡北运河站时间为2min，在手机中用“百度地图”截取了一段地图（如图所示）．用刻度尺测得地图上两站间的距离为cm，若地图上1cm等于实际1km，则地铁在两站之间的平均速度为km/h．17．（3分）小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动摩擦力大小，这样操作的错误是，纠正错误后，应拉动弹簧测力计使木块做运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将（选填“变大”或“不变”）．18．（3分）用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜，并保持硬纸板A、B两部分在，为了探究反射角与入射角的大小关系，需要多次改变．19．（3分）如图所示，用动滑轮匀速提起重3N的物体，拉力F为2N，物体在10s内上升1m．在此过程中，动滑轮的机械效率为，拉力F的功率为W，若要提高动滑轮提升物体的效率，可以采取的措施是：．20．（3分）探究压力的作用效果与受力面积的关系时，分别采用如图甲、乙所示的两种方法．用两只手的食指分别压在铅笔两端．（1）的方法不合理，该方法未控制相等．（2）图甲中．铅笔笔尖面积是0.5mm2，两手指均用2N的力对压铅笔两端．则笔尖对手指的压强为Pa．21．（2分）用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为g/cm3，将体积相等的两种液体分别倒入相同容器中，则（选填“甲”和“乙”）液体对容器底部的压强大．三、解答题（共6小题，满分32分）22．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是kW•h，R2的阻值是Ω．23．（4分）按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像．（2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．24．（7分）图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜，使用时，将物品放在展示台的摄影面板上．（1）该视频展示台摄像头的镜头焦距可调范围为 5.4mm﹣64.8mm，把一张照片放在投影面板上，镜头离投影面板的距离为40cm，照片通过镜头成的像是A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像（2）与视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图乙所示的电路进行模拟研究，电路中直流电动机的线圈电阻为2Ω，Rφ为阻值是10Ω的定值电阻，电源电压保持12V不变，闭合开关S，当电动机正常工作时，匀速提升重为0.4N的物体，此时电压表示数为6V，求：①电动机正常工作时，通过电阻Rφ的电流是多大？②电动机正常工作2秒所消耗的电能是多少？③若电动机正常工作时，有5%的机械能用来提升物体，物体在2秒内上升的高度是多少？25．（7分）同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g取10N/kg，ρ=1×103kg/m3）水（1）为了测出塑料瓶的体积，进行如下操作，①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过增减砝码和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示，烧杯和水的总质量为g．②在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中（瓶没有接触烧杯，水未溢出），通过增减砝码和移动游码使天平再次获得平衡，所用砝码总质量和游码所示质量之和为167g，塑料瓶的体积是cm3．（2）同学们根据生活经验提出了如下三种猜想，并举出了相应的实例猜想一，浮力的大小与物体的密度有关，实例：铁块可以在水中下沉，木头可以浮在水面上猜想二，浮力的大小与液体的密度有关，实例：鸡蛋可以在水中下沉，在盐水中可以浮起来猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实验过程如图乙所示．①根据实验步骤d和（填序号），可以确定猜想二是正确的；②根据实验步骤c和d可以验证猜想三是（选填“正确”或“错误”）；对该猜想对应的实例，合理的解释是．③要验证猜想一是否正确，可以在塑料瓶中后再进行探究．④同学们讨论认为，猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于g/cm3（计算结果保留1位小数）．26．（7分）小明和小华测量定额电压为2.5V的小灯泡的额定功率（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．②闭合开关前，应将滑动变阻器处在最（填写“左”或“右”）端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是．④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为W．（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．①操作；②如何判断：．（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R为阻值为10Ω的定值电阻，连接好电路后进行如下操作：（1）断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为2.5V；（2）保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6V；小灯泡的额电功率为W（计算结果保留两位小数）．27．（7分）图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB可绕O点旋转，A端与直杆底端相连，B端装有塞子，当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空气开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水．（1）为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验①将浮子倒置后，用刻度尺测出浮子内的深度h②将浮子装满水，；③浮子上底面的面积表达式：S上= （用所测量物理量的符号表示）（2）若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm2，外界大气压为1.0×105Pa，浮子、直杆、细杆AB、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停止进水时，浮子内的气体压强为外界大气压强的1.2倍，求此时：①浮子上底面所受内外气体压力差为多大？②OA长6cm，OB长4cm，塞子受到水的压力为多大？（3）科学研究表明，一定质量的气体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出，若通过移动调节螺母的方法保证马桶正常使用，应如何移动调节螺母．2017年江苏省无锡市中考物理试卷参考答案与试题解析一、选择题（共12小题，每小题2分，满分24分）1．（2分）（2017•无锡）物理老师上课声音洪亮，大家听得很清楚，这里的“洪亮”是指声音的（）A．响度大B．音量高C．音色优美D．传播速度快【解答】解：声音的特征有：音调、响度、音色；上物理课时，物理老师声音洪亮，这里“洪亮”指的是声音的大小，指响度大，故BCD不符合题意．故选A．2．（2分）（2017•无锡）WiFi上网是当今广泛使用的一种无线网络传输技术，它传递信息用到的是（）A．红外线B．紫外线C．电磁波D．超声波【解答】解：WiFi利用了电磁波中的微波技术进行信息传输．故选C．3．（2分）（2017•无锡）八月桂花盛开，微风吹过，飘来阵阵花香，这说明（）A．分子非常小 B．分了间有相互作用力C．分子是可分的D．分子处在无规则运动中【解答】解：八月桂花盛开，微风吹过，飘来阵阵花香，是桂花的芳香分子扩散到空气中，这种现象说明了分子在不停的做无规则的运动，故D正确．故选D．4．（2分）（2017•无锡）铜常被用来制作导线，因为它具有（）A．良好的导电性B．良好的导热性C．良好的弹性 D．较大的硬度【解答】解：铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意；故选A．5．（2分）（2017•无锡）以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递【解答】解：A、一切物体都有内能，所以0℃的物体也有内能，故A错误；B、做功和热传递都可以改变物体的内能，故B正确；C、汽油机的做功冲程将内能转化为机械能，故C错误；D、热量总是从温度高的物体向温度低的物体传递，故D错误．故选B．6．（2分）（2017•无锡）关于水沸腾时的特点，下列说法正确的是（）A．水只在表面发生剧烈汽化B．水只在内部发生剧烈汽化C．持续加热，水温不断上升D．持续加热，水温保持不变【解答】解：AB、沸腾是液体表面和内部同时发生的汽化现象，故AB错误；CD、水沸腾过程中继续加热，水的温度保持不变，故C错误，D正确．故选D．7．（2分）（2017•无锡）下列做法不符合安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极【解答】解：A、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故A不符合安全用电原则；B、家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施，故B符合安全用电原则；C、开关接在火线上，更换灯泡时才能更安全，故C符合安全用电原则；D、使用测电笔时，手要与笔尾金属体接触，故D符合安全用电原则．故选A．8．（2分）（2017•无锡）可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气和0.8m3的水，下列关于可燃冰说法错误的是（）A．可燃冰是不可再生能源B．1m3可燃冰比0.8m3的水质量小C．可燃冰形成在压强较大的环境中D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多【解答】解：A、可燃冰一次能源，还属于不可再生能源，故A正确；B、可燃冰的密度大于水的密度，且1m3可燃冰的体积大于0.8m3水的体积，由m=ρV可知，可燃冰的质量较大；故B错误；C、可燃冰存在于压强大、温度低的地方．在海底和冻土层可能存在“可燃冰”；故C正确；D、“可燃冰”的热值大于天然气的热值，相同相同体积的条件下，由Q=qV可知，完全燃烧时可燃冰放出的热量多；故D正确．故选B．9．（2分）（2017•无锡）用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”，将100ml的酒精和100ml的水混合后，发现总体积小于200ml．基于上述现象所设想的物质微观结构模型较为合理的是（）A．物质是由微粒组成的，微粒之间有空隙B．固体是由微粒组成的，液体是连成一片的C．液体是由微粒组成的，固体是连成一片的D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体【解答】解：用放大镜或低倍显微镜对笔迹仔细观察，可以看到笔画是由许多黑色的小颗粒组成的说明物质由微小的颗粒组成，发现这条线是“断裂”，说明微粒之间存在间隙；将100mL的水和100mL的酒精充分混合，混合后水与酒精的总体积将小于200mL，正是由于酒精分子和水分子之间有间隙，才会导致混合合总体积变小，故A正确．故选A．10．（2分）（2017•无锡）射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能；③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若不受任何力作用，将处于静止状态，其中说法正确的是（）A．只有①B．只有①②C．只有①②③ D．①②③④都正确【解答】解：①弓弦对箭施加的力使箭由静止变为运动，改变了箭的运动状态，故①正确；②箭射出时，弓弦的弹性形变程度变小，弹性势能减小；箭由静止变为运动，动能增大；所以，弓弦的弹性势能转化为箭的动能，故②正确；③射出去的箭离开弓以后能够继续向前运动，是箭由于惯性仍然保持原来的运动状态；惯性是物体保持原来运动状态不变的性质，不是力，不能说由于惯性作用，故③错误；④在空中飞行的箭若不受任何力作用，将保持原来的运动状态，继续做匀速直线运动，故④错误．综上分析可知，只有①②正确．故选B．11．（2分）（2017•无锡）用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A．水比煤油的比热容大B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大【解答】解：A、相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化大的吸热能力弱，比热容小，水的比热容大于煤油的比热容，故A正确；B、实验中搅拌器的作用是：使液体受热均匀，故B正确；C、水和煤油的沸点不同，加热时间也不同无法比较比热容的大小，故C错误；D、由于煤油的比热容小，根据△t=，质量相同的水和煤油，吸收相同的热量，煤油的温度比水的温度升高得大，故D正确．故选C．12．（2分）（2017•无锡）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器【解答】解：（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，当定值电阻最大R=20Ω，当电压预设值最小为1.5V时，电路中电流最小：I最小=I===0.075A，R由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====60Ω＞20Ω，所以此预设电压值不正确，即A错误；当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：I最小=I===0.05A，R由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====100Ω＞20Ω，所以此预设电压值不正确，即B错误；（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小．故C正确；（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，此时电路中电流I===0.1A，此时变阻器连入电路的阻值：R===40Ω，故D错误．故选C．二、填空题（共9小题，每空1分，满分22分）13．（2分）（2017•无锡）如图所示实验，用小磁针N极的指向判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与电流方向是否有关，应该采取的操作是对调电源的正负极．【解答】解：（1）根据磁场方向的规定可知，小磁针静止时N极所指的方向为该点的磁场方向；所以可利用小磁针N极的指向判断通电螺线管周围各点的磁场方向；（2）为了探究通电螺线管磁极的极性与电流方向是否有关，应改变螺线管中的电流方向，并观察小磁针N极的指向是否发生变化，所以应该采取的操作是对调电源的正负极．故答案为：小磁针N极的指向；对调电源的正负极．14．（2分）（2017•无锡）2017年5月5日，我国首架拥有完全自主知识产权的大型客机C919在上海浦东机场成功起飞．飞机装有无锡某企业生产的3D打印钛合金舱门件，3D打印的技术之一是在高能激光的作用下．钛合金粉末会吸收（选填“吸收”或“放出”）热量，熔化（填物态变化名称）成液态，然后按构件形状重新凝固成型．【解答】解：钛合金粉末在高温下由固态变成液态，是熔化现象，需要吸热；然后按构件形状重新结晶成型．故答案为：吸收；熔化．15．（2分）（2017•无锡）用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的不同高度处从静止滑下，小车撞击木块的过程中，对木块做功（选填“做功”“不做功”）．【解答】解：（1）在探究过程中，研究动能大小与速度的关系时，要控制质量一定，改变物体的速度，所以应让同一小车从斜面的不同高度从静止滑下；（2）小车撞击木块的过程中，对木块施加了力，且木块在小车的推动下移动了距离，对木块做功．故答案为：不同；做功．16．（2分）（2017•无锡）小明想测量无锡地铁的运行速度．他测得地铁从堰桥站出发到达锡北运河站时间为2min，在手机中用“百度地图”截取了一段地图。

江苏省无锡市 2017 年中考试卷物理答案分析一、单项选择题1.【答案】 A【分析】声音宏亮是描绘响度大，让人听得清楚。

2.【答案】 C【分析】无线上网是经过电磁波传达信息的。

3.【答案】 D【分析】分子永不暂停地做无规则运动，花香分子在空气中运动而扩散，因此出现桂花飘香的现象。

4.【答案】 A【分析】铜导线电阻小，导电性能好。

5.【答案】 B【分析】任何物体都有内能，做功和热传达都能够改变物体的内能；汽油机做功冲程将内能转变成机械能；热量的传达方向是从高温物体到低温物体，但温度高的物体内能不必定大，比方一滴开水的内能小于一长江水的内能，但开水的温度高。

6.【答案】 D【分析】沸腾是液体表面和内部同时发生的强烈的汽化现象；沸腾时持续吸热而温度保持不变。

7.【答案】 A【分析】熔丝一定用熔点低、电阻大的金属丝，铜丝的熔点高，即便其余地方着火，铜丝也很难熔断。

电冰箱的外壳是金属的，金属外壳一定接地；开关接火线，当开关断开，切断与火线的联系，接触用电器不会触电。

使用测电笔，手一定接触笔尾金属体才能形成电流的通路，让氖管有电流经过而发光。

8.【答案】 B【分析】可燃冰是天然气和水的联合物，属于化石能源，不可以重生；1m3可燃冰包括了164m3的天然气和3的水，其质量是二者的总和，因此质量比3的水大；可燃冰一定在海底或冻土层的低温高压条件下才能形成； 1m3的可燃冰含有的天然气是164m3，完整焚烧放出的热量是1m3的天然气的164 倍。

9.【答案】 A【分析】素描笔线是断裂的，说明物质是由微粒构成的，而酒精和水混淆体积变小，说了然微粒之间有空隙。

10.【答案】 C【分析】拉弓射箭，箭由静止变成运动，是弓弦对箭的作使劲改变了其运动状态；此过程弓弦形变拥有的弹性势能减小，转变成箭的动能；离弦的箭因为拥有惯性保持本来的运动状态持续飞翔，空中的箭在运动，假如外力消逝，将保持本来的运动状态持续飞翔，做匀速直线运动。

2017届无锡市重点中学中考物理试卷真题学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．划船时，使船向前运动的力是.................................................................（）A．桨对水的作用力；B．人对桨的作用力；C．桨对船的作用力；D．水对桨的作用力。

2．如图所示的四种情景中，属于光的直线传播的是...................................................... （）3．如图所示是一种天文望远镜的光路图，分析图中光路可知它的物镜是(）A．平面镜B．凹透镜C．凹面镜D．凸透镜4．电阻R1和R2并联在电路中，通过R1的电流与干路的电流之比为3∶4，那么把它们串起来接入某电路后，R1和R2两端的电压之比为....................................................................... （）A．3∶4 B．4∶3 C．3∶1 D．1∶35．开发新能源是本世纪人类关注的热点之一，除了开发新能源，我们还应该从节约身边的能源做起，图2中符合节约能源且安全的做法是 ................................................................. （）6．为了使电阻丝在相同的时间内产生的热量为原来的2倍，应该采取的措施是 ..... （）A．使电压增加一倍B．保持电压不变，使电阻增大到原来的2倍C．使电压减半D．保持电压不变使电阻减半7．一根长直铜导线在靠近一个原来静止的小磁针的过程中：（）A．小磁针不动，导线不可能有电流通过;B．小磁针发生转动，导线一定通有电流;C．小磁针发生转动，导线不一定通有电流;D．小磁针不动，导线一定没有电流通过.8．大街上的“超声波洁牙”美容店中，超声之所以能洁牙，是因为（）A．超声是清洁剂B．超声发生反射C．超声传递去污的信息D．超声引起液体的振动，振动把污垢敲下来.9．天平的每个祛码都有一定的质量，它们的质量在下述情况中会发生变化的是：（）A．用摄子取放砝码； B.气温升高；C．掉在干净的水泥地板上砸了一下D．生锈了.10．甲、乙两同学沿相反的方向各用15 N的力水平拉一测力计，测力计静止不动，测力计的示数是 ................................................................................................................................ （）A．0; B．30 N ; C．20 N ; D．15 N.11．如图所示，物体在木板小车上，随车一起在水平面上向左做匀速直线运动，不计空气阻力，则对物体受力分析正确的是..................................................................................... （）A．只受重力B．受重力、支持力和向右的摩擦力C．受重力和支持力D．受重力、支持力和向左的摩擦力C12．建三峡水电站，先修建较长较高的拦水坝，这是因为：（）A．增大上游水的动能，可转化为较大的势能发电;B．增大上游水的势能，可转化为较大的动能发电;C．利用功的原理;D．以上说法都有错误;13．如图所示为一高山的等高线图，某登山运动员从A点到达B点时，下列说法正确的是()A．运动员的体重变大B．运动员的重力势能减小C．运动员烧水时，水的沸点升高D．运动员携带的气压计的示数减小14．如图所示，实验室内两个相同的烧杯中装有等质量的水和煤油，用同一规格的电加热器同时加热一段时间（热量损失不计，且液体均未沸腾），则加热过程中甲乙两支温度计升高的温度之比为正[C煤油＝2.1×103焦/（千克，℃）]）（）水煤油A．2∶1 B．1∶2 C．1∶1 D．1∶415．下列所描述的场景中，属于利用热传递改变物体内能的是................................. （）A．冬天人们搓手取暖B．小孩从滑梯上滑下时臀部感觉到热C．加剧的温室效应使得多年的积雪融化了D．古代的人钻木取火16．一个质量为158g的空心铁球，体积是30cm3，已知铁的密度是7.9×103kg/m3，则该铁球空心部分的体积为:（）A．20cm3; B．14cm3; C．17cm3; D．10cm3.17．下雨时,雨点打在房屋的瓦片上发出"嘀嗒"声,这嘀嗒声的声源是:（）A．雨点; B．空气; C.瓦片; D．以上都有可能.二、填空题18．用高压锅煮食物时，锅内水的温度在升高的过程中，水的内能随之；因为高压锅良好的密封性，使水蒸气不易外泄而增大了锅内气压，提高了水的，从而提高水温，所以容易煮熟食物。

2017年无锡市初中毕业物理考试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．如图所示，是小明在课外探究物体动能、势能的转化时做的一个小实验。

对于小球从a处运动到d处的过程，下面的一些判断正确的是（）A．从a到b，小球的势能和动能都增大B．从b到c，小球的势能不变，动能增大C．从c到d，小球的动能减小，势能增大D．小球到达d处时的动能最大2．小明晚上在书房做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把插头插入书房其他插座，发现台灯均能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。

则故障原因可能是 ................................................................................................................................................ （）A．进户线的火线断开了B．进户线的零线断了C．书桌边的插座与零线断开了D．书桌边的插座与火线断了3．电灯、插座、电视机在家庭电路中的连接方式是（）A．全部串联B．插座与电灯串联，与电视机并联C．全部并联D．电灯与电视机串联，与插座并联4．在下面情况中，会造成触电事故的是（）A．站在干燥的木凳上的人单手接触火线B．站在地上的人触到零线C．站在干燥的木凳上的人双手同时接触火线D．站在地上的人触到火线.5．小明同学做实验时，连成了如图所示的电路。

闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是（）A．L1断路，L2断路B．L1断路，L2短路C．L1短路，L2断路D．L1短路，L2短路6．用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片．这个现象说明（）A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电.7．我们在冬天睡觉时会盖上被子，但夏天卖冰棍的人也会用被子把冰棍盖上，这其中的主要理由是（）A．防止冰棍被破坏B．防止冰棍因吸热而熔化C．防止冰棍的冷气跑掉而熔化D．防止外界的温度传给冰棍.8．下列四个现象中，能用光的折射解释的是（）9．金帆乐队在新年联欢会上演出。

2017年无锡市初中毕业升学考试物理试题卷一、选择题(本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个正确)1. 物理老师上课时声音洪亮，同学们听得都很清楚，这里的“洪亮”指的是声音的( )A. 响度大B. 音调高C. 音色优美D. 传播速度快2. WiFi无线上网是当今广泛使用的一种无线网络传输技术，它传递信息利用到的是( )A. 红外线B. 紫外线C. 电磁波D. 超声波3. 八月桂花盛开，微风吹过，飘来阵阵花香，这个现象说明( )A. 分子非常小B. 分子之间有相互作用力C. 分子是可分的D. 分子处在无规则运动中4. 铜常被用来制造导线，主要是因为它具有( )A. 良好的导电性B. 良好的导热性C. 良好的弹性D. 较大的硬度5.以下与内能有关的说法，正确的是( )A. 0 ℃的物体没有内能B. 做功和热传递都可以改变物体的内能C. 汽油机的做功冲程将机械能转化为内能D. 热量总是从内能大的物体向内能小的物体转移6. 关于水沸腾时的特点，下列描述正确的是( )A. 水只在表面发生剧烈汽化B. 水只在内部发生剧烈汽化C. 持续加热，水温不断上升D. 持续加热，水温保持不变7. 下列做法不符合．．．安全用电原则的是( )A. 可用铜丝代替熔丝B. 电冰箱的金属外壳应该接地C. 控制电灯的开关必须接在火线上D. 使用测电笔时，手要接触笔尾金属电极8. 2017年5月18日，中国地质调查局宣布，我国首次试采可燃冰获得成功，可燃冰是一种存在于深海海底的新型能源，1 m3可燃冰可转化为164 m3的天然气和0.8 m3的水，下列关于可燃冰说法错误．．的是( )A. 可燃冰是不可再生能源B. 1 m3可燃冰比0.8 m3水的质量小C. 可燃冰形成在压强较大的环境中D. 相同体积的可燃冰和天然气完全燃烧后，可燃冰放出的热量多9. 用素描炭笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”的；将100 mL的酒精和100 mL的水混合后，发现总体积小于200 mL，基于上述现象所设想的物质微观结构模型较为合理的是( )A. 物质是由微粒组成的，微粒之间有空隙B. 固体是由微粒组成的，液体是连成一片的C. 液体是由微粒组成的，固体是连成一片的D. 物质是由微粒组成的，各个微粒紧靠在一起，形成了我们所看到的连续体10. 射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态；②弓弦的弹性势能转化为箭的动能；③箭由于惯性仍能继续飞行；④在空中飞行的箭若不受到任何力将处于静止状态，其中正确的是( )A. 只有①B. 只有①②C. 只有①②③D. ①②③④都正确11. 用如图所示的装置先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明，要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误．．的是( )A. 水比煤油的比热容大B. 加热时用玻璃棒不断搅拌是为了使水和煤油受热均匀C. 实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D. 相同质量的水和煤油，若吸收相同热量后，煤油比水升高的温度大第11题图第12题图12. 探究“通过电阻的电流与电阻大小的关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为这个预设值不变．现采用如图所示电路进行探究，器材：学生电源(6 V)、滑动变阻器(20 Ω，1 A)、电流表、电压表、开关、三个定值电阻(5 Ω、10 Ω、20 Ω)及导线若干，以下说法正确的是( )A. 要获得三组实验数据，电压预设值范围可以为1.5 V～5 VB. 要获得三组实验数据，电压预设值范围可以为1 V～4 VC. 电压预设值越大，在获得三组实验数据的过程中，滑动变阻器的阻值调节范围越小D. 若实验中电压预设值为2 V，要获得三组实验数据，应更换一个最大阻值为30Ω的滑动变阻器二、填空题(本题共10小题，每空1分，共24分)第13题图13. 如图所示的实验中，用________判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与螺线管中电流方向是否有关，应采取的操作是________．14. 2017年5月5日，我国首型拥有完全自主知识产权的大型客机C919在上海浦东机场成功首飞，飞机装有无锡某企业生产的3D打印钛合金舱门件，3D打印的技术之一是在高能激光的作用下，钛合金粉末________(选填“吸收”或“放出”)热量，________(填物态变化名称)成液态，然后按构件形状重新凝固成型．15. 用如图所示的装置探究动能大小与速度的关系时，应让同一辆小车从斜面________高度处由静止滑下，小车撞击木块的过程中，对木块________(选填“做功”或“不做功”)．第15题图第16题图16. 小明想测量无锡地铁的运行速度，他测得地铁从堰桥站出发到达锡北运河站的时间为2 min，在手机中的“百度地图”上截住取了一张地图(如图所示)．用刻度尺测得地图上两站间的距离是________cm.若地图上的1 cm等于实际路程1 km，则地铁在两站之间运行的平均速度为________km/h.17. 小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动摩擦力的大小，这样操作的错误是______________；纠正错误后，应拉动弹簧测力计使木块做________运动；若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将________(选填“变大”、“变小”或“不变”)．第17题图第18题图18. 用如图所示的装置探究光的反射规律，为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜________，并保持硬纸板A、B两部分在____________；为了探究反射角与入射角的大小关系，需要多次改变________．19. 如图所示，用动滑轮匀速提起重3 N的物体，拉力F为2 N，物体在10 s内上升1 m．在此过程中，动滑轮的机械效率为________，拉力F的功率为________W．若要提高动滑轮提升重物时的机械效率，可采取的措施是________(写出一种方法)．第19题图第20题图20. 探究“压力的作用效果与受力面积的关系”时，分别采用如图甲、乙所示的两种方法，用两只手的食指分别压在铅笔的两端．(1)________(选填“甲”或“乙”)的方法是不合理的，该方法未控制________相等．(2)图甲中，铅笔笔尖的面积是0.5 mm2，两手指均用2 N的力对压铅笔两端，则笔尖对手指的压强为________Pa.第21题图21. 如图是甲、乙两种液体质量和体积的关系图像，甲的密度为________g/cm3.将体积相等的这两种液体分别倒入相同容器中，则________(选填“甲”或“乙”)液体对容器底部所产生的压强大．22. 下表是某型号电烤箱铭牌上的部分参数，其内部简化电路如图所示．R1和R2均为电热丝，电烤箱在低温挡正常工作0.5 h所消耗的电能是______kW·h，R1的阻值为________Ω.额定电压220 V额定功率高温挡1100 W低温挡440 W第22题图三、解答题(本题共5小题，共32分，其中24、27题应写出必要的解题过程)23. (4分)按要求作图：(1)请在图甲中画出物体AB通过平面镜所成的像．(2)如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止，请在图中画出此时刻度尺所受力的示意图．(3)图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使得开关S 接1时，只有灯L1、L2亮；开关S接2时，只有灯L3、L4亮．第23题图24. (7分)如图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜，使用时将物品放在展示台的投影面板上．甲乙第24题图(1)该视频展示台摄像头的镜头焦距可调范围为5.4 mm～64.8 mm.把一张照片放在投影面板上，镜头离投影面板的距离为40 cm，照片通过镜头所成的像是________．A. 放大的实像B. 缩小的实像C. 放大的虚像D. 缩小的虚像(2)与视频展示台配套使用的投影幕是依靠电动机来控制升降的．小明用如图乙所示的电路进行模拟研究，电路中直流电动机的线圈电阻为2 Ω，R0是阻值为10 Ω的定值电阻，电源电压保持12 V不变，闭合开关S，当电动机正常工作时，匀速竖直提升重为0.4 N的物体，此时电压表示数为6 V．求：①电动机正常工作时，通过R0的电流是多大？②电动机正常工作2 s所消耗的电能是多少？③若电动机正常工作时有5%的机械能用于提升物体，物体在2 s内上升的高度是多少？25. (7分)同学们用空塑料瓶和细砂等实验器材探究影响浮力大小的因素．(g取10 N/kg，ρ水＝1.0×103 kg/m3)(1)为测出塑料瓶的体积，进行了如下操作：第25题图甲①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过增减砝码和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示，烧杯和水的总质量为________g；②在空塑料瓶中装入适量细砂，拧紧盖子，瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中(瓶没有接触烧杯，水未溢出)，通过增减砝码和移动游码使天平重新平衡，所用砝码的总质量和游码所示质量之和为167 g．塑料瓶的体积是________cm3.(2)同学们根据生活经验提出了如下三种猜想，并举出了相应的实例．猜想一：浮力大小与物体的密度有关．实例：铁块在水中下沉，木头可以浮在水面上；猜想二：浮力大小与液体的密度有关．实例：鸡蛋在水中下沉，在盐水中可以浮起来；猜想三：浮力大小与浸入液体中的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大．为了验证上述猜想是否正确，同学们选择了装入细砂的塑料瓶和其它实验器材进行探究，实验过程如图乙所示．第25题图乙①根据步骤d和________(填写序号)，可以确定猜想二是正确的．②根据步骤c和d可以验证猜想三是________(选填“正确”或“错误”)的，对该猜想对应实例，合理的解释是____________；③要验证猜想一是否正确，可以在塑料瓶中________后再进行探究．④同学们讨论认为，猜想一和猜想二中的实例反映了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水面上的物体，该物体密度应小于________g/cm3.(计算结果保留1位小数)26. (7分)小明和小华测量额定电压为2.5 V的小灯泡电功率．第26题图(1)①图甲是他们连接的部分电路，请你用笔画线代替导线，将电路连接完整．②闭合开关前，应将滑动变阻器的滑片置于最________(选填“左”或“右”)端；③闭合开关后，发现无论怎样移动滑动变阻器的滑片，灯都不亮，电压表、电流表均无示数．小明找来一根完好的导线，一端接在电源负极，另一端先后触碰接线柱A、B、C，发现只有当触碰接线柱C时，灯泡才发光．若电路只有一处故障，且各器材、导线均完好，则电路故障可能是______________；④排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表示数为2.5 V时，电流表示数如图乙所示，则小灯泡的额定功率为________W.(2)小明和小华观察到电流表和电压表上均标有电阻值．请教老师后得知这是电表的电阻．为了在连接好的图甲中较为准确地测出小灯泡的电功率，他们对电压表的负接线柱应该接在接线柱C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光．不添加器材，请你说出接下来的操作及判断方法．①操作：________________________________________________________________________；②如何判断：________________________________________________________________________.(3)小明和小华重新设计了一种测量该小灯泡额定功率的电路．如图丙所示．电源电压保持3.5 V不变，R0是阻为10 Ω的定值电阻，连接好电路后进行了如下操作：第26题图丙①断开开关S2，闭合开关S、S1，移动滑动变阻器滑片P，使电压表的示数为2.5 V；②保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6 V；小灯泡的额定功率为________W．(计算结果保留两位小数)27. (7分)图甲是某型号抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱状容器，中间有圆柱形的孔(图乙是浮子的放大示意图)，壁的厚度忽略不计，浮子通过孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB可绕O点转动，A端与直杆底端相连，B端装有塞子，当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空气开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB 杆处于水平位置时，塞子压住进水孔，进水孔停止进水．第27题图(1)为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验．①将浮子倒置后，用刻度尺测出浮子内深度h；②将浮子装满水，________________________________________________________________________；③浮子上底面的面积表达式：S＝________(用所测物理量的符号表示)．(2)若浮子上升过程中内部被封闭的空气不泄漏，用上述方法测得浮子上底面的面积为10 cm2，外界大气压为1.0×105 Pa，浮子、直杆、细杆AB、塞子的重及所受浮力均不计，忽略所有摩擦．当进水孔停止进水时，浮子内的气体压强是外界大气压的1.2倍，求此时：①浮子上底面所受的内外气体压力差为多大？②OA长6 cm，OB长4 cm，塞子受到水的压力为多大？(3)科学研究表明：一定质量的气体，在温度不变时，其压强与体积成反比．当进水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度、会使水溢出，若通过移动调节螺母的方法保证马桶正常使用，应如何移动调节螺母？2017年无锡市初中毕业升学考试物理试题卷参考答案评分标准：1－12小题，每小题2分，共24分．1. A【解析】声音洪亮是指声音的响度大，音调是指声音的高低，音色是声音的品质，声音在空气中的传播速度相同．故选A.2. C【解析】WiFi无线上网是利用电磁波传递信息的．故选C.3. D【解析】桂花盛开，到处可以闻到桂花香，说明分子处于永不停息的无规则运动之中．故选D.4. A 【解析】导线的主要作用是导电，用铜作导线的材料，是因为它具有良好的导电性．故选A.5. B【解析】任何物体都具有内能，0 ℃的物体同样具有内能，A选项错误；改变物体的内能有两种方式，分别是做功与热传递，B选项正确；汽油机做功冲程是将内能转化为机械能，C选项错误；热传递的条件是存在温度差，热量从高温物体转移到低温物体，D选项错误．故选B.6. D 【解析】沸腾是在液体表面和内部同时进行的剧烈的汽化现象，故A、B选项错误；在沸腾时，液体继续吸热，但温度不再升高，故C选项错误，D选项正确．故选D.7. A 【解析】熔丝具有保护电路的作用，不可随便使用铜丝替代，A选项错误，符合题意；有金属外壳的用电器必须接地，防止外壳带电，B选项正确，不符合题意；控制电灯的开关必须接在火线上，C选项正确，不符合题意；使用测电笔时，一定要用手触及试电笔尾端的金属部分，否则试电笔中的氖泡不会发光，D选项正确，不符合题意．故选A.8. B【解析】可燃冰属于不可再生能源，A选项正确，不符合题意；由题意可知1m 3可燃冰可转化为164m 3的天然气和0.8m 3的水，1m 3可燃冰的质量大于0.8m 3的水，B 选项错误，符合题意；可燃冰是存在于深海海底的新型能源，深海海底处的压强很大，C 选项正确，不符合题意；1m 3可燃冰可转化为164m 3的天然气和0.8m 3的水，相同体积的可燃冰和天然气完全燃烧后，可燃冰放出的热量多，D 选项正确，不符合题意．故选B.9. A 【解析】题中所述的两种现象说明物质是由微粒构成的，并且微粒之间存在空隙．故选A.10. C 【解析】箭在弦上处于静止状态，弦对它有力的作用使箭飞出去，说明力可以改变物体的运动状态，故①正确；拉开的弦具有弹性势能，松开弦，弦的弹性势能减小，箭的动能变大，弦的弹性势能转化为箭的动能，故②正确；离弦的箭仍能继续向前飞行，是因为箭具有惯性，故③正确；空中飞行的箭，如果不受任何力，那么它将保持匀速直线运动状态，故④错误．故选C.11. C 【解析】质量和初温都相同的水和煤油，要使水和煤油都升高相同的温度，水需要的加热时间更长，因为是同一个酒精灯，所以水吸收的热量比煤油多，根据c ＝m Δt Q可得，水的比热容大于煤油的比热容，A 正确，不符合题意；加热时为了防止受热不均匀，需要用玻璃棒不断地搅拌，B 正确，不符合题意；实验中必须使用温度计，因为水和煤油的沸点不同，水与煤油的温度变化不同，因此C 选项错误，符合题意；相同质量的水和煤油，若吸收相同的热量后，根据c ＝m Δt Q 可知，煤油的温度变化大，D 正确，不符合题意．故选C.12. C 【解析】设预设的电压为U ，定值电阻的阻值为R ，所以此时电路中的电流为I ＝R U ，此时滑动变阻器的电阻为R 滑＝I 6－U ＝R U ＝R ×(U 6－1)．当预设的电压为1.5 V ，定值电阻阻值为20 Ω时，滑动变阻器的阻值为R 滑＝20 Ω×(1.5 V 6 V －1)＝60 Ω，大于滑动变阻器的最大阻值，因此A 、B 错误；当预设电压为2 V 时，滑动变阻器的阻值为R 滑＝20 Ω×(2 V 6 V －1)＝40 Ω，因此D 错误；由R 滑＝R ×(U 6－1)，电压预设值越大，在定值电阻相同的情况下，R滑越小，滑动变阻器阻值调节范围越小，C正确．故选C.评分标准：13－22小题，每空1分，共24分13. 小磁针对调电源的两极，观察小磁针的偏转方向是否发生变化【解析】磁场是看不见摸不着但又真实存在的物质，要研究它各点的方向需要把这个问题转化为可观察的现象进行研究，即把小磁针放在某点，并且根据小磁针静止时N极的指向判断该点的磁场方向；要研究通电螺线管磁极的极性与电流方向是否有关，可以对调电源的两极改变电路中的电流方向，观察小磁针的偏转方向是否发生变化．14. 吸收熔化【解析】钛合金金属材料在高温下由固态变成液态，是熔化现象，需要吸热．然后按构件形状重新凝固成型．15. 不同做功【解析】研究动能大小与速度的关系时，要控制质量相等，速度不同的小车撞击小木块，因此用同一辆小车从斜面不同高度滑下；小车撞击木块的过程中，因为小车对木块有力的作用，并且小木块在该力的方向上通过一定的距离，因此撞击的过程，小车对木块做功．16. 2.0060【解析】刻度尺在读数时必须要估读到分度值下一位，图上尺的分度值为1 mm，所以地图上两站的距离应该为2.00 cm；根据题意，两站之间的实际距离为2 km，地铁用时2 min，所以v＝t s＝h2＝60 km/h.17. 拉力没有沿水平方向匀速直线变大【解析】在“探究滑动摩擦力大小与哪些因素有关”的实验中，要沿水平方向匀速拉动弹簧测力计；根据二力平衡条件，当匀速拉动物体时，拉力才等于摩擦力；滑动摩擦力大小与压力大小和接触面粗糙程度有关，增加砝码即增大了木块对木板的压力，所以滑动摩擦力变大．18. 垂直 同一平面内 入射角的大小【解析】把一个平面镜放在水平桌面上，再把一张硬纸板竖直地立在平面镜上，纸板上的直线ON 垂直于镜面；反射光线和入射光线在同一平面内，所以硬纸板A 、B 应该在同一平面内才能观察到反射光线；需要多次实验得出普遍规律，因此需要多次改变入射角．19. 75%0.4 W 减小动滑轮的重力【解析】有用功为W 有用＝Gh ，W 总＝Fs ，G ＝3N ，F ＝2N ，绳子的股数n ＝2，所以η＝W 总W 有用×100%＝Fs Gh ×100%＝nF G ×100%＝2×2 N 3 N ×100%＝75%.物体上升的速度为v ＝t s＝101m/s ＝0.1 m/s ，因此绳子自由端上升速度为v 绳＝nv ＝2×0.1 m/s ＝0.2 m/s.故拉力F 的功率为P ＝Fv ＝2N ×0.2m/s ＝0.4 W ．滑轮的机械效率与动滑轮的重力、绳子重、绳子与滑轮间的摩擦以及被提升物体的重力大小有关，动滑轮重力越小，绳重与摩擦越小、被提升物体的重力越大，滑轮的机械效率越高．20. (1)乙 压力 (2)4×106【解析】(1)研究压力的作用效果与受力面积的关系，需要控制压力大小不变，题图乙中铅笔竖直放置，两只手指受到的压力不相等，下面的手指头受到压力大，因为铅笔有一定的重力；(2)根据压强的计算公式P ＝S F ＝0.5×10－6m22 N ＝4×106Pa.21. 1 甲【解析】根据m －V 图像可知，当甲的质量为5g 时，体积为5cm 3，根据ρ＝V m 可知ρ甲＝V m ＝5 cm35 g＝1 g/cm 3，同理乙的密度为0.6 g/cm 3.把体积相等的这两种液体放入相同的容器中，所以液体的深度相同，因为甲液体的密度较大，所以甲对容器底部压强大．22. 0.2244【解析】根据W ＝Pt 可得，电烤箱正常工作0.5h 消耗的电能为W ＝Pt ＝0.44kW ×0.5h ＝0.22kW ·h ；当开关闭合的时候，电烤箱处于高温挡，此时电烤箱的功率为1100 W ，P ＝R U2可得R 1＝R U2＝1 100W （220V ）2＝44 Ω.23. (1)如答图所示(1分)第23(1)题答图【解析】①确定线段的端点；②过端点分别作镜面的垂线，标上直角符号；③分别截取像距等于物距；④画虚像，用虚线连接两点，并标上指示物体方向的箭头．(2)如答图所示(1分)第23(2)题答图【解析】分析题意可知，刻度尺处于水平静止状态，说明受力平衡，因为刻度尺受重力，根据二力平衡的知识，可以知道手对刻度尺有竖直向上的作用力，大小与重力相等．(3)如答图所示(2分)第23(3)题答图【解析】结合题意，分析好电路结构，开关接1时，只有灯L 1和L 2亮；开关接2时，L 3和L 4亮；如答图所示，开关接1，灯L 1和L 2并联，开关接2时，L 3和L 4并联．24. (1)B(1分) 【解析】(1)由题意可知，镜头的焦距可调范围是5.4mm ～64.8mm ，以最大焦距64.8mm 计算，f ＝6.48cm ，物距为u ＝40cm ，u >2f ，根据凸透镜成像的规律可知，照片通过镜头所成的像是倒立缩小的实像．解：(2)①分析电路图可知，定值电阻R 0与电动机串联，电压表示数即电动机正常工作两端的电压为6 V ，则R 0两端的电压：U 0＝U 电源－U 电动机＝12 V －6 V ＝6 V ，则电动机正常工作时，通过R 0的电流为I 0＝R0U0＝10 Ω6 V＝0.6 A(2分)②电动机正常工作2s 所消耗的电能为W ＝UIt ＝6V ×0.6 A ×2s ＝7.2 J(2分) ③电动机正常工作2s 时线圈电阻所产生的热量为Q ＝I 2rt ＝(0.6A)2×2 Ω×2s ＝1.44 J ，电动机输出的总机械能W 机械＝W －Q ＝7.2J －1.44J ＝5.76J.由题意可得：W 机械×5%＝Gh ，则5.76J ×5%＝0.4 h ，所以h ＝0.72 m(2分)25. (每空1分，共7分)(1)①133②34(2)① e ②错误 人往下蹲，浸在水中的体积变大 ③装入铁块 ④ 1.1【解析】(1)①烧杯和水的总质量为m 1＝100g ＋20g ＋10g ＋3g ＝133g ；②设第2步中，物体浸没在水中总质量为m 2，塑料瓶在水中受到的浮力为F 浮＝m 2g －m 1g ＝0.167 kg ×10 N/kg －0.133 kg ×10 N/kg ＝0.34 N.根据阿基米德原理：F 浮＝G 排液＝ρ水V 排g ，即：0.34N ＝1.0×103kg/m 3×V 排×10N/kg ，得 V 瓶＝V 排＝0.34×10－4m 3＝34cm 3.(2)①由d 和e 可知，物体浸入水中的体积相等，在盐水中受到的浮力比水中大，因此可以验证猜想二是正确的．②从c 和d 可以看出，物体全部浸没在水中，所处深度不同，但是所受浮力是相同的，因此可以验证猜想三是错误的；在游泳池里，人越往下蹲，受到水的托力越大，这是由于人浸在水中的体积变大，排开水的体积变大；③在塑料瓶中装铁块，因为塑料瓶的体积大，排开水的体积大，所以铁块有可能不沉入水中．④由a、e可知塑料瓶出处于盐水中所受的浮力为F浮＝G－F＝0.4N－0.02N ＝0.38N，F浮＝ρ盐水V排g，则0.38 N＝ρ盐水×3.4×10－5m3×10N/kg，所以ρ盐水＝1.1×103kg/m3，现在要找一个物体漂浮在盐水上面，则F浮＝G，所以ρ盐水V排g＝ρ物V物g，V排≤V物，ρ物≤ρ盐水，所以物体的密度应小于1.1 g/cm3.26. (作图1分，每空1分，共7分)(1)①如答图所示②左③BC段导线断路④0.75W(2)①把电压表的负接线柱从D点移到C点②若电压表示数变化较大，则电压表的负接线柱应与D点接触，若电流表的示数变化较大，则电压表负接线柱应该与C点接触 (3)0.73 W第26题答图【解析】(1)①测小灯泡电功率的原理是P＝UI，需要测量电路中电流I和灯泡两端的电压U，所以要把电压表并联在小灯泡两端，因为小灯泡的额定电压为2.5 V，所以选用电压表的量程为0～3 V即可．②滑动变阻器有保护电路的功能，在开关闭合前，应该使接入电路的阻值最大，所以应该把滑片放在最左端．③闭合开关，灯泡不亮，两表都没有示数，说明电路中有断路，用一根导线一端接电源负极，另一端分别接A、B、C三处，只有接C处发现灯泡亮，说明电路中BC间有断路．④读出电流表的读数为I＝0.3 A，所以灯泡的额定电功率为P＝UI＝2.5 V×0.3 A＝0.75 W(2)把电压表的负接线柱从D点移到C点，如果电压表示数变化明显，说明电流表的电阻与灯泡电阻相差不大，误差较大，所以此时电压表负接线柱应与D点接触；如果电流表示数变化明显，说明电压表的电阻与灯泡电阻相差不大，误差较大，所以此。
