浅论配电工程母线安装与电缆敷设施工工艺及方法摘要：为了确保配电工程的安装水平，相关人员应当在开展施工中采取新型的安装手段，对仪器仪表的调试规范操作。
对此，本文主要从母线安装、电缆敷设两方面进行分析，旨在推动配电工程的不断发展，为我国的经济建设做出贡献。
笔者以及多年经验提出合理化建议，提供给相关人士，供以借鉴。
关键词：配电工程；母线安装；电缆施工配电工程对于电气工程来说占有重要的地位，同时也是施工中的主要内容之一。
工程的整体水平是施工项目的第一要素，一定要满足我国相关规定的要求。
为了进一步确保配电工程的施工质量可以符合优良的工程水平，使其施工工艺加以提升。
对此，本文主要对母线安装以及电缆敷设的施工手段以及方式进行了分析，并提出相关见解，提供给相关人士，供以借鉴。
1、母线安装1.1母线安装施工工艺流程母线安装施工工艺流程主要包括设备开箱检查验收、母线支架安装、安装前绝缘测试、母线安装、母线支架接地、安装后绝缘电阻测试、交流工频耐压试验、母线通电试运行等工序。
1.2母线安装施工要求（1）封闭式插接母线安装前必须检查其外观，必须无损伤、变型，实测绝缘电阻不得低于20MΩ，检测需满足规范要求。
（2）吊架、支架安装时应符合产品技术文件，拐弯处及母线连接处必须加支架；支线段支架间距不应大于2m，在封闭插接母线与设备连接处应加装固定支架；封闭插接母线外壳接地跨接板的连接应牢固防止松动，严禁焊接；封闭插接母线外壳两端应与保护地线连接。
（3）封闭母线水平安装：水平敷设距地高度不小于3.2m，安装时应先校平吊架高度，然后安放母线，再上好紧固件。
（4）母线紧固螺栓统一由厂家配套供应，选用力矩板手紧固；封闭母线水平安装为悬挂吊装。
吊杆直径与母线槽重量相适应。
（5）封闭式母线安装长度超过40m以及跨越建筑物的伸缩缝或沉降缝处，设置伸缩节。
封闭母线插接箱应进行可靠固定，垂直安装时，插接箱底口距地为1.4m。
封闭母线穿越防火分区的墙、楼板时，采取防火隔离措施。
第1篇一、工程概况本工程为某地区电力电缆铺设项目，旨在提高该地区电力供应能力，满足日益增长的电力需求。
工程地点位于我国某城市，施工总长度约为10公里。
电缆类型为高压电缆，额定电压为110kV。
电缆敷设方式为地埋，沿线地形复杂，包括城市道路、农田、河流等。
二、施工准备1. 组织准备（1）成立项目组，明确项目经理、技术负责人、施工负责人等人员职责。
（2）组织施工队伍，进行人员培训，确保施工人员具备相应的专业技能和操作能力。
（3）制定施工计划，明确施工进度、质量、安全等要求。
2. 技术准备（1）根据设计图纸和相关规范，编制施工方案。
（2）进行现场勘查，了解沿线地形、地质、环境等情况。
（3）选择合适的电缆、电缆附件、电缆保护管等材料。
（4）制定施工质量控制措施，确保施工质量。
3. 物资准备（1）电缆、电缆附件、电缆保护管等材料。
（2）施工机械设备，如挖掘机、电缆敷设机、电缆测试仪等。
（3）施工工具，如电缆剥皮机、电缆接头机、电缆剥皮刀等。
4. 安全准备（1）制定安全施工方案，明确安全措施。
（2）进行安全培训，提高施工人员的安全意识。
（3）配备必要的安全防护用品，如安全帽、安全带、防尘口罩等。
三、施工工艺1. 施工流程（1）施工准备：包括组织、技术、物资、安全等方面的准备工作。
（2）测量放线：根据设计图纸和现场实际情况，进行测量放线。
（3）电缆敷设：按照设计要求，进行电缆敷设。
（4）电缆连接：进行电缆接头制作和连接。
（5）电缆保护：进行电缆保护管安装和电缆保护。
（6）电缆测试：进行电缆绝缘电阻、接地电阻等测试。
（7）验收交付：完成施工任务后，进行验收交付。
2. 施工要点（1）测量放线：确保测量精度，按照设计要求进行放线。
（2）电缆敷设：按照电缆敷设规范，保证电缆敷设质量。
（3）电缆连接：严格按照电缆接头制作和连接规范进行操作。
（4）电缆保护：确保电缆保护管安装牢固，电缆保护措施到位。
（5）电缆测试：严格按照电缆测试规范进行测试，确保电缆质量。
地埋电缆敷设施工方案1. 引言地埋电缆敷设是一种常见的电缆敷设方式，广泛应用于电力、通信、交通等领域。
本方案旨在详细介绍地埋电缆敷设的施工方案，包括施工准备、材料准备、敷设过程以及质量控制等内容，以确保地埋电缆敷设工程的顺利进行和质量保证。
2. 施工准备在进行地埋电缆敷设施工前，需要进行详细的施工准备工作，包括以下几个方面：2.1 施工前勘察在进行地埋电缆敷设前，需对敷设区域进行勘察，了解地形地貌、土质条件等情况，以确定敷设方案。
同时，还需要检查所需施工材料的供应情况，确保施工期间材料的及时供应。
2.2 施工图纸的制定制定地埋电缆敷设的施工图纸，明确电缆敷设的线路、深度、安装方式等要求，以便施工人员按图施工。
2.3 施工人员培训对施工人员进行培训，使其了解地埋电缆敷设的基本原理、操作要领以及安全注意事项，提高施工人员的技术水平和安全意识。
2.4 施工工具及设备的准备根据敷设施工的具体需要，准备好各种必要的施工工具和设备，如挖掘机、电缆敷设机、接地设备等，确保施工进行的顺利。
3. 材料准备地埋电缆敷设所需要的材料有多种，包括：•电缆：根据敷设需求，选择适合的电缆规格和型号，确保电缆质量符合标准要求。
•管道：选择合适的管道材质和规格，一般使用PVC管道或HDPE管道。
•接头箱、接地硬盘等附件材料。
•隧道灯具等其他辅助材料。
4. 敷设过程地埋电缆敷设的具体过程包括：4.1 打开开挖口根据施工图纸，在敷设区域确定开挖口的位置和尺寸，使用挖掘机或手工工具进行开挖。
4.2 敷设管道根据电缆敷设需求，将管道沿着开挖口进行敷设，确保管道的平整和固定。
在管道上部填充砂浆进行加固，以增加管道的稳定性。
4.3 敷设电缆将电缆沿着敷设的管道进行安装，通过电缆敷设机或手工进行引线，并确保电缆的张力和弯曲半径符合指定要求。
4.4 接头处理根据电缆敷设图纸和设计要求，对电缆进行接头处理，包括终端接头和中间接头的连接。
4.5 封闭管道对已经敷设完毕的电缆进行管道封闭，采用适当的封闭材料对管道进行密封，确保电缆的安全性和防潮性。
电力电缆敷设施工研究【摘要】伴随着我国电力系统的不断完善，10kV配电工程电缆施工的敷设处理是我国电力工程中重要的组成部分。
同时，10kV配电工程电缆施工的敷设处理有一个非常重要的特征，在电缆施工的敷设处理和实践中，我们发现电力电缆工程具有隐蔽性。
这个特征使电缆故障的诊断过程增加了很大的难度，使电缆施工出现的故障不能够及时的进行判断，因此，在我国电力系统中，电网的安全性和稳定性对电力系统起着很大的作用。
本文笔者就10 kV配电工程电缆施工的敷设处理进行深入的研究和分析，并且提供一些可行性的见解和思路。
一、电缆敷设前期的准备工作在敷设之前，工作人员要充分地做好具体的敷设环节，充分掌握施工图的各项分布，确保每一工期都能高质量的实现标准的要求。
1.掌握熟悉施工图施工负责人先要完全读懂图纸，并将图纸的含义告知给施工人员，让他们掌握整张图纸的全部施工流程。
还要细致的分析其中的各项指标，特别要注意各项指标的参考来源。
另外，如果施工图里有需要更正的地方，有关技术主管要逐级上报审批，避免因为施工图纸的失误对后续工作带来偏差。
2.做好检查环节电缆材质到达施工场地时，要及时组织有关人员进行抽样检查。
在施工之前，购买电缆的数量、类型要正确，电缆的外包装及电缆外皮要无损，电缆的终端要实现防潮处理。
当进行电缆沟槽敷设时要检查，电缆沟的大小、在沟槽内的转弯和交叉、敷设时的阻碍因素等内容，确保施工人员正确合规地实现电缆的敷设。
3.选择合理方案安装电缆施工图的既定规则，和实际施工现场的地质环境，施工人员要科学性的原则来选择施工方案，来确保有效施工。
详细情况有：（1）详细的电缆施工方法，走直线还是曲线路型来埋线，要避开复杂的地理结构来消除其对电缆可能造成的损害；（2）敷设电缆盘的地方要尽可能的避开公共区，确保安全性。
4.合理布置空间要认识到电缆敷设后的测试、检验以及维修等问题，在施工时应该预留合理的空间位置，来保证维修人员的有效工作空间。
本工程为某地区电力设施改造项目，主要内容包括电力地缆的安装。
工程地点位于某市某区，施工范围包括道路两侧及绿化带。
工程总长度约为10公里，电力地缆采用埋地方式敷设。
二、施工准备1. 施工组织成立项目经理部，负责整个工程的施工管理。
项目经理部下设施工技术组、安全质量组、材料设备组、人力资源组等，确保施工顺利进行。
2. 施工材料（1）电力地缆：根据设计要求，选用符合国家标准的电力地缆，确保电力传输安全可靠。
（2）电缆附件：电缆接头、电缆终端、接地线等。
（3）施工工具：电缆敷设工具、挖掘机、推土机、电焊机、卷扬机等。
3. 施工技术交底对施工人员进行技术交底，确保施工人员掌握电力地缆敷设的施工工艺和注意事项。
三、施工工艺1. 施工准备（1）测量定位：根据设计图纸，对电力地缆敷设路径进行测量定位，确保电缆埋设位置准确。
（2）挖沟：采用挖掘机开挖电缆沟，沟底平整，沟壁垂直，沟宽满足电缆敷设要求。
（3）电缆敷设：将电力地缆沿沟底敷设，确保电缆顺直，无扭曲。
2. 电缆接头制作（1）电缆接头制作前，对电缆进行外观检查，确保电缆无损伤。
（2）按照电缆接头制作工艺，进行电缆剥皮、剥护套、绝缘带包扎等工序。
（3）制作电缆接头，确保接头质量符合国家标准。
3. 电缆终端制作（1）电缆终端制作前，对电缆进行外观检查，确保电缆无损伤。
（2）按照电缆终端制作工艺，进行电缆剥皮、剥护套、绝缘带包扎等工序。
（3）制作电缆终端，确保终端质量符合国家标准。
4. 接地系统安装（1）接地系统安装前，对接地体进行检查，确保接地体质量符合国家标准。
（2）按照接地系统安装工艺，进行接地体埋设、接地线连接等工序。
（3）接地系统安装完成后，进行接地电阻测试，确保接地系统符合设计要求。
5. 施工质量验收（1）电缆敷设完成后，对电缆进行外观检查，确保电缆敷设质量。
（2）对接头、终端进行质量检查，确保接头、终端质量符合国家标准。
（3）对接地系统进行接地电阻测试，确保接地系统符合设计要求。
论电气施工中强电施工电缆安装技术摘要：由于我国电气施工中强电施工电缆中存在施工质量较低、不符合消防要求、无法满足供电要求等问题，严重影响到电力系统的正常运行。
为了保障电气施工的质量，研究人员应加强对强电施工中电缆安装技术的研究，以此达到优化强电施工技术的目的。
关键词：电气施工；强电施工；电缆；安装技术国民经济的快速增长促使用电需求不断增加，电力设施的安装立项越来越多。
而不断复杂化的建筑环境使得电气施工难度增加。
而强电作为电气施工中的关键部分，其能够直接影响到整个电力系统的正常运行与否。
并且，由于强电本身具有电流大、电压高的特点，给施工人员的人身安全带来非常大的隐患。
因此，在电气施工过程中应加强对强电施工的质量管控工作，不断优化强电电缆的安全技术，在规范施工行为的同时也保障施工人员的安全。
一、强电施工中电缆安装应注意的要点（一）对施工图纸进行严格的审核电气施工的强电电缆主要铺设在地底，一般都是一次施工成型，变更施工的成本往往非常的高。
因此，在为了保证施工活动的顺利进行，首先就应该对施工图纸进行严格的审核，对使用电负荷的标准及设计要求进行仔细的核对，且对施工场地进行实地考察，如若发现电缆敷设路径与设计施工图存在出入，还及时应该与施工方进行核查。
特别是对低压配电系统图、接地平面图、弱电平面图、消防平面图进行重点审核。
（二）做好施工前期准备工作如果施工环境较差，施工人员在开展强电施工电缆安装工作前，还需要做好充分的前期准备工作，对强电施工电缆的输送方向予以明确，通过参照电缆排管顺方向来确定电缆的输送方向和放置位置，明确整个电缆施工的流程（如图1所示）。
同时，在敷设电缆之前还需要对强电施工电缆的管道进行清理，对排管内壁及电缆沟等位置进行清洁，保证电缆管内没有杂物，避免日积月累中杂物对电缆的损害。
图1 电缆施工的流程图二、电气施工中强电施工电缆安装的技术（一）电导管的安装敷设技术在对强电施工中电缆的电线管进行敷设时，需要注意保持施工场地的整洁，应对电线管实施密封处理，以此避免扬尘和潮湿环境给电缆带来的损伤。
电线埋地敷设施工方案1. 引言电线埋地敷设作为电力工程中的一项重要内容，是将电缆或电线进行埋地敷设以实现供电的一种常用方法。
本文档将介绍电线埋地敷设的施工方案，从施工前准备、材料选择、施工步骤等方面进行详细阐述。
2. 施工前准备在进行电线埋地敷设之前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 工程勘察在施工前，需要进行地形勘察和环境评估，确定敷设线路的路径和敷设深度，并对可能出现的障碍物进行评估。
2.2 材料准备在进行电线埋地敷设之前，需要准备好所需的材料，包括电缆、电线、施工工具等。
根据实际情况选择合适的材料，并进行必要的检查和测试。
2.3 施工方案制定根据工程勘察的结果和实际需求，制定详细的施工方案。
包括敷设路径、敷设深度、施工步骤等内容。
3. 材料选择在电线埋地敷设中，材料的选择至关重要，直接影响到敷设的质量和可靠性。
以下是一些常用的材料选择建议：•电缆/电线：根据敷设需求和负载要求，选择合适的电缆和电线。
常用的电缆包括PVC电缆、XLPE电缆等。
•管道：选择合适的管道材料，如PVC管、HDPE管等。
根据敷设路径和土质的不同，选择合适的管道直径和壁厚。
•接头和终端头：选择合适的接头和终端头，确保连接的可靠性和防水性能。
4. 施工步骤电线埋地敷设的施工步骤通常包括以下几个环节：4.1 开挖根据施工方案确定的敷设路径，进行开挖工作。
挖掘的深度和宽度根据实际情况进行确定，一般要保证电缆埋置地下的深度达到规定要求。
4.2 管道敷设在开挖好的沟槽中进行管道的敷设。
首先将管道沿着敷设路径进行铺设，然后进行管道的连接。
连接部分应采用专用的接头和终端头，确保连接的可靠性和密封性。
4.3 电缆敷设在管道敷设完成后，进行电缆的敷设。
将电缆从敷设路径的一端插入到管道内，保持电缆的平整并根据需要固定电缆。
4.4 掩埋和回填在进行电缆敷设后，进行掩埋和回填工作。
将开挖的土方回填到沟槽内，并加以压实，确保电缆埋置的稳固性和保护性。
电力电缆的敷设、安装及试验范文一、电力电缆的敷设电力电缆的敷设是指将电缆铺设到指定位置并连接好电缆末端的过程。
电缆敷设的质量和方法直接影响到电力系统的安全运行和可靠性。
要做好电力电缆的敷设工作，首先需要对敷设环境进行认真的勘察，包括敷设路径、地形地貌、地下管线等情况的调查。
然后，进行电缆敷设线路和敷设方式的设计，并确定敷设工艺和安全措施。
在具体的敷设工作中，需按照设计要求进行开挖槽道或钻孔，并确保槽道或孔口的尺寸与电缆的要求相匹配。
然后，进行电缆的铺设，使其沿着预定的路径平整、整齐地敷放。
在铺设过程中，需注意电缆的保护层是否损坏，避免损坏电缆的绝缘层。
敷设电缆后，需进行固定和填埋工作。
固定工作包括使用夹具或绑扎物将电缆固定在槽道中，确保其位置稳定。
填埋工作则是将开挖的土壤回填到槽道中，并进行压实，以保证电缆的安全和稳定。
二、电力电缆的安装电力电缆的安装是指将敷设好的电缆末端连接到相应的设备或终端的过程。
安装工作的质量和准确性直接关系到电力系统的运行效果和安全性。
在进行电力电缆的安装前，首先需要检查电缆末端的绝缘状态和连接头的质量，并确保连接头与设备或终端的连接正确。
根据实际情况选择合适的安装方式，可以是焊接、螺栓连接或插接等。
在安装过程中，需注意以下几点：一是保持安装现场的整洁和清洁，防止灰尘和杂物进入电缆或连接头内部；二是正确使用工具和设备，避免过度拉扯、弯曲或损坏电缆；三是根据电缆的要求进行绝缘处理，防止电缆与相邻物体接触和摩擦。
三、电力电缆的试验电力电缆的试验是为了验证其质量和性能，确保其满足设计要求和安全运行的需要。
常见的电力电缆试验包括绝缘电阻试验、导通电阻试验、电气强度试验和短路试验等。
绝缘电阻试验是用来测量电缆绝缘材料的绝缘性能。
试验时需在指定的温度、湿度下对电缆进行绝缘电阻测量，并将测量结果与标准值进行比较，以确定绝缘是否合格。
导通电阻试验是用来测试电缆导体和连接头的电导性能。
试验时需施加指定的电压和电流，测量电缆导体或连接头两端的电压差和电流值，并计算出导通电阻，以判断电缆连接是否正常。
电力电缆的敷设、安装及试验范文电力电缆是电力系统中重要的输电和配电设备，其敷设、安装和试验工作对于确保电力系统的正常运行具有重要意义。
本文将介绍电力电缆的敷设、安装和试验流程，并详细说明各个环节的具体操作步骤。
一、电力电缆的敷设电力电缆的敷设是指将电缆安装到电缆沟、井道或地下管道里的过程。
电缆敷设需要考虑敷设环境、敷设方式和敷设规范等因素。
1. 敷设环境选择电力电缆的敷设环境应该能够保证电缆的安全运行和维护。
一般情况下，电缆应尽量敷设在地下，以减少外力和环境因素对电缆的影响。
如果敷设在室内，应选择通风良好、温度适宜的场所。
2. 敷设方式选择根据敷设环境和设计要求，可以采用直埋、管道敷设、架空敷设等方式。
直埋是指将电缆直接埋入地下，适用于敷设条件较好、土壤质量良好的地区。
管道敷设是指将电缆安装在管道内，适用于城市和建筑物内部的敷设。
架空敷设是指将电缆安装在电缆架空架上，适用于跨越河流、山区等特殊地形的敷设。
3. 敷设规范电力电缆的敷设应符合国家相关规范和标准的要求。
敷设前需要进行勘察和测量，确定敷设线路的起点、终点和转弯处，确保敷设线路的安全和合理。
二、电力电缆的安装电力电缆的安装是指将电缆连接到各种设备和配电点的过程。
电缆安装需要遵循一定的安装规范和操作步骤。
1. 安装准备在进行电缆安装前，需要制定详细的安装方案和施工组织设计，并准备好所需的工具和材料。
同时，要对施工现场进行检查，确保施工场所的安全和整洁。
2. 电缆的连接电缆的连接是将电缆的终端与设备或配电点之间进行连接的过程。
连接过程中需要保证连接的牢固和可靠，防止电缆终端的腐蚀和损坏。
根据电缆的类型和规格，选择合适的连接方式和材料进行连接。
3. 安装固定电缆安装完成后，需要对电缆进行固定，防止电缆的晃动和损坏。
固定的方法包括电缆桥架、电缆槽道、金属管道等。
三、电力电缆的试验电力电缆的试验是为了检验电缆是否符合设计和规范要求，保证电缆的质量和可靠性。

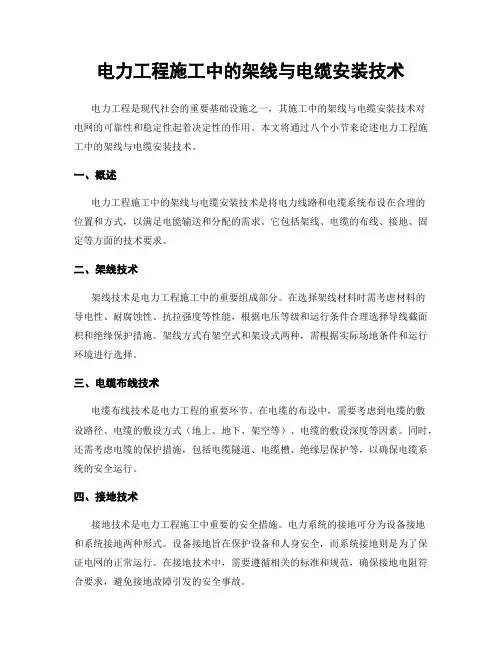

电力工程施工中的架线与电缆安装技术电力工程是现代社会的重要基础设施之一，其施工中的架线与电缆安装技术对电网的可靠性和稳定性起着决定性的作用。
本文将通过八个小节来论述电力工程施工中的架线与电缆安装技术。
一、概述电力工程施工中的架线与电缆安装技术是将电力线路和电缆系统布设在合理的位置和方式，以满足电能输送和分配的需求。
它包括架线、电缆的布线、接地、固定等方面的技术要求。
二、架线技术架线技术是电力工程施工中的重要组成部分。
在选择架线材料时需考虑材料的导电性、耐腐蚀性、抗拉强度等性能，根据电压等级和运行条件合理选择导线截面积和绝缘保护措施。
架线方式有架空式和架设式两种，需根据实际场地条件和运行环境进行选择。
三、电缆布线技术电缆布线技术是电力工程的重要环节。
在电缆的布设中，需要考虑到电缆的敷设路径、电缆的敷设方式（地上、地下、架空等）、电缆的敷设深度等因素。
同时，还需考虑电缆的保护措施，包括电缆隧道、电缆槽、绝缘层保护等，以确保电缆系统的安全运行。
四、接地技术接地技术是电力工程施工中重要的安全措施。
电力系统的接地可分为设备接地和系统接地两种形式。
设备接地旨在保护设备和人身安全，而系统接地则是为了保证电网的正常运行。
在接地技术中，需要遵循相关的标准和规范，确保接地电阻符合要求，避免接地故障引发的安全事故。
五、固定技术固定技术是保证架线和电缆系统正常运行的重要手段。
在电力工程施工中，架线和电缆的固定方式直接影响着运行的安全性和稳定性。
固定方式有吊装、穿管、吊弹簧等多种形式，需根据具体情况进行选择。
同时，还需注意固定的牢固性和稳定性，以保证设备不会因震动或外力而脱落。
六、检测与维护技术电力工程施工完成后，对架线和电缆系统的检测与维护显得尤为重要。
定期的检测可以及时发现线路和设备的异常情况，及时采取措施进行修复，确保电力系统的正常运行。
维护工作包括除尘、保养、检修等，可延长设备的使用寿命，并提高电网的可靠性和稳定性。
电力电缆线路的安装范文电力电缆线路的安装是电力工程中非常重要的一项工作。
它负责将电力从发电站输送到用户，保障了电力系统的正常运行。
本文将详细介绍电力电缆线路的安装过程和注意事项。
一、施工前的准备工作电力电缆线路的安装前需要进行一系列的准备工作。
首先，需要明确线路的布置方案和工程量，制定施工计划。
然后，准备好所需的材料和设备，包括电缆、电缆接头、保护管道、敷设工具等。
施工前还要做好现场勘测和给电力发供，确保施工环境安全和施工所需的电力。
二、敷设电力电缆1. 寻线定位在敷设电力电缆前，需要先进行寻线定位。
使用较为常见的方法有电磁探测法、钻孔法和人工挖掘法。
通过这些方法，确定电缆敷设的路径和深度。
2. 预埋保护管道在敷设电力电缆之前，需要将预埋的保护管道按照设计要求进行布置。
通常采用人工开挖或机械开挖的方式，确保管道的质量符合相关标准，并保证管道的稳定性和密封性。
3. 敷设电缆将电缆依照设计要求按照预埋管道的路径进行敷设。
在敷设的过程中，需要注意电缆的弯曲半径和敷设的深度。
严禁出现过度弯曲和局部挤压的现象。
同时，要确保电缆的横截面积满足设计要求，并保证电缆的电气性能和机械强度。
4. 接头安装电缆线路的接头是连接电缆与电缆之间的重要组成部分。
在接头安装过程中，需要先对电缆进行剥皮，然后根据接头的型号和要求进行接头的安装。
安装完毕后，进行接头的绝缘处理和密封处理，确保接头的电气性能和防护能力。
三、电力电缆的通电和试运行电力线路敷设完毕后，需要进行通电和试运行。
首先，检查线路安装质量和接头的工作状态；然后，依次接通电缆，并核对电压、电流等参数是否正常；最后，进行试运行，观察电力系统的运行情况，确保线路的正常工作。
四、安全注意事项1. 安全防护在电力线路的安装过程中，必须做好安全防护措施。
对于高压线路，要设置安全警戒区域，配备专业的安全警示标志和防护设施。
对于低压线路，要做好防护措施，避免发生触电事故。
2. 线路绝缘线路的绝缘是保障线路安全的关键。
线缆敷设施工方法一、引言线缆敷设是电力工程中不可或缺的一项重要工作，它涉及到电力传输的可靠性和安全性。
本文将介绍线缆敷设的一般工方法，以提供参考。
二、前期准备工作1. 工程地点勘察：在开始线缆敷设工作之前，需要进行对工程地点进行勘察。
勘察应包括地形、土壤、隐患物等因素的调查，以便确定最佳的线缆敷设路径。
2. 准备材料和设备：根据勘察结果，准备好所需的线缆、电缆沟槽、线夹、接线头、绝缘带等材料和敷设所需的机械设备。
三、线缆敷设步骤1. 土壤处理：在确定好线缆敷设路径后，首先需要对土壤进行处理。
清除杂草和树木，确保敷设的通道畅通无阻。
2. 沟槽挖掘：按照设计要求，使用挖土机或人工开挖工具，掘出足够宽度和深度的沟槽。
确保沟槽底部平整，避免损坏线缆。
3. 安装线夹：在沟槽两侧的墙壁上安装线夹，用于固定线缆。
线夹的选择应符合线缆尺寸和敷设要求。
4. 敷设线缆：将线缆放入准备好的沟槽中，注意线缆的安全和保护措施，避免损坏。
5. 连接线头：在需要连接的位置，根据线缆的类型和规格，正确安装电缆接头或接线头。
注意接头的绝缘处理，确保电力传输的可靠性和安全性。
6. 固定线缆：使用合适的固定装置，将线缆固定在沟槽底部或墙壁上，以减少线缆移动和振动带来的潜在风险。
7. 绝缘处理：对线缆和接头进行绝缘处理，防止潮湿、腐蚀和其他不良环境因素对线缆的影响。
8. 回填沟槽：完成线缆敷设后，将挖掘的土方回填至沟槽中，确保沟槽恢复至原始状态，防止外部介质对线缆的影响。
四、验收和测试1. 外观检查：对敷设完成的线缆进行外观检查，确保线缆无明显损伤。
2. 电气测试：使用合适的工具和测试仪器，对线缆进行电气测试，确保线缆传输电力的正常工作。
五、施工安全1. 施工人员应穿戴合适的个人防护装备，如安全帽、安全鞋等，确保施工过程的人身安全。
2. 施工现场应设置明显的警示标志，提醒周边人员注意安全。
3. 施工人员应严格按照操作规程进行操作，杜绝违规操作导致的事故发生。
地埋电缆施工方法及技术措施姓名：XXX部门：XXX日期：XXX地埋电缆施工方法及技术措施1.施工测量控制：测量控制：针对本工程的特点，现场建立平面控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。
2.平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。
中心线测量时，应每隔20～30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取材。
然后根据工程规定需要的宽容用白灰撒出开挖线。
3.复测、定位根据监理的现场交桩和书面材料，复测中如发现有超出容许范围的误差，要及时报告甲方复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，甲方认定为止。
4.竣工测量工程施工结束后，即进行竣工测量，包括平面测量、平面控制系统的复核。
二、地埋线路施工方法地埋线路大部分为隐蔽工程，抓好线路的敷设工作，是确保地下电网安全运行的重要关键。
1.开沟开挖地沟，采用小型挖掘机进行开挖，为保证沟直省线，使用“连桩法”。
先在地面测量放样，在确定的路径上将一个直线段划分为一个区，三点成一线，每10～20m立一个小木桩。
开沟时先不拔桩，待沟基本成型后，前后照应，没有弯曲后再拔桩。
挖沟深度一般要求在冻土层第 2 页共 32 页以下，不得小于0.7m，上口宽度为0.4m,沟底宽度为0.3m，沟底要求平整、硬杂物要清理干净。
当地面出现高差时，应挖成平滑斜坡，上下成圆弧形，以免电线弯曲过大。
2.放线放线前，要严格检查地沟质量、测试地埋线，放线过程中不得损伤地埋线。
放线者要随时注意检查导线有无缺陷，要一边放，一边用摸，眼睛注意看。
对于有粗细不匀、护套层损坏等缺陷的地埋线，在浸水测试时不容易测出，而在放线过程中认真检查可以发现。
放线过程中，发现机械损伤，芯线断股，接头等应立即加上明显标志，并在填土前及时处理。
放线时严禁在地面上拖线前进，防止打卷、扭折、交叉、拧绞或继续损伤。
浅谈电力电缆敷设安装方法发布时间：2022-07-28T06:22:26.470Z 来源：《当代电力文化》2022年6期作者：李春锐[导读] 电力电缆用于支持各种工业工程的发展在我国,与此同时,社会的稳定运行具有较高的积极影响。
李春锐浙江京禾电子科技有限公司浙江嘉兴 314000摘要：电力电缆用于支持各种工业工程的发展在我国,与此同时,社会的稳定运行具有较高的积极影响。
结合社会发展现状分析,行业对电力电缆的需求一直在扩大。
相关产业,发展机遇和挑战。
电力电缆敷设安装工作难度相对较高,一些工作环境极其复杂,极易受到客观因素的影响,产生质量问题。
因此,相关人员需要掌握正确的安装方法,能严格执行安装程序,并改进技术手段,实现铺设安装,进一步提高促销活动的有效性。
关键词：电力电缆；敷设安装；绝缘实验前言：一般来说,电力电缆敷设安装空间环境更加复杂。
例如,在狭窄的空间中,隧道,或土壤。
虽然不会受到太多的外部环境的影响,但整体安装安装难度相对较高。
施工人员,加强电力电缆的安全与稳定,工作的要点。
电力电缆敷设,正式安装前必须做好全面的检查和测量。
保证电缆本身的质量,还想减少其不良影响周围的环境。
在保证项目效益基本上,加强工程环境绩效。
1电力电缆敷设安装的主要方法电力电缆敷设安装主要包括四种不同的方式。
分别为桥架敷设、穿管敷设、钢索敷设、埋地敷设。
桥架敷设是在现代电力电缆敷设安装工程中出现的一种敷设方式。
相比于其他敷设方式来说，其具有较高的创新性。
在现代城市建设任务工作中，具有较高的应用价值。
桥架敷设的主要原理如下。
在施工中，施工人员需要利用盖板、隔板、托盘、托臂以及立柱组合出桥架设备[1].通过安装立柱、稳定立柱的方式，提高电力电缆敷设安装的安全性。
为有效避免立柱生锈或表面出现损毁问题，施工人员在完成安装操作后还需要检查膨胀螺栓。
相较于其他敷设方法来说，桥架敷设的难度相对偏低，但风险性却比较高。
在敷设中，施工人员必须要进行检查工作，并且需要检查每一环节的固定状态，有效加强整体质量，确保其能够满足工程要求，降低隐患。
简析电力电缆在电力工程施工中敷设技术探究敷设电缆时，应当根据该工程的地理环境、工程条件（成本、电缆类型及数量等）等具体情况选择敷设方式。
但是，无论选择哪一种敷设方式，都必须符合"运行安全、维护方便"的原则。
1.直埋敷设直埋敷设是电缆敷设中比较常用的一种方式，将电缆直接埋设在地下面一定深度的一种敷设方式。
直埋敷设具有载流能力强、投资少等优点。
但需要注意的是，采取直埋敷设方式对交联聚乙烯绝缘电缆进行敷设，在敷设过程中电缆容易因为机械外力而被破坏，并且如果电缆出现损坏，更换起来十分困难，因此直埋敷设不能在郊外山区中存在散杂性电流腐蚀、无化学腐蚀的地段使用，同一通路中电压低于35kV，并且电缆数量低于6根，运行时间不长的电缆回路也不适用。
2.沟敷设方式将电缆敷设在事前砌好的电缆沟中，这也是一种比较常见的电缆安装方式，其具有占地少、投资孝并且走向十分灵活，并且敷设过程中可以实现对较多电缆的容纳，使电缆回路数变得更加方便，在铺设工程中，并不需要对电缆的进出进行控制，更不需要工井，因此在敷设电缆过程中受到了广泛的应用。
3.穿管敷设穿管敷设是预先埋设在地下管道中的一种电缆安装方式，通过该方式进行电缆敷设具有许多优点。
电缆排管施工十分便捷，并且开挖基的面积很小，因此其适用于道路狭窄、地下管网密集的道路中使用。
4.隧道敷设在地下隧道内敷设电缆也是一种安装电缆的主要方式，在电缆敷设过程中，通过对综合管沟和专业的地下隧道进行利用。
采取隧道铺设，需要配备排水、照明。
防火的设施，因此在施工上面临较大的难度，并且投资费用较高。
隧道敷设更多的用于敷设电缆径通道开挖难度大或者电缆线路较多的场所。
二、当前在电缆敷设施工中存在的问题1.施工路线确定不够科学在进行电力工程的施工过程中，路径的选择直接决定着电缆敷设的成本。
因此在实际的敷设中，相关单位对路线的选择是相当重视的，但是经常会出现由于一味注重成本的节约。
而忽视弯曲不够、水泡以及气温等各个方面的影响因素，在这种情况下，如果工程按照这一路线进行施工，其后期的正常运行就难以得到保证。
浅析高低压电缆的铺设施工技术为了更好的满足社会的发展过程中对电能的需求，近年来，城市电网加快了改造的步伐，高低压电缆的铺设工程就是城市电网改造的重要内容。
文章中对高低压电缆铺设施工方案进行了分析，并进一步对高低压电缆铺设施工过程中存在的问题及具体办法进行了具体的阐述。
标签：高低压电缆铺设；施工方案；问题；方法长期以来在我国的城市上空都分布着错综复杂的各种线路。
这是由于我国城市的高低压线路都是采用地上架空敷设的方式，这样就导致在城市的便道上空存在着电线、电话线及闭路电视线等多种线路，不仅影响了城市的整体形象，同时各线路错综复杂的交织在一起，也带来了较大的安全隐患，制约了城市发展的步伐。
近些年来，由于经济的快速发展，人们对电量的需求量不断加大，城市上空的架空线路越来越无法满足城市发展过程中对电能的需求，所以在城市电网改造工程中，进行高低压电缆的铺设工程施工是极为重要的一部分。
1 高低压电缆铺设施工方案1.1 严格按照施工工序进行施工在施工现场，施工前需要做好放线准备，对于不同阶段的电缆位置、电缆井的位置进行标注，同时还要根据城市主干道的特点来对电缆进行布置，通常情况下都会采用T字型或是十字型的形式来进行布置，同时还要对各种管道及电力、通讯水平位置、深度、根数和管道直径等情况进行了解后才能进行电缆管沟槽和电缆井基坑的开挖工作。
1.2 挖掘工作需要由专业人员在现场进行指挥为了确保挖掘工作的顺利进行，在施工现场需要由专业的技术人员进行指挥，从而确保机械在施工过程中能够严格按标出的位置进行，而在施工现场会存在一些重点位置，这些位置进行挖掘时利用人工进行可以有效的确保质量。
由于地下存在着输电管线、通信管线及煤气管线等，所以在施工过程中要采取必要的保护措施，避免损伤到这些管线带来不必要的经济损失。
在施工过程中还需要根据开挖深度来进行放坡，回填土尽量不要堆放在沟槽的两侧，而且施工中还要及时了解天气变化，做好防雨措施，避免雨水淹灌到所挖的沟槽，导致塌方的发生。
浅谈梁场电力埋地线缆的施工安装
（作者：李安明）
[摘要]:根据多年在各梁场建设、维护中所发现的问题，以本人工作经验概述梁场供配电系统的特点，介绍梁场埋地线安装的关键步骤，指出线路布置重点，减少问题的发生，使梁场电网更加优化，从而实现梁场电网供电系统故障率大大的减少。
[关键字]:电工学、梁场电网配置、配电箱、埋地线布置、接地装置、电缆走向
经过我多年在建设六个梁场工作的经验，对梁场地埋线的电力铺设以及所遇到的问题做一个简单的陈述。
一、电力布置：
梁场运输，起重设备来往频繁，梁场施工区内以及生活区内电缆均采用的埋地式，在地势低洼处与水沟并行既方便检修又保证外观整洁，生产区配电箱间距原则上不超过40m,充分保证拖地电缆40m内工作，为保证电缆过沟安全，在电缆过沟处均加钢管进行防护或者埋设水泥管进行防护。
发电房，变电站应采取必要的安全防护措施，严禁用易燃的材料修建，工地上较高的建筑物，临时设施以及重要库房，发电房，变电房，塔架，水泥罐，龙门吊架等均应采取避雷装置。
避雷网和避雷网和避雷带宜采用圆钢或扁钢，圆钢直径不应小于8mm,扁钢截面面积不应小于48mm2，其厚度不应小于4mm(针长1m,圆钢直径12mm，钢管20mm,针长1～2米，圆钢直径16mm,钢管25mm),其接地电阻不大于10 ，做防雷接地机械上的电气设备所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械防雷接地可共用同一接地体，但其接地
电阻不大于其重复接地电阻。
梁场作为短期施工单位，场内的电力一般都采用临时用电系统，临时用电系统一般应采用TN-S供电系统。
它是把工作零线N 和专用保护线PE在总供电电源处严格分开的供电系统，也称三相五线制。
它的优点是正常情况下PE专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。
应该特别指出，PE线不许断开。
在距离较远的供电干线末端应将PE线做重复接地。
同一台并且其接地电阻不应大于4 。
并且梁场内使用的电力比较多，负荷比较大，所以需要设置漏电保护器，设置漏电保护器，应坚持三级保护和“一机、一闸、一漏、一箱”的原则。
漏电保护器的选择应符合现行标准GB6829《漏电电流动作保护器的一般要求》和GB13955《漏电保护器安装和运行的要求》的规定。
施工现场的总配电箱和分配电箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合，使之具有分级保护的功能。
漏电保护器应装设在配电箱电源隔离开关的负荷侧和分配电箱电源隔离开关的负荷侧。
设备的机旁开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
但其额定漏电动作时间与额定漏电动作电流的乘积不大于30m A·S。
使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。
其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
且与其控制的固定式用电设备的水平距离不宜超过3m。
二、电气布置：
目前梁场供电点多，供电范围大，为避免故障连锁反应，宜采用分级配电的方法，既总配电箱下可设若干分配电箱，分配电箱又可设若干开关箱。
总配电箱应该设在靠近电源区域，分配电箱设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m,开关箱与其控制固定式用电设备的水平
距离不宜超过3m。
并且配电箱、开关箱应设在干燥、通风及常温场所，不得设在有严重损伤作用的烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动以及热源烘烤场所。
否则，应予清除或做防护处理。
根据一般预制场的生产规模，箱梁梁场要设置两台630KV A变电站，同时配置一台功率为350KW发电机作为备用电源，制T梁梁场要设置一台630KV A变电站，同时配置1台功率为350Kw发电机作为备用电源，同时接地电阻应不大于4 。
场内动力线路沿场区施工，便道布线，在各主要设备放置处下线，所有电力设备安装可靠的接地保护和防雷措施，做到“一机，一箱，一闸，一漏”。
线路布置，配电箱设置。
均应符合安全用电要求，并达到安全文明工地的标准。
根据梁场供电系统的布置特点，变电站的布置位置极为重要，应该根据地势的位置确定变压器的安装位置，原则上要安装在用电设备相对集中的位置，如搅拌站，大门吊，小门吊，钢筋工区，制梁区，这样可以节约电力电缆线，降低电网有功损耗，提高电缆使用寿命。
铺设电缆尤其要严格遵守有关技术规程和设计要求，结合梁场实际情况，采用VL V铝芯电缆五线较为经济合理。
通过各梁场历史记录可以发现，由于明敷的电缆不易平行，敷设热力管道上部电缆时，为了避免损坏绝缘处和保护层，因此应该绕道错开敷设。
电缆长度应考虑留出余量不应少于5m，以便检修。
直埋电缆应作波浪形埋设，能满足梁场实际运行的需求，无过热的现象。
电缆应采用未受机械损伤，接地正确可靠，绝缘良好的电缆。
而且电缆的敷设路径及中间接线盒的位置均需要有标志，梁场电缆的敷设方式结构布置，路径走向及电缆接头的位置均要仔细考虑。
电缆的选用计算方式很多，首先要通过需要系数或二项式法，计算每条线设备用电，电流，再确定导线的截面积。
因梁场通过地埋线通电电流过大发热，散热不畅，过高温时间长引起接地故障，短路故障，断线故障，闪路故障，综合性故障，
架空线和地埋线，一般布置梁场的地埋线要大于架空线一倍左右。
由于电缆中间接头，终端头是线路质量的薄弱环节，是线路故障的易发点，在主线路需对接处，如果多根线对接时，大负荷最好是增加对接头的长度，这里是指绑扎而言，比如长度为150mm增加到250mm。
在梁场生产区，接线井需高出地面15cm~20cm.这样即使下雨也不会淹到线接头，引起不必要的各种故障，例如在布置箱梁梁场时，有一个前面8个箱梁台位，后场4个台位，台位前面有内膜区，钢绑扎区，桥面区，胎模绑扎区等，采用VL V铅芯电缆线，2
295
+
⨯
mm⨯
185
3mm
2
两条线，采用交错接法，在同两条线上，将1号线，1号台位自身侧接1号线，台位对面接2号线，那么2号台位自身侧接2号线，台位对面接1号线，依次类推，这样将配电盘上注明1号线盘2号线盘。
达到两条线路平均分配，起到用电平衡。
如图所示：
梁场地埋线路大部分为隐蔽工程，电缆的走向是确保地下电网安全运行的重要关键，首先要考虑混泥土预留孔、埋PVC管或留槽便于电缆布设。
主线路最应分区布置，这样一旦线路出现各种故障不会影响其他线路。
同时便于操作，同时要考虑平衡各线路负荷，简单说就是本条线接的负荷大的回路有较多的线路，将其中的一部分负荷再接到其他负荷较少的线路上，起到平衡线路电流，防止过载的作用。
为了便于生产，在制梁台位各个配电箱安装时，根据实际情况要考虑到两条线错开使用。
生产梁后，拔胶管要错开对面的中心来布置，靠公路上的主盘与分盘与大门吊、小门吊与轨道距离一定注意，不然影响走行，因大门吊摆线针轮及电机较宽，钢轨侧面与配电盘不小于1.2米。
存梁台位的分盘应该放在门吊轨道的外侧，不然影响，张拉，压浆工艺。
[结语]:梁场的建设采用地埋线从根本上减少了电缆的机械损伤，同时节约了占地空间面积，减少了梁场的故障的发生率，从而真正意义上促进了梁场的生产。
参考文献：
1.JGJ46—2005 《临时用电安全技术规范》
2.GB50057—1994《建筑物防雷设计规范》2000年修订版
3.GBJ65—83 《工业与民用电力装置的接地设计规范》。
