梁模板计算(2)

梁工程算量
梁工程算量，有梁的工程如何计算工程量，模板如何计算？下面小蚂蚁总结了一点小经验。

梁模板:（按混凝土与模板的接触面积，以平方米计算）
1、现浇混凝土梁（包括基础梁、连梁）模板，按梁三面展开宽度乘以梁长计算即：梁的模板面积＝（梁侧面高*2＋梁底宽）*梁长
2、梁与柱连接、梁与梁连接的重叠部分，以及伸入墙内的梁头部分，均不计算模板面积；（1）单梁，支座处模板不扣除，端头处模板不增加（即：梁的模板长度，按梁的全长计算）；（2）梁、梁相交时，不扣除次梁梁头所占主梁模板面积，即主梁模板长度通长计算（3）梁、板相接时，两侧壁模板算至板下坪。

即，梁的模板高度，应扣除板厚。

（4）梁、柱相交，梁模板长度算至柱侧面
现浇钢筋混凝土梁的支模高度（即地坪至板底或板面至板底的高度）以3.6米以内为基准，超过3.6米以上部分，另按超过部分计算增加支撑工程量
超高支撑增加次数=（立模高度-3,6）/3计算，不足3米者也按一次计算（梁的立模高度为楼地面支撑点至梁底）脚手架工程：按设计室外地坪或楼板上表面至楼地板底之间的高度，乘以梁净长，以平方米计算
3、现浇混凝土单梁、连续梁的脚手架，按其相应规定计算，但梁下为混凝土墙（同一轴线）、并与墙一起整体浇注时，不单独计算。

4、有梁板的板下梁，不计算脚手架。

5、现浇混凝土圈梁、过梁不单独计算脚手架。

6、砼梁高度超过3.6m增价=砼梁高度超过3.6m的墙体体积总和
7、梁侧装修=梁外露长度*装修长度
上面就是小蚂蚁算量工厂总结的梁工程量计算相关经验，希望对大家都有所帮助。

高支模架体计算书一、梁模板高支撑架计算；梁模板支架按断面最大400×1000的框架梁进行计算：模板支架搭设高度按最高点38.5米考虑；梁截面 B ×D=400mm ×1000mm ，龙骨采用50×80mm 木方，梁侧模方木间距250mm 。

梁支撑立杆的横距(跨度方向) l=0.75米，立杆的步距 h=1.50米，梁底水平横杆间距250mm ，采用48×3.0的钢管。

梁模板支撑架立面简图如下：``1、梁底模板传递给方木背楞的荷载计算梁底模板按三跨连续梁计算、板底设三道方木背楞，作用荷载包括梁900与模板自重荷载，施工活荷载。

自重荷载：模板自重 = 0.350kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

支模架（按折合高度计算）： 0.129kN/m；1.1、荷载计算：⑴、钢筋混凝土自重(kN/m)： q1 = 25.500×1.00×0.40=10.2kN/m⑵、模板自重线荷载(kN/m)：q2 = 0.35×(2×1.00+0.40)=0.84kN/m⑶、活荷载 (kN)：施工活荷载标准值 P1 = 2.5×0.400=1.0kN计算得出：均布荷载 q = 1.2×10.2+1.2×0.84= 13.248kN/m集中荷载 P = 1.4×1.0=1.40kN梁底模板受力计算简图如下：A经计算得到从左到右各支座力分别为N1= N4=1.8890kN； N2= N3=3.7786kN1.2、根据《混凝土结构工程施工及验收规范》的规定，立杆承受荷载N=1.1×(N1+ N2+N3+N4) =11.336kN1）立杆强度验算:每根立管支撑：48×3.0钢管要乘以折减系数0.90，则N= 0. 9×24 kN =21.6 kNN=11.336kN < 21.6KN(横杆步距为1500和立杆采用对接时，立杆允许的荷载21.6KN)满足要求。

500mmx2250mm梁侧模板计算书一、梁侧模板基本参数计算断面宽度500mm，高度2250mm，两侧楼板厚度180mm。

模板面板采用普通胶合板。

内龙骨布置8道，内龙骨采用40.×80.mm木方。

外龙骨间距450mm，外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置6道，在断面内水平间距200+350+350+350+350+300mm，断面跨度方向间距450mm，直径14mm。

面板厚度15mm，剪切强度1.4N/mm 2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方剪切强度1.6N/mm 2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

29292929292929225mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

当浇筑速度大于10m/h或坍落度大于180mm时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ；T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=27.000kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

（二）、采用七夹板与扣件式钢管支撑相结合的支撑方案设计计算：模板及其支架计算的荷载标准值及荷载分项系数表以下对模板进行验算。

一）楼板模板计算：按普通胶合板（1830×915×18）验算，龙骨间距600，按三跨连续梁计算。

1、荷载设计值1）模板自重：300N/m2×0.915m×1.2=329.4N/m2）新浇砼重：24000N/m3×0.10m×0.915m×1.2=2635.2N/m3）钢筋自重：1100N/m3×0.915m×0.10m×1.2=120.78N/m合计：329.4+2635.2+120.78=3085.38N/m4）施工工人及设备重量：2500N/m2×0.915m×1.4=3201N/m2、弯矩设计值M=（-0.10）×3085.38×(0.6)2+(-0.117)×3201×(0.6)2=245.89N·M另考虑集中荷载F=2500N，由两块模板分别承担。

F1=1250NM1=0.08×3085.38×(0.6)2+0.213×1250×0.6=248.61 N·M3、承载力验算W=bh2/6=915×182/6=49410mm3δm=M max/w=2.48×105/49410=5.02N/mm<[ ]=15.21N/mm2满足要求4、挠度验算W=k·f·q·l4/100EI=0.677×3085.38×10-3×6004/(100×9×103×915×183/12)=0.68<[L/250]=2.4mm满足要求.二）模板的龙骨验算采用50×100松木龙骨·600，水平钢管间距1000（即龙骨的跨度），按三跨连续梁计算1、荷载1）模板：300N/m2×0.6m×1.2=216N/m2）砼24000N/m3×0.6m×0.10m×1.2=1728N/m3）1100N/m3×0.6m×0.10m×1.2=79.2N/m合计：216+1728+79.2=2023.2N/m4）施工荷载：2500N/m2×0.6m×1.4=2100N/m2、弯距M=(-0.10)×2023.2×1.02+(-0.117)×2100×1.02=-448.02N·M另考虑集中荷载F=2500NM1=0.08×2023.2×1.02+0.213×2500×1.02=694.36 N·M3、承载力验算W=bh2/6=50×1002/6=0.833×105δm=M/W=694360/0.833×1.05=8.33N/m2<14.95N/m24、挠度验算W= k·f·q·l4/100EI=0.677×2023.2×10-3×10004/(100×9×103×50×1003/12)0.37mm <[W]=L/250=4mm满足要求. 三）水平钢管采用￠48×3.5焊接钢管,间距1000mm,跨度1000，按五跨连续梁计算。

广联达的13种梁模板超高计算方法.txt我很想知道，多少人分开了，还是深爱着。

ゝ自己哭自己笑自己看着自己闹。

你用隐身来躲避我丶我用隐身来成全你！待到一日权在手，杀尽天下负我狗。

广联达的13种梁模板超高计算方法.txt爱人是路，朋友是树，人生只有一条路，一条路上多棵树，有钱的时候莫忘路，缺钱的时候靠靠树，幸福的时候别迷路，休息的时候靠靠树！广联达的13种梁模板超高计算方法1 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积2 楼地面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积3 楼地面到梁顶的高度超过3.6m时计算，超高量为梁的模板面积4 室外地坪或楼面到梁底的高度超过4.6m时计算，超高量为超过3.6m以上部分的模板面积5 室外地坪或楼面到梁底的高度超过5.0m时计算，超高量为梁的模板面积6 室外地坪或楼面到梁顶的高度超过3.6m时计算,超高量为梁的模板面积7 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算增加层，每增1m按一个增加层计算，不足1m按1m算。

超高量为超过3.6m的模板面积×增加层层数8 室外地坪或楼面到梁底的高度超过3.6m时计算增加层，每增1m按一个增加层计算，不足1m按1m算。

超高量为超过3.6m的模板面积×增加层层数9 室外地坪或楼面到梁底高度超过3.6m时计算超高，超高量为(梁底标高-3.6m)乘以梁的模板面积10 室外地坪或楼面到梁顶(扣板厚)的高度超过4.6m时计算超高模板面积，超高量为梁的模板面积11 室外地坪或楼面到梁底的高度超过3.6m时计算增加层，每增1m按一个增加层计算，超过0.5m按1m算，不足0.5m不计算。

超高量为超过3.6m的模板面积×增加层层数12 室外地坪或楼面到梁底的高度超过3.6m时计算增加层，每增3m按一个增加层计算，不足3m按3m算。

超高量为超过3.6m的模板面积×增加层层数13 楼地面到梁底的高度超过3.6m时计算，超高量为梁的模板面积广联达的10种板模板超高计算方法0 楼地面到板底高度超过3.6m时计算，超高量为板模板面积1 室外地坪或楼面到板底高度超过3.6m时计算，超高量为板模板面积2 室外地坪或楼面到板底高度超过4.6m时计算，超高量为超过3.6m以上部分板的模板面积3 室外地坪或楼面到板底高度超过4.5m时计算，超高量为板模板面积4 室外地坪或楼面到板顶高度超过3.6m时计算，超高量为板的模板面积5 室外地坪或楼面到板底高度超过3.6m时计算增加层，每增1m按一个增加层计算，不足1m 按1m算。

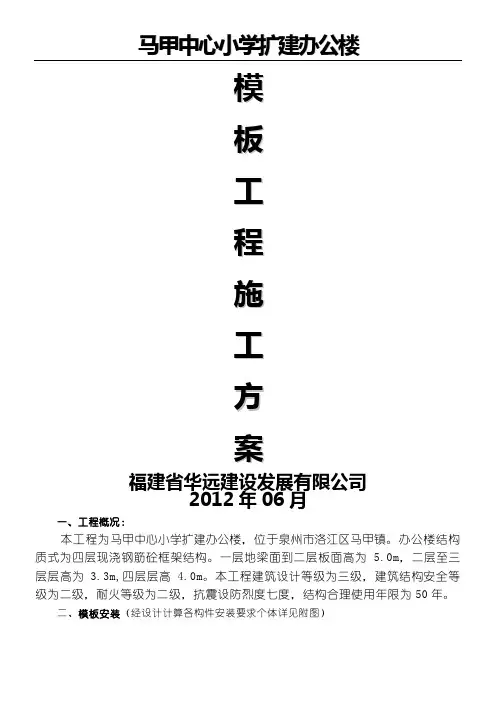

马甲中心小学扩建办公楼模板工程施工方案福建省华远建设发展有限公司2012年06月一、工程概况：本工程为马甲中心小学扩建办公楼，位于泉州市洛江区马甲镇。

办公楼结构质式为四层现浇钢筋砼框架结构。

一层地梁面到二层板面高为 5.0m，二层至三层层高为 3.3m,四层层高 4.0m。

本工程建筑设计等级为三级，建筑结构安全等级为二级，耐火等级为二级，抗震设防烈度七度，结构合理使用年限为50年。

二、模板安装（经设计计算各构件安装要求个体详见附图）1、板模采用18厚九合板进行拼装。

梁板楞木（方木50×100mm）间距600mm，牵杠（φ48钢管，δ=3.5mm）间距100mm，支撑（φ48钢管，δ=3.5mm）间距1.0m，沿垂直方向每1.5m拉设纵横方向水平拉杆。

2、梁底板、侧模采用九合板。

框架梁底模支撑采用楞木（方木50×100mm）间距400mm，梁侧模加档木（松木50×100mm）间距300mm，中间加一道50×100mm楞木。

梁模支撑及牵杠采用φ48钢管（δ=3.5mm），支撑间距为800mm。

梁侧模采用九合板立档采用50×100mm松木，间距300mm，中间加一道50×100mm楞木。

3、柱模一般采用18mm九合板进行拼装。

柱箍（方木50×100mm）间距300mm。

4、扣件应采用可锻铸铁制作的扣件，其材质应符合《钢管脚手架扣件》中的规定（GB15831）。

扣件在螺栓拧紧扭力矩达65NM，不得发生破坏，扣件抗滑移能力[τ]=8KN。

用于支模钢管架体的连接与紧固。

5、顶托应采用标准可调顶托，U型（钢板厚度≥4mm，宽度≥100mm，长度≥100mm，高度≥60mm）支托与楞梁两侧间如有间隙，必须楔紧，其螺杆（L≥600mm）伸出钢管顶部不得大于200mm，螺杆外径与立柱钢管内径的间隙不得大于3mm（D≥35mm），螺盘应为玛钢、并带碗扣。

模板面板按三跨连续梁计算。

静荷载标准值q1=25×0.1×1.2＋0.5×1.2=3.6KN/M活荷载标准值q2=（1＋2）×1.2=3.6 KN/M面板的惯性矩I和截面抵抗矩W分别为：W=120×1.0×1.0/6=20㎝³I=120×1.0×1.0×1.0/12=10㎝ 4(1)抗弯强度计算f=M/W<[f]其中f--面板的抗弯强度计算值(N/㎜2)M—面板的最大弯矩(N·m)W—面板的净截面抵抗矩[f] —面板的抗弯矩设计值,取13N/㎜2M=0.1ql2M=0.1×(1.2×3.6＋1.4×3.6)×0.4×0.4=0.15KN·M F=0.15×1000×1000/37800=3.97N/㎜2<[f]=13N/㎜2,满足要求.(2)抗剪计算T=3Q/2bh<[T]Q=0.6×(1.2×3.6＋1.4×3.6)×0.4=2.42KNT=3×2420/(2×1200×10)=0.303N/㎜2<[T]=1.4 N/㎜2,满足要求.(3)挠度计算v=0.677ql4/100EI<[v]=l/250v=0.677× 3.6×4004/(100×9000×388800)=0.173㎜<[v]=l/250=1.6㎜一、楼板模板隔栅计算隔栅按照均布荷载下连续梁计算。

1、荷载的计算（1）钢筋混凝土板自重（KN/m）q11=25×0.10×0.4=1.0 KN/m（2）模板的自重线荷载（KN/m）q12=0.5×0.4=0.2 KN/m(3) 活荷载为施工荷载标准值和振捣混凝土时产生的荷载（KN/m）q2=(1＋2)×0.4=1.2 KN/m静荷载q1=1.2×1.0＋1.2×0.2=1.44 KN/m活荷载q2=1.4×1.2=1.68 KN/m2、木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和均布荷载q=q1＋q2=3.12KN/m最大弯矩M=0.1ql2=0.1×3.12×1.2×1.2=0.45 KN·m最大剪力Q=0.6×1.2×3.12=2.25KN最大支座力N=1.1×1.2×3.12=4.12 KN面板的惯性矩I和截面抵抗矩W分别为：W=5×8×8/6=53.33CM3I=5×8×8×8/12=213.33 CM4（1）木方抗弯强度计算f=0.45×106/53330=8.44N/㎜2<[f]=13 N/㎜2满足要求。

梁超高模板计算规则篇一:模板超高按下列规定计算模板超高按下列规定计算: (1)梁、板按超高部分全部模板面积计算;坡屋面按平均高度计算;梁板底面距设计室外地坪或下一层楼面的高度超过3.6m时，可计算模板超高费，超高增加高度采用四舍五入按“米”计算。

(2)墙、柱超高从室外设计地坪或楼板上表面算起，高度超过3.6m时，按3.6m以上部分模板面积计算，超高增加高度采用四舍五入按“米”计算。

如果为6米，则柱为6-3.6=2.4米，所以就计算超高2米，工程量按超过3.6米以上2.4米的工程量计算。

梁板超高工程量为梁板模板面积，计算2米超高。

在每超高一米的单价上乘以2即可。

如果为3.9米，则就不计算超高了如果是7.6米，在每超高1米的单价上乘以4即可那说明是理解为按工程量乘以超高系数了。

超高工程量按超高工程量计算，然后在每超高一米的单价上乘以系数即可如果柱超高模板面积是200平米，超高5米，那么是工程量不变，单价乘以5即可都是分段计算，再累加起来的。

3.6-4.6米是第一段，超高1米;4.6-5.6米是第二段，超高2米，模板量需要*2;剩1余的0.4米不足超高计算值的一半，舍去不计。

如果是7.6米，模板工程量也是分段计算的，只有最顶上的一段是*4的。

篇二:广联达的13种梁模板超高计算方法广联达的13种梁模板超高计算方法.txt我很想知道，多少人分开了，还是深爱着。

ゝ自己哭自己笑自己看着自己闹。

你用隐身来躲避我丶我用隐身来成全你～待到一日权在手，杀尽天下负我狗。

广联达的13种梁模板超高计算方法.txt爱人是路，朋友是树，人生只有一条路，一条路上多棵树，有钱的时候莫忘路，缺钱的时候靠靠树，幸福的时候别迷路，休息的时候靠靠树～广联达的13种梁模板超高计算方法1 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积 2 楼地面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积 3 楼地面到梁顶的高度超过3.6m时计算，超高量为梁的模板面积4 室外地坪或楼面到梁底的高度超过4.6m时计算，超高量为超过3.6m以上部分的模板面积5 室外地坪或楼面到梁底的高度超过5.0m时计算，超高量为梁的模板面积6 室外地坪或楼面到梁顶的高度超过3.6m时计算,超高量为梁的模板面积7 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计2算增加层，每增1m按一个增加层计算，不足1m按1m算。

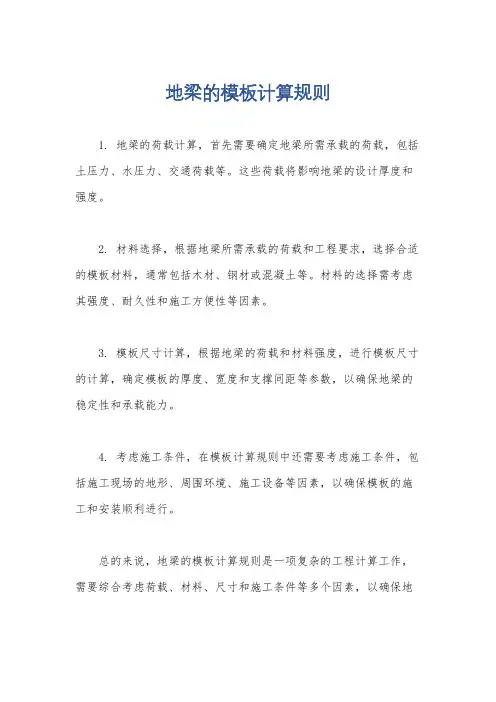

地梁的模板计算规则
1. 地梁的荷载计算，首先需要确定地梁所需承载的荷载，包括土压力、水压力、交通荷载等。

这些荷载将影响地梁的设计厚度和强度。

2. 材料选择，根据地梁所需承载的荷载和工程要求，选择合适的模板材料，通常包括木材、钢材或混凝土等。

材料的选择需考虑其强度、耐久性和施工方便性等因素。

3. 模板尺寸计算，根据地梁的荷载和材料强度，进行模板尺寸的计算，确定模板的厚度、宽度和支撑间距等参数，以确保地梁的稳定性和承载能力。

4. 考虑施工条件，在模板计算规则中还需要考虑施工条件，包括施工现场的地形、周围环境、施工设备等因素，以确保模板的施工和安装顺利进行。

总的来说，地梁的模板计算规则是一项复杂的工程计算工作，需要综合考虑荷载、材料、尺寸和施工条件等多个因素，以确保地
梁结构的安全可靠。

在实际工程中，通常需要由专业的工程师进行详细的计算和设计，以满足工程要求和安全标准。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×0.6)+1.4×2，1.35×(0.1+(24+1.5)×0.6)+1.4×0.7×2]×1＝20.475kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.6]×1＝18.711kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.6)]×1＝15.4kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×20.475×0.152＝0.058kN·mσ＝M max/W＝0.058×106/37500＝1.536N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×15.4×1504/(100×5400×281250)＝0.027mm≤[ν]＝L/250＝150/250＝0.6mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×18.711×0.15+0.437×1.764×0.15＝1.168kN R2=1.25q1L=1.25×20.475×0.15＝3.839kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×15.4×0.15＝0.866kNR2'=1.25q2L=1.25×15.4×0.15＝2.888kN五、小梁验算梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.168/1＝1.168kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2]/b = Max[3.839]/1= 3.839kN/m梁底面板传递给右边小梁线荷载：q1右＝R3/b=1.168/1＝1.168kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.3/2 =0.036kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(0.6-0.14)=0.279kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(0.6-0.14)=0.279kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.14)+1.4×2，1.35×(0.5+(24+1.1)×0.14)+1.4×0.7×2]×(0.3-0.3/2)/2×1=0.514kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.14)+1.4×2，1.35×(0.5+(24+1.1)×0.14)+1.4×0.7×2]×((0.6-0.3)-0.3/2)/2×1=0.514kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左=1.168+0.036+0.279+0.514=1.998kN/m中间小梁荷载q中= q1中+ q2=3.839+0.036=3.876kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=1.168+0.036+0.279+0.514=1.998kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[1.998,3.876,1.998]=3.876kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.866/1＝0.866kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2']/b = Max[2.888]/1= 2.888kN/m梁底面板传递给右边小梁线荷载：q1右'＝R3'/b=0.866/1＝0.866kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/2 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.6-0.14)=0.23kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.6-0.14)=0.23kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.14)]×(0.3-0.3/2)/2×1=0.301kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.14)]×((0.6-0.3)-0.3/2)/2×1=0.301kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.866+0.03+0.23+0.301=1.427kN/m中间小梁荷载q中'= q1中'+ q2'=2.888+0.03=2.917kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.866+0.03+0.23+0.301=1.427kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.427,2.917,1.427]=2.917kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.876×0.82，0.5×3.876×0.22]＝0.31kN·mσ=M max/W=0.31×106/53333=5.814N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×3.876×0.8，3.876×0.2]＝1.938kNτmax=3V max/(2bh0)=3×1.938×1000/(2×50×80)＝0.727N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×2.917×8004/(100×7500×213.333×104)＝0.389mm≤[ν]＝l1/250＝800/250＝3.2mmν2＝q'l24/(8EI)＝2.917×2004/(8×7500×213.333×104)＝0.036mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×3.876×0.8,0.375×3.876×0.8+3.876×0.2]= 3.876kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.998kN,R2=3.876kN,R3=1.998kN 正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×2.917×0.8,0.375×2.917×0.8+2.917×0.2] =2.917kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.427kN,R2'=2.917kN,R3'=1.427kN 六、主梁验算主梁计算截面类型(mm) Ф48×3.2 主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.73 主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 11.361、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.881×106/4730=186.279N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.936kNτmax=2V max/A=2×3.936×1000/450＝17.493N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.938mm≤[ν]＝L/250＝600/250＝2.4mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=3.936kN，R2=3.936kN七、扣件抗滑移验算荷载传递至立杆方式双扣件扣件抗滑移折减系数k c0.8512c c满足要求！八、立杆验算立杆钢管截面类型(mm) Φ48×3.5 立杆钢管计算截面类型(mm) Ф48×3.2 钢材等级Q235 立杆截面面积A(mm2) 450回转半径i(mm) 15.9 立杆截面抵抗矩W(cm3) 4.73l0=h=1500mmλ=l0/i=1500/15.9=94.34≤[λ]=150长细比满足要求！查表得，φ＝0.6342、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.589×0.8×1.52/10＝0.12kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.6)+1.4×0.9×2]×1＝18.9kN/m2)小梁验算q1＝max{1.084+0.9×1.2×[(0.3-0.1)×0.3/2+0.5×(0.6-0.14)]+0.9×[1.2×(0.5+(24+1.1)×0.14)+1. 4×0.9×1]×max[0.3-0.3/2，(0.6-0.3)-0.3/2]/2×1，3.544+0.9×1.2×(0.3-0.1)×0.3/2}=3.576kN/m同上四～六计算过程，可得：R1＝3.563kN，R2＝3.563kN立杆最大受力N w＝max[R1+N边1，R2+N边2]+0.9×1.2×0.15×(5.1-0.6)+M w/l b＝max[3.563+0.9×[1.2×(0.5+(24+1.1)×0.14)+1.4×0.9×1]×(0.8+0.3-0.3/2)/2×0.8，3.563+0.9×[1.2×(0.5+(24+1.1)×0.14)+1.4×0.9×1]×(0.8+0.6-0.3-0.3/2)/2×0.8]+0.729+0.1 2/0.6＝6.571kNf＝N/(φA)+M w/W＝6570.643/(0.634×450)+0.12×106/4730＝48.401N/mm2≤[f]＝205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=5.1/650=0.008≤3满足要求，不需要进行抗倾覆验算！十、立杆地基基础计算f ak 300kPa满足要求！。

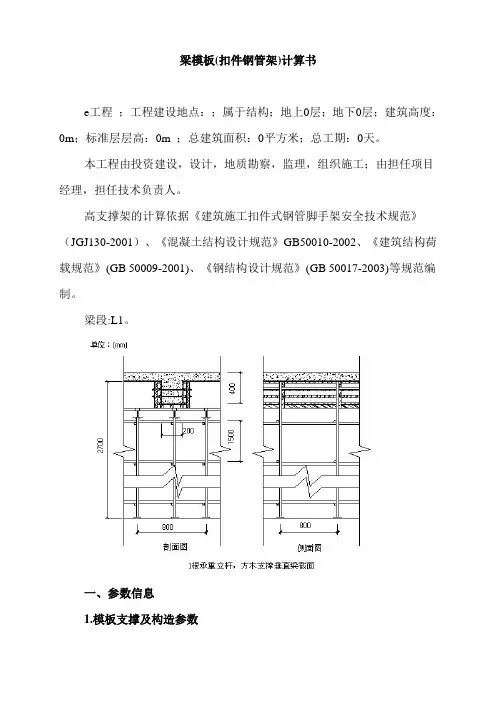

梁模板(扣件钢管架)计算书e工程；工程建设地点：；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。

本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度B(m):0.20；梁截面高度D(m):0.40；混凝土板厚度(mm):120.00；立杆沿梁跨度方向间距La(m):0.80；立杆上端伸出至模板支撑点长度a(m):0.40；立杆步距h(m):1.50；板底承重立杆横向间距或排距Lb(m):0.80；梁支撑架搭设高度H(m)：2.70；梁两侧立杆间距(m):0.80；承重架支撑形式:梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数:1；采用的钢管类型为Φ48×3；立杆承重连接方式:可调托座；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.0；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：48.0；梁底方木截面高度h(mm)：70.0；梁底纵向支撑根数：4；面板厚度(mm)：15.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：2；主楞竖向支撑点数量为：2；支撑点竖向间距为：90mm；穿梁螺栓水平间距(mm)：500；穿梁螺栓直径(mm)：M14；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.5；主楞合并根数：2；次楞龙骨材料：木楞，宽度48mm，高度70mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

模板量计算
1.组合式钢模板
（1）计算式：
组合式钢模板定额摊销量=〔一次使用量×〈1一残值率）/周转次数〕×（1十施工损一次使用量=混凝土模板接触面积每100m2一次净用量。

2.木模板
（1）计算式:
木模板一次使用量=构件每100m2接触面积一次模板净用量
周转用量=一次使用量×〈l十（周转次数-l）×补损率〉/周转次数
回收量=一次使用量×（1一补损率）×50%/周转次数
摊销量=（周转量一回收量） ×（1十施工损耗率） 或摊销量=一次使用量×K×（1十
3.大钢模板:周转200次,损耗率12.2%（包括大修、经常维护）
4.木胶合板模板：模板定额摊销量的计算公式与组合式钢模板相同。

材料
一次使用量
摊销量
10.26906250.26906310.26906251
0.18375。

材料周转次数见下表
护）
（1十施工损耗率）
施工损耗率）;
10.1640625
10.1365
周转量回收量0.36250.1063。

楼板模板计算附件：计算书1.1 楼板模板计算楼板厚度1600mm和120mm，模板板面采用15mm高强度层板，次龙骨采用50*100mm，E=104N/mm2，I=bh3/12=50*1003/12=4.16*104mm4方木主龙骨采用100*100mm方木。

（1）荷载计算模板及支架自重标准值：0.3KN/m2混凝土标准值：24KN/m2钢筋自重标准值： 1.1KN/m2施工人员及设备荷载标准值：2.52楼板按120mm厚算荷载标准值：F1=0.3+24*0.12+1.1+2.5=6.3KN荷载标准值：F2=（0.3+24*0.1+1.1）*1.2+2.5*1.4=6.78KN楼板按160mm厚算荷载标准值：F3=0.3+24*0.16+1.1+2.5=7.74KN荷载标准值：F4=（0.3+24*0.16+1.1）*1.2+2.5*1.4=9.79KN （2）计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作作为梁支点按三跨连续考虑，梁宽度250mm 1）板厚按160mm算则最大弯距：M max=0.1q12l12最大挠度：U max=0.667q12l14/(100EI)其中线荷载设计值：q1= F4*0.2=9.79*0.2=1.96KN/m按面板的抗弯承载力要求：M max=0.1q1l12=[f w w]=1/6f w bh20.1*2.48*l12=1/6f w bh2l1=[(1/6*30*200*252)/(0.1*1.96)]0.5=1764.74按面板的刚度要求，最大变形值为模板结构的1/250U max=0.677q2l14/(100EI)=l1/250l1′=[（100*104*4.16*104）/（1.96*0.677*250）]1/3=438mm2)板厚按120mm算则最大弯距：M max=0.1q12l12最大挠度：U max=0.667q22l24/(100EI)其中线荷载设计值：q2=F2*0.2=6.78*0.2=1.356KN/m按面板的抗弯承载力要求：M max=0.1q2l22=[f w w]=1/6f w bh21.1*1.356*l22=1/6f w bh2l2=[(1/6*30*250*102)/(0.1*1.356)]0.5=339按面板的刚度要求，最大变形值为模板结构的1/250U max=0.677q2l24/(100EI)=l2/250L2′=[（100*104*4.16*104）/（1.356*0.677*250）]1/3=634mm取按抗弯承载力，刚度要求计算的小值，l1′=438mm，施工次龙骨间距取200mm<l1′满足要求。

梁模板面积的计算
一、计算规则：
按混凝土与模板的接触面积计算
柱子:周长乘以柱高,从柱基或板上表面算至上一层楼板上表面,无梁板算至柱帽底部墙:外墙由楼层上表面算至上层楼板上表面,内墙则算至上层楼板(梁)下表面,0.3平米以内的孔洞面积不扣除,也不增加侧壁模板,采用大模板时洞口均不扣除板：扣除柱、梁、0.3平米以外的孔洞面积
梁:梁长乘以梁底与2倍两侧长度之和,梁长算至柱侧、墙侧,次梁算至主梁侧,外墙部分按中心线计算，内墙部分按净长线计算
如果是单梁，面积=梁高*梁净长度*2+梁底模面积
如果是有梁板，面积=(梁高-板厚）*梁净长*2+梁底模面积
二、计算公式：
1、垫层模板：S=1*4*0.1*2=0.8m2(周长X 高X 个数)
2、基础模板：S=0.8*4*0.45*2=2.89m2（周长X 高X 个数）
3、基础柱模板：S=（0.4*4*0.6-0.4*0.3*2）*2=1.44m2（（周长X 高- 梁头接触部位面积）X 个数）
4、梁模板：S=(0.3+0.4*2)*(4-0.2*2)=3.96m2（（底面+ 侧面X 2) X 梁净长）。

梁底模的验算◆荷载计算(1）模板及支架自重：取F1＝1.5 kN/m2(2）新浇砼自重：取最大梁截面1200 mm×4000 mm。

则：F2＝24×4＝96 kN/m2(3）钢筋自重标准值：取F3＝4.0 kN/m2(4）振捣砼时产生竖向荷载：F5＝2.0 kN/m2荷载设计值：F＝ΣF×分项系数×折减系数强度验算设计值：F＝（1.5+96+4）×1.2×0.9+2.0×1.4×0.9＝112.14 kN/m2刚度验算设计值：F＝（1.5+96+4）×1.2×0.9＝109.62 kN/m2◆面板计算面板为18厚多层板单向板受力，次背楞为50×100mm木方，间距为200mm，按三等跨连续梁计算，为计算方便取10mm宽的板为计算单元。

根据建筑施工手册表8－56，18多层板材料指标为：E＝5200×0.9＝4680 N/mm2，f板＝15/1.55＝9.68 N/mm2计算简图：A、强度验算：q=112.14×0.01=1.12 kN/m＝1.12 N/mmM＝0.10ql2＝0.10×1.12×2002＝4480N·mmW ＝62bh ＝618102⨯＝540 mm 3 σ＝W M ＝5404480＝8.3 N/mm ＜f 板＝9.68 N/mm 2，满足要求。

B 、挠度验算：q=109.62×0.01=1.1 kN/m ＝1.1 N/mmE ＝4680 N/mm 2I ＝123bh ＝1218103⨯＝4860 mm 4 ω＝EI ql 100677.04＝486046801002001.1677.04⨯⨯⨯⨯＝0.41 mm ＜200/250＝0.8 mm ，满足要求。

◆次背楞验算次背楞采用50×100mm 木方，间距200mm ；主背楞采用φ48×3.5钢管，间距500mm 。

模板超高按下列规定计算：(1)梁、板按超高部分全部模板面积计算；坡屋面按平均高度计算；梁板底面距设计室外地坪或下一层楼面的高度超过3。

6m时，可计算模板超高费,超高增加高度采用四舍五入按“米”计算。

(2)墙、柱超高从室外设计地坪或楼板上表面算起，高度超过3。

6m时,按3.6m以上部分模板面积计算,超高增加高度采用四舍五入按“米”计算。

如果为6米，则柱为6—3.6=2.4米,所以就计算超高2米，工程量按超过3.6米以上2。

4米的工程量计算。

梁板超高工程量为梁板模板面积，计算2米超高。

在每超高一米的单价上乘以2即可. 如果为3.9米，则就不计算超高了如果是7。

6米,在每超高1米的单价上乘以4即可那说明是理解为按工程量乘以超高系数了。

超高工程量按超高工程量计算,然后在每超高一米的单价上乘以系数即可如果柱超高模板面积是200平米，超高5米，那么是工程量不变，单价乘以5即可
都是分段计算,再累加起来的。

3。

6-4.6米是第一段，超高1米；4。

6-5.6米是第二段，超高2米，模板量需要*2；剩余的0.4米不足超高计算值的一半,舍去不计。

如果是7。

6米，模板工程量也是分段计算的,只有最顶上的一段是*4的。

框架结构木模模板制作方法及支设工艺顺序（一）柱模的制作1、柱模配模：侧模：柱尺寸为b×h，其中b为短方向采用同柱宽胶合板，h 为长方向采用h+2×18宽的胶合板。

竖挡：采用50×100mm方木，柱宽550mm及其以上的竖楞采用三根分柱宽均等分位置布设，并在中间设Ф12对拉钢筋。

柱箍：柱箍采用50×100 mm方木，两根为一组，两端以Ф12钢筋拉结，间距450mm最底部的柱箍紧贴楼地面。

柱模安装示意图如下：拉结钢筋：两端用碟型卡或对拉螺栓等固定拉紧。

2、柱模板计算：（1）、柱模板计算：取底层的矩形柱650×650进行计算，底层层高（3.85M+0.6）=4.45M，梁高650MM,柱砼施工缝留置在梁底处，则柱净高H=4.45-0.65=3.8M。

本工程采用商品砼，砼连续浇筑速度取V=2M/h，取β1=1.0 、β2=1.0砼侧力F1=0.22r c t oβ2V1/2=0.22×24×200 30+15×1.0×1.0×21/2=33.182KN/M2F2=r c H=24×3.55=85.2 KN/M2取上述两者最小值：F1=33.182KN/M2砼侧压力设计值：F=F1×项系数×折减系数=33.182×1.2×0.9=35.84KN/M2由于本工程主体结构柱边长均不小于300mm，故不考虑振捣时产生的荷载标准值。

而应考虑倾倒砼时产生的荷载标准值。

设浇筑柱砼使用溜槽、串筒或导管，倾倒砼时对垂直面模板产生的水平荷载标准值，查《现行建筑施工规范大全第二版》第二册附表1.2知：F=2KN/M2所以，柱侧模要承受砼压力：F3=2×1.4×0.9=2.52KN/M2上述荷载组合：F4=35.84+2.52=38.36 KN/M2(用于承载力验算)A、柱模板抗弯强度验算：化F2，F4为线均布荷载（取1M宽为计算单元）q=F4×1=38.36×1=38.36 KN/M2q1=F2×1=35.84×1=35.84KN/M2= N/mm计算简图如下：（柱长650+2×18=686㎜，按700㎜算）700/2 700/2弯矩Mmax=Mb=-K m ql2=-0.105×38.36×(7002)2=4.934×105N·mm截面抵抗矩：W=bh2/6=100×182/6=5.4×104mm3σ=MW=4.934×1055.4×104=9.137N/mm2 < [fm]=13N/mm2 满足要求B、柱模板抗剪强度验算：V=0.625ql=0.625×38.36 ×700/2=8391KNτ=3v/2bh=3×8391/2×1000×18=0.7N/MM2 < [fv]=1.4N/MM2 符合要求。
