《气动量仪使用作业指导书》气动量仪使用作业指导书一、引言气动量仪是一种常用的测量和监测气体流量和压力的仪器设备。
本文档旨在提供使用气动量仪的操作指导和注意事项，以确保正确、安全地操作该设备。
二、设备概述⒈气动量仪的结构和工作原理⑴结构组成气动量仪主要由流量传感器、压力传感器、控制电路、显示屏等组件组成。
⑵工作原理气动量仪通过流量传感器和压力传感器实时测量气体流量和压力变化，并通过控制电路处理和显示相关参数。
⒉设备技术规格⑴测量范围：[填写具体范围]⑵测量精度：[填写具体精度]⑶工作温度范围：[填写具体温度范围]⑷工作压力范围：[填写具体压力范围]⒊运输和存储要求⑴运输前的准备在运输气动量仪前，需进行以下准备工作：- 确保设备处于关闭状态，并断开电源和气源。
- 清洁仪器表面，保证无尘、无油污等物质。
⑵运输要求在运输过程中，需遵循以下要求：- 尽量避免震动和碰撞，以防止设备受损。
- 使用专用运输箱或包装材料，保护设备免受外界环境影响。
⑶存储要求存储气动量仪时，需注意以下事项：- 存放在干燥、通风良好的环境中，避免潮湿和高温。
- 长期不使用时，需定期进行设备检查和维护。
三、操作流程⒈准备工作⑴确保电源和气源连接正常，并开启相应开关。
⑵检查仪器仪表的操作面板，确保显示屏显示正常。
⒉测量方法⑴启动仪器按下电源开关，等待仪器启动。
启动过程中，仪器可能会进行自检和校准，需要耐心等待。
⑵设置参数通过仪器操作面板上的相关按键，设置测量范围、单位和其他参数。
⑶进行测量将待测气体连接到气动量仪的气源接口，确保连接牢固。
⑷读取测量结果仪器显示屏上将显示实时的气体流量和压力参数。
根据需要，可以记录或保存测量结果。
⒊关闭仪器在使用完毕后，按下电源开关，确保仪器彻底关闭。
四、安全注意事项为确保操作的安全性，使用气动量仪时需注意以下事项：⒈操作人员需具备相关知识和技能，且熟悉仪器的使用说明。
⒉在操作过程中，避免用力过大或不当使用工具，以防损坏设备。
气动测量仪调试规程
一、气动量仪调试方法：
1、依据校对环规上限下限尺寸算出公差带，在测量仪上调出公差带宽度即为调出公称倍率。
2、测量仪上旋钮（短）为倍率旋钮，下旋钮（长）为零位旋钮。
3、调整方法：
1）将气内测头放入下限环规内，此时如果浮标位置低于或高于下限尺寸时，则往同一方向调整倍率旋钮（即浮标高于下限时往上调整，浮标低于下限时往下调整），调整量一般为差值的1-1.5倍，然后再用零位旋钮将浮标调整到下限位置。
2）将气内测头放入上限环规内，此时如果浮标位置高于上限尺寸，通过倍率旋钮往下调整浮标，调整量为差值的1-1.5倍，然后再用零位旋钮将浮标调整到上限位置。
如果浮标位置低于上限尺寸，通过倍率旋钮往上调整浮标，调整量为差值的1-1.5倍，然后再用零位旋钮将浮标调整到上限位置。
3）反复几次调整完毕后，检查调整是否准确，即将测头放入下限环规内，平视观看浮标位置是否在下限位置，再将测头放入上限环规，平视观看浮标位置是否在上限位置。
4.确认浮标的上下限位置调整准确后，方可进行测量。
在测量过程中要定时进行校准。
编制：审核：批准：。
气动量仪操作规程气动量仪是一种用于测量气体流速和气体流量的仪器。
它主要由探头、管道、传感器和显示器组成。
在使用气动量仪之前，我们需要了解一些操作规程，以确保测量结果的准确性和安全性。
以下是气动量仪操作规程的详细说明：1. 预备工作a. 核实气动量仪的型号、规格和准确性等技术指标是否符合使用要求。
b. 检查气动量仪的外部和内部是否有损坏或异物，并进行清洁。
c. 检查气动量仪的电源是否正常，并确保电源线连接牢固。
d. 如果需要使用电池供电，确保电池电量充足。
2. 安装与连接a. 根据实际需要选择合适的探头和管道，并确保其与气动量仪的接口连接牢固。
b. 将传感器正确安装在探头上，并确保传感器与电缆连接牢固。
c. 如果需要进行校准，按照相关操作步骤进行。
3. 开机与设置a. 按下电源开关，同时按下相关功能键进行开机。
b. 根据实际情况，选择合适的测量范围和单位，并设置显示屏的亮度和对比度。
c. 如果需要进行校准，按照相关操作步骤进行。
4. 测量操作a. 将探头插入待测气体流中，并确保探头的方向正确。
b. 如果需要进行静态测量，在探头插入气体流后，等待一段时间，使测量结果稳定，并记录测量数值。
c. 如果需要进行动态测量，在探头插入气体流后，进行相应的动作，并记录测量数值。
d. 测量完成后，及时将探头从气体流中拔出，并关闭气动量仪。
5. 校准和维护a. 定期对气动量仪进行校准，以确保测量结果的准确性。
b. 定期清洁气动量仪的外壳和探头，以保持良好的工作状态。
c. 定期检查气动量仪的传感器和电缆，如有损坏或老化现象，及时更换。
d. 如遇到故障或异常情况，应立即停止使用，并请专业人员进行维修。
6. 注意事项a. 在操作过程中，应佩戴个人防护装备，确保自身安全。
b. 使用气动量仪时，应遵循相关安全操作规程，防止发生事故。
c. 在测量过程中应注意环境的影响，如温度、湿度和压力等因素。
d. 尽量避免将气动量仪接触到腐蚀性气体、液体或颗粒物质。
浮标式气动量仪的工作原理及调整浮标式气动量仪的工作原理及调整浮标式气动量仪在国内外已使用了几十年，有效地应用于机械制造各行业，具有如下特点：结构简单;装配、调试、维修方便;倍率调整阀与调零阀处不易堵塞，易清洗.浮标式气动量仪的工作原理：浮标式气动量仪在国内外已使用了几十年，有效地应用于机械制造各行业，具有如下特点：结构简单;装配、调试、维修方便;倍率调整阀与调零阀处不易堵塞，易清洗;锥度玻璃管采用端面压装，密封可靠，装卸方便;浮标结构合理，稳定性好;除个别零件外，工艺性好，加工成本低等优点。
其缺点是多管量仪的各管之间存在相互干扰现象，不适用于自动测量。
内径和外径:气动量仪常被用于测量工件的孔内径和圆外径的尺寸或形状。
两喷嘴气动测头——具有两个相对的喷嘴孔，常用于测量孔的内径，而两喷嘴的气动塞规则主要用于测量外径。
平均值：多喷嘴均匀分布在一个圆面上的测量工具，可以为使用者完成平均值的测量。
这种测量工具主要用于薄壁元件或特殊的圆表面元件，四个、六个或更多的喷嘴可以被使用，喷嘴数目将取决于测量工具的大小。
圆度:特殊圆表面：气动量仪能测量工件的圆度。
对于两点不圆的情况，一个常用的两喷嘴气动测头就可以了，如果是奇数圆，就必须根据圆奇数的数目相应的增加喷嘴的数量。
直线度：气动量仪另一个常用的地方是用于动态的测量孔的直线度或者弯曲度，在这样的测量中，一个特制的气动测头可以简单快捷的测量出被测工件内孔的直线度。
垂直度：测定一个工件的垂直度，例如测量某孔相对于某一表面的垂直度，可以通过在被测孔中移动一个具有“Z”字形的喷嘴的气动测头，根据背压的改变，测量出垂直度的变化。
锥度：锥度的变化可以通过两个不同喷嘴面直径的特殊测头被气动量仪轻易的测量到。
平面度：测量平面度，是通过使工件平贴在一个有着空气喷嘴的固定平面上移动实现的。
这样测量平面度快速、方便、简单而且准确。
槽宽：薄片状的测头能方便的测量出沟槽的尺寸，气动量仪不仅能测量出沟槽的宽度，还能测量出被测槽两侧面的平行度。
《气动量仪使用作业指导书》气动量仪使用作业指导书
目录
第一章概述
1.1气动量仪简介
1.2气动量仪的结构
1.3气动量仪技术参数
第二章使用前准备
2.1使用前的安全检查
2.2清洁气动量仪
2.3电源接线检查
第三章安装气动量仪
3.1准备安装所需工具
3.2安装位置及要求
3.3安装步骤及方法
第四章气动量仪使用
4.1加电操作
4.2参数设置
4.3调试及调校
第五章维护与检修
5.1日常维护
5.2保养规范
5.3拆卸与清洁
第一章概述
1.1气动量仪简介
气动量仪是检测物体的质量、体积、热量、压力、流量等其中一种物
理量的装置，因其可以使用气体作为工作介质，故称为气动量仪。
它的特
点是调节快，保持精度高，满足质量准确控制的要求。
1.2气动量仪的结构
气动量仪主要由气动驱动系统、量仪安装结构体、电气系统组成。
气
动驱动系统是气动量仪的核心，根据控制指令，自动完成特定的控制功能；量仪安装结构体具有一定的负荷传感、反馈回路；电气系统是量仪总体系
统的重要一环，可以完成控制系统的控制和监控工作。

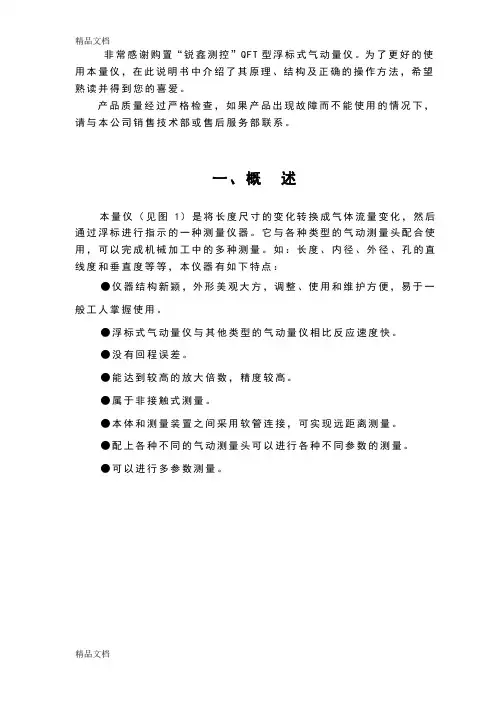

非常感谢购置“锐鑫测控”QFT型浮标式气动量仪。
为了更好的使用本量仪，在此说明书中介绍了其原理、结构及正确的操作方法，希望熟读并得到您的喜爱。
产品质量经过严格检查，如果产品出现故障而不能使用的情况下，请与本公司销售技术部或售后服务部联系。
一、概述本量仪（见图1）是将长度尺寸的变化转换成气体流量变化，然后通过浮标进行指示的一种测量仪器。
它与各种类型的气动测量头配合使用，可以完成机械加工中的多种测量。
如：长度、内径、外径、孔的直线度和垂直度等等，本仪器有如下特点：●仪器结构新颖，外形美观大方，调整、使用和维护方便，易于一般工人掌握使用。
●浮标式气动量仪与其他类型的气动量仪相比反应速度快。
●没有回程误差。
●能达到较高的放大倍数，精度较高。
●属于非接触式测量。
●本体和测量装置之间采用软管连接，可实现远距离测量。
●配上各种不同的气动测量头可以进行各种不同参数的测量。
●可以进行多参数测量。
QFT系列浮标式气动量仪二、产品的型号规格一、型号及规格QFT系列浮标式气动量仪的基本放大倍数一般有1000倍、2000倍、5000倍、10000倍，共4种倍数。
按拼合的管数又分为单管和多管式（最多拼合为10管）。
因此，型号由量仪的倍数和管数决定（见表1）。
量仪本体规格尺寸如（下表2）。
量仪的型号表 1量仪本体规格尺寸表表 2二、仪器附件（见表3）表 3三、主要技术参数技术性能以中华人民共和国机械行业标准JB3760-91为准四、工作原理浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器，当压缩空气通过锥度玻璃管时，流量的变化就使得浮在玻璃管内的浮标位置作相应的变化，于是从刻度尺上浮标位置的变化量就可以直接读出被测量尺寸的变化。
量仪的测量原理通过孔为d 的喷嘴端面与被测量表面间的间隙 （图2）的空气流量Q 与圆柱侧面积πds 成函数关系：Q=f(πds)当喷嘴孔径d 固定不变时，流量Q 仅与间隙S 成函数关系：Q=f(s)间隙S 的变化意味着被测量尺寸的变化，如图所示，当被测量尺寸H 减少时，间隙S 增加，流量Q 随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以有浮标和刻度尺直接读出被测尺寸。

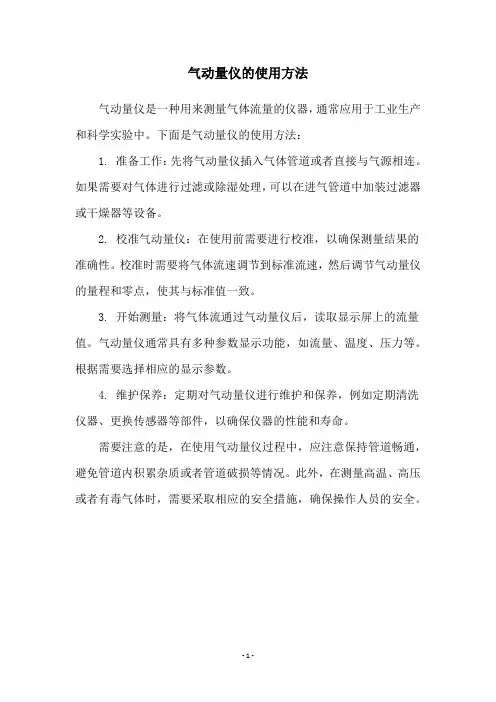

气动量仪的使用方法
气动量仪是一种用来测量气体流量的仪器，通常应用于工业生产和科学实验中。
下面是气动量仪的使用方法：
1. 准备工作：先将气动量仪插入气体管道或者直接与气源相连。
如果需要对气体进行过滤或除湿处理，可以在进气管道中加装过滤器或干燥器等设备。
2. 校准气动量仪：在使用前需要进行校准，以确保测量结果的准确性。
校准时需要将气体流速调节到标准流速，然后调节气动量仪的量程和零点，使其与标准值一致。
3. 开始测量：将气体流通过气动量仪后，读取显示屏上的流量值。
气动量仪通常具有多种参数显示功能，如流量、温度、压力等。
根据需要选择相应的显示参数。
4. 维护保养：定期对气动量仪进行维护和保养，例如定期清洗仪器、更换传感器等部件，以确保仪器的性能和寿命。
需要注意的是，在使用气动量仪过程中，应注意保持管道畅通，避免管道内积累杂质或者管道破损等情况。
此外，在测量高温、高压或者有毒气体时，需要采取相应的安全措施，确保操作人员的安全。
- 1 -。

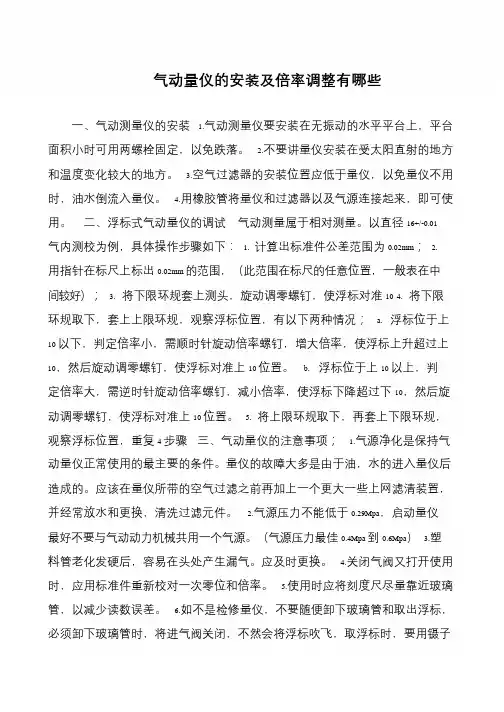

气动量仪的安装及倍率调整有哪些一、气动测量仪的安装 1.气动测量仪要安装在无振动的水平平台上，平台面积小时可用两螺栓固定，以免跌落。
2.不要讲量仪安装在受太阳直射的地方和温度变化较大的地方。
3.空气过滤器的安装位置应低于量仪，以免量仪不用时，油水倒流入量仪。
4.用橡胶管将量仪和过滤器以及气源连接起来，即可使用。
二、浮标式气动量仪的调试气动测量属于相对测量。
以直径16+/-0.01气内测校为例，具体操作步骤如下： 1. 计算出标准件公差范围为0.02mm；2. 用指针在标尺上标出0.02mm 的范围，（此范围在标尺的任意位置，一般表在中间较好）； 3. 将下限环规套上测头，旋动调零螺钉，使浮标对准10 4. 将下限环规取下，套上上限环规，观察浮标位置，有以下两种情况； a. 浮标位于上10 以下，判定倍率小，需顺时针旋动倍率螺钉，增大倍率，使浮标上升超过上10，然后旋动调零螺钉，使浮标对准上10 位置。
b. 浮标位于上10 以上，判定倍率大，需逆时针旋动倍率螺钉，减小倍率，使浮标下降超过下10，然后旋动调零螺钉，使浮标对准上10 位置。
5. 将上限环规取下，再套上下限环规，观察浮标位置，重复4 步骤三、气动量仪的注意事项； 1.气源净化是保持气动量仪正常使用的最主要的条件。
量仪的故障大多是由于油，水的进入量仪后造成的。
应该在量仪所带的空气过滤之前再加上一个更大一些上网滤清装置，并经常放水和更换，清洗过滤元件。
2.气源压力不能低于0.29Mpa，启动量仪最好不要与气动动力机械共用一个气源。
（气源压力最佳0.4Mpa 到0.6Mpa）3.塑料管老化发硬后，容易在头处产生漏气。
应及时更换。
4.关闭气阀又打开使用时，应用标准件重新校对一次零位和倍率。
5.使用时应将刻度尺尽量靠近玻璃管，以减少读数误差。
6.如不是检修量仪，不要随便卸下玻璃管和取出浮标，必须卸下玻璃管时，将进气阀关闭，不然会将浮标吹飞，取浮标时，要用镊子。

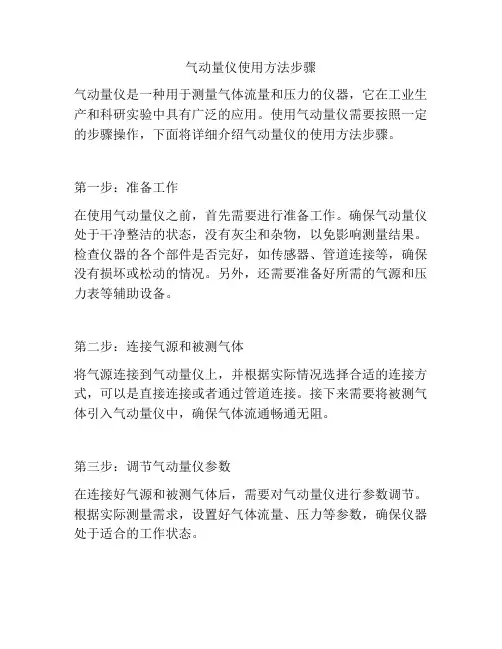

气动量仪使用方法步骤气动量仪是一种用于测量气体流量和压力的仪器，它在工业生产和科研实验中具有广泛的应用。
使用气动量仪需要按照一定的步骤操作，下面将详细介绍气动量仪的使用方法步骤。
第一步：准备工作在使用气动量仪之前，首先需要进行准备工作。
确保气动量仪处于干净整洁的状态，没有灰尘和杂物，以免影响测量结果。
检查仪器的各个部件是否完好，如传感器、管道连接等，确保没有损坏或松动的情况。
另外，还需要准备好所需的气源和压力表等辅助设备。
第二步：连接气源和被测气体将气源连接到气动量仪上，并根据实际情况选择合适的连接方式，可以是直接连接或者通过管道连接。
接下来需要将被测气体引入气动量仪中，确保气体流通畅通无阻。
第三步：调节气动量仪参数在连接好气源和被测气体后，需要对气动量仪进行参数调节。
根据实际测量需求，设置好气体流量、压力等参数，确保仪器处于适合的工作状态。
第四步：启动气动量仪当所有准备工作完成后，可以启动气动量仪进行测量。
根据仪器的操作说明，打开电源开关并进行预热，待仪器稳定后即可进行实际测量操作。
第五步：进行测量在启动后，可以通过仪器上的显示屏或者连接的电脑等设备观察到实时的测量数据。
根据需要，可以对测量数据进行记录或者实时监测，确保得到准确的测量结果。
第六步：结束测量当完成实际测量操作后，需要及时关闭气源，并将气动量仪恢复到待机状态。
同时对仪器进行清洁和维护工作，确保下次使用时处于良好的工作状态。
以上就是使用气动量仪的基本步骤，通过正确的操作方法可以确保得到准确可靠的测量数据。
在使用过程中需要注意安全，避免因操作不当导致意外情况发生。
希望以上内容能够对您有所帮助。
气动量仪作业指导书第一部分：简介1.1 本指导书的目的本指导书旨在为用户提供关于气动量仪的操作指导，包括仪器的使用方法、注意事项、维护保养等内容，帮助用户快速掌握气动量仪的使用技巧。
1.2 气动量仪的定义和用途气动量仪是一种测量气体流量和压力的仪器，广泛应用于工业领域的流体控制和监测中。
其主要用途包括流量监测、压力监测、质量控制等。
1.3 适用范围本指导书适用于所有使用气动量仪进行流量和压力测量的操作人员，包括仪器的日常使用、维护保养以及故障处理。
第二部分：使用方法2.1 气动量仪的准备工作2.1.1 仪器检查在使用气动量仪之前，务必进行仪器检查，确保仪器没有损坏或故障。
2.1.2 仪器校准校准是确保气动量仪测量结果准确可靠的关键步骤。
在首次使用之前，需要对气动量仪进行校准，同时定期进行校准以确保准确度。
2.2 测量流程2.2.1 连接气源将气动量仪与气源连接，确保连接紧固，无泄漏。
2.2.2 设置参数根据实际需求，设置气动量仪的测量参数，如流量范围、压力单位等。
2.2.3 开始测量按下“开始测量”按钮，气动量仪开始工作。
在测量过程中，应关注仪器显示的数据，并及时记录。
第三部分：注意事项3.1 安全操作3.1.1 遵守使用规程在操作气动量仪之前，必须了解并遵守相关操作规程，确保安全操作。
3.1.2 防止触电在操作过程中，避免触摸带电部分，以防触电事故发生。
如有任何异常情况，应立即停止使用并与维修部门联系。
3.2 仪器保养3.2.1 定期清洁保持气动量仪的清洁，定期清除尘垢，防止影响测量准确度。
3.2.2 防止冲击和震动避免气动量仪受到冲击和震动，以免损坏仪器或降低测量的准确度。
3.3 注意事项3.3.1 避免过量压力在使用气动量仪进行压力测量时，避免超过仪器规定的最大压力范围，以免造成仪器损坏。
3.3.2 温度影响气动量仪的测量结果可能受到温度的影响。
在进行精确测量时，需考虑并校正温度变化对测量结果的影响。
浮标式气动量校准规范(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--浮标式气动量仪校准规范1.目的为确保浮标式气动量仪的各项计量特性达到预期使用要求，溯源到国家计量标准。
2.范围本规范适用于公司内新购、使用中或修理后的测量活塞销孔和环槽尺寸的浮标式气动量仪校准。
3.职责公司计量中心负责对浮标式气动量仪自校的实施及记录。
4.自校标准器具经内部计量中心或政府计量部门溯源的光滑环规作为浮标式气动量仪示值误差的自校标准。
5.校准周期正常情况下一年校准一次，出现异常或认为可能有异常时，随时校准。
6.校准内容及校准方法6.1.外观及各部份相互作用要求：各部分完整，功能有效。
量仪的玻璃管应透明洁净，标尺刻线应清晰，玻璃管上标明的放大倍数应与标尺一致；零位螺钉和倍率螺钉转动应灵活，静止应可靠。
使用中及修理后的气动量仪允许有不影响测量精度的外观缺陷。
方法：目力观察、放置试验。
6.2.浮标波动量要求：≤1/3分度。
方法：任选一只环规，把气内测头的喷嘴置于环规中间部位，此时量仪的浮标停留在某一位置，目力观察浮标的波动量。
6.3.示值变动性要求：≤方法：按的方法将气内测头连续三次塞入环规，分别观察浮标在玻璃管内的变动量，以三次观测值中最大与最小值之差作为量仪的示值变动性。
6.4.稳定性要求：≤方法：按的方法使气内测头置入环规静止不动，记下此时浮标所在位置，5分钟后观察浮标位置的变化，此变化量应符合要求。
6.5.示值误差要求：≤±2um方法：将Φ28㎜气内测头分别插入编号为IM120568和IM5 1068的阶梯尺寸环规中，调整量仪的零位螺钉和倍率螺钉，使浮标停在上述两环规的标称尺寸位置上，然后把气内测头插入编号为IM51086的环规中，观察量仪的浮标是否停留在该环规标称尺寸刻线处，其偏差值应符合款要求。
7.校准结果处理经校准符合本规范要求的，贴上“合格证”标签，注明有效期；经校准不符合本规范要求的，应立即停用；经修理的复校合格后方可投入使用；无法修复的，贴上“禁用”或“封存”标签，另行处理。
气动量仪使用作业指导书一、简介气动量仪，又称为空气质量检测仪，是一种用于测量空气中的气体浓度和压力的设备。
它主要通过气体传感器感知并记录可燃气体、有毒气体和氧气等重要参数，以保证工作环境的安全性。
本作业指导书旨在介绍气动量仪的基本使用方法和注意事项，以帮助用户正确操作和维护设备，确保测试结果的准确性。
二、设备介绍气动量仪由检测主机和相关附件组成。
检测主机包括显示屏、控制按钮、气体传感器和数据存储器等部件。
附件通常包括充电器、传感器探头、标定气体和使用说明书等。
三、使用方法1. 准备工作a. 仔细阅读使用说明书，了解设备的基本原理和使用方法。
b. 检查设备是否完好无损，并确保充电电量充足。
c. 根据实际需要选择正确的传感器探头。
2. 开机操作a. 按下电源开关，确认设备已成功开机。
b. 检查设备显示屏上的电池电量和传感器状态等信息，确保设备运行正常。
3. 测量操作a. 携带设备进入待测试的气体环境。
b. 保持检测主机与传感器探头之间的连接良好，确保数据传输准确。
c. 按下测量按钮，设备将开始测量并实时显示测量结果。
4. 数据保存a. 测量结束后，按下暂停按钮停止测量。
b. 根据需要选择合适的数据存储方式，如内部存储器、SD 卡或电脑传输。
c. 在存储数据之前，可以对数据进行删除、编辑或标记等操作，以备后续分析使用。
5. 关机操作a. 测量结束后，按下电源开关将设备关闭。
b. 及时清理和保管设备及相关附件，确保设备的完好性。
四、注意事项1. 使用前请确保设备已经进行过校准和标定，以保证测量结果的准确性。
2. 在使用过程中，应注意设备和附件的防水防尘等级，以免损坏设备。
3. 在测量高浓度气体时，应戴上适当的防护面具并选择合适的传感器探头。
4. 长时间不使用设备时，请将设备存放在干燥通风的地方。
5. 请勿私自拆卸或修理设备，如需维修，请联系专业技术人员。
6. 定期清洁设备，保持传感器探头的敏感度和准确性。
浮标气动量仪内校操作规范1.0目的确保试验测量用的浮标气动量仪运行正常，提高效率，因此对在用的浮标气动量仪进行周期校准。
2.0范围柱状式浮标气动量仪3.0职责3.1内校人员正确使用计量标准并负责维护、保养，使其保持良好的技术状态；保证计量校准的原始数据和有关技术资料的完整。
3.2 计量室根据校准计划安排，通知各部门送检。
3.3 各部门负责人员将仪器送计量室校准。
4.0定义无5.0内容5.1 校准装置：数显气压表5.2 要求5.2.1 所用装置应有CNAS认可的计量机构进行校准合格，每年需校准一次。
并在校准有效期内使用。
5.2.2校验环境：常温常湿。
温度：（20±5）℃湿度（30~80)%5.3 校准步骤5.3.1 校准前准备校准前应将校准接线连接正确。
连接方法如下：将气压装置的气源输出连接到浮标气动量仪的进气端（在浮标气动量仪的后面左侧），然后将浮标气动量仪的气压输出端（在浮标气动量仪的前面）与标准数字气压表相连接。
5.3.2 校准点计量室校准和生产线点检时，应根据产品测试的实际需要进行气压值点检和校准。
5.3.3 校准5.3.3.1 打开气源开关，调节浮标气动量仪的气压调节阀（在浮标气动量仪后面）至所需校准的气压值；5.3.3.2 察看浮标运行状态，旋转浮标位置调节旋钮，察看浮标能否旋至顶部，能否停在零位。
5.3.3.3 如果浮标运行畅通，能停在零位适当的位置，则此浮标气动量仪是合格的，否则是不合格的。
5.4 校准结果处理及校准周期5.4.1浮标气动量仪的允许误差最大不超过被校读数的正负5%计算，校准合格的浮标气动量仪，应将其结果记录于规定的“浮标气动量仪校准记录表”中，表格见附录A。
并贴上合格标签，方可提供测量。
此校准记录不出具证书，只保存原始记录，记录保存至少1年。
5.4.2 校准不合格的浮标气动量仪应进行维修，修理后须经校准合格方可给使用部门使用。
5.4.3 生产线点检若发现浮标气动量仪有故障，应及时送计量室维修，修理后须经校准合格方可使用。
1.操作前的准备工作：
在进入测量工作以前，必须做好如下的准备工作：
1.1清洗干净相应的测量头及校对规，按管路连接的要求，接在仪器正面的出气接
头上。
1.2供给压缩空气：
从压缩空气站来的压缩空气，往往含有一定量的水份和油份，要想解决这一问题，可以采用下列措施：
1.2.1在压缩空气管路与空气过滤器用橡胶管连接之前，先将管路气阀打开待从管路
喷出来的压缩空气没有水后，再接在空气过滤器上。
1.2.2在空气过滤器的前面，装上具有一定容积的储气筒，使压缩空气管路中的水积
存在储气筒内。
每天工作之前和工作完毕后，在通入压缩空气的情况下，将空
气过滤器下部的放水阀打开，将积存的水放出。
当空气过滤器通入压缩空气后，打开仪器进气阀，检查各连接部分是否有漏气现象，从测量喷嘴喷出的压缩空
气是否正常。
2. 调整：
量仪调整正确与否会直接影响测量结果的正确性，所以应给予特别重视。
调整的具体方法随着测量类型的不同略有差别。
用气动内径测量头及校对规测量的调整：
测量头两喷嘴对应的尺寸与被测量尺寸间具有一定初始间隙，所以在调整过程中，用上、下限校对归的实际差值进行倍数和零位的调整。
首先将下限校对（设实际尺寸￠22）规套入测量头上，使测量头的喷嘴位于校对规宽度的中间，打开进气阀，调节零位旋钮使浮标处于“0”。
取下下限校对规，放上上限校对规（设实际尺寸为￠22.015），旋转放大倍数旋钮进行倍数调整，如此反复用上、下限校对规调节放大倍数旋钮和零位旋钮达到浮标分别正确位于“0”和“15”
时为止。
零位的调整当然以浮标指示的零位与尺寸的零位重合最方便，但实际测量中往往有这样的现象发生：如用2000倍的浮标式气动量仪要测量尺寸为￠27+0.07的工件，此时就无法采用刻度尺的“0”作为读数的零位，而必须以零下的“30”做为读数零位，以零下“30”至零上“40”作为读数区间。
校对规放在平板上，进行调整。
3. 测量：
量仪调整完毕后，即可以进行测量工作。
内径的测量只要将被测量工件代替校对规，浮标可直接指示出被测量工件的尺寸。
在测量内径过程中，测量头的测量位置与校对位置保持一致可以提高测量精度。
4. 用完之后的保护
测量完后，关闭气源，电源，把环规擦拭干净，上防锈油。
轻拿轻放，放入盒子里。
