斜拉桥的结构特点

为什么有些桥梁需要斜拉桥设计？一、斜拉桥结构简介斜拉桥是一种采用斜拉索支撑主梁的桥梁结构，其设计独特，具有一系列独特的优势。

斜拉桥通常由塔楼、拉索和主梁三部分组成。

塔楼作为桥梁的支撑点，将拉索与主梁连接起来。

拉索根据需要的张力，通过塔楼连接到主梁，使得主梁得以支撑。

二、延长主梁跨度的设计需求1. 跨越宽度需求：有些地区的桥梁需要跨越非常宽的河流或峡谷，传统的梁桥结构无法满足跨度的需求。

斜拉桥能够通过拉索的支撑，实现更大的跨度，解决了跨越宽度限制的问题。

2. 减少桥梁应力：梁桥结构在跨越较大距离时，会受到较大的应力。

而斜拉桥通过将主梁的荷载分散到斜拉索上，减少了主梁的受力情况，从而降低了主梁的应力，提高了桥梁的承载能力。

3. 美学设计需求：斜拉桥的设计不仅考虑到桥梁的功能，还注重桥梁的美学价值。

斜拉桥的斜拉索在桥梁上呈现出独特的形态，赋予了桥梁优雅、流线型的外观，成为了城市地标之一。

三、斜拉桥的优势与局限1. 结构稳定性：斜拉桥采用了三角支撑结构，使得整个桥梁结构更加稳定。

斜拉桥的主梁在受到荷载时，通过拉索将荷载传递到塔楼上，从而实现了力的平衡，增强了整个桥梁结构的稳定性。

2. 经济性：斜拉桥相比于其他桥梁结构，具有较低的建造成本和维护成本。

斜拉桥的斜拉索可以吸收桥梁的荷载，减少了主梁的材料使用量，降低了桥梁的建设成本。

同时，斜拉桥的维护也相对简单，更易于进行定期检查和维修。

3. 局限性：斜拉桥的设计需要考虑多方面的因素，如地震、风速等，以确保结构的稳定性。

斜拉桥对地基设施的要求也较高，需要保证塔楼的稳定性和承载能力，从而带来更多的施工和维护难度。

四、斜拉桥在世界各地的应用案例1. 若尔盖大桥（中国）：作为世界上跨度最大的斜拉桥之一，若尔盖大桥成功跨越了若尔盖河谷，成为了中国西部地区的标志性建筑。

2. 米尔顿马德斯桥（加拿大）：该桥位于加拿大多伦多市，是一座斜拉桥，不仅具有跨越能力，还有着独特的设计风格，成为多伦多的地标之一。

斜拉桥的美学赏析
斜拉桥是一种特殊的桥梁设计，其特点是主要承重结构由斜拉索来支撑。

斜拉桥的美学赏析主要体现在以下几个方面：
1. 线条简洁流畅：斜拉桥的设计注重线条的简洁性和流畅性。

斜拉索在桥梁上呈现出一种优美的曲线，与桥面和桥塔的结构相互融合，形成一种动感十足的造型。

整个桥梁呈现出线条简单而流畅的美感。

2. 结构稳定坚固：斜拉桥的斜拉索是通过对桥塔的牢固支撑来承载桥面上的荷载。

这种结构使得斜拉桥具有非常高的稳定性和承重能力，能够跨越较长的距离。

这种简洁而坚固的结构造型给人一种宏伟和稳定的美感。

3. 光影效果丰富：由于斜拉桥的结构特点，桥面上会出现复杂的光影效果。

阳光透过斜拉索的空隙，在桥面上形成迷人的光影变化。

这种光影效果给人一种神秘而浪漫的感觉，增加了桥梁的美学价值。

4. 全景视觉体验：斜拉桥常常位于风景优美的地区，比如河流、湖泊或海洋旁边。

从斜拉桥上眺望，可以欣赏到壮丽的自然景色。

斜拉桥的设计考虑到了游览者的观景需求，在桥面上设置了观景平台或观景窗，使人们能够全方位地欣赏周围的美景。

总的来说，斜拉桥以其简洁流畅的线条、稳定坚固的结构、丰富多样的光影效果和壮丽的全景视觉体验，展现出独特的美学价值。

它不仅是一种实用的交通工具，更是一种城市景观和艺术品，给人们带来美的享受。

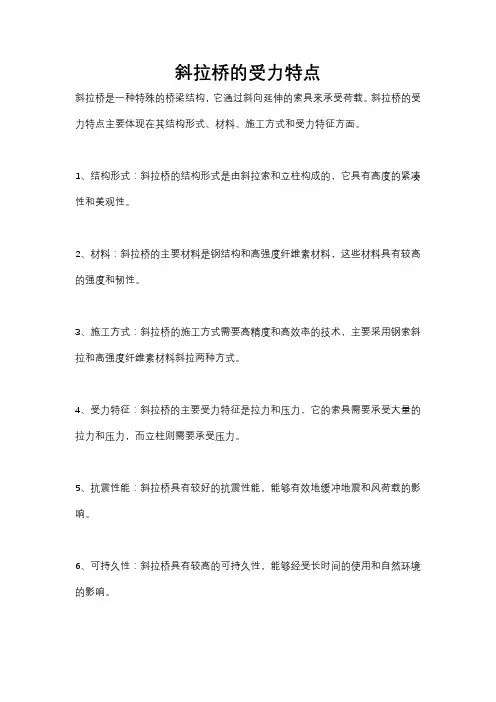

斜拉桥的受力特点
斜拉桥是一种特殊的桥梁结构，它通过斜向延伸的索具来承受荷载。

斜拉桥的受力特点主要体现在其结构形式、材料、施工方式和受力特征方面。

1、结构形式：斜拉桥的结构形式是由斜拉索和立柱构成的，它具有高度的紧凑性和美观性。

2、材料：斜拉桥的主要材料是钢结构和高强度纤维素材料，这些材料具有较高的强度和韧性。

3、施工方式：斜拉桥的施工方式需要高精度和高效率的技术，主要采用钢索斜拉和高强度纤维素材料斜拉两种方式。

4、受力特征：斜拉桥的主要受力特征是拉力和压力，它的索具需要承受大量的拉力和压力，而立柱则需要承受压力。

5、抗震性能：斜拉桥具有较好的抗震性能，能够有效地缓冲地震和风荷载的影响。

6、可持久性：斜拉桥具有较高的可持久性，能够经受长时间的使用和自然环境的影响。

总之，斜拉桥具有独特的结构形式、高强度的材料、精密高效的施工方式、明显的拉压力受力特点、较高的抗震性能和可持久性。

这些特点使得斜拉桥成为了高速公路、铁路、悬索桥等大跨度、高线速度、高线路级别和复杂地形环境下的理想选择。

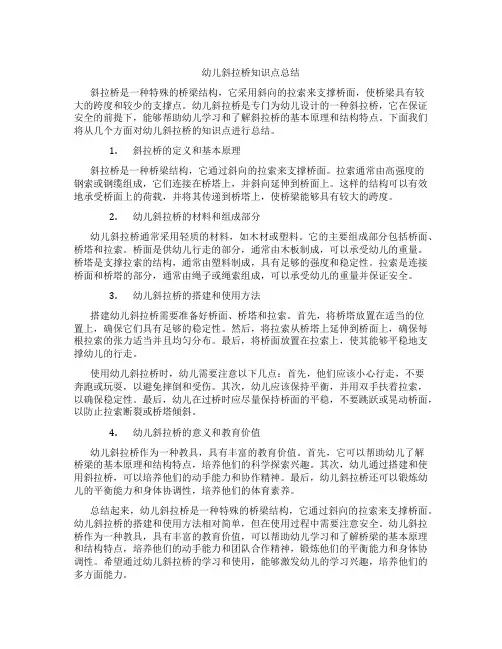

幼儿斜拉桥知识点总结斜拉桥是一种特殊的桥梁结构，它采用斜向的拉索来支撑桥面，使桥梁具有较大的跨度和较少的支撑点。

幼儿斜拉桥是专门为幼儿设计的一种斜拉桥，它在保证安全的前提下，能够帮助幼儿学习和了解斜拉桥的基本原理和结构特点。

下面我们将从几个方面对幼儿斜拉桥的知识点进行总结。

1.斜拉桥的定义和基本原理斜拉桥是一种桥梁结构，它通过斜向的拉索来支撑桥面。

拉索通常由高强度的钢索或钢缆组成，它们连接在桥塔上，并斜向延伸到桥面上。

这样的结构可以有效地承受桥面上的荷载，并将其传递到桥塔上，使桥梁能够具有较大的跨度。

2.幼儿斜拉桥的材料和组成部分幼儿斜拉桥通常采用轻质的材料，如木材或塑料。

它的主要组成部分包括桥面、桥塔和拉索。

桥面是供幼儿行走的部分，通常由木板制成，可以承受幼儿的重量。

桥塔是支撑拉索的结构，通常由塑料制成，具有足够的强度和稳定性。

拉索是连接桥面和桥塔的部分，通常由绳子或绳索组成，可以承受幼儿的重量并保证安全。

3.幼儿斜拉桥的搭建和使用方法搭建幼儿斜拉桥需要准备好桥面、桥塔和拉索。

首先，将桥塔放置在适当的位置上，确保它们具有足够的稳定性。

然后，将拉索从桥塔上延伸到桥面上，确保每根拉索的张力适当并且均匀分布。

最后，将桥面放置在拉索上，使其能够平稳地支撑幼儿的行走。

使用幼儿斜拉桥时，幼儿需要注意以下几点：首先，他们应该小心行走，不要奔跑或玩耍，以避免摔倒和受伤。

其次，幼儿应该保持平衡，并用双手扶着拉索，以确保稳定性。

最后，幼儿在过桥时应尽量保持桥面的平稳，不要跳跃或晃动桥面，以防止拉索断裂或桥塔倾斜。

4.幼儿斜拉桥的意义和教育价值幼儿斜拉桥作为一种教具，具有丰富的教育价值。

首先，它可以帮助幼儿了解桥梁的基本原理和结构特点，培养他们的科学探索兴趣。

其次，幼儿通过搭建和使用斜拉桥，可以培养他们的动手能力和协作精神。

最后，幼儿斜拉桥还可以锻炼幼儿的平衡能力和身体协调性，培养他们的体育素养。

总结起来，幼儿斜拉桥是一种特殊的桥梁结构，它通过斜向的拉索来支撑桥面。

斜拉桥的合理成桥状态
斜拉桥是一种以斜拉索支撑主梁的桥梁结构，其合理成桥状态是指在斜拉桥建成后，其结构应该达到的一种理想状态，以保证桥梁的安全、稳定和经济运行。

斜拉桥的合理成桥状态包括以下几个方面：
1. 结构稳定：斜拉桥的结构应该具有足够的稳定性，能够承受各种荷载和风载的作用，同时在地震等自然灾害下也能够保持稳定。

2. 安全可靠：斜拉桥的结构应该具有足够的安全性和可靠性，能够保证车辆和行人的安全通行，同时在发生事故时也能够保证救援和维修的便利性。

3. 经济性好：斜拉桥的结构应该具有良好的经济性，能够在设计、施工和运营过程中尽可能地减少成本和资源的浪费，同时能够实现长期的经济效益。

4. 美观性好：斜拉桥的结构应该具有良好的美观性，能够与周围环境相协调，同时能够体现出设计者的创意和技术水平。

为了达到斜拉桥的合理成桥状态，需要在设计、施工和运营过程中进行全面的考虑和规划，同时需要进行严格的质量控制和监测，确保斜拉桥的安全、稳定和经济运行。

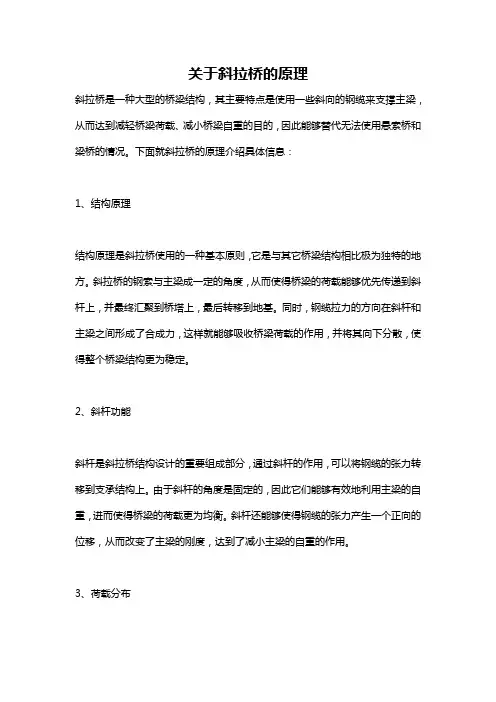

关于斜拉桥的原理斜拉桥是一种大型的桥梁结构，其主要特点是使用一些斜向的钢缆来支撑主梁，从而达到减轻桥梁荷载、减小桥梁自重的目的，因此能够替代无法使用悬索桥和梁桥的情况。

下面就斜拉桥的原理介绍具体信息：1、结构原理结构原理是斜拉桥使用的一种基本原则，它是与其它桥梁结构相比极为独特的地方。

斜拉桥的钢索与主梁成一定的角度，从而使得桥梁的荷载能够优先传递到斜杆上，并最终汇聚到桥塔上，最后转移到地基。

同时，钢缆拉力的方向在斜杆和主梁之间形成了合成力，这样就能够吸收桥梁荷载的作用，并将其向下分散，使得整个桥梁结构更为稳定。

2、斜杆功能斜杆是斜拉桥结构设计的重要组成部分，通过斜杆的作用，可以将钢缆的张力转移到支承结构上。

由于斜杆的角度是固定的，因此它们能够有效地利用主梁的自重，进而使得桥梁的荷载更为均衡。

斜杆还能够使得钢缆的张力产生一个正向的位移，从而改变了主梁的刚度，达到了减小主梁的自重的作用。

3、荷载分布斜拉桥的荷载分布也是其原理的重要组成部分之一。

通过合理的设计，斜拉桥能够将荷载分散到其整个结构中。

斜拉桥中的端塔和主塔是极为重要的传力节点，它们能够支承并转移荷载到地基上，从而保证了桥梁的稳定性。

一般而言，斜拉桥的钢缆是以一定的角度固定在端塔和主塔上，从而实现对主梁的支撑和转移荷载的功能。

4、桥梁稳定性斜拉桥还能够提高桥梁的稳定性，这是由于其内部的力学原理。

斜拉桥的钢缆和梁杆之间是通过斜杆相互连接的，这使得主梁不再呈现半圆形，并且它的形态更加均衡。

同时，斜拉桥的斜杆还能够承担部分横向荷载，从而保证了桥梁的稳定性。

总的来说，斜拉桥的优点主要是建设简便、使用寿命长、通行性好、荷载能力强等。

但由于制造成本比较高，需要考虑到数据可靠性等等因素，斜拉桥的适用情况还需要结合具体场景来确定。

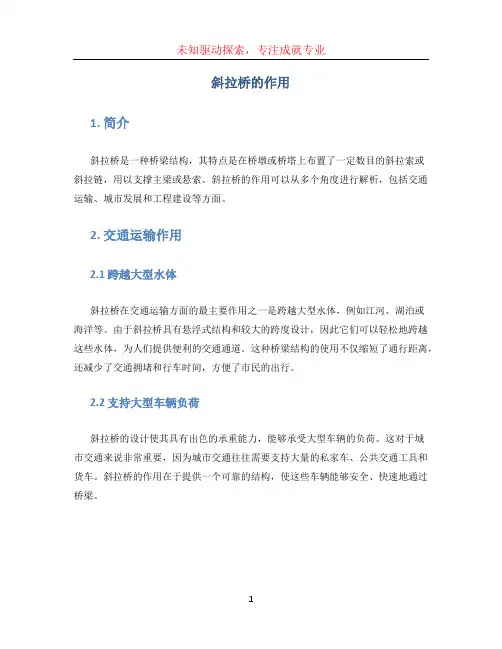

斜拉桥的作用1. 简介斜拉桥是一种桥梁结构，其特点是在桥墩或桥塔上布置了一定数目的斜拉索或斜拉链，用以支撑主梁或悬索。

斜拉桥的作用可以从多个角度进行解析，包括交通运输、城市发展和工程建设等方面。

2. 交通运输作用2.1 跨越大型水体斜拉桥在交通运输方面的最主要作用之一是跨越大型水体，例如江河、湖泊或海洋等。

由于斜拉桥具有悬浮式结构和较大的跨度设计，因此它们可以轻松地跨越这些水体，为人们提供便利的交通通道。

这种桥梁结构的使用不仅缩短了通行距离，还减少了交通拥堵和行车时间，方便了市民的出行。

2.2 支持大型车辆负荷斜拉桥的设计使其具有出色的承重能力，能够承受大型车辆的负荷。

这对于城市交通来说非常重要，因为城市交通往往需要支持大量的私家车、公共交通工具和货车。

斜拉桥的作用在于提供一个可靠的结构，使这些车辆能够安全、快速地通过桥梁。

3. 城市发展作用3.1 城市地标和景观斜拉桥的建造往往追求独特的外观设计，使其成为城市的地标和景观之一。

这种独特性能够提升城市的美观度和知名度，吸引更多的人们来到这座城市，促进城市的发展和经济增长。

因此，斜拉桥在城市规划和城市发展方面起到了重要的作用。

3.2 促进城市扩展和人口迁移斜拉桥所连接的两个地区之间往往存在着城市的扩展需求，例如新兴的住宅区或工业区。

通过建造斜拉桥，可以方便人口和企业的迁移，促进城市的快速扩展和发展。

这对于城市经济增长和社会进步起到了积极的作用。

4. 工程建设作用4.1 技术创新与发展斜拉桥是桥梁工程的一项重要创新，在工程建设方面起到了积极的推动作用。

从设计到施工，斜拉桥要求工程师具有高超的技术和丰富的经验，促使他们不断进行技术创新和发展。

这些技术创新不仅能够应用于其他桥梁工程，还可以推动相关工程领域的进步和发展。

4.2 提高施工效率和安全性斜拉桥的建设依赖于现代化的施工技术和先进的工程设备。

这些施工技术和设备的应用使得斜拉桥的建设更加高效、安全。

通过采用现代化的施工方法，可以大大缩短工程建设周期，减少工程风险，提高工程质量。

斜拉桥桥桥梁结构调研报告斜拉桥是一种常见的桥梁结构，其主要特点是悬挂在主塔上的斜拉索，用于支撑桥面的荷载。

斜拉桥由于具有较大的跨度和较高的刚度，被广泛应用于公路和铁路交通。

本文将对斜拉桥的桥梁结构进行调研，并详细分析其优势和局限性。

斜拉桥的主要结构组成包括主塔、斜拉索和桥面。

主塔是斜拉桥的支撑结构，通常采用钢筋混凝土或钢结构。

主塔的高度取决于斜拉索的倾角和跨度大小。

斜拉索是斜拉桥的核心部分，分布在主塔和桥面之间。

斜拉索通过压缩力使桥面受力均匀，减小了桥面的弯曲变形，提高了桥梁的刚度和承载能力。

桥面是斜拉桥上行人和车辆行驶的平台，通常采用钢筋混凝土或预应力混凝土构造。

斜拉桥相比于其他桥梁结构具有许多优势。

首先，斜拉桥的主塔和斜拉索的布置使得桥面的刚度和强度较大，可承受大跨度和大荷载。

其次，由于主塔和斜拉索的特殊结构，斜拉桥采用的材料量较少，工程施工和维护成本较低。

此外，斜拉桥的美观性和建筑艺术性也是其吸引人的特点之一。

然而，斜拉桥也面临一些局限性。

首先，斜拉桥的复杂结构需要严密的计算和精确的施工，给工程带来较高的技术要求。

其次，斜拉桥在施工期间需要大量的临时支撑和固定设备，增加了施工难度和时间。

此外，斜拉桥的设计和施工要求较高，需要有专业的设计和施工团队保障工程的质量和安全。

总的来说，斜拉桥作为一种特殊的桥梁结构，在大跨度和大荷载的条件下具有较好的应用前景。

斜拉桥不仅可以满足交通运输需求，而且具有良好的建筑美观性。

然而，斜拉桥的设计和施工需要较高的技术和经验，同时还需要充分考虑其承载能力和结构可靠性，以保障工程的安全运行。

未来，随着技术的发展和经验的积累，斜拉桥有望在更多的地区得到应用，并为交通运输事业做出更大的贡献。

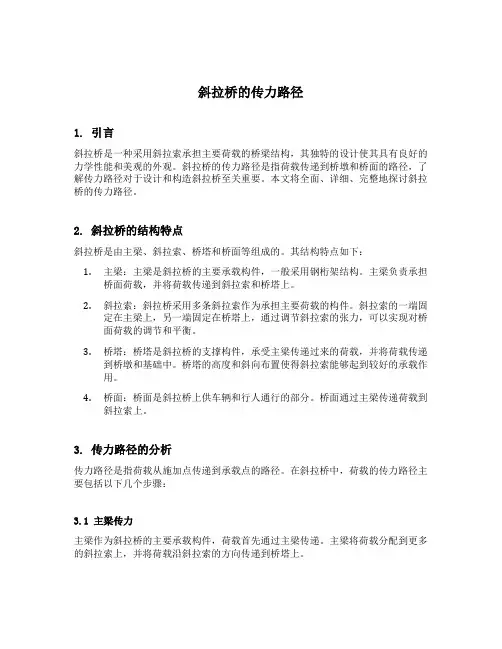

斜拉桥的传力路径1. 引言斜拉桥是一种采用斜拉索承担主要荷载的桥梁结构，其独特的设计使其具有良好的力学性能和美观的外观。

斜拉桥的传力路径是指荷载传递到桥墩和桥面的路径，了解传力路径对于设计和构造斜拉桥至关重要。

本文将全面、详细、完整地探讨斜拉桥的传力路径。

2. 斜拉桥的结构特点斜拉桥是由主梁、斜拉索、桥塔和桥面等组成的。

其结构特点如下：1.主梁：主梁是斜拉桥的主要承载构件，一般采用钢桁架结构。

主梁负责承担桥面荷载，并将荷载传递到斜拉索和桥塔上。

2.斜拉索：斜拉桥采用多条斜拉索作为承担主要荷载的构件。

斜拉索的一端固定在主梁上，另一端固定在桥塔上，通过调节斜拉索的张力，可以实现对桥面荷载的调节和平衡。

3.桥塔：桥塔是斜拉桥的支撑构件，承受主梁传递过来的荷载，并将荷载传递到桥墩和基础中。

桥塔的高度和斜向布置使得斜拉索能够起到较好的承载作用。

4.桥面：桥面是斜拉桥上供车辆和行人通行的部分。

桥面通过主梁传递荷载到斜拉索上。

3. 传力路径的分析传力路径是指荷载从施加点传递到承载点的路径。

在斜拉桥中，荷载的传力路径主要包括以下几个步骤：3.1 主梁传力主梁作为斜拉桥的主要承载构件，荷载首先通过主梁传递。

主梁将荷载分配到更多的斜拉索上，并将荷载沿斜拉索的方向传递到桥塔上。

3.2 斜拉索传力斜拉索作为承担主要荷载的构件，起到传递和平衡荷载的作用。

荷载通过主梁传递到斜拉索上后，在斜拉索的张力作用下继续传递。

斜拉索通过其固定在桥塔上的锚固点，将荷载传递到桥塔上。

3.3 桥塔传力桥塔是斜拉桥的支撑构件，接收来自斜拉索的荷载并将其传递到桥墩和基础中。

桥塔将来自斜拉索的荷载以压力的形式传递到桥墩上部的横梁。

3.4 桥墩传力桥墩作为斜拉桥的支撑点，承受桥塔传来的压力荷载，并将其传递到基础中。

桥墩通过其底部的基础将荷载传递到地基中，使得地基能够承受并分散荷载。

4. 传力路径的影响因素传力路径的设计和选择需要考虑多种因素，包括荷载特性、材料性能和结构安全等。

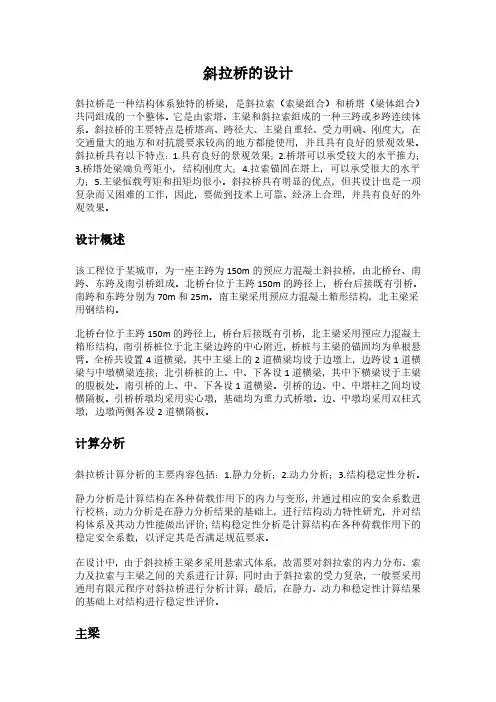

斜拉桥的设计斜拉桥是一种结构体系独特的桥梁，是斜拉索（索梁组合）和桥塔（梁体组合）共同组成的一个整体。

它是由索塔、主梁和斜拉索组成的一种三跨或多跨连续体系。

斜拉桥的主要特点是桥塔高、跨径大、主梁自重轻、受力明确、刚度大，在交通量大的地方和对抗震要求较高的地方都能使用，并且具有良好的景观效果。

斜拉桥具有以下特点：1.具有良好的景观效果；2.桥塔可以承受较大的水平推力；3.桥塔处梁端负弯矩小，结构刚度大；4.拉索锚固在塔上，可以承受很大的水平力；5.主梁恒载弯矩和扭矩均很小。

斜拉桥具有明显的优点，但其设计也是一项复杂而又困难的工作，因此，要做到技术上可靠、经济上合理，并具有良好的外观效果。

设计概述该工程位于某城市，为一座主跨为150m的预应力混凝土斜拉桥，由北桥台、南跨、东跨及南引桥组成。

北桥台位于主跨150m的跨径上，桥台后接既有引桥。

南跨和东跨分别为70m和25m。

南主梁采用预应力混凝土箱形结构，北主梁采用钢结构。

北桥台位于主跨150m的跨径上，桥台后接既有引桥，北主梁采用预应力混凝土箱形结构，南引桥桩位于北主梁边跨的中心附近，桥桩与主梁的锚固均为单根悬臂。

全桥共设置4道横梁，其中主梁上的2道横梁均设于边墩上，边跨设1道横梁与中墩横梁连接；北引桥桩的上、中、下各设1道横梁，其中下横梁设于主梁的腹板处。

南引桥的上、中、下各设1道横梁。

引桥的边、中、中塔柱之间均设横隔板。

引桥桥墩均采用实心墩，基础均为重力式桥墩。

边、中墩均采用双柱式墩，边墩两侧各设2道横隔板。

计算分析斜拉桥计算分析的主要内容包括：1.静力分析；2.动力分析；3.结构稳定性分析。

静力分析是计算结构在各种荷载作用下的内力与变形，并通过相应的安全系数进行校核；动力分析是在静力分析结果的基础上，进行结构动力特性研究，并对结构体系及其动力性能做出评价；结构稳定性分析是计算结构在各种荷载作用下的稳定安全系数，以评定其是否满足规范要求。

在设计中，由于斜拉桥主梁多采用悬索式体系，故需要对斜拉索的内力分布、索力及拉索与主梁之间的关系进行计算；同时由于斜拉索的受力复杂，一般要采用通用有限元程序对斜拉桥进行分析计算；最后，在静力、动力和稳定性计算结果的基础上对结构进行稳定性评价。

斜拉桥的荷载传递路径斜拉桥是一种具有美观、高效、稳定等特点的现代桥梁结构。

它采用了斜拉索和主梁相互配合的结构形式，使得荷载能够得到合理的传递和分配，从而保证了桥梁的安全性和稳定性。

本文将从斜拉桥荷载传递路径的角度，对其结构特点和荷载传递机理进行详细介绍。

一、斜拉桥的结构特点1.主梁主梁是斜拉桥中最重要的承载构件，其作用是承受车辆荷载并将其传递给墩台。

主梁通常采用钢管、箱形钢或混凝土等材料制成，其截面形状有矩形、圆形等多种选择。

2.斜拉索斜拉索是连接主梁和塔柱之间的重要构件，其作用是向下承受主梁荷载并将其传递到塔柱上。

斜拉索通常采用高强度钢丝绳或钢缆制成，并通过张力控制来保证其稳定性。

3.塔柱塔柱是支撑整个桥梁结构的重要构件，其作用是承受斜拉索的张力，并将其传递到地基上。

塔柱通常采用钢管、混凝土或钢筋混凝土等材料制成，其高度和形状根据实际情况而定。

二、斜拉桥荷载传递路径1.自重荷载传递斜拉桥自重荷载主要由主梁和斜拉索共同承担，其中主梁的自重被均匀分布在各个支座上，而斜拉索的自重则通过张力传递到塔柱上。

由于斜拉索呈倾斜状态，因此其自重对主梁的影响较小。

2.车辆荷载传递当车辆行驶在桥面上时，荷载首先被主梁接受，并通过横向和纵向刚度将其分配到各个支座上。

同时，由于斜拉索与主梁之间存在一定的刚性连接，因此车辆荷载也会通过斜拉索向下传递到塔柱上。

在此过程中，张力会随着荷载大小而变化，从而保证了整个结构的稳定性。

3.风荷载传递斜拉桥在面对风荷载时，其主要承载构件是斜拉索和塔柱。

当风力作用于桥面时，其会产生横向荷载，并通过斜拉索传递到塔柱上。

同时，由于斜拉索的柔性特点，其还能够吸收一定的侧向位移，从而保证了整个结构的稳定性。

4.地震荷载传递斜拉桥在地震作用下，其主要承载构件是塔柱和支座。

当地震发生时，塔柱会受到水平方向的惯性力作用，并通过支座将其传递到地基上。

同时，由于斜拉索与主梁之间存在一定的刚性连接，因此主梁也会受到一定程度的地震荷载作用。

斜拉桥结构体系及特点斜拉桥亦称矮塔斜拉桥, 其构造特点是在持续梁中支点处设置矮索塔, 其塔高只有斜拉桥索塔高度的一半左右, 斜拉索通太矮索塔上设置的鞍座对主梁产生竖向支反力和水平压力。

部份斜拉桥主梁自身刚度较大, 能够承担大部份荷载效应, 斜拉索对主梁只起到必然程度的帮扶作用。

斜拉桥是介于斜拉桥和持续梁桥之间的一种新桥型, 兼具斜拉桥和持续梁桥的双重结构特点。

斜拉桥是由上部结构索、塔、梁三种大体构件和下部结构墩台、基础组成的结构体系, 阻碍部份斜拉桥结构各部份荷载效应最全然的因素是梁、塔、墩之间的结合方式, 不同的结合方式产生不同的结构体系。

依照部份斜拉桥结构自身的特点和梁、塔、索、墩的结合方式, 可将部份斜拉桥结构体系划分为三种型式: (1) 塔梁固结体系; (2) 支承体系; (3) 刚构体系, 见图1 所示。

（4）半漂浮体系，见图2所示。

（1）塔梁固结体系及特点塔梁固结、塔墩分离、梁底设支座支承在桥墩上, 斜拉索为弹性支承, 这是一种完全的主梁具有弹性支承的持续梁结构。

这种体系必需有一个固定支座, 一样是一个塔柱处梁底支座固定, 而其他支座可纵向活动。

这种体系的要紧优势是取消了经受专门大弯矩的梁下塔柱部份, 代之以一样桥墩, 中央段的轴向拉力较小, 梁身受力也很均匀, 整体温度转变对这种体系阻碍较小, 几乎能够略去。

这种体系结构整体刚度小, 当中跨满载时, 由于主梁在墩顶处的转角位移致使塔柱倾斜, 使塔顶产生较大的水平位移, 因此显著增大了主梁的跨中挠度。

上部结构重力和活载反力需经支座传递到桥墩, 因此需设置大吨位支座。

我国的漳州战备桥、小西湖黄河大桥、离石高架桥; 日本的蟹泽桥、士狩大桥、木曾川桥、揖斐川桥、新唐柜大桥均采纳这种体系。

已建部份斜拉桥采纳这种结构体系较多, 与连梁体系相同, 符合部份斜拉桥的概念含义。

塔梁固结体系的特点：塔、墩内力最小，温变内力也小，主梁边跨负弯矩较大。

（2）支承体系及特点塔墩固结、塔梁分离, 主梁在塔墩上设置竖向支承, 支座均为活动支座, 这种体系接近主梁具有弹性支承的持续梁结构。

幼儿斜拉桥知识点总结简单斜拉桥是一种横跨河流或峡谷的桥梁，其特点是拥有斜拉索来支撑桥面结构。

本文将从斜拉桥的定义、结构特点、建设过程和安全知识等方面进行详细介绍，旨在帮助幼儿了解斜拉桥的基本知识。

一、斜拉桥的定义斜拉桥是一种由桥面梁和斜拉索组成的特殊桥梁，是梁式桥的一种。

它的主要特点是在桥面梁下方加装了一定数量的斜拉索，通过拉索的张力来支撑桥面梁，使桥梁得到有效的支撑和稳定。

斜拉桥广泛应用于大跨度的桥梁建设中，具有承重能力强、结构简洁、美观大方等特点。

二、斜拉桥的结构特点1. 主梁结构：斜拉桥的主梁一般为钢箱梁或钢桁梁，这些结构能有效地承受桥面上的荷载，并能够进行自重和交通荷载的传递。

2. 斜拉索结构：斜拉桥的斜拉索一般由高强度的钢材制成，通过对角拉索将桥梁的重量和荷载传递到桥墩上，使得桥梁获得充分的支撑和稳定。

3. 桥塔结构：斜拉桥的桥塔通常位于桥梁两端或中部，是斜拉索的支撑点。

桥塔的高度和形状会影响到斜拉桥的视觉效果和稳定性。

4. 基础结构：斜拉桥的基础一般是深埋的桩基或桩基础，用以支撑桥塔和传递桥梁的重力和荷载。

三、斜拉桥的建设过程1. 桥梁设计：在斜拉桥建设之前，需要进行详细的桥梁设计工作，包括荷载计算、结构分析、地质勘察等工作，确保桥梁的安全和稳定。

2. 施工准备：斜拉桥的施工准备主要包括场地准备、材料采购、设备调配等工作。

3. 桥墩建设：斜拉桥的桥墩一般是在水中或者河岸上进行施工，需要先建立桥墩的支撑结构，然后浇筑混凝土，最后进行调试和加固。

4. 主梁吊装：斜拉桥的主梁是通过吊装设备进行安装的，需要精确的计算和调试，确保主梁的安全和稳定。

5. 斜拉索张拉：斜拉桥的斜拉索一般在主梁安装完成之后进行张拉，通过张拉设备进行张拉，使得斜拉索产生一定的张力，确保桥梁的稳定和安全。

6. 最后调试：斜拉桥安装完成之后，需要进行最后的调试和检验工作，确保桥梁的安全通行。

四、斜拉桥的安全知识1. 桥梁的使用：在使用斜拉桥时，需要严格遵守交通规则，确保行车安全，不得在桥面上超速或者停车。

斜索斜拉桥建筑设计的特点
斜索斜拉桥建筑设计的特点主要包括以下几点：
1. 结构轻巧，适用性强：斜索斜拉桥的结构轻巧，造型美观，适用于跨越较宽的河流、峡谷、海域等障碍物。

2. 跨度大：斜索斜拉桥的跨度可以做得很大，从而减少了对河道、山谷等自然条件的限制，提高了交通的效率和便利性。

3. 稳定性好：斜索斜拉桥采用斜拉索和斜吊杆作为主要承载结构，使得整个桥体在垂直和水平方向上都具有较好的刚度和稳定性。

4. 便于施工：斜索斜拉桥的施工相对简单，可以采用预制桥梁段拼装的方式进行施工，从而缩短了施工周期。

5. 可维护性好：斜索斜拉桥的各个部件都是可以替换或维修的，从而延长了整个桥梁的使用寿命。

6. 经济性好：斜索斜拉桥的造价相对较低，特别是对于大跨度桥梁而言，其造价要比传统的拱桥和梁式桥更加经济实惠。

总之，斜索斜拉桥建筑设计的特点使得其成为了一种具有很高实用价值的桥梁结构形式，广泛应用于各类交通工程中。
