喷淋计算的方法(作用面积法)

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：P K q 10=式中：q -- 喷头处节点流量，L/minP -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：2π4jxh D q v =式中：Q -- 管段流量L/sD j --管道的计算内径（m ） 3、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：L i h ×=沿程 式中：L -- 管段长度m5、局部损失（采用当量长度法）： L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失：沿程局部h h h += 7、终点压力：h h h n n +=+1计算结果:所选作用面积:97.6平方米总流量:132.27 L/s平均喷水强度:81.34 L/min.平方米入口压力:78.55 米水柱喷淋系统流量：140 L/s喷淋系统扬程：H=19（高差）+14*1.2（水头损失）+79（入口压力）+6（报警阀组及水流指示器损失）+5（预留损失）=125.8m≈130m喷淋泵参数：Q=70L/s，H=130m，N=132kw （两用一备）消防用水量标准及一次灭火用水量经计算，消防水池容积为1100m3。

规范规定，容量大于500m3的消防水池，应分设成两个能独立使用的消防水池。

条文解释中说消防水池容量过大时应分成2个，以便水池检修、清洗时仍能保证消防用水，但2个水池都应具备独立使用的功能，各有水泵吸水管、补水进水管、泄水管、溢水管等。

2个水池之间还应设置连通管和控制阀门。

因此只需要分两格即可。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：
P K q 10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：
2
π4j
xh D q v =
式中：Q -- 管段流量L/s
D j --管道的计算内径（m ） 3、水力坡降：
3.12
00107.0j
d v i =
式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：
L i h ×=沿程
式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
L i h ×=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失： 沿程局部h h h +=
7、终点压力： h h h n n +=+1
计算结果:
所选作用面积:430.3平方米
总流量:25.55 L/s
平均喷水强度:3.56 L/min.平方米入口压力:14.12 米水柱。

自动喷水灭火系统水力计算中作用面积法的计算过程嘿，咱今儿就来唠唠自动喷水灭火系统水力计算里那作用面积法的计算过程哈。

你想啊，这自动喷水灭火系统就像是个守护小天使，关键时候能派上大用场呢！而作用面积法呢，就是咱搞定它的一个重要法门。

首先呢，咱得确定那个关键的作用面积。

这就好比是给小天使划定一个战斗区域，得选对地方呀！这个面积可不是随便选的，得根据规范和实际情况来敲定。

然后呢，在这作用面积里，咱要把喷头们都考虑进去。

每个喷头都像是个小战士，它们得协同作战呢！计算它们的喷水强度呀，水流速度啥的，可都得仔细着来。

接着呢，咱还得算一算管道里的水流情况。

这就好比是给小天使修了条输送能量的通道，得保证水能够顺畅地流到该去的地方，可不能在半道上堵住啦。

再然后呢，根据这些计算结果，咱来确定水泵的压力和流量。

这水泵就像是小天使的力量源泉，得给它足够的劲儿，才能让灭火工作顺利进行呀！你说这计算过程是不是挺有意思的？就好像搭积木一样，一块一块地往上堆，最后搭成一个坚固的城堡。

而且啊，这作用面积法的计算过程可不能马虎，每一个步骤都得认真对待。

要是稍微出点差错，那后果可不堪设想呀！就像走钢丝一样，得小心翼翼地保持平衡。

咱再想想，如果计算不准确，到时候真起火了，这自动喷水灭火系统没发挥好作用，那得多糟糕呀！那损失可就大啦！所以说呀，咱得把这个计算过程搞得明明白白的。

总之呢，自动喷水灭火系统水力计算中的作用面积法的计算过程虽然有点复杂，但咱只要认真对待，就一定能搞定它！让咱的小天使在关键时刻发挥出最大的威力，保护好我们的生命和财产安全！这多重要呀，是不是？咱可不能小瞧了它哟！。

消防专业喷淋安装算量教程喷淋系统是消防系统中的一种重要设备，主要用于控制和灭火，是消防系统中的一种被动灭火设施。

喷淋系统通常由水源、水泵、管道系统、喷淋头和阀门等组成。

喷淋安装是确保系统正常工作的重要环节，下面是一个关于喷淋安装的算量教程，具体如下：一、概述喷淋系统的安装算量是指对喷淋系统所需材料和工程量进行计算和预估，以确定所需材料的数量，从而保证项目的顺利进行。

二、喷淋头数量计算1.根据建筑面积和使用场所确定设计喷淋头的密度，一般可参照国家消防法和规范中的规定。

2.根据设计密度计算出喷淋头的数量，公式如下：喷淋头数量=设计面积×喷淋头密度三、管道安装量计算1.根据设计图纸，计算出喷淋管道的总长度。

2.根据实际情况确定喷淋管道的规格和种类，计算出所需材料的数量。

四、阀门数量计算1.根据设计要求和管道布置确定所需阀门的种类和数量。

2.根据实际情况和设计要求计算出所需阀门的数量。

五、水泵计算1.根据设计要求和建筑物的具体情况确定所需水泵的功率和类型。

2.根据实际情况和设计要求计算出所需水泵的数量。

六、其他工程量计算1.根据设计要求和施工图纸确定其他所需材料和设备的种类和数量。

2.根据实际情况和设计要求计算出其他工程量的数量。

七、总数量计算将以上各项计算出的数量相加，就可以得到喷淋系统的总数量。

八、注意事项1.在进行喷淋安装算量时，应根据实际情况和设计要求进行计算，确保计算结果准确可靠。

2.在进行喷淋安装时，需遵循国家相关规范和标准，确保系统的安全可靠性。

3.在计算过程中，应考虑到消防系统的可靠性和实用性，合理调整设计参数。

总结：以上是喷淋系统安装算量的基本教程，通过对喷淋头数量、管道安装量、阀门数量、水泵数量以及其他工程量的计算，可以准确预估喷淋安装所需材料的数量，为喷淋系统的安装提供依据，确保消防系统的正常运行和灭火效果。

在进行计算时，需根据实际情况和设计要求进行准确计算，并遵循相关法规和规范，确保系统的可靠性和安全性。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：
P K q 10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：
2
π4j
xh D q v =
式中：Q -- 管段流量L/s D j --管道的计算内径（m ） 3、水力坡降：
3.12
00107.0j
d v i =
式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：
L i h ×=沿程
式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
L i h ×=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失：
沿程局部h h h +=
7、终点压力：
h h h n n +=+1
计算结果:
所选作用面积:160.1平方米
总流量:23.74 L/s
平均喷水强度:8.90 L/min.平方米入口压力:35.51 米水柱。

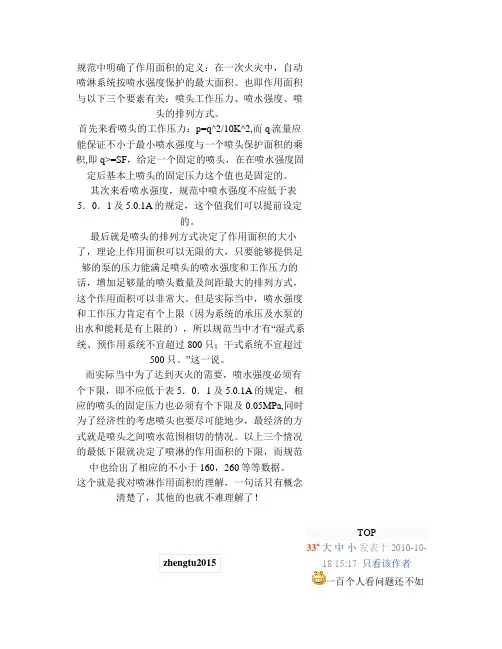

规范中明确了作用面积的定义：在一次火灾中，自动喷淋系统按喷水强度保护的最大面积。

也即作用面积与以下三个要素有关：喷头工作压力、喷水强度、喷头的排列方式。

首先来看喷头的工作压力：p=q^2/10K^2,而q流量应能保证不小于最小喷水强度与一个喷头保护面积的乘积,即q>=SF，给定一个固定的喷头，在在喷水强度固定后基本上喷头的固定压力这个值也是固定的。

其次来看喷水强度，规范中喷水强度不应低于表5．0．1及5.0.1A的规定，这个值我们可以提前设定的。

最后就是喷头的排列方式决定了作用面积的大小了，理论上作用面积可以无限的大，只要能够提供足够的泵的压力能满足喷头的喷水强度和工作压力的话，增加足够量的喷头数量及间距最大的排列方式，这个作用面积可以非常大。

但是实际当中，喷水强度和工作压力肯定有个上限（因为系统的承压及水泵的出水和能耗是有上限的），所以规范当中才有“湿式系统、预作用系统不宜超过800只；干式系统不宜超过500只。

”这一说。

而实际当中为了达到灭火的需要，喷水强度必须有个下限，即不应低于表5．0．1及5.0.1A的规定，相应的喷头的固定压力也必须有个下限及0.05MPa,同时为了经济性的考虑喷头也要尽可能地少，最经济的方式就是喷头之间喷水范围相切的情况。

以上三个情况的最低下限就决定了喷淋的作用面积的下限，而规范中也给出了相应的不小于160，260等等数据。

这个就是我对喷淋作用面积的理解，一句话只有概念清楚了，其他的也就不难理解了！TOP33#大中小发表于 2010-10-18 15:17 只看该作者一百个人看问题还不如技术员注册2010-9-15∙ 发短消息 ∙ 加为好友 ∙当前离线个孩子。

作用面积：最不利处灾时保护的最大面积。

火势如再大，喷淋供应的水量就不够了！即：给定一个建筑的性质，我就按作用面积选喷淋的极限蓄水量。

楼主说的靠泵近处“作用面积”最大，错在应是“保护面积”最大！TOPbiaobiao1456一星助理工程师 注册2005-6-29∙ 发短消息 ∙ 加为好友 ∙当前离线34#大 中 小 发表于 2010-10-18 23:31 只看该作者看了半天 还没有理解 望高手指点TOPyanlchou二星工程师 注册2006-6-28∙ 发短消息 ∙ 加为好友 ∙当前离线35#大 中 小 发表于 2010-10-20 11:56 只看该作者学习，学习TOPbingozhou技术员注册2010-7-5∙发短消息∙加为好友∙当前离线 36# 大 中 小 发表于 2010-11-9 11:28 只看该作者刚才研究了一下《自动喷水灭火系统设计手册》。

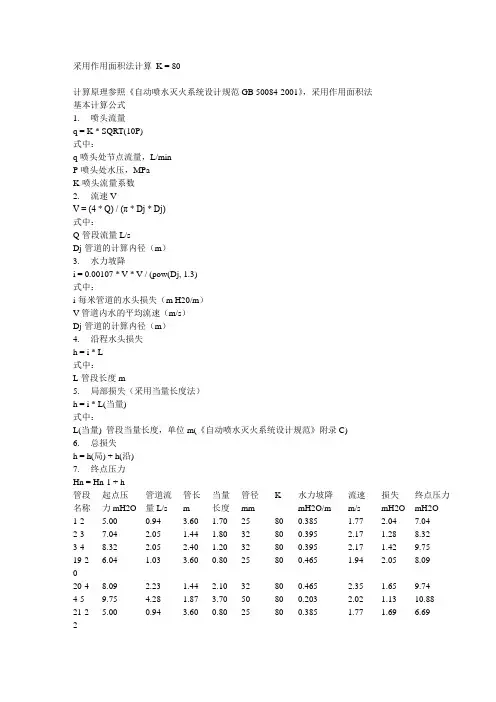

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版)
基本计算公式：
1、喷头流量：
P K q 10= 式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa
K -- 喷头流量系数
2、流速V ：
2
4j
xh
D q v π=
式中：Q -- 管段流量L/s
D j --管道的计算内径（m ）
3、水力坡降：
3
.1200107.0j
d v i = 式中：i -- 每米管道的水头损失（mH 20/m ）
V -- 管道内水的平均流速（m/s ）
d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定
4、沿程水头损失：
L i h ⨯=沿程 式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
L i h ⨯=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)
6、总损失：
沿程局部h h h += 7、终点压力：
h h h n n +=+1
计算结果:
所选作用面积:159.3平方米
总流量:28.63 L/s
平均喷水强度:10.78 L/min.平方米入口压力:23.95 米水柱
其中高差压力:-0.30 米水柱。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版)基本计算公式：1、喷头流量：式中：q -- 喷头处节点流量，L/minP -- 喷头处水压（喷头工作压力）MPaK -- 喷头流量系数2、流速V：式中：Q -- 管段流量L/sDj --管道的计算内径（m）3、水力坡降：式中：i -- 每米管道的水头损失（mH20/m）V -- 管道内水的平均流速（m/s）dj -- 管道的计算内径（m），取值应按管道的内径减１mm确定4、沿程水头损失：式中：L -- 管段长度m5、局部损失（采用当量长度法）：(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)6、总损失：7、终点压力：管段名称起点压力mH2O管道流量L/s管长m当量长度管径mmK水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O1-2 7.00 1.11 3.10 0.80 25 80 0.539 2.09 2.10 9.10 2-3 9.10 2.38 3.10 1.80 32 80 0.530 2.51 2.60 11.70 3-4 11.70 3.81 1.55 2.10 32 80 1.365 4.02 4.98 16.68 30-31 7.00 1.11 3.10 0.80 25 80 0.539 2.09 2.10 9.10 31-32 9.10 2.38 3.10 1.80 32 80 0.530 2.51 2.60 11.70 32-4 11.70 3.81 1.55 2.10 32 80 1.365 4.02 4.98 16.68 4-5 16.68 7.63 3.40 3.60 50 80 0.645 3.59 4.51 21.20计算结果:所选作用面积:161.0平方米总流量:25.79 L/s平均喷水强度:9.61 L/min.平方米入口压力:43.93 米水柱3、高差计算泵房水池吸水管标高为—10米，最高处喷头标高为7.00，高差Z =6+7=17米。
