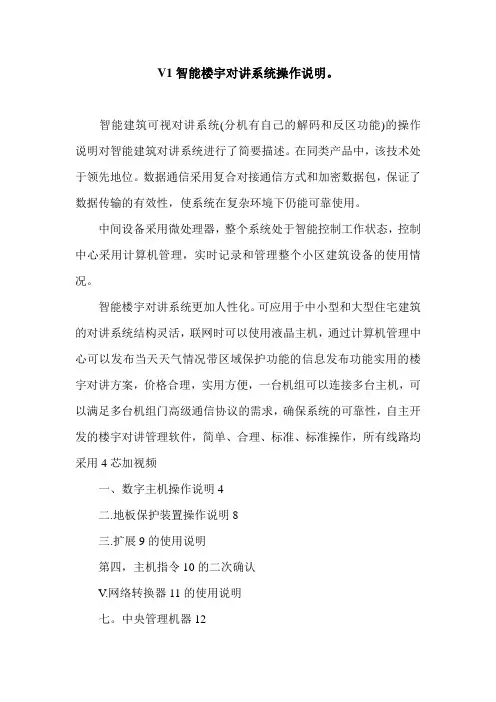

V1智能楼宇对讲系统操作说明。
智能建筑可视对讲系统(分机有自己的解码和反区功能)的操作说明对智能建筑对讲系统进行了简要描述。
在同类产品中，该技术处于领先地位。
数据通信采用复合对接通信方式和加密数据包，保证了数据传输的有效性，使系统在复杂环境下仍能可靠使用。
中间设备采用微处理器，整个系统处于智能控制工作状态，控制中心采用计算机管理，实时记录和管理整个小区建筑设备的使用情况。
智能楼宇对讲系统更加人性化。
可应用于中小型和大型住宅建筑的对讲系统结构灵活，联网时可以使用液晶主机，通过计算机管理中心可以发布当天天气情况带区域保护功能的信息发布功能实用的楼宇对讲方案，价格合理，实用方便，一台机组可以连接多台主机，可以满足多台机组门高级通信协议的需求，确保系统的可靠性，自主开发的楼宇对讲管理软件，简单、合理、标准、标准操作，所有线路均采用4芯加视频一、数字主机操作说明4二.地板保护装置操作说明8三.扩展9的使用说明第四，主机指令10的二次确认V.网络转换器11的使用说明七。
中央管理机器12八.系统配置13一、数字主机操作指令的功能特点:◆具有并行功能。
◆支持房间号码的软编号。
◆4核plus视频，简单设置。
主要参数描述◆工作电压:DC18V .◆静态电流:≤50mA◆湿度:45%-数据通信采用复合对接通信模式，加密数据包，保证数据传输的有效性，使系统在复杂环境下仍能可靠使用；中间设备采用微处理器，整个系统处于智能控制工作状态，控制中心采用计算机管理，实时记录和管理整个小区建筑设备的使用情况。
智能楼宇对讲系统更加人性化。
可应用于中小型和大型住宅建筑的对讲系统结构灵活，联网时可以使用液晶主机，通过计算机管理中心可以发布当天天气情况带区域保护功能的信息发布功能实用的楼宇对讲方案，价格合理，实用方便，一台机组可以连接多台主机，可以满足多台机组门高级通信协议的需求，为保证系统的可靠性自主开发的楼宇对讲管理软件，简单、合理、标准、规范的运行所有线路均采用4芯加视频，并一、数字主机操作说明4二.地板保护装置操作说明8三.扩展9的使用说明第四，主机指令10的二次确认V.网络转换器11的使用说明七。
楼宇对讲主机使用说明书简介 1功能说明 4外观描述 2接线端示意图 3目 录目录安装说明 8技术规格 8保养说明保养说明及注意事项：1.防水防潮，避免污物和过多的灰尘，室内分机应安装在 干燥清洁的地方，以免内部元器件受潮及其他杂物进入 机内；2.勿让阳光直射，远离火源；3.远离强磁场；4.保持表面清洁，勿直接用水冲洗，忌用天那水苯汽油等 化学溶剂擦试；5.非本公司指定产品，不可配套使用；6.非专业人员不得擅自打开修理，须由本公司专业人员(或 本公司授权后，在本公司指导下)维修。
否则所有保修条 款将自动失效！套件清单:单元主机--------------------------------------1台 说明书-----------------------------------------1份 保修标贴--------------------------------------1份套件清单简 介产品简介主要应用于单元入口和单元地下停车场入口。
它具有主动呼叫住户、询问管理处、密码开锁、地址设置、状态提示和开锁方式选择、门禁控制、智能语音导航等功能。
本主机是小区联网系统中的单元门主机。
安装说明安装说明：1、根据单元主机的底箱的尺寸在要安装的位置挖一个长 方形的孔；2、将底箱固定在门上或固定在墙上；3、把各传输线按接线图要求连接好，注意分清极性及接线 的顺序，不能接错；4、用随机配备的螺丝将单元主机固定在底箱上；5、根据实际情况设置好单元主机的地址号。
技术规格：参数名称具体参数参数名称具体参数最大容量9999户工作电压DC12V ±0.5V线径要求彩色摄像机照度1.0Lux 静态电流70mA 环境温度-10℃～+55℃湿 度45%～95%无凝结面板尺寸350*156*8mm 黑白摄像机照度0.1Lux 底壳尺寸310*125*30mm技术规格国标超五类外观描述：外观描述摄像头序号功 能功 能1234567读卡区话筒显示屏键盘补光灯喇叭序号63功能说明显示“ -”），按“#”键退出；输入“4”进入按卡片序号删除设置项，屏幕显示“ ”， 主机发出“滴”一声提示音，屏幕显示“ ”，输入对 应四位序号（如：0001~6000），如果输入的序号正确主 机会自动删除卡片信息，删除成功时主机发出“滴”一声 提示音，如果删除不成功时主机发出“滴滴滴”几声提示 音；主机返回上一级操作清单（屏幕显示“ -”）， 按“#”键退出；输入“5”进入联网ID 号设置项，屏幕显示“ .... ”， 输入对应二位序号（01～99），主机发出“滴”一声提示 音，表示设置成功，如果设置不成功时主机发出“滴滴 滴”几声提示音；主机返回上一级操作清单（屏幕显示 “ -”），按“#”键退出；输入“6”进入删除所有卡片设置项，屏幕显示“....”， 按“#”键进入确认删除所有卡片设置，主机进行卡片删 除操作，等待一段时间后主机发出“滴”一声提示音， 表示门禁模块内所有卡片资料已被删除（谨慎操作此项 功能，卡片资料删除后无法恢复），删除完成后系统自动 退出设置状态。

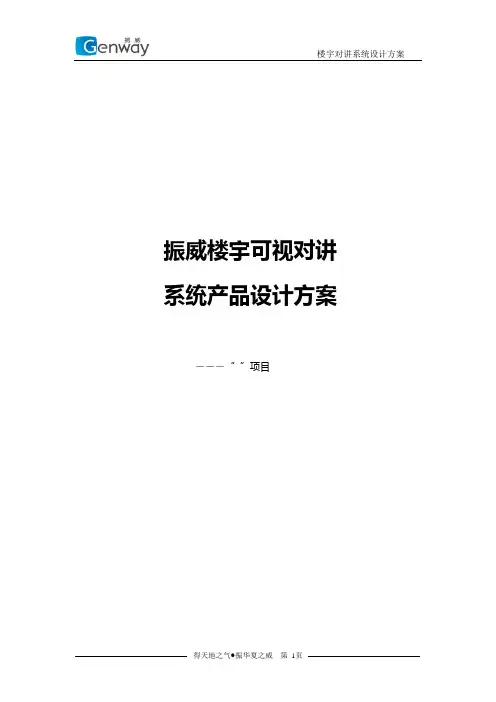

振威楼宇可视对讲系统产品设计方案―――“”项目编制单位：xxxxxxxxx有限公司编制时间：二零一一年八月联系人：联系电话：0311-目录第一章公司概述 (3)一、公司简介 (3)二、公司获得的认可 (4)第二章项目概况及设计分析 (7)一、工程概述 (7)二、设计依据 (8)三、系统需求分析 (9)第三章产品方案设计 (11)一、产品选型 (11)二、产品结构设计 (14)三、性能指标及技术参数 (20)四、系统示意图 (24)第四章售后服务体系 (25)第五章样板工程 (28)第一章公司概述一、公司简介振威公司简介厦门市振威安全技术发展有限公司始创于1993年，秉承“以客户价值为导向”的企业宗旨，历经十多年的磨砺、拼搏，现已发展成为研发、设计、生产与销售安防产品的高新科技企业和社区智能一体化方案的提供商。
公司连续数年蝉联“中国安防十大品牌企业”、“中国安防产业百强企业”、“中国十大门禁对讲品牌”、“中国十大智能家居品牌”，并荣膺“福建省名牌产品”、“福建省、厦门市著名商标”、“厦门市重点高新企业”、“中国著名品牌”、“中国安防行业最具公信力十佳品牌”等荣誉，产品陆续通过ITS、TUV、CE、FCC、ISO9001:2000质量体系等认证。
公司拥有20000多平米的现代化生产基地，近600名员工，实施动态人力资源战略，以绩效、目标、愿景推动组织进步。
公司成功导入ERP管理系统、OA 办公系统，构建起完善的、统一的经营管理平台，力求员工职业化、管理规范化、流程电子化，并实时监控进程，严把质量关，努力提升客户满意度。
振威设有包括80多名教授、工程师在内的专业研发中心，坚持“压强战术”，高强度配臵资源，实现重点突破，形成竞争力，并致力于行业最强势研发力量建设，以确保企业核心技术居行业前列。
公司还大力推广IPD（Integrated Product Development）集成产品开发模式，基于充分市场调查，导入项目管理流程，打造跨部门、跨系统的高效团队及相应的考核体系，有效缩短新产品的上市周期（TTM），有效实现技术开发的持续创新。

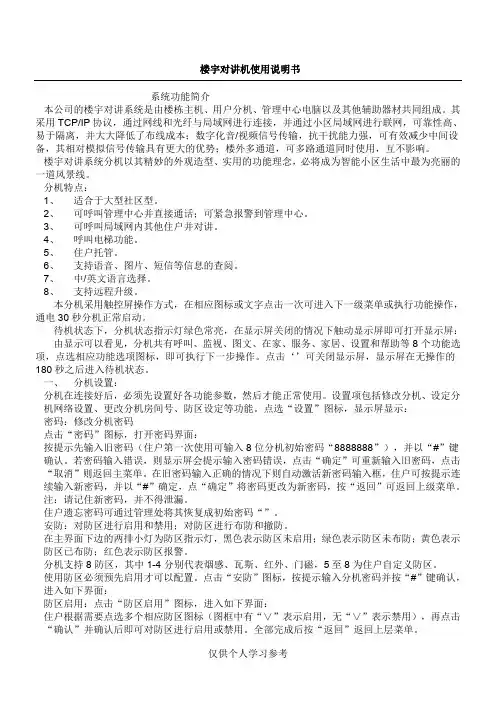

楼宇对讲机使用说明书系统功能简介本公司的楼宇对讲系统是由楼栋主机、用户分机、管理中心电脑以及其他辅助器材共同组成。
其采用TCP/IP协议，通过网线和光纤与局域网进行连接，并通过小区局域网进行联网，可靠性高、易于隔离，并大大降低了布线成本；数字化音/视频信号传输，抗干扰能力强，可有效减少中间设备，其相对模拟信号传输具有更大的优势；楼外多通道，可多路通道同时使用，互不影响。
楼宇对讲系统分机以其精妙的外观造型、实用的功能理念，必将成为智能小区生活中最为亮丽的一道风景线。
分机特点：1、2、3、4、5、6、7、8、通电30个功能选180一、#”键住户遗忘密码可通过管理处将其恢复成初始密码“”。
安防：对防区进行启用和禁用；对防区进行布防和撤防。
在主界面下边的两排小灯为防区指示灯，黑色表示防区未启用；绿色表示防区未布防；黄色表示防区已布防；红色表示防区报警。
分机支持8防区，其中1-4分别代表烟感、瓦斯、红外、门磁，5至8为住户自定义防区。
使用防区必须预先启用才可以配置。
点击“安防”图标，按提示输入分机密码并按“#”键确认，进入如下界面：防区启用：点击“防区启用”图标，进入如下界面：住户根据需要点选多个相应防区图标（图框中有“∨”表示启用，无“∨”表示禁用），再点击“确认”并确认后即可对防区进行启用或禁用。
全部完成后按“返回”返回上层菜单。
注：被禁用的防区以后将不能布防。
布/撤防：单独对启用的防区进行布/撤防控制（单独对防区进行布防或撤防必须在主界面显示为“在家”模式下才有效），点击“布/撤防”图标，显示屏显示：“清空”：删除分机所有铃声（第一章安装说明一、设备安装前的准备1、安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象；2、确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡；3、安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。
二、系统上电调试前的检查1、设备全部安装完毕后，必须全面检查各个部位的接线是否正确；如有一处接错都有可能会引起21.2.3.4.音频线数据线P5.器//解6.207.室内机与保护器/解码器之间只要接线无误，在保护器/解码器上与室内机的连接线插上、视频线接好，将分机的房号编好后无需调试就能正常工作；8.若室内机的影像出现重影或因信号过强在图像上引起扭曲，必须在顶层最后一个保护器/解码器的视频输出端，并接一个大小为75Ω的碳膜电阻，用于衰减/匹配视频信号9.若室内机的影像出现模糊或图像比较白，说明视频信号较弱，此时可通过打开保护器上的视频放大电路调节视频增益；方法是将保护器上并排的3个跳针J1、J2、J3从原来的OFF处拨到ON 处即可，同时可通过调节保护器上的2个电位器来调节视频增益的大小及高频信号的大小。
一、前言从二十世纪九十年代起，世界各国掀起了智能化建筑的建设热潮。
随着科技的不断发展，以计算机为中心的各种新技术广泛地应用于智能建筑上。
为适应当今社会经济、技术、办公、文化生活水平的日益提升的趋势，建筑业在自动化、信息化、安全化等方面的功能需求也越来越强大，同时也更加完善。
随着我国国民经济和人民生活水平的不断提高，人们对自己的居住条件及环境要求越来越高，在今天市场竞争激烈的环境中，房地产开发商们也面临着新的课题，即，如何吸引人们来争先购买其开发的房产。
现在全国范围内，智能化园区的建设已成为住宅建设的一大特色，各地房地产开发商已经把“智能化园区”作为一个卖点在考虑。
国家建设部在1999 年4 月下达了《全国住宅小区智能化技术示范工程建设工作大纲》，对智能园区的标准化建设进行规范。
园区智能化系统集成近年来以相当快的速度在发展，为确保小区住户的安全，对小区可视楼宇对讲系统进行设计。
二、系统概述本系统建成后应能够实现以下功能：主机可选择呼叫分机可视分机可监视门口影像，非可视分机可通话开锁，并可呼叫保安分机可遥控开锁门口主机可进行密码开锁，分机可向管理中心求救报警管理中心可呼叫分机主机可呼叫管理中心，管理中心可主动监视各门口影像三、系统产品选型根据上述设计目标、设计原则及用户要求，本系统推荐采用振威公司生产的CM －03NL 型可视编码式联网对讲系统。
该系统采用先进国际技术和生产工艺，具有呼叫、可视、对讲、开锁、小区联网报警等功能；系统结构为微电脑控制模块化总线结构，安装和维护都比较方便、快捷；产品外观美观大方，性能稳定。
CM-03NL 可视编码式联网对讲系统由CM-03NHMC 小区管理中心、CM-03NZH 整合器、CM-03NL 门口主机、CM-03NLCH 模块、CM-02NLRM 可视分机，WL-02NLFD 非可视分机，CM-03NQH-1 联网切换器、PS-5A-3 电源箱、闭门器、电控锁等组成。
产品型号：生产/经销商：楼宇对讲系统数字室内机使用手册欢迎选用我公司的楼宇对讲产品！本产品采用当今最先进的电子通信技术设计，以优良的SMT 工艺生产，经过严格的质量保证体系的测试与检验，具有高集成度、高可靠性、高性价比等特点，为值得信赖的安防对讲产品。
电源电压要求为直流12V,不可过高，或极性接反设备内含敏感电子元器件，需注意防潮、防水、防高温等设备包含液晶显示面板，不可用尖物或大力压碰装箱清单（表中配件可能根据型号不同而有所增或减）序号附件名称数量备注1主机1台2挂件（含配套螺丝）1个可能另行包装3配线1套电源线：2PIN 线x 1安防线：10PIN 线x 14说明书1本5合格证1张产品外观、尺寸、功能及界面与实物可能有所不同，以实物为准！一、产品介绍1.产品外观（产品外观、尺寸、功能及界面与实物可能有所不同，以实物为准）信息查询键，呼叫管理中心键，监视键，开锁键，呼叫/接听键。
2.主界面（界面有多种风格，但功能基本一致，具体以实物为准）界面风格一：界面风格二：图标及功能说明：主界面左上角显示状态：联网状态，免打扰模、留言/非留言、安防状态、右上角显示信息状态，未接电话提示，主界面中间区域显示的是时间日期等信息；主界面右边显示6个功能菜单：户户对讲、记录查询、信息服务、视频监控、系统设置、智能家居，通过监视键与开锁键选择不同的功能按键，按呼叫/接听键键确认，跳转进入相应的功能页面中。
二、通话对讲1.门口机呼入对讲门口机呼入时，室内机自动弹出呼入视频界面，并同时振铃。
在呼入界面，按“开锁”键进行门口机开锁，按“接听”键进行通话，可在通话时开锁。
振铃时间超过45秒，则自动挂断。
按“接听键”停止振铃，进入通话界面。
通话时长限制为1分钟，通话45秒后界面右下角出现“延长通话”提示，此时可按“信息”键延长通话。
若不选择延长通话，1分钟后自动结束通话。
每次可延长通话时间1分钟，45秒后将再次出现“延长通话”提示。

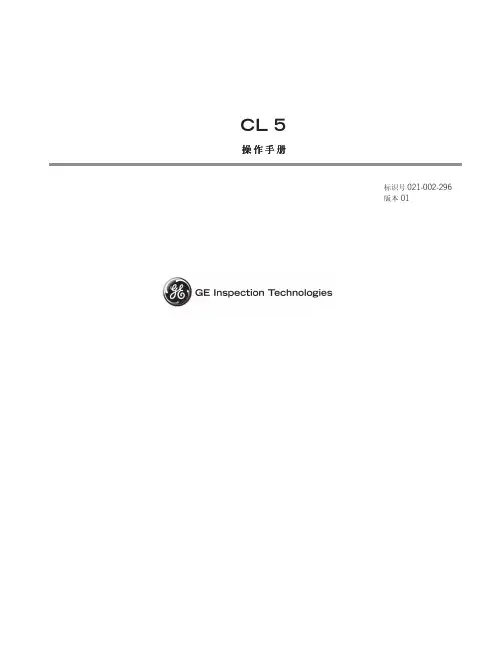

CL 5操作手册标识号 021-002-296版本 01版本 01，2005 年 4 月发布，适用于软件版本 XX.04.XX目录1一般信息............................................1-11.1给 CL 5 供电..........................................1-21.2开关仪器................................................1-41.3CL 5 的主要功能...................................1-4CL 5 高精度测厚仪基本仪器.....................1-5仪器选件..................................................1-61.4本手册内容............................................1-6 2了解小键盘、菜单系统和显示屏幕........................2-12.1小键盘功能............................................2-22.2解释显示屏幕........................................2-22.3使用配置显示屏幕...............................2-10 3设置 CL 5...........................................3-13.1连接探头并加载设置文件....................3-33.2配置仪器................................................3-63.2.1设置仪器增益................................3-83.2.2设置更新率...................................3-83.2.3设置标称厚度................................3-83.3仪器校准................................................3-93.4设置最大和最小厚度警报....................3-93.5创建和删除自定义设置文件...............3-113.6锁定和解锁仪器设置...........................3-14 4测量厚度............................................4-14.1选择显示视图........................................4-24.2正常测量模式（无A扫描）...............4-34.3最小扫描和最大扫描测量模式............4-64.4差值/缩减率测量模式...........................4-8Krautkramer CL 5 版本 01，2005 年 4 月0-1目录4.5厚度 + A 扫描测量模式（可选）.......4-104.6速度测量模式（可选）........................4-8 5使用可选数据记录器........................5-15.1创建新数据记录器文件........................5-25.2调用和删除已存储数据记录器文件....5-45.3将厚度测量值和速度测量值记录到数据记录器文件中........................................5-55.3.1将 A 扫描结果记录到数据记录器文件中................................5-65.3.2浏览数据记录器文件.....................5-65.4打印报告................................................5-6 6I/O 特性...............................................6-16.1将厚度读数传送到外部设备................6-26.2设置通信速度（波特率）和连接到 PC..........................................6-46.3远程命令................................................6-4 7规格7.1仪器规格................................................7-27.2A扫描选件特性....................................7-57.3速度测量选件特性................................7-57.4速度测量选件特性连接和使用数字千分尺................................7-67.5CL 5 探头/传感器规格..........................7-6 8维护仪器保养.........................................................8-20-2版本 01，2005 年 4 月Krautkramer CL 5目录9附录....................................................9-19.1重置操作软件........................................9-29.2升级操作软件........................................9-29.3EMC 文档...............................................9-39.4制造商/维修地址...................................9-510索引..................................................10-1Krautkramer CL 5 版本 01，2005 年 4 月0-3重要声明重要声明Krautkramer 超声波测厚仪的任何用户都必须阅读并了解下列信息。
楼宇对讲安装使⽤说明书⼆线制编码式楼宇电控防盗对讲系统安装使⽤说明书安装使⽤说明书 (1)⼀、简介 (3)⼆、性能指标 (3)1、环境条件 (3)2、外壳防护等级:IP33 (3)3、电⽓性能 (3)4、主机电源电压 (4)5、规格参数 (4)三、系统结构图：见图⼀ (5)四、接线：见图⼆ (6)五、门⼝主机、楼层译码器、分机和最常⽤编码⽅式 (8)1、门⼝主机：见图三 (8)2、楼层译码器 (9)3、可视分机板：见图五 (10)4、最常⽤的编码⽅式说明 (10)六、系统参数设定、编码⽅式、密码设定等 (12)七、使⽤⽅法 (12)⼋、安装调试及问题处理 (12)尊敬的客户：谢谢您购买本公司的楼宇防盗对讲系统。
请您在安装使⽤本产品之前，仔细阅读本说明书。
本说明书提供性能指标、安装⽅法、接线图、使⽤⽅法、调试及问题处理、注意事项等详细信息。
江阴市思佩⼒电⼦技术有限公司地址：江苏省江阴市新城东朝阳村邮编：214400电话：0510-******** 传真：0510-********⼀、简介本系统历经数年市场考验，并收集⼴⼤客户的宝贵意见，不断改进和提⾼，⽬前在性能和可靠性上表现出类拔萃。
本系统具有以下性能特点。
1、采⽤单⽚机控制，预置⼗⼏种编码⽅式，可适应多种不同的楼房结构；2、通过键盘可现场修改各种控制参数，如振铃时间、对话时间、开锁时间、振铃类型等等，可满⾜最终⽤户不同的喜好；3、密码开锁，可以⼀户⼀个密码，也可以使⽤公共密码；4、主机通话电路采⽤免提专⽤集成电路，⾃动半双⼯⼯作，避免主机⾳量调⼤时发⽣振鸣，可以获得宏亮的主机对话⾳量；5、数码和直按兼容⼀块主板，只要更换键盘和主机控制芯⽚即可获得数码或直按功能的主机；6、可视和⾮可视兼容；7、联⽹和⾮联⽹兼容；8、对于⾮可视系统，进户线为⼆芯⽆极性，分户线可由⽤户⾃⾏接线，⽤户线短路不影响整个系统。
可⾃动检测⽤户线短路或开路，⼤⼤降低维修难度，降低维护成本；9、双⾯板布线，耐振动，故障率低。
健伍系列对讲机编程手册及操作说明2007-11-24 20:26健伍系列对讲机编程手册及操作说明今天在网上闲逛,发现这篇好东东,发上来分享下:KENWOOD TH42对讲机简易使用说明三种工作模式：1，VFO模式（频率工作模式）2，MR模式（信道模式）3，CALL模式（呼叫信道，类似普通信道模式）三种工作模式转换：分别按VFO,MR,CALL键VFO模式可以用键盘直接输入工作频率，也可以用频道旋钮改变工作频率。
频率步进选择：短按F键，再按T键，屏幕显示频率步进数值，用频道旋钮选择需要的步进频率。
普通模式：收发频率相同差频工作模式：发射频率比接收频率高或低一个设定的频率差频方向设定：短按F键，再按REV键，屏幕显示＋，表示发射频率比接收频率高设定的频率。
重复上述操作，屏幕显示“－”，表示发射频率比接收频率低设定的频率重复上述操作，回到普通模式。
设定频差：长按F键，再按REV键，屏幕显示频差，用频道旋钮改变频差MR模式如何将频率存入信道？在VFO模式调好频率和频差，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，再按MR键，频率即存入。
如何在一个频道中分别存贮发射和接收频率？应该先存入接收频率，再存入发射频率在VFO模式调好接收频率，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，再按MR键，接收频率即存入。
在VFO模式调好发射频率，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，按住PTT键不放的同时再按MR键，发射频率即存入。
CALLA模式如何将频率存入CALL信道？方法同存入MR信道基本相同，只是将上述的MR改为CALL即可。
亚音频：42A已经内置标准亚音频编码功能，解码功能需安装选件短按T键，屏幕显示T，亚音频编码功能启用再按T键，屏幕显示CT，亚音频编解码功能启用再按T键，亚音频功能不启用。
长按F键，再按T键，屏幕显示亚音频频率，用频道旋钮选择需要的频率扫描：频率扫描：长按VFO键频道扫描：长按MR键其它功能改变发射功率：短按F键，再按PTT键，可以循环选择大，小，微功率（屏幕显示为H,L,EL）照明灯长亮：短按F键，再按LAMP键调节静噪深度：短按F键，再按SQL键，用频道旋钮调整静噪深度。
目录第一章系统设计______________________________________________________________ 2一、系统介绍 (2)二、系统功能 (2)三、系统特点 (2)四、系统组成 (2)五、系统配置说明 (3)六、系统示意图 (4)第二章系统布线______________________________________________________________ 5一、系统布线图 (5)二、系统布线说明 (6)三、系统用线说明 (6)四、其它布线注意事项 (7)第三章设备安装______________________________________________________________ 8一、设备外型及其安装方式 (8)二、其它安装注意事项 (15)第四章系统接线_____________________________________________________________ 16一、单元部分 (17)二、联网部分接线 (20)三、其它部分接线 (24)四、其它注意事项 (26)第五章系统调试_____________________________________________________________ 27一、系统设置 (27)二、系统功能调试 (27)三、系统调试方法 (29)第六章系统维护_____________________________________________________________ 30一、系统维护原则 (30)二、系统维护注意事项 (30)第一章系统设计一、系统介绍振威公司于2007年推出的C5系统是在模拟楼宇对讲系统基础之上的一次全新升级，在楼宇对讲系统上首创‘一线通’的实现方式，突破了模拟系统存在的一些技术障碍，在未来模拟/数字化系统的交替过程中，继承下了模拟系统的一些优点，并使模拟系统焕发新的生命力，满足未来几年之内楼宇对讲系统性能、功能的需求。
