超市管理系统ER图

E-R 事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

（1）试画出ER 图，并在图上注明属性、联系的类型。

（2）将ER 图转换成关系模型，并注明主键和外键。

解：（1） ER 图如图7.1所示。

2）这个ER 图可转换4 个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统 数据库有三个实体集。

一是“ “仓库”实体集，属性有仓库编号、 号、姓名、性别等。

公司与仓库间存在 “隶属” 仓库与职工间存在 “聘用” 仓库聘用职工有聘期和工资。

（1） （2） 公司”实体集，属性有公司编号、公司名、地址等；二是 仓库名、地址等；三是“职工”实体集，属性有职工编 联系， 联系， 每个公司管辖若干仓库， 每个仓库只能属于一个公司管辖； 每个仓库可聘用多个职工， 每个职工只能在一个仓库工作， ER 图，并在图上注明属性、联系的类型。

将 ER 图转换成关系模型，并注明主键和外键。

试画出 公司名 公司编号 地址公司 1 隶属 N 仓库 仓库名 1 地址 聘期 聘用 工资 N 职工 职工编号 姓名 性别 仓库编号 解：（1） ER 图如图 7.2 所示。

图 7.2 2）这个 ER 图可转换 3 个关系模式： 公司（公司编号，公司名，地址） 仓库（仓库编号，仓库名，地址，公司编号） 职工（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

小型自选商场综合管理系统(ER图+VC++Sql Server+源代码)摘要在这个经济迅速发展的时代，商场销售的商品种类繁多、业务量大，单凭手工记帐已不能适合企业快速发展的需求。

因此，小型自选商场综合管理系统应运而生，解决的传统方式工作量大、效率底的问题。

本系统采用面向对象编程，为用户提供一个可视化的操作界面；应用数据库存储销售的相关信息，实现了小型自选商场的进销存管理、员工管理。

AbstractIn this era of rapid economic development, Shopping malls selling a wide range of goods and big business, Hand alone can not account for the rapid development of enterprise needs.So, Small-on-demand shopping malls integrated management system came into being, the problems of traditional way to resolve the workload and low efficiency has been resolved.The system uses object-oriented programming, Provides users with a visual operation interface; Sales of database storage of relevant information to achieve a small-on-demand shopping malls Invoicing management and staff management.目录(contents)摘要 1第一章开发环境介绍 41.1开发工具与环境 41.2 运行环境 41.3 Visual C++6.0介绍 41.4 SQL Server2000介绍 5第二章需求分析 52.1系统概述 52.2 系统功能 62.3 系统设计 8第三章数据库设计 103.1 数据库逻辑结构设计 103.2 数据库物理结构设计 12第四章功能模块设计 164.1主窗体、系统登陆窗体程序设计 16 4.1.1概述 174.1.2主窗口设计 174.1.4数据库连接设计 194.1.5登陆对话框设计 234.2基础信息管理模块设计 264.2.1基础信息管理概述 264.2.2 程序设计 284.2.3 程序运行界面 294.3销售\入库管理模块设计 30 4.3.1销售\入库管理概述 30 4.3.2业务流程 314.3.3 设计完成的类图 314.3.4 程序运行界面 324.4信息查询模块设计 334.4.1信息查询概述 334.4.2设计步骤 334.4.3 程序运行界面 344.5系统管理模块设计 344.5.1系统管理概述 344.5.2 设计步骤 354.5.3 程序运行界面 37第五章调试 38总结 38参考文献170小型自选商场综合管理系统第一章开发环境介绍1.1开发工具与环境(1)Sql Server 2000(2)Visual C++ 6.0(3)PhotoShop 10.0(4)Windows XP sp21.2 运行环境硬件要求:CPU: Intel 或兼容的Pentium、Pentium Pro 或Pentium II 处理器的计算机上运作。

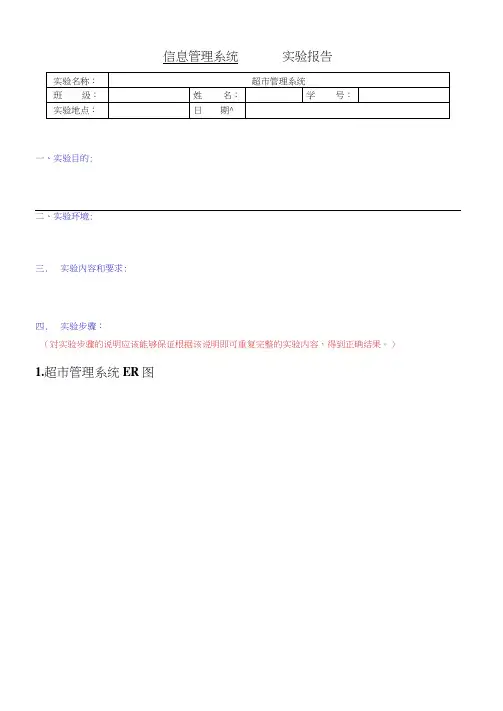

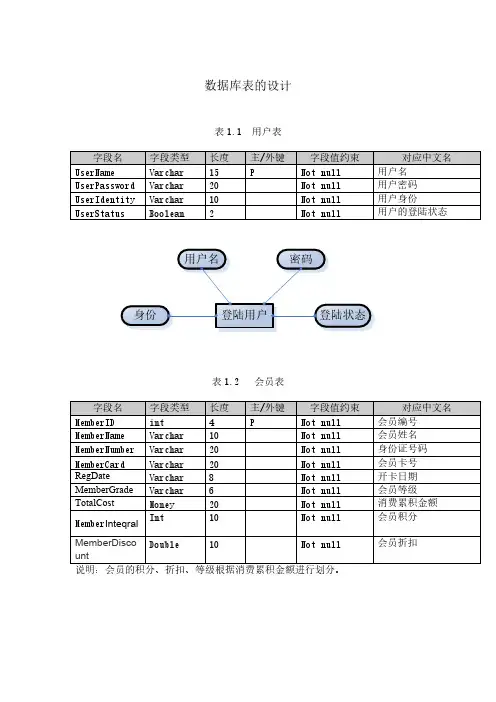

信息管理系统实验报告一、实验目的:二、实验环境:三.实验内容和要求:四.实验步骤：（对实验步骤的说明应该能够保证根据该说明即可重复完整的实验内容，得到正确结果。

）1.超市管理系统ER图2.超市管理结构图3・数据库丄新建童询(N)⑺耳忸毎寵右.-▼3 a更改类型(/)▼ ? c= Q (S] _工好*却IB 矽n v接(0) ▼聖聖 込 _______________________________Lb 413-26\SQLEXPRESS (SQL Server 10.0.25： 日口城库S) □彩盘媚库 □ Q| SuperMarketinfoE 口進库关浆圏 曰加表田立杀统表 田 2 dbo.adm!n0 □ dbo.buyBacklnfo S 2 dbo.buyinfo 0 □ dbo.download田 □ cationlnfoS二 dbo. employee Info0 勺 dbo.employeeSellResult 0 3 dbo.goodCartlnfo田□ dbo.goodClassInfoS 3 dbo.goocllnfo ® □ dbo.goodStocklnfo田 2 dbo.sellBacklnfo0 □ dbo.sellinfo田 2 dbo.supplierinfoI ‘fiiff eiOftffiA方77nf9I1GMn& ittt管理Te a-«伯議工 AXea切A1-PIAA413-26\SQLEXPRESS...etinfo - dbo.adminadminllsername adminPasswordidmin NULLadmin NULL413 2e\SQLEXPRKS..・ dtx>.buyBaddnfo 413-26\SQLEXPRESS...etInfo ・ dbo.adminl J SuperMarketlnfo Hl _J 数提耳关票圉 E)二丟r Lli _□ dbo.admin，□ dbo.buyinfo E = dbo.d ownload r. □ cationlnfo *■ □ dbo.employeelnfo ± dbo.empl oyeeSell Res ult r □ dbo.goodCartlnfo ± □ dbo.goodCl3ssInfo\£ 口 dbo.goodlnfo > 21 dbo.g c odSto ckl nfo* 二j dbo.sellBacklnfo413-26\SQLEXPRESS (SQL Server 10.0.25 It C J農筑教32偉G j Superb ar ketlnfo(U □如咼?关璃 曰;□表 a □杀鋭茨 5D 口 dbo.admin 3 □ dbo.buyBacklnfo■ 口 dbo.download□ cationlnfo □ dbo.employcelnfo □ dbo.employeeSellResult □ dbo.gcodCortlnfc □ d bo.g oodCI asi I nf o □dbo.goodlnfo3 d bo.goodStoc kinFo □dbo.sellBackInforn 」 lll.f.buyBa^Id i-26\SQLEXPRESS (SQL Server 10.0.25 NULLgcoctio S=OW1NU1stppii-rMarre price 3区趣市^junimEer totdPrice 20MAIbuySadcDate 2OO3-O3-29O3:... ,3buyldgoocMo supper Men-pry rurrber taUl^rice buy Date► I I2SP0XJ1 8区超击 1.S 100 150 3M9-03-28 0(13SPOZO2c 区騎5.5100 5503309-03-30 0*NULLAIUUyNULLAU2NL&LNULL"I □倆服a 田 a a a 3a a 田 E415-26\SQLEXPRISS..Jnfo ・ dbo.buylnfo 413-26\SQLEXPRESS... - dbo.buyBackinfo1新竝旬(N) Qi団想的-J i刎更改类型=僦源翅器▼耳X413-26\cationInfa 413-餐(O厂1暫軽.冒園凰educatio nld educationName►1小学£ 413-26\SQLEXPRESS (SQL Server 10.0.25：0 □墟库2初中E □至緬媚库 3 高中曰［J SuperMarketinfo 4大学专科0 □加库关呈囹5大学本科E1 口表6硕士国口荼统表7博士(3 □ dbo.admin 8其他*/VULL NULLEl 2 dbo.buyBacklnfoEl □ dbo.buylrrfo(3 3 dbo.download0 国El 3 dbo.employeeinfo l±l Hdbo.employeesellResult El □ dbo. goodCartinfoEl 二dbo.goodClassinfo13 勺dbo.goodlnfo0 二dbo.goodStockinfo413-2&\SQLEXPRES...dbo.goodClassInffo 4：goodClassId goodClassName26\SQLEXPRESS (SQL Server 10.0.2531躍库J該進库J SuperMarketinfo 3 □舞库关亲图3 □表a Ea亲统表二□4NULL食品类冏具类曰用品类床上用品类MJ1LEl S 0 a Q 0 @ 0 0 o 0 El sdbo.admin db chbuyBocklnfodbo. buyinfo dbo.dow nlooddbo. educationinfo dbo.employeeinfo dbo. employeesellResult dbo.goodCartlnfo _3圍国Jd bo. good Clas-slnfodbo.goodinfo dbo.goodStocklnfodbo.sellBacldnfo db o.sellinfo创更改疑驾展「? a].13-26\SQLEXPRESS (SQL Server 10.0.2531 □逝芹U LJ龙統蓉空z) SuperM a rketf nfo田LJ数抿库关左匡EJ Li Sffl LJ至统表阳□ dbo.adminffl □ dbo.buyBacklnfoffl □ dbo.buylnfoS 3 dbo.download® 3 cationlnfo0 3 dbo.cmploycelnfcS 3 d bo. c mp I oy ceSd I Result(3 二1 dbo.goodCartlnfo□ Z] dbo.goodCIassinfodbo.goodlnfoEl □ d bo. g o odStock! nfo S □dbo.sellBacklnfo (±J □ dbo.selllnfo tU□ dbo.supplierlnfo a Cj yJE m r」S ►SP0001 1 面勃便面包NoddCOl ZOPOTCmm SP0002 3 軌柔洗发壽NodeTTEST 20*5*80011 *NULL NULL NULL NULL413 26\SQLEXPRESS.-fo dbo.goodlnfo 413-26\SQLEXPRE$...dbo.goodClassInfo igoocNo gocdCJas3ld crodMame goodUnit goocMocd goocSpe cs_ -JE □dbo.admin E adbo.buyBacklnfo £ □db o.buylnfo ⑥□dbo.dovrnload £ □cati onl nfo E □ d b o .cmp loycel nfo E □dbo.employeeSellResult &曰dbo good 匚artinfo E □db o.gocdClassInfo 国□ dbo.gocdlnfo £园db o .gocd Stockinfo E □dbo.sellBackJnfo 匡□rr^」L •一 ■•・一一I ：■■■—«—五.实验结果与分析（含程序、数据记录及分析和实验总结等）:六：思考题:七、教师评语:注：1。

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.1所示。

图7.1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集。

一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。

公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.2所示。

图7.2（2）这个ER图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职工（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。

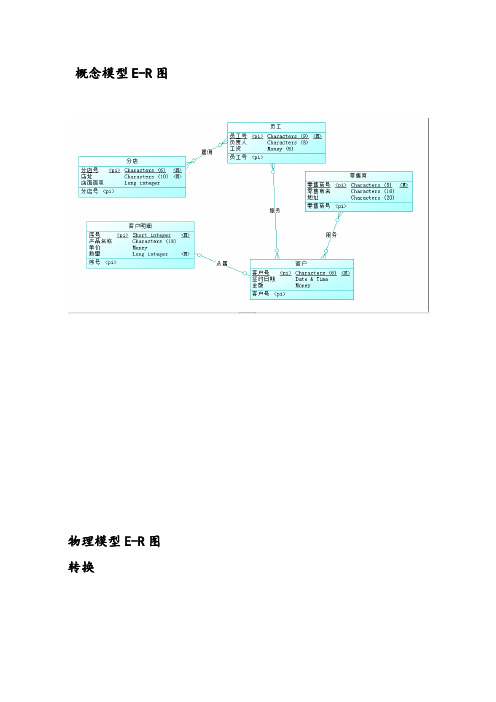

概念模型E-R图物理模型E-R图转换新建create database 商店CREATE SCHEMA sd分店表CREATE TABLE sd.分店(分店号char(6) PRIMARY KEY CHECK(SUBSTRING(分店号,1,2)>='AA' AND SUBSTRING(分店号,1,2)<='ZZ'AND SUBSTRING(分店号,3,4)>='0000'AND SUBSTRING(分店号,3,4)<='9999'),店址char(10) UNIQUE NOT NULL,店面面积numeric CHECK(店面面积>=1000))员工表CREATE TABLE sd.员工(员工号char(9) PRIMARY KEY CHECK(right(员工号,3)>='000' AND right(员工号,3)<='999'),分店号as convert(char(6),left(员工号,6)) persistedFOREIGN KEY REFERENCES sd.分店(分店号),负责人char(8) FOREIGN KEY REFERENCES sd.员工(员工号) NULL,工资money CHECK(工资BETWEEN 1000 AND 10000))零售商表CREATE TABLE sd.零售商(零售商号char(5) PRIMARY KEY CHECK(SUBSTRING(零售商号,1,1)='A'AND SUBSTRING(零售商号,2,4)>='0000'AND SUBSTRING(零售商号,2,4)<='9999'),零售商名char(16),地址char(20))客户表CREATE TABLE sd.客户(员工号char(8) FOREIGN KEY REFERENCES sd.员工(员工号) NOT NULL,零售商号char(5)FOREIGN KEY REFERENCES sd.零售商(零售商号) NULL,客户号char(6) PRIMARY KEY CHECK(SUBSTRING(客户号,1,2)='XY'AND SUBSTRING(客户号,3,4)>='0000' AND SUBSTRING(客户号,3,4)<='9999'),签约日期datetime DEFAULT getDATE(),金额money)客户明细表CREATE TABLE sd.客户明细(客户号char(6) FOREIGN KEY REFERENCES sd.客户(客户号) NOT NULL,序号smallint,产品名称char(18),单价money CHECK(单价>0) DEFAULT NULL, 数量tinyint CHECK(数量>0) NOT NULL PRIMARY KEY (客户号,序号))。

信息系统分析报告
超市管理系统
小组成员：韩娜2009012239
冯超然2009012236
仇震2009012246
目录
1.前言
本文主要目的是利用建模工具对超市管理系统进行建模，用类图、用例图、时序图、协作图、状态图、活动图等面向对象分析与设计的软件过程，更好的被用户所理解。

2.系统需求分析
超市管理系统需要实现对超市收银，库存，采购的管理，系统需要方便易用，辅助超市员工对超市进行管理，提高超市员工的工作效率，进而提高超市的收益。

本系统实现对进货单的添加、修改、删除、查询功能，对每一笔进货单都进行备案，存入数据库中，可以按货单号和进货日期多种方式进行查询，对数据库中无用的进货单执行删除操作。

对每一笔进货单中的货物的详细信息进行记载，将货物的详细信息载入数据库中，方便查询和对货物信息的管理。

本系统还需要对库存信息实行管理，是超市工作人员能随时查看库存情况，及时提醒采购员对缺货商品采购。

3.图
4.用例图包图：
参与者用例图：
收银管理用例图：
库存管理用例：
后台管理用例：
5.用例描述
6.类图
分析用例描述，作出如下类图：
7.时序图
7.1、管理员登录
管理员登录界面主要是验证登录信息，当输入的登录信息不正确时，提示用户并且重新返回登录界面。

7.2、管理员添加进货单
管理员添加进货单的操作，管理员填写好相应的进货单项之后，系统自动把进货单信息写入数据库中，修改了进货单数据库中的内容，同时数据库也自动的修改了柜存信息中的内容。

8.通信图
8.1、管理员登录
8.2、管理员添加进货单。

信息系统分析报告超市管理系统小组成员：韩娜2009012239冯超然2009012236仇震2009012246目录1. 前言 (3)2. 系统需求分析 (3)3. ER图 (4)4. 用例图 (5)5. 用例描述 (7)6. 类图 (8)7. 时序图 (9)8. 通信图 (10)1.前言本文主要目的是利用建模工具对超市管理系统进行建模，用类图、用例图、时序图、协作图、状态图、活动图等面向对象分析与设计的软件过程，更好的被用户所理解。

2.系统需求分析超市管理系统需要实现对超市收银，库存，采购的管理，系统需要方便易用，辅助超市员工对超市进行管理，提高超市员工的工作效率，进而提高超市的收益。

本系统实现对进货单的添加、修改、删除、查询功能，对每一笔进货单都进行备案，存入数据库中，可以按货单号和进货日期多种方式进行查询，对数据库中无用的进货单执行删除操作。

对每一笔进货单中的货物的详细信息进行记载，将货物的详细信息载入数据库中，方便查询和对货物信息的管理。

本系统还需要对库存信息实行管理，是超市工作人员能随时查看库存情况，及时提醒采购员对缺货商品采购。

3.ER图4.用例图包图：参与者用例图：收银管理用例图：库存管理用例：后台管理用例：5.用例描述6.类图分析用例描述，作出如下类图：7.时序图7.1、管理员登录管理员登录界面主要是验证登录信息，当输入的登录信息不正确时，提示用户并且重新返回登录界面。

7.2、管理员添加进货单管理员添加进货单的操作，管理员填写好相应的进货单项之后，系统自动把进货单信息写入数据库中，修改了进货单数据库中的内容，同时数据库也自动的修改了柜存信息中的内容。

8.通信图8.1、管理员登录8.2、管理员添加进货单。

超市管理系统UML图超市管理系统的UML图包括以下几个主要部分：用例图、类图、时序图和活动图。

1. 用例图：用例图描述了超市管理系统的功能需求和用户角色之间的关系。

主要包括以下几个用例：- 登录：用户登录超市管理系统。

- 注册：新用户注册超市管理系统账号。

- 浏览商品：用户浏览超市的商品信息。

- 添加购物车：用户将商品添加到购物车。

- 结算：用户结算购物车中的商品。

- 管理商品：管理员管理商品信息，包括添加、删除、修改商品信息。

- 管理用户：管理员管理用户信息，包括添加、删除、修改用户信息。

2. 类图：类图描述了超市管理系统中的类和它们之间的关系。

主要包括以下几个类：- 用户：包括普通用户和管理员。

- 商品：包括商品名称、价格、库存等属性。

- 购物车：包括用户选择的商品信息。

- 订单：包括用户购买的商品信息和支付信息。

3. 时序图：时序图描述了超市管理系统中的交互过程和消息传递顺序。

主要包括以下几个时序图：- 用户登录：描述用户登录超市管理系统的过程。

- 浏览商品：描述用户浏览商品信息的过程。

- 添加购物车：描述用户将商品添加到购物车的过程。

- 结算：描述用户结算购物车中的商品的过程。

4. 活动图：活动图描述了超市管理系统中的业务流程和活动顺序。

主要包括以下几个活动图：- 用户注册：描述用户注册超市管理系统账号的流程。

- 管理商品：描述管理员管理商品信息的流程。

- 管理用户：描述管理员管理用户信息的流程。

以上是超市管理系统的UML图的主要内容，具体的细节和图形展示可以根据实际需求进行设计和补充。

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。

1所示。

图7。

1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解:（1) ER图如图7。

2所示.图7。

2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
