销售管理系统ER图设计

销售管理系统–ER图什么是销售管理系统？销售管理系统是一种通过计算机化系统来管理和跟踪产品和服务的销售过程的软件。

通常包括客户关系管理、销售预测和销售分析等功能，可以有效地提高企业销售的效率和精度。

ER图ER图是一种实体关系模型，是用来描述数据存储方式和关系的工具。

ER图是由三部分组成：实体、属性和关系。

它能够清晰且图形化地描述预期的数据枢纽，以及数据关系的模型。

在设计销售管理系统时，ER图可以在很大程度上帮助梳理出整个系统的设计思路和数据结构。

实体在销售管理系统中，实体可以分为客户、订单、产品和销售人员等。

以下是各个实体的属性和描述。

客户客户是指从企业中购买产品或服务的个人或团体，可以包括公司、机构、下级分销商和个人等。

客户实体的属性包括：•客户ID•客户姓名•联系电话•邮箱地址•物理地址•其他个人或公司信息订单订单是指客户所下的购买订单，属于销售管理系统中最核心的实体。

订单实体的属性包括：•订单ID•客户ID•下单时间•产品ID•产品数量•应付金额•实付金额产品产品是指企业开发或代理销售的各类产品和服务。

产品实体的属性包括：•产品ID•产品名称•产品分类•单价销售人员销售人员是指参与销售过程的从业人员，包括销售代表和销售经理等。

销售人员实体的属性包括:•销售人员ID•姓名•所属部门关系销售管理系统中的各个实体之间存在多种关系，以下是各个实体间的关系及描述。

客户与订单的关系一个客户可以对应多个不同的订单，而一个订单只能对应于一个客户。

因此客户和订单之间是1对多的关系，在ER图中为“一个客户有多个订单”的图形化体现。

订单与产品的关系一个订单可以购买多种不同的产品，而一种产品也可以被多个订单购买。

因此订单和产品之间是多对多的关系，可以通过一个额外的实体“订单产品明细”来描述，其包含订单ID和产品ID两个外键。

订单与销售人员的关系销售人员和订单之间也存在关系，一位销售人员可以负责多个订单，而一个订单只能被一个销售人员负责。

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。

1所示。

图7。

1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解:（1) ER图如图7。

2所示.图7。

2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。

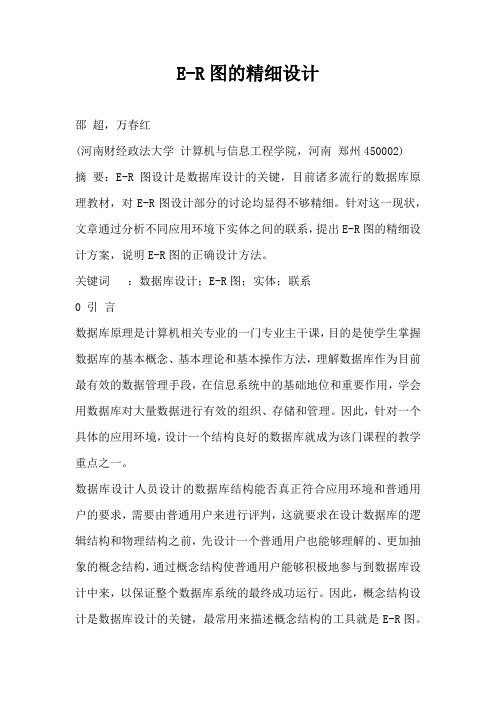

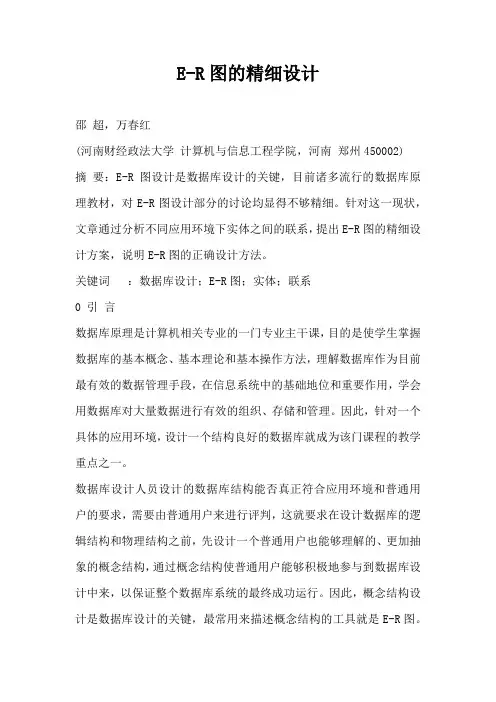

E-R图的精细设计邵超，万春红(河南财经政法大学计算机与信息工程学院，河南郑州450002)摘要：E-R图设计是数据库设计的关键，目前诸多流行的数据库原理教材，对E-R图设计部分的讨论均显得不够精细。

针对这一现状，文章通过分析不同应用环境下实体之间的联系，提出E-R图的精细设计方案，说明E-R图的正确设计方法。

关键词：数据库设计；E-R图；实体；联系0 引言数据库原理是计算机相关专业的一门专业主干课，目的是使学生掌握数据库的基本概念、基本理论和基本操作方法，理解数据库作为目前最有效的数据管理手段，在信息系统中的基础地位和重要作用，学会用数据库对大量数据进行有效的组织、存储和管理。

因此，针对一个具体的应用环境，设计一个结构良好的数据库就成为该门课程的教学重点之一。

数据库设计人员设计的数据库结构能否真正符合应用环境和普通用户的要求，需要由普通用户来进行评判，这就要求在设计数据库的逻辑结构和物理结构之前，先设计一个普通用户也能够理解的、更加抽象的概念结构，通过概念结构使普通用户能够积极地参与到数据库设计中来，以保证整个数据库系统的最终成功运行。

因此，概念结构设计是数据库设计的关键，最常用来描述概念结构的工具就是E-R图。

然而，目前诸多流行的数据库原理教材[1-4]对E-R图设计部分的讨论均不够精细，实际教学也大都跟随教材浮于表面，从而使学生难以设计正确反映应用环境实际语义的E-R图，造成随后转换得到的关系模式码不正确、数据冗余度大、规范化程度低等问题。

1 E-R图的设计E-R图设计的正确与否取决于数据库设计人员能否真正把握应用环境的业务流程以及在该业务流程中所涉及的各个客观对象和他们之间发生的活动，这需要作准确深入的用户需求分析。

这些客观对象如果需要记录的话，就抽象为E-R图中的实体（描述实体的众多相关数据就抽象为实体的属性，将具有相同属性的众多实体抽象为实体型）。

它们之间发生的活动如果也需要记录的话，就抽象为E-R图中的联系，这是E-R图设计的重点。

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。

1所示。

图7。

1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解:（1) ER图如图7。

2所示.图7。

2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。

信息系统分析报告超市管理系统小组成员：韩娜2009012239冯超然2009012236仇震2009012246目录1. 前言 (3)2. 系统需求分析 (3)3. ER图 (4)4. 用例图 (5)5. 用例描述 (7)6. 类图 (8)7. 时序图 (9)8. 通信图 (10)1.前言本文主要目的是利用建模工具对超市管理系统进行建模，用类图、用例图、时序图、协作图、状态图、活动图等面向对象分析与设计的软件过程，更好的被用户所理解。

2.系统需求分析超市管理系统需要实现对超市收银，库存，采购的管理，系统需要方便易用，辅助超市员工对超市进行管理，提高超市员工的工作效率，进而提高超市的收益。

本系统实现对进货单的添加、修改、删除、查询功能，对每一笔进货单都进行备案，存入数据库中，可以按货单号和进货日期多种方式进行查询，对数据库中无用的进货单执行删除操作。

对每一笔进货单中的货物的详细信息进行记载，将货物的详细信息载入数据库中，方便查询和对货物信息的管理。

本系统还需要对库存信息实行管理，是超市工作人员能随时查看库存情况，及时提醒采购员对缺货商品采购。

3.ER图4.用例图包图：参与者用例图：收银管理用例图：库存管理用例：后台管理用例：5.用例描述6.类图分析用例描述，作出如下类图：7.时序图7.1、管理员登录管理员登录界面主要是验证登录信息，当输入的登录信息不正确时，提示用户并且重新返回登录界面。

7.2、管理员添加进货单管理员添加进货单的操作，管理员填写好相应的进货单项之后，系统自动把进货单信息写入数据库中，修改了进货单数据库中的内容，同时数据库也自动的修改了柜存信息中的内容。

8.通信图8.1、管理员登录8.2、管理员添加进货单超市管理系统说明书超市管理系统说明书。

UML超市管理系统ER图、用例图、类图、状态图等等一、引言在如今信息化的时代，超市管理系统的作用不可小觑，对于超市来说，一个好的管理系统能够提高效率，减少误差，降低成本。

本文将介绍UML超市管理系统的ER图、用例图、类图、状态图等详细内容。

二、ER图ER图是一种用来表示实体、属性和实体之间关系的图形表示方法，可以帮助我们直观的了解超市管理系统的数据结构。

在UML超市管理系统的ER图中，我们可以看到有两个主要的实体，分别是“商品”和“员工”，它们之间存在着一种关系，即“员工”可以对“商品”进行操作，操作包括进货、出售等。

此外，还有实现超市管理的“收银系统”实体，它与“员工”实体之间存在一种“服务”关系，表示“员工”需要借助“收银系统”来完成购物流程。

三、用例图用例图是描述用户与系统交互的图形化工具，通过它我们可以较为全面的认知UML超市管理系统中的功能模块以及用户的角色和操作。

在UML超市管理系统的用例图中，我们可以看到有三个用户角色，分别是“管理员”、“员工”、“顾客”，在不同的角色下能够进行的操作也不尽相同：•管理员：添加商品、移除商品、添加员工、移除员工。

•员工：查询库存、进货、销售、结账。

•顾客：浏览商品、购买商品。

四、类图类图是描述系统实现代码层次结构的图形化画面，它能够帮助我们更深入地了解UML超市管理系统的设计模式。

在UML超市管理系统的类图中，我们可以看到有“商品”、“员工”、“收银系统”等抽象类和“水果”、“蔬菜”、“收银员”、“管理员”、“顾客”等具体类，它们之间存在着继承关系、关联关系和聚合关系等。

此外，我们还可以看到有一系列类似于“超市”、“购物车”、“库存”、“销售记录”等的类，它们实现了超市管理的各个功能基础模块，能够帮助我们更清晰地了解UML超市管理系统的具体运行方式。

五、状态图状态图是描述状态机的一种图形化工具，它描述了一个对象在其生命周期内所经历的所有状态和转换关系。

计算机能力扩展训练任务书学生姓名：专业班级：指导教师：工作单位：计算机科学与技术学院题目: 药品销售管理系统的设计初始条件：理论：本环节要求学生选用.NET或Jave EE开发环境及SQL Server数据库服务器，实施一个基于Web的小型应用系统的规划、设计、实现，最终达到一个原型系统功能的目标。

实践：计算机科学系实验中心提供计算机及软件开发环境。

要求完成的主要任务:（1）系统需求分析：使用软件工程所学的知识对拟开发的系统进行数据需求和功能需求分析。

（2）系统设计：根据系统需求分析进行概要设计和详细设计，采用B/S模式运用.NET 或Jave EE技术进行系统实现。

（3）编制好程序后，设计若干测试用例，上机测试所设计的原型系统。

（4）设计报告按格式要求书写。

设计报告正文的内容应包括：1）系统描述包括问题说明、数据需求和功能需求。

2）系统设计包括总体设计、数据库表结构、输入/输出设计、用户界面设计、处理过程设计。

3）系统测试包括测试用例的描述、测试方法和测试结果。

4）设计的特点、不足、收获和体会。

引言医药是关于人类同疾病作斗争和增进健康的科学，而制药工业则负责生产药品。

制药工业既是国民经济的一个部门，又是一项治病、防病、保健、计划生育的社会福利事业。

随着人们生活水平以及制药水平的不断提高，人们对医药的消费和需求也越来越旺盛，世界制药工业也保持庞大的市场需求和生产规模。

近年来，中国医药销售市场发展迅猛。

巨大的市场容量和可观的经济效益，引起各制药厂家纷纷加大投资，研究新配方，医药市场顿时烽烟四起，竞争是空前的激烈。

在如此形式下，介于生产厂家和消费者之间的医药销售企业在医药事业中发挥了至关重要的作用。

系统开发的背景和意义各医药销售公司都有它们自己的管理、销售、财务等职能部门。

如何管理好这些部门，使整个公司协调一致、高效率地运转，是各公司急待解决的问题。

但有的业务环节仍然运用人工记账的传统办法，既容易出错又会导致账目混乱，查询和统计起来非常不方便，费时又费力，严重时会给公司造成难以挽回的损失。

实例7 销售管理系统要提高市场竞争力,即要有好的产品质量，同时也要有好的客户服务。

企业要作到能及时相应客户的产品需求，更具需求迅速生产，按时交货，就必须有一个好的计划，使得市场销售和生产制造2个环节能够很好地协调配合。

销售管理是商业企业经营管理中的核心关节，也是一个企业能否取得效益的关键。

如果能做到合理生产、及时销售、库存量最小、减少积压，那么企业就能取得最佳的效益。

由此可见，销售管理决策的正确与否直接影响了企业的经济效益。

在手工管理的情况下，销售人员很难对客户作出正确的供货承诺，同时企业的生产部门也缺少一份准确的生产计划，目前的生产状况和市场的需求很难正确的反映到生产中去，部门之间的通讯也经常部畅通。

这在激烈竞争的市场中是非常不利的。

企业销售管理系统就是在这种状况下出现的。

它利用计算机的技术，使得企业生产、库存和销售能够有利结合起来，产销连接，提高企业的效率和效益。

第一节系统设计一、系统客户要求系统开发的目标是实现企业销售管理的系统化、规范化和自动化。

这是在用户要求的基础上提出来的，用户要求如下。

●●产销衔接。

利用销售管理系统后，要求能够对整个生产过程进行实时的监控，特别是一些半产品和热销产品的库存量和生产能力。

对于即将生产完成的产品，能够提前将信息由生产部门传递到销售部门，这样销售部门可以根据客户订单的要求，提前做好发货的准备；对也不能按时完成的产品，系统自动向经理发出警报，以便及时采取措施。

●●产品库存。

通过本系统能够清楚的看到企业库存中的产品数量、存放地点等信息。

使得生产部门和销售部门都能够根据库存信息做出决策。

●●订单管理。

对于销售部门输入的订单能够通过电脑以这跟踪下去。

企业做到以销定产，在库存中备有一定的储备量。

●●客户管理。

能够对企业的顾客有一个清楚地了解，通过客户管理分保持和客户良好的关系。

即使得到客户反馈的意见，上交有关部门及时处理。

●●发货计划。

根据客户订单的要求和企业现有的库存，制定发货数量、发货顺序等计划。

示例：某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

（1） 试画出ER 图，并在图上注明属性、联系的类型。

（2） 将ER 图转换成关系模型，并注明主键和外键。

解：(1) ER 图如图7.1所示。

1N N图7.1 （2）这个ER 图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量） 作业：1.销售部门管理系统假定一个部门的数据库包括以下信息：（1）职工的信息：职工号、姓名、地址和所在部门。

（2）部门的信息：部门所有职工、部门名、经理和销售的产品。

（3）产品的信息：产品名、制造商、价格、型号及产品内部编号。

（4）制造商的信息：制造商名称、地址、生产的产品名和价格。

试画出这个数据库的E-R 图。

2.某出版社的图书发行信息管理系统数据涉及到图书、作者、开印、入库、客户和发行员等信息。

得到的全局ER图如图7.14所示。

该ER发行员（发行员代号，姓名，电话）图7.14 图书发行系统的ER图客户（客户编号，名称，地址，开户行，账号，税号，收款方式）实体类型之间有6个联系，其中2个1:N联系，3个M:N联系，1个M:N:P联系，在图上均已标出。

其中联系的属性如下所示。

订购（订购单号，日期，数量）出库（出库单号，日期，数量，包本数）收款（收款单号，金额，收款日期）编着（日期，备注）试将ER图转换成关系模型，并注明主键和外键。
