跌落检测设备

单臂跌落试验机安全操作及保养规程一、安全操作1.1 装配在装配前，请确保地面平整，设备处于关闭状态，严禁私自组装设备。

请按照以下步骤进行安全装配：1.将设备基座平稳放在地面上。

2.按照说明书安装并固定设备的所有部件。

3.检查对应接口是否紧固，设备各部分是否牢靠。

4.通电后进行功能测试。

1.2 操作请在执行试验前，认真阅读设备说明书，按以下步骤进行操作：1.确定要测试的物品能够适应相应的载荷，不得超载。

2.确认试验跌落高度、测试次数等参数设置正确后再进行实验。

3.启动设备，注意观察设备运转状态。

如发现设备噪音过大、震动、异常热等现象，请立即停机检查排除故障。

4.实验进行期间，禁止手动干预试验过程，以免造成危险后果。

5.试验结束后，请关闭设备电源，进行下一步操作。

1.3 性能维护1.每日操作结束后，要对设备进行全面清洗，特别是加热和蒸汽清洗，使用清洁剂避免卡塞、堵塞。

2.每周对设备进行自检测。

检查设备各部件、仪器表头、电子仪器等是否正常工作，是否有损坏情况，及时发现、报修。

3.每月对设备进行全面维护，涉及设备各部分，包括螺丝、阀门、密封垫圈等部件的检查和更换。

二、保养规程2.1 设备外观1.设备表面应时刻保持干净，避免灰尘、油污黏附。

2.请勿使用尖锐器具或化学品刮擦表面，以免表面受损。

3.如设备表面出现刮伤、凹凸不平的情况，应立即更换。

2.2 管路系统1.定期清洗水路系统，保持设备的新鲜度、保证测试的准确性。

2.养成定期加油、换油、加注油的习惯，避免设备因缺少润滑而发生故障。

3.每年对管路系统进行全面更换，并进行测试验证。

2.3 电气系统1.定期检查设备各电气设施，确保正常运作。

2.如发现异常情况（如线路短路、漏电等），请立即中断使用并通知专业维修人员进行检查。

3.定期对设备进行全面维修和检查，确保设备良好运作。

2.4 机械系统1.长期使用可能使设备产生机械系统方面的裂痕等问题，请定期对其进行检查，并确定其几何形状是否符合要求。

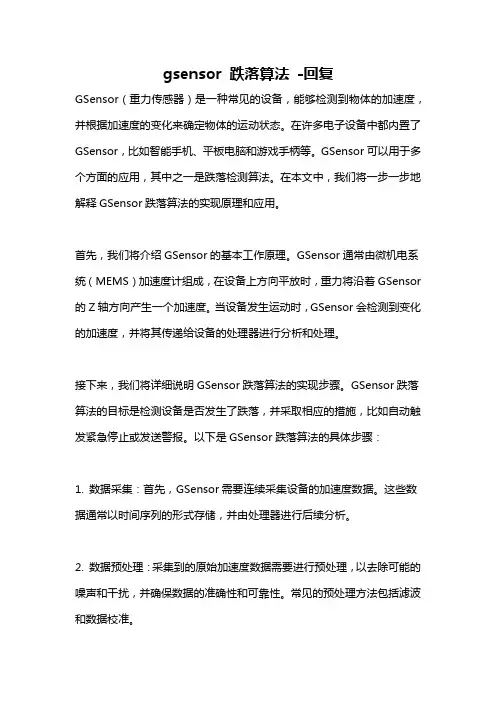

gsensor 跌落算法-回复GSensor（重力传感器）是一种常见的设备，能够检测到物体的加速度，并根据加速度的变化来确定物体的运动状态。

在许多电子设备中都内置了GSensor，比如智能手机、平板电脑和游戏手柄等。

GSensor可以用于多个方面的应用，其中之一是跌落检测算法。

在本文中，我们将一步一步地解释GSensor跌落算法的实现原理和应用。

首先，我们将介绍GSensor的基本工作原理。

GSensor通常由微机电系统（MEMS）加速度计组成，在设备上方向平放时，重力将沿着GSensor 的Z轴方向产生一个加速度。

当设备发生运动时，GSensor会检测到变化的加速度，并将其传递给设备的处理器进行分析和处理。

接下来，我们将详细说明GSensor跌落算法的实现步骤。

GSensor跌落算法的目标是检测设备是否发生了跌落，并采取相应的措施，比如自动触发紧急停止或发送警报。

以下是GSensor跌落算法的具体步骤：1. 数据采集：首先，GSensor需要连续采集设备的加速度数据。

这些数据通常以时间序列的形式存储，并由处理器进行后续分析。

2. 数据预处理：采集到的原始加速度数据需要进行预处理，以去除可能的噪声和干扰，并确保数据的准确性和可靠性。

常见的预处理方法包括滤波和数据校准。

3. 特征提取：接下来，需要从预处理后的数据中提取跌落相关的特征。

常用的特征包括加速度的峰值、变化速率、方向和持续时间等。

4. 算法设计：根据提取的特征，设计跌落算法以判断设备是否发生了跌落。

常见的算法包括阈值检测、模式识别和机器学习等。

5. 跌落检测：在设备运行过程中，GSensor跌落算法会实时监测设备的加速度变化，并将其与预设的跌落条件进行比较。

如果检测到跌落事件，则触发相应的措施，如停止设备运行或发送警报。

6. 算法优化：为了提高GSensor跌落算法的性能和准确性，可能需要进行算法的优化和调整。

这包括参数调整、模型更新和数据重训练等。

跌落测试实施细则一、引言跌落测试是一种常用的测试方法，用于评估产品的耐久性和可靠性。

本文旨在提供跌落测试的实施细则，以确保测试的准确性和一致性。

二、测试目的跌落测试的主要目的是评估产品在正常使用过程中遭受意外跌落时的耐久性和可靠性。

通过模拟真实的跌落情况，可以检测产品的结构强度、零部件的连接可靠性以及对外部冲击的抵抗能力。

三、测试设备和环境1. 跌落测试设备：使用符合国际标准的跌落测试机，确保测试的一致性和可靠性。

2. 测试环境：测试应在室温（25℃±5℃）和相对湿度（45%～75%）的环境下进行。

四、测试样品准备1. 样品选择：根据产品的特性和用途，选择符合要求的样品进行测试。

2. 样品准备：确保样品处于正常工作状态，并按照产品说明书进行必要的设置和调整。

五、测试方法1. 测试高度：根据产品的特性和用途，确定跌落测试的高度。

一般情况下，测试高度应为产品预期使用过程中可能遭受的最大跌落高度。

2. 跌落方式：根据产品的特性和用途，选择合适的跌落方式。

常见的跌落方式包括平面跌落、边角跌落和倾斜跌落等。

3. 跌落次数：根据产品的特性和用途，确定跌落测试的次数。

一般情况下，跌落测试应至少进行3次，以确保测试的可靠性。

4. 跌落方向：根据产品的特性和用途，确定跌落测试的方向。

测试时应模拟产品可能遭受的各种跌落方向，包括正面、背面、侧面等。

5. 跌落表面：根据产品的特性和用途，选择合适的跌落表面。

常见的跌落表面包括钢板、木板和混凝土地面等。

6. 跌落状态：在进行跌落测试前，确保样品处于正常工作状态，并按照产品说明书进行必要的设置和调整。

7. 测试记录：在进行跌落测试时，应详细记录每次跌落的高度、方式、次数、方向和结果等信息。

六、测试评估1. 外观检查：在每次跌落测试后，对样品进行外观检查。

检查是否有破损、变形或松动等现象。

2. 功能检测：在每次跌落测试后，对样品进行功能检测。

检查样品的各项功能是否正常。

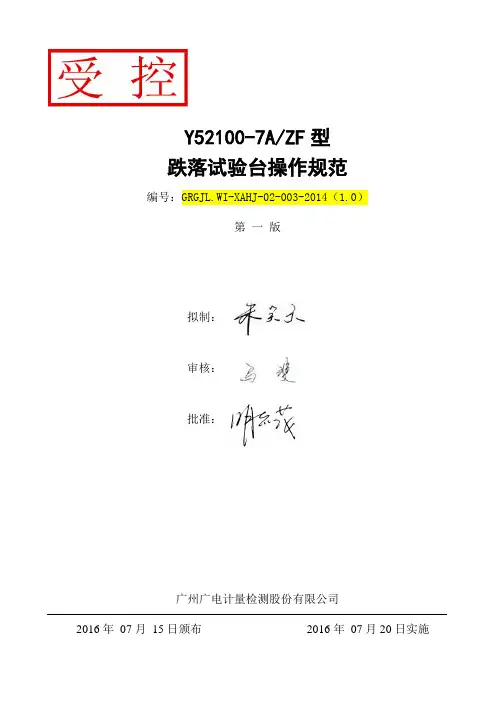

Y52100-7A/ZF型跌落试验台操作规范编号：GRGJL.WI-XAHJ-02-003-2014（1.0）第一版拟制：审核：批准：广州广电计量检测股份有限公司2016年07月15日颁布2016年07月20日实施文件修改记录1 设备技术指标最大载荷：100kg；试件最大尺寸：1000mm×800mm×l000mm；角跌落时为700mm×500mm×550mm；跌落高度：300mm～1200mm；底板尺寸：1700 mm×1400 mm×115 mm；试验方式：面、棱、角；消耗功率：0.75KW；电源电压：三相380V ，50Hz；外形尺寸：1720mm×1200mm×2200mm；2 操作流程操作规范是防止人身、设备事故发生，使试验规范进行的必要措施。

凡本工种操作人员必须严格遵守下列规定：3 注意事项1)设备周围环境应清洁、无污染、工作台车上保持无杂物；2) 使用前认真阅读设备使用说明书；3) 按试验标准要求先调好跌落高度；4) 启动升降机把跌路台升高到预定的高度；5) 按设置键，把跌落台面升起；6) 按试验标准要求把包装好的试品的面（或棱或角）固定在试验台面上；7)操作者在使用该试验机之前，必须熟读使用说明书的各项内容，熟悉操作按钮及开关的用途及作用，严格按本规程操作；8)控制丝杆螺母机构运动的行程开关5或开关6位置调整不合适时，会出现卡死现象，此时须检查电气箱后面的保险是否烧断，如烧断须更换保险，并将行程开关作适当调整。

4 设备维护保养1)设备要由设备管理员负责（设备管理员必须由经培训合格持有上岗证的员工担任），作好运行记录及定期做好设备的清洁维护。

2)每月检查一次试验跌落台的工作状态，发现设备有异常时，应及时维修和排除，不允许带故障运行。

3)底板保持清洁，不允许发生锈蚀和变形。

跌落测试仪规范指导文件编号WI-QD-064版本号A0
编制审核核准页次
饶志君生效日期
1.目的：
本文件概括地说明产品在运输中能承受意外跌落。

2.适用范围
适用公司胶壳、五金、成品等，跌落强度的测试。

3.职责
实验室人员对设备进行使用，保养
4.操作方法
4.1使用前检查设备气压是否正常
4.2调节设备被高度，满足产品所需标准
4.3使用夹具前确认是否为对称,如若不对称调节左右夹盘控阀，跌落时如夹具收缩不同步，需要调整气压控制阀门
4.4产品跌落应按照测试需求，测试完成后对机器外观进行确认是否松动或脱落，机内是否有异物，，产品结构是否有异常，如：裂痕，发白等现象机内定位螺丝是否有松动或脱落，如异响需要拆机进行检查
4.5测试样品跌落完成后，需对其进行功能验证
5.注意事项
5.1 未经培训，不得擅自操作该设备。

5.2 试验过程中，若有异常状况，可按停止开关或者电源开关，通知维修人员检测，待故障排除后方可使用。

5.3 连接设备的电源线一定要可靠性接地。

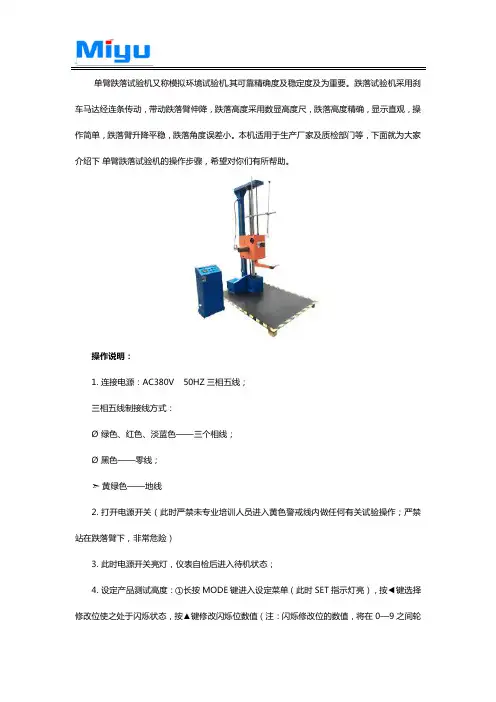

单臂跌落试验机又称模拟环境试验机,其可靠精确度及稳定度及为重要。

跌落试验机采用刹车马达经连条传动，带动跌落臂伸降，跌落高度采用数显高度尺，跌落高度精确，显示直观，操作简单，跌落臂升降平稳，跌落角度误差小。

本机适用于生产厂家及质检部门等，下面就为大家介绍下单臂跌落试验机的操作步骤，希望对你们有所帮助。

操作说明：1. 连接电源：AC380V 50HZ三相五线；三相五线制接线方式：Ø绿色、红色、淡蓝色——三个相线；Ø黑色——零线；➣黄绿色——地线2. 打开电源开关（此时严禁未专业培训人员进入黄色警戒线内做任何有关试验操作；严禁站在跌落臂下，非常危险）3. 此时电源开关亮灯，仪表自检后进入待机状态；4. 设定产品测试高度：①长按MODE键进入设定菜单（此时SET指示灯亮），按◀键选择修改位使之处于闪烁状态，按▲键修改闪烁位数值（注：闪烁修改位的数值，将在0—9之间轮显）。

设定完毕跌落高度并检查无误后，按MODE键仪表将自动退出设定状态；（高度设定仪表禁止在测试时进行操作设置，只能在待机时或者单次测试完毕后进行操作，否则易造成仪器故障，切记！！！）5. 将测试产品放在测试平板上，用夹具固定完成（注意：测试时须由两人完成），产品摆放固定位置自行按所需面、角、棱；6. 按上升平板升至设定高度位置时将自动停止，此时进入待测状态，此时请操作人员离开测试区域；7. 按跌落，测试物品自由落下，测试完成；8. 如需再次测试步骤如下（分为同高度测试/新高度测试）Ø如需测试在同一设定高度产品的落下情况，只需按复位机器臂将自动弹回，然后将产品重新放置在臂（平台）上，按跌落测试；Ø如需重新测试另一高度的落下情况，按下降机器臂将自动下降至出厂设置最低高度300mm处后停止，然后按复位机器臂将自动弹回，然后将产品重新放置在臂（平台）上，在高度设定仪表上重新设定所需的测试高度，按上升平板升至设定高度位置时将自动停止，此时请操作人员离开测试区域按按跌落测试；9. 测试完毕后，关闭电源开关，拔掉电源线。

附件:电子行业计量技术规范项目建议书2.1.1单滚筒跌落试验机（华谊创鸿RS-8101）图1图1：滚筒跌落试验机，单个滚筒，通常跌落高度为500mm、1000mm,转轴带动滚筒连续进行跌落试验，通常跌落频率为5次/min、10次∕min,滚筒的其他尺寸可根据需求设计。

单滚筒跌落试验机：落下高度：500MM OR IOOOMM （可指定）滚筒宽度：350MM回转速度：5・20次/MIN试验次数：1∙999999次（可设）允许试件重量：5KG（MAX）图2：多滚筒跌落试验机，配备多个滚筒，滚筒的高度可设计相同高度或者不同高度，通常跌落高度为500mm、1000mm、转轴可带动多个滚筒连续进行跌落试验，通常跌落频率为5次/min、10次∕min,滚筒的其他尺寸可根据需求设计。

技术参数2.2计量特性参考典型仪器技术特性及GB/T 2423.7-2018环境试验第7部分：试验方法试验Eu粗率操作造成的冲击（主要用于设备型样品）、IEC 60068-2-31环境试验第2-31部分:试验试验Ec:倾跌与翻倒（主要用于设备型试样）、BS EN 50075家用和类似用途H类器具连接用的带线的2.5A、250V扁平两极不可拆线插头规范、BS 1363-1第1 部分：可拆线和不可拆线13 A保险丝插头规范、AS NZS 3112-2017 插头和插座认证测试规范的相关要求，计量特性如下：2.2.1 跌落高度跌落局度范围：（500~1000）mm,允许误差：±l%o2.2.2 跌落频率（回转频率）跌落频率范围（5~20）次∕min,允许误差：±1次/min。

水平口国际先进■国内先进1.2, 3, 82.填写制定或修订项目中，若选择修订则必须填写被修订计量技术规范号。

移动电源跌落测试标准一、目的和范围本测试标准的目的是为了评估移动电源在跌落情况下的性能表现，确保其结构稳定性和电性能的可靠性。

本测试标准适用于所有类型的移动电源，包括但不限于便携式电池、充电宝、储能电源等。

二、测试设备1.跌落测试装置：用于模拟不同高度和角度的跌落冲击。

2.电力计量仪器：用于测量移动电源的电量、电压和电流。

3.结构强度测试设备：用于检测移动电源的结构强度和稳定性。

4.模拟负载：用于模拟移动电源在实际使用中的负载情况。

三、测试条件1.温度：常温（25℃±2℃）。

2.湿度：湿度40%-60%。

3.跌落高度：根据产品实际使用场景和相关标准设定。

4.跌落角度：根据产品实际使用场景和相关标准设定。

5.测试样品数量：每个批次至少选取3个样品进行测试。

四、测试程序1.将移动电源充满电，记录初始电量。

2.根据跌落高度和角度设置跌落测试装置。

3.将移动电源放置在跌落测试装置的指定位置，确保其自由落体。

4.重复进行多次跌落测试，每次测试后检查移动电源的结构完整性和电性能表现。

5.在最后一次跌落测试后，将移动电源放置在稳定的平面上，观察其是否能正常工作。

6.记录每次跌落测试后的电量、电压和电流数据，分析电性能变化。

7.检查移动电源的外壳是否有破损、裂缝等现象，评估其结构稳定性。

8.如果移动电源在跌落过程中出现故障或性能明显下降，记录故障现象并进行分析。

五、测试结果判定1.如果移动电源在跌落过程中出现结构性破坏或电性能明显下降，则判定该样品不合格。

2.如果移动电源在跌落过程中未出现结构性破坏且电性能变化在可接受范围内，则判定该样品合格。

3.对于合格样品，记录其能承受的最大跌落次数和相关参数数据。

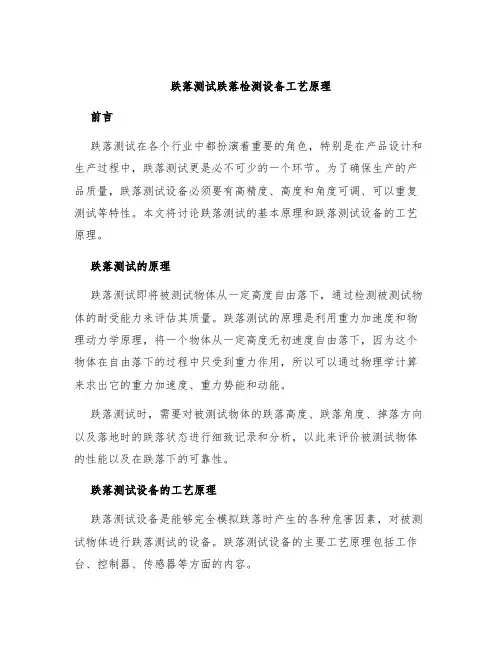

跌落测试跌落检测设备工艺原理前言跌落测试在各个行业中都扮演着重要的角色，特别是在产品设计和生产过程中，跌落测试更是必不可少的一个环节。

为了确保生产的产品质量，跌落测试设备必须要有高精度、高度和角度可调、可以重复测试等特性。

本文将讨论跌落测试的基本原理和跌落测试设备的工艺原理。

跌落测试的原理跌落测试即将被测试物体从一定高度自由落下，通过检测被测试物体的耐受能力来评估其质量。

跌落测试的原理是利用重力加速度和物理动力学原理，将一个物体从一定高度无初速度自由落下，因为这个物体在自由落下的过程中只受到重力作用，所以可以通过物理学计算来求出它的重力加速度、重力势能和动能。

跌落测试时，需要对被测试物体的跌落高度、跌落角度、掉落方向以及落地时的跌落状态进行细致记录和分析，以此来评价被测试物体的性能以及在跌落下的可靠性。

跌落测试设备的工艺原理跌落测试设备是能够完全模拟跌落时产生的各种危害因素，对被测试物体进行跌落测试的设备。

跌落测试设备的主要工艺原理包括工作台、控制器、传感器等方面的内容。

工作台跌落测试设备的工作台是设备上的一个平台，用于放置被测试物品，在跌落测试过程中，被测试物品会从工作台上落下。

工作台需要有平整度、坚固度和防滑性等特性，并且需要保证被测试物品在跌落测试过程中能够在工作台上准确放置并保持稳定。

控制器跌落测试设备的控制器是设备的主要控制部分，控制器需要能够协调整个跌落测试过程，包括调整跌落高度、跌落角度、掉落方向等各项参数，并记录和保存跌落测试的实际数据。

控制器需要有精准的调节能力和稳定的工作状态才能够适应各种跌落测试的需求。

传感器跌落测试设备会通过传感器感知被测试物体的状态，从而实现对跌落过程的精准测试。

传感器的种类和数量取决于具体测试需要，一般包括加速度传感器、角度传感器、气动缓冲器等。

传感器需要有高精度、高响应速度、可靠性强等特性，并且能够记录和保存被测试物体的参数，以便更好地分析跌落测试的结果。
