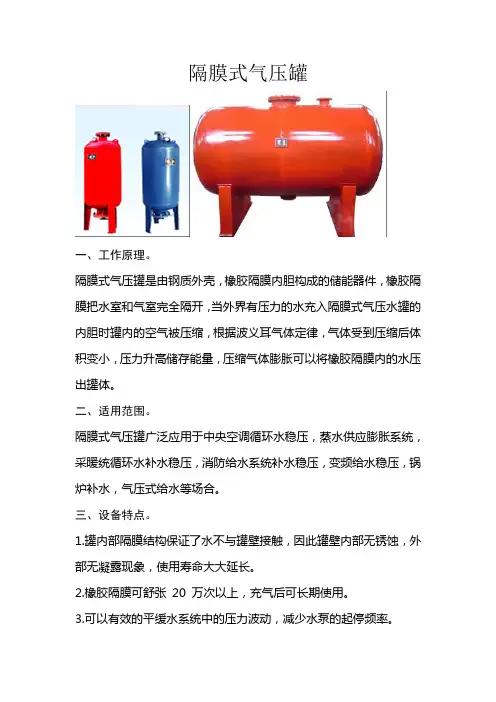

隔膜式气压罐参数

隔膜式气压罐一、工作原理。

隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

二、适用范围。

隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

三、设备特点。

1.罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

2.橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

3.可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

4.隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

四、技术性能及参数。

SQL系列立式隔膜式气压罐技术性能参数表规格型号罐体高度H(mm)进出水管径DN(mm)总容积V(m3)调节容积Vs(m3)参考供水量Q(m3/h)重量单台罐(Kg)SQL600×0.61800 400.350.15 2.64-4.4135×1.0,218×1.6262SQL800×0.62350500.860.35 6.24-10.4270×1.0,350×1.6510SQL1000×0.6255065 1.560.5012-20550×1.0,2560620×1.62580860SQL1200×0.6275080 2.580.8018-30680×1.0,2760820×1.627801100SQL1400×0.63150100 3.61 1.1026-44900×1.0,31601250×1.631801420SQL1600×0.63350125 5.26 1.8040.8-681200×1.0,33601500×1.633801700SQL2000×0.637501258.64 2.768.4-1141950×1.0,37602350×1.637802580SQL2400×0.6510012521.256-10--4500×1.0,51504890×1.652005300注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

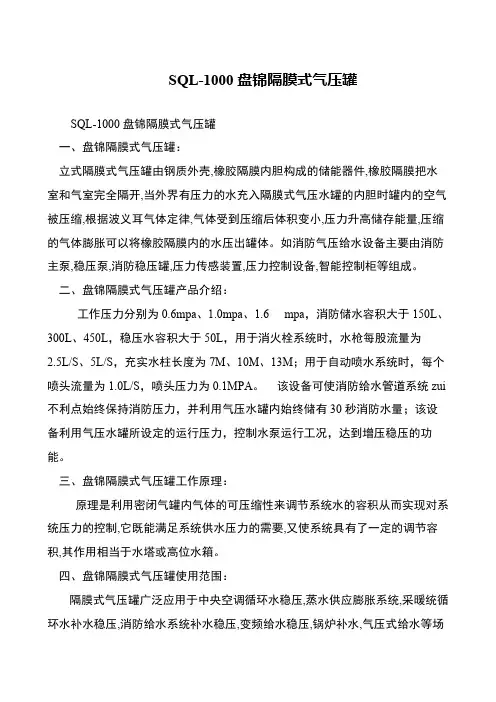

SQL-1000盘锦隔膜式气压罐
SQL-1000盘锦隔膜式气压罐
 一、盘锦隔膜式气压罐：
 立式隔膜式气压罐由钢质外壳,橡胶隔膜内胆构成的储能器件,橡胶隔膜把水室和气室完全隔开,当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩,根据波义耳气体定律,气体受到压缩后体积变小,压力升高储存能量,压缩的气体膨胀可以将橡胶隔膜内的水压出罐体。

如消防气压给水设备主要由消防主泵,稳压泵,消防稳压罐,压力传感装置,压力控制设备,智能控制柜等组成。

 二、盘锦隔膜式气压罐产品介绍：
 工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为
2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1MPA。

该设备可使消防给水管道系统zui 不利点始终保持消防压力，并利用气压水罐内始终储有30秒消防水量；该设备利用气压水罐所设定的运行压力，控制水泵运行工况，达到增压稳压的功能。

 三、盘锦隔膜式气压罐工作原理：
 原理是利用密闭气罐内气体的可压缩性来调节系统水的容积从而实现对系统压力的控制,它既能满足系统供水压力的需要,又使系统具有了一定的调节容积,其作用相当于水塔或高位水箱。

 四、盘锦隔膜式气压罐使用范围：
 隔膜式气压罐广泛应用于中央空调循环水稳压,蒸水供应膨胀系统,采暖统循环水补水稳压,消防给水系统补水稳压,变频给水稳压,锅炉补水,气压式给水等场。

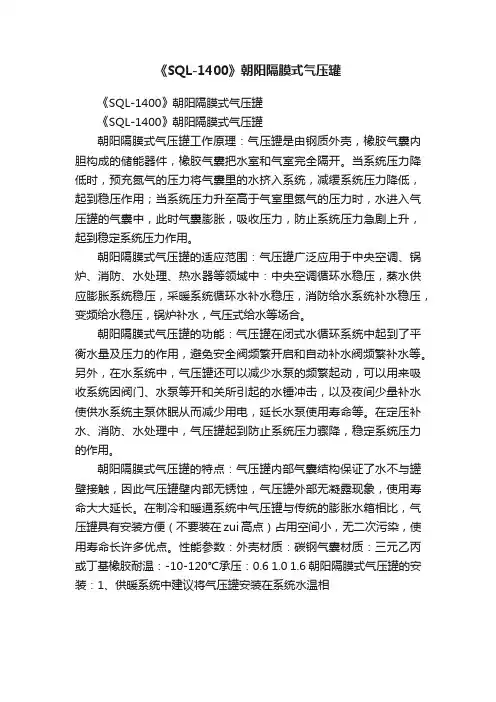

《SQL-1400》朝阳隔膜式气压罐
《SQL-1400》朝阳隔膜式气压罐
《SQL-1400》朝阳隔膜式气压罐
朝阳隔膜式气压罐工作原理：气压罐是由钢质外壳，橡胶气囊内胆构成的储能器件，橡胶气囊把水室和气室完全隔开。

当系统压力降低时，预充氮气的压力将气囊里的水挤入系统，减缓系统压力降低，起到稳压作用；当系统压力升至高于气室里氮气的压力时，水进入气压罐的气囊中，此时气囊膨胀，吸收压力，防止系统压力急剧上升，起到稳定系统压力作用。

朝阳隔膜式气压罐的适应范围：气压罐广泛应用于中央空调、锅炉、消防、水处理、热水器等领域中：中央空调循环水稳压，蒸水供应膨胀系统稳压，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

朝阳隔膜式气压罐的功能：气压罐在闭式水循环系统中起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水等。

另外，在水系统中，气压罐还可以减少水泵的频繁起动，可以用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命等。

在定压补水、消防、水处理中，气压罐起到防止系统压力骤降，稳定系统压力的作用。

朝阳隔膜式气压罐的特点：气压罐内部气囊结构保证了水不与罐壁接触，因此气压罐壁内部无锈蚀，气压罐外部无凝露现象，使用寿命大大延长。

在制冷和暖通系统中气压罐与传统的膨胀水箱相比，气压罐具有安装方便（不要装在zui高点）占用空间小，无二次污染，使用寿命长许多优点。

性能参数：外壳材质：碳钢气囊材质：三元乙丙或丁基橡胶耐温：-10-120℃承压：0.6 1.0 1.6 朝阳隔膜式气压罐的安装：1、供暖系统中建议将气压罐安装在系统水温相。

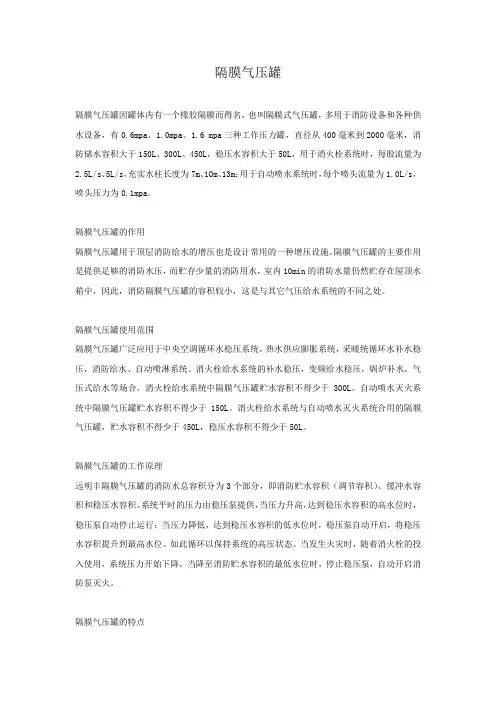

隔膜气压罐隔膜气压罐因罐体内有一个橡胶隔膜而得名，也叫隔膜式气压罐，多用于消防设备和各种供水设备，有0.6mpa、1.0mpa、1.6 mpa三种工作压力罐，直径从400毫米到2000毫米，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，每股流量为2.5L/s、5L/s，充实水柱长度为7m、10m、13m；用于自动喷水系统时，每个喷头流量为1.0L/s，喷头压力为0.1mpa。

隔膜气压罐的作用隔膜气压罐用于顶层消防给水的增压也是设计常用的一种增压设施。

隔膜气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防隔膜气压罐的容积较小，这是与其它气压给水系统的不同之处。

隔膜气压罐使用范围隔膜气压罐广泛应用于中央空调循环水稳压系统，热水供应膨胀系统，采暖统循环水补水稳压，消防给水、自动喷淋系统、消火栓给水系统的补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

消火栓给水系统中隔膜气压罐贮水容积不得少于300L。

自动喷水灭火系统中隔膜气压罐贮水容积不得少于150L。

消火栓给水系统与自动喷水灭火系统合用的隔膜气压罐，贮水容积不得少于450L，稳压水容积不得少于50L。

隔膜气压罐的工作原理远明丰隔膜气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积。

系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。

隔膜气压罐的特点1．罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

2．橡胶隔膜可舒张30万次以上，充气后可长期使用。

隔膜式气压罐的选型参数发布日期：2010-11-11浏览数：458气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。

如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L 的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。

假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，即PV = 定值，P1×V1=P2×V2=P×V其中：P=气压罐预充气体压力V=气压罐体积（也为初始状态预充气体的体积）V1=系统压力为P1时气压罐气体的体积V2=系统压力为P2时气压罐气体的体积由以上可知：0.5V1=0.15V2=0.15VV1=0.3V2 V2=V气压罐的调节容积△V=V－V1=0.7V=105LV=150L即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的良邦气压罐。

热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型V =C =系统中水总容量（包括锅炉、管道、散热器等）e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差），标准设备中e=0.0359（90℃）P1=膨胀罐的预充压力 P2=系统运行的最高压力（即系统中安全阀的起跳压力） V =膨胀罐的体积例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐V = = = 38.3L按选大不选小和就近原则，来选择相应的气压罐。

隔膜式气压罐参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
\
产品简介：
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

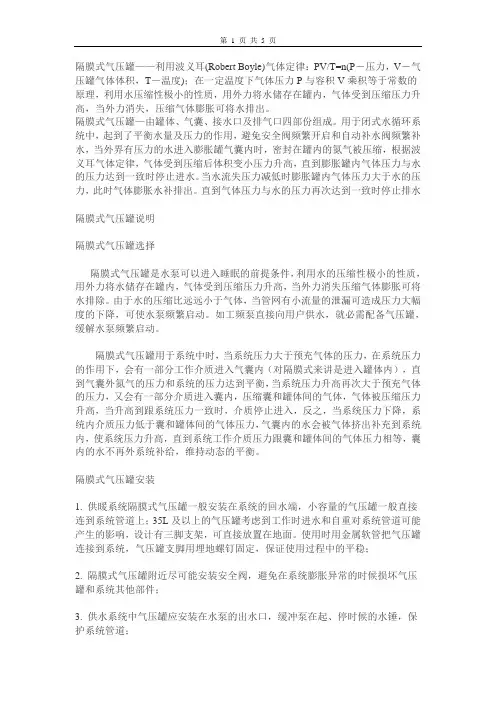

隔膜式气压罐——利用波义耳(Robert Boyle)气体定律：PV/T=n(P－压力，V－气压罐气体体积，T－温度)；在一定温度下气体压力P与容积V乘积等于常数的原理，利用水压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失，压缩气体膨胀可将水排出。

隔膜式气压罐—由罐体、气囊、接水口及排气口四部份组成。

用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水，当外界有压力的水进入膨胀罐气囊内时，密封在罐内的氮气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到膨胀罐内气体压力与水的压力达到一致时停止进水。

当水流失压力减低时膨胀罐内气体压力大于水的压力，此时气体膨胀水补排出。

直到气体压力与水的压力再次达到一致时停止排水隔膜式气压罐说明隔膜式气压罐选择隔膜式气压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。

由于水的压缩比远远小于气体，当管网有小流量的泄漏可造成压力大幅度的下降，可使水泵频繁启动。

如工频泵直接向用户供水，就必需配备气压罐，缓解水泵频繁启动。

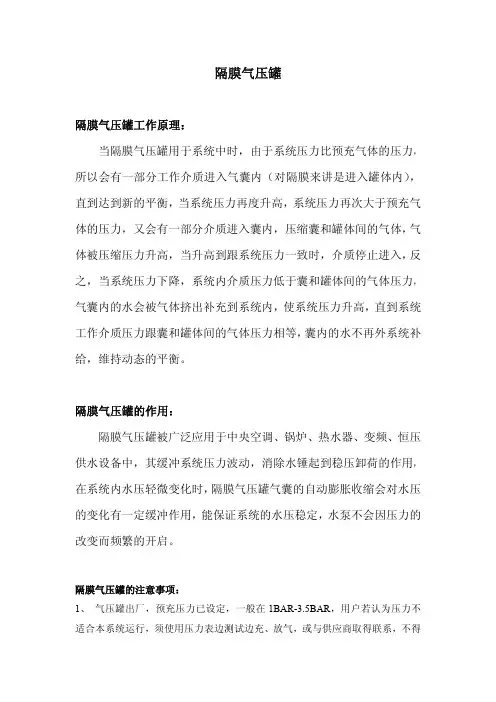

隔膜式气压罐用于系统中时，当系统压力大于预充气体的压力，在系统压力的作用下，会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到气囊外氮气的压力和系统的压力达到平衡，当系统压力升高再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

隔膜式气压罐安装1. 供暖系统隔膜式气压罐一般安装在系统的回水端，小容量的气压罐一般直接连到系统管道上；35L及以上的气压罐考虑到工作时进水和自重对系统管道可能产生的影响，设计有三脚支架，可直接放置在地面。

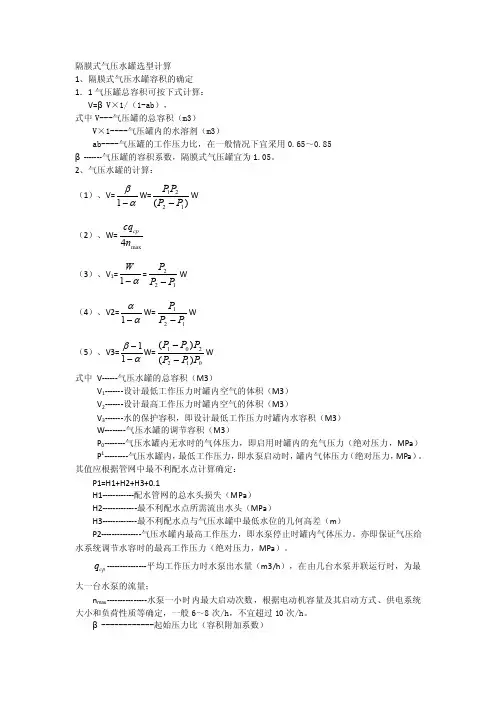

隔膜式气压水罐选型计算1、隔膜式气压水罐容积的确定1．1气压罐总容积可按下式计算：V=βV ×1/（1-ab ），式中V---气压罐的总容积（m3）V ×1----气压罐内的水溶剂（m3）ab----气压罐的工作压力比，在一般情况下宜采用0.65～0.85β-------气压罐的容积系数，隔膜式气压罐宜为1.05。

2、气压水罐的计算：（1）、V=αβ-1W=)(1221P P P P -W （2）、W=max 4n cq cp（3）、V 1=α-1W =122P P P -W （4）、V2=αα-1W=121P P P -W （5）、V3=αβ--11W=012201)()(P P P P P P --W 式中 V------气压水罐的总容积（M3）V 1-------设计最低工作压力时罐内空气的体积（M3）V 2-------设计最高工作压力时罐内空气的体积（M3）V 3-------水的保护容积，即设计最低工作压力时罐内水容积（M3）W--------气压水罐的调节容积（M3）P 0--------气压水罐内无水时的气体压力，即启用时罐内的充气压力（绝对压力，MPa ） P 1---------气压水罐内，最低工作压力，即水泵启动时，罐内气体压力（绝对压力，MPa ）。

其值应根据管网中最不利配水点计算确定：P1=H1+H2+H3+0.1H1------------配水管网的总水头损失（MPa ）H2-------------最不利配水点所需流出水头（MPa ）H3-------------最不利配水点与气压水罐中最低水位的几何高差（m ）P2---------------气压水罐内最高工作压力，即水泵停止时罐内气体压力。

亦即保证气压给水系统调节水容时的最高工作压力（绝对压力，MPa ）。

cp q ---------------平均工作压力时水泵出水量（m3/h ），在由几台水泵并联运行时，为最大一台水泵的流量；n max ---------------水泵一小时内最大启动次数，根据电动机容量及其启动方式、供电系统大小和负荷性质等确定，一般6～8次/h ，不宜超过10次/h 。

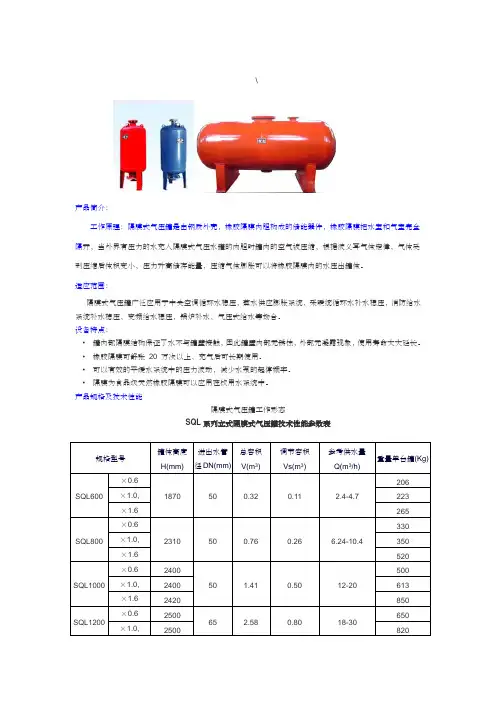

\产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：•罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

•橡胶隔膜可舒张20 万次以上，充气后可长期使用。

•可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

•隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能隔膜式气压罐工作形态SQL系列立式隔膜式气压罐技术性能参数表规格型号罐体高度H(mm)进出水管径DN(mm)总容积V(m3)调节容积Vs(m3)参考供水量Q(m3/h)重量单台罐(Kg)SQL600 ×0.61870 50 0.32 0.11 2.4-4.7206 ×1.0, 223 ×1.6 265SQL800 ×0.62310 50 0.76 0.26 6.24-10.4330 ×1.0, 350 ×1.6 520SQL1000 ×0.6 240050 1.41 0.50 12-20500 ×1.0, 2400 613 ×1.6 2420 850SQL1200 ×0.6 250065 2.58 0.80 18-30650 ×1.0, 2500 820注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表默认分。

产品概述：
我公司生产的ZW消防增压稳压供水设备是参照国家建筑标准设计图集98S205等设计、制造的消防专用的增压稳压设备。

该设备由隔膜式气压罐、增压泵、电控箱、仪表和管路附件等组成，适用于多层和高层建筑工程有增压要求的消火栓给水系统及自动喷水灭火系统等各
类消防给水系统。

本设备的最高工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为
0.1MPA。

该设备可使消防给水管道系统最不利点始终保持消防压力，并利用气压水罐内始终储有的30秒消防水量，以保证消防泵在运行前的消防喷淋用水；该设备利用气压水罐设定的运行压力，控制水泵运行工况，达到增压稳压的功能。

P1（MPa）最不利点始终保持消防所需压力；P2（MPa）消防泵启泵压力；PS1（MPa）稳压泵启泵压力；PS2（MPa）稳压泵停泵压力。

性能参数表：。

⒁隔膜式气压罐⒁隔膜式气压罐气室水室进出水口橡胶隔膜（胶囊）①隔膜式气压罐外形图水泵运行，水泵将水水泵停止，压缩空气②隔膜式气压罐工作原理压入气压水罐胶囊内，气压水罐内压力升高，压缩空气体积缩小将水压出气压水罐胶囊，送入给水管网，气压水罐内压力降低气室水室水室气室（2）隔膜式气压罐工作原理：水泵运行时：水泵将水压入橡胶囊内，囊内压力升高，压缩空气体积缩小。

水泵停止时：压缩空气将水压出橡胶囊，压入给水管网，囊内压力降低。

③隔膜式气压罐容积计算总容积V1 V1－封头容积V2－筒体容积V2气压罐总容积＝2V1＋V2V1（3）隔膜式气压罐容积计算：气压罐总容积=2V1+V2;V1-封头容积；V2-筒体容积隔膜式气压罐容积计算h Dg总容积近似计算法DgVz≈π( )2×h2隔膜式气压罐总容积近似计算法：V Z=П（Dg/2）2×h隔膜式气压罐容积计算有效容积Vz ＝b -1Vx αβVz ―气压水罐总容积；―工作压力比，其值等于气压水罐最低工作压力与最高工作压力（绝对压力）的比值。

其关系式为：b αP2P1b ＝αP1―气压水罐内最低工作压力P2―气压水罐内最高工作压力Vx ―气压水罐调节水容积，也称有效水容积―容积附加系数，隔膜式气压罐一般为1.05βP1P2Vx有效容积计算：V Z =βVx /1-ab 其中V Z ---气压水罐总容积；ab---工作压力比，其值等于压水罐最低工作压力与最高工作压力（绝对压力）的比值。

其关系为：ab=p1/p2 其中P1—罐内最低工作压力P2—罐内最高工作压力V X —罐的调节税容积β—容积附加系数，隔膜式气压罐一般为1.054、电气控制柜功能说明❑水泵工作方式❑控制类型❑主备泵切换方式❑启动方式❑控制方式❑其他功能⑴水泵工作方式❑ 一用一备：控制1、2两台水泵，自动时可工作于“1用2备”或“2用1备”两种状态。

当主用泵发生故障时，备用泵将自动投入工作。

隔膜式气压罐参数\产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

?橡胶隔膜可舒张20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能隔膜式气压罐工作形态SQL系列立式隔膜式气压罐技术性能参数表规格型号罐体高度H(mm)进出水管径DN(mm)总容积V(m3)调节容积Vs(m3)参考供水量Q(m3/h)重量单台罐(Kg)SQL600 ×0.61870 50 0.32 0.11 2.4-4.7206 ×1.0, 223 ×1.6 265SQL800 ×0.62310 50 0.76 0.26 6.24-10.4330 ×1.0, 350 ×1.6 520SQL1000 ×0.6 240050 1.41 0.50 12-20500 ×1.0, 2400 613 ×1.6 2420 850SQL1200 ×0.6 250065 2.58 0.80 18-30650 ×1.0, 2500 820×1.6 2520 1100SQL1400 ×0.6 285080 3.61 1.20 26-44900 ×1.0, 2850 1250 ×1.6 2880 1420SQL1600 ×0.6 3150100 5.00 2.00 40.8-681200 ×1.0, 3160 1750 ×1.6 3180 2050SQL2000 ×0.6 3620125 8.53 3.1 68.4-1141700 ×1.0, 3620 2350 ×1.6 3640 2580SQL2400 ×0.6 5100125 21.25 6.10 --4500 ×1.0, 5150 4890 ×1.6 5200 5300注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

精心整理
水是非压缩性流体，少量水流出泵内或进入管网都会引起压力急剧变化，若供水设备无气压罐稳压，设备运行在高峰期供水时，用水量频繁变化导致水泵和管网的压力不断频繁上升或减小，水泵会因此而频繁启停或频繁加减速运行(变频恒压的才会加减速运行)，特别当设备功率较大时，会给压力控制器、继电器及电机造成很大冲击，从而影响设备的整体性能及寿命。

因此，无论是气压式供水设备还是变频恒压供水设备，选择正确容积的气压罐都是很有必要的。

如图，无气压罐会对水压波动和水泵启动次数造成严重影响。

Vt=Vesp/Z
二、压力等级选择。

一般生活供水所用压力罐压力等级分为1.0Mpa，1.6Mpa和2.5Mpa，根据实际所选泵的压力范围值正确匹配压力罐，压力罐压力等级必须大于水泵压力值。

三、关于压力罐的一些小常识
附1：压力罐的作用
精心整理
1、水泵刚开始运行时，给压力罐补满水，随着压力增大达到设定上限压力值后，水泵停止运行，压力罐开始起稳压的作用。

2、用水时，用水量较少时，由压力罐供水，供水持续进行时，罐内压力持续降低达到下限值时，水泵启动开始变频运行增压。

3、供水量小或者用水停止时，水泵继续向压力罐补水，当压力上升到上限时，水泵停止。

往复循环达到减
附2。

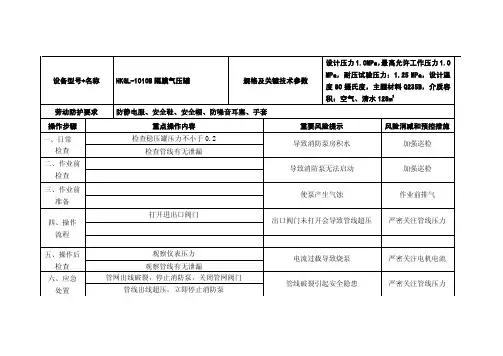

隔膜罐知识：隔膜式气压罐充压调试程序知识
（１）首先向气压罐内充水，同时打开放气阀。

充水压力应控制在≤１Ｋｇｆ／ｃｍ２，当水室的空气排净时停止充水，并关闭放气阀）。

（２）将电接点压力表的指针调至所需的最高压力和最低压力位置上。

如系统设有补压泵时，应设置二个压力表。

压力表（Ⅰ）用于控制消防泵，指针调至最低压力位置；表（Ⅱ）用于控制补压泵，上指针调至最高压力位置，下指针调至补压泵的启动压力位置。

（３）打开充气阀，向罐内充氮气，充至压力表（Ⅰ）为最大压力（Ｐ２）时，充气完毕，关闭充气阀。

至此，充气阶段完毕。

（４）当电接点压力表结线完成无误后，慢慢打开泄水阀，使罐内压力徐徐下降，至压力表（Ⅱ）的上指针与下指针重合时，补压泵应立即启动，然后手动控制停止补压泵压运运运行。

（５）在泄水阀保持开启的情况下，罐内压力继续下降至压力表（Ⅰ）指针为最低压力（Ｐ１）时，消防泵应立即启动，然后关闭泄水阀，手动控制消防泵停止运行。

将各泵的控制转换开关调至自动控制位置。

（６）启动补压泵，使罐内压力达到其启动压力后，水泵即投入自控运行。

至此充压调试工作全部完成。

隔膜式气压罐的选型参数气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。

如：生活管网变频供水恒压值为P1=0.5MPa ，压力下限（水泵再启动压力）P2=0.15MPa ，在正常情况下，假设管网夜间用水量为 15L/h ，在夜间水泵停止工作按 7h （ 22:00 －5:00 ）计算，用水量为 105L ，那么，如果气压罐在 P1与 P2压力范围内的调节水量大于 105L ，即可保证水泵睡眠 7小时，因此，选用调节水量在略大于 105L 的气压罐是比较合适的，如选用调节水量大大超出105L （上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过 7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。

假设需要选用的气压罐容积为V ，气压罐预充压力为 P2，则由波义耳（ Robert Boyle ）气体定律，在一定温度下气体压力（ P ）与容积（ V ）乘积等于常数的原理， 即 PV = 定值， P1×V1=P2×V2=P ×V 其中： P=气压罐预充气体压力V=气压罐体积（也为初始状态预充气体的体积） V1=系统压力为 P1时气压罐气体的体积V2=系统压力为 P2时气压罐气体的体积由以上可知： 0.5V1=0.15V2=0.15V V1=0.3V2 V2=V气压罐的调节容积△ V=V － V1=0.7V=105L V=150L即应该选用体积为 150L 的气压罐， 因为气压罐型号的限制， 所以按选大不选小和就近原则， 来选择相应的良邦气压罐。

热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型 V =C = 系统中水总容量（包括锅炉、管道、散热器等）e = 水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差） ，标准设备中 e=0.0359（90℃）P1=膨胀罐的预充压力P2= 系统运行的最高压力（即系统中安全阀的起跳压力） V = 膨胀罐的体积不同温度下水的膨胀率温度 温度 温度温度（℃） e（℃） e 0.00010.78 （℃） e （℃） e0 40 3 65 0.0198 90 0.0359 4 0 0.0002 107245 0.0099 70 0.0227 95 0.0396 500.0121750.02581000.043420300.0017 7 0.0043 5例如 : 系统水总溶剂为 400L 的锅炉 , 安全阀起跳压力为 3bar. 应该选用多大体积的膨胀罐 V = = = 38.3L按选大不选小和就近原则，来选择相应的气压罐。

隔膜式气压罐（容纳膨胀水量）选型计算书(一)项目概况本项目建筑面积50000 m2，冷冻供回水温度7/12℃，根据空调设备和官网允许的压力，循环水泵入口最高工作压力为1.0MPa，补水箱与系统最高点高差为45m，采用隔膜式气压罐进行定压补水。

气压罐定压的优点有易于实现自动补水、自动排气、自动泄水和自动过压保护。

(二)系统水容量计算V c= k*S =1.3*50000/1000=65m3式中：V c—系统水容量，m3；S —建筑面积，m2；K —系数，取1.3，详见如下表：(三)系统补水量Q补计算系统每小时的补水量Q补可按系统水容量V c的2%计算，则系统补水量Q补：Q补=2%*V c=2%*65=1.3m3/h(四)补水泵流量Q泵计算补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

(五)补水泵选型补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上，系统定压点最低压力P定≥补水箱与系统最高点高差△P+ 5kpa+（10kpa裕量），则系统定压点最低压力P定：P定≥450+5+10=465kPa补水泵扬程H应保证补水压力比系统补水点压力P定高30-50kPa，则补水泵扬程H：H≥465+50=515kpa=51.5m选用2台流量为3.25m3/h，扬程为52m的定频水泵，平时一用一备，初期上水和事故补水时2台水泵同时运行。

(六)气压罐选型调节容积V调应不小于3min补水泵流量Q泵，则调节容积V调：V调≥3.25*3/60=0.163m3安全阀的开启压力P4应确保系统的工作压力不超过系统内管网、阀门、设备等的承压能力（补水点处允许工作压力1.0MPa），则安全阀开启压力P4：P4=1000kPa膨胀水量流到补水箱时，可取P3=0.9P4，则电磁阀开的启压力P3：P3=0.9*P4=900kPa补水泵的启动压力P1在满足定压点最低要求压力P定的基础上，则补水泵的启动压力P1：P1= P定=465 kpa补水泵的停泵压力P2，即是电磁阀的关闭压力，可取P2=0.9P3，则补水泵的停泵压力P2：P2=0.9* P3=810kPa压力比αt=（P1+100kpa）/（P2+100kpa）=（465+100）/（810+100）=0.62，满足规定αt=0.5~0.9取值范围。

抚顺隔膜式气压罐SQL-1800
抚顺隔膜式气压罐SQL-1800
 抚顺隔膜式气压罐的工作原理: 气压罐是由钢质外壳，橡胶气囊内胆构成的储能器件，橡胶气囊把水室和气室完全隔开。

当系统压力降低时，预充氮气的压力将气囊里的水挤入系统，减缓系统压力降低，起到稳压作用；当系统压力升至高于气室里氮气的压力时，水进入气压罐的气囊中，此时气囊膨胀，吸收压力，防止系统压力急剧上升，起到稳定系统压力作用。

 抚顺隔膜式气压罐的适应范围：气压罐广泛应用于中央空调、锅炉、消防、水处理、热水器等领域中：中央空调循环水稳压，蒸水供应膨胀系统稳压，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

 抚顺隔膜式气压罐的功能：气压罐在闭式水循环系统中起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水等。

另外，在水系统中，气压罐还可以减少水泵的频繁起动，可以用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命等。

在定压补水、消防、水处理中，气压罐起到防止系统压力骤降，稳定系统压力的作用。

气压罐的特点：气压罐内部气囊结构保证了水不与罐壁接触，因此气压罐壁内部无锈蚀，气压罐外部无凝露现象，使用寿命大大延长。

在制冷和暖通系统中气压罐与传统的膨胀水箱相比，气压罐具有安装方便（不要装在zui高点）占用空间小，无二次污染，使用寿命长许多优点。

 抚顺隔膜式气压罐性能参数：外壳材质：碳钢气囊材质：三元乙丙或丁基橡胶耐温：-10-120℃承压：8bar/10bar/16bar/25Bar。
