SQL系列立式隔膜气压罐

\产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：•罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

•橡胶隔膜可舒张20 万次以上，充气后可长期使用。

•可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

•隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能隔膜式气压罐工作形态SQL系列立式隔膜式气压罐技术性能参数表规格型号罐体高度H(mm)进出水管径DN(mm)总容积V(m3)调节容积Vs(m3)参考供水量Q(m3/h)重量单台罐(Kg)SQL600 ×0.61870 50 0.32 0.11 2.4-4.7206 ×1.0, 223 ×1.6 265SQL800 ×0.62310 50 0.76 0.26 6.24-10.4330 ×1.0, 350 ×1.6 520SQL1000 ×0.6 240050 1.41 0.50 12-20500 ×1.0, 2400 613 ×1.6 2420 850SQL1200 ×0.6 250065 2.58 0.80 18-30650 ×1.0, 2500 820注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表默认分。

暖通空调计算书系统水容量Vc =建筑面积×0.7～1.30（L/m2）（建筑面积大选小值，建筑面积小选大值）补水泵的选择：扬程比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力，流量是系统水容量的5%～10%（建筑面积大选小值，建筑面积小选大值）气压罐的选择：调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin=βVt/(1-αt)Vt----调节容积β----取值1.05αt----取值0.69-0.85（建筑面积大选小值，建筑面积小选大值）直接公式：Vmin=空调冷水膨胀、补水、软化设备选择计算已知条件：建筑面积：90000 m2冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

1. 空调系统水容量V c = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量V p =a*⊿t*V c：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.6 (L/s)(系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。

水泵电功率:11Kw。

4. 气压罐选择计算1）调节容积V t应不小于3min补水泵流量采用定频泵：V t≥5.8 m3/h *3/60 h=0.29 m3=290 L2）系统最大膨胀量：V p=0.88 m3此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440 (kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296 kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。

SQL气压罐SQL气压罐也叫隔膜气压罐或隔膜式气压罐,它广泛应用于中央空调循环水稳压系统，热水供应膨胀系统，采暖循环水补水稳压，消防给水、自动喷淋系统、消火栓给水系统的补水稳压，变频给水稳压，锅炉补水，气压式给水等场合,起稳压和缓冲水锤的作用.SQL气压罐的结构：SQL气压罐主要由碳钢罐体，橡胶气囊，充气口，进水法兰，支撑脚五部分组成，如下图：SQL气压罐的技术参数：远明丰SQL气压罐的工作原理：远明丰SQL气压罐是利用了气体比液体更容易被压缩的特性来工作的，当SQL气压罐安装到系统中时，由于系统压力比预充气体的压力大，所以会有一部分工作介质在系统压力的作用下挤入气囊内（对隔膜式来讲是进入罐体内），同时压缩气囊和罐体间的预充气体，预充气体被压缩，体积变小，压力升高，直到达到新的平衡，当系统开始工作，压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，预充气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被预充气体挤出补充到系统内，使系统压力不会下降过多，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

远明丰SQL气压罐使用说明1.使用远明丰SQL气压罐前必须先充气，然后才能安装使用，一般出厂时已预充好一定压力的气体；2.充气压力表压为0.2-0.3MPa，用户若认为此压力不合适，可在供应商的指导下进行充/放气；3.在长期使用过程中发现表压低于0.2MPa时应及时补气，以免影响远明丰SQL气压罐的使用效果；4.稳压泵在加压前，必须打开通往SQL气压罐的阀门，使SQL气压罐气囊内在自然压力前提下充满当确认补满水后再正常运行水泵；5.在使用过程中出现表压不稳定，把补气阀打开，检查是否有出水现象，如有出水现象就表示隔膜已损坏需调换隔膜，再投入使用；6.每使用6个月，定期进行检查维修，补气阀是否有漏气现象，压力表校验期是否到期，需校验；7.远明丰SQL气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用；8.应严格按公式来计算所需SQL气压罐的大小，SQL气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；9.更换SQL气压罐前应先把系统关停或者把SQL气压罐跟系统隔开，防止系统介质通过SQL 气压罐接口处泄露，更换的SQL气压罐最好跟原SQL气压罐体积、耐温和耐压一致。

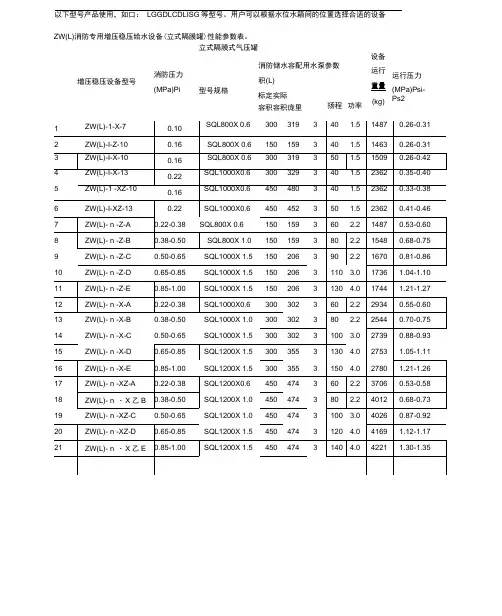

隔膜气压罐隔膜气压罐因罐体内有一个橡胶隔膜而得名，也叫隔膜式气压罐，多用于消防设备和各种供水设备，有0.6mpa、1.0mpa、1.6 mpa三种工作压力罐，直径从400毫米到2000毫米，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，每股流量为2.5L/s、5L/s，充实水柱长度为7m、10m、13m；用于自动喷水系统时，每个喷头流量为1.0L/s，喷头压力为0.1mpa。

隔膜气压罐的作用隔膜气压罐用于顶层消防给水的增压也是设计常用的一种增压设施。

隔膜气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防隔膜气压罐的容积较小，这是与其它气压给水系统的不同之处。

隔膜气压罐使用范围隔膜气压罐广泛应用于中央空调循环水稳压系统，热水供应膨胀系统，采暖统循环水补水稳压，消防给水、自动喷淋系统、消火栓给水系统的补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

消火栓给水系统中隔膜气压罐贮水容积不得少于300L。

自动喷水灭火系统中隔膜气压罐贮水容积不得少于150L。

消火栓给水系统与自动喷水灭火系统合用的隔膜气压罐，贮水容积不得少于450L，稳压水容积不得少于50L。

隔膜气压罐的工作原理远明丰隔膜气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积。

系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。

隔膜气压罐的特点1．罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

2．橡胶隔膜可舒张30万次以上，充气后可长期使用。

暖通空调计算书系统水容量Vc =建筑面积×0.7～1.30（L/m2）（建筑面积大选小值，建筑面积小选大值）补水泵的选择：扬程比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力，流量是系统水容量的5%～10%（建筑面积大选小值，建筑面积小选大值）气压罐的选择：调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin=βVt/(1-αt)Vt----调节容积β----取值1.05αt----取值0.69-0.85（建筑面积大选小值，建筑面积小选大值）直接公式：Vmin=空调冷水膨胀、补水、软化设备选择计算已知条件：建筑面积：90000 m2冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

1. 空调系统水容量V c = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量V p =a*⊿t*V c：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.6 (L/s)(系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。

水泵电功率:11Kw。

4. 气压罐选择计算1）调节容积V t应不小于3min补水泵流量采用定频泵：V t≥5.8 m3/h *3/60 h=0.29 m3=290 L2）系统最大膨胀量：V p=0.88 m3此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440 (kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296 kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。

隔膜式气压罐参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
\
产品简介：
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

隔膜气压罐工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

罐内橡胶隔膜工作变化示意图：
适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
• 罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

• 橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

• 可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

2。

公司LOGO 质量证明书上海**节能环保科技有限公司目录一、隔膜气压罐使用说明二、压力容器产品质量证明书三、中华人民共和国特种设备制造许可证（复印件）四、产品合格证五、产品技术特性六、产品焊接试板力学和弯曲性能检验报告七、压力容器外观及几何尺寸检验报告八、压力试验检验报告九、无损检测示意图隔膜式气压罐使用说明一、产品功能1.消除水锤在管网形成水锤现象时，罐内气体压缩吸收部分能力，避免水锤带来的损失。

2.自动供压自动供水设备在水泵停止运行时可以利用气压罐内压缩空气的压力将罐内贮存的水送入给水管内，以保证水泵的停止时间，避免水泵频繁启停。

3.稳定流量在变频给水设备中，由于压力信号的传递有一个时间过程，气压罐可弥补此段时间供水压力的波动。

4.替代膨胀水箱锅炉及空调系统中，管网压力可能会随着水温的变化而改变，当管网压力升高时，气压罐可吸收热膨胀水量。

二、结构原理囊式隔膜式气压罐的结构由罐体,胶囊、上夹口、下夹膜口、充气口、压力显示口等组成，罐体和胶囊分别形成气室和水室，基本原理是：系统工作时，水泵或系统膨胀将水注入气压罐，此时水室扩大，气室缩小，压力随之身高，当压力升至供水压力上限时水泵停转或膨胀水消化完毕，此时罐内被压缩气体的压力将贮存的水送入管网，气压罐的水室缩小，气室扩大，压力随之下降，当压力降至供水压力下限时，水泵又重新启动。

这样，气压罐就起到了调节、贮水、蓄能的作用。

三、安装（a）、为保证安全起吊时应利用灌顶吊耳（并应确保罐内无水）；（b）、气压罐应按提供的基础预埋地脚螺栓，小型气压罐安装；在楼板上可用相应膨胀螺栓固定（气压罐也可以直接安装在泵组上）；（c）、气压罐的进出水口与官网连接时，建议设闸阀；（d）、气压罐顶应留有一定的空间，并应考虑气压罐放倒检修的场地。

四、使用与维护1.气压罐在使用前应到当地锅炉压力容器安全监察机构登记注册，并发给注册编号后方能投入使用。

2.气压罐在使用前应根据设备要求充气，并应观察4小时以上，看气室压力表压力显示是否下降，若有下降按（四-3）的方法处理。
