电气类专业学业水平练习题库（附参考答案）一、单选题（共41题，每题1分，共41分）1.充电后，电容器的两个极板总是带等量异种( )。
A、电压B、电感C、电流D、电荷正确答案：D2.所谓继电器动合触点是指( )。
A、继电器线圈带电时触点断开B、正常时触点闭合C、继电器线圈不带电时触点断开D、正常时触点断开正确答案：D3.目前大型汽轮发电机组大多采用内冷方式，冷却介质为( )。
A、氢气B、水C、氢气和水D、水和空气正确答案：C4.变压器中，不靠虑漏阻抗压降和饱和的影响，若一次电压不变，铁心不变，而将匝数增加，则励磁电流( )A、减少B、基本不变C、增加D、不变正确答案：B5.安装式电磁系电流表都做成单量程的，最大量程为( )A、１００AB、２００AC、３００AD、４００A正确答案：B6.在电力系统中平衡节点的数目是( )。
A、大量的B、只有一个C、少量或没有D、数量最多正确答案：B7.一台交流绕组的基波电动势频率为60Hz，转子转速1200r/min，其磁极对数为（）A、６B、２C、５D、３正确答案：D8.下列不属于高频工作的方式有( )。
A、故障发信B、长期发信C、短路时发信D、以上都不对正确答案：C9.异步电动机的转子主要由转轴、( )、转子绕组组成。
A、机座B、定子绕组C、定子铁心D、转子铁芯正确答案：D10.发电机不对称运行属于一种( )状态。
A、正常B、故障C、非正常D、不确定正确答案：C11.安装式电磁系电压表都做成单量程的，最大量程为( )A、６００ＶB、５００ＶC、３００ＶD、４００Ｖ正确答案：A12.基本的逻辑运算包括( )A、与逻辑B、或逻辑C、非逻辑D、以上选项都是正确答案：D13.三种圆特性的阻抗继电器中，( )既能测量故障点的远近，又能判别故障方向。
A、方向阻抗继电器B、偏移特性阻抗继电器C、全阻抗继电器D、三种都不能同时实现正确答案：D14.电力系统在运行中受到大的干扰时，同步发电机仍能过渡到稳定状态下运行，则称为( )。
模拟电子技术知识点：乙类双电源互补对称功率放大电路的分析计算电路参数的计算1.输出功率P O2.管耗P T3.直流电源供给的功率P V4.效率η=1.输出功率2O O O O LV P V I R ==2()2om V =/L R 22om L V R =22om om L V P R =212cem LV R =22CC LV R ≈V om =V cem1=V CC -V CES ≈ V CC2I cm12V cem1Q0有效值AB V CESV CC ABQS ∆输入信号越大，输出功率越大！斜率：-1/R L2.管耗P T设输出电压为：v o =V om sin ωt ，则T 1的管耗为T1CE11012C P v i d t πωπ=⎰O CC O 0L 1()2v V v d t R πωπ=-⎰om CC om 0sin 1[(sin )]2L V tV V t d tR πωωωπ=-⎰2CC om om L L4V V V R R π=-12T T P P =++V CC-V CCT 1i C1v ii C2v oi LR LT 2CE1CC Ov V v =-C1O O L/i i v R ==222CC om om L LV V V R R π=-3.直流电源供给的功率P V 当v i =0时，TO P P +=当v i ≠0时，则P V =则P V =P O + P T22om L V R =222CC om om L L V V V R R π+-2CC om LV V R π=当V om ≈ V CC 时，则P Vm =22CC LV R π0；4.效率ηVOP P =η22omL V R 2CC om LV V R π当V om ≈ V CC 时，= ——————CC omV V ⋅=4π=η4π=78.5%互补对称电路工作在乙类、负载电阻为理想值，忽略管子的饱和压降，输入信号足够大时模拟电子技术知识点：乙类双电源互补对称功率放大电路的分析计算。

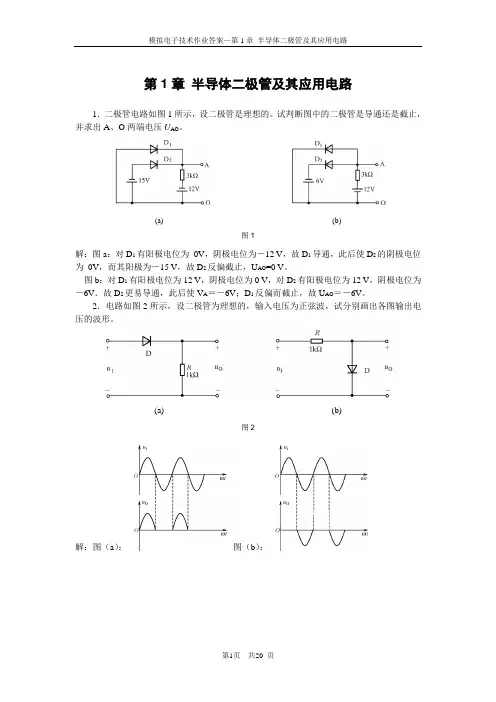

第1章半导体二极管及其应用电路1．二极管电路如图1所示，设二极管是理想的。
试判断图中的二极管是导通还是截止，并求出A、O两端电压U AO。
(a) (b)图1解：图a：对D1有阳极电位为0V，阴极电位为－12 V，故D1导通，此后使D2的阴极电位为0V，而其阳极为－15 V，故D2反偏截止，U AO=0 V。
图b：对D1有阳极电位为12 V，阴极电位为0 V，对D2有阳极电位为12 V，阴极电位为－6V．故D2更易导通，此后使V A＝－6V；D1反偏而截止，故U AO＝－6V。
2．电路如图2所示，设二极管为理想的，输入电压为正弦波，试分别画出各图输出电压的波形。
(a) (b)图2解：图（a）：图（b）：第2章 半导体三极管及其放大电路7．电路如图5(a)所示，晶体管的β＝80，r bb '=100Ω。
（1）分别计算R L ＝∞和R L ＝3k Ω时的Q 点，A us ，R i 和R o 。
（2）由于电路参数不同，在信号源电压为正弦波时，测得输出波形如图4（b ）、（c ）、（d ）所示，试说明电路分别产生了什么失真，如何消除。
（3）若由PNP 型管组成的共射电路中，输出电压波形如图4（b ）、（c ）、（d ）所示，则分别产生了什么失真？(a)(b) (c)(d)图5解（1）在空载和带负载情况下，电路的静态电流、r be 均相等，它们分别为Ω≈++=≈=≈--=k 3.1mV26)1(mA76.1 Aμ 22EQbb'be BQ CQ BEQ bBEQCC BQ I r r I I R U R U V I sββ空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为Ω==-≈⋅+≈Ω≈≈=-≈-=≈-=k 593k 3.1308V 2.6 c o bes bebebe b i becc CQ CC CEQ R R A r R r A r r R R r R A R I V U uusu∥β R L ＝5k Ω时，静态管压降、电压放大倍数分别为LCQ cCEQR V I R U V CCCC =--∵∴V 3.2)(L c CQ Lc L CEQ ≈-+=R R I R R V R U CC∥47115 bes bebe 'L -≈⋅+≈-≈-=uusuA r R r A r R A βΩ==Ω≈≈=k 5k 3.1c o be be b i R R r r R R ∥（2）（a ）饱和失真，增大R b ，减小R c 。

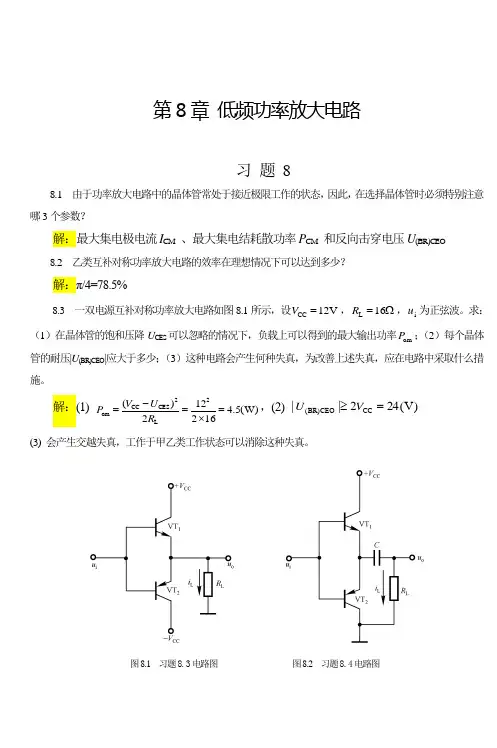

习题1. 选择题。
(1)功率放大电路的转换效率是指。
A．输出功率与晶体管所消耗的功率之比B．输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比(2)乙类功率放大电路的输出电压信号波形存在。
A．饱和失真B．交越失真C．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W，则电路中功放管的集电极最大功耗约为。
A．0.1W B．0.4W C．0.2W(4)在选择功放电路中的晶体管时，应当特别注意的参数有。
A．βB．I CM C．I CBO D．U(BR)CEO E．P CM(5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到。
A．25% B．50% C．78.5%(6)乙类互补功放电路中的交越失真，实质上就是。
A. 线性失真B. 饱和失真C. 截止失真(7) 功放电路的能量转换效率主要与有关。
A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图7.19所示电路中，设BJT的β=100，U BE=0.7V，U CES=0.5V，I CEO=0，电容C对交流可视为短路。
输入信号u i为正弦波。
(1)计算电路可能达到的最大不失真输出功率P om？(2)此时R B应调节到什么数值？(3)此时电路的效率η=？ou 12V+图7.19 题2图解：(1)先求输出信号的最大不失真幅值。
由解题2图可知：ωt sin om OQ O U U u += 由C C om OQ V U U ≤+与C ES om OQ U U U ≥-可知：C ES C C om 2U V U -≤即有2C ESC C om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122C ES C C L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为： ()C ES C C C ES C ES C C OQ 212U V U U V U +=+-= 所以 A 72.0825.0122L CES CC L OQ CC CQ≈⨯-=-=-=R U V R U V Im A 2.7CQ BQ==βII k Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。
习 题1. 选择题。
(1)功率放大电路的转换效率是指 。
A ．输出功率与晶体管所消耗的功率之比 B ．输出功率与电源提供的平均功率之比C ．晶体管所消耗的功率与电源提供的平均功率之比 (2)乙类功率放大电路的输出电压信号波形存在 。
A ．饱和失真 B ．交越失真 C ．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W ，则电路中功放管的集电极最大功耗约为 。
A ．B ．C ．(4)在选择功放电路中的晶体管时，应当特别注意的参数有 。
A ．βB ．I CMC ．I CBOD ．U (BR)CEOE ．P CM (5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到 。
A ．25% B ．50% C ．%(6)乙类互补功放电路中的交越失真，实质上就是 。
A. 线性失真 B. 饱和失真 C. 截止失真 (7) 功放电路的能量转换效率主要与 有关。
A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型 解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图所示电路中，设BJT 的β=100，U BE =，U CES =，I CEO =0，电容C 对交流可视为短路。
输入信号u i 为正弦波。
(1)计算电路可能达到的最大不失真输出功率P om (2)此时R B 应调节到什么数值 (3)此时电路的效率η=ou 12V+图 题2图解：(1)先求输出信号的最大不失真幅值。
由解题2图可知：ωt sin om OQ O U U u += 由CC om OQ V U U ≤+与CES om OQ U U U ≥-可知：CES CC om 2U V U -≤即有2CESCC om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122CES CC L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为：()CES CC CES CES CC OQ 212U V U U V U +=+-=所以 A 72.0825.0122L CES CC L OQ CC CQ ≈⨯-=-=-=R U V R U V ImA 2.7CQ BQ ==βIIk Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

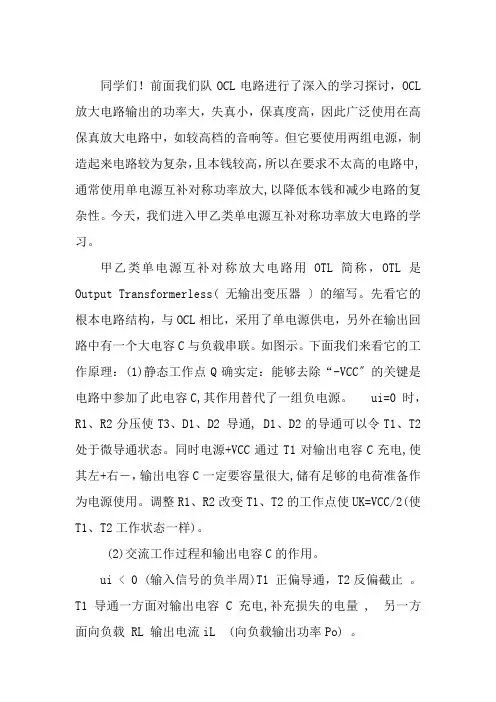

同学们！前面我们队OCL电路进行了深入的学习探讨，OCL 放大电路输出的功率大，失真小，保真度高，因此广泛使用在高保真放大电路中，如较高档的音响等。
但它要使用两组电源，制造起来电路较为复杂，且本钱较高，所以在要求不太高的电路中,通常使用单电源互补对称功率放大,以降低本钱和减少电路的复杂性。
今天，我们进入甲乙类单电源互补对称功率放大电路的学习。
甲乙类单电源互补对称放大电路用OTL简称，OTL 是Output Transformerless( 无输出变压器〕的缩写。
先看它的根本电路结构，与OCL相比，采用了单电源供电，另外在输出回路中有一个大电容C与负载串联。
如图示。
下面我们来看它的工作原理：(1)静态工作点Q确实定：能够去除“-VCC〞的关键是电路中参加了此电容C,其作用替代了一组负电源。
ui=0 时，R1、R2分压使T3、D1、D2 导通, D1、D2的导通可以令T1、T2处于微导通状态。
同时电源+VCC通过T1对输出电容C充电,使其左+右－，输出电容C一定要容量很大,储有足够的电荷准备作为电源使用。
调整R1、R2改变T1、T2的工作点使UK=VCC/2(使T1、T2工作状态一样)。
(2)交流工作过程和输出电容C的作用。
ui < 0 (输入信号的负半周)T1 正偏导通，T2反偏截止。
T1 导通一方面对输出电容C充电,补充损失的电量 , 另一方面向负载 RL 输出电流iL (向负载输出功率Po) 。
ui>0(输入信号的正半周) T2 正偏导通，T1反偏截止。
T2的导通令输出电容 C 有了一个放电通路,C的放电电流反向通过负载 RL , 形成电流iL , 同时向负载输出功率Po。
由分析知:输出负半周时,电容C作为电源使用。
负半周放电损失电量,正半周充电补充电量。
为保证C两端的电压不因充电或放电时变化太大,C的容量一定要足够大。
(3)现在我们来看一下电路中的负反应，即静态Q点的稳定过程：电路中R2与T1、T2中点K处连接起来可以起到稳定工作点的作用。
