互补对称功率放大器

otl互补对称功率放大电路互补对称功率放大电路（OTL）是一种广泛应用于音频放大器和无线电接收机的功率放大器。

它的特点是具有高输出功率、低失真和良好的频率响应。

OTL电路由两个晶体管组成，一个为NPN型，另一个为PNP型，它们交替工作，实现互补输出。

一、OTL电路的基本原理1. 互补输出：当一个晶体管导通时，另一个晶体管截止；当一个晶体管截止时，另一个晶体管导通。

这种互补输出方式可以有效地消除输出波形中的交越失真。

2. 负反馈：为了稳定输出电压和提高线性度，OTL电路采用负反馈技术。

负反馈分为电流反馈和电压反馈两种，其中电压反馈具有更好的性能。

3. 电源利用率：由于两个晶体管交替工作，电源利用率较高，可以达到78.5%。

二、OTL电路的基本结构OTL电路主要由以下几部分组成：1. 输入级：通常采用共射极放大器，用于将输入信号放大到一定的幅度。

2. 输出级：由两个互补的晶体管组成，实现互补输出。

3. 负反馈网络：包括电流源、电阻等元件，用于实现负反馈。

4. 偏置电路：为晶体管提供合适的静态工作点。

三、OTL电路的工作过程1. 当输入信号较小时，NPN型晶体管导通，PNP型晶体管截止，输出电压为正半周；2. 当输入信号较大时，NPN型晶体管截止，PNP型晶体管导通，输出电压为负半周；3. 在输入信号的正半周和负半周之间，两个晶体管交替导通和截止，实现互补输出。

四、OTL电路的优点和缺点优点：1. 高输出功率：由于两个晶体管交替工作，电源利用率较高，可以实现较高的输出功率。

2. 低失真：互补输出方式可以有效地消除输出波形中的交越失真。

3. 良好的频率响应：由于采用了负反馈技术，OTL电路具有较好的频率响应。

缺点：1. 效率较低：由于存在交越失真，OTL电路的效率略低于BTL 电路。

2. 动态范围较小：由于两个晶体管的参数不可能完全相同，导致动态范围受到限制。

总之，OTL互补对称功率放大电路是一种性能优良的功率放大器，广泛应用于各种音频放大器和无线电接收机中。

互补对称功率放大电路实验报告互补对称功率放大电路实验报告在经济飞速发展的今天，报告的使用成为日常生活的常态，我们在写报告的时候要注意语言要准确、简洁。

一听到写报告马上头昏脑涨？以下是小编帮大家整理的互补对称功率放大电路实验报告，欢迎阅读，希望大家能够喜欢。

互补对称功率放大电路实验报告一、实验仪器及材料1、信号发生器2、示波器二、实验电路三、实验内容及结果分析1、VCC=12v，VM=6V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输2、VCC=9V，VM=4.5V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输3、VCC=6V，VM=3V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输出波形最大且不失真。

（以下输入输出值均为有效值）四、实验小结功率放大电路特点：在电源电压确定的情况下，以输出尽可能大的不失真的信号功率和具有尽可能高的转换效率为组成原则，功放管常工作在尽限应用状态。

拓展：射频功率放大器开题报告范文一、研究的目的:低噪声微波放大器（LNA）已广泛应用于微波通信、GPS 接收机、遥感遥控、雷达、电子对抗、射电天文、大地测绘、电视及各种高精度的微波测量系统中，是必不可少的重要电路。

低噪声放大器位于射频接收系统的前端，其主要功能是将来自天线的低电压信号进行小信号放大。

前级放大器的噪声系数对整个微波系统的噪声影响最大，它的增益将决定对后级电路的噪声抑制程度，它的线性度将对整个系统的线性度和共模噪声抑制比产生重要影响。

对低噪声放大器的基本要求是：噪声系数低、足够的功率增益、工作稳定性好、足够的带宽和大的动态范围。

随着工作频率升高，低噪声放大器却因为其强烈的非线性而要依赖非线性模型来预测其电性能，且电路设计的精度取决于非线性模型的准确度。

厂商一般都是给出某个的ｓ参数值，对于那些不是常用的频段获取参数相当的困难。

因此选择合适的仿真软件对器件进行建模仿真变得非常重要。

实验六：互补对称功率放大器04123126 黄澜鹏一、实验目的和要求1、理解OTL 功率放大器的工作原理、性能和特点。

2、掌握OTL 电路的调试及主要性能指标的测试方法。

3、要求课前预习，每人独立完成实验，做好实验记录，写好实验报告。

4、在整个测试过程中，电路不应有自激现象。

二、实验仪器、设备1、三相电综合实验台2、模电一号板3、TFG2030V 数字合成信号发生器一台4、ATTEN 公司的7020 型25MC 数字示波器一台三、实验内容1、OTL 的静态工作点的测量2、OTL 的输入灵敏度测量3、OTL 功率放大器的频率响应测量4、OTL 的最大输出功率测量三、实验原理和要求4．1 电路原理OTL 功率放大电路的原理如图6-1 所示。

图6-1 OTL 功放电路的原理图电路特点：三极管T1 组成推动级(也称前置放大级)，T2，T3 是一对参数对称的NPN 型和PNP 型晶体三极管，组成互补推挽OTL 功放电路。

T2，T3 每个管子都接成射极输出器，因此具有低输出电阻，高负载能力等优点，适合于做功率输出级。

工作原理：T1 管工作于甲类状态，调节RP，一方面调节T1 管的集电极电流Icl，另一方面，使T2 和T3 管得到合适的静态电流而工作于乙类状态，以克服交越失真。

当输入正弦交流信号u1 时，经T1 放大、倒相后同时作用于T2 和T3 晶体管的基极，ui 的负半周使T2 导通(T3 截止)，有电流通过负载RL 同时向电容C。

充电；在ui 的正半周，导通(T2 截止)，已充好电的电容器C。

起着电源的作用，通过负载RL 放电，这样在RL 上就得到完整的正弦波。

Rp 在电路中引入交、直流电压并联负反馈。

一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。

4．2 OTL 电路的主要性能指标1）最大不失真输出功率Pom理想情况下，Pom=Ucc2\(8*Rl);实际的最大不失真输出功率Pom=U02\Rl：Uo 为负载RL 两端的电压有效值。

姓名班级学号实验日期节次教师签字成绩实验名称OTL互补对称功率放大器的研究1.实验目的（1）加深理解互补对称电路的结构及工作特点。

（2）掌握互补对称电路产生交越失真的原因，以及消除交越失真的方法。

（3）掌握互补对称电路的性能参数的调测方法。

2.总体设计方案或技术路线功率放大器的功能是给负载提供足够大的信号功率，并能高效率地实现能量的转换。

它广泛应用于通信系统和各种电子设备中。

功率放大器与电压放大器从能量转换的角度来看，是完全相一致的，它们都是在三极管的控制作用下,按输入信号的变化规律将直流电源的电压、电流和功率转换成相应变化的交流电压、电流和功率传送给负载。

但电压放大器是在不失真的前提下要求电压放大器有足够大的输出电压，主要是对微弱的小信号电压进行放大，要求有较高的电压增益；而功率放大器则是对经过电压放大后的大信号的放大，要求它在允许的失真度条件下为负载提供足够大的功率和尽可能高的效率，放大器件几乎工作在极限值状态。

因此，功率放大器的构成及电路的性能指标与小信号电压放大电路有所不同。

OTL电路通常由两个对称的异型管构成，因此又称为互补对称电路，图为单电源OTL互补对称功率放大电路。

电路中T1是推动级（电压放大，也叫激励级），其中R1、R2是T1的基极偏置电阻，Re为T1发射极电阻，Rc为V1集电极负载电阻，它们共同构成V1的稳定静态工作点；T2、T3组成互补对称功率放大电路的输出级，且T2、T3工作在乙类状态；C2为输出耦合电容。

功率放大器采用射极输出器，提高了输入电阻和带负载的能力。

本次试验是针对下图电路的静态工作点的的测试，以及最大输出功率和效率的测定。

3.实验电路图4. 仪器设备名称、型号数字万用表 交流毫伏表 示波器函数信号发生器 直流稳压电源电阻（1K Ω两个 100Ω两个 2K Ω一个510Ω一个） 电位器（10K Ω 一个）电解电容器（10μF 一个100μF 两个 1000μF 一个） 整流二极管1N4007 两个晶体管 （9012一个 9013两个） 导线若干5. 理论分析或仿真分析结果1）OTL 功率放大电路采用单电源供电CC V =12v 。

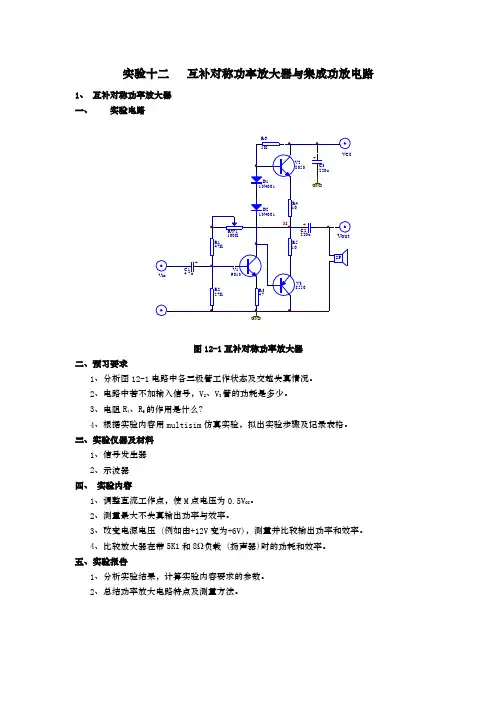

实验十二互补对称功率放大器与集成功放电路1、互补对称功率放大器一、实验电路图12-1互补对称功率放大器二、预习要求1、分析图12-1电路中各三极管工作状态及交越失真情况。

2、电路中若不加输入信号，V2、V3管的功耗是多少。

3、电阻R4、R5的作用是什么?4、根据实验内容用multisim仿真实验，拟出实验步骤及记录表格。

三、实验仪器及材料1、信号发生器2、示波器四、实验内容1、调整直流工作点，使M点电压为0.5V CC。

2、测量最大不失真输出功率与效率。

3、改变电源电压 (例如由+12V变为+6V)，测量并比较输出功率和效率。

4、比较放大器在带5K1和8Ω负载 (扬声器)时的功耗和效率。

五、实验报告1、分析实验结果，计算实验内容要求的参数。

2、总结功率放大电路特点及测量方法。

2、集成功放电路一、实验目的1、熟悉集成功率放大器的特点。

2、查找集成功率放大器LM386的主要性能指标及测量方法。

二、实验仪器及材料1、示波器2、信号发生器3、万用表三、预习要求1、复习集成功率放大器工作原理。

2、图12-1电路中，若V CC=l2V，RL=8Ω估算该电路的P Om、PV值。

3、阅读实验内容，准备记录表格。

4、用multisim仿真电路，测量电路的P Om、PV值。

四、实验内容1、按图12-2电路在实验板上插装电路。

不加信号时测静态工作电流。

图12-22、在输入端接lkHZ信号，用示波器观察输出波形；逐渐增加输入电压幅度，直至出现失真为止，记录此时输入电压，输出电压幅值，并记录波形。

改变22K电位器的值，重复上述操作。

3、断开1、8之间的电路（即去掉10u电容和电位器的串联电路），重复上述实验。

4、1、8之间只接入C2，重复上述实验。

5、改变电源电压(选5V，9V两档)重复上述实验。

五、实验报告1、根据实验测量值、计算各种情况下P oM、P v及η。

2、作出电源电压与输出电压、输出功率的关系曲线。

ocl互补对称功率放大电路中点电位与vcc的关系In an ocl complementary symmetrical power amplifier circuit, the relationship between the common midpoint voltage and VCC can be understood by looking at the biasing scheme and operation of the circuit.在一种OC（Output Capacitors-less，即无输出电容）互补对称功率放大电路中，通过观察电路的偏置方案和工作原理，可以了解到共有中点电位与VCC之间的关系。

The output stage of an OCL power amplifier typicallyconsists of a push-pull configuration using NPN and PNP transistors. The common midpoint voltage, often referred to as Vbias, is important for biasing these transistorsproperly so that they operate within their linear region.OCL功率放大器的输出级通常采用NPN和PNP晶体管的推挽配置。

共有中点电位通常被称为Vbias，在合适地偏置这些晶体管以使其在线性区工作方面起着重要作用。

The value of Vbias is set by a biasing network that provides a DC voltage level to establish the operating point of the output transistors. This network typically includes resistors and capacitors connected to VCC.Vbias的值由一个提供直流电压水平以确定输出晶体管工作点的偏置网络来设定。
