上海市2018届中考二模汇编——电学实验 (测功率)

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏“50Ω2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω 1A”和“50Ω 2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

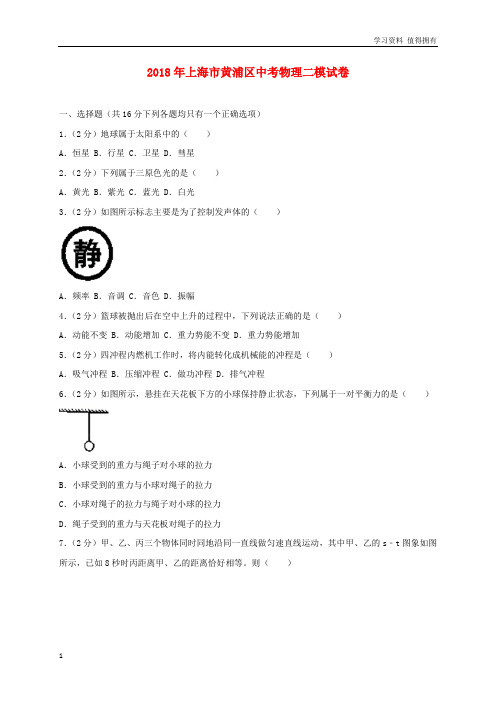

2018年上海市黄浦区中考物理二模试卷一、选择题（共16分下列各题均只有一个正确选项）1．（2分）地球属于太阳系中的（）A．恒星 B．行星 C．卫星 D．彗星2．（2分）下列属于三原色光的是（）A．黄光 B．紫光 C．蓝光 D．白光3．（2分）如图所示标志主要是为了控制发声体的（）A．频率 B．音调 C．音色 D．振幅4．（2分）篮球被抛出后在空中上升的过程中，下列说法正确的是（）A．动能不变 B．动能增加 C．重力势能不变 D．重力势能增加5．（2分）四冲程内燃机工作时，将内能转化成机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程6．（2分）如图所示，悬挂在天花板下方的小球保持静止状态，下列属于一对平衡力的是（）A．小球受到的重力与绳子对小球的拉力B．小球受到的重力与小球对绳子的拉力C．小球对绳子的拉力与绳子对小球的拉力D．绳子受到的重力与天花板对绳子的拉力7．（2分）甲、乙、丙三个物体同时同地沿同一直线做匀速直线运动，其中甲、乙的s﹣t图象如图所示，已如8秒时丙距离甲、乙的距离恰好相等。

则（）A．丙可能与甲的运动方向相反B．丙的s﹣t图一定在甲的图线上方C．丙一定与乙的运动方向相同D．丙的s﹣t图线可能在乙的图线下方8．（2分）如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将图（a）中的R1与（b）中的R3互换A．0个B．1个C．2个D．3个二、填空题（共23分）9．（3分）一节新干电池的电压是伏。

额定功率为0.5千瓦的用电器正常工作2小时，耗电度；电能与其他形式能的转化必然遵循定律。

10．（3分）地球间步卫星绕地运动是由于力可以改变物体的，此过程中以地球为参照物，卫星是的（选填“运动”或“静止”），它的惯性将（选填“变大”、“不变”或“变小”）。

情景实验题杨浦：19.某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料：“金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大。

半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。

但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小。

还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小。

”请你根据上述信息回答下列问题：①一般情况下，随着温度的升高，的_电_阻_增_大_。

___②根据上述信息可以判断，适宜制作定值电阻的材料是（选填“”、“”或“”）。

铁、铜硅、锗锰铜合金、镍络合金③当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体。

你认为绝缘体成为等离子体后是否容易导电？你猜测的依据是：。

答案：1虹①金属等体③容易导电,因为导体中有自由电子■存在所以能导电（启用即理分）奉贤：某小组同学根据图（）所示情景（小朋友玩“打水仗”游戏）结合生活中的经验做出猜想：封闭在容器中的液体可以传递（）。

为了验证猜想，他们选用压力传感器、大小不等的针筒等器材，组成如图（）所示的装置。

将针筒、固定在水平桌面上，用橡皮管将两针筒连通，推动活塞，通过压力传感器可以测出施加在活塞、和上的压力和。

已知V,记录实验数据。

①如果w表明：封闭在容器B、中的液体不能传递.（20②如果对与和与的BB、、比值大小进行比较是为了确定封闭在容器中的液体是否可以传递了（）。

在得到肯定的实验结论的情况下，该小组图8（b）同学认为利用类似的装置可以使即获得百倍大的压力，你认为他们的观点是否正BA确？（）_答案：Ifi.C21）压力或压强（22）压力<23）压强（24）正确宝山、嘉定：15为.了研究薄膜形变与该薄膜表面气压的关系，小陈同学先用一根细绳将一块材质均匀的橡胶薄膜紧紧地扎在两端开口的玻璃管的一端，如图（）所示，然后用打气机在另一端向管内打气增压（或用抽气机在另一端从管内抽气减压），发现橡皮薄膜的形变情况如图（）、（）所示。

2018各区二模电学计算题1.（宝山区）在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

2.（奉贤区）如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：①流过电阻R1的电流I1。

②滑动变阻器连入电路的阻值R2。

③在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

3.（虹口区）在图11所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

①求电阻R1两端的电压U1。

②求通电5秒，电流通过R1做的功W1。

③小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

4.（黄浦区）如图所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安，①求R1两端的电压U1②求10秒电流通过电阻R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R25.（金山区）在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R 2上标有“20 2A ”字样。

闭合电键S 后，电流表的示数为0.5安。

（1） 求电阻R 1的阻值。

（2） 10秒电流通过电阻R 1所做的功W 1。

（3） 若用定值电阻R 0替换R 1，并将R 0和R 2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R 0的阻值。

2018各区二模电学计算题1.（宝山区）在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

2.（奉贤区）如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：①流过电阻R1的电流I1。

②滑动变阻器连入电路的阻值R2。

③在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

3.（虹口区）在图11所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

①求电阻R1两端的电压U1。

②求通电5秒，电流通过R1做的功W1。

③小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

4.（黄浦区）如图所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安，①求R1两端的电压U1②求10秒电流通过电阻R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R25.（金山区）在图10（a）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“202A”字样。

闭合电键S后，电流表的示数为0.5安。

（1）求电阻R1的阻值。

（2）10秒电流通过电阻R1所做的功W1。

（3）若用定值电阻R0替换R1，并将R0和R2按图10（b）所示接入相同电源的电路，移动滑片P，在电路安全的情况下，使图（a）中电路的最大电功率是图（b）中电路最小电功率的5倍，求R0的阻值。

情景实验题杨浦：19. 某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料：“金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大。

半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。

但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小。

还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小。

”请你根据上述信息回答下列问题：①一般情况下，随着温度的升高，________________的电阻增大。

②根据上述信息可以判断，适宜制作定值电阻的材料是_________（选填“A”、“B”或“C”）。

A. 铁、铜B. 硅、锗C. 锰铜合金、镍络合金③当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体。

你认为绝缘体成为等离子体后是否容易导电？你猜测的依据是：________________________________________________________________。

答案：奉贤：16. 某小组同学根据图8（a）所示情景（小朋友玩“打水仗”游戏）结合生活中的经验做出猜想：封闭在容器中的液体可以传递____ （21）______。

为了验证猜想，他们选用压力传感器、大小不等的针筒等器材，组成如图8（b）所示的装置。

将针筒A、B固定在水平桌面上，用橡皮管将两针筒连通，推动活塞，通过压力传感器可以测出施加在活塞S A和S B上的压力F A和F B。

已知S A＜S B，记录实验数据。

F A表明：封闭在容器①如果F中的液体不能传递（22）__。

②如果对F B与S B和F A与S A 的比值大小进行比较是为了确定封闭在容器中的液体是否可以传递_____（23）___。

在得到肯定的实验结论的情况下，该小组同学认为利用类似的装置可以使F B =100F A即获得百倍大的压力，你认为他们的观点是否正确？_____（24）_______。

情景实验题杨浦：19. 某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料：“金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大。

半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。

但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小。

还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小。

”请你根据上述信息回答下列问题：①一般情况下，随着温度的升高，________________的电阻增大。

②根据上述信息可以判断，适宜制作定值电阻的材料是_________（选填“A”、“B”或“C”）。

A. 铁、铜B. 硅、锗C. 锰铜合金、镍络合金③当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体。

你认为绝缘体成为等离子体后是否容易导电？你猜测的依据是：________________________________________________________________。

答案：奉贤：16. 某小组同学根据图8（a）所示情景（小朋友玩“打水仗”游戏）结合生活中的经验做出猜想：封闭在容器中的液体可以传递____ （21）______。

为了验证猜想，他们选用压力传感器、大小不等的针筒等器材，组成如图8（b）所示的装置。

将针筒A、B固定在水平桌面上，用橡皮管将两针筒连通，推动活塞，通过压力传感器可以测出施加在活塞S A和S B上的压力F A和F B。

已知S A＜S B，记录实验数据。

F A表明：封闭在容器①如果F中的液体不能传递（22）__。

②如果对F B与S B和F A与S A 的比值大小进行比较是为了确定封闭在容器中的液体是否可以传递_____（23）___。

在得到肯定的实验结论的情况下，该小组同学认为利用类似的装置可以使F B=100F A即获得百倍大的压力，你认为他们的观点是否正确？_____（24）_______。

电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：① 流过电阻R1的电流I1。

② 滑动变阻器连入电路的阻值R2。

③ 在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安。

①求R1两端的电压U1。

②求10秒内电流通过R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。

金山21．在图10（a）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“20Ω 2A”字样。

闭合电键S后，电流表的示数为0.5安。

（1）求电阻R1的阻值。

（2） 10秒内电流通过电阻R1所做的功W1。

（3）若用定值电阻R0替换R1，并将R0和R2按图10（b）所示接入相同电源的电路，移动滑片P，在电路安全的情况下，使图（a）中电路的最大电功率是图（b）中电路最小电功率的5倍，求R0的阻值。

闵行22．在如图14（a）所示的电路中，电源电压保持不变，电阻R1的阻值为6欧，滑动变阻器R2上标有字样，两电流表的表盘均为如图14（b）所示。

专题16 测量电功率 测量电阻实验题一、计算题1．（2022·上海·中考真题）在如图所示的电路中，电阻 R 1的阻值为 10Ω，电流表的示数为1.2A 。

（1）求电源电压 U ；（2）若在电路中接入一个电阻 R 2，使得接入前后电流表的示数变化了 0.4 A ，求电阻 R 2 的阻值。

【答案】（1）12V ；（2）5Ω或30Ω【解析】解：（1）电源电压11=1.2A 10=12V U I R =⨯Ω（2）若串联一个电阻，总电阻变大，则电流变小，则此时电路中的电流为2=1.2A-0.4A=0.8A I I I =-∆1则此时的总电阻为212V ==150.8AU R I =总Ω电阻 R 2 的阻值 1-=15-10=5R R R =2总ΩΩΩ若并联一个电阻，则电流表测量干路电流，则通过R 2的电流为0.4A ，则电阻R 2的阻值为212V ==300.4AU R I '=∆Ω答：（1）电源电压为12V ； （2）电阻 R 2 的阻值为5Ω或者30Ω。

2．（2021·上海·中考真题）在图所示电路中，电源电压为 6V 且保持不变，滑动变阻器 R 2允许通过最大电流为 3A 。

电流表 A 、A 1的表盘均如图所示。

变阻器滑片 P 位于最大阻值处，闭合开关 S ，电流表 A 1示数为 0.3A 。

两电流表指针偏离零刻度线角度相同。

（1）求电阻 R 1的阻值；（2）求此时经过变阻器 R 2的电流I 2；（3）移动变阻器滑片 P ，在电路安全工作的前提下，求变阻器 R 2消耗的最小电功率与最大电功率之比P2min∶P2max。

【答案】（1）20Ω；（2）1.2A；（3）4∶9（2）干路电流表和A1偏角相同，且干路电流大于支路电流，故干路电流为1.5A；通过R2的电流I2=I-I1=1.5A-0.3A=1.2A（3）滑动变阻器的最小电流为 1.2A；最大电流为I最大=3A-0.3A=2.7A最小功率和最大功率的比值为P最小∶P最大=UI最小∶UI最大= I最小∶I最大=1.2A∶2.7A=4∶9答：（1）电阻R1的阻值是20Ω；（2）求此时经过变阻器R2的电流是1.2A；（3）变阻器R2消耗的最小电功率与最大电功率之比是4∶9。
