初中物理电学实验专题练习(学生版)汇编

2024年中考物理专题训练——电学实验1．在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：A．小灯泡（额定电压2.5V，电阻大约10Ω）B．电流表A1（量程0~0.6A）C．电流表A2量程0~3A）D．电压表（量程0~3V，0~15V）E．滑动变阻器“10Ω 1A”F．滑动变阻器“50Ω 2A”G．电源（电压恒为6V不变）H．开关、导线若干（1）本实验中应选择电流表；滑动变阻器（均填仪器前字母）；（2）测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整；（3）某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是；（4）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为A，小灯泡的额定功率为W。

2．小华做“测定小灯泡的电功率”实验，所用器材齐全且完好。

其中电源电压有4、6、8、10和12伏五挡可选，待测小灯标有“6V”字样。

他按如图串联电路，然后将电压表接入电路，将滑动变阻器的滑片P 置于一端。

闭合开关S，将电压表和电流表示数记录在如表的序号1中，然后将滑片P先后移到变阻器中间某处和另一端，并将相应的电压表和电流表示数分别记录在如表序号2、3中。

（1）实验中小华将电压表接在（选填“小灯”或“滑动变阻器”）两端，所用滑动变阻器的最大阻值R最大=欧。

（2）判断实验过程中小灯能否正常发光，并写出依据。

（3）经过思考，小华断开开关S，调整电源电压，将滑动变阻器接入电路的电阻调到最大。

继续实验，闭合开关S，电压表示数为6.0伏。

请根据相关信息，求小灯的额定电流I额=（本小题需写出计算过程）。

（4）小灯的额定功率P额=瓦。

3．在“伏安法测电阻”的实验中：（1）将图甲的实物电路用笔画线连接完整；（2）闭合开关前，滑动变阻器的滑片Р应置于最端（选填“左”或“右”）；（3）移动滑片P，当电压表的示数为1.3V时，电流表的示数如图乙，其示数为A，待测电阻R x=Ω。

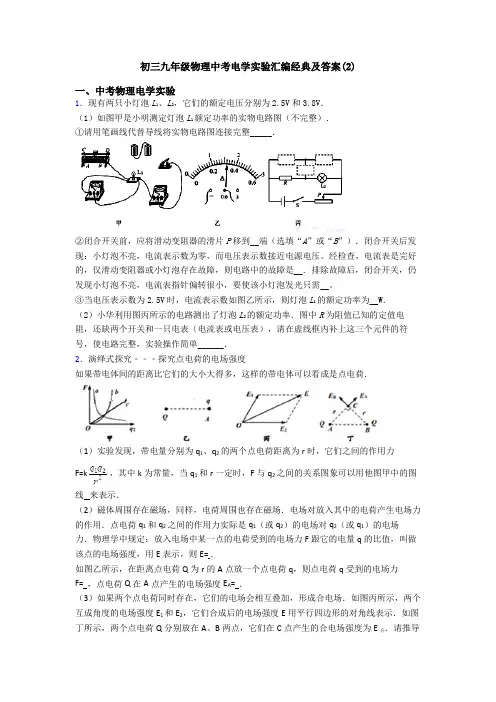

初三九年级物理中考电学实验汇编经典及答案(2)一、中考物理电学实验1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．3．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

初中物理模拟考试电学实验汇总测试一．实验探究题（共10小题）1．小虎用图甲所示电路测额定电压为8V的小灯泡的电阻：（1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。

（2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向端移动。

（填字母“A”或“B“）。

（3）上述实验结束后，小虎添加了一个电流表和阻值为R0的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤：①闭合开关，移动滑片P，使电流表A2的示数为，读出此时电流表A1的示数为I；②小灯泡的额定功率表达式为：P＝（用已知量和测量量表示）。

2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。

（1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。

（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。

此时应移动滑片P，使电压表的示数为V。

（3）利用现有器材，其他条件不改变，小虎最多能做次实验，如果题干中6个电阻都能为实验所用，应控制定值电阻两端电压至少是V。

（4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是。

3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。

（1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是；（2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是；（3）实验中，当电压表示数为2.5V时，电流表的示数如图乙所示，则此时小灯泡的电功率为W。

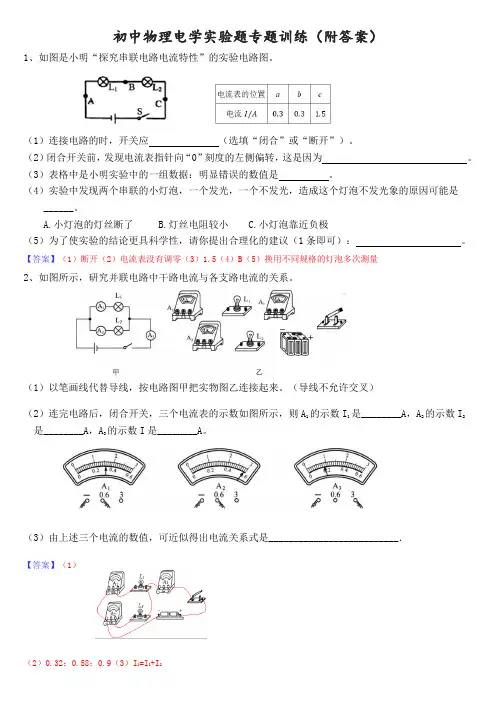

初中物理电学实验题专题训练（附答案）1、如图是小明“探究串联电路电流特性”的实验电路图。

（1）连接电路的时，开关应（选填“闭合”或“断开”）。

（2）闭合开关前，发现电流表指针向“0”刻度的左侧偏转，这是因为。

（3）表格中是小明实验中的一组数据：明显错误的数值是。

（4）实验中发现两个串联的小灯泡，一个发光，一个不发光，造成这个灯泡不发光象的原因可能是______。

A.小灯泡的灯丝断了B.灯丝电阻较小C.小灯泡靠近负极（5）为了使实验的结论更具科学性，请你提出合理化的建议（1条即可）：。

【答案】（1）断开（2）电流表没有调零（3）1.5（4）B（5）换用不同规格的灯泡多次测量2、如图所示，研究并联电路中干路电流与各支路电流的关系。

（1）以笔画线代替导线，按电路图甲把实物图乙连接起来。

（导线不允许交叉）（2）连完电路后，闭合开关，三个电流表的示数如图所示，则A1的示数I1是________A，A2的示数I2是________A，A3的示数I是________A。

（3）由上述三个电流的数值，可近似得出电流关系式是__________________________．【答案】（1）（2）0.32；0.58；0.9（3）I1=I1+I23、为了“探究并联电路中电流的关系”，小明设计了如图甲所示的实验电路图进行实验。

（1）连接电路的过程中开关应该（选填“断开”或“闭合”）。

将电流表连接在C处，闭合开关后，发现其指针位置如图乙所示，则通过干路的电流为 A；（2）若要测通过灯泡L1的电流，应该将电流表接在甲图中的（选填“A”、“B”或“C”）处。

实验过程中，小明误将电流表与L1并联，可能会出现的现象是（多选）；A.L2熄灭，L1更亮 B.L1、L2都不发光 C.电流表可能损坏 D.电流表指针不偏转（3）如表所示，小明经过正确实验操作，反复实验得到了A、B、C三处的电流值。

根据三次实验数据分析得出结论：在并联电路中，干路电流等于各支路电流之和。

14、小欣利用实验探究“电流跟电阻的关系”。

已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是。

A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路（3）排除故障后进行实验。

实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。

由图象可以得出结论：电压一定时，；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“A”或“B”）移动，记录此时各表的示数。

【答案】（1）（2）B；(3)电流与电阻成反比；(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。

（1）请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。

（2）连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）。

（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。

（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。

（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。

再更换20Ω定值电阻继续实验，实验数据记录在表格中。

由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。

九年级物理电路实验专项练习1.小红在探究“导体的电阻跟哪些因素有关”的实验中。

猜想：①电阻可能与导体的材料有关②电阻可能与导体的温度有关③电阻可能与导体的长度有关④电阻可能与导体的横截面积有关右上表是她在实验中所用导体的相关记录：（1）要探究猜想①，应该选用导体A和（选填导体编号）进行对比实验。

（2）要探究猜想③，应该选用导体C和（选填导体编号）进行对比实验。

（3）要探究猜想④，应该选用导体A和（选填导体编号）进行对比实验。

（4）以上实验用到了的实验方法。

2.物理学习小组进行“伏安法测电阻”的实验：(1)请你用笔画线代替导线，将图实物电路连接完整，使滑动变阻器滑片P移动到A端时，变阻器连入电路阻值最大_______（要求导线不交叉）。

(2)开关闭合前，发现电流表的指针在零刻度线左端，如图甲所示。

小红同学认为电流表正负接线柱接反了，小华同学认为电流表没调零，你认为_______（填“小红”或“小华”）同学说法正确。

(3)全部检查电路无误后，闭合开关，移动滑动变阻器滑片P使电压表示数为2.5V时，电流表示数如图乙所示，则被测电阻本次测量值为_______Ω。

(4)本小组完成实验后，利用本实验的器材还可探究的实验有_______（填选项字母）。

A．探究电流产生热量与电阻的关系B．探究电流磁场强弱与电流大小的关系C．探究电流与电压的关系D．探究电流与电阻关系3.在测量电阻约为10Ω的定值电阻Rx的实验中，小明和小亮用如图17-2所示器材进行实验。

(1)用笔画线代替导线在甲图中完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。

(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数．小亮认为在实验操作中有两处错误，其中一处是滑动变阻器的滑片没有滑到电阻最大的位置，还有一处是。

(3)改正错误后，小明改变Rx两端的电压和电流，两次测得的电阻值分别为R1=10.1Ω，R2=10.2Ω，第三次测量时，电流表的示数为0.26A，电压表的示数如图乙所示为________V。

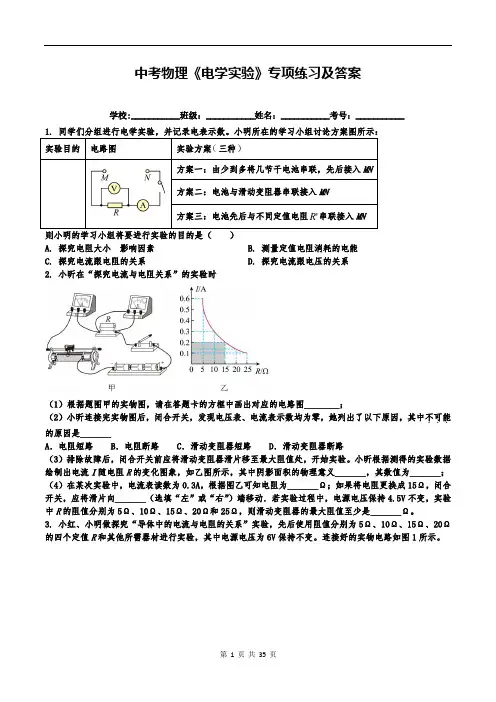

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

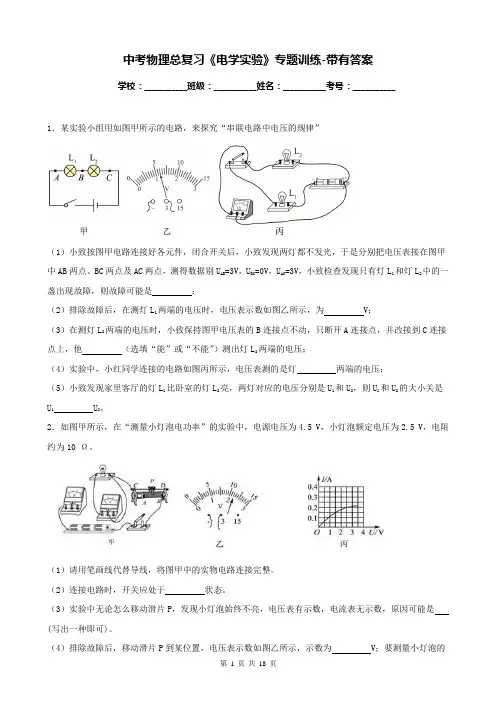

中考物理总复习《电学实验》专题训练-带有答案学校：___________班级：___________姓名：___________考号：___________1．某实验小组用如图甲所示的电路，来探究“串联电路中电压的规律”（1）小致按图甲电路连接好各元件，闭合开关后，小致发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据别U AB=3V，U BC=0V，U AC=3V，小致检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是；（2）排除故障后，在测灯L1两端的电压时，电压表示数如图乙所示，为V；（3）在测灯L2两端的电压时，小致保持图甲电压表的B连接点不动，只断开A连接点，并改接到C连接点上，他（选填“能”或“不能”）测出灯L2两端的电压；（4）实验中，小红同学连接的电路如图丙所示，电压表测的是灯两端的电压；（5）小致发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压分别是U1和U2，则U1和U2的大小关是U1U2。

2．如图甲所示，在“测量小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2.5 V，电阻约为10 Ω。

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。

（2）连接电路时，开关应处于状态。

（3）实验中无论怎么移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是(写出一种即可)。

（4）排除故障后，移动滑片P到某位置，电压表示数如图乙所示，示数为V；要测量小灯泡的额定功率，应将滑片P向(选填“A”或“B”)端移动，使电压表示数为2.5V。

（5）移动滑片P，记录多组对应的电压表和电流表的示数，绘制成I­U图象。

根据图丙所给的信息，计算出小灯泡的额定功率是W。

（6）小明又找来了5个阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。

实验中，小明控制电阻两端的电压为2.5V不变，为了完成实验，他选用的滑动变阻器的阻值至少为Ω。

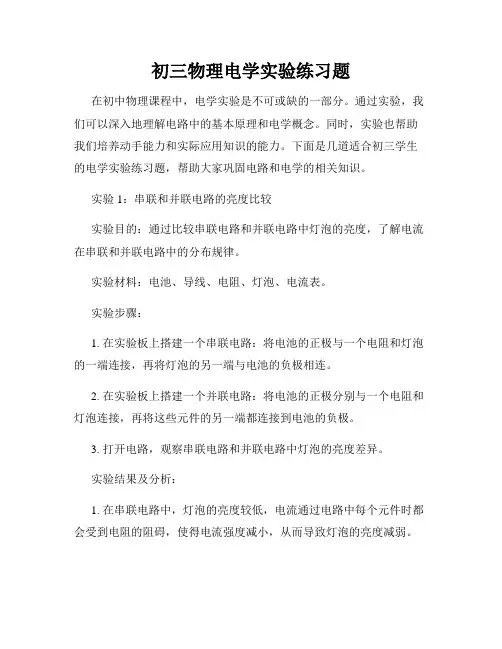

初三物理电学实验练习题在初中物理课程中，电学实验是不可或缺的一部分。

通过实验，我们可以深入地理解电路中的基本原理和电学概念。

同时，实验也帮助我们培养动手能力和实际应用知识的能力。

下面是几道适合初三学生的电学实验练习题，帮助大家巩固电路和电学的相关知识。

实验1：串联和并联电路的亮度比较实验目的：通过比较串联电路和并联电路中灯泡的亮度，了解电流在串联和并联电路中的分布规律。

实验材料：电池、导线、电阻、灯泡、电流表。

实验步骤：1. 在实验板上搭建一个串联电路：将电池的正极与一个电阻和灯泡的一端连接，再将灯泡的另一端与电池的负极相连。

2. 在实验板上搭建一个并联电路：将电池的正极分别与一个电阻和灯泡连接，再将这些元件的另一端都连接到电池的负极。

3. 打开电路，观察串联电路和并联电路中灯泡的亮度差异。

实验结果及分析：1. 在串联电路中，灯泡的亮度较低，电流通过电路中每个元件时都会受到电阻的阻碍，使得电流强度减小，从而导致灯泡的亮度减弱。

2. 在并联电路中，灯泡的亮度较高，电流可以分流通过每个元件，电流强度相对较大，因此灯泡的亮度较强。

结论：串联电路中电流强度相等，而并联电路中电流强度不同。

因此，串联电路中的灯泡亮度较低，而并联电路中的灯泡亮度较高。

实验2：电阻与电流关系的验证实验目的：验证电阻和电流之间的关系，了解欧姆定律。

实验材料：电池、导线、电阻、电流表、电压表。

实验步骤：1. 将电池的正极和负极分别与导线连接，一根导线连接到电流表，另一根导线连接到电压表上。

2. 使用导线将电流表与电阻相连。

3. 打开电路，记录电阻上的电流和电阻两端的电压。

4. 分别更换不同大小的电阻，重复步骤3，记录相应的电流和电压。

实验结果及分析：1. 记录不同大小电阻上的电流和电阻两端的电压，绘制电流-电压图线。

2. 在图线上可以观察到电流和电阻之间成正比的关系，符合欧姆定律。

结论：在恒定电压下，电流与电阻成正比，即符合欧姆定律。

1．（宝应县月考）在“连接串联电路”实验中，实验电路如图所示。

（1）开关闭合并且两灯都发光时，取下其中L1，可观察到现象是L2熄灭。

（2）断开开关后可观察到现象是L1L2都不发光。

（3）以上两个现象说明了串联电路用电器间相互影响，开关控制整个电路的工作这两个特点。

（4）连接好电路后闭合开关S，小红发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，L1、L2仍然都不亮，拆掉L1后换上新的灯泡后两个灯都亮，则故障可能是L1灯丝断了。

（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）。

（5）排除故障后，小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮他们在实验操作中不当之处是：连接电路时开关未断开。

（6）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断你应该支持的小红观点，理由是若L1灯丝断了L2也不发光。

【解答】解：（1）由图知，取下其中L1，整个电路断路，L2熄灭；（2）图中两灯串联，所以断开开关后，整个电路断路，两个小灯泡都熄灭；（3）以上两个现象说明了串联电路只有一条路径，用电器间相互影响，开关控制整个电路的工作这两个特点；（4）若L2灯丝断了或L2与灯座接触不良，即使拆掉L1后换上新的灯泡后电路仍断路，两灯都不亮；若L1短路，那么L2可亮；若拆掉L1后换上新的灯泡后两个灯都亮，说明故障可能是L1灯丝断了；（5）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开；（6）串联电路中用电器之间相互影响，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对。

2．（兴隆县期中）在探究并联电路电流规律的实验中，图甲是实验的电路图。

（1）在连接电路时，开关应断开。

若要测量干路电流，则电流表应接在甲图中的C 点。

（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是电流表的正负接线柱接反了。
