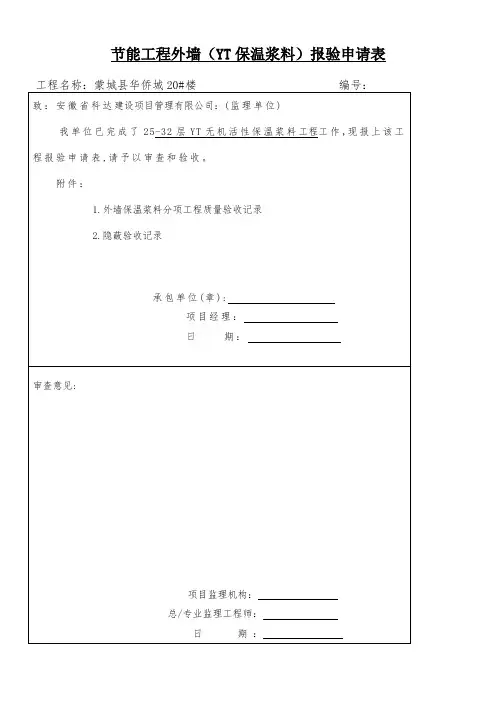

节能工程外墙（YT保温浆料）报验申请表工程名称：蒙城县华侨城20#楼编号：致：安徽省科达建设项目管理有限公司：(监理单位)我单位已完成了25-32层YT无机活性保温浆料工程工作，现报上该工程报验申请表,请予以审查和验收。

附件：1.外墙保温浆料分项工程质量验收记录2.隐蔽验收记录承包单位(章):项目经理：日期：审查意见:项目监理机构：总/专业监理工程师：日期：节能工程外墙保温检验批质量验收记录单位（子单位）工程名称蒙城华侨城19#楼分部（子分部）工程名称节能工程分项工程名称外墙保温施工单位浙江元力建设有限公司项目负责人李飞良分包单位/ 检验批部位25-32层施工执行标准名称及编号：建筑节能工程施工质量规范（GB50411-2007）验收依据节能工程专项方案主控项目本规程的质量验收规定施工单位检查评定记录监理（建设）单位验收记录外墙保温材料进场5.3.3条检测报告、出厂合格证等资料齐全复试5.3.4条5.3.5条已做复试，复试合格厚度5.3.6条偏差应不大于±2m m符合要求抽查10个点，偏差最小-2.0mm,最大1mm粘锚5.3.7条（居住）5.3.11条（公共）有粘结强度实验报告结点材料 5.4.2条/加强层 5.4.3条/一般项目外墙保温表面平整5.3.9条（居住）5.3.13条（公共）允许偏差不大于3m m2 1 2 1 2 2 1 2 1 1立面垂直度1 2 1 1 2 1 1 1 1 2阴阳角垂直度2 2 1 1 2 1 2 2 2 1阴阳角方正2 1 2 1 1 1 2 2 1 2分格线直线度2 1 2 1 2 1 1 2 1 1板块间高差不大于1..0m m / / / / / / / / / / 板快间缝宽不大于0.5m m / / / / / / / / / /细部5.4.4条（居住）5.4.4条-5.4.7条（公共）√√√√√√√√√√施工单位检查评定结果主控项目全部合格，一般项目满足规范规定要求，检查评定结果合格。

外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。

挤塑型XPS聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS聚苯板外保温。

一、EPS聚苯板外保温施工EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。

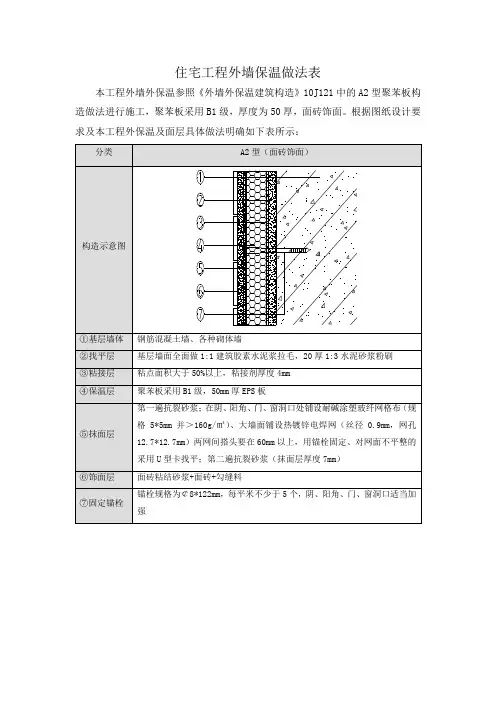

EPS聚苯板外墙外保温构造：膨胀型聚苯乙烯板EPS：常用规格900～1200×600,厚度20～60mm,密度18～20kg/ m31 施工流程基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子和→面层涂料或面砖施工。

2 墙体基面处理及测量放线墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差≯5mm。

在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。

墙面平整度检查：阳角吊线：3 EPS板的固定方法⑴粘贴法粘贴法有点框法、条粘法和满粘法，通常采用点框法。

用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于40%。

板应自下而上沿水平方向横向铺贴，错缝1/2板长。

粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。

点框法粘结剂涂抹示意：点框法涂抹粘结剂：EPS聚苯板的排列及错缝：⑵EPS板粘贴与锚栓结合法该法是在粘贴法的基础上设置若干锚栓固定EPS 保温板。

锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。

锚栓用量每平方米10层以下约6个，10～18层8个，19～24层10个，24层以上12个。

单个锚栓抗拉承载力极限值≥1. 5kN。

.

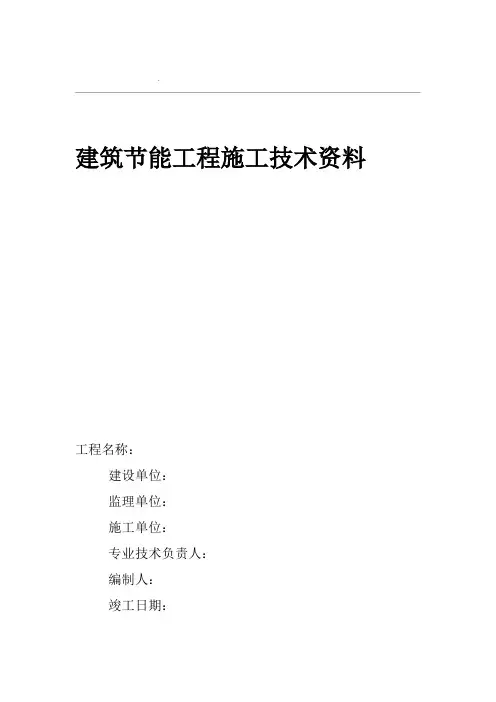

建筑节能工程施工技术资料
工程名称：
建设单位：
监理单位：
施工单位：
专业技术负责人：
编制人：
竣工日期：
页脚.
.
材料见证取样检测汇总表
鲁
山东省建设工程质量监督总站监制
页脚.
.
建筑节能分部工程施工技术资料核查表
山东省建设工程质量监督总站监制
页脚.
.
建筑节能分部工程施工技术资料核查表（续表）
页脚.
.
建筑节能工程概况表
鲁
山东省建设工程质量监督总站监制
页脚.
.
建筑节能工程现场检测实验报告汇总表
相应检测报告。

山东省建设工程质量监督总站监制
页脚.
.
隐蔽工程图像资料粘贴表
山东省建设工程质量监督总站监制
页脚.
.
隐蔽工程验收记录
鲁
山东省建设工程质量监督总站监制
页脚.。

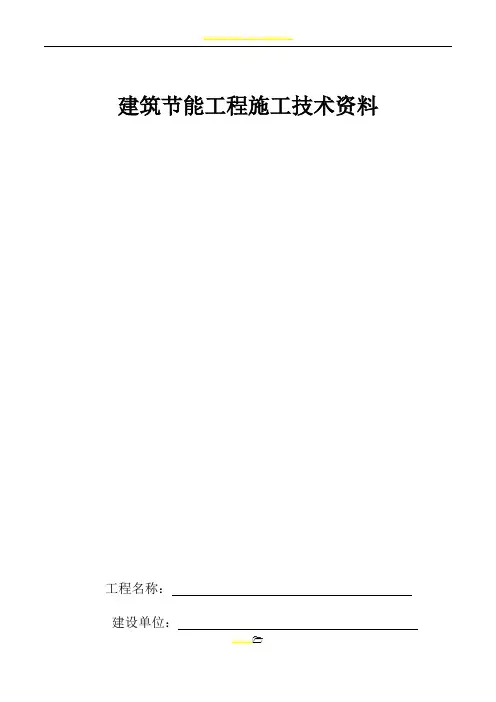

建筑节能工程施工技术资料
工程名称： 建设单位：
监理单位： 施工单位： 专业技术负责人：
编制人： 竣工日期：
材料见证取样检测汇总表
鲁☺☠
山东省建设工程质量监督总站监制
建筑节能分部工程施工技术资料核查表
工程名称：
山东省建设工程质量监督总站监制
建筑节能分部工程施工技术资料核查表（续表） 工程名称：
山东省建设工程质量监督总站监制
建筑节能工程概况表
鲁☺☠
山东省建设工程质量监督总站监制
建筑节能工程现场检测实验报告汇总表
鲁☺☠
相应检测报告。

山东省建设工程质量监督总站监制
隐蔽工程图像资料粘贴表
鲁☺☠
山东省建设工程质量监督总站监制
隐蔽工程验收记录
鲁☺☠
山东省建设工程质量监督总站监制。

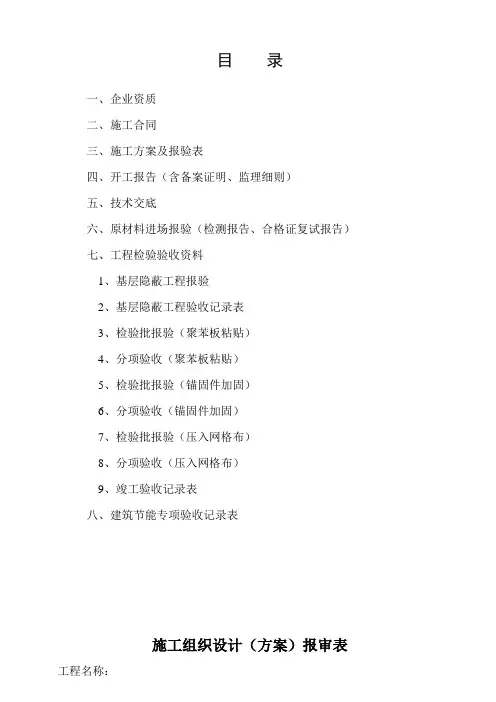

目录一、企业资质二、施工合同三、施工方案及报验表四、开工报告（含备案证明、监理细则）五、技术交底六、原材料进场报验（检测报告、合格证复试报告）七、工程检验验收资料1、基层隐蔽工程报验2、基层隐蔽工程验收记录表3、检验批报验（聚苯板粘贴）4、分项验收（聚苯板粘贴）5、检验批报验（锚固件加固）6、分项验收（锚固件加固）7、检验批报验（压入网格布）8、分项验收（压入网格布）9、竣工验收记录表八、建筑节能专项验收记录表施工组织设计（方案）报审表工程名称：致：（监理单位）我方已根据施工合同的有关规定完成了外墙外保温工程的施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附件：外墙外保温施工组织设计（方案）承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：日期：外墙外保温分包单位资质报审表工程名称：致：（监理单位）我方已提供外墙外保温分包单位资质，并经我单位上级技术负责人审查批准，请予以审查。

附：1、外墙外保温分包单位资质2、外墙外保温分包单位安全生产许可证3、外墙外保温分包单位营业执照4、外墙外保温分包单位从业人员证书承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：日期：工程开工报审表工程名称：致: (监理单位)我方的外墙外保温工程，已完成了以下各项工作，具备了开工的条件，特此申请施工，请核查并签发开工指令。

附件：1、开工报告2、证明文件承包单位(章):项目经理:日期:审查意见：项目监理机构:总监理工程师:日期:工程开工报告建设单位工程名称工程地点结构类型工程总价约万元计划开工日期年月日计划竣工日期年月日合同工期天工程范围及施工准备情况1、工程范围：济源市金鑫广场1#楼50㎜厚EPS聚苯板外墙外保温工程2、施工准备情况：施工准备就绪3、主要材料设备落实和进场情况：主要材料设备已经落实和进场4、主要构件加工生产情况：无施工单位：年月日建设单位：年月日监理单位：年月日长基国际花园2#、3#楼外墙外保温工程监理方案编制：审核：外墙外保温工程监理方案一、工程概况：本要程为，位于，总建筑面积，本工程主楼为层，外墙采用㎜厚XPS挤塑板。

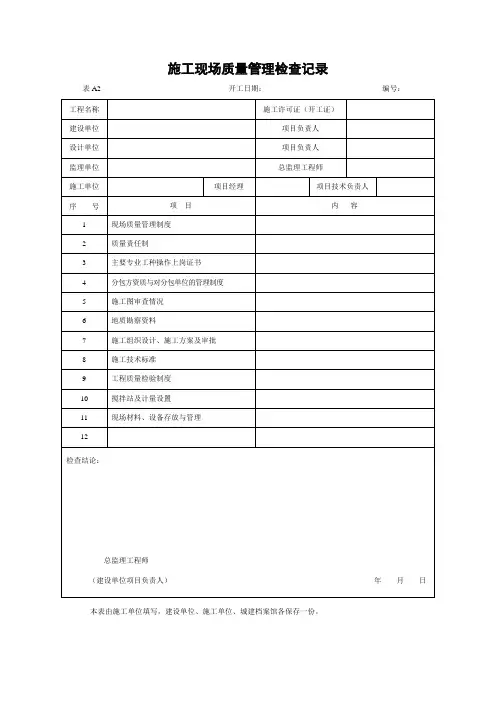

施工现场质量管理检查记录表A2 开工日期：编号：本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

表A3 编号：本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位、城建档案馆各存一份。

表A4 编号：本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位、城建档案馆各存一份。

施工进度计划分析表A7 编号：本表由施工单位填写，建设单位、监理单位、施工单位、城建档案馆各保存一份。

施工日志表A9 编号：本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

工程技术文件报审表表B1 编号：本表由施工单位报填报，经监理单位审批后，建设单位、监理单位、施工单位、城建档案馆各存一份。

表B2 编号：本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。

表B3-2 编号：由施工单位整理、汇总、各与会单位会签，并经建设单位盖章，有关单位各保存一份。

隐蔽工程检查记录表D1-1-1 编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。

砂浆配合比申请单表D2-8 编号：本表由试验单位、施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

墙体节能工程检验批/分项工程质量验收表GB 50411—2007100001□□□建筑节能分项工程质量验收汇总表1000□□□A4报验申请表保温层抗裂砂浆检验批施工质量验收记录表C5-1隐蔽工程检查验收记录本表由施工单位填写，建设(监理)单位、施工单位、档案管理部门各一份外墙保温浆料检验批质量验收记录表。
