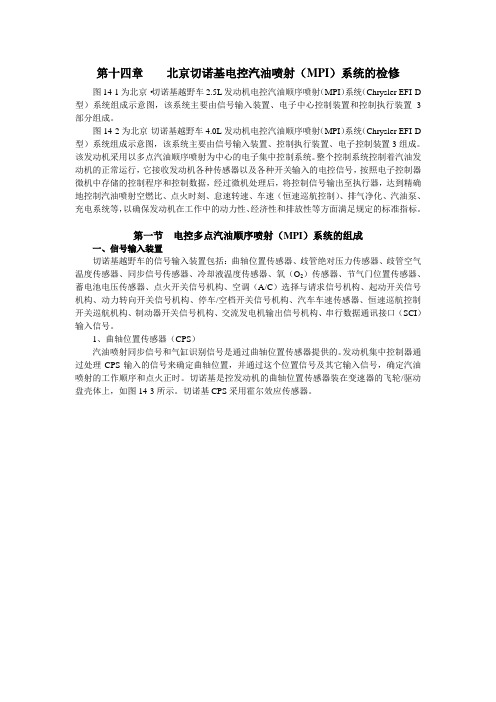

第十四章北京切诺基电控汽油喷射（MPI）系统的检修图14-1为北京·切诺基越野车2.5L发动机电控汽油顺序喷射（MPI）系统（Chrysler EFI-D 型）系统组成示意图，该系统主要由信号输入装置、电子中心控制装置和控制执行装置3部分组成。

图14-2为北京·切诺基越野车4.0L发动机电控汽油顺序喷射（MPI）系统（Chrysler EFI-D 型）系统组成示意图，该系统主要由信号输入装置、控制执行装置、电子控制装置3组成。

该发动机采用以多点汽油顺序喷射为中心的电子集中控制系统。

整个控制系统控制着汽油发动机的正常运行，它接收发动机各种传感器以及各种开关输入的电控信号，按照电子控制器微机中存储的控制程序和控制数据，经过微机处理后，将控制信号输出至执行器，达到精确地控制汽油喷射空燃比、点火时刻、怠速转速、车速（恒速巡航控制）、排气净化、汽油泵、充电系统等，以确保发动机在工作中的动力性、经济性和排放性等方面满足规定的标准指标。

第一节电控多点汽油顺序喷射（MPI）系统的组成一、信号输入装置切诺基越野车的信号输入装置包括：曲轴位置传感器、歧管绝对压力传感器、歧管空气温度传感器、同步信号传感器、冷却液温度传感器、氧（O2）传感器、节气门位置传感器、蓄电池电压传感器、点火开关信号机构、空调（A/C）选择与请求信号机构、起动开关信号机构、动力转向开关信号机构、停车/空档开关信号机构、汽车车速传感器、恒速巡航控制开关巡航机构、制动器开关信号机构、交流发电机输出信号机构、串行数据通讯接口（SCI）输入信号。

1、曲轴位置传感器（CPS）汽油喷射同步信号和气缸识别信号是通过曲轴位置传感器提供的。

发动机集中控制器通过处理CPS输入的信号来确定曲轴位置，并通过这个位置信号及其它输入信号，确定汽油喷射的工作顺序和点火正时。

切诺基是控发动机的曲轴位置传感器装在变速器的飞轮/驱动盘壳体上，如图14-3所示。

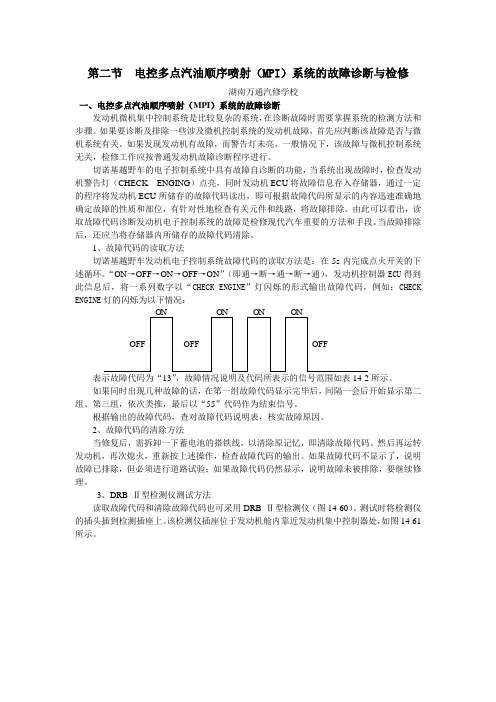

第二节电控多点汽油顺序喷射（MPI）系统的故障诊断与检修湖南万通汽修学校一、电控多点汽油顺序喷射（MPI）系统的故障诊断发动机微机集中控制系统是比较复杂的系统，在诊断故障时需要掌握系统的检测方法和步骤。

如果要诊断及排除一些涉及微机控制系统的发动机故障，首先应判断该故障是否与微机系统有关。

如果发现发动机有故障，而警告灯未亮，一般情况下，该故障与微机控制系统无关，检修工作应按普通发动机故障诊断程序进行。

切诺基越野车的电子控制系统中具有故障自诊断的功能，当系统出现故障时，检查发动机警告灯（CHECK ENGING）点亮，同时发动机ECU将故障信息存入存储器，通过一定的程序将发动机ECU所储存的故障代码读出，即可根据故障代码所显示的内容迅速准确地确定故障的性质和部位，有针对性地检查有关元件和线路，将故障排除。

由此可以看出，读取故障代码诊断发动机电子控制系统的故障是检修现代汽车重要的方法和手段。

当故障排除后，还应当将存储器内所储存的故障代码清除。

1、故障代码的读取方法切诺基越野车发动机电子控制系统故障代码的读取方法是：在5s内完成点火开关的下述循环。

“ON→OFF→ON→OFF→ON”（即通→断→通→断→通），发动机控制器ECU得到此信息后，将一系列数字以“CHECK ENGINE”灯闪烁的形式输出故障代码，例如：CHECK ENGINE灯的闪烁为以下情况：表示故障代码为“13”，故障情况说明及代码所表示的信号范围如表14-2所示。

如果同时出现几种故障的话，在第一组故障代码显示完毕后，间隔一会后开始显示第二组、第三组，依次类推，最后以“55”代码作为结束信号。

根据输出的故障代码，查对故障代码说明表，核实故障原因。

2、故障代码的清除方法当修复后，需拆卸一下蓄电池的搭铁线，以清除原记忆，即清除故障代码。

然后再运转发动机，再次熄火，重新按上述操作，检查故障代码的输出。

如果故障代码不显示了，说明故障已排除，但必须进行道路试验；如果故障代码仍然显示，说明故障未被排除，要继续修理。

八十五．切诺基电子点火器故障与检修和处理北京切诺基吉普车采用的是磁脉冲式电子点火系统，其结构如图1所示。

主要由分电器、点火线圈、点火控制器、火花塞及高压线等组成。

下面讲述这种电子点火系故障的诊断与排除。

一、初步诊断在电子点火系统出现故障后，首先应该对高压线路进行简单的初步诊断，在确定高压分缸线和中央高压线没有故障后，再进一步对其它部件如点火线圈、分电器和点火开关等的检查。

1、检查高压分缸线的电火花拔下火花塞端高压分缸线并使其端头距汽缸体5-7mm，然后用启动机带动发动机运转，察看电火花状况。

如果所有高压分缸线的电火花都正常，就应检查火花塞，必要时进行清洁、调整或更换。

2、检查中央高压线的电火花拔下分电器盖上的中央高压线试火，若火花正常，应进行下列检查。

(1)如果发现分电器盖上有裂纹或被击穿(即炭精现象)，就应更换分电器盖，另外，中央碳棒还应能伸缩自如，且伸出长度不得小于2mm。

(2)检查分火头是否有裂纹、损坏，分电片是否严重腐蚀等不良现象。

分火头不良应予更换。

(3)检查高压分缸线的电阻值，正常范围应为10-20kΩ/m，否则应更换高压线。

在中央高压线试火时，若无火花或火花不正常，可先检查中央高压线的电阻值，在电阻值正常的情况下，再进行下一步的检查。

二、点火线圈的检查首先断开点火开关，在常温(24℃)下用万用表测量点火线圈，初级线圈的电阻值应为1.13-1.23Ω，次级线圈的电阻值应为7.7-9.3kΩ。

如果点火系在发动机温对积常后工作不良，则应将点火线圈加温之后再进行测量，若电阻值不在规定的范围内，则应更换点火线圈。

然后用万用表检查点火线圈各接线柱与外壳之间的电阻，正常情况应该是∞，否则说明点火线圈有漏电现象，应予更换。

三、分电器的检查检查分电器时应重点检查信号发生器及点火提前调节装置的工作状况是否良好。

具体的方法如下：1、值号发生器的检测断开点火开关，拔下分电器线束插接器，用万用表测量B2端子与B3端子的电阻值，正常值应为400-800Ω，然后再分别测量这两个端子与分电器外壳间的电阻值，正常值应为∞，最后用厚薄规测量转子凸齿与定子铁芯的间隙(应转动曲轴，使二者对齐)，其值在0.3-0.6mm之间为正常。
