球墨铸铁管安装方法第一章、球墨铸铁管安装本方案按照GB50268-2008给排水施工及验收规范6-5-1铸铁管道安装编制。
一、T型管安装要点：1600mm以下T型球管安装要点：1、用钢丝刷、25mm油灰平铲、毛刷、抹布清理T型承口工作面槽内杂物，检查插口倒角情况，管子下沟槽承口胶圈和另一支安装管插口要保持干净；安装示意图：2、将胶圈装入承口凹槽（DN800以下把胶圈捏成8字型，DN800以上胶圈捏成三等分或梅花形容易安装）（见下图）；3、给胶圈接触插口内表面和和另一支安装管插口工作线内涂以润滑油（见下图）；4、插口端涂油位置（见下图）；5、第一支管下沟槽按设计承口方向应朝水流方向，对正中心线定位，小于DN300mm的管下管时人工抬入用绳子导滑至沟底，>400mm的管用设备提升吊人沟底，与前一支管装配应找水平，DN150以下管用绳索叉杆将插口推入承口，>200以上管用钢丝绳和导链拉入承口（见下图）；6、检查装配接头胶圈:利用一把薄窄钢尺，绕着插口90°四点检查胶圈压缩比（见下图）；第二章、管沟回填1、回填前必须将槽底积水和施工时遗留的杂物清除出来，管道主体经检查合格后，沟槽应及时回填；2、沟槽回填料，除非特殊指定应使用的回填料，不得含有碎石、砖块、垃圾等杂物，应是良质土砂料；3、回填程序应先填实管底，再同时回填管道两内侧，最后回填至原地平面标高；、回填按GB50268应分层夯实，管中心线以下每200mm为一层，夯实回填密度按设计要求执行。
中心线以上每500mm为一层夯实，超出管顶500mm以上可以用小型机械夯实；5、用砂子回填应加水用振动棒振实，振实程度应保证管子不上浮为宜；6、接头处带工作坑，先把工作坑回填实，然后与管身同步；7、注意回填期间重要的是做到均匀回填，管沟倒土应从管顶均匀往两侧倒土避免管位移。
第三章、附属构筑物一、管件、固定台1、管线用的弯头、三通、阀门处应按设计使用压力考虑开启瞬间产生的压力水锤，按设计要求设置固定台，其类型尺寸必须按设计图要求；2、埋地管线管件接点处如因地下构筑物，如其它管道等，没有位置做固定台，应使用防滑脱管件；3、固定台应在坚固的地基上构筑，其后背土应为原土，两者紧密靠紧；4、水平固定台与管件应设置沉降缝，缝间浇注水泥前垫一层油毡，以防止管件与支敦发生不均匀沉降；5、固定台：所有供水管线上有较多弯头,一般情况下，有位置设固定台不选用防滑脱管件，有压管线皆受水力作用无法静定，需加设固定台以稳定它，固定台因水压作用力方向的不同、管径及弯曲的大小，形状尺寸也不同，举例来说：6Kg/cm2水压，应注意固定台处其土壤垂直承载力应大于10t/m2，水平侧压力应大于5t/m2，承载力力小于上值时，基础应加固处理；6.举例DN500球墨铸铁管弯头支墩尺寸见图表水平弯头固定支墩平面尺寸见下表其余规格也可参照柔性接口给排水支墩O3SS505图集。
球墨铸铁管安装方法一、管道安装1、使用机械下管，吊机起吊时，速度应均匀，回转平稳，下落时低速轻放，不忽快忽慢和突然制动。
严禁在被吊管节上站人。
2、吊装前将管节沿沟槽边顺序排列，依次下到沟槽内。
这样下管时避免了槽内运管，提高时效。
3、管道下槽就位后，开始装管。
将单节管子按照设计的高程和位置逐节将插口装进承口而形成整体管道。
4、对接前，应检查插口外工作面和承口内工作面，应该修整光滑，不得有影响密封性的沟槽，凸脊等缺陷。
安装橡胶圈接口时，在管子两侧同时把胶圈由管下部向上套，推入深度应达到标记环，并复查与其相邻的已安装好的第一至第二个接口推入深度。
安装就位后不得扭曲沿圆周各点应与承口端面等距允许误差±3mm。
管节调好后，在两侧用石块打眼固定。
5、橡胶圈是接口止水关键材料，使用前逐个检查，不得有割裂，破损，每个胶圈接头不得超过2个，采用加温硫化法联结。
二、管件安装1、阀门安装（1）安装前，应对阀门清洗，清除污垢和铁锈，并核对阀门型号、规格及标志与使用情况(气流或水流方向)是否相符。
（2）阀门安装时应在关闭状态下进行，并应在管道外手动、电动检查其开度指示与阀板实际情况是否一致，其开、关是否到位。
（3）阀门安装时，应至少使一端管道连接的法兰可以自由伸缩：不许将两端沾兰固定，再将阀门靠强行紧螺栓来消除阀门与管道的间隙。
法兰连接螺柱连接牢固。
（4）阀门的电动和手动装置应进行必要的调整使启闭操作灵活，动作到位，无卡阻，指示准确（5）阀门井砌筑：砖材在使用前浇水，不得有干心现象，砖砌体应上下错缝内外搭接，砂浆饱满，不得有通缝，砌井严格按图施工，随时掌握直径尺寸，收口时每次收进尺寸不宜超过3 cm，井室砌筑后应及时安装井盖。
2、法兰安装（1）法兰盘应无砂眼，裂纹或辐向伤痕，螺孔位置应正确，接合面应平正有不中断的止水线。
（2）管子应插入法兰厚度的三分之二，法兰内径应大于管子外径2～4毫米，应进行内外焊接紧固。
（3）法兰与附件组装时，垂直度允许偏差2～3毫米。

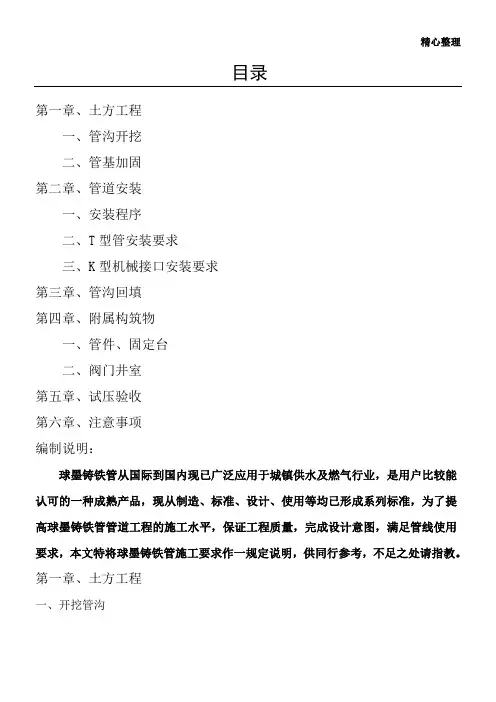

球墨铸铁管施工规范目录编制说明第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求四、PE管套安装第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注水冲洗消毒第七章、注意事项第八章、损坏修复第九章、工程实例第十章、安装工具编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。
球墨铸铁管与传统铸铁管的区别：球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁水中的杂质和气体充分排出，使得管壁十分密实（7050Kg/m3），在保证国标公差壁厚可靠性与安全性的前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管的铁水可生产三根球铁管，节约了国家铁资源，取得了良好的社会效益，被专家称为铸铁管行业的一场革命。
球墨铸铁与灰铁金相对比图球墨铸铁管的机械性能与10#钢管的机械性能几乎相似，其强度远远高于灰铁管、称为铁的本质钢的性能。
大口径球墨铸铁管生产图片第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。
原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商。
3）开挖前按设计管线的走向放中心线，打标记木桩。

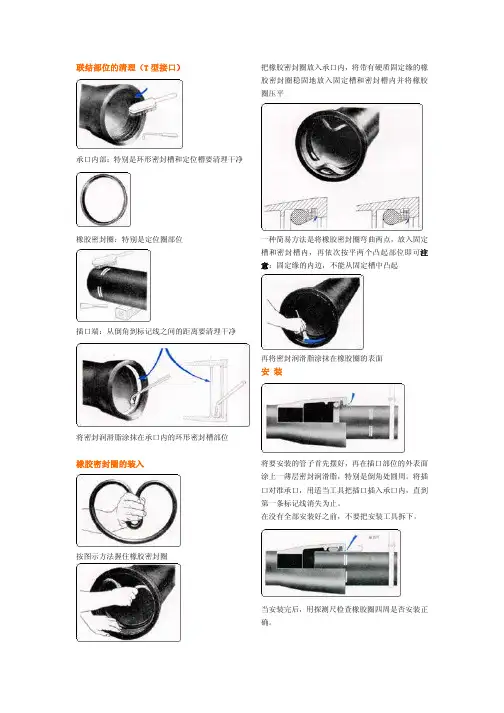

联结部位的清理（T 型接口
）
承口内部：特别是环形密封槽和定位槽要清理干净
橡胶密封圈：特别是定位圈部位
插口端：从倒角到标记线之间的距离要清理干净
将密封润滑脂涂抹在承口内的环形密封槽部位
橡胶密封圈的装入
按图示方法握住橡胶密封圈
把橡胶密封圈放入承口内，将带有硬质固定缘的橡胶密封圈稳固地放入固定槽和密封槽内并将橡胶
圈压平
一种简易方法是将橡胶密封圈弯曲两点，放入固定槽和密封槽内，再依次按平两个凸起部位即可注意
：固定缘的内边，不能从固定槽中凸起
再将密封润滑脂涂抹在橡胶圈的表面
安
装
将要安装的管子首先摆好，再在插口部位的外表面涂上一薄层密封润滑脂，特别是倒角处圆周。
将插口对准承口，用适当工具把插口插入承口内，直到第一条标记线消失为止。
在没有全部安装好之前，不要把安装工具拆下。
当安装完后，用探测尺检查橡胶圈四周是否安装正确。
运输和存储注意要点
1、球铁管在装车时，伸出车体外部分不得超过球铁管长度的四分之一；
2、球铁管在搬运和堆放过程中，应防止碰伤、变形和损坏；
3、存放球铁管的地面应平坦松软，硬地面应垫木块；
4、管架上每层球铁管应将承插口相间平放，并用木块垫好，上下两层管方向垂直。
