单片机控制系统的设计与调试方法一、前言单片机控制系统是现代电子技术中的一种重要的应用，它具有体积小、功耗低、成本低等优点，被广泛应用于各种领域。

本文将介绍单片机控制系统的设计与调试方法。

二、硬件设计1. 确定系统功能需求在进行单片机控制系统的硬件设计前，需要确定系统的功能需求。

这包括了系统所要实现的功能以及所需要使用的传感器和执行器等。

2. 选择适当的单片机芯片根据系统的功能需求和性能要求，选择适当的单片机芯片。

常见的单片机芯片有8051系列、PIC系列、AVR系列等。

3. 设计电路图根据所选单片机芯片和外围器件，设计电路图。

电路图应包括主控芯片、外设接口电路、时钟电路等。

4. PCB设计根据电路图进行PCB布局和布线设计。

在进行PCB设计时应注意防止信号干扰和功率噪声等问题。

5. 制作PCB板完成PCB设计后，可以通过打样或委托加工来制作PCB板。

6. 组装调试将所选单片机芯片及外围器件进行组装，并进行调试。

在调试时需要注意电路连接是否正确、电源电压是否稳定等问题。

三、软件设计1. 确定系统的软件功能需求在进行单片机控制系统的软件设计前，需要确定系统的软件功能需求。

这包括了系统所要实现的功能以及所需要使用的算法和数据结构等。

2. 编写程序框架根据所选单片机芯片和外围器件，编写程序框架。

程序框架应包括初始化函数、主循环函数等。

3. 编写具体功能模块根据系统的软件功能需求，编写具体功能模块。

例如，如果系统需要测量温度，则需要编写一个测量温度的函数。

4. 调试程序完成程序编写后，进行调试。

在调试时需要注意程序是否能够正确运行、是否存在死循环等问题。

四、系统调试1. 确定测试方法在进行单片机控制系统的调试前，需要确定测试方法。

测试方法应包括了测试步骤和测试工具等。

2. 进行硬件测试对单片机控制系统进行硬件测试。

硬件测试应包括了电路连接是否正确、电源电压是否稳定等问题。

3. 进行软件测试对单片机控制系统进行软件测试。

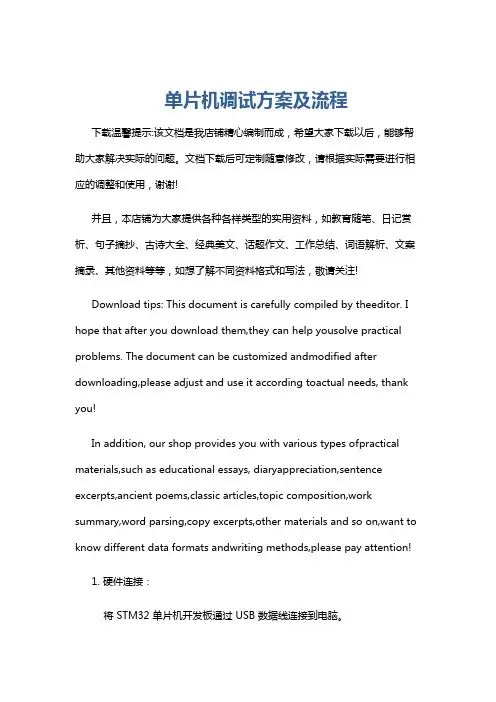

单片机调试方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 硬件连接：将 STM32 单片机开发板通过 USB 数据线连接到电脑。

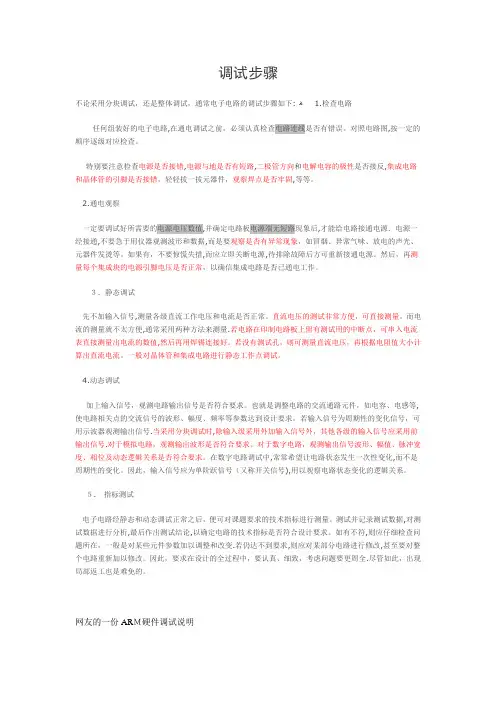

调试步骤不论采用分块调试，还是整体调试，通常电子电路的调试步骤如下: ﻫ 1.检查电路任何组装好的电子电路,在通电调试之前，必须认真检查电路连线是否有错误。

对照电路图,按一定的顺序逐级对应检查。

特别要注意检查电源是否接错,电源与地是否有短路,二极管方向和电解电容的极性是否接反,集成电路和晶体管的引脚是否接错，轻轻拔一拔元器件，观察焊点是否牢固,等等。

2.通电观察一定要调试好所需要的电源电压数值,并确定电路板电源端无短路现象后,才能给电路接通电源．电源一经接通,不要急于用仪器观测波形和数据,而是要观察是否有异常现象，如冒烟、异常气味、放电的声光、元器件发烫等。

如果有，不要惊慌失措,而应立即关断电源,待排除故障后方可重新接通电源。

然后，再测量每个集成块的电源引脚电压是否正常，以确信集成电路是否已通电工作。

３．静态调试先不加输入信号,测量各级直流工作电压和电流是否正常。

直流电压的测试非常方便，可直接测量。

而电流的测量就不太方便,通常采用两种方法来测量.若电路在印制电路板上留有测试用的中断点，可串入电流表直接测量出电流的数值,然后再用焊锡连接好。

若没有测试孔，则可测量直流电压，再根据电阻值大小计算出直流电流。

一般对晶体管和集成电路进行静态工作点调试。

4.动态调试加上输入信号，观测电路输出信号是否符合要求。

也就是调整电路的交流通路元件，如电容、电感等,使电路相关点的交流信号的波形、幅度、频率等参数达到设计要求。

若输入信号为周期性的变化信号，可用示波器观测输出信号.当采用分块调试时,除输入级采用外加输入信号外，其他各级的输入信号应采用前输出信号.对于模拟电路，观测输出波形是否符合要求。

对于数字电路，观测输出信号波形、幅值、脉冲宽度、相位及动态逻辑关系是否符合要求。

在数字电路调试中,常常希望让电路状态发生一次性变化,而不是周期性的变化。

因此，输入信号应为单阶跃信号（又称开关信号),用以观察电路状态变化的逻辑关系。

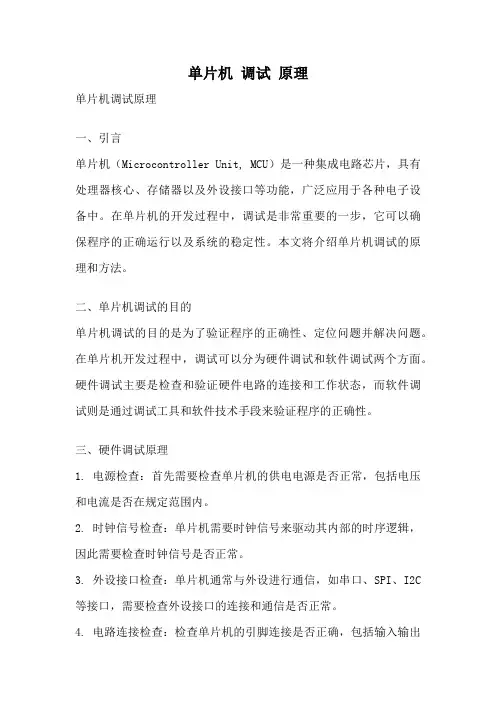

单片机调试原理单片机调试原理一、引言单片机（Microcontroller Unit, MCU）是一种集成电路芯片，具有处理器核心、存储器以及外设接口等功能，广泛应用于各种电子设备中。

在单片机的开发过程中，调试是非常重要的一步，它可以确保程序的正确运行以及系统的稳定性。

本文将介绍单片机调试的原理和方法。

二、单片机调试的目的单片机调试的目的是为了验证程序的正确性、定位问题并解决问题。

在单片机开发过程中，调试可以分为硬件调试和软件调试两个方面。

硬件调试主要是检查和验证硬件电路的连接和工作状态，而软件调试则是通过调试工具和软件技术手段来验证程序的正确性。

三、硬件调试原理1. 电源检查：首先需要检查单片机的供电电源是否正常，包括电压和电流是否在规定范围内。

2. 时钟信号检查：单片机需要时钟信号来驱动其内部的时序逻辑，因此需要检查时钟信号是否正常。

3. 外设接口检查：单片机通常与外设进行通信，如串口、SPI、I2C 等接口，需要检查外设接口的连接和通信是否正常。

4. 电路连接检查：检查单片机的引脚连接是否正确，包括输入输出引脚、中断引脚等。

四、软件调试原理1. 编程工具：选择适当的编程工具，如Keil、IAR等，将程序下载到单片机中。

2. 断点调试：在程序中设置断点，可以暂停程序的执行，观察变量的值和程序的执行流程。

3. 单步调试：通过单步调试功能，可以逐条执行程序，观察每条指令的执行结果。

4. 变量监视：通过变量监视功能，可以实时观察变量的值，以便分析程序的运行情况。

5. 仿真调试：某些单片机支持仿真调试功能，可以在仿真器中运行程序，实时观察程序的运行状态。

五、调试常用方法1. 打印调试信息：在程序中插入打印语句，输出调试信息，以便观察程序的执行情况。

2. 使用LED指示灯：通过控制LED的亮灭来观察程序的执行状态。

3. 使用示波器：连接示波器到单片机的引脚上，观察引脚的电平变化，以检查信号的正确性。

4. 使用逻辑分析仪：连接逻辑分析仪到单片机的引脚上，观察引脚的时序波形，以检查信号的正确性。

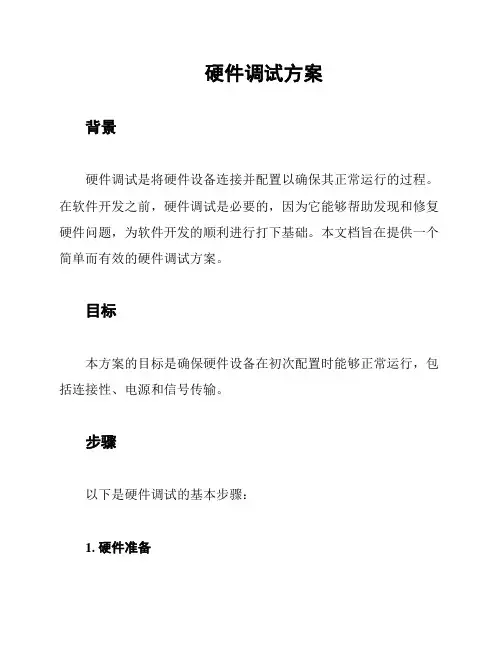

硬件调试方案背景硬件调试是将硬件设备连接并配置以确保其正常运行的过程。

在软件开发之前，硬件调试是必要的，因为它能够帮助发现和修复硬件问题，为软件开发的顺利进行打下基础。

本文档旨在提供一个简单而有效的硬件调试方案。

目标本方案的目标是确保硬件设备在初次配置时能够正常运行，包括连接性、电源和信号传输。

步骤以下是硬件调试的基本步骤：1. 硬件准备确保所有硬件设备已经准备好，并正确连接在一起。

包括但不限于电源线、数据线、传感器、显示器等。

确保每个设备连接的接口正确匹配，并紧固好连接。

2. 电源测试首先，检查每个硬件设备的电源是否正常连接。

确保电源线的接口正确插入硬件设备，并插入可靠的电源插座。

检查电源指示灯是否亮起，并确保每个设备都能够正常启动和关机。

3. 连接性测试连接性测试包括检查硬件设备之间的连接是否稳定，确保数据线和电缆连接正确。

通过检查指示灯或显示屏上的信号来确保连接正常。

如果有信号丢失或中断，需要检查连接是否正确，是否需要更换电缆或连接器。

4. 信号传输测试信号传输测试包括检查硬件设备是否能够正常传输和接收信号。

例如，检查传感器是否能够准确地读取环境数据，或者检查显示器是否能够正常显示图像。

可以使用专业的测试仪器和设备来验证信号的传输质量和稳定性。

5. 驱动程序和固件测试如果硬件设备需要使用特定的驱动程序或固件进行配置，需要进行测试以确保它们能够正确地加载和运行。

检查驱动程序和固件版本，并确保它们与硬件设备兼容。

如果需要更新驱动程序或固件，确保按照正确的方法进行操作，并在更新完成后重新测试设备。

结论通过以上的步骤和测试，可以确保硬件设备在调试过程中正常运行。

硬件调试是一个不可或缺的环节，它为软件开发提供了稳定的基础。

通过遵循此调试方案，并随时记录和解决发现的问题，可以最大限度地提高调试效率，并确保硬件设备的质量和可靠性。

单片机控制系统的硬件设计与软件调试教程单片机控制系统是现代电子技术中常见的一种嵌入式控制系统，其具有体积小、功耗低、成本低等优点，因而在各个领域得到广泛应用。

本文将介绍如何进行单片机控制系统的硬件设计与软件调试，帮助读者快速掌握相关知识，并实际应用于项目当中。

一、硬件设计1. 系统需求分析在进行硬件设计之前，首先需要明确单片机控制系统的需求。

这包括功能需求、性能需求、输入输出接口需求等。

根据需求分析的结果，确定采用的单片机型号、外围芯片以及必要的传感器、执行机构等。

2. 系统框图设计根据系统需求，绘制系统框图。

框图主要包括单片机、外围芯片、传感器、执行机构之间的连接关系，并标明各接口引脚。

3. 电源设计单片机控制系统的电源设计至关重要。

需要根据单片机和外围芯片的工作电压要求，选择合适的电源模块，并进行电源稳压电路的设计，以确保系统工作的稳定性。

4. 电路设计与布局根据系统框图，进行电路设计与布局。

需要注意的是，对于模拟信号和数字信号的处理需要有一定的隔离和滤波措施，以减少干扰。

此外，对于输入输出接口，需要进行保护设计，以防止过电压或过电流的损坏。

5. PCB设计完成电路设计后，可以进行PCB设计。

首先，在PCB软件中绘制原理图，然后进行元器件布局和走线。

在进行布局时，应考虑到信号传输的长度和走线的阻抗匹配；在进行走线时，应考虑到信号的干扰和电源的分布。

完成布局和走线后，进行电网设计和最后的校对。

6. PCB制板完成PCB设计后，可以将设计好的原理图和布局文件发送给PCB厂家进行制板。

制板完成后，检查排线是否正确，无误后进行焊接。

二、软件调试1. 开发环境搭建首先需要搭建开发环境。

根据单片机型号，选择合适的开发环境，如Keil、IAR等，并将其安装到计算机上。

接下来，将单片机与计算机连接，并进行相应的驱动安装。

2. 系统初始化在软件调试过程中，首先需要进行系统的初始化。

这包括设置时钟源、配置IO口、初始化外设等。

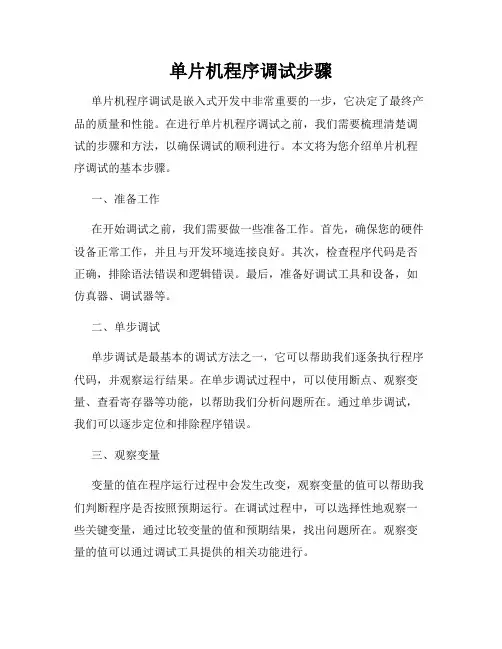

单片机程序调试步骤单片机程序调试是嵌入式开发中非常重要的一步，它决定了最终产品的质量和性能。

在进行单片机程序调试之前，我们需要梳理清楚调试的步骤和方法，以确保调试的顺利进行。

本文将为您介绍单片机程序调试的基本步骤。

一、准备工作在开始调试之前，我们需要做一些准备工作。

首先，确保您的硬件设备正常工作，并且与开发环境连接良好。

其次，检查程序代码是否正确，排除语法错误和逻辑错误。

最后，准备好调试工具和设备，如仿真器、调试器等。

二、单步调试单步调试是最基本的调试方法之一，它可以帮助我们逐条执行程序代码，并观察运行结果。

在单步调试过程中，可以使用断点、观察变量、查看寄存器等功能，以帮助我们分析问题所在。

通过单步调试，我们可以逐步定位和排除程序错误。

三、观察变量变量的值在程序运行过程中会发生改变，观察变量的值可以帮助我们判断程序是否按照预期运行。

在调试过程中，可以选择性地观察一些关键变量，通过比较变量的值和预期结果，找出问题所在。

观察变量的值可以通过调试工具提供的相关功能进行。

四、寄存器调试寄存器是单片机中非常重要的组成部分，它们存储了程序运行过程中的各种数据和状态。

在调试过程中，我们可以通过查看和修改寄存器的值来对程序进行调试。

例如，检查程序计数器是否正确指向当前指令，检查状态寄存器是否符合预期等。

五、信号跟踪在调试复杂的单片机程序时，有时我们需要追踪特定的信号或事件，以查明问题所在。

信号跟踪可以帮助我们观察程序中不同模块之间的数据传输和状态变化。

通过追踪信号，我们可以找到程序中潜在的逻辑错误或数据异常。

六、错误信息分析在进行单片机程序调试时，经常会出现各种错误信息。

这些错误信息可以是程序中的编译错误、运行时错误或设备响应错误。

对于不同类型的错误信息，我们需要进行相应的分析和处理。

通过错误信息的分析，我们可以精确定位问题，并采取相应的调试措施。

七、固件更新有时，单片机程序的错误可能由于软件固件的问题导致。

在这种情况下，我们需要对固件进行更新。

STM32调试方法STM32是一款非常受欢迎的单片机系列，广泛应用于各种嵌入式系统中。

在开发STM32项目时，调试是一个非常重要的环节，它能帮助开发者检测和解决程序中的问题。

本文将介绍STM32的调试方法，包括硬件调试和软件调试。

一、硬件调试硬件调试是通过硬件工具来实现的，通常使用的工具有JTAG、SWD和UART等。

下面将详细介绍这些调试工具的使用方法。

1.JTAG调试JTAG是一种用于测试和调试电子系统的接口标准，它能够提供对目标设备的非侵入式访问。

在STM32项目中，JTAG接口一般用于调试目的，下面是使用JTAG调试STM32的步骤：步骤1：连接JTAG调试器和目标设备。

将JTAG调试器的TCK、TMS、TDI、TDO和GND引脚分别连接到目标设备的相应引脚上。

步骤2：配置STM32的调试模式。

在STM32的配置文件中，将调试模式设置为JTAG模式。

步骤3：使用调试工具进行调试。

使用JTAG调试工具，如OpenOCD或J-Link等，连接到JTAG调试器，然后启动调试器进行调试。

调试工具会与STM32建立连接，并允许开发者对程序进行单步调试、断点设置等操作。

2.SWD调试SWD（Serial Wire Debug）是一种单线（加地线）调试接口，它是ARM公司推出的一种调试接口标准。

SWD相比JTAG接口更简洁、更省引脚，因此在STM32项目中被广泛应用。

下面是使用SWD调试STM32的步骤：步骤1：连接SWD调试器和目标设备。

将SWD调试器的SWCLK、SWDIO和GND引脚分别连接到目标设备的相应引脚上。

步骤2：配置STM32的调试模式。

在STM32的配置文件中，将调试模式设置为SWD模式。

步骤3：使用调试工具进行调试。

使用SWD调试工具，如ST-Link或J-Link等，连接到SWD调试器，然后启动调试器进行调试。

调试工具会与STM32建立连接，并允许开发者对程序进行单步调试、断点设置等操作。

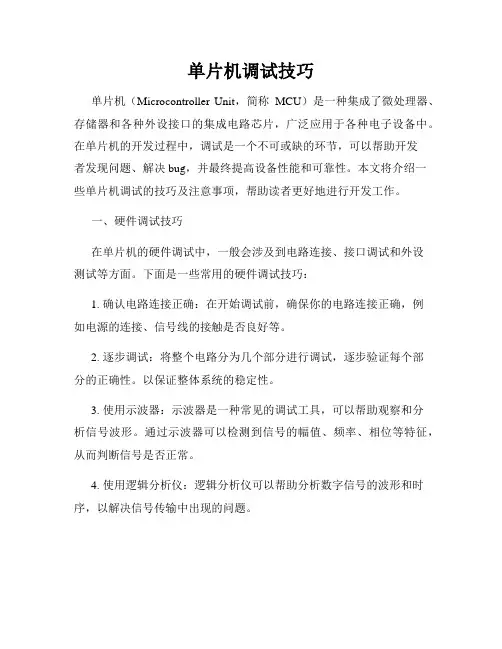

单片机调试技巧单片机（Microcontroller Unit，简称MCU）是一种集成了微处理器、存储器和各种外设接口的集成电路芯片，广泛应用于各种电子设备中。

在单片机的开发过程中，调试是一个不可或缺的环节，可以帮助开发者发现问题、解决bug，并最终提高设备性能和可靠性。

本文将介绍一些单片机调试的技巧及注意事项，帮助读者更好地进行开发工作。

一、硬件调试技巧在单片机的硬件调试中，一般会涉及到电路连接、接口调试和外设测试等方面。

下面是一些常用的硬件调试技巧：1. 确认电路连接正确：在开始调试前，确保你的电路连接正确，例如电源的连接、信号线的接触是否良好等。

2. 逐步调试：将整个电路分为几个部分进行调试，逐步验证每个部分的正确性。

以保证整体系统的稳定性。

3. 使用示波器：示波器是一种常见的调试工具，可以帮助观察和分析信号波形。

通过示波器可以检测到信号的幅值、频率、相位等特征，从而判断信号是否正常。

4. 使用逻辑分析仪：逻辑分析仪可以帮助分析数字信号的波形和时序，以解决信号传输中出现的问题。

5. 使用调试工具：单片机开发一般会使用一些调试工具，例如仿真器、调试器等。

通过这些工具可以单步跟踪程序的执行过程，帮助检测程序逻辑上的错误。

6. 观察LED指示灯：在单片机设计中，常常会使用LED指示灯作为设备状态的显示器。

通过观察LED的亮灭状态，可以初步判断系统是否工作正常。

二、软件调试技巧除了硬件调试外，单片机的软件调试也非常重要。

下面是一些常用的软件调试技巧：1. 逻辑调试：通过逻辑分析仪、调试工具等可以对程序逻辑进行调试，检查代码中的逻辑错误，比如循环判断是否正确、条件判断是否准确等。

2. 打印调试信息：在程序中加入一些打印语句，输出一些关键信息，有助于观察程序的执行过程和状态变化。

这种方法适用于没有调试工具的情况下。

3. 断点调试：通过设置断点，可以在程序执行到指定行时暂停，观察程序状态和变量的值，用于定位和解决问题。

单片机程序调试步骤（二）引言概述：在进行单片机程序开发时，调试是一个非常重要的环节。

在前文中我们已经介绍了单片机程序调试步骤的一部分，本文将进一步探讨单片机程序调试步骤的其他方面。

正文：一、程序调试前准备工作1. 确定调试目标：明确需要调试的程序功能和预期的效果。

2. 安装调试工具：选择适合的调试工具，如调试器、仿真器等，并进行正确的安装和配置。

3. 准备测试样本：准备一些测试样本，用于验证程序的正确性和稳定性。

二、程序调试工具的使用1. 设置断点：在关键代码行设置断点，以便在程序执行到该行时暂停，方便查看变量值和程序流程。

2. 单步执行：通过单步执行功能，逐行执行程序并观察程序的执行情况，发现潜在错误。

3. 观察变量值：在程序执行过程中，关注关键变量的数值变化，排查变量赋值错误和计算错误等问题。

4. 运行到断点：通过运行到断点功能，将程序执行到设定的断点处，以便跳过一些无需调试的代码部分。

5. 仿真功能：利用仿真功能模拟实际硬件环境，提高调试效率和安全性。

三、问题定位与解决1. 堆栈追踪：当程序执行过程中发生异常或错误时，通过堆栈追踪功能，定位错误出现的位置和原因。

2. 日志记录：在关键代码中添加日志记录功能，以便查看程序的执行过程和变量值，有助于问题的定位和解决。

3. 分模块调试：将程序分成多个模块，逐个模块进行调试，逐步缩小问题所在的范围。

4. 二分法调试：对于较大的程序，可以采用二分法调试，即将程序切分成两个部分，确定哪一部分出现了问题。

四、调试结果分析与修复1. 结果对比：将程序输出的结果与预期结果进行对比，找出有差异的地方。

2. 缺陷修复：根据调试结果和分析，对程序中的缺陷进行修复，并再次进行测试验证。

3. 优化改进：在修复缺陷的基础上，对程序进行优化改进，提升程序的性能和稳定性。

五、遇到的常见问题与解决方法1. 程序死机：可能是程序中出现了死循环或死锁等问题，需要通过调试工具的断点定位功能找到问题所在。

第43卷 第5期 2016年5月天 津 科 技TIANJIN SCIENCE & TECHNOLOGYV ol.43 No.5May 2016收稿日期：2016-04-01应用技术单片机应用系统的调试方法温艳艳(天津现代职业技术学院 天津300350)摘 要：单片机应用系统的调试是单片机研发和应用中必不可少的重要环节。

主要介绍了单片机应用系统的调试方法。

首先调试单片机应用系统的硬件组成部分，对硬件部分进行逐一组装及调试。

其次，进行单片机应用系统的软件调试。

最后，对单片机应用系统进行统一调试。

在不同工作环境下，系统调试又分为模拟调试和现场调试。

不同的调试目的和作用也因所处不同阶段有所差异。

单片机应用系统的调试目的是排查出系统软硬件设计中存在的问题，从而达到控制要求。

关键词：单片机 硬件调试方法 软件调试方法中图分类号：TP36 文献标志码：A 文章编号：1006-8945(2016)05-0063-02On Debugging Method of MCU Application SystemWEN Yanyan(Tianjin Modern V ocational Technology College ，Tianjin 300350，China )Abstract ：The debugging of single chip microcomputer (MCU )application system plays an indispensable role in the devel-opment and application of MCUs ．This paper mainly introduces debugging method of MCU application system ．First debug hardware of MCU application system ，and then debug and assemble the hardware part one by one ．Secondly ，proceed with the software debugging stage ．Finally ，carry out the unified debugging of the system ．Under different working conditions ，system debugging is divided into simulation debugging and commissioning ．There are differences between debugging pur-poses a nd functions due to the differences in different periods ．The debugging purpose of MCU a pplica tion system is to screen out problems existing in the system hardware design and software design ，so as to achieve control requirements. Key words ：MCU ；hardware debugging method ；software debugging method单片机应用系统的调试是单片机研发和应用中必不可少的重要环节。

硬件调试工具的使用方法在硬件开发过程中，调试是一个必须要面对的问题。

调试阶段需要用到许多工具，本文将介绍一些常见的硬件调试工具的使用方法。

一、逻辑分析仪逻辑分析仪是一种能够记录、分析和显示数字信号的仪器。

逻辑分析仪可以帮助我们快速诊断信号问题，例如串口通信、电平问题和时序问题等。

使用逻辑分析仪进行调试的具体步骤如下：1. 连接逻辑分析仪。

逻辑分析仪通常需要连接到待测系统的信号线上才能工作，需要一个特定的逻辑分析仪连接器，通常是以夹子或者钩子的形式固定在信号线上。

2. 配置逻辑分析仪。

根据调试的需要配置逻辑分析仪，一般需要设置时钟频率、采样率、数据宽度等参数。

3. 开始监听信号。

使用逻辑分析仪工具开始监听信号，并抓取数据，得到实时的波形、电平和时序信息。

4. 分析信号。

根据得到的数据进行信号分析，以定位故障点和问题所在。

二、示波器示波器是一种用于显示和观察电压和电流随时间变化的设备。

示波器可以帮助我们快速诊断信号的问题，例如噪音、波形失真和频率问题等。

使用示波器进行调试的具体步骤如下：1. 连接示波器。

示波器需要连接到待测系统的信号线上，一般需要一个特定的示波器探头或者钩子来固定在信号线上。

2. 调节示波器。

根据调试的需要调节示波器的参数，例如选择不同的探头、选择不同的触发方式、设置水平位置和垂直位置等。

3. 开始观察波形。

使用示波器开始观察波形，并根据波形信息定位故障点和问题所在。

三、串口调试工具串口调试工具是一种可以直接通过串口对待测系统进行调试的工具。

串口调试工具可以帮助我们快速诊断串口通信的问题，例如数据格式、波特率等。

使用串口调试工具进行调试的具体步骤如下：1. 连接串口调试工具。

将串口调试工具通过串口连接到待测系统，选择相应的串口参数。

2. 设定串口参数。

根据调试的需要设置串口的波特率、数据位、停止位和奇偶校验等参数。

3. 输入指令。

在串口调试工具中输入指令，向待测系统发送指令并接收返回的数据。

单片机DVCC设备硬件独立运行调试方法：
1、初始化单片机：接电源线——按RESET键（显示闪动的P。

）
2、装入实验代码（从EPROM装到RAM）：输入0——按F1键（意义为从0位置开始装入程序）——输入0FFFH——按F2键（意义为装入程序到0FFFH 位置结束）——输入0——按EPMOV键（意义为开始移动）
3、运行程序：输入0540（表示从内存空间0540H开始执行程序）——（按SETP键（每按一次执行一条语句，相当于单步执行命令））——按EXEC键（进行全速执行键）——按MON键退出。

单片机DVCC设备联机运行调试方法：
1、初始化单片机：DVCC接电源线——按RESET键（显示闪动的P。

）
打开PC机——打开DVCC软件
2、DVCC连接PC机：D VCC上按PCDBG键——点DVCC软件工具栏上的联机按钮——（连接成功会在屏幕上显示反汇编窗口、寄存器窗口等）
3、编辑、调试和运行程序：在窗口编辑窗口中编辑源程序——点DVCC软件工具栏上的编译按钮（一般这步可以不做，因为做了该步骤不太容易成功，我做的几乎都没有成功，直接下步）——点DVCC软件工具栏上的调试按钮——点DVCC软件工具栏上的运行按钮——相应的硬件操作，观察实验结果。

硬件调试步骤范文硬件调试是确保电子设备（如电脑、手机或其他电子设备）正常运行的重要步骤。

它涉及到一系列的步骤和技巧，以确保设备的稳定性和可靠性。

以下是硬件调试的一般步骤，包括前期准备、硬件故障排除和测试、性能优化和最后的验证。

第一步：前期准备1.了解设备：在进行硬件调试之前，要对设备的基本架构和组件进行了解。

这包括了解设备的型号、硬件规格、操作系统和软件版本等。

2.设备连接：确保设备安全连接，以避免外部干扰和设备损坏。

这包括使用正确的电缆和接头，检查电源线、数据线和音频/视频连接的稳定性。

3.工具准备：准备好必要的工具和设备，如螺丝刀、万用表或示波器等。

第二步：硬件故障排除与测试1.基本故障排除：首先检查设备的电源是否正常，如电池状态或电源适配器。

然后检查设备的连接是否完好，如数据线、网络接口和插孔等。

2.测试硬件组件：逐个测试各个硬件组件，如CPU、内存、主板和显卡等。

使用适当的测试工具和软件进行测试，如CPU负载测试、内存测试或3D图形测试等。

3.排除故障：如果发现任何硬件故障，需要进一步进行故障排除。

可以使用故障排除流程和技巧，如逐个排除故障组件、更换故障部件或临时修复等。

第三步：性能优化1.调整BIOS设置：在确认硬件没有故障之后，可以进一步优化设备的性能。

这涉及到调整设备的BIOS设置，如调整CPU频率、内存时序或显卡参数等。

2.优化硬件配置：根据设备的需求，调整硬件的配置，以实现最佳性能。

例如，在游戏设备中增加内存、更换高性能显卡或使用SSD硬盘等。

3.测试设备性能：使用性能测试工具和软件，对设备进行全面的性能测试。

这包括CPU性能、内存带宽、硬盘速度和图形性能等方面的测试。

第四步：验证和完善1.验证设备的功能：测试设备的各项功能，以确保它们正常工作。

这包括测试设备的各个输入输出接口、传感器和通信功能等。

2.对设备进行稳定性测试：进行长时间的稳定性测试，以确保设备在连续工作的过程中没有问题。

硬件调试的技巧
硬件调试是确保硬件设备正常工作的重要步骤。

以下是一些硬件调试的技巧：
1. 检查连接：首先检查所有设备的连接是否安全可靠。

检查数据线、电源线、插头等连接是否紧固，是否存在脱落或损坏的情况。

2. 重启设备：有时设备出现问题可能只是临时性的，通过重启设备可以消除一些软件或配置相关的问题。

3. 检查电源：如果设备无法启动或启动后立即关机，可能是由于电源问题。

检查电源线是否插紧，电源适配器是否正常工作。

4. 使用调试工具：硬件调试工具（如万用表、示波器等）可以帮助检测电信号、电压和电流等，以确定硬件故障的具体原因。

5. 驱动更新：对于外部设备，检查并更新其相关驱动程序可能有助于解决与设备或主机之间的通信问题。

6. 逐步排除法：当设备故障较为复杂时，可以采用逐步排除法，逐个检查设备、接口、电线等，以确定具体故障的位置。

7. 硬件回退：如果在安装新硬件或进行硬件升级后出现问题，尝试将设备退回到原来的状态，看看问题是否依然存在。

8. 参考资料和论坛：搜索相关问题的解决方案和经验可以为硬件调试提供参考。

有时候其他用户可能遇到过类似的问题，并提供了解决方法。

9. 寻求专业帮助：如果以上方法都无法解决问题，可以寻求专业人士的帮助。

他们可能具有更深入的硬件知识和经验，能够更快地找到并解决问题。

总之，硬件调试需要有耐心和细致的工作态度，通过逐步排除法和合适的工具，可以更高效地解决硬件故障。

一．实验目的课程标志性内容的设计理解和综合运用，鼓励独立性设计和功能扩展的创新实践。

二．实验设计功能：分离模块要求：（这个模块要求用汇编写）1）设计一个可以显示1234的显示电路，并利用单片机实现。

2）利用按键切换，然后显示I0Y3）按键切换的动作，全部用串口进行通信。

设计一个开关，当进行切换后，程序再进入主要要求。

主模块要求：（这个模块可以用汇编，也可以用C语言写，要是用汇编，老师说基本就给优的了，要是用C语言，得有创新点才能给优）(1) 显示准确的北京时间（时、分），可用24小时制式；(2) 随时可以调校时间。

(3) 增加公历日期显示功能（月、日）；(4) 随时可以调校月、日；(5) 允许通过转换功能键转换显示时间或日期。

(6) 所有按键需要通过串口自发自收来调校各种功能。

调试过程：1.串口，时钟等的设置参考了老师给的C语言版的例程。

2.在按键输入判断时，由于一开始遗忘了延时子程序的运用，导致功能不稳定，导致按键输入与功能显示不匹配，加入延时子程序后，该错误得以改正。

3.在用数码管显示时，由于P0是8位，而显示只需要用7位来确定，为了找出P0与数码管的7个显示管之间的对应关系，通过对A寄存器进行不同的赋值，即MOV A,#FEH和MOV A,#7FH,发现当A=FEH时数码管显示为8，即8位数据中最后一位不对数码管的显示七作用，而D7-D1分别对应着数码管的a-g。

4.由于一开始并不知道矩阵键盘与设置P2口所对应的关系，于是采用了测试的方法。

通过SHOW1234的调用程序来获取键盘的对应关系。

如用让R5=7EH，然后通过按如图所示的0位置和15位置，发现15位置时能够显示，即7EH代表了15位置，再用R5=7DH，再去测试图中所示的11位置和14位置，发现是11位置时能够显示，即可按照此规律确定其他键所对应的P2值。

5.在串口（CHUANKOU）子程序时，CMP2中的判断跳转语句原先为CJNER7,#31H,MAIN,则显示时间很短，不能够稳定在改状态，于是增加了跳转入口，改为CJNE R7,#31H,CMP3，并增加了CMP3，由此能够实现在没有别的操作下，可让显示稳定在一个状态。

调试硬件的步骤如果是自己焊板子自己调，适合小规模系统1.拿到PCB裸板时，检查加工的怎么样，测量一下电源地有没有短路的。

2. 焊接上电源芯片，通上电源，把电源调通，看看电压是不是都正常，纹波系数是否超标。

3. 焊上主控制器芯片（微处理器），及其相关最小外围电路，jtag调试，串口，ram，rom，就是先让最小系统跑起来。

一定要把LED电路调通。

从而，软件工程师可以通过LED发光颜色来调试板子和硬件。

如果jtag都是好的，写个hello，world看看cpu内核能部不能工作，调试外部的ram，rom。

写外设测试驱动，测试驱动很考量人的，一般是要由硬件工程师来干，但是就看水平怎么样了，总会出现硬件的人厌软件错误，软件的人厌硬件错误。

找外面焊接回来的板子也一样这个步骤。

板子突然不work了怎么办？1.测量电压2.测量晶振（体）是否起振，注意晶体的输出幅值比较小，晶振则和其电压相差不大3. 用无水酒精把板子擦洗一遍，应为在调试的过程中某些管脚总会搞进点污秽，引起短路，这个方法解决了我碰到过的大约40%左右的板子突然罢工。

4.尝试降低频率。

谈谈自己的调式经历，希望能给刚入门的同行有点帮忙，也希望有好资料的同仁，能拿出来与大家一起分享。

共同进步！在调试之前你一定要熟悉原理图，及工作原理。

在还没有layout之前能及时发现原理图的一些错误。

首先拿到打样的PCB板时，不急着焊元件，检查下PCB，（4层板以上的最好检查一下）。

有时候PCB本身就短路或开路，要是全部焊好后再找问题，会找死人的，，，，，，调试时最好是一步步来（不要一次把所有元件全焊上），焊一部份调一部份。

这样可以减少不必要的工作量，达到事半功倍的效果先调电源，电源没有问题了，再往下调。

（这时可以测试IC的供电电压对不对，可以避免烧IC）。

然后再调CPU的硬件部份，复位电压，晶振，CPU电压，地，及周围IC的电源，地。

确认没有问题后，基本可以确认硬件没有什么大问题，接着通电进行整机调式，看看工作的状态是否与你理解的一样。
